| Typ produktu | Bezprzewodowy termostat |
| Marka | Emos |
| Model | P5614 |
| Zasilanie (nadajnik) | 2 baterie alkaliczne AAA 1,5 V |
| Zasilanie (odbiornik) | 230 V AC / 50 Hz |
| Zasięg radiowy | Do 100 m w otwartej przestrzeni |
| Częstotliwość komunikacji | 868 MHz |
| Zakres pomiaru temperatury | 0 °C do 40 °C |
| Dokładność pomiaru | ±1 °C przy 20 °C |
| Rozdzielczość temperatury | 0,1 °C |
| Ustawienie temperatury | 5 °C do 35 °C co 0,5 °C |
| Zmiana ustawionej temperatury | 0,2 °C |
| Tryby pracy | Ogrzewanie, klimatyzacja, ochrona przed zamarzaniem (7 °C) |
| Kalibracja temperatury | Od -3,0 °C do +3,0 °C co 0,5 °C |
| Maksymalne obciążenie przełączane | 230 V AC, 16 A (rezystancyjne), 4 A (indukcyjne) |
| Dokładność zegara | ±60 sekund na miesiąc |
| Wymiary (nadajnik) | 28 × 120 × 77 mm |
| Wymiary (odbiornik) | 26 × 86 × 86 mm |
| Waga (nadajnik) | 117 g |
| Waga (odbiornik) | 146 g |
| Temperatura pracy | 0 °C do 40 °C |
| Temperatura przechowywania | -20 °C do 60 °C |
| Bezpieczeństwo | Odłączyć zasilanie przed instalacją; instalacja przez wykwalifikowany personel |
| Konserwacja i czyszczenie | Miękka, lekko wilgotna szmatka; nie zanurzać |
| Naprawialność | Powierzyć specjaliście; nie naprawiać samodzielnie |
| Pięści zamienne | Wymienne baterie AAA |
| Informacje ogólne | Zgodny z dyrektywą 2014/53/UE; deklaracja zgodności dostępna na www.emos.eu |
Często zadawane pytania - P5614 Emos
Pytania użytkowników dotyczące P5614 Emos
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Termostat w formacie PDF za darmo! Znajdź swoją instrukcję P5614 - Emos i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. P5614 marki Emos.
INSTRUKCJA OBSŁUGI P5614 Emos
Podsvietenie displeja
PL | Termostat bezprzewodowy
Termostat bezprzewodowy P5614 jest przeznaczony do sterowania systemów grzewczych albo klimatyzacyjnych.
Ważne ostrzeżenia
- Przed pierwszym uruchomieniem należy uważnie przeczytać instrukcję nie tylko obsługi termostatu, ale i kotła albo urządzenia do klimatyzacji.
- Przed instalacją termostatu wyłączamy doprowadzenie prądu elektrycznego!
- Zalecamy, aby instalację wykonał wykwalifikowany specjalista!
- Przy instalacji przestrzegamy obowiązujących norm.
Specyfikacja techniczna:
Włączane obciążenie: maks. 230 V AC; 16 A dla obciążenia rezystancyjnego; 4 A dla indukcyjnego
Dokładność zegara: ±60 sekund/miesiąc
Pomiar temperatury: 0 °C do 40 °C z rozdzielczością 0,1 °C; dokładność ±1 °C przy 20 °C
Ustawienie temperatury: 5 °C do 35 °C w krokach co 0,5 °C
Histereza ustawienia temperatury: 0,2 °C
Temperatura pracy: 0 °C do 40 °C
Temperatura składowania: -20 °C do 60 °C
Podłączenie jednostek: za pomocą sygnału radiowego 868 MHz
Zasięg nadajnika: do 100 m na wolnej przestrzeni
Zasilanie:
Jednostka sterująca (nadajnik): baterie 2× 1,5 V typu AAA
Jednostka przełączająca (odbiornik): 230 V AC/50 Hz
Wielkość i ciężar:
Jednostka sterująca: 28 × 120 × 77 mm; 117 g
Jednostka przełączająca: 26 × 86 × 86 mm; 146 g
Opis wyświetlacza (patrz rys. 1)
1 - tryb pracy
4 – ustawiona temperatura
2 - tryb chłodzenia
5 – temperatura w pomiesz- czeniu
3 – wskaźnik rozładowania baterii
6 - tryb ogrzewania
Opis przycisków sterujących
Termostat (jednostka nadajnika) (patrz rys. 2)
1 – przycisk do sterowania/potwierdzania
Odbiornik (jednostka przełączająca) (patrz rys. 3)
2 - wyłącznik główny
3 – przycisk M/A (czerwona dioda LED)
położenie ○ - wyłącz
4 – przycisk MANUAL (zielona dioda LED)
położenie I- włącz
Tylna strona termostatu (patrz rys. 4)
5 – przycisk LEARN do parowania jednostek
Sposób zdejmowania przedniej części termostatu (patrz rys. 5)
2, 3 – wkrętakiem naciskamy i przytrzymujemy wewnętrzny zamek, usuwamy przednią część obudowy.
Sposób zdejmowania przedniej części jednostki przełączającej (patrz rys. 6)
2, 3 – wkrętakiem naciskamy i przytrzymujemy wewnętrzny zamek, usuwamy przednią część obudowy.
INSTALACJA
Ostrzeżenie:
Przed wymianą termostatu odłączamy system ogrzewania/klimatyzacji od głównego źródła zasilania elektrycznego w swoim mieszkaniu. Zapo-biegamy możliwemu porażeniu prądem elektrycznym.
Montaż termostatu
Tylna strona termostatu ma 4 otwory przygotowane do przymocowania go do ściany. Do przymocowania termostatu do ściany korzystamy z kołków rozporowych i wkrętów z kompletu.
Lokalizacja termostatu
Lokalizacja termostatu (nadajnika) wyraźnie wpływa na jego działanie. Wybieramy miejsce, w którym najczęściej przebywają członkowie rodziny, najlepiej na wewnętrznej ścianie, gdzie powietrze swobodnie cyrkuluje i gdzie bezpośrednio nie operuje promieniowanie słoneczne. Termostatu nie umieszczamy w pobliżu źródeł ciepła (telewizorów, grzejników, lodówek) albo w pobliżu drzwi. Jeżeli nie będziemy przestrzegać tych zaleceń, to temperatura w pomieszczeniu nie będzie poprawnie utrzymywana.
Schemat podłączenia jednostki przełączającej

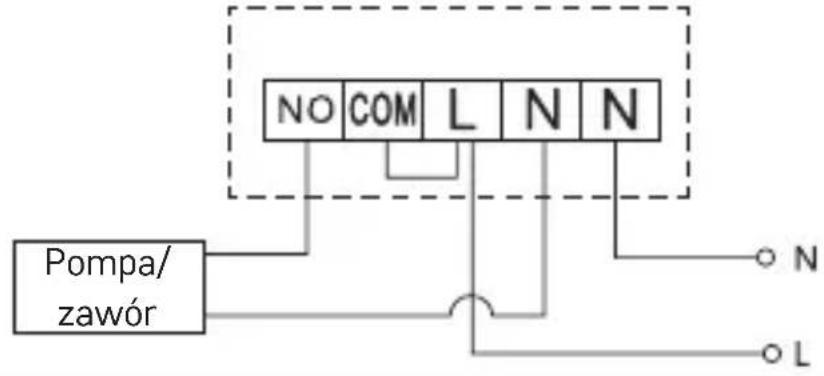

Schemat podłączenia pompy/zaworu silnikowego


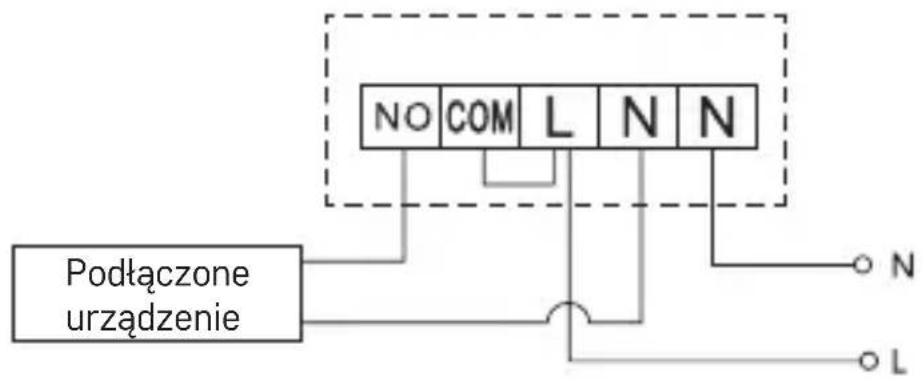

Schemat podłączenia ogrzewania podłogowego


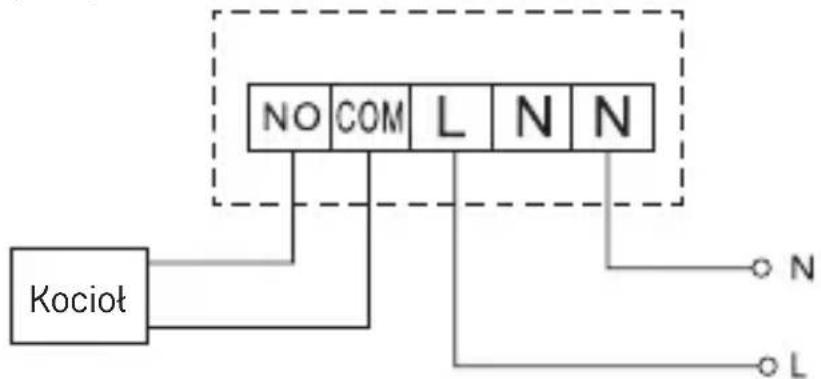

Schemat podłączenia kotła
Zainstalowana fabrycznie zworka nie będzie włączona.
Schemat podłączenia zaworu rozprężnego/napędu elektrycznego
URUCHOMIENIE DO PRACY
Sparowanie jednostki sterującej z jednostką przełączającą
Przed pierwszym uruchomieniem obie jednostki termostatu trzeba sparować.
Sparowanie umożliwia transmisję informacji między jednostką sterującą, a przełączającą.
Przy ustawianiu wykorzystuje się automatyczne parowanie (self-learning).
- Usuwamy ostonę termostatu (nadajnika) i wkładamy baterie 2× 1,5 V AAA do jednostki sterującej (przy wkładaniu zwracamy uwagę na poprawną polaryzację baterii). Stosujemy tylko baterie alkaliczne, nie korzystamy z baterii do doładowywania.
- Podłączamy poprawnie jednostkę przełączającą do źródła zasilania, wyłącznik główny przełączmy w położenie li naciskamy dłużej (min. 10 sekund) przycisk M/A, zacznie migać zielona dioda.
- Na termostacie (nadajniku) przytrzymujemy dłużej (min. 3 sekundy) wciśnięty przycisk LEARN na płytce w urządzeniu.
Zielona dioda w jednostce przełączającej przestanie migać, obie jednostki są sparowane.
Jeżeli chcemy zmienić kod sparowania obu jednostek, musimy powtó- rzyć całą procedurę parowania od punktu nr 1 – kod parowania zmieni się automatycznie.
Jeżeli termostat nie pracuje poprawnie, prosimy sprawdzić polaryzację baterii, czy nie są one rozładowane albo resetować termostat przez wyjęcie baterii.
Testowanie komunikacji bezprzewodowej między jednostkami
- Pokrętłem ustawiamy wartość temperatury o kilka stopni wyższą, od aktualnej temperatury pokojowej.
- Zaświeci się czerwona dioda LED w jednostce przełączającej.
- Jeżeli dioda LED nie zaświeci się, przenosimy jednostkę sterującą bliżej jednostki przełączającej.
Zasięg między jednostką sterującą, a przełączającą wynosi maks. 100 m na otwartej przestrzeni. W pomieszczeniach wewnętrznych zasięg zmniejsza się z powodu tłumienia sygnału przez ściany i inne przeszkody.
Wyłącznik główny
Aby włączyć jednostkę przełączającą włączamy wyłącznik w położenie. Jeżeli system grzewczy/klimatyzacyjny nie będzie używany przez dłuższy czas, zalecamy wyłączyć tę jednostkę (wyłącznik główny przełączyć w położenie).
Wybór trybu pracy (ogrzewanie, chłodzenie, temperatura przeciwzamrożeniowa)
- Aby wejść do ustawiania trybów naciskamy pokrętło sterujące przez 5 sekund.
- Obracając pokrętło wybieramy jeden z następujących trybów:
a. HEAT (system grzewczy)
b. OFF (temperatura przeciwzamrożeniowa 7 °C)
c. COOL (system chłodzenia)
- Aby potwierdzić wybór, naciskamy pokrętło sterujące.
Kalibracja temperatury pokojowej
Naciskamy i przytrzymujemy przez 5 sekund przycisk w pokrętle do sterowania, a na wyświetlaczu zaczyna migać tryb ustawień.
Ponownie naciskamy i przytrzymujemy przez 5 sekund przycisk w pokrętle do sterowania, a na wyświetlaczu pojawia się wartość kalibrowanej temperatury.
Pokrętłem ustawiamy wymaganą wartość temperatury (-3,0 °C do 3,0 °C, w krokach po 0,5 °C) i zatwierdzamy naciśnięciem przycisku.
Kalibrację temperatury pokojowej wykonuje się na przykład w sytuacji, kiedy termostat wskazuje 21 °C, ale chcemy, aby wyświetlał 20 °C. W tym przypadku wartość kalibracji zostaje ustawiona
na -1 °C.
Wskaźniki LED (diody)
Tryb automatyczny
W trybie automatycznym czerwona dioda LED będzie świecić przy włączeniu przekaźnika wyjściowego przez termostat.
Tryb ręczny
Naciskamy przycisk MANUAL, zapala się zielona dioda LED.
Aby włączyć przekaźnik wyjściowy naciskamy przycisk M/A, zapala się czerwona dioda.
Aby wyłączyć tryb ręczny naciskamy znowu przycisk MANUAL, zielona dioda LED gaśnie.
Podświetlenie wyświetlacza
Naciśnięcie pokrętła sterującego aktywuje podświetlenie wyświetlacza na 10 sekund.
Czyszczenie i konserwacja
Wyrób jest zaprojektowany tak, aby przy właściwym obchodzeniu się z nim mógł służyć przez wiele lat. Dalej zamieszczamy kilka uwag związanych z jego właściwą obsługą:
- Przed uruchomieniem wyrobu należy uważnie przeczytać instrukcję użytkownika.
- Wyrobu nie wystawiamy na działanie bezpośredniego światła słonecznego, ekstremalne zimno albo wilgoć oraz nie narażamy na nagłe zmiany temperatury. Powoduje to pogorszenie dokładności pomiarów.
- Wyrobu nie umieszczamy w miejscach narażonych na wibracje i wstrząsy – mogą spowodować jego uszkodzenie.
- Wyrobu nie narażamy na nadmierne naciski i uderzenia, pył, wysoką temperaturę albo wilgotność – mogą one spowodować uszkodzenie wyrobu, zwiększony pobór prądu, uszkodzenie baterii i deformację plastikowych części.
- Wyrobu nie narażamy na działanie deszczu, ani wilgoci oraz kapiącej i pryskającej wody.
- Na wyrobie nie ustawiamy żadnych źródeł otwartego ognia, na przykład zapalonej świeczki, itp.
- Wyrobu nie umieszczamy w miejscach, w których nie ma dostatecznego przepływu powietrza.
- Do otworów wentylacyjnych w wyrobie nie wsuwamy żadnych przedmiotów.
- Nie ingerujemy do wewnętrznych elektronicznych obwodów w wyrobie – możemy go uszkodzić i utracić uprawnienia gwarancyjne. Wyrób może naprawiać wyłącznie przeszkolony specjalista.
- Do czyszczenia używamy lekko zwilżoną, delikatną ściereczkę. Nie korzystamy z rozpuszczalników, ani z preparatów do czyszczenia – mogą one podrapać plastikowe części i uszkodzić obwody elektroniczne.
- Wyrobu nie wolno zanurzać do wody, ani do innych cieczy.
- Przy uszkodzeniu albo wadzie wyrobu żadnych napraw nie wykonujemy we własnym zakresie. Wyrób przekazujemy do naprawy do sklepu, w którym został zakupiony.
- Tego urządzenia nie mogą obsługiwać osoby (łącznie z dziećmi), których predyspozycje fizyczne, umysłowe albo mentalne oraz brak wiedzy i doświadczenia nie pozwalają na bezpieczne korzystanie z urządzenia, jeżeli nie są pod nadzorem albo nie zostały poinstruowane
w zakresie zastosowania tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy dopilnować, żeby dzieci nie bawiły się tym urządzeniem.

Zużytych odbiorników elektrycznych, ani zużytych baterii po zakończeniu ich żywotności nie wolno wyrzucać, jako niesortowane odpady komunalne, należy korzystać z miejsca gromadzenia odpadów sortowanych. Poprawną likwidacją produktu zapobiegamy negatywnym wpływom na zdrowie ludzi i środowisko naturalne. Recykling materiałów przyczynia się do ochrony źródeł naturalnych. Więcej informacji o recyklingu tego produktu udzieli Państwu Urząd Gminy, firmy zajmujące się likwidacją odpadów domowych albo sklep, w którym zakupili Państwo ten produkt.
UWAGA: Treść tej instrukcji może zostać zmieniona bez wcześniej-szego uprzedzenia – ze względu na ograniczone możliwości druku, przedstawione tutaj symbole mogą się nieznacznie różnic od tych na wyświetlaczu – treść tej instrukcji nie może być reprodukowana bez pisemnej zgody producenta.
EMOS spol. s r.o. niniejszym oświadcza, że typ urządzenia radiowego P5614 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.emos.eu/download.
