| Tipo di prodotto | Termostato senza fili |
| Marca | Emos |
| Modello | P5614 |
| Alimentazione (trasmettitore) | 2 pile alcaline AAA 1,5 V |
| Alimentazione (ricevitore) | 230 V AC / 50 Hz |
| Portata radio | Fino a 100 m in campo aperto |
| Frequenza di comunicazione | 868 MHz |
| Campo di misura della temperatura | 0 °C a 40 °C |
| Precisione di misura | ±1 °C a 20 °C |
| Risoluzione della temperatura | 0,1 °C |
| Regolazione della temperatura | 5 °C a 35 °C con passo di 0,5 °C |
| Variazione della temperatura impostata | 0,2 °C |
| Modalità operative | Riscaldamento, climatizzazione, antigelo (7 °C) |
| Calibrazione della temperatura | Da -3,0 °C a +3,0 °C con passo di 0,5 °C |
| Carico commutato max | 230 V AC, 16 A (resistivo), 4 A (induttivo) |
| Precisione dell'orologio | ±60 secondi al mese |
| Dimensioni (trasmettitore) | 28 × 120 × 77 mm |
| Dimensioni (ricevitore) | 26 × 86 × 86 mm |
| Peso (trasmettitore) | 117 g |
| Peso (ricevitore) | 146 g |
| Temperatura di funzionamento | 0 °C a 40 °C |
| Temperatura di stoccaggio | -20 °C a 60 °C |
| Sicurezza | Disconnettere l'alimentazione prima dell'installazione; installazione da parte di personale qualificato |
| Manutenzione e pulizia | Panno morbido leggermente umido; non immergere |
| Riparabilità | Affidare a un tecnico specializzato; non riparare da soli |
| Parti di ricambio | Pile AAA sostituibili |
| Informazioni generali | Conforme alla direttiva 2014/53/UE; dichiarazione di conformità disponibile su www.emos.eu |
Domande frequenti - P5614 Emos
Domande degli utenti su P5614 Emos
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Termostato in formato PDF gratuitamente! Trova il tuo manuale P5614 - Emos e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. P5614 del marchio Emos.
MANUALE UTENTE P5614 Emos
Indicatoare LED (diode)
Regim automat
IT | Termostato senza fili
Il termostato senza fili P5614 è progettato per controllare gli impianti di riscaldamento o di condizionamento.
Avvertenze importanti
- Prima del primo utilizzo leggere attentamente le istruzioni per l'uso del termostato, della caldaia o dell'impianto di condizionamento.
- Spegnere l'alimentazione prima di installare il termostato!
- Si consiglia di far eseguire l'installazione da una persona qualificata!
- Seguire le norme prescritte durante l'installazione.
Specifiche tecniche:
Carico di commutazione: max 230 V AC; 16 A per carico resistivo; 4 A per carico induttivo
Precisione dell'orologio: ±60 secondi/mese
Misurazione della temperatura: Da 0 °C a 40 °C con incrementi di 0,1 °C; precisione di ±1 °C a 20 °C
Impostazione della temperatura: Da 5 °C a 35 °C con incrementi di 0,5 °C
Dispersione della temperatura impostata: 0,2 °C
Temperatura operativa: Da 0 °C a 40 °C
Temperatura di stoccaggio: da -20 °C a 60 °C
Collegamento delle unità: tramite segnale radio 868 MHz
Portata di trasmissione: fino a 100 m in spazio aperto
Alimentazione:
Unità di controllo (trasmettitore): 2 batterie AAA da 1,5 V
Unità di commutazione (ricevitore): 230 V CA/50 Hz
Dimensioni e peso:
Unità di controllo: 28 × 120 × 77 mm; 117 g
Unità di commutazione: 26 × 86 × 86 mm; 146 g
Descrizione del display (cfr. fig. 1)
| 1 – modalità operativa | 4 – temperatura impostata |
| 2 – modalità raffreddamento | 5 – temperatura ambiente |
| 3 – indicatore di batteria scarica | 6 – modalità riscaldamento |
Descrizione dei pulsanti di controllo
Termostato (unità trasmittente) (cfr. fig. 2)
1 – pulsante di controllo/conferma
Ricevitore (unità di commutazione) (cfr. fig. 3)
| 2 – interruttore principale posizione ○ – spento posizione I – acceso | 3 – pulsante M/A (LED rosso)4 – pulsante MANUAL (LED verde) |
Lato posteriore del termostato (cfr. fig. 4)
5 – pulsante LEARN per l'abbinamento delle unità
Modalità di rimozione della parte anteriore del termostato (cfr. fig. 5)
2, 3 – premere e tenere premuto il blocco interno con un cacciavite, rimuovere il coperchio anteriore.
Modalità di rimozione della parte anteriore dell'unità di commutazione (cfr. fig. 6)
2, 3 – premere e tenere premuto il blocco interno con un cacciavite, rimuovere il coperchio anteriore.
INSTALLAZIONE
Attenzione:
Prima di sostituire il termostato, scollegare l'impianto di riscaldamento/condizionamento dalla rete elettrica principale del proprio appartamento. Questo per prevenire possibili scosse elettriche.
Montaggio del termostato
Il lato posteriore del termostato è munito di 4 fori predisposti per il montaggio a parete. Per fissare il termostato alla parete con i tasselli e le viti in dotazione.
Posizione del termostato
La posizione del termostato (dell'unità trasmittente) influisce in modo significativo sul suo funzionamento. Scegliere un luogo dove i membri della famiglia soggiornano più spesso, preferibilmente su una parete interna, dove l'aria circoli liberamente e la luce diretta del sole non arrivi. Non posizionare il termostato vicino a fonti di calore (televisori, radiatori, frigoriferi) o vicino alle porte. In caso di mancato rispetto di questi consigli, il termostato non manterrà correttamente la temperatura ambiente.

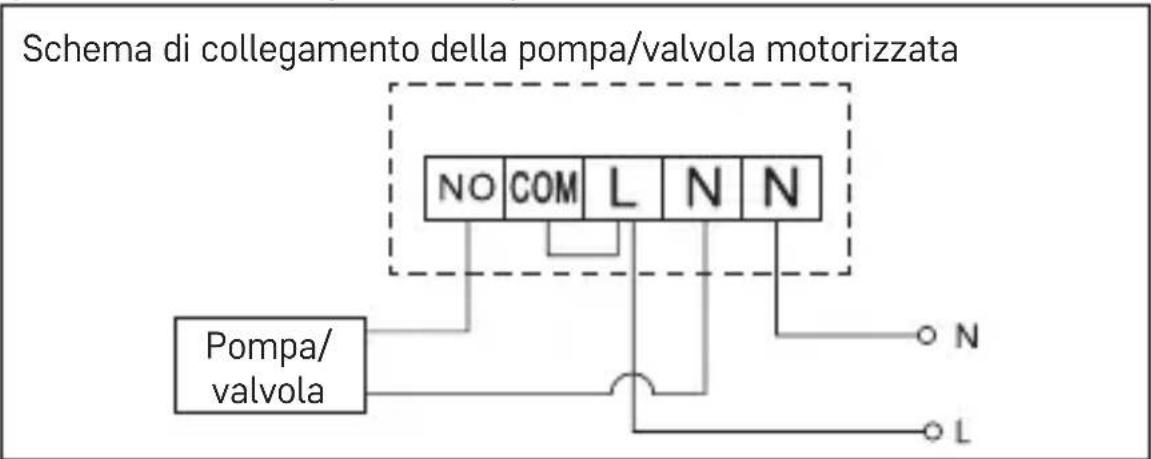

Schema elettrico dell'unità di commutazione


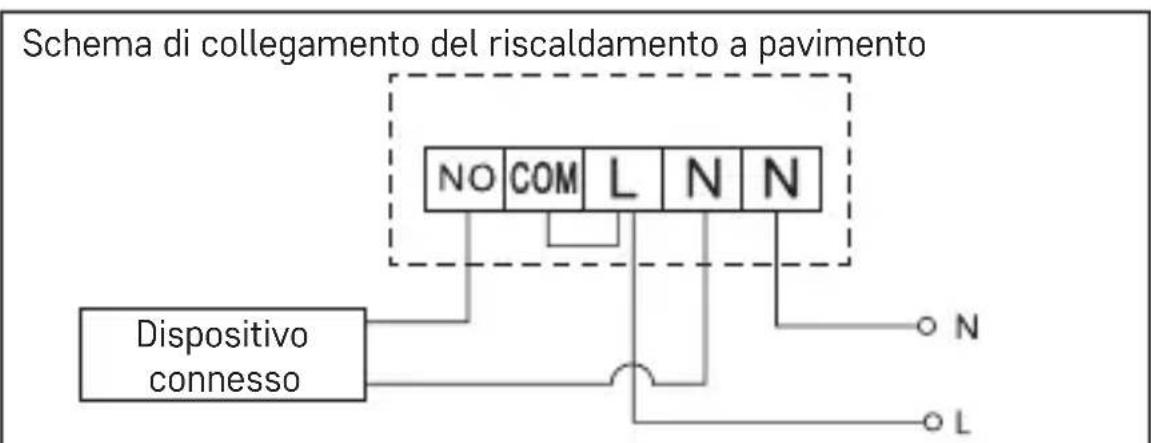

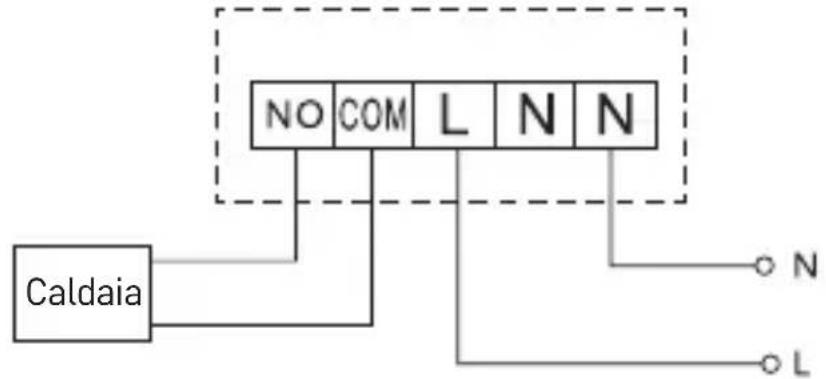

Schema di collegamento del caldaia
L'accoppiatore a filo preinstallato non sarà collegato.

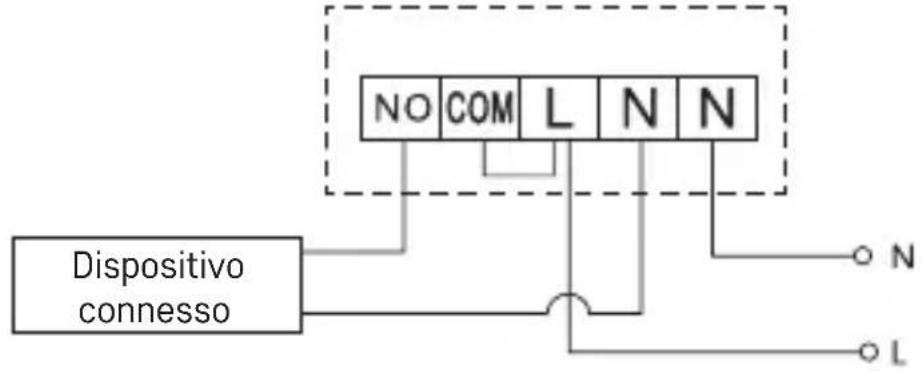

Schema elettrico della valvola di espansione/azionamento elettrico
MESSA IN FUNZIONE
Abbinamento dell'unità di controllo all'unità di commutazione
Prima del primo utilizzo, è necessario abbinare le due unità del termostato. L'abbinamento consente il trasferimento di informazioni tra l'unità di controllo e quella di commutazione.
L'abbinamento automatico ("self-learning") serve per l'impostazione.
- Rimuovere il coperchio del termostato (trasmettitore) e inserire 2 batterie AAA da 1,5 V nell'unità di controllo (assicurarsi di inserire le batterie nella polarità corretta). Utilizzare solo batterie alcaline non utilizzare batterie ricaricabili.
- Collegare correttamente l'unità di commutazione alla sorgente di tensione, portare l'interruttore principale in posizione e premere il pulsante M/A a lungo (min. 10 secondi), il diodo verde inizia a lampeggiare.
- Sul termostato (trasmettitore) tenere premuto a lungo il pulsante LEARN sul quadro strumenti (min. 3 secondi).
Il diodo verde sull'unità di commutazione smette di lampeggiare, entrambe le unità sono abbinate.
Per modificare il codice di abbinamento di entrambe le unità, ripetere l'intera procedura di abbinamento dal punto 1 – il codice di abbinamento viene automaticamente sovrascritto.
Se il termostato non funziona correttamente, controllare la polarità delle batterie per vedere se le batterie sono scariche o resettare il termostato estraendo le batterie.
Test della comunicazione wireless tra le unità
- Utilizzare la rotella per selezionare un valore di temperatura di qualche grado superiore alla temperatura ambiente attuale.
- Il LED rosso dell'unità di commutazione si accende.
- Se il LED non si accende, avvicinare l'unità di comando all'unità di commutazione.
La distanza tra l'unità di controllo e quella di commutazione è di massimo 100 m in spazio aperto. In ambienti chiusi, la portata potrebbe ridursi a causa del blocco del segnale da parte di pareti e altri ostacoli.
Interruttore principale
Per accendere l'unità di commutazione, portare l'interruttore in posizionel. Se l'impianto di riscaldamento/condizionamento non viene utilizzato per un lungo periodo di tempo, si consiglia di spegnere l'unità di commutazione (posizionare l'interruttore principale su).
Sezione della modalità operativa (riscaldamento, raffreddamento, temperatura antigelo)
- Premere la rotella di controllo per 5 secondi per accedere alle impostazioni della modalità.
- Ruotare la rotella di controllo per selezionare una delle seguenti modalità:
a. HEAT (sistema di riscaldamento)
b. OFF (temperatura antigelo 7 °C)
c. COOL (sistema di raffreddamento)
- Premere la rotella di controllo per confermare la selezione.
Calibrazione della temperatura ambiente
Premere la rotella di controllo per 5 secondi, sul display inizia a lampeggiare la modalità di impostazione.
Premere nuovamente la rotella per 5 secondi; sul display inizia a lampeggiare il valore della temperatura di calibrazione.
Utilizzare la rotella per impostare il valore di temperatura desiderato (da -3,0 °C a 3,0 °C, con incrementi di 0,5 °C) e confermare premendo la rotella.
La calibrazione della temperatura ambiente serve, ad esempio, quando si desidera che il termostato visualizzi 20 °C anche se indica 21 °C. In questo caso, il valore di calibrazione viene impostato su -1 °C.
Indicatori LED (diodi)
Modalità automatica
In modalità automatica, il LED rosso si illumina quando il relè di uscita viene acceso dal termostato.
Modalità manuale
Premere il pulsante MANUAL, il LED verde si accende.
Per commutare il relè di uscita, premere il pulsante M/A, il diodo rosso si accende.
Per disattivare la modalità manuale, premere nuovamente il pulsante MANUAL, il LED verde si spegne.
Retroilluminazione del display
Premendo la rotella di comando si attiva la retroilluminazione del display per 10 secondi.
Cura e manutenzione
Il prodotto è progettato per funzionare in modo affidabile per molti anni se gestito correttamente. Ecco alcuni suggerimenti per un funzionamento corretto:
- Prima di iniziare a usare con il prodotto, leggere attentamente il manuale d'uso.
- Non esporre il prodotto alla luce solare diretta, al freddo estremo e all'umidità e agli sbalzi di temperatura. Ciò ridurrebbe l'accuratezza del rilevamento.
- Non posizionare il prodotto in luoghi soggetti a vibrazioni o urti – potrebbero danneggiarlo.
- Non esporre il prodotto a pressioni eccessive, urti, polvere, temperature elevate o umidità – questi fattori possono causare malfunzionamenti del prodotto, ridurre la sua durata, provocare danni alla batteria e deformazione delle parti in plastica.
- Non esporre il prodotto a pioggia o gocce e schizzi d'acqua.
- Non collocare sul prodotto alcuna fonte di fiamma libera, ad esempio una candela accesa ecc.
• Non collocare il prodotto in luoghi dove il flusso d'aria è insufficiente.
- Non inserire alcun oggetto nei fori di ventilazione del prodotto.
- Non manomettere i circuiti elettrici interni del prodotto – si rischia di danneggiarlo e di invalidare automaticamente la garanzia. Il prodotto deve essere riparato solo da uno specialista qualificato.
- Per la pulizia, utilizzare un panno morbido leggermente inumidito. Non utilizzare solventi o detergenti – potrebbero graffiare le parti in plastica e danneggiare i circuiti elettrici.
• Non immergere il prodotto in acqua o altri liquidi.
- Se il prodotto è danneggiato o difettoso, non cercare di ripararlo in autonomia. Consegnarlo al rivenditore presso il quale è stato è stato per la riparazione.
- Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) le cui incapacità fisiche, sensoriali o mentali o la cui mancanza di esperienza o di conoscenze impediscono loro di utilizzare l'apparecchio in modo sicuro, a meno che non siano sorvegliate o istruite sull'uso di questo apparecchio da una persona responsabile della loro sicurezza. È necessario tenere d'occhio i bambini per assicurarsi che non giochi con l'apparecchio.
Non smaltire con i rifiuti domestici. Utilizza punti di raccolta speciali per i rifiuti differenziati. Contatta le autorit à locali per informazioni sui punti di raccolta. Se i dispositivi elettronici dovessero essere smaltiti in discarica, le sostanze pericolose potrebbero raggiungere le acque sotterranee e, di conseguenza, la catena alimentare, dove potrebbe influire sulla salute umana.
AVVERTENZA: Il contenuto di questo manuale è soggetto a modifiche senza preavviso – a causa delle limitate capacità di stampa, i simboli mostrati possono differire leggermente dalla visualizzazione – il contenuto di questo manuale non può essere riprodotto senza il consenso del produttore.
Con la presente, EMOS spol. s r. o. dichiara che l'apparecchiatura radio tipo P5614 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: http://www.emos.eu/download.
