P5614 - Termostatas Emos - Nemokama naudojimo instrukcija

Produkto tipas	Belaidis termostatas
Prekės ženklas	Emos
Modelis	P5614
Maitinimas (siųstuvas)	2 šarminės AAA 1,5 V baterijos
Maitinimas (imtuvas)	230 V AC / 50 Hz
Radijo diapazonas	Iki 100 m atviroje erdvėje
Ryšio dažnis	868 MHz
Temperatūros matavimo diapazonas	0 °C iki 40 °C
Matavimo tikslumas	±1 °C esant 20 °C
Temperatūros skiriamoji geba	0,1 °C
Temperatūros reguliavimas	Nuo 5 °C iki 35 °C 0,5 °C žingsniu
Nustatytos temperatūros kitimas	0,2 °C
Veikimo režimai	Šildymas, vėsinimas, apsauga nuo šalčio (7 °C)
Temperatūros kalibravimas	Nuo -3,0 °C iki +3,0 °C 0,5 °C žingsniu
Maksimali perjungiama apkrova	230 V AC, 16 A (varžinė), 4 A (indukcinė)
Laikrodžio tikslumas	±60 sekundžių per mėnesį
Matmenys (siųstuvas)	28 × 120 × 77 mm
Matmenys (imtuvas)	26 × 86 × 86 mm
Svoris (siųstuvas)	117 g
Svoris (imtuvas)	146 g
Darbinė temperatūra	0 °C iki 40 °C
Laikymo temperatūra	-20 °C iki 60 °C
Sauga	Prieš montuojant išjunkite maitinimą; montavimą atlikite kvalifikuotam personalui
Priežiūra ir valymas	Minkšta, šiek tiek drėgna šluoste; nemerkite
Remontas	Patikėkite specialistui; nebandykite taisyti patys
Atsarginės dalys	Keičiamos AAA baterijos
Bendra informacija	Atitinka direktyvą 2014/53/ES; atitikties deklaracija prieinama www.emos.eu

Dažnai užduodami klausimai - P5614 Emos

Kaip sumontuoti Emos P5614 termostatą?

Prieš montavimą išjunkite maitinimą šildymo/vėsinimo sistemoje. Pritvirtinkite valdymo bloką prie sienos naudodami pateiktus varžtus ir kaiščius, vietoje, kur oras laisvai cirkuliuoja, apsaugotoje nuo tiesioginių saulės spindulių ir šilumos šaltinių. Imtuvas turi būti prijungtas prie 230 V AC maitinimo šaltinio pagal pateiktą jungimo schemą. Montavimą geriau patikėti kvalifikuotam personalui.

Kaip susieti valdymo bloką su imtuvu?

Įdėkite 2 AAA baterijas į siųstuvą. Įjunkite imtuvo maitinimą, tada laikykite nuspaustą M/A mygtuką mažiausiai 10 sekundžių (žalia LED mirksi). Ant siųstuvo laikykite nuspaustą LEARN mygtuką 3 sekundes. Imtuvo LED nustoja mirksėti: susiejimas pavyko.

Kaip pasirinkti tarp šildymo, vėsinimo ir apsaugos nuo šalčio režimų?

Paspauskite ir 5 sekundes laikykite valdymo ratuką. Sukdami ratuką pasirinkite HEAT (šildymas), COOL (vėsinimas) arba OFF (apsauga nuo šalčio, 7 °C). Paspauskite patvirtinimui.

Kaip kalibruoti rodomą temperatūrą?

Paspauskite ir 5 sekundes laikykite valdymo ratuką (mirksi režimas), tada vėl paspauskite ir 5 sekundes laikykite (mirksi kalibravimo vertė). Sukdami ratuką nustatykite nuo -3,0 °C iki +3,0 °C 0,5 °C žingsniu, tada paspauskite patvirtinimui. Pavyzdžiui, jei ekrane rodoma 21 °C, bet norite 20 °C, nustatykite kalibravimą į -1 °C.

Ką daryti, jei termostatas neveikia tinkamai?

Patikrinkite baterijų poliškumą ir ar jos nėra išsekusios. Jei reikia, išimkite baterijas, kad atkurtumėte siųstuvą. Įsitikinkite, kad atstumas tarp įrenginių neviršija diapazono (100 m atviroje erdvėje) ir kad jokios kliūtys neblokuoja radijo signalo. Jei problema išlieka, kreipkitės į profesionalą.

Kaip valyti termostatą?

Valykite prietaisą minkšta, šiek tiek drėgna šluoste. Nenaudokite tirpiklių, agresyvių valymo priemonių ir nemerkite prietaiso į vandenį ar kitus skysčius.

Kokias baterijas naudoti siųstuvui?

Naudokite dvi šarmines AAA 1,5 V baterijas. Nenaudokite įkraunamų baterijų. Įdėdami laikykitės poliškumo.

Ar termostatą galima naudoti vėsinimui?

Taip, termostatas P5614 gali valdyti tiek šildymo, tiek vėsinimo sistemas. Pasirinkite COOL režimą per valdymo ratuką (ilgas 5 sekundžių paspaudimas).

Kaip įjungti apsaugos nuo šalčio temperatūrą?

Režimo pasirinkimo režime (ilgas 5 sekundžių paspaudimas ant ratuko), pasirinkite parinktį OFF. Termostatas palaikys 7 °C temperatūrą, kad apsaugotų įrenginius nuo užšalimo.

Koks radijo signalo diapazonas tarp siųstuvo ir imtuvo?

Diapazonas yra maksimaliai 100 metrų atviroje erdvėje. Patalpose jį gali sumažinti sienos ir kitos kliūtys. Jei ryšys prastas, priartinkite įrenginius vienas prie kito arba pašalinkite kliūtis.

NAUDOJIMO INSTRUKCIJA P5614 Emos

P5614 belaidis termostatas yra skirtas šildymo ir oro kondicionavimo sistemoms valdyti.

Svarbu

• Prieš naudodami pirmą kartą atidžiai perskaitykite termostato bei katilo ar oro kondicionavimo įrangos naudojimo instrukciją.
• Prieš montuojant termostatą išjunkite maitinimą!
• Irangą montuoti gali tik kvalifikuotas asmuo!
• Montavimo metu laikykitės galiojančių standartų.

Techninės specifikacijos:

Apkrova: daugiausia 230 V KS; 16 A varžinė apkrova; 4 A induktyvioji apkrova

Laikrodžio tikslumas: ±60 sek./mèn.

Temperatūros matavimas: nuo 0 °C iki 40 °C su 0,1 °C tikslumu ±1 °C esant 20 °C

Temperatūros nustatymas: nuo 5 °C iki 35 °C 0,5 °C žingsniais

Temperatūros skirtumas: 0,2 °C

Darbinė temperatūra: nuo 0 °C iki 40 °C

Laikymo temperatūra: nuo -20 °C iki 60 °C

Bloku tarpusavio ryšys: naudojant 868 Mhz radijo signalą

Siųstuvo veikimo ribos: iki 100 m atviroje vietoje

Maitinimo šaltinis:

Valdymo blokas (siųstuvo): 2 vnt. 1,5 V AAA baterijų

Perjungimo blokas (imtuvas): 230 V KS, 50 Hz

Matmenys ir svoris:

Valdymo bloko: 28 × 120 × 77 mm; 117 g

Perjungimo bloko: 26 × 86 × 86 mm; 146 g

Ekrano aprašymas (žr. 1 pav.)

1 – veikimo režimas	4 – nustatytoji temperatūra
2 – vėsinimo režimas	5 – kambario temperatūra
3 – nusilpusios baterijos indikatorius	6 – šildymo režimas

Valdymo mygtukų aprašymas

Termostatas (siųstuvas) (žr. 2 pav.)

1. – valdymo/patvirtinimo mygtukas

Imtuvas (perjungimo blokas) (žr. 3 pav.)

1. – pagrindinis jungiklis

○ padètis – išjungta

I padètis – jjungta

3 - mygtukas M/A (raudona

šviesos diody lemutė)

4 - mygtukas „MANUAL“ (žalia

šviesos diodu lemputė)

Nugarinė termostato pusė (žr. 4 pav.)

5 – mygtukas „LEARN“ blokams susieti

Termostato priekinės dalies nuėmimo procedūra (žr. 5 pav.)

2, 3 – atsuktuvu spauskite vidinj užraktą ir nuimkite priekinį dangtį.

Perjungimo bloko priekinės dalies nuėmimo procedūra (žr. 6 pav.)

2, 3 – atsuktuvu spauskite vidinj užraktą ir nuimkite priekinį dangtį.

MONTAVIMAS

Įspėjimas.

Prieš keisdami termostatą, atjunkite šildymo / oro kondicionavimo sistemą nuo maitinimo šaltinio. Taip apsisaugosite nuo galimų elektros smūgių.

Termostato montavimas

Termostato gale yra 4 angos, skirtos jo montavimui ant sienos. Termostatą prie sienos pritvirtinkite naudodami pridedamus varžtus ir sienos kaiščius.

Termostato montavimo vieta

Termostato (siųstuvo) montavimo vieta turi didelę įtaką jo veikimui. Pasi-rinkite vietą, kur šeimos nariai praleidžia daugiausia laiko, pageidautina, montuokite ant vidinės sienos, kur oras laisvai cirkuliuoja ir nepatenka tiesioginių saulės spindulių. Nemontuokite termostato netoli šilumos šaltinių, tokių kaip televizorius, radiatoriai, šaldytuvai, ir durų. Nesilaikant šių rekomendacijų nebus galima tinkamai valdyti kambario temperatūros.

Perjungimo bloko elektros schema

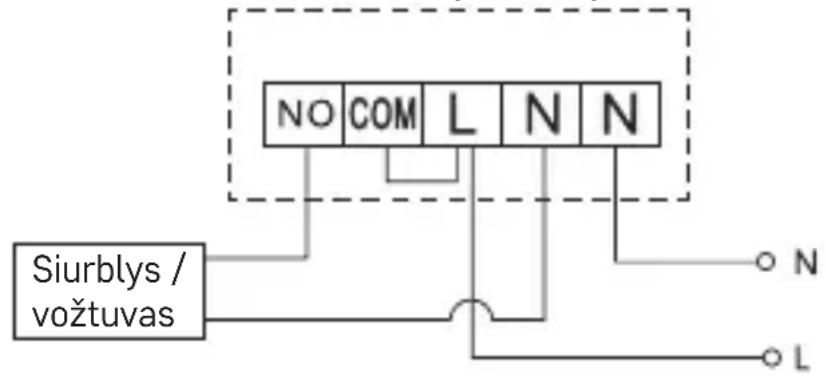

Siurblio / motorizuoto vožtuvo prijungimo diagrama


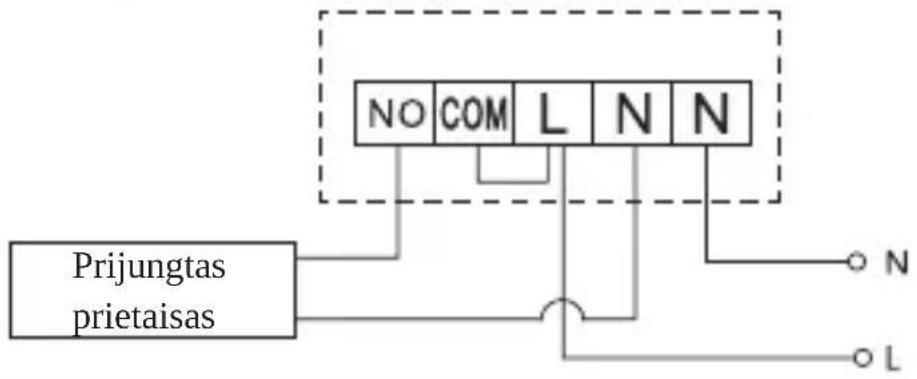

Grindų šildymo sistemos prijungimo diagrama


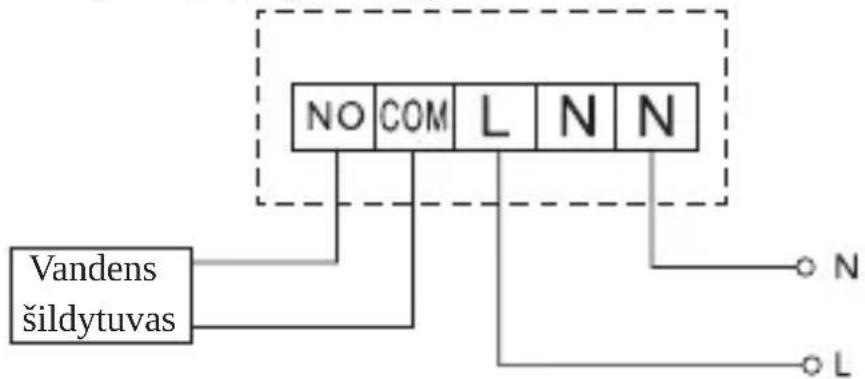

Vandens šildytuvo prijungimo diagrama

Iš anksto jrengtas laidų sujungiklis nebus prijungtas.

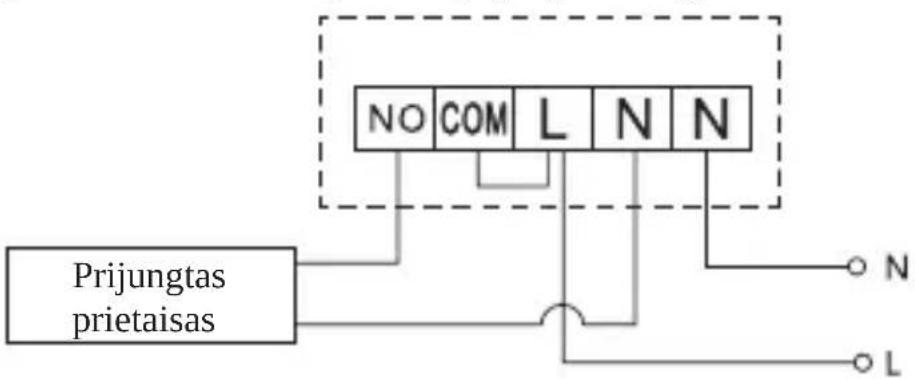

Išsiplėtimo vožtuvo / el. pavaros prijungimo diagrama

Valdymo bloko susiejimas su perjungimo bloku

Abu termostato blokus reikia susieti prieš naudojant pirmą kartą.

Susiejus galima perduoti informaciją tarp valdymo bloko ir perjungimo bloko.

Nuostatos keičiamos automatinio siejimo būdu (mokosi savarankiškai).

1. Nuimkite termostato (siųstuvo) dangtelį ir įdėkite dvi 1,5 V AAA baterijas į valdymo bloką (atsižvelkite į baterijų poliškumą). Naudokite tik šarmines baterijas. Nenaudokite ikraunamų baterijų.

2. Tinkamai prijunkite perjungimo bloką prie maitinimo šaltinio, jjunkite pagrindinį jungikljį į padėtį į ir palaikykite nuspaudę (bent 10 sek.) myqtuka M/A. Ims mirksėti žalias diodas.

3. Nuspauskite ir palaikykite (bent 3 sek.) mygtuką „LEARN“, esantį termostato (siustuvo) valdymo skydelyje.

Perjungimo bloko žalias diodas nustos mirksėti, ir abu blokai bus susieti. Jei norite pakeisti abiejų blokų siejimo kodą, pakartokite visą siejimo procedūrą nuo 1 žingsnio – siejimo kodas bus automatiškai perrašytas. Jei termostatas veikia netinkamai, patikrinkite baterijų poliškumą, įkrovi-mo lygį arba išimkite baterijas ir paleiskite termostatą iš naujo.

Belaidžio ryšio tarp blokų tikrinimas

1. Ratuku nustatykite temperatūrą, keliais laipsniais aukštesnę už dabartine kambario temperatūra.

2. Užsideqs perjungimo bloko raudona šviesos diodu lemputė.

3. Jei lemputė neužsidega, valdymo bloką jrenkite arčiau perjungimo bloko.

Didžiausias atstumas tarp valdymo bloko ir perjungimo bloko yra 100 m atviroje vietoje. Atstumas gali būti mažesnis patalpų viduje, nes signalą blokuoja sienos ir kitos kliūtys.

Pagrindinis jungiklis

Norėdami jjungti perjungimo bloka, jungiklj jjunkite j padėtįl.

Jei šildymo / oro kondicionavimo sistema ilgą laiką nenaudojama, rekomenduojama išjungti perjungimo bloką (pagrindinį jungiklj įjunkite į padėtį).

Veikimo režimo parinkimas (šildymas, vėsinimas, apsauga nuo užšalimo)

1. Paspauskite ir 5 sekundes palaikykite valdymo ratuką, kad atvertumėte režimo nuostatas.

2. Pasukite valdymo ratuką, kad pasirinktumėte vieną iš šių režimų:

a. „HEAT“ (šildymo sistema)
b. „OFF“ (apsauga nuo užšalimo, 7 °C temperatūra)
c. „COOL“ (vésinimo sistema)

1. Paspauskite valdymo ratuka, kad patvirtintumete savo pasirinkima.

Patalpos temperatūros kalibravimas

Paspauskite ir 5 sekundes palaikykite valdymo ratuką, kol ekrane pradės mirksėti nustatymo režimo indikatorius.

Dar kartą paspauskite ir 5 sekundes palaikykite valdymo ratuką, kol ekrane pradės mirksėti temperatūros kalibravimo vertė.

Ratuku nustatykite pasirinktą vertę (nuo -3,0 °C iki 3,0 °C, 0,5 °C žingsniu) ir nustatykite paspausdami ratuką.

Kambario temperatūra kalibruojama, jeigu, pavyzdžiui, termostatas rodo 21 °C, bet norite, kad rodytų 20 °C. Tokiu atveju turėtų būti nustatyta -1 °C kalibravimo vertė.

Šviesios diodu indikatoriai

Automatinis režimas

Jungus automatinį režimą, ims šviesti raudona šviesos diodu lemputė, kai termostatas jjungs išvesties rėlę.

Rankinis režimas

Spauskite mygtuką „MANUAL“, užsidegs žalia šviesos diodu lemutė. Norėdami jungti išvesties rėlę, spauskite mygtuką M/A, užsidegs raudona šviesos diodu lemutė.

Norėdami išjungti rankinį režimą, dar kartą nuspauskite mygtuką „MA-NUAL“, žalia šviesos diodų lemputė užges.

Ekrano foninis apšvietimas

Paspaudus valdymo ratuką, 10 sekundžių įsijungia foninis apšvietimas.

Techninė priežiūra ir eksploatacija

Tinkamai naudojant, šis gaminys patikimai veiks ne vienerius metus. Štai keletas patarimų dėl tinkamo naudojimo:

- Idémiai perskaitykite naudotojo vadovą prieš pradėdami naudoti šj gaminj.

- Saugokite gamini nuo tiesioginių saulės spindulių, didelio šalčio, drėgmės ir staigių temperatūros pokyčių. Tai gali sumažinti aptikimo tiksluma.

- Nedėkite gaminio vietose, kuriose jaučiama vibracija ar smūgiai – tai gali ji pažeisti.

- Saugokite gaminj nuo didelès jėgos poveikio, smūgių, dulkių, aukštos temperatūros arba drėgmės, nes šie veiksniai gali sukelti gedimą, sąlygoti trumpesnį baterijų veikimą ir plastikinių dalių deformavimą, sugadinti baterijas.

- Saugokite gamini nuo lietus arba didelės drėgmės, vandens lašų ar purslu.

- Nepalikite jo netoli atviros liepsnos šaltinių, pvz., degančios žvakės ar kt.

- Nedėkite gaminio nepakankamai vėdinamose vietose.

- Nedėkite jokiu objektu j gaminio vėdinimo anqas.

- Nelieskite gaminio vidaus elektros grandinių, nes galite pažeisti gaminį ir automatiškai netekti garantijos. Prietaisą remontuoti gali tik kvalifikuotas specialistas.

• Gaminj valykite šiek tiek drėgnu minkštu audiniu. Nenaudokite tirpiklių ar valymo priemonių, nes jie gali subraižyti plastikines dalis ir sukelti elektros grandinės dalių koroziją.
• Nenardinkite gaminio j vandenj ar kitus skysčius.
• Jei gaminys sugedo ar jame yra defektas, neremontuokite jo patys. Nuneškite jį remontuoti į parduotuvę, kurioje pirkote.
• Šis prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus), turintiems fizinę, jutiminę ar protinę negalią ir neturintiems patirties ar žinių, kurių reikia norint prietaisą naudoti saugiai. Tokie asmenys turi būti informuojami, kaip naudoti prietaisą, ir prižiūrimi asmens, atsakingo už jų saugumą. Vaikai visada turi būti prižiūrimi ir negali žaisti su prietaisu.

Neišmeskite prietaiso ir baterijų kaip neišrūšiuotų buitinių atliekų, pasibaigus jų naudojimo laikui, tačiau pristatykite juos į išrūšiuotų atliekų surinkimo skyrius. Teisingas gaminio utilizavimas padeda išvengti neigiamų padarinių žmonių sveikatai ir aplinkai. Medžiagų perdirbimas padeda išsaugoti gamtos išteklius. Daugiau informacijos apie šio prietaiso perdirbimą gausite susisiekę su savivaldybės institucija, buitinių atliekų apdorojimo organizacija arba pardavimo įstaiga, kurioje įsigijote prietaisą.

JSPĖJIMAS. Šio naudotojo vadovo turinys gali būti keičiamas be išankstinio įspėjimo – dėl spausdinimo apribojimų rodomi simboliai gali šiek tiek skirtis nuo ekrane rodomų simbolių – šio naudotojo vadovo turinio negalima atkurti be gamintojo leidimo.

Aš, EMOS spol. s r.o. patvirtinu, kad radijo įrenginių tipas P5614 atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: http://www.emos.eu/download.
