LIETOŠANAS INSTRUKCIJA P5614 Emos
P5614 bezvadu termostats ir paredzēts apkures un gaisa kondicionēšanas sistēmu kontrolēšanai.
Svarīgi!
- Pirms pirmās lietošanas reizes rūpīgi izlasiet termostata, kā arī apkures katla vai gaisa kondicionēšanas iekārtas lietošanas rokasgrāmatu.
- Pirms termostata uzstādīšanas, izslēdziet strāvas padevi!
- Uzstādīšana jāveic kvalificētam speciālistam!
- Uzstādīšanas laikā ievērojiet piemērojamos standartus.
Tehniskā specifikācija
Pārslēdzamā slodze: maks. 230 V maiṇstrāva; 16 A rezistīvajai slodzei; 4 A induktīvajai slodzei
Pulksteņa precizitāte: ± 60 sekundes/mēnesī
Temperatūras mērījumi: 0 līdz 40 °C ar 0,1 °C izšķirtspējas precizitāti, ± 1 °C 20 °C temperatūrā
Temperatūras iestatīšana: 5 līdz 35 °C, palielināšanās par 0,5 °C
Temperatūras izšķirtspēja: 0,2 °C
Darba temperatūra: 0 līdz +40 °C
Uzglabāšanas temperatūra: -20 līdz +60 °C
lekārtu starpsavienojums: ar 868 MHz radiosignāla starpniecību
Raidītāja diapazons: līdz 100 m atklātās vietās
Strāvas padeve:
Vadības bloks (raidītājs): divas 1,5 V AAA tipa baterijas
Pārslēgšanas iekārta (uztvērējs): 230 V AC/50 Hz
Izmērs un svars:
Vadības bloks: 28 × 120 × 77 mm; 117 g
Pārslēgšanas iekārta: 26 × 86 × 86 mm; 146 g
Displeja apraksts (skatīt 1. attēlu)
| 1 – darbības režīms | 4 – iestatītā temperatūra |
| 2 – dzesēšanas režīms | 5 – telpas temperatūra |
| 3 – izlādējušās baterijas | 6 – apkures režīms |
| indikators |
Vadības pogu apraksts
Termostats (raidītāja iekārta) (skatīt 2. attēlu)
1 – vadības/apstiprināšanas poga
Uztvērējs (pārslēgšanas iekārta) (skatīt 3. attēlu)
| 2 – galvenais slēdzis | 3 – M/A poga (sarkana LED) |
| ○ pozīcija – izslēgts | 4 – MANUĀLĀ (MANUAL) režīma poga (zaļa LED) |
| | pozīcija – ieslēgts |
Termostata aizmugure (skatīt 4. attēlu)
5 – MĀCĪŠANĀS (LEARN) poga iekārtu savienošanai pārī
Termostata priekšpuses noņemšanas procedūra (skatīt 5. attēlu)
2, 3 – ar skrūvgriezi nospiediet uz leju un turiet iekšējo slēdzeni, noņemiet priekšējo vāku.
Pārslēgšanas iekārtas priekšpuses noņemšanas procedūra
(skatīt 6. attēlu)
2, 3 – ar skrūvgriezi nospiediet uz leju un turiet iekšējo slēdzeni, noņemiet priekšējo vāku.
UZSTĀDĪŠANA
Bridinājums!
Pirms termostata nomaiņas atvienojiet apkures/gaisa kondicionēšanas sistēmu no jūsu dzīvokļa elektrotīkla. Tas nepieļaus potenciālas elektriskās strāvas izraisītas traumas.
Termostata uzstādīšana
Termostata aizmugurē ir četras atveres uzstādīšanai pie sienas. Izmantojiet komplektācijā iekļautās skrūves un sienas tapas, lai uzstādītu termostatu.
Termostata novietojums
Termostata (raidītāja iekārtas) novietojums būtiski ietekmē tā darbību. Izvēlieties vietu, kur ĝimenes locekļi pavada lielāko daļu laika, vēlams izvēlēties iekšējo sienu, kur gaiss brīvi cirkulē, bez tiešas saules gaismas. Nenovietojiet termostatu siltuma avotu (piemēram, televizoru, radiatoru, ledusskapju) tuvumā vai tuvu durvīm. Šo ieteikumu neievērošana traucēs pareizu telpas temperatūras kontroli.

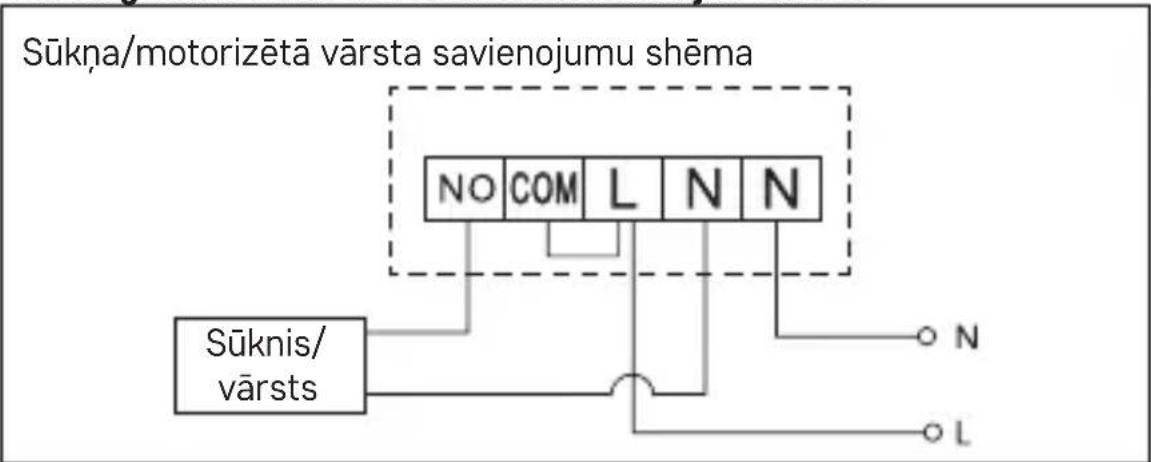

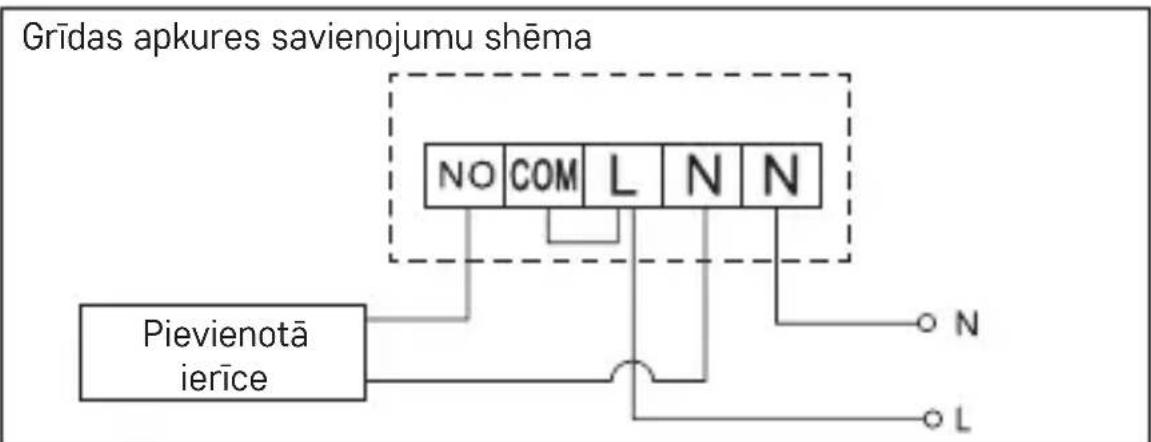

Pārslēgšanas iekārtas elektroinstalācijas shēma


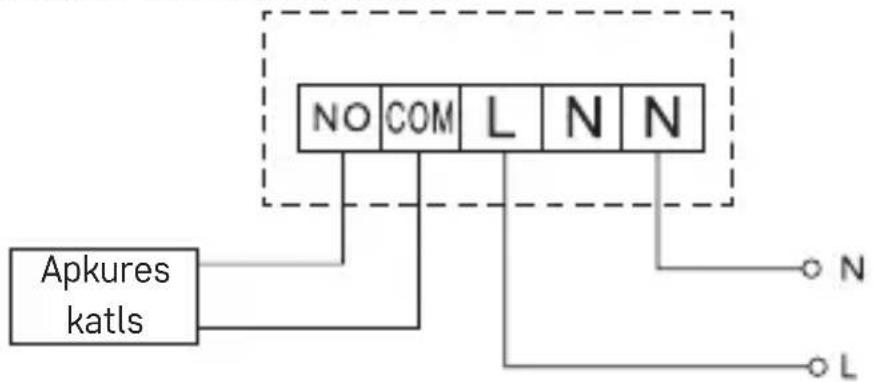

Apkures katla savienojumu shēma
lepriekš uzstādīta vadu savienotājapskava netiks pievienota.

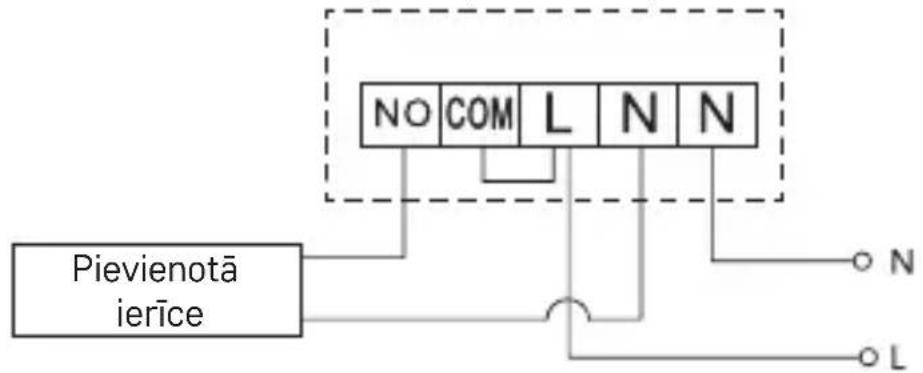

Izplešanās vārsta/elektropiedziņas savienojumu shēma
IERİCES LIETOŠANAS UZSÄKŠANA
Vadības bloka savienošana pārī ar pārslēgšanas iekārtu
Abām termostata iekārtām pirms pirmās lietošanas reizes ir jābūt savienotām pārī.
Savienošana pārī nodrošina informācijas apmainu starp vadības bloku un pārslēgšanas iekārtu.
lestatīšana tiek veikta, izmantojot automatizētu savienošanu pārī (paš-mācības funkciju).
- Noņemiet termostata (raidītāja) vāciņu un ievietojiet divas 1,5 V AAA tipa baterijas vadības blokā (ievērojiet pareizu bateriju polaritāti). Izmantojiet tikai sārma baterijas. Neizmantojiet atkārtoti uzlādējamas baterijas.
- Pareizi pievienojiet pārslēgšanas iekārtu sprieguma avotam, pagrie- ziet galveno slēdzi pozīcijā l un turiet nospiestu (vismaz desmit sekundes) M/A pogu; sāks mirgot zaļā diode.
- Turiet nospiestu (vismaz trīs sekundes) pogu LEARN uz termostata (raidītāja) instrumentu panela.
Zaļā diode uz pārslēgšanas iekārtas pārtrauks mirgot – abas iekārtas ir savienotas pārī.
Ja vēlaties nomainīt abu iekārtu savienojuma kodu, atkārtojiet visu pārī savienošanas procedūru no 1. darbības – savienojuma kods tiks pārrakstīts automātiski.
Ja termostats nedarbojas pareizi, lūdzu, pārbaudiet bateriju polaritāti, vai tās ir pietiekami uzlādētas, vai arī atiestatiet termostatu, izņemot un ievietojot atpakal baterijas.
Bezvadu savienojuma starp iekārtām pārbaude
- Izmantojiet ripu, lai iestatītu temperatūru pāris grādus augstāk nekā pašreizējā istabas temperatūra.
- ledegsies pārslēgšanas iekārtas sarkanā LED.
- Ja LED neiedegas, pārvietojiet vadības bloku tuvāk pārslēgšanas iekārtai.
Maksimālais diapazons starp vadības bloku un pārslēgšanas iekārtu ir 100 m atklātā vietā. Diapazons var samazināties iekštelpās, jo signālu blokē sienas un citi škēršli.
Galvenais slēdzis
Lai ieslēgtu pārslēgšanas iekārtu, iestatiet slēdzi pozīcijā.
Ja apkures/gaisa kondicionēšanas sistēma netiek izmantota ilgāku laika periodu, ir ieteicams izslēgt pārslēgšanas iekārtu (pārslēgt galveno slēdzi pozīcijā
Darbības režīma izvēle (apkure, dzesēšana, pretsasalšanas temperatūra)
- Turiet nospiestu vadības ripu piecas sekundes, lai ievadītu režīma iestatījumus.
- Pagrieziet vadības ripu, lai izvēlētos kādu no šādiem režīmiem:
a. HEAT (apkures sistēma);
b. OFF (pretsasalšanas temperatūra, 7 °C);
c. COOL (dzesēšanas sistēma).
- Nospiediet vadības ripu, lai apstiprinātu savu izvēli.
Telpas temperatūras kalibrēšana
Nospiediet un turiet vadības ripu piecas sekundes, līdz ekrānā sāk mirgot iestatīšanas režīma indikators.
Vēlreiz nospiediet un turiet vadības ripu piecas sekundes, līdz ekrānā sāk mirgot temperatūras kalibrēšanas vērtība.
Ar ripu iestatiet vēlamo temperatūras vērtību (no -3,0 °C līdz 3,0 °C ar 0,5 °C soli) un apstipriniet, nospiežot ripu.
Telpas temperatūras kalibrēšanu izmanto, ja, piemēram, termostats rāda 21 °C, bet vēlaties, lai tas rādītu 20 °C. Tādā gadījumā kalibrēšanas vērtība ir jāiestata kā -1 °C.
LED indikatori
Automātiskais režīms
Automātiskajā režīmā sarkana LED iedegas, kad termostats pārslēdzas uz izejas releju.
Manuālais režīms
Nospiediet pogu MANUAL; iedegsies zala LED.
Lai pārslēgtos uz izejas releju, nospiediet M/A pogu; iedegsies sarkana LED.
Lai izslēgtu manuālo režīmu, vēlreiz nospiediet pogu MANUAL; izslēgsies zaļā LED.
Displeja apgaismojums
Nospiežot vadības ripu, desmit sekundes tiek aktivizēts displeja ap-gaismojums.
Apkope un uzturēšana
Izstrādājums ir paredzēts, lai uzticami kalpotu gadiem, ja to izmanto pareizi. Turpmāk ir sniegti daži padomi pareizas darbības nodrošināšanai.
- Pirms izstrādājuma lietošanas rūpīgi izlasiet šo instrukciju.
- Nepakļaujiet izstrādājumu tiešiem saules stariem, lielam aukstumam un mitrumam, kā arī pēkšņām temperatūras izmaiņām. Tas mazinās noteikšanas precizitāti.
- Nenovietojiet izstrādājumu vietās, kas ir pakļautas vibrācijai vai triecieniem, – tie var izraisīt bojājumus.
- Nepakļaujiet izstrādājumu pārmērīgam spēkam, triecieniem, putekliem, augstas temperatūras ietekmei vai mitrumam – tie var izraisīt nepareizu darbību, saīsināt baterijas kalpošanas laiku, sabojāt bateriju un deformēt plastmasas detaļas.
- Nepakļaujiet izstrādājumu lietum vai lielam mitrumam, pilošam ūdenim vai ūdens šlakatām.
- Nenovietojiet uz izstrādājuma atklātas liesmas avotus, piemēram, degošu sveci u. c.
- Nenovietojiet izstrādājumu vietā ar nepietiekamu gaisa plūsmu.
- Neievietojiet priekšmetus izstrādājuma atverēs.
- Neaizskariet izstrādājuma iekšējās elektriskās kēdes – šādi var sa-bojāt izstrādājumu, un garantija automātiski tiek anulēta. Bojājumu gadījumā izstrādājums jāremontē tikai kvalificētam speciālistam.
- Tīriet izstrādājumu ar nedaudz samitrinātu mīkstu drānu. Neizmanto-jiet škīdinātājus vai tīrīšanas līdzekļus – tie var saskrāpēt plastmasas detaļas un izraisīt elektrisko ħežu koroziju.
- Negremdējiet izstrādājumu ūdenī vai citā šķidrumā.
- Izstrādājuma bojājumu vai defektu gadījumā neveiciet remontdarbus patstāvīgi. Nododiet ierīci labošanai veikalā, kurā to iegādājāties.
- Šo ierīci nav atļauts lietot personām (tostarp bērniem) ar ierobežotām fiziskajām, maņu vai garīgajām spējām vai personām, kurām pieredzes vai zināšanu trūkums neļauj droši izmantot ierīci. Šādām personām ir jāiemāca iekārtas lietošana un tās ir jāuzrauga personai, kura ir atbildīga par drošību. Bērni vienmēr ir jāuzrauga, un viņi nedrīkst spēlēties ar izstrādājumu.
Pēc ierīces vai bateriju darbmūža beigām neizmetiet tās sadzīves atkritumos, izmantojiet škirotu atkritumu savākšanas punktu. Izstrādājuma atbilstoša likvidēšana lauj mazināt nelabvēlīgo ietekmi uz cilvēku veselību un vidi. Materiālu atkārtota pārstrāde ħauj taupīt dabas resursus. Lai iegūtu plašāku informāciju par šā izstrādājuma otrreizēju pārstrādi, sazinieties ar pašvaldības iestādi, sadzīves atkritumu apsaimniekošanas uzņēmumu vai pārdōšanas vietu, kur iegādājāties šo izstrādājumu.
BRĪDINĀJUMS! Šīs rokasgrāmatas saturs var tikt grozīts bez iepriekšēja brīdinājuma; ṣemot vērā drukāšanas ierobežojumus, norādītie simboli var nedaudz atšķirties no tiem, kas ir redzami displejā; šīs rokasgrāmatas saturu ir aizliegts reproducēt bez ražotāja atļaujas.
Ar šo EMOS spol. s r.o. deklarē, ka radioiekārta P5614 atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: http://www.emos.eu/download.
