| Typ produktu | Laser rotacyjny budowlany |
| Marka | Laserliner |
| Model | Quadrum DigiPlus 410 S |
| Wymiary (dł. x wys. x gł.) | 215 x 205 x 165 mm |
| Waga (z akumulatorem) | 2,6 kg |
| Zasilanie | Akumulator NiMH 4 x 1,2V HR14 (C) lub baterie 4 x 1,5V LR14 (C) |
| Czas pracy | Ok. 35 h (akumulator) / 50 h (baterie) |
| Czas ładowania akumulatora | Ok. 7 h |
| Zakres samopoziomowania | ±6° |
| Dokładność | ±0,075 mm / 10 m |
| Prędkości obrotowe | 0, 60, 120, 300, 600 obr/min |
| Długość fali lasera | 635 nm (rotacyjny), 650 nm (pion) |
| Klasa lasera | 2 / <1 mW |
| Stopień ochrony | IP 66 |
| Pilot zdalnego sterowania | Podczerwień, zasięg do 40 m, zasilanie 2 baterie AA |
| Warunki pracy | -10°C do 50°C, wilgotność wzgl. max 80% |
| Warunki przechowywania | -10°C do 70°C, wilgotność wzgl. max 80% |
| Główne funkcje | Samopoziomowanie, nachylenie cyfrowe (DualGrade), nachylenie ręczne, tryb obrót/punkt/skaner, system antydryfowy (ADS), lasery referencyjne/pionowe |
| Konserwacja i czyszczenie | Czyścić lekko wilgotną szmatką; unikać środków czyszczących i rozpuszczalników |
| Bezpieczeństwo | Laser klasy 2: nie patrzeć w wiązkę, nie kierować na osoby, zakrywać powierzchnie odblaskowe |
| Części zamienne i naprawialność | Skontaktować się z serwisem UMAREX-LASERLINER; zalecana coroczna kalibracja |
| Informacje ogólne | Zgodny z normami UE i GB; recykling zgodnie z dyrektywami WEEE |
Często zadawane pytania - Quadrum DigiPlus 410 S Laserliner
Pytania użytkowników dotyczące Quadrum DigiPlus 410 S Laserliner
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wskaźnik laserowy w formacie PDF za darmo! Znajdź swoją instrukcję Quadrum DigiPlus 410 S - Laserliner i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Quadrum DigiPlus 410 S marki Laserliner.

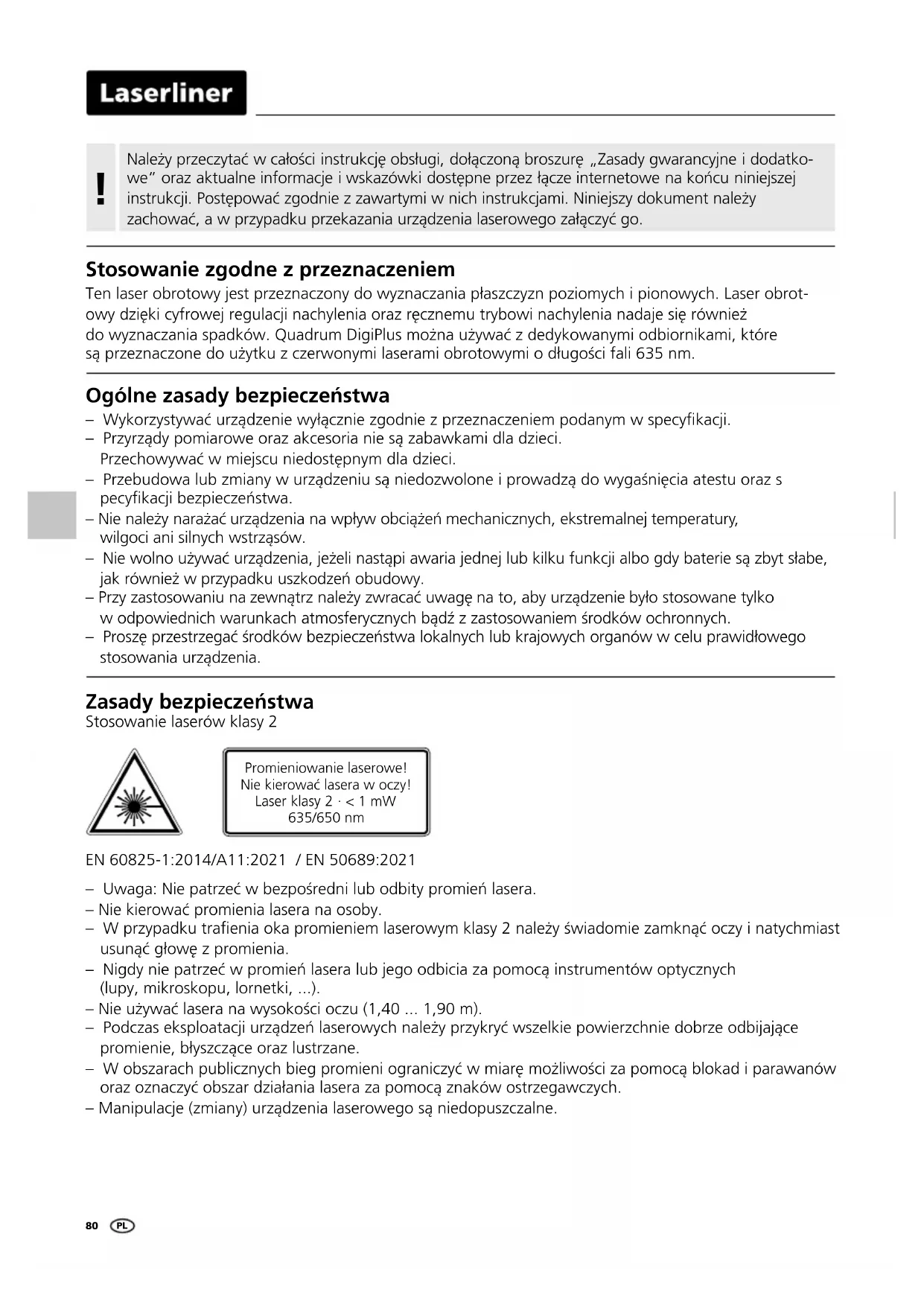

INSTRUKCJA OBSŁUGI Quadrum DigiPlus 410 S Laserliner
Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.
Stosowanie zgodne z przeznaczeniem
Ten laser obrotowy jest przeznaczony do wyznaczania płaszczyzn poziomych i pionowych. Laser obrotowy dzięki cyfrowej regulacji nachylenia oraz ręcznemu trybowi nachylenia nadaje się również do wyznaczania spadków. Quadrum DigiPlus można używać z dedykowanymi odbiornikami, które są przeznaczone do użytku z czerwonymi laserami obrotowymi o długości fali 635 nm.
Ogólne zasady bezpieczeństwa
- Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
– Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci.
Przechowywać w miejscu niedostępnym dla dzieci. - Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
– Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
– Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji albo gdy baterie są zbyt słabe, jak również w przypadku uszkodzeń obudowy.
– Przy zastosowaniu na zewnątrz należy zwracać uwagę na to, aby urządzenie było stosowane tylko w odpowiednich warunkach atmosferycznych bądź z zastosowaniem środków ochronnych.
– Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.
Zasady bezpieczeństwa
Stosowanie laserów klasy 2

Promieniowanie laserowe! Nie kierować lasera w oczy!
Laser klasy 2 · < 1 mW 635/650 nm
EN 60825-1:2014/A11:2021 / EN 50689:2021
– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
- W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.
– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).
– Nie używać lasera na wysokości oczu (1,40 ... 1,90 m).
- Podczas eksploatacji urządzeń laserowych należy przykryć wszelkie powierzchnie dobrze odbijające promienie, błyszczące oraz lustrzane.
- W obszarach publicznych bieg promieni ograniczyć w miarę możliwości za pomocą blokad i parawanów oraz oznaczyć obszar działania lasera za pomocą znaków ostrzegawczych.
– Manipulacje (zmiany) urządzenia laserowego są niedopuszczalne.
Zasady bezpieczeństwa
Postępowanie z promieniowaniem elektromagnetycznym
- Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne. - W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.
Cechy szczególne produktu i funkcje

Laser rotacyjny ustawia się samoczynnie. Ustawia się go w wymaganej pozycji podstawowej w zakresie kąta roboczego ± 6°. Regulację precyzyjną przejmuje natychmiast automatyka: Trzy elektroniczne czujniki pomiarowe rejestrują przy tym osie X, Y i Z.

Transport LOCK: Urządzenie podczas transportu chronione jest specjalnym hamulcem silnikowym.

Pyłoszczelność i wodoszczelność- urządzenia pomiarowe charakteryzują się szczególną odpornością na pył i deszcz.

Anti Drift System (ADS) zapobiega błędom pomiaru. Zasada działania: 30 s po aktywacji ADS kontrolowane jest stale prawidłowe ustawienie lasera. W przypadku poruszenia urządzenia lub utraty wysokości odniesienia lasera zatrzymuje się on i pulsuje. Poza tym TILT świeci się stale, na wyświetlaczu LCD pojawia się trójkąt ostrzegawczy i rozlega się sygnał ostrzegawczy. Aby kontynuować pracę, jeszcze raz wcisnąć przycisk tilt albo wyłączyć i włączyć urządzenie. Zapobiega to łatwo i skutecznie błędom pomiaru.
Po włączeniu system ADS nie jest aktywny. W celu zabezpieczenia ustawionego urządzenia przed zmianą położenia na skutek czynników zewnętrznych należy włączyć system ADS, naciskając przycisk Tilt. Funkcję ADS sygnalizuje pulsowanie Tilt na wyświetlaczu LCD, patrz ilustracja poniżej.

System ADS włącza kontrolę dopiero 30 sekund po całkowitej niwelacji lasera (faza ustawiania). Dioda Tilt pulsuje w takcie sekundowym podczas fazy regulacji, powolne pulsowanie przy aktywnym systemie ADS.

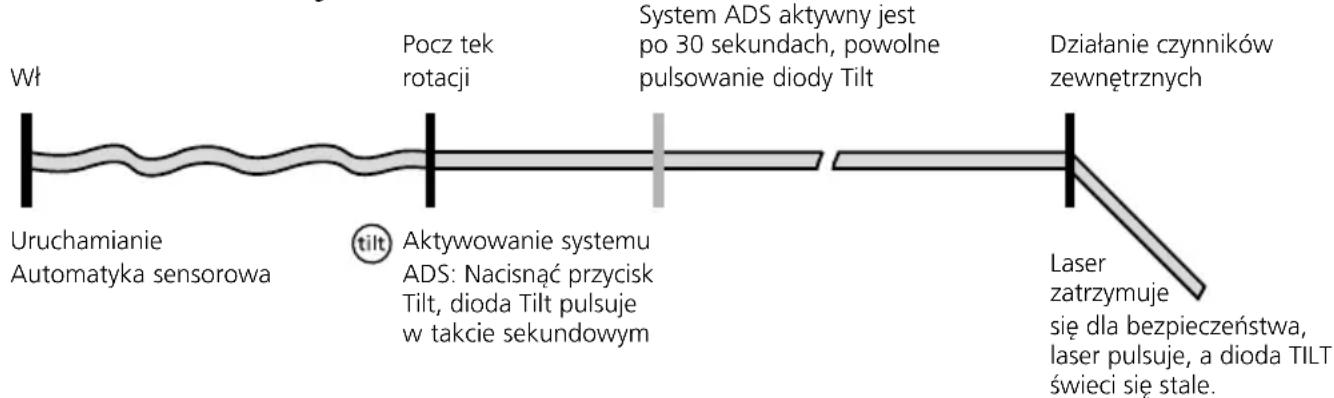

Zasada działania systemu ADS
Laserliner
Sieć przestrzenna: pokazuje poziomy lasera oraz funkcje. auto: ustawienie automatyczne / man: ustawienie manualne
auto

Niwelacja pozioma
auto auto x auto y

Niwelacja pionowa

Nachylenie osi X

Nachylenie osi Y
slope

Pochyłości

Kat 90°

Funkcja pionu
Wkładanie i wyjmowanie baterii/akumulatorów, i ładowanie akumulatorów
– Przed użyciem urządzenia całkowicie naładować akumulator.
– Zasilacz-ładowarkę wolno używać wyłącznie w zamkniętych pomieszczeniach. Wystawianie go na działanie wilgoci lub deszczu grozi porażeniem prądem elektrycznym.
- Akumulator można ładować wyłącznie za pomocą dostarczonego zasilacza i należy używać go wyłącznie z tym urządzeniem laserowym. W innym przypadku istnieje niebezpieczeństwo zranienia i pożaru.
– Proszę nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.

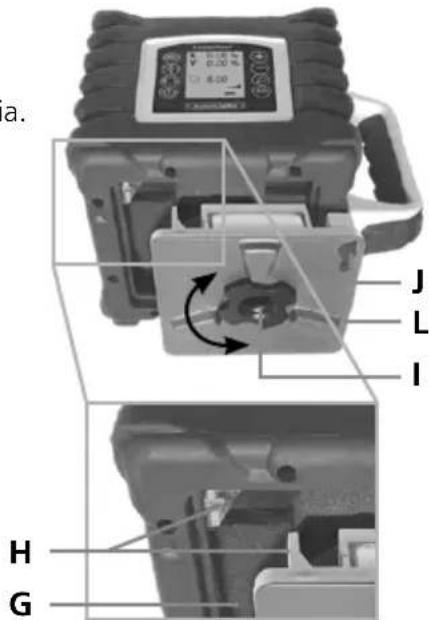

- Podłączyć ładowarkę do sieci i gniazda ładowania (J) komory akumulatora (L). Stosować tylko załączoną ładowarkę. Stosowanie nieprawidłowych urządzeń powoduje utratę gwarancji. Baterii akumulatorowej nie można ładować poza urządzeniem.
- Podczas ładowania baterii akumulatorowej dioda ładowarki (N) świeci na czerwono. Ładowanie jest zakończone, gdy dioda świeci na zielono. Gdy urządzenie nie jest podłączone do ładowarki, pulsuje dioda LED ładowarki.
- Akumulator (L) lub komorę (K) wsunąć w kieszeń (G) i przykręcić śrubą mocującą (I). Muszą być przy tym połączone styki elektryczne (H).
- Przy włóżonej baterii akumulatorowej można używać urządzenia podczas ładowania.
- Alternatywnie można stosować też baterie alkaliczne (4 x typ C). Włożyć je do komory baterii (K). Zwrócić przy tym uwagę na symbole instalacyjne.
– Jeżeli na wskaźniku LC stale pulsuje symbol baterii (14), to należy wymienić baterie lub naładować akumulator.
– Przed wyjęciem baterii należy wyłączyć urządzenie i odłączyć od sieci. Aby wyjąć akumulator lub baterie należy odkręcić śrubę mocującą (I) i wyjąć komorę akumulatora (L) lub komorę baterii (K).


Wkładanie baterii do zdalnego sterowania
Otworzyć komorę baterii i włożyć baterie (2 x 1,5V LR6 (AA)) zgodnie z symbolami instala cyjnymi.
Zwrócić uwagę na prawidłową biegunowość.

A Wylot lasera referencyjnego/pionującego
B Głowica pryzmatyczna / wylot promienia lasera
C Diody odbioru pilota zdalnego sterowania (4x)
D Pole obsługi
E Wskaźnik LC
F Gwint 5/8" / Wylot lasera referencyjnego/pionującego
G Kieszeń akumulatora lub komora baterii
H Styki elektryczne
I Nakrętka mocująca komory baterii lub akumulatora
J Gniazdo ładowania

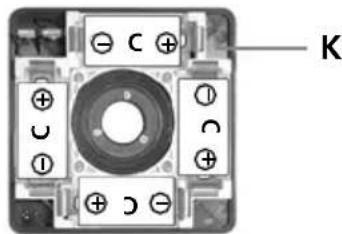

K Komora baterii
L Komora akumulatora
M ładowarka/ zasilacz
N Wskaźnik działania Czerwony: trwa ładowanie akumulatora Zielony: ładowanie zakończone

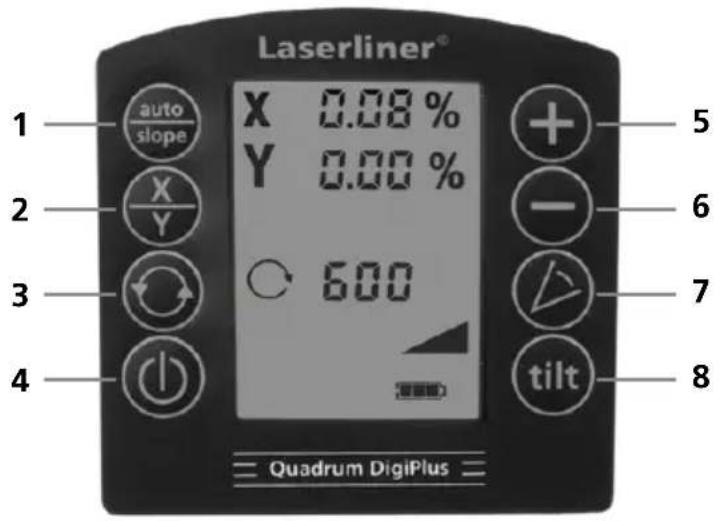

Pole obsługi Quadrum DigiPlus

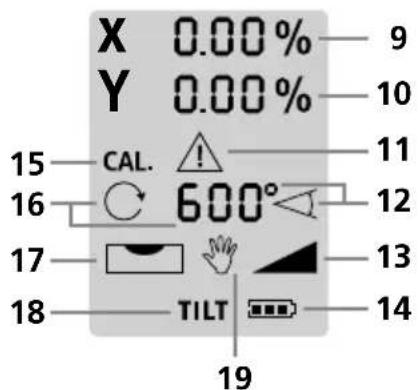

Wskaźnik LC Quadrum DigiPlus

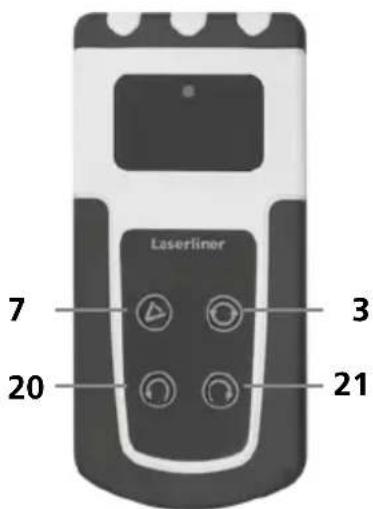

Pilot

1 Funkcja auto/slope
2 Przełączanie osi X, Y
3 Wybieranie prędkości rotacji 600 / 300 / 120 / 60 / 0 obr/min
4 Przycisk WŁ/WYŁ
5 Przycisk plus do regulacji nachylenia przy cyfrowej lub manualnej funkcji nachylenia
6 Przycisk minus do ustawiania nachylenia w cyfrowej i ręcznej funkcji nachylania
7 Tryb skanowania
8 Funkcja Tilt
9 Wskaźnik ustawienia nachylenia osi X
10 Wskaźnik ustawienia nachylenia osi Y
11 Symbol ostrzegawczy funkcji Tilt
12 Wskaźnik trybu skanowania
13 Wskaźnik funkcji DualGrade
14 Wskaźnik poziomu naładowania baterii
15 Wskaźnik trybu kalibracji
16 Wskaźnik prędkości
17 Wskaźnik niwelacji
18 Wskaźnik funkcji Tilt
19 Wskaźnik trybu manualnego
20 Przycisk pozycjonowania (obracanie w lewo)
21 Przycisk pozycjonowania (obracanie w prawo)
Niwelowanie poziome i pionowe
- Tryb poziomy: Ustawić urządzenie na możliwe równej powierzchni lub zamontować je na statywie.
– Tryb pionowy: Ustawić urządzenie na bocznych nóżkach. Panel obsługi skierowany jest ku górze. Za pomocą opcjonalnego uchwytu ściennego (nr art.: 080.70) można zamontować urządzenie na statywie do stosowania pionowego.
– Nacisnąć przycisk wt./wyt.



Laser rotacyjny po włączeniu automatycznie się reguluje.
– Urządzenie niweluje się automatycznie w zakresie ± 6°. Podczas fazy ustawiania laser i głowica pryzmatyczna są nieruchomoche. Po zakończeniu niwelacji laser świeci stale i obraca się z prędkością maksymalną. Patrz też rozdziały „Sensor Automatic” i „ADS-Tilt”.

Jeżeli urządzenie ustawione jest zbyt ukośnie (ponad 6°), rozlega się sygnał ostrzegawczy, głowica pryzmatyczna zatrzymuje się, a laser pulsuje. Należy wtedy ustawić urządzenie na równiejszej powierzchni.
Pozycjonowanie pionowej płaszczyzny lasera
W trybie pionowym płaszczyzna laserowa może być precyzyjnie pozycjonowana. Funkcja „Sensor Automatic” pozostaje aktywna i niweluje pionową płaszczyznę lasera. Patrz poniższy rysunek.

1.2.



Po osiągnięciu maksymalnego zakresu nachylenia wynoszącego 6° laser zatrzymuje się, pulsuje i rozlega się sygnał dźwiękowy. Należy wówczas zredukować kąt nachylenia.
Laserliner
Cyfrowa funkcja nachylenia (funkcja DualGrade)
Płaszczyznę poziomu można nachyłać cyfrowo w osi X i Y. Maksymalne nachylenie wynosi w jednej płaszczyźnie do ±10%, w sumie obu osi redukuje się maksymalna wartość wprowadzona na oś. Na dużym wskaźniku LC pokazywane są wartości i mogą być one wprowadzane niezależnie od siebie.
Ustawienie osi: Nacisnąć przycisk auto/slope (1). Na wskaźniku LC pulsuje wskaźnik osi X. Przyciskami plus/minus (5/6) można ustawić wartości liczbowe. Naciskając przycisk X-/Y (2) dokonuje się zmiany na oś Y. Następnie można nastawić wartość Y za pomocą przycisków plus i minus (5/6). Naciskając ponownie przycisk X-/Y (2) potwierdza się wprowadzone wartości. Następnie urządzenie ustawia się przyjmując wybrane wartości. Patrz poniższe rysunki.

W 1
płaszczyźnie

W 2
płaszczyznach

-
-
-
-
- auto

①
- auto
-
-
-

auto
slope






Ważne: Podczas niwelacji nie można wprowadzać kolejnych wartości, na wskaźniku LC pulsuje symbol niwelacji (17). Gdy symbol niwelacji gaśnie, jest ona zakończona i można wprowadzać nowe wartości.
! Przy cyfrowej funkcji nachylania aktywne jest Sensor-Automatic.

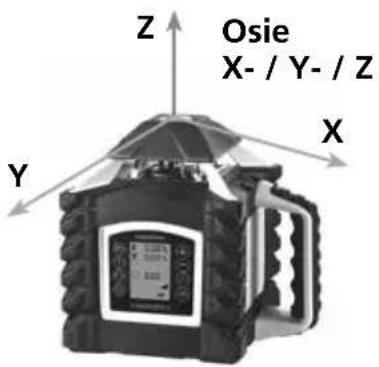

Osie X i Y są zaznaczone na urządzeniu.
Manualna funkcja nachylenia do 6° – w poziomie
Aktywując funkcję nachylenia wyłącza się funkcję Sensor-Automatic. Aby włączyć tryb manualny lasera należy przytrzymać przycisk włącz./ wył. wciśnięty przez dłuższy czas, aż pojawi się symbol ręki (19) na wskaźniku LC. W celu ustawienia płaszczyzny poziomej nacisnąć przycisk X/Y. Przyciski plus/minus umożliwiają mechaniczną regulację nachylenia. Osie X i Y mogą być przy tym regulowane osobno. Patrz poniższe rysunki.

Manualna funkcja nachylenia do 6° – w pionie

1.2.3.4.

(

3 sec
slopeslope

X/Y

⊕ - Y

X/Y
⊕ ⊖ ×
Po osiągnięciu maksymalnego zakresu nachylenia wynoszącego 6° laser zatrzymuje się, pulsuje i rozlega się sygnał dźwiękowy. Należy wówczas zredukować kąt nachylenia.
Manualna funkcja nachylenia > 6°
Większe nachylenia można uzyskać, stosując optymalną płytkę przechylną, nr art. 080.75.
Wskazówka: Najpierw pozwolić urządzeniu ustawić się samoczynnie i ustawić płytkę przechylną na zero. Następnie wyłączyć Sensor-Automatic – patrz na ten temat: Manualna funkcja nachylenia do 6°. Następnie nachylić urządzenie pod żądanym kątem.

Gdy pojawia się symbol ręki na wskaźniku LC, funkcja Sensor Automatic nie jest aktywna, niemożliwa jest niwelacja pozioma i pionowa.
Tryby lasera
Tryb rotacyjny
Przycisk rotacji można ustawiać różne prędkości: 0, 60, 120, 300, 600 obr./min
Tryb punktowy
Aby przejść do trybu punktowego, należy naciskać przycisk rotacji aż do momentu zatrzymania się lasera. Za pomocą przycisków kierunkowych można precyzyjnie ustawić laser w stosunku do płaszczyzny pomiarowej.
Tryb skanowania
Przycisk Scan pozwala na aktywację i ustawienie segmentu świetlnego w 4 różnych szerokościach. Segment pozycjonuje się przyciskami kierunkowymi.
Tryb odbiornika ręcznego
Praca z opcjonalnym odbiornikiem laserowym: Ustawić laser rotacyjny na maksymalną prędkość obrotową i włączyć odbiornik laserowy. W tym celu zapoznać się należy z instrukcją obsługi odpowiedniego odbiornika laserowego.

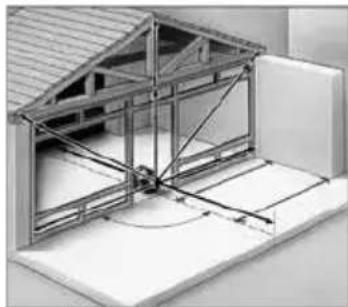

Praca z laserem referencyjnym i pionującym
Urządzenie jest wyposażone w dwa lasery referencyjne. W trybie poziomym można ze jego pomocą wyznaczyć pion. W trybie pionowym laser referencyjny służy do ustawiania urządzenia. W tym celu laser referencyjny ustawić równolegle do ściany. Wtedy pionowa płaszczyzna lasera ustawiona jest pod kątem prostym do ściany, patrz rysunek.

Kontrola Kalibracji - przygotowanie

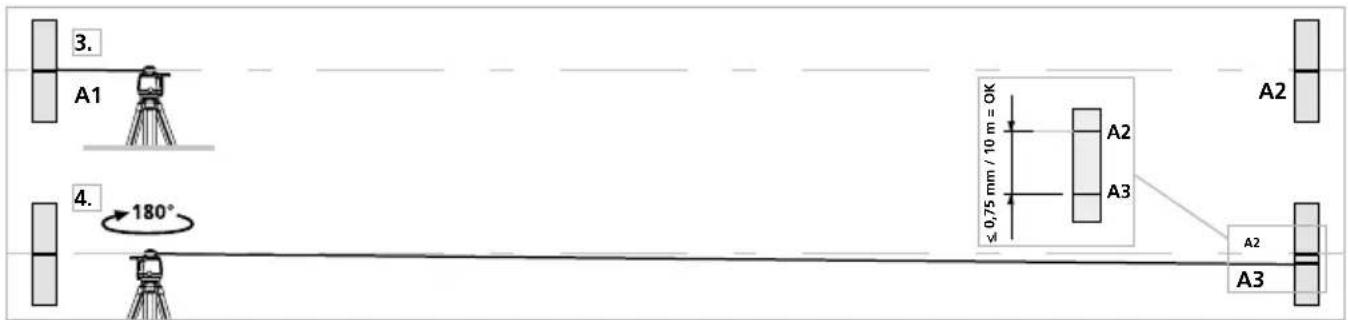

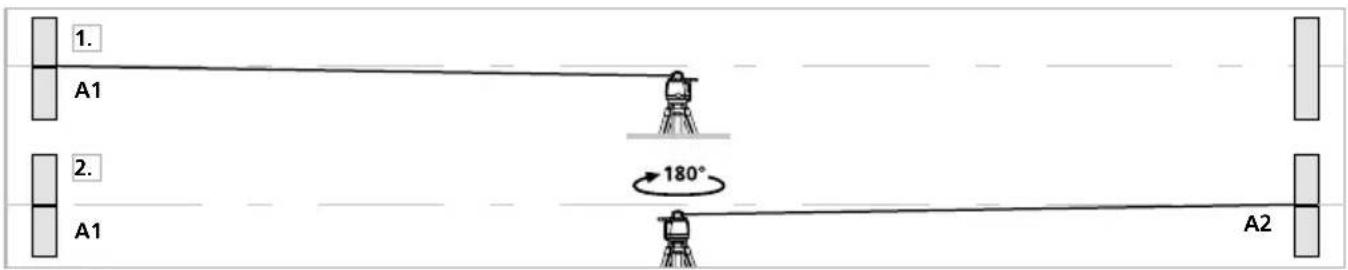

Można w każdej chwili sprawdzić kalibrację. Stawiamy niwelator w środku pomiędzy dwiema łatami (ścianami), które są oddalone o co najmniej 5 m. Proszę włączyć urządzenie. Dla najlepszego skontrolowania używamy statywu. WAŻNE: funkcja Sensor Automatic musi być aktywna.
- Zaznaczamy punkt A1 na ścianie.
- Obracamy niwelator o 180° i zaznaczamy punkt A2.

Kontrola Kalibracji
- Ustaw najbliżej jak to możliwe ściany na wysokości punktu zaznaczonego A1, ustaw instrument na osi X.
- Obróć niwelator o 180° i zaznacz punkt A3. Różnica pomiędzy A2 i A3 jest tolerancją dla osi X..
- Powtórzyć punkty 3 i 4 dla sprawdzenia osi Y i Z.

Jeżeli w osi X, Y lub Z odległość między punktami A2 i A3 przekracza 0,75 mm / 10 m, konieczne jest powtórzenie justowania. Skontaktuj się z lokalnym handlowcem lub serwisem Umarex Laserliner.
Tryb justowania
- Podczas justowania zwrócić uwagę na ustawienie lasera rotacyjnego. Justować zawsze wszystkie osie.
2. Włączyć urządzenie w trybie justowania:
Wyłączyć laser rotacyjny i włączyć go ponownie z wciśniętym przyciskiem auto/slope. Przytrzymać przy tym przycisk auto/slope wciśnięty tak długo, aż pulsować będzie wskaźnik osi X na wyświetlaczu LCD. Wtedy można zwolnić także przycisk auto/slope.

W trybie pracy poziomej (oś X, Y) pulsuje najpierw wskaźnik osi X. Za pomocą przycisku X/Y lasera rotacyjnego można przełączać osie X i Y.

W trybie pracy pionowej (oś Z) wyświetlana jest wyłącznie oś Y.
3. Korekta justowania:
Przyciskami plus/minus lasera rotacyjnego przesunąć laser z aktualnej pozycji na wysokość punktu referencyjnego A2. Laser zmienia swoją pozycę tylko w wyniku wielokrotnego naciśnięcia.

4. Zakończenie justowania:
Przerwanie: Wyłączenie (przycisk WŁ/WYŁ) urządzenia lasera rotacyjnego anuluje całe justowanie i przywraca poprzedni stan.

Zapis: Nowe justowanie zapisuje się przyciskiem auto/slope.

Pozycjonowanie: Laser obracać można za pomocą przycisków pozycjonowania zdalnego sterowania.


Należy regularnie sprawdzać justowanie przed użyciem, po zakończeniu transportu i po dłuższym przechowywaniu. Sprawdzać przy tym zawsze wszystkie osie.

Wskazówki dotyczące konserwacji i pielegnacji
Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym przechowywaniem należy wyjąć baterię. Przechowywać urządzenie w czystym, suchym miejscu.
Kalibracja
Przyrząd pomiarowy musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności i sprawności. Zalecana jest kalibracja co 1–2 lata. W tym celu należy w razie potrzeby skontaktować się ze sprzedawcą lub działem serwisu UMAREX-LASERLINER.
| Dane Techniczne (Zmiany zastrzeżone. 25W23) | |
| Automatyczne poziomowanie (zakres) ± 6° | |
| Dokładność ± 0,075 mm / 10 m | |
| Niwelacja pozioma / pionowa | automatyczna za pomocą elektronicznych libelek i serwomotorów. |
| Szybkość regulacji ok. 30 sek. w całym | kącie roboczym |
| Pionowy promień referencyjny rotacji 90° w stosunku do płaszczyzny | |
| Prędkość rotacji 0, 60, 120, 300, 600 obr/min. | |
| Pilot Podczerwień IR | |
| Długość fali lasera 635 nm | |
| Długość fali lasera pionującego 650 nm | |
| Klasa lasera 2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021) | |
| Wydajność wyjściowa lasera < 1 mW | |
| Stopień ochrony IP 66 | |
| Pobór mocy 4 x 1,2V HR14 (C) NiMH / 4 x 1,5V LR14 (C) | |
| Czas pracy akumulatora ok. 35 h | |
| Czas pracy baterii | ok. 50 h |
| Czas trwania ładowania akumulatora | ok. 7 h |
| Warunki pracy | -10°C ... 50°C, Wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, Wysokość robocza maks. 4000 m nad punktem zerowym normalnym |
| Warunki przechowywania | -10°C ... 70°C, Wilgotność powietrza maks. 80% wilgotności względnej |
| Wymiary (szer. x wys. x gł.) / Masa (łącznie z akumulatorem) | 215 x 205 x 165 mm / 2,6 kg |
| Pilot | |
| Pobór mocy 2 x 1,5 V typ AA | |
| Zasięg zdalnego sterowania | do 40 m (Podczerwień IR) |
| Wymiary (szer. x wys. x gł.) / Masa (łącznie z akumulatorem) | 63 x 130 x 24 mm / 0,15 kg |
Przepisy UE i UK oraz utylizacja
Urządzenie spełnia wszelkie normy wymagane do wolnego obrotu towarów w UE i UK.
Ten produkt, wraz z akcesoriami i opakowaniem, jest urządzeniem elektrycznym, które należy poddać recyklingowi w sposób przyjazny dla środowiska, zgodnie z dyrektywami europejskimi i brytyjskimi dotyczącymi zużytego sprzętu elektrycznego i elektronicznego, baterii i opakowań, w celu odzyskania cennych surowców. Urządzenia elektryczne, baterie i opakowania nie należą do odpadów domowych. Konsumenci są prawnie zobowiązani do bezpłatnego zwrotu zużytych baterii i akumulatorów do publicznego punktu zbiórki, punktu sprzedaży lub technicznego działu obsługi klienta. Przed oddaniem akumulatorów/baterii do utylizacji należy wyjąć baterie z urządzenia przy użyciu dostępnych na rynku narzędzi, uważając, aby ich nie zniszczyć, po czym oddać je do oddzielnej zbiórki. W przypadku jakichkolwiek pytań dotyczących wyjmowania baterii należy skontaktować się z działem serwisu UMAREX-LASERLINER. Należy skontaktować się z gminą w celu uzyskania informacji na temat odpowiednich zakładów utylizacji i przestrzegać odpowiednich instrukcji dotyczących utylizacji i bezpieczeństwa w punktach zbiórki.
Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: https://packd.li/ll/aek/in
!
