Quadrum DigiPlus 410 S - Puntatore laser Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Laser rotante da cantiere
Marca	Laserliner
Modello	Quadrum DigiPlus 410 S
Dimensioni (l x a x p)	215 x 205 x 165 mm
Peso (con batteria)	2,6 kg
Alimentazione	Batteria NiMH 4 x 1,2V HR14 (C) o pile 4 x 1,5V LR14 (C)
Autonomia	Circa 35 h (batteria) / 50 h (pile)
Tempo di carica della batteria	Circa 7 h
Campo di autolivellamento	±6°
Precisione	±0,075 mm / 10 m
Velocità di rotazione	0, 60, 120, 300, 600 giri/min
Lunghezza d'onda laser	635 nm (rotante), 650 nm (piombo)
Classe laser	2 / <1 mW
Grado di protezione	IP 66
Telecomando	Infrarosso, portata fino a 40 m, alimentazione 2 pile AA
Condizioni di lavoro	-10°C a 50°C, UR max 80%
Condizioni di stoccaggio	-10°C a 70°C, UR max 80%
Funzioni principali	Livellamento automatico, inclinazione digitale (DualGrade), inclinazione manuale, modalità rotazione/punto/scanner, sistema anti-deriva (ADS), laser di riferimento/piombo
Manutenzione e pulizia	Pulire con un panno leggermente umido; evitare detergenti e solventi
Sicurezza	Laser classe 2: non guardare il fascio, non dirigere verso persone, coprire superfici riflettenti
Pezzi di ricambio e riparabilità	Contattare il servizio post-vendita UMAREX-LASERLINER; calibrazione annuale raccomandata
Informazioni generali	Conforme alle norme UE e GB; riciclaggio secondo direttive RAEE

Domande frequenti - Quadrum DigiPlus 410 S Laserliner

Come accendere il laser rotante?

Premere il tasto ACCENSIONE/SPEGNIMENTO (4). L'apparecchio si allinea automaticamente. In modalità orizzontale, posizionarlo su una superficie piana o su un treppiede. In modalità verticale, posizionarlo sui piedi laterali.

Cosa fare se il laser non si allinea automaticamente?

Verificare che l'inclinazione non superi ±6°. Se l'angolo è troppo grande, il laser lampeggia e viene emesso un segnale acustico. Riposizionare l'apparecchio su una superficie più piana. Assicurarsi che il Sensor Automatic sia attivato (nessun simbolo mano).

Come utilizzare la funzione di inclinazione digitale (DualGrade)?

Premere il tasto auto/slope (1). Il display dell'asse X lampeggia. Utilizzare i tasti Più/Meno (5/6) per regolare il valore. Passare all'asse Y con il tasto X/Y (2) e regolare. Confermare premendo di nuovo X/Y. L'apparecchio si posiziona automaticamente.

Come attivare il sistema anti-deriva (ADS)?

Dopo l'accensione e il livellamento, premere il tasto Tilt (8). "TILT" lampeggia ogni secondo durante la fase di regolazione (30 s), poi lentamente una volta attivato. L'ADS protegge dagli errori di misura in caso di movimento.

Cosa significano i lampeggi del laser e i segnali acustici?

Se il laser lampeggia e viene emesso un segnale acustico, ciò può indicare un superamento del campo di autolivellamento (±6°), un'inclinazione eccessiva in modalità manuale o una perdita di riferimento in ADS. Consultare il manuale per i casi specifici.

Come cambiare le pile o ricaricare la batteria?

Svitare la vite di fissaggio (I) e rimuovere il vano. Utilizzare l'alimentatore fornito per ricaricare la batteria tramite la presa (J). Il LED del caricabatterie (N) rosso indica la carica, verde indica la fine. È possibile utilizzare anche pile alcaline (4 x LR14) nel vano pile (K).

Come utilizzare la modalità scanner?

Premere il tasto Scanner (7) per attivare la modalità. Utilizzare i tasti direzionali (20,21) per posizionare il segmento di luminosità intensa. La larghezza del segmento può essere regolata premendo più volte il tasto Scanner.

Come controllare la calibrazione dell'apparecchio?

Posizionare l'apparecchio tra due muri distanti almeno 5 m. Utilizzare la modalità punto per segnare A1, ruotare di 180° per A2, quindi avvicinarsi ad A1 e ruotare di 180° per A3. Se la differenza tra A2 e A3 supera 0,75 mm/10 m, contattare il servizio assistenza per una regolazione.

Quali precauzioni di sicurezza devo prendere?

Non guardare mai il fascio laser diretto o riflesso. Non dirigere il laser verso persone. Coprire le superfici riflettenti. Utilizzare il laser all'altezza degli occhi (tra 1,40 e 1,90 m). Tenere conto delle normative locali.

Come pulire e mantenere l'apparecchio?

Pulire tutti i componenti con un panno leggermente umido. Non utilizzare detergenti, abrasivi o solventi. Rimuovere la batteria prima di una conservazione prolungata. Conservare in un luogo asciutto e pulito. Far calibrare l'apparecchio ogni anno.

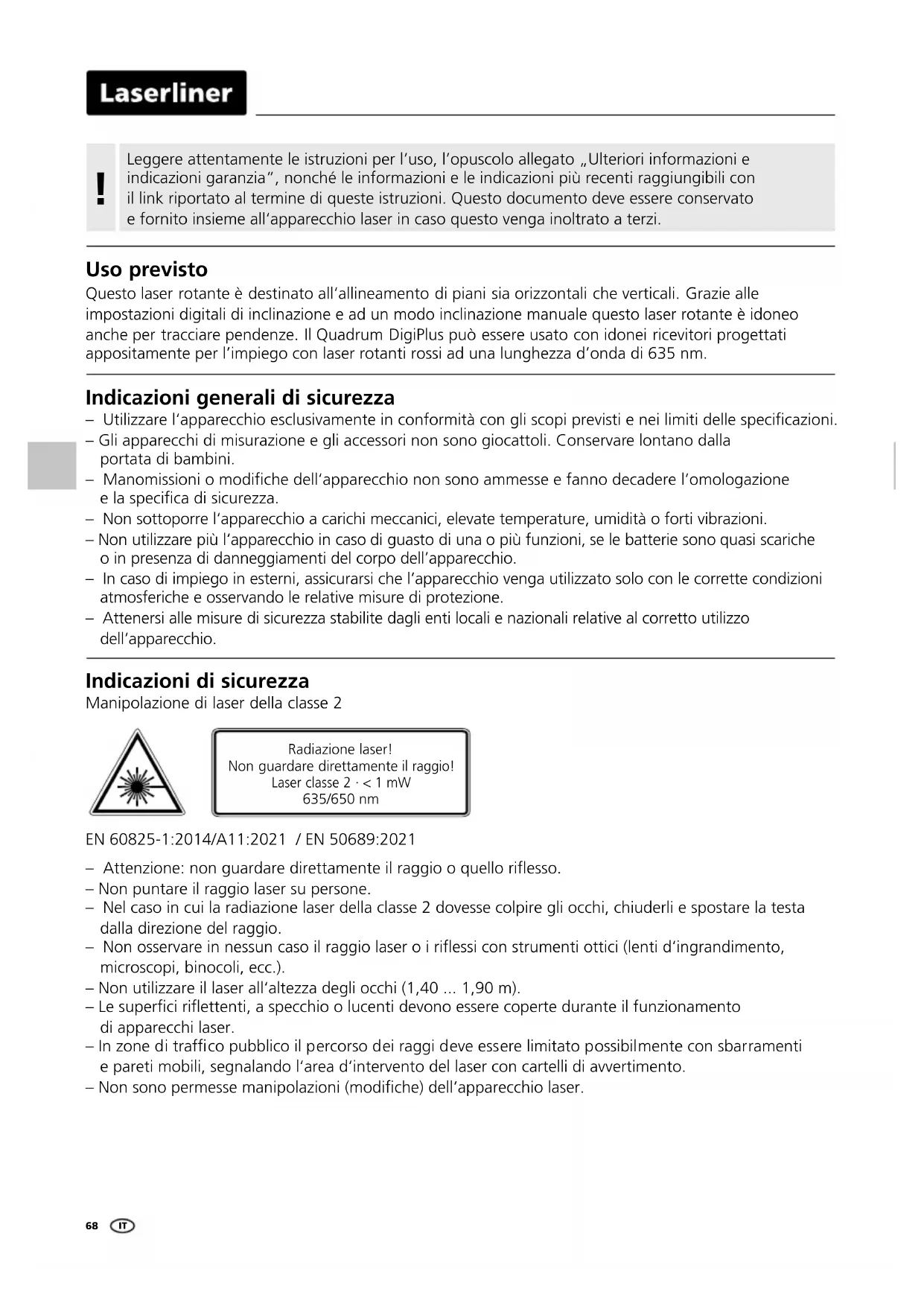

MANUALE UTENTE Quadrum DigiPlus 410 S Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Uso previsto

Questo laser rotante è destinato all'allineamento di piani sia orizzontali che verticali. Grazie alle impostazioni digitali di inclinazione e ad un modo inclinazione manuale questo laser rotante è idoneo anche per tracciare pendenze. Il Quadrum DigiPlus può essere usato con idonei ricevitori progettati appositamente per l'impiego con laser rotanti rossi ad una lunghezza d'onda di 635 nm.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni, se le batterie sono quasi scariche o in presenza di danneggiamenti del corpo dell'apparecchio.
• In caso di impiego in esterni, assicurarsi che l'apparecchio venga utilizzato solo con le corrette condizioni atmosferiche e osservando le relative misure di protezione.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 · < 1 mW 635/650 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Caratteristiche particolari del prodotto e funzioni

Il laser rotante si orienta da solo. Viene portato nella posizione di base necessaria, all'interno di un angolo di lavoro di ±6^ . La regolazione di precisione viene svolta subito dal sistema automatico: tre sensori di misura elettronici rilevano gli assi X, Y e Z.

BLOCCO di trasporto: durante il trasporto l'apparecchio è protetto da uno speciale freno motore.

Protezione da polvere ed acqua – gli strumenti di misura sono caratterizzati da una particolare protezione dalla polvere e dalla pioggia.

L'Anti-Drift-System (ADS) previene misure scorrette. Il principio di funzionamento:

30 secondi dopo l'attivazione dell'ADS, il laser viene sottoposto a costante controllo del suo corretto orientamento. Se l'apparecchio si sposta sotto l'azione di influenze esterne o se il laser si allontana dal suo punto di riferimento in altezza, il laser resta fermo e lampeggia. TILT rimane acceso, viene visualizzato un triangolo di segnalazione sul display LC ed emesso un segnale acustico. Per poter continuare a lavorare, premere di nuovo il tasto Tilt o spegnere e riaccendere l'apparecchio. In questo modo si evitano misure scorrette in maniera semplice e sicura.

All'accensione, l'ADS non è attivo. Per proteggere l'apparecchio configurato da spostamenti per influenze esterne, è necessario attivare l'ADS premendo il tasto Tilt. La funzione ADS viene segnalata dal lampeggio di „TILT“ sul display LC, si veda la figura in basso.

l'ADS si attiva il sistema di controllo solo dopo 30 secondi dal livellamento completo del laser (fase di configurazione). „TILT lampeggia una volta al secondo durante la fase di configurazione, lampeggio più lento con ADS attivo.

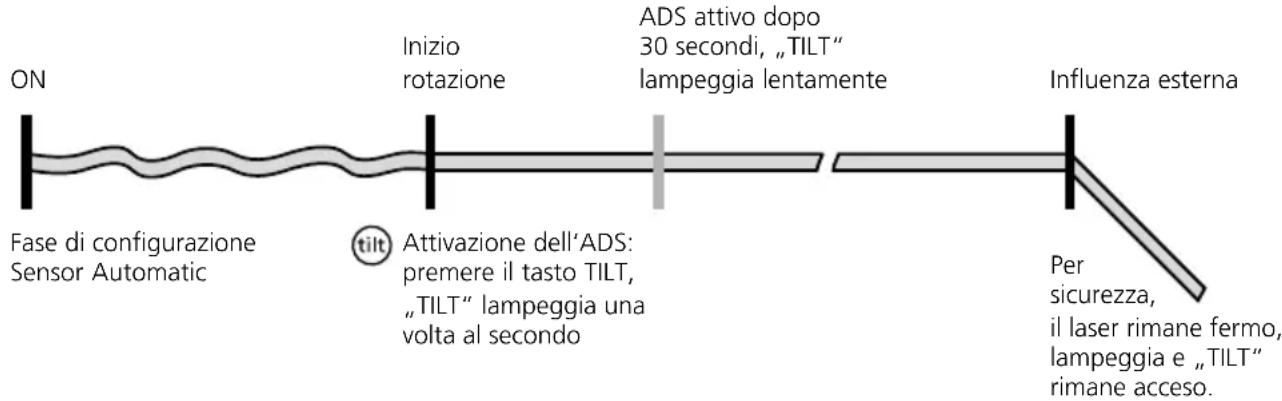

Modo di funzionamento dell'ADS

Laserliner

Reticoli spaziali: per la visualizzazione dei piani laser e delle funzioni.

auto: puntamento automatico / man: puntamento manuale

auto

Livellamento orizzontale

auto auto x auto y

Livellamento verticale

Inclinazione dell'asse X

Inclinazione dell'asse Y

slope

Inclinazione

Angolo di 90°

Funzione di linea a piombo

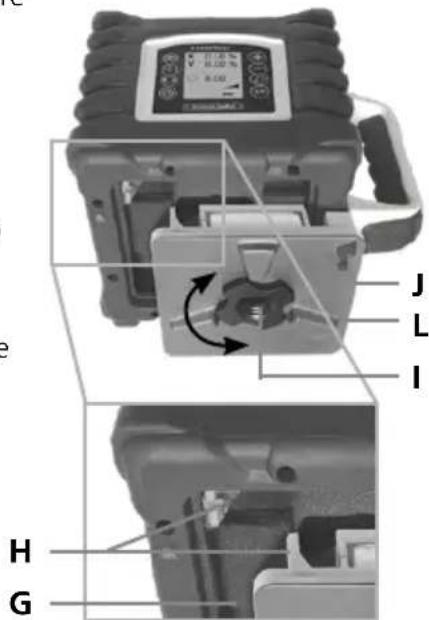

Impiego e rimozione delle batterie / accumulatori, e carica dell'accumulatore

- Prima di utilizzare l'apparecchio caricare completamente l'accumulatore.

- Utilizzare l'alimentatore/il caricabatterie solo in locali chiusi evitando di esporlo all'umidità o alla pioggia altrimenti si corre il rischio di scosse elettriche.

- La batteria può essere ricaricata solo con l'alimentatore fornito e può essere utilizzata esclusivamente con questo apparecchio laser. Si corre altrimenti il rischio di ferimenti e di incendi.

- Non aprire la batteria ricaricabile. Pericolo di cortocircuito!

- Collegare l'unità di ricarica alla rete elettrica e al connettore di ricarica (J) del vano accumulatore (L). Utilizzare solo l'apparecchio di ricarica in dotazione. Impiegandone uno errato, la garan-zia diventa nulla. L'accumulatore può essere ricaricato anche all'esterno dell'apparecchio.

- Mentre l'accumulatore si ricarica, il LED dell'apparecchio di ricarica (N) è acceso in rosso. La ricarica è completa quando il LED si accende in verde. Se l'apparecchio non è collegato all'unità di ricarica, il LED dell'apparecchio di ricarica lampeggia.

- Inserire l'accumulatore (L) ovvero il vano batterie (K) nell'apposito vano (G) e fissarli con la vite di fissaggio (I). Instaurare nel frattempo i contatti elettrici (H).

- Con accumulatore inserito, l'apparecchio può essere utilizzato anche durante la fase di ricarica.

- In alternativa si possono utilizzare anche pile alcaline (4 di tipo C). Collocarle nel vano delle pile (K). facendo attenzione ai simboli di installazione.

- Se sul display LC il simbolo della batteria (14) lampeggia costantemente, significa che si devono sostituire o ricaricare le batterie.

- Prima di levare la batteria, spegnere l'apparecchio e sezionarlo dalla rete di alimentazione. Per rimuovere l'accumulatore o le batterie allentare la vite di fissaggio (I) e tirare fuori il comparto accumulatore (L) o il comparto della batteria (K).

Inserimento delle batterie nel telecomando

(2 x 1,5V LR6 (AA)) come indicato dai simboli di installazione.

Fare attenzione alle corretta polarità.

A Uscita laser di riferimento / a piombo
B Testa prismatica / uscita raggio laser
C Diodi di ricezione per telecomando (4 x)
D Pannello di controllo
E Display LC
F Filettatura da 5/8" / Uscita laser di riferimento / a piombo
G Vano di inserimento per accumulatore e vano batterie

H Contatti elettrici

I Dado di fissaggio vano batterie o accumulatore
J Connettore di ricarica

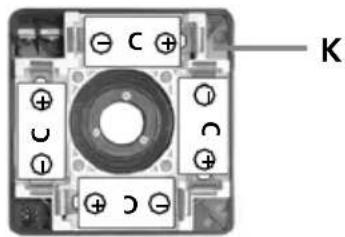

K Vano delle pile
L Vano accumulatore
M Apparecchio di ricarica / alimentatore
N Indicatore di funzionamento rosso: accumulatore in carica verde: carica terminata

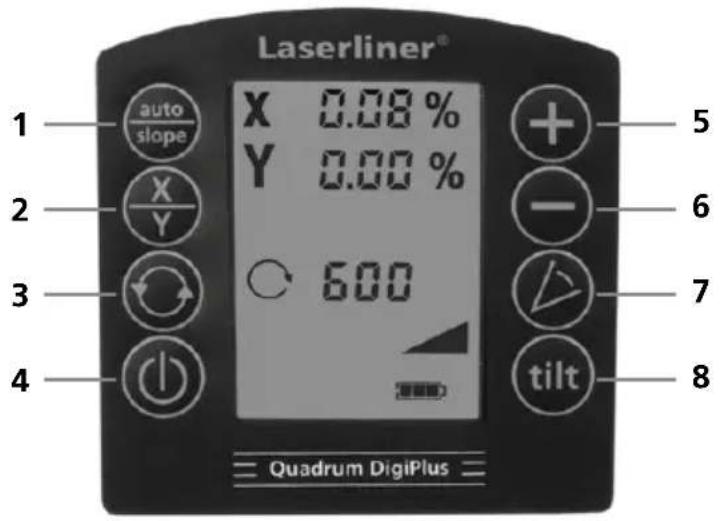

Pannello di controllo Quadrum DigiPlus

1 Funzione auto/slope
2 Commutazione assi X e Y
3 Selezione velocità di rotazione 600 / 300 / 120 / 60 / 0 giri/min
4 Tasto ON/OFF
5 Tasto Più per la regolazione dell'inclinazione nella modalità digitale e manuale
6 Tasto Meno per regolazione dell'inclinazione nella modalità digitale e manuale
7 Modalità di scansione
8 Funzione Tilt
9 Indicazione della regolazione d'inclinazione sull'asse X
10 Indicazione della regolazione d'inclinazione sull'asse Y
11 Simbolo di pericolo della funzione Tilt
12 Indicazione della modalità di scansione
13 Indicazione della funzione DualGrade
14 Indicazione dello stato di carica batterie
15 Indicazione della modalità di calibrazione
16 Indicazione della velocità
17 Indicazione del livellamento
18 Indicazione della funzione Tilt
19 Indicazione della modalità manuale
20 Tasto di posizionamento (rotazione antioraria)
21 Tasto di posizionamento (rotazione oraria)

Livellamento orizzontale e verticale

• Orizzontale: piazzare l'apparecchio su una superficie possibilmente livellata o fissarlo su un treppiede.
• Verticale: collocare l'apparecchio sui piedini laterali. Il pannello di controllo è rivolto verso l'alto. L'apparecchio può essere montato per il modo operativo verticale su un treppiede servendosi di un supporto a parete opzionale (n. art. 080.70).

- Premere il tasto ON/OFF.

Il laser rotante si orienta automaticamente alla sua accensione.

- L'apparecchio si livella automaticamente entro un campo di ± 6°. Durante la fase di configurazione il laser lampeggia e la testa prismatica è ferma. Al termine del livellamento il laser è costantemente acceso ruota al numero di giri massimo. Vedi anche il capitolo „Sensore automatico“ e „ADS Tilt“.

Se ,apparecchio è troppo inclinato (oltre 6°), la testa prismatica resta ferma, il laser lampeggia e viene emesso un segnale acustico. In questo caso l'apparecchio deve essere collocato su una superficie meno inclinata.

Posizionamento del piano verticale del laser

Nel modo operativo verticale il piano laser può essere posizionato esattamente. Il sensore automatico rimane attivo e livella il piano laser verticale. Vedi la figura seguente.

Al raggiungimento del campo massimo di inclinazione di 6°, il laser rimane fermo, lampeggia e viene emesso un segnale acustico. Ridurre quindi l'angolo di inclinazione.

Laserliner

Funzione digitale di inclinazione (funzione DualGrade)

Il piano orizzontale può essere inclinato digitalmente sugli assi X e Y. L'inclinazione massima su un piano può raggiungere il ±10%, il valore massimo inserito per ogni asse si riduce quando questi vengono sommati. I valori vengono visualizzati sull'ampio display LC e possono essere immessi singolarmente.

Impostazione degli assi: premere il tasto auto/slope (1). Sul display LC lampeggia l'indicatore dell'asse X. Con i tasti Più e Meno (5/6) si possono regolare i valori numerici. Premendo il tasto X/Y (2) si commuta sull'asse Y, il cui valore può ora essere regolato con i tasti Più e Meno (5/6). Premendo di nuovo il tasto X/Y (2) si conferma il valore inserito. L'apparecchio si regola quindi sul valore desiderato. Vedi le seguenti figure.

Su un piano

Su 2 piani

1. 1. 1. 1. 5. auto

            ①

auto slope

Importante: Durante il livellamento non si possono immettere altri valori; sul display LC lampeggia il simbolo di livellamento (17). Quando si spegne il simbolo del livellamento significa che il livellamento è terminato e si possono impostare nuovi valori.

Con la funzione digitale di inclinazione, il sensore automatico è attivo.

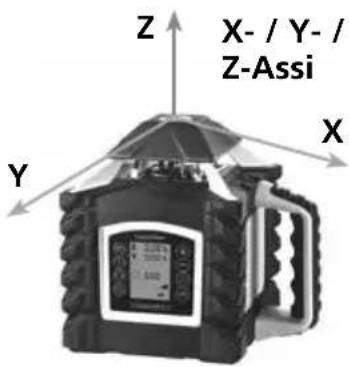

Gli assi X e Y sono contrassegnati sull'apparecchio.

Funzione di inclinazione manuale fino a 6° – in orizzontale

Quando si attiva la funzione di inclinazione, si disattiva il sensore automatico. Per attivare la modalità manuale del laser, tenere premuto il tasto ON/OFF fino a quando non viene visualizzato il simbolo di „manuale” (19) sul display LC. Per impostare il piano orizzontale premere il tasto X/Y. I tasti Più e Meno permettono di regolare l’inclinazione tramite motorino. Gli assi X e Y possono essere regolati singolarmente. Vedi le seguenti figure.

Funzione di inclinazione manuale fino a 6° – in verticale

1.2.3.4.

(

3 sec

slopeslope

X Y

⊕ - Y

1.

X/Y

Al raggiungimento del campo massimo di inclinazione di 6°, il laser rimane fermo, lampeggia e viene emesso un segnale acustico. Ridurre l'angolo di inclinazione.

Funzione di inclinazione manuale > 6°

Inclinazioni notevoli possono essere ottenute mediante la piastra goniometrica opzionale (cod. art. 080.75).

SUGGERIMENTO: prima far posizionare l'apparecchio da solo e regolare la piastra goniometrica su zero. Disattivare quindi il sensore automatico; si veda: funzione di inclinazione manuale fino a 6°. Infine inclinare l'apparecchio dell'angolo desiderato.

! Quando viene visualizzato il simbolo di „manuale“ sul display LC, il sensore automatico non è attivo e non può quindi aver luogo il livellamento orizzontale e verticale.

Modi laser

Modalità di rotazione

Attraverso il tasto di rotazione si possono regolare diverse velocità: 0, 60, 120, 300, 600 g/min

Modalità puntuale

Per accedere al modo puntuale, premere ripetutamente il tasto di rotazione finché il laser cessa di ruotare. Il laser può essere esattamente posizionato per mezzo dei tasti direzionali rispetto al livello di misurazione.

Modo scan

Attraverso il tasto Scan è possibile attivare e quindi regolare un segmento a luce intensa in 4 diverse ampiezze. Il segmento viene posizionato per mezzo dei tasti direzionali.

Modo di ricezione manuale

Lavoro con il ricevitore laser opzionale: Impostare il laser rotante sulla velocità massima e attivare il ricevitore laser. Vedi le istruzioni per l'uso di un corrispondente ricevitore laser.

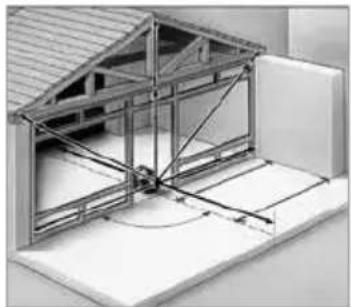

Operazioni con il laser di riferimento o a piombo

L'apparecchio ha due laser di riferimento. Nel modo operativo orizzontale, con esso si può individuare il piede della perpendicolare. Nel modo operativo verticale il laser di riferimento serve ad orientare l'apparecchio. A tal fine regolare il laser di riferimento parallelamente alla parete. Ora il piano verticale del laser è ortogonale alla parete, vedi immagine.

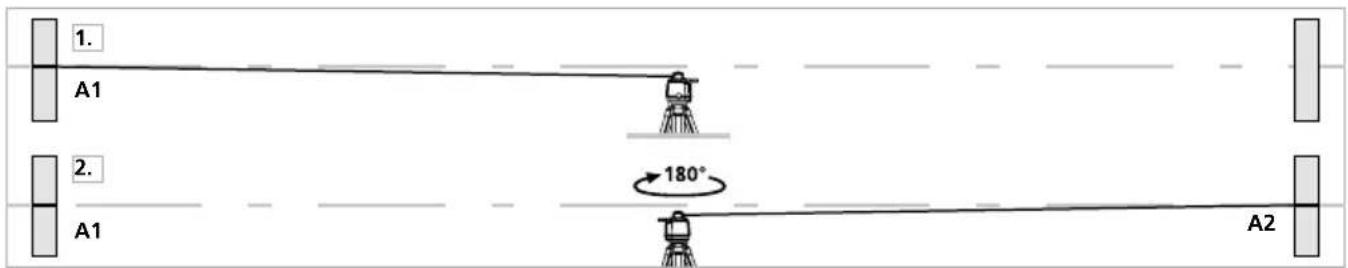

Verifica della calibratura

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l'apparecchio. Per una verifica ottimale, usate un treppiede. IMPORTANTE! Il sensore automatico deve essere attivo.

1. Marcate il punto A1 sulla parete.
2. Ruotate l'apparecchio di 180° e marcate il punto A2.
   A questo punto avrete un riferimento orizzontale tra A1 e A2.

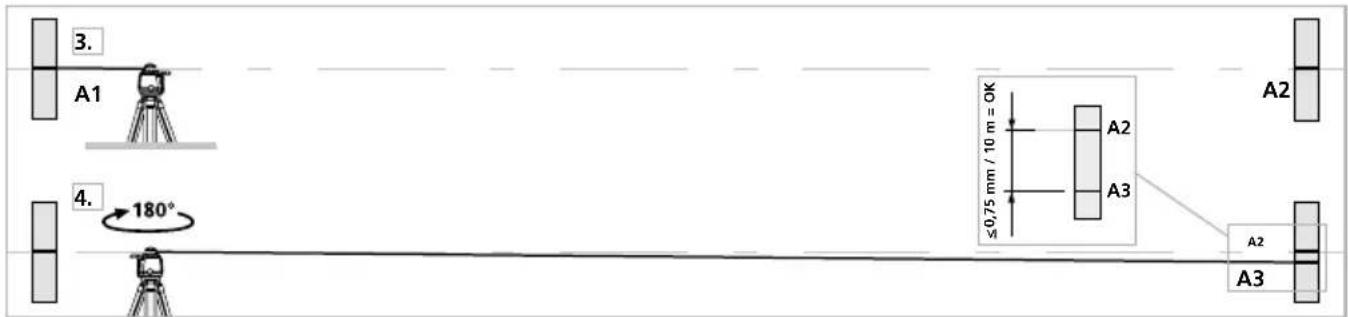

Esecuzione

1. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1, e allineate l'apparecchio all'asse X.
2. Ruotate l'apparecchio di 180° e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza per l'asse X.
3. Per verificare gli assi Y e Z ripetere le fasi 3 e 4.

Se sugli assi X, y o Z la distanza tra i punti A2 e A3 è superiore a 0,75 mm / 10 m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Modalità di regolazione

1. Durante la regolazione prestare attenzione al posizionamento del laser rotante. Regolare sempre tutti gli assi.

2. Portare l'apparecchio nella modalità di regolazione:

Disattivare il laser rotante e riaccenderlo premendo il tasto auto/slope. Tenere premuto il tasto auto/slope fino a quando non viene visualizzato a display il simbolo dell'asse X. Smettere quindi di far pressione sul tasto.

Nell'esercizio orizzontale (asse X, Y) il primo simbolo a lampeggiare è quello dell'asse X. Il tasto X/Y del laser rotante permette di commutare tra i due assi.

Nell'esercizio verticale (asse Z) viene indicato solo l'asse Y.

1. Correzione della regolazione:

Con i tasti Più e Meno del laser rotante spostare il laser dalla sua posizione attuale all'altezza del punto di riferimento A2. Il laser cambia la sua posizione solo dopo che si sono premuti più volte i tasti.

1. Fine della regolazione:

Annullamento: Spegnendo il laser rotante (tasto ON/OFF), l'intera regolazione viene annullata e viene ripristinato lo stato precedente.

Salvataggio: Salvataggio: con il tasto auto/slope si salva la nuova regolazione.

Posizionamento: Il laser può essere girato con i tasti di posizionamento del telecomando.

Controllare regolarmente la regolazione prima dell'uso e dopo il trasporto o un lungo periodo di immagazzinamento, controllando sempre tutti gli assi.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento. Si consigliano intervalli di taratura di un anno. Se necessario contattare il proprio rivenditore oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Dati tecnici (Con riserva di modifiche tecniche. 25W23)
Range di autolivellamento ± 6°
Precisione ± 0,075 mm / 10 m
Livellamento orizzontale / verticale	Automatico con livelle elettroniche e servomotori.
Velocità di regolazione	circa 30 sec. su tutto l'angolo di lavoro
Fascio di riferimento perpendicolare	90° rispetto al livello di rotazione
Velocità di rotazione 0, 60, 120, 300, 600 g/min
Telecomando ad infrarossi IR
Lunghezza delle onde laser	635 nm
Lunghezza dell'onda laser del laser a piombo	650 nm
Classe laser	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Potenza d'uscita laser < 1 mW
Grado di protezione IP 66
Alimentazione 4 x 1,2V HR14 (C) NiMH / 4 x 1,5V	LR14 (C)
Durata di funzionamento ad accumulatore rosso ca. 35 h
Durata di funzionamento a batterie rosso ca. 50 h
Durata di carica dell'accumulatore ca. 7 ore
Condizioni di lavoro	-10°C ... 50°C, Umidità dell'aria max. 80% rH, non condensante, Altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C ... 70°C, Umidità dell'aria max. 80% rH
Dimensioni (L x A x P) / Peso (compr. accumulatore)	215 x 205 x 165 mm / 2,6 kg
Telecomando
Alimentazione 2 da 1,5 V tipo AA
Portata del telecomando IR-Control fino a 40 m (infrarossi IR)
Dimensioni (L x A x P) / Peso (compr. accumulatore)	63 x 130 x 24 mm / 0,15 kg

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime. Gli apparecchi elettrici, le batterie e i materiali di imballaggio non devono essere gettati nei rifiuti domestici. Gli utilizzatori sono tenuti per legge a consegnare gratuitamente batterie e accumulatori usati presso un centro di raccolta autorizzato, nei punti vendita o all'assistenza tecnica. Gli accumulatori/le batterie devono essere rimosse dall'apparecchio senza danni utilizzando un utensile reperibile in commercio e destinate alla raccolta differenziata prima di restituire l'apparecchio per lo smaltimento. Per domande sulla rimozione della batteria potete rivolgervi al reparto assistenza di UMAREX-LASERLINER. Informatevi presso il vostro comune sui centri di raccolta autorizzati allo smaltimento e osservare le relative avvertenze per lo smaltimento e la sicurezza nei centri di recupero.

Per ulteriori informazioni e indicazioni di sicurezza: https://packd.li/ll/aek/in

Quadrum DigiPlus

!
