Produkttyp	Baustellen-Rotationslaser
Marke	Laserliner
Modell	Quadrum DigiPlus 410 S
Abmessungen (B x H x T)	215 x 205 x 165 mm
Gewicht (mit Akku)	2,6 kg
Stromversorgung	NiMH-Akku 4 x 1,2 V HR14 (C) oder Batterien 4 x 1,5 V LR14 (C)
Betriebsdauer	Ca. 35 h (Akku) / 50 h (Batterien)
Ladezeit des Akkus	Ca. 7 h
Selbstnivellierbereich	±6°
Genauigkeit	±0,075 mm / 10 m
Drehzahlen	0, 60, 120, 300, 600 U/min
Laserwellenlänge	635 nm (rotativ), 650 nm (Lot)
Laserklasse	2 / <1 mW
Schutzart	IP 66
Fernbedienung	Infrarot, Reichweite bis zu 40 m, Stromversorgung 2 AA-Batterien
Arbeitsbedingungen	-10°C bis 50°C, max. rel. Luftfeuchte 80%
Lagerbedingungen	-10°C bis 70°C, max. rel. Luftfeuchte 80%
Hauptfunktionen	Automatische Nivellierung, digitale Neigung (DualGrade), manuelle Neigung, Rotations-/Punkt-/Scannermodus, Anti-Drift-System (ADS), Referenz-/Lotlaser
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen; Reinigungsmittel und Lösungsmittel vermeiden
Sicherheit	Laserklasse 2: Nicht in den Strahl blicken, nicht auf Personen richten, reflektierende Oberflächen abdecken
Ersatzteile und Reparatur	Kontaktieren Sie den Kundendienst UMAREX-LASERLINER; jährliche Kalibrierung empfohlen
Allgemeine Informationen	Entspricht EU- und GB-Normen; Recycling gemäß WEEE-Richtlinien

Häufig gestellte Fragen - Quadrum DigiPlus 410 S Laserliner

Wie schalte ich den Rotationslaser ein?

Drücken Sie die EIN/AUS-Taste (4). Das Gerät nivelliert sich automatisch. Im horizontalen Modus stellen Sie es auf eine ebene Fläche oder ein Stativ. Im vertikalen Modus stellen Sie es auf die Seitenfüße.

Was tun, wenn sich der Laser nicht automatisch nivelliert?

Überprüfen Sie, ob die Neigung ±6° nicht überschreitet. Ist der Winkel zu groß, blinkt der Laser und ein akustisches Signal ertönt. Stellen Sie das Gerät auf eine ebenere Fläche. Stellen Sie sicher, dass der Sensor Automatic aktiviert ist (kein Handsymbol).

Wie verwende ich die digitale Neigungsfunktion (DualGrade)?

Drücken Sie die Taste auto/slope (1). Die Anzeige der X-Achse blinkt. Verwenden Sie die Tasten Plus/Minus (5/6), um den Wert einzustellen. Wechseln Sie mit der Taste X/Y (2) zur Y-Achse und stellen Sie ein. Bestätigen Sie durch erneutes Drücken von X/Y. Das Gerät positioniert sich automatisch.

Wie aktiviere ich das Anti-Drift-System (ADS)?

Nach dem Einschalten und Nivellieren drücken Sie die Taste Tilt (8). "TILT" blinkt während der Einstellphase (30 s) jede Sekunde, dann langsam nach Aktivierung. Das ADS schützt vor Messfehlern bei Bewegungen.

Was bedeuten das Blinken des Lasers und die akustischen Signale?

Wenn der Laser blinkt und ein akustisches Signal ertönt, kann dies auf eine Überschreitung des Selbstnivellierbereichs (±6°), eine zu starke Neigung im manuellen Modus oder einen Referenzverlust unter ADS hinweisen. Konsultieren Sie die Anleitung für spezifische Fälle.

Wie wechsle ich die Batterien oder lade den Akku?

Schrauben Sie die Befestigungsschraube (I) heraus und entnehmen Sie das Fach. Verwenden Sie das mitgelieferte Netzteil, um den Akku über die Buchse (J) zu laden. Die rote LED des Ladegeräts (N) zeigt den Ladevorgang an, grün zeigt das Ende an. Sie können auch Alkalibatterien (4 x LR14) im Batteriefach (K) verwenden.

Wie verwende ich den Scannermodus?

Drücken Sie die Taste Scanner (7), um den Modus zu aktivieren. Verwenden Sie die Richtungstasten (20,21), um das Segment mit intensiver Helligkeit zu positionieren. Die Breite des Segments kann durch mehrmaliges Drücken der Scanner-Taste eingestellt werden.

Wie überprüfe ich die Kalibrierung des Geräts?

Stellen Sie das Gerät zwischen zwei mindestens 5 m voneinander entfernten Wänden auf. Verwenden Sie den Punktmodus, um A1 zu markieren, drehen Sie es um 180° für A2, nähern Sie sich dann A1 und drehen Sie es um 180° für A3. Wenn die Abweichung zwischen A2 und A3 0,75 mm/10 m überschreitet, wenden Sie sich an den Kundendienst für eine Justierung.

Welche Sicherheitsvorkehrungen muss ich treffen?

Blicken Sie niemals direkt oder indirekt in den Laserstrahl. Richten Sie den Laser nicht auf Personen. Decken Sie reflektierende Oberflächen ab. Verwenden Sie den Laser auf Augenhöhe (zwischen 1,40 und 1,90 m). Beachten Sie die örtlichen Vorschriften.

Wie reinige und pflege ich das Gerät?

Reinigen Sie alle Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungs-, Scheuer- oder Lösungsmittel. Entfernen Sie den Akku vor längerer Lagerung. Lagern Sie das Gerät an einem trockenen, sauberen Ort. Lassen Sie das Gerät jährlich kalibrieren.

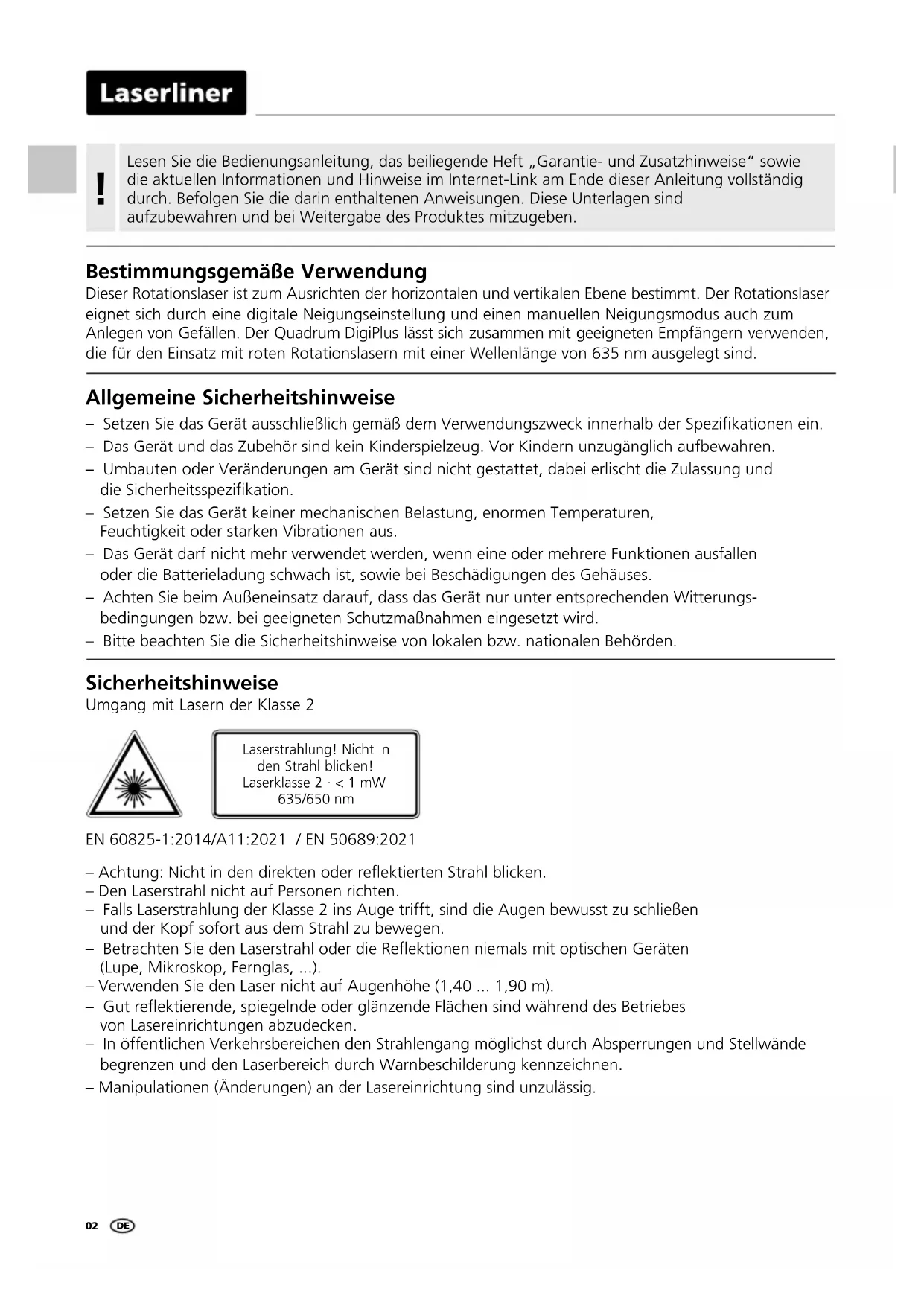

BEDIENUNGSANLEITUNG Quadrum DigiPlus 410 S Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Produktes mitzugeben.

Bestimmungsgemäße Verwendung

Dieser Rotationslaser ist zum Ausrichten der horizontalen und vertikalen Ebene bestimmt. Der Rotationslaser eignet sich durch eine digitale Neigungseinstellung und einen manuellen Neigungsmodus auch zum Anlegen von Gefällen. Der Quadrum DigiPlus lässt sich zusammen mit geeigneten Empfängern verwenden, die für den Einsatz mit roten Rotationslasern mit einer Wellenlänge von 635 nm ausgelegt sind.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Das Gerät und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist, sowie bei Beschädigungen des Gehäuses.
• Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken!

Laserklasse 2 · < 1 mW 635/650 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
- Den Laserstrahl nicht auf Personen richten.
- Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
- Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
- Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
- Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
- In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
- Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
- Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Besondere Produkteigenschaften und Funktionen

Der Rotationslaser richtet sich selbständig aus. Er wird in die benötigte Grundstellung aufgestellt – innerhalb des Arbeitswinkels von ±6^ . Die Feineinstellung übernimmt sofort die Automatik: Drei elektronische Messensoren erfassen dabei die X-, Y- und Z-Achse.

Transport LOCK: Das Gerät wird mit einer speziellen Motorbremse beim Transport geschützt.

Schutz vor Staub und Wasser – Das Gerät zeichnet sich durch besonderen Schutz vor Staub und Regen aus.

Das Anti-Drift-System (ADS) verhindert Fehlmessungen. Das Funktionsprinzip: Der Laser wird 30 Sekunden nach dem Aktivieren des ADS permanent auf eine korrekte Ausrichtung überprüft. Wird das Gerät durch äußere Einwirkungen bewegt oder verliert der Laser seine Höhenreferenz, bleibt der Laser stehen und blinkt. Zusätzlich leuchtet TILT permanent, ein Warndreieck erscheint im LC-Display und ein Warnsignal ertönt. Um weiterarbeiten zu können, die Tilt-Taste erneut drücken oder das Gerät aus- und einschalten. Fehlmessungen werden so einfach und sicher verhindert.

☑ Das ADS ist nach dem Einschalten nicht aktiv. Um das eingerichtete Gerät vor Lageveränderungen durch Fremdeinwirkung zu schützen, muss das ADS durch Drücken der Tilt-Taste aktiviert werden. Die ADS-Funktion wird durch Blinken von „TILT“ im LC-Display angezeigt, siehe Schaubild unten.

Das ADS schaltet erst 30 Sek. nach vollständiger Nivellierung des Lasers die Überwachung scharf (Einrichtphase). „TILT“ blinkt im Sekundentakt während der Einrichtungsphase, langsames Blinken, wenn ADS aktiv ist.

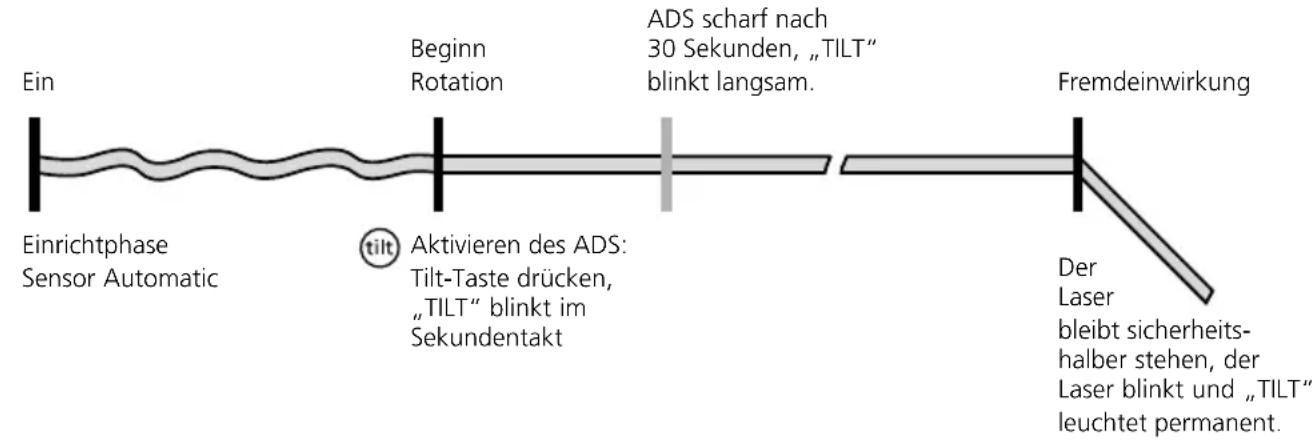

Funktionsweise ADS

Laserliner

Raumgitter: Diese zeigen die Laserebenen und Funktionen an.

auto: Automatische Ausrichtung / man: Manuelle Ausrichtung

Neigungen 90° Winkel Lotfunktion

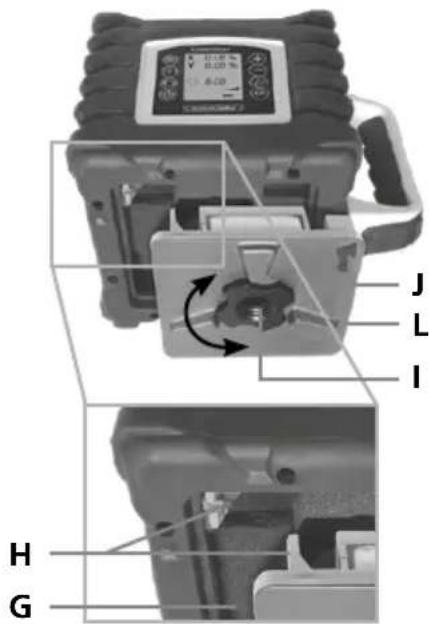

Einsetzen und Entnahme der Batterien/Akkus und Laden des Akkus

– Vor Einsatz des Gerätes Akku voll aufladen.

- Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.

- Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und ausschließlich mit diesem Produkt verwendet werden. Ansonsten besteht Verletzungs- und Brandgefahr.

- Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

- Ladegerät mit dem Stromnetz und der Ladebuchse (J) des Akkufachs (L) verbinden. Bitte nur das beiliegende Ladegerät benutzen. Wenn ein falsches verwendet wird, erlischt die Garantie. Der Akku kann auch außerhalb des Gerätes geladen werden.

- Während der Akku geladen wird, leuchtet die LED des Ladegerätes (N) rot. Der Ladevorgang ist abgeschlossen wenn die LED grün leuchtet. Wenn das Gerät nicht am Ladegerät angeschlossen ist, blinkt die Netzteil-LED (N).

- Den Akku (L) bzw. Batteriefach (K) in das Einschubfach (G) einschieben und mit der Befestigungsschraube (I) festschrauben. Die elektrischen Kontakte (H) müssen dabei verbunden werden.

- Bei eingeschobenem Akku ist das Gerät während des Ladevorganges einsatzbereit.

- Alternativ können auch Alkali-Batterien (4 x Typ C) verwendet werden. Diese in das Batteriefach (K) einlegen. Dabei auf die Installationssymbole achten.

- Wenn in der LC-Anzeige das Batteriesymbol (14) ständig blinkt, müssen die Batterien gewechselt bzw. die Akkus neu geladen werden.

- Vor Entnahme der Batterie das Gerät ausschalten und vom Netz trennen. Zum Entnehmen des Akkus bzw. der Batterien die Befestigungsschraube (I) lösen und das Akkufach (L) bzw. Batteriefach (K) herausnehmen.

Einlegen der Batterien bei der Fernbedienung

Das Batteriefach öffnen und Batterien (2 x 1,5V LR6 (AA)) gemäß den Installations symbolen einlegen.

Dabei auf korrekte Polarität achten.

A Austritt Referenz-, Lotlaser
B Prismenkopf / Austritt Laserstrahl
C Empfangs dioden für Fernbedienung (4 x)
D Bedienfeld
E LC-Anzeige
F 5/8" Gewinde / Austritt Referenz-, Lotlaser
G Einschubfach für Akku- bzw. Batteriefach
H Elektrische Kontakte

I Befestigungsmutter Batterie- bzw. Akkufach

J Ladebuchse

K Batteriefach

L Akkufach

M Ladegerät / Netzteil

N Betriebsanzeige rot: Akku wird geladen grün: Ladevorgang abgeschlossen

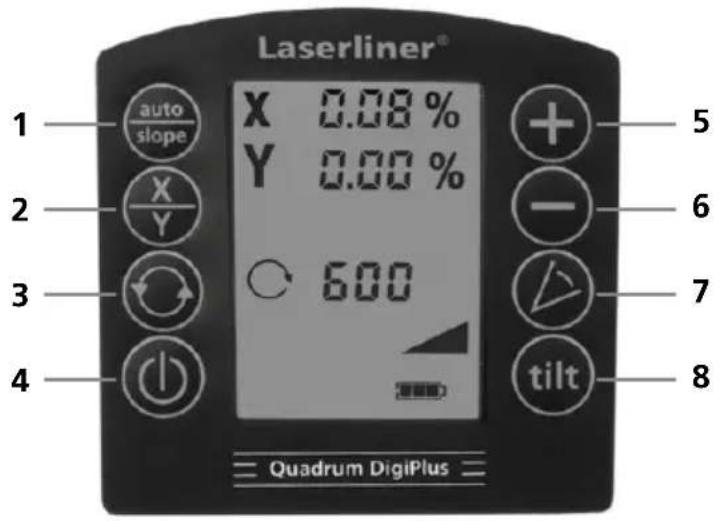

Bedienfeld Quadrum DigiPlus

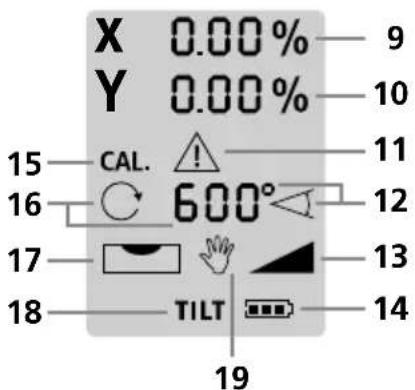

LC-Anzeige Quadrum DigiPlus

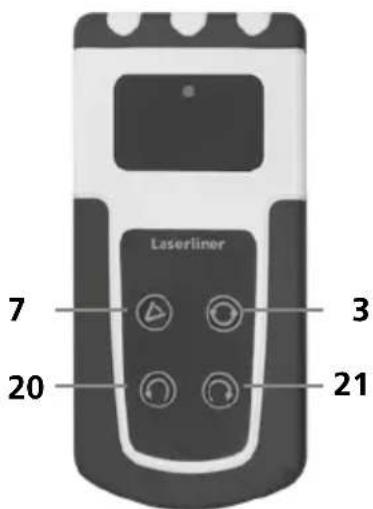

Fernbedienung

1 auto/slope-Funktion
2 Umschalten der X-, Y-Achse
3 Rotationsgeschwindigkeit wählen 600 / 300 / 120 / 60 / 0 U/min
4 AN-/AUS-Taste
5 Plus-Taste zur Neigungseinstellung bei der digitalen und der manuellen Neigungsfunktion
6 Minus-Taste zur Neigungseinstellung bei der digitalen und der manuellen Neigungsfunktion
7 Scan-Modus
8 Tilt-Funktion
9 Anzeige Neigungseinstellung der X-Achse
10 Anzeige Neigungseinstellung der Y-Achse
11 Warnsymbol Tilt-Funktion
12 Anzeige Scan-Modus
13 Anzeige DualGrade-Funktion
14 Anzeige Batterieladezustand
15 Anzeige Kalibriermodus
16 Anzeige Geschwindigkeit
17 Anzeige Nivellierung
18 Anzeige Tilt-Funktion
19 Anzeige manueller Modus
20 Positionierungs-Taste (links drehen)
21 Positionierungs-Taste (rechts drehen)

Horizontales und vertikales Nivellieren

• Horizontal: Das Gerät auf einer möglichst ebenen Fläche aufstellen oder auf einem Stativ befestigen.
• Vertikal: Das Gerät auf die seitlichen Füße stellen. Das Bedienfeld zeigt nach oben. Mit der optionalen Wandhalterung (Art-Nr. 080.70) kann das Gerät im Vertikaleinsatz auf einem Stativ montiert werden.
• AN/AUS-Taste drücken.

Der Rotationslaser richtet sich nach dem Einschalten automatisch aus.

- Das Gerät nivelliert sich in einem Bereich von ± 6° automatisch aus. In der Einrichtphase blinkt der Laser und der Prismenkopf steht still. Wenn die Nivellierung erfolgt ist, leuchtet der Laser permanent und dreht mit max. Drehzahl. Siehe dazu auch Abschnitt über "Sensor Automatic" und "ADS-Tilt".

Wenn das Gerät zu schräg aufgestellt wurde (außerhalb von 6°), steht der Prismenkopf still, der Laser blinkt und es ertönt ein Warnsignal. Dann muss das Gerät auf einer ebeneren Fläche aufgestellt werden.

Positionieren der vertikalen Laser-Ebene

Im Vertikalbetrieb kann die Laser-Ebene exakt positioniert werden. Die "Sensor Automatic" bleibt aktiv und nivelliert die vertikale Laserebene aus. Siehe nachfolgende Abbildung.

Wenn der maximale Neigungsbereich von 6° erreicht ist, bleibt der Laser stehen, blinkt und es ertönt ein Signal. Dann den Neigungswinkel reduzieren.

Digitale Neigungsfunktion (DualGrade-Funktion)

Die horizontale Ebene kann digital in X- und Y-Achse geneigt werden. Die maximale Neigung beträgt in einer Ebene bis ±10%, in der Summe der beiden Achsen reduziert sich der maximale Eingabewert je Achse. Auf der großen LC-Anzeige werden die Werte dargestellt und können getrennt voneinander eingegeben werden.

Einstellung der Achsen: Die auto/slope-Taste (1) drücken. Auf der LC-Anzeige blinkt die Anzeige der X-Achse. Mit den Plus- und Minus-Tasten (5/6) können die Zahlenwerte eingestellt werden. Durch Drücken der X-/Y-Taste (2) wird zur Y-Achse gewechselt. Dann kann der Y-Wert mit den Plus- und Minus-Tasten (5/6) eingestellt werden. Durch erneutes Drücken der X-/Y-Taste (2) wird die Eingabe bestätigt. Anschließend stellt sich das Gerät auf den gewünschten Wert ein. Siehe nachfolgende Abbildungen.

In 1 Ebene

In 2 Ebenen

Wichtig: Während des Nivelliervorgangs kann keine weitere Eingabe erfolgen, in der LC-Anzeige blinkt das Nivelliersymbol (17). Wenn das Nivelliersymbol erlischt, ist die Nivellierung abgeschlossen und es können neue Werte eingestellt werden.

Bei der digitalen Neigungsfunktion ist die Sensor-Automatic aktiv.

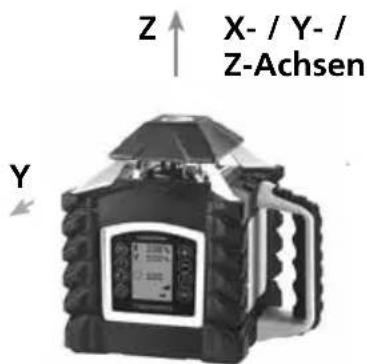

Die X-/Y-Achsen sind auf dem Gerät markiert.

Manuelle Neigungsfunktion bis 6° – horizontal

Mit der Aktivierung der Neigungsfunktion wird die Sensor-Automatic ausgeschaltet. Um den Laser in den manuellen Modus zu schalten, die AN-/AUS-Taste lange gedrückt halten bis das Handsymbol (19) in der LC-Anzeige erscheint. Zur Einstellung der horizontalen Ebene die X-/Y-Taste drücken. Die Plus/Minus-Tasten ermöglichen die motorische Verstellung der Neigung. Dabei lassen sich X- und Y-Achse getrennt voneinander verstellen. Siehe nachfolgende Abbildungen.

1. 1. 1. 1. 1. auto slope s

               (

3 sec

X/Y

⊕ - ×

Manuelle Neigungsfunktion bis 6° – vertikal

Wenn der maximale Neigungsbereich von 6° erreicht ist, bleibt der Laser stehen, blinkt und es ertönt ein Signal. Dann den Neigungswinkel reduzieren.

Manuelle Neigungsfunktion > 6°

Größere Neigungen können mit der optionalen Winkelplatte (Art-Nr. 080.75) angelegt werden.

TIPP: Zuerst das Gerät selbständig ausrichten lassen und die Winkelplatte auf Null stellen. Dann die Sensor-Automatic ausschalten – siehe hierzu: Manuelle Neigungsfunktions bis 6°. Anschließend das Gerät in den gewünschten Winkel neigen.

Wenn das Handsymbol in der LC-Anzeige erscheint, ist die Sensor-Automatic nicht aktiv und es kann nicht horizontal und vertikal nivelliert werden.

Lasermodi

Rotations-Modus

Mit der Rotations-Taste werden die Drehzahlen eingestellt: 0, 60, 120, 300, 600 U/min

Punkt-Modus

Um in den Punkt-Modus zu gelangen, die Rotations-Taste so oft drücken, bis der Laser nicht mehr rotiert. Der Laser kann mit den Positionierungs-Tasten zur Messebene in die gewünschte Position gedreht werden.

Scan-Modus

Mit der Scan-Taste kann ein lichtintensives Segment in 4 unterschiedlichen Breiten aktiviert und eingestellt werden. Das Segment wird mit den Positionierungs-Tasten in die gewünschte Position gedreht.

Handempfänger-Modus

Arbeiten mit dem optionalen Laserempfänger: Den Rotationslaser auf die maximale Drehzahl einstellen und den Laserempfänger einschalten. Siehe hierzu die Bedienungsanleitung eines entsprechenden Laserempfängers.

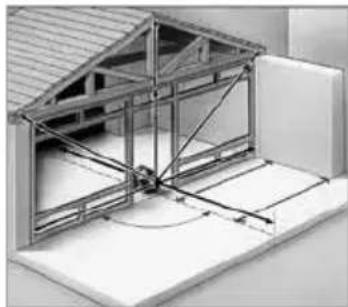

Arbeiten mit dem Referenz- bzw. Lotlaser

Das Gerät verfügt über zwei Referenzlaser. Im Horizontalbetrieb kann mit diesem ein Lot gefällt werden. Im Vertikalbetrieb dienen die Referenzlaser zum Ausrichten des Gerätes. Dazu die Referenzlaser parallel zur Wand justieren. Dann ist die vertikale Laserebene rechtwinklig zur Wand ausgerichtet, siehe Abbildung.

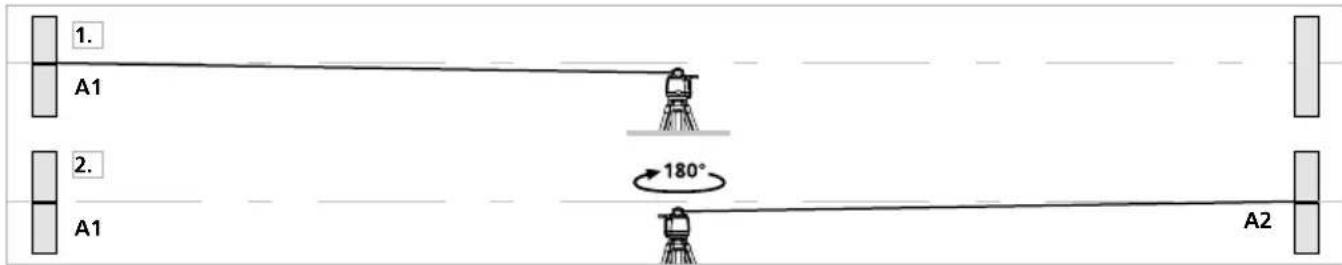

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mindestens 5 m voneinander entfernt sind. Schalten Sie das Gerät ein. Zur optimalen Überprüfung bitte ein Stativ verwenden. WICHTIG: Die Sensor-Automatik muss aktiv sein.

1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

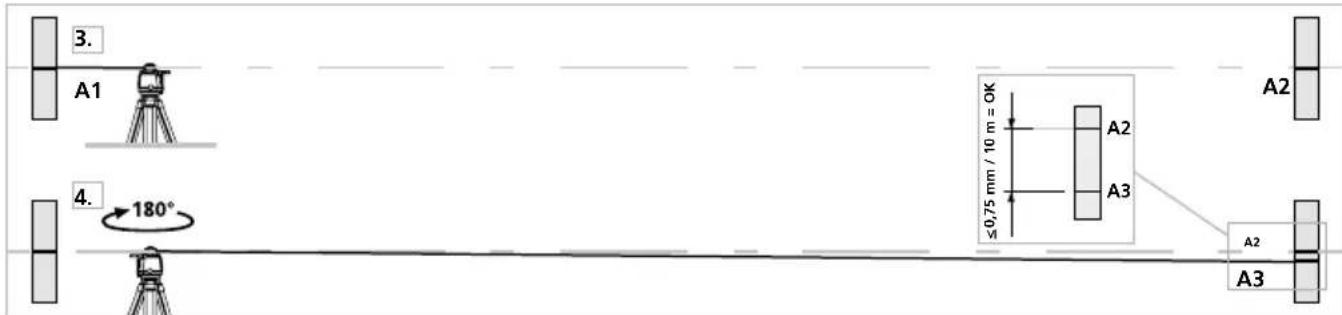

Kalibrierung überprüfen

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1, richten Sie das Gerät auf die X-Achse aus.
2. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz für die X-Achse.
3. 1. und 4. für die Überprüfung der Y- bzw. Z- Achse wiederholen.

Wenn bei der X-, Y- oder Z- Achse die Punkte A2 und A3 mehr als 0,75 mm / 10 m auseinander liegen, ist eine neue Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Justier-Modus

1. Achten Sie bei der Justierung auf die Ausrichtung des Rotationslasers. Immer alle Achsen justieren.

2. Schalten Sie das Gerät in den Justier-Modus:

Den Rotationslaser ausschalten und mit gedrückter auto/slope-Taste wieder einschalten. Die auto/slope-Taste dabei so lange gedrückt halten bis die Anzeige der X-Achse im LC-Display blinkt. Dann kann auch die auto/slope-Taste losgelassen werden.

Im Horizontalbetrieb (X-, Y-Achse) blinkt zuerst die Anzeige der X-Achse. Mit der X-/Y-Taste des Rotationslasers kann zwischen X- und Y-Achse umgeschaltet werden.

Im Vertikalbetrieb (Z-Achse) wird ausschließlich die Y-Achse angezeigt.

3. Korrektur der Justierung:

Mit den Plus/Minus-Tasten des Rotationslasers den Laser von seiner aktuellen Position auf Höhe des Referenzpunktes A2 fahren. Nur durch mehrmaliges Drücken verändert der Laser seine Position.

4. Justierung beenden:

Abbrechen: Durch Abschalten (EIN-/AUS-Taste) des Rotationslasers wird die gesamte Justierung verworfen und der vorherige Zustand wieder hergestellt.

Speichern: Mit der auto/slope-Taste wird die neue Justierung gesichert.

Positionieren: Mit den Positionierungs-Tasten auf der Fernbedienung kann der Laser gedreht werden.

Überprüfen Sie regelmäßig die Justierung vor dem Gebrauch, nach Transporten und langer Lagerung. Kontrollieren Sie dabei immer alle Achsen.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie den Akku vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich dazu bei Bedarf mit Ihrem Händler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten (technische Änderungen vorbehalten. 25W23)
Selbstnivellierbereich ± 6°
Genauigkeit ± 0,075 mm / 10 m
Nivellierung horizontal / vertikal Automatisch mit elektronischen Libellen und Servomotoren
Einstellgeschwindigkeit ca. 30 Sek. über gesamten Arbeitswinkel
Senkrechter Referenzstrahl 90° zur Rotationsebene
Rotationsgeschwindigkeit 0, 60, 120, 300,	600 U/min
Fernbedienung Infrarot IR
Laserwellenlänge 635 nm
Laserwellenlänge Lotlaser 650 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Ausgangsleistung Laser < 1 mW
Schutzart IP 66
Stromversorgung 4 x 1,2V HR14 (C) NiMH / 4 x 1,5V LR14 (C)
Betriebsdauer Akku ca. 35 Std.
Betriebsdauer Batterien ca. 50 Std.
Ladedauer Akku ca. 7 Std.
Arbeitsbedingungen	-10°C ... 50°C, Luftfeuchtigkeit max. 80% rH,nicht kondensierend, Arbeitshöhe max. 4000 m über NN(Normalnull)
Lagerbedingungen	-10°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) /Gewicht (inkl. Akku)	215 x 205 x 165 mm /2,6 kg
Fernbedienung
Stromversorgung 2 x 1,5 V AAA	—
Reichweite Fernbedienung	max. 40 m (IR-Control)
Abmessungen (B x H x T) /Gewicht (inkl. Batterien)	63 x 130 x 24 mm /0,15 kg

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK. Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Elektrogeräte, Batterien und Verpackung gehören nicht in den Hausmüll. Verbraucher sind gesetzlich verpflichtet verbrauchte Batterien und Akkus bei einer öffentlichen Sammelstelle, in einer Verkaufsstelle oder beim technischen Kundendienst kostenfrei abzugeben. Die Batterien sind ohne Werkzeugeinsatz entnehmbar und einer separaten Sammlung zuzuführen, bevor Sie das Gerät zur Entsorgung zurückgeben. Wenden Sie sich bei Fragen zur Entnahme der Batterie bitte an die Serviceabteilung von UMAREX-LASERLINER. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.

Weitere Sicherheits- und Zusatzhinweise unter: https://packd.li/ll/aek/in

!

Tel.: [phone]

[e-mail]

https://www.laserliner.com

MADE IN PRC

Laserliner
