Quadrum DigiPlus 410 S - Laserosoitin Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Työmaan pyörivä laser
Merkki	Laserliner
Malli	Quadrum DigiPlus 410 S
Mitat (l x k x s)	215 x 205 x 165 mm
Paino (akun kanssa)	2,6 kg
Virtalähde	NiMH-akku 4 x 1,2 V HR14 (C) tai paristot 4 x 1,5 V LR14 (C)
Käyttöaika	Noin 35 h (akku) / 50 h (paristot)
Akun latausaika	Noin 7 h
Itsetasauksen alue	±6°
Tarkkuus	±0,075 mm / 10 m
Pyörimisnopeudet	0, 60, 120, 300, 600 kierr./min
Laseriaallonpituus	635 nm (pyörivä), 650 nm (luoti)
Laserluokka	2 / <1 mW
Suojausluokka	IP 66
Kauko-ohjain	Infrapuna, kantama jopa 40 m, virtalähde 2 AA-paristoa
Käyttöolosuhteet	-10°C – 50°C, RH max 80%
Säilytysolosuhteet	-10°C – 70°C, RH max 80%
Päätoiminnot	Automaattinen tasaus, digitaalinen kallistus (DualGrade), manuaalinen kallistus, pyöritys/piste/skannaus -tila, ajautumisenestojärjestelmä (ADS), viite-/luotilaserit
Huolto ja puhdistus	Puhdista kevyesti kostutetulla liinalla; vältä puhdistusaineita ja liuottimia
Turvallisuus	Laserluokka 2: älä katso säteeseen, älä suuntaa ihmisiin, peitä heijastavat pinnat
Varaosat ja korjattavuus	Ota yhteyttä UMAREX-LASERLINERin huoltopalveluun; vuosittainen kalibrointi suositeltavaa
Yleiset tiedot	EU- ja GB-standardien mukainen; kierrätys WEEE-direktiivien mukaisesti

Usein kysytyt kysymykset - Quadrum DigiPlus 410 S Laserliner

Kuinka pyörivä laser kytketään päälle?

Paina PÄÄLLE/POIS-painiketta (4). Laite tasautuu automaattisesti. Vaakatilassa aseta se tasaiselle pinnalle tai jalustalle. Pystytilassa aseta se sivujaloille.

Mitä tehdä, jos laser ei tasaudu automaattisesti?

Tarkista, ettei kallistus ylitä ±6°. Jos kulma on liian suuri, laser vilkkuu ja äänimerkki kuuluu. Aseta laite tasaisemmalle pinnalle. Varmista, että Sensor Automatic on aktivoitu (ei käsi-symbolia).

Kuinka digitaalista kallistustoimintoa (DualGrade) käytetään?

Paina auto/slope-painiketta (1). X-akselin näyttö vilkkuu. Käytä Plus/Miinus-painikkeita (5/6) arvon säätämiseen. Siirry Y-akselille X/Y-painikkeella (2) ja säädä. Vahvista painamalla uudelleen X/Y-painiketta. Laite asettuu automaattisesti.

Kuinka ajautumisenestojärjestelmä (ADS) aktivoidaan?

Käynnistyksen ja tasauksen jälkeen paina Tilt-painiketta (8). "TILT" vilkkuu sekunnin välein säätövaiheen aikana (30 s), sitten hitaasti aktivoinnin jälkeen. ADS suojaa mittausvirheiltä liikkeen sattuessa.

Mitä laserin vilkkuminen ja äänimerkit tarkoittavat?

Jos laser vilkkuu ja äänimerkki kuuluu, se voi tarkoittaa itsetasausalueen (±6°) ylittymistä, liian suurta kallistusta manuaalitilassa tai referenssin menetystä ADS-tilassa. Katso tarkemmat tapaukset käyttöohjeesta.

Kuinka paristot vaihdetaan tai akku ladataan?

Irrota kiinnitysruuvi (I) ja poista lokero. Käytä mukana toimitettua verkkolaitetta akun lataamiseen liitännän (J) kautta. Laturin LED (N) punainen tarkoittaa latausta, vihreä tarkoittaa valmista. Voit myös käyttää alkali paristoja (4 x LR14) paristolokerossa (K).

Kuinka skannaustilaa käytetään?

Paina Scanner-painiketta (7) tilan aktivoimiseksi. Käytä suuntapainikkeita (20,21) kirkkaan valon segmentin paikantamiseen. Segmentin leveyttä voidaan säätää painamalla Scanner-painiketta useita kertoja.

Kuinka laitteen kalibrointi tarkistetaan?

Aseta laite kahden seinän väliin, joiden etäisyys on vähintään 5 m. Käytä pistetilaa merkitäksesi A1, käännä 180° -> A2, siirry lähemmäs A1:tä ja käännä 180° -> A3. Jos A2:n ja A3:n ero ylittää 0,75 mm/10 m, ota yhteyttä huoltoon säätöä varten.

Mitä turvatoimia minun tulee noudattaa?

Älä koskaan katso suoraan tai heijastuneeseen lasersäteeseen. Älä suuntaa laseria ihmisiin. Peitä heijastavat pinnat. Käytä laseria silmien korkeudella (1,40–1,90 m). Ota huomioon paikalliset määräykset.

Kuinka laite puhdistetaan ja huolletaan?

Puhdista kaikki osat kevyesti kostutetulla liinalla. Älä käytä puhdistusaineita, hankausaineita tai liuottimia. Irrota akku ennen pitkäaikaista säilytystä. Säilytä kuivassa ja puhtaassa paikassa. Kalibroi laite vuosittain.

KÄYTTÖOHJE Quadrum DigiPlus 410 S Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Käyttötarkoitus

Tämä pyörivä laser on tarkoitettu vaaka- ja pystysuuntaisten tasojen linjaamiseen. Digitaalisen kallistussäädön ja manuaalisen kallistustilan ansiosta tämä pyörivä laser sopii myös kaltevien pintojen linjaamiseen. Quadrum DigiPlus -linjalaseria voi käyttää aallonpituudeltaan 635 nm olevalle punaiselle pyörivälle laserille tarkoitettujen vastaanotinten kanssa.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
  – Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
  – Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi, jos paristojen varaustila on alhainen tai jos kotelo on vahingoittunut..
  – Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa ja tarkoituksenmukaisia suojaustoimia käyttäen.
  – Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Lasersäteilyä!

Älä katso säteeseen!

Laser luokka 2 · < 1 mW

635/650 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

– Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
– Älä suuntaa lasersädettä kohti ihmisiä.
- Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.
- Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).
- Älä käytä laseria silmien korkeudella (1,40 - 1,90 m).
- Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta.
– Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.
– Muutokset laserlaitteeseen on kielletty.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
  – Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.
• Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä.

Tuotteen erityisominaisuuksia

AUTOMATIC

Pyörivä laser tasaa itse itsensä. Laite asetetaan perusasentoon – työskentelykulman ± 6° sisällä. Automatiikka suorittaa heti tarkkuussäädön: Kolme elektronista mittaustunnistinta säätää X-, Y- ja Z-akselit.

Kuljetuslukitus (Transport LOCK): Laite suojataan kuljetuksen aikana erityisellä moottorijarrulla.

Pöly- ja vesisuojaus - laitteessa on erittäin tehokas pöly- ja vesisuojaus

Anti-Drift-järjestelmä (ADS) estää virheelliset mittaukset. Toimintaperiaate: Laserlaite tarkistaa tasauksen ADS:n aktivoinnin jälkeen 30 sekunnin välein. Jos laite on siirtynyt pois paikaltaan tai laserviivan vertailukorkeutta ei ole, laserviiva pysähtyy ja jää vilkkumaan. Lisäksi TILT-merkkivalo palaa jatkuvasti, LC-näyttöön tulee varoituskolmio sekä kuuluu varoitusääni. Voit jatkaa käyttöä painamalla Tilt-painiketta tai sammuttamalla ja käynnistämällä laite. Tämä on helppo ja varma tapa estää mittausvirheet.

Virran kytkemisen jälkeen ADS ei ole aktiivisena. ADS on aktivoitava Tilt-näppäintä painamalla, jotta valmiiksi kohdistettu laite on turvattu liikahtamisen, esim. tönäisyn varalta. LC-näytössä vilkkuva TILT-merkkivalo osoittaa, että ADS on toiminnassa, ks. kuva alla.

ADS kytkeytyy vasta 30 sekunnin kuluttua laserin itsetasauksen päätymisestä (tasausvaihe). Tausausvaiheen aikana TILT-merkkivalo vilkkuu kerran sekunnissa. ADS:n aktiivisena ollessa se vilkkuu hitaasti.

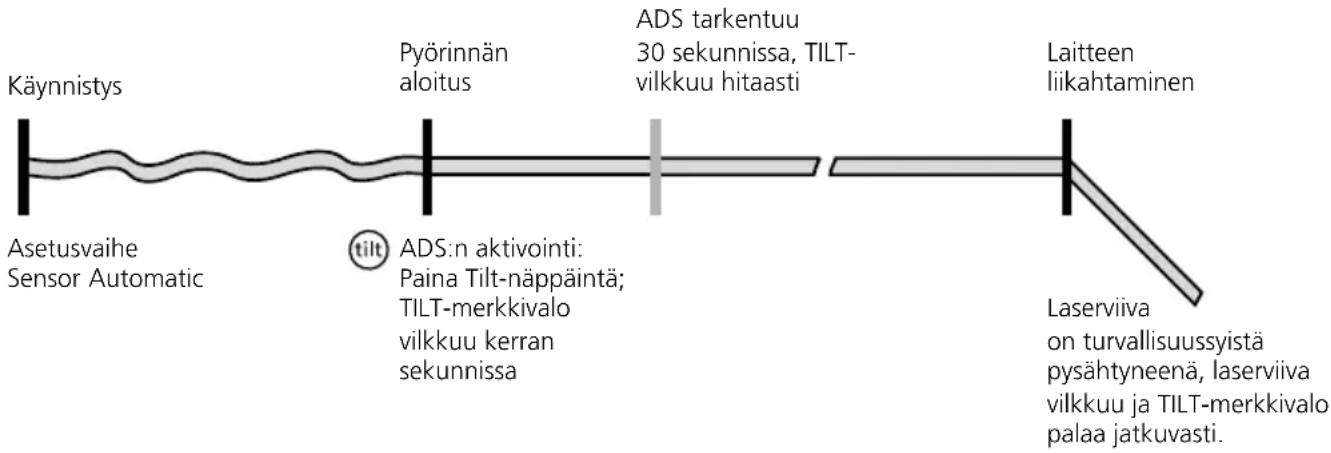

ADS-toiminto

Avaruushilat: Näyttävät lasertasot ja toiminnot.

auto: automaattitasaus / man: manuaalitasaus

auto

Vaakatasaus

auto auto x auto y

Pystytasaus

X-akselin kallistus

Y-akselin kallistus

slope

Kallistustoiminto

90° kulma

Luotisuora-toiminto

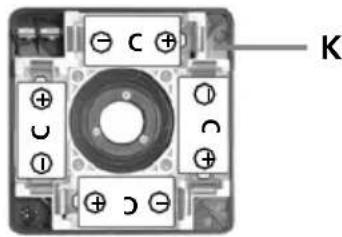

Paristojen/akkujen asettaminen ja poistaminen ja akkujen lataaminen

– Lataa akku täyteen ennen laitteen käyttöä.
- Käytä verkkolaitetta / laturia vain sisätiloissa. Suojaa laite kosteudelta ja sateelta. Sähköiskun vaara.
- Akun saa ladata vain oheisella verkkolaitteella. Akkua saa käyttää vain tämän laserlaitteen yhteydessä. Muussa tapauksessa on tapaturman ja tulipalon vaara.
- Älä avaa akkua. Oikosulun vaara.
- Liitä laturi verkkoon ja akkulokeron (L) akun (J) liittimeen. Käytä vain laitteen mukana toimitettavaa laturia. Jos käytät muita laitteita, takuu raukeaa. Akun voi ladata myös laitteen ulkopuolella.
- Laturin punainen merkkiledi (N) palaa akun latautumisen aikana ja vihreä ledi ilmoittaa, että akku on ladattu täyteen. Laturin merkkiledi vilkkuu, kun laite ei ole kytkettynä laturiin.
- Työnnä akku (L) tai paristolokero (K) lokeroon (G) ja kiinnitä ruuvilla (I). Kontaktikärkien (H) täytyy olla kytkettynä.
– Laite on käyttövalmis myös laitteessa olevan akun latauksen aikana.
- Voit käyttää vaihtoehtoisesti myös alkaliparistoja (4 x tyyppi C). Aseta ne paristolokeroon (K). Huomaa asennusmerkinnät!
- Jos LC-näytön paristosymboli (14) vilkkuu jatkuvasti, paristot on vaihdettava tai akut ladattava.
- Katkaise laitteen virta ja irrota laite verkkovirrasta ennen paristojen poistamista. Irrota akut tai paristot avaamalla kiinnitysruuvit (l) ja poistamalla akkukotelo (L) tai paristokotelo (K).

Aseta paristot kauko-ohjaimeen.

Avaa paristolokero ja aseta paristot (2 x 1,5V LR6 (AA)) sisään ohjeiden mukaisesti. Tarkista oikea napaisuus.

A Vertailu-/luotilaserin lähtö
B Prismapää / lasersäteen lähtö
C Kauko-ohjaimen vastaanottodiodit (4 x)
D Ohjaustaulu
E LC-näyttö
F 5/8" kierre / Vertailu- / luotilaserin lähtö
G Ladattavan akun/paristojen lokero
H Sähkökoskettimet

I Paristolokeron tai akun kiinnitysmutteri

J Laturin liitin

K Paristolokero

L Akun lokero

M Verkkolaite/laturi

N Toiminnan merkkivalot punainen: akku latautuu vihreä: lataus valmis

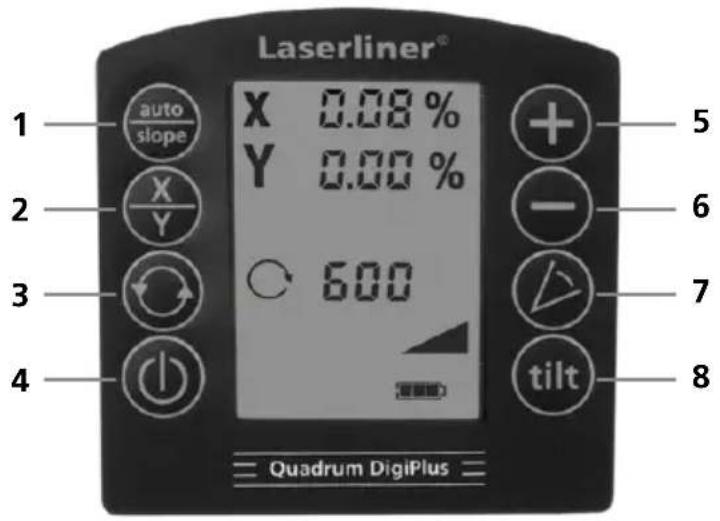

Quadrum DigiPlus-ohjaustaulu

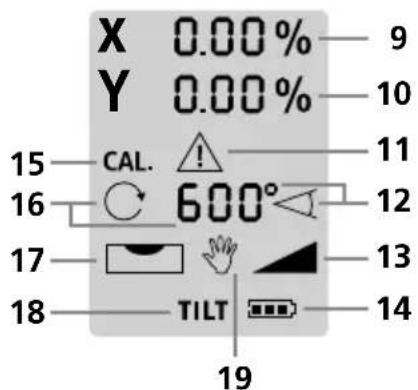

LC-näyttö Quadrum DigiPlus

Kauko-ohjain

1 auto/slope-toiminto
2 X- ja Y-akselien vaihto
3 Pyörintänopeuden valinta 600 / 300 / 120 / 60 / 0 1/min
4 ON/OFF-painike
5 Plus-näppäin digitaalisen ja manuaalisen kallistustoiminnon kallistusasetuksia varten
6 Miinus-näppäin digitaalisen ja manuaalisen kallistustoiminnon kallistusasetuksia varten
7 Skannaus
8 Toiminnannäyttö
9 X-akselin kallistusasetuksen näyttö
10 Y-akselin kallistusasetuksen näyttö
11 Tilt-toiminnon varoitusmerkki
12 Scan-toimintatilan näyttö
13 DualGrade-toimintatilan näyttö
14 Pariston varaustilan näyttö
15 Kalibrointi-toimintatilan näyttö
16 Nopeuden näyttö
17 Kallistuksen näyttö
18 Tilt-toiminnon näyttö
19 Manuaalisen käyttötilan näyttö
20 Kohdistuspainike (kierto vasemmalle)
21 Kohdistuspainike (kierto oikealle)

Laserliner

Vaakasuuntaus ja pystysuuntaus

• Vaaka: Aseta laite mahdollisimman tasaiselle alustalle tai kiinnitä se kolmijalkaan.
• Käyttö pystysuunnassa: Aseta laite sivulla olevien jalkojen varaan, ohjauspaneeli yläsivulla. Seinäteline (lisävaruste, tuotenro 080.70) mahdollistaa laitteen asennuksen pystykäyttöä varten kolmijalkaan.
  – Paina ON/OFF-painiketta.

auto auto

(1)

(○)

Pyörivä laser tasaa itsensä automaattisesti, kun virta on kytketty päälle.

– Laite tasaa itsensä automaattisesti ± 6° alueella. Tasausvaiheen aikana laser vilkkuu ja prismapää on paikallaan. Kun tasaus on valmis, laser palaa jatkuvasti ja pyörii maksiminopeudella. Ks. myös kappaleet „Sensoriautomatiikka“ ja „ADS Tilt“

Jos asetat laitteen liian vinoon (kallistus yli 6°), prismapää ei liiku, laser vilkkuu ja kuuluu varoitusääni. Aseta laite tasaisemmalle alustalle.

Pystylasertason kohdistus

Pystykäytön lasertaso on tarkasti kohdistettavissa. "Sensoriautomatiikka" pysyy aktiivisena ja suuntaa pystylasertason oikein. Ks. oheinen kuva

1.2.

(1)

⊕ ⊖ ×

! Kun laite saavuttaa maksimikallistuksen 6°, laserviiva pysähtyy, vilkkuu ja kuuluu merkkiääni. Pienennä silloin kallistusta.

Digitaalinen kallistustoiminto (DualGrade-toiminto)

Vaakatason voi kallistaa digitaalisesti X- ja Y-akseleilla. Maksimikallistus yhdellä akselilla on ±10 %, kaiken kaikkiaan molempien akseleiden syöttöarvo pienenee akselia kohti. Arvot näytetään suuressa LC-näytössä. Voit syöttää ne toisistaan riippumatta.

Akseleiden asetus: Paina auto/slope -näppäintä (1). LC-näytössä vilkkuu X-akseli. Anna lukuarvot plus- ja miinusnäppäimillä (5/6). Vaihda Y-akselille painamalla X-/Y-näppäintä (2). Anna sitten Y-akselin lukuarvot plus- ja miinusnäppäimillä (5/6). Vahvista syöttämäsi arvot painamalla X-/Y-näppäintä (2) uudelleen. Sen jälkeen laite säätää itsensä antamiesi arvojen mukaisesti. Ks. seuraavat kuvat.

1 tasolla

2 tasolla

1. 1. 1. 1. 1.
               (

auto slope

Tärkeää: Tasausvaiheen aikana ei voi syöttää uusia arvoja, LC-näytössä vilkkuu tasauksen symboli (17). Kun tasauksen symboli sammuu, tasaaminen on päättynyt ja voit syöttää uusia arvoja.

Digitaalisen tasaustoiminnon yhteydessä sensor-automatiikka on aktiivisena.

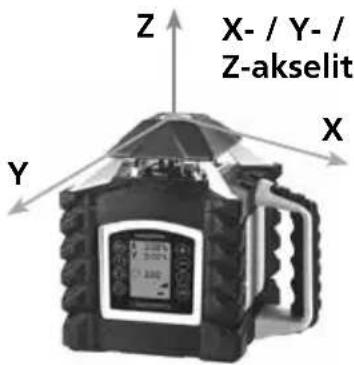

X- ja Y-akselit on merkitty laitteeseen.

Manuaalinen tasaus 6° saakka – vaakasuuntaan

Kun aktivoit tasaustoiminnon, sensor-automatiikka kytkeytyy pois toiminnasta. Kytke laser manuaaliseen toimintatilaan pitämällä ON-/OFF-näppäin painettuna niin pitkään, että LC-näytössä näkyy käsisymboli (19). Säädä vaakataso X/Y -näppäintä painamalla. Nyt voit tehdä moottorikäyttöistä kallistusta plus/miinus-painikkeilla. X- ja Y-akseli on säädettävissä erikseen. Ks. oheiset kuvat.

1. 1. 1. 1. 1.
               (1)

3 sec

slopeslope

X Y

⊕ - ×

Manuaalinen tasaus 6° saakka – pystysuuntaan

1. 1. 1. 1.
            (

3 sec

X/Y

⊕ - Y

1.
   X/Y
   ⊕ ⊖ ×

! Kun saavutetaan maksimikallistus 6°, laserviiva pysähtyy, vilkkuu ja kuuluu merkkiääni. Pienennä silloin kallistusta.

Manuaalinen tasaus > 6°

Suurissa kallistuksissa voit käyttää lisävarusteena saatavaa kulmalevyä, tuotenro 080.75.

VIHJE: Anna laitteen ensin tasata itsensä ja aseta kulmalevy nollaan. Kytke silloin sensor-automatiikka pois toiminnasta, katso sitä varten: Manuaaliset tasaukset 6° saakka. Kallista sen jälkeen laite haluamaasi kulmaan.

Jos LC-näyttöön tulee käsisymboli, sensor-automatiikka ei ole aktivoituna eikä vaakaja pystytasausta voi suorittaa.

Laserin käyttötavat

Pyörintä

Pyörinnän painikkeella valitaan seuraavat nopeudet: 0, 60, 120, 300, 60 1/min

Pistetoiminto

Siirry pistetoimintoon painelemalla pyörinnän painiketta, kunnes laser ei enää pyöri. Laser voidaan nyt siirtää kohdistuspainikkeilla haluttuun asentoon mittaustasolle.

Skannaus

Skannauspainikkeella voit aktivoida ja säätää voimakkaan valosegmentin. Käytössäsi on 4 segmentin leveyttä. Segmentti suunnataan kohdistuspainikkeilla.

Käsivastaanotto

Laservastaanottimen (lisävaruste) käyttö: Säädä pyörivään laseriin maksiminopeus ja käynnistä laserin vastaanotin. Ks. laservastaanottimen käyttöohje.

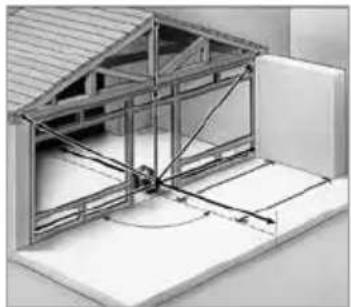

Vertailu- tai luotilaserin käyttö

Laitteessa on kaksi vertailulaseria. Vaakakäytössä näitä voidaan käyttää luotilasereina. Pystykäytössä vertailusädettä käytetään laitteen tasaukseen, jolloin vertailusäde asetellaan seinän suuntaisesti. Pystysuora lasertaso on nyt oikeassa kulmassa seinään, ks. kuva.

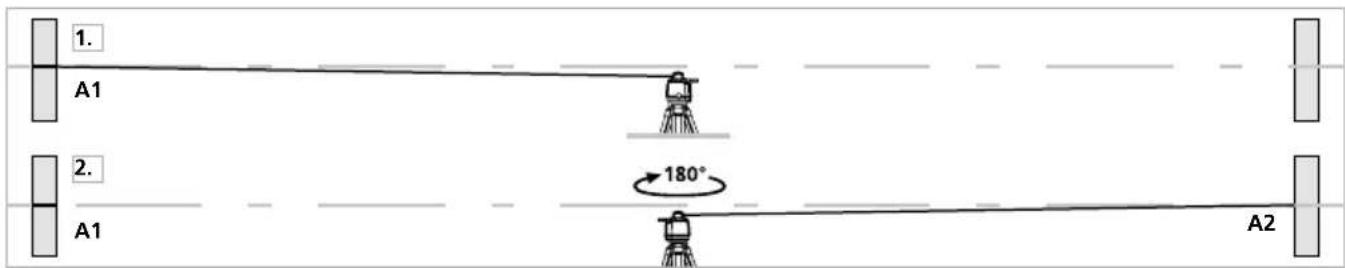

Kalibrointitarkistuksen valmistelutoimet

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite. Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä.

TÄRKEÄÄ: Sensoriautomatiikan täytyy olla toiminnassa.

1. Merkitse piste A1 seinään. (Pistetoiminolla)
2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

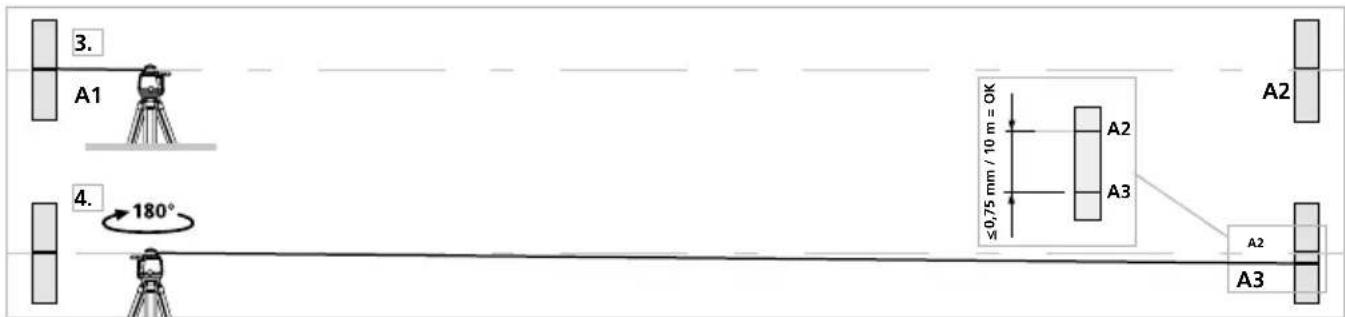

Kalibroinnin tarkistus

1. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää, suuntaa laite X-akselille.
2. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus on X-akselin toleranssi.
3. Toista Y- ja Z-akselin tarkistuksessa kohdat 3. ja 4.

Uusi säätö on tarpeen, jos X-, Y- tai Z-akselien pisteiden A2 ja A3 välinen etäisyys on enemmän kuin 0,75 mm / 10 m. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-osastoon.

Laserliner

Säätötoiminto

1. Muista tasata pyörivä laser säätämisen yhteydessä. Säädä aina kaikki akselit.

2. Kytke laite säätötoimintoon:

Kytke pyörivä laser pois päältä. Kytke virta uudestaan päälle painamalla auto/slope -näppäintä. Pidä samalla auto/slope -näppäin painettuna, kunnes LC-näytössä vilkkuu X-akseli. Voit silloin vapauttaa myös auto/slope -näppäimen.

Vaakasuuntatilassa (X- ja Y-akselit) vilkkuu ensin X-akselin näyttö. Pyörivän laserin X/Y -näppäimellä voit vaihtaa X- ja Y-akselin välillä.

Pystysuuntatilassa (Z-akseli) näytetään vain Y-akseli.

1. Säädön korjaaminen:

Aja laserviiva pyörivän laserin plus- ja miinusnäppäimellä senhetkisestä kohdasta vertailupisteen A2 korkeudelle. Laserviiva siirtyy vasta usean painalluksen jälkeen.

1. Säädön lopettaminen:

Keskeytys: Säätö keskeytyy kokonaan, kun painat pyörivän laserin ON/OFF-näppäintä. Laite palaa edelliseen tilaan.

Tallennus: Vahvista uusi säätö auto/slope -näppäimellä.

Kohdistaminen: Käännä laseria kauko-ohjaimen kohdistusnäppäimellä.

!

Tarkista säätö säännöllisesti ennen käyttöä sekä kuljetuksen ja pitkän säilytyksen jälkeen. Tarkista aina samalla kertaa kaikki akselit.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Poista akku laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite tulisi kalibroida ja testata säännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi. Suosittelemme kalibrointiväliksi yhtä vuotta. Ota sitä varten tarvittaessa yhteys laitteen jälleenmyyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon.

Tekniset tiedot (Tekniset muutokset mahdollisia. 25W23)
Itsetasausalue ± 6°
Tarkkuus ± 0,075 mm / 10 m
Vaakatasaus / pystytasaus Automaattinen, elektroniset libellit ja servot
Itse-tasauksen kesto n. 30 s koko työkulman alueelle
Pysty vertailusäde 90° pyörintätasoon
Pyörimisnopeus 0, 60, 120, 300, 600 1/min
Kauko-ohjain infrapuna
Laserin aallonpituus 635 nm
Laserin aallonpituus, luotilaser 650 nm
Laserluokka	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Laserin lähtöteho < 1 mW
Kotelointiluokka IP 66
Virtalähde 4 x 1,2V HR14 (C) NiMH / 4 x 1,5V LR14 (C)
Akun käyttöaika n. 35 h
Paristojen käyttöaika	n. 50 h
Akun latausaika	n. 7 h
Käyttötiedot lähetysmoduulia	-10°C ... 50°C, Ilmankosteus maks. 80% RH, ei kondensoituva, Asennuskorkeus maks. 4000 m merenpinnasta
Käyttöympäristö -10°C ... 70°C, Ilmankosteus maks.	80% RH
Mitat (L x K x S) / paino (sis. akun)	215 x 205 x 165 mm / 2,6 kg
Kauko-ohjain
Virtalähde 2 x 1,5 V tyyppi AA
Kauko-ohjaimen toimintasäde	max. 40 m (IR-ohjaus)
Mitat (L x K x S) / paino (sis. akun)	63 x 130 x 24 mm / 0,15 kg

EU- ja UK-määräykset ja hävittäminen

Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit.

Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK:n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Paristo tulee poistaa laitteesta jollakin tavanomaisella työkalulla paristoa vahingoittamatta. Sähkölaitteet, paristot ja pakkaukset eivät ole sekajätettä. Kuluttaja on lain mukaan velvollinen palauttamaan käytetyt paristot ja akut veloituksetta yleiseen keräyspisteeseen, myyjälle tai tekniseen asiakaspalveluun. Poista akut/paristot laitteesta sopivalla työkalulla niitä vahingoittamatta ennen laitteen toimittamista hävitettäväksi ja vie ne akkujen/paristojen keräyspisteeseen. Jos sinulla on pariston poistamisesta kysyttävää, ota yhteys UMAREX-LASERLINER-huoltoon. Saat kierrättämistä koskevia lisätietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia hävittämis- ja turvallisuusohjeita.

Lisätietoja, turvallisuus- yms. ohjeita: https://packd.li/ll/aek/in

!
