Quadrum DigiPlus 410 S - Lasernäidik Laserliner - Tasuta kasutusjuhend

Toote tüüp	Ehituslaser, pöörlev laser
Mark	Laserliner
Mudel	Quadrum DigiPlus 410 S
Mõõtmed (l x k x s)	215 x 205 x 165 mm
Kaal (koos akuga)	2,6 kg
Toide	NiMH aku 4 x 1,2 V HR14 (C) või patareid 4 x 1,5 V LR14 (C)
Tööaeg	Umbes 35 h (aku) / 50 h (patareid)
Aku laadimisaeg	Umbes 7 h
Automaatse nivelleerimise ulatus	±6°
Täpsus	±0,075 mm / 10 m
Pöörlemiskiirused	0, 60, 120, 300, 600 p/min
Laseri lainepikkus	635 nm (pöörlev), 650 nm (lood)
Laseri klass	2 / <1 mW
Kaitseaste	IP 66
Kaugjuhtimispult	Infrapuna, ulatus kuni 40 m, toide 2 AA patareid
Töötingimused	-10°C kuni 50°C, suhteline õhuniiskus max 80%
Hoiutingimused	-10°C kuni 70°C, suhteline õhuniiskus max 80%
Peamised funktsioonid	Automaatne nivelleerimine, digitaalne kaldenurk (DualGrade), manuaalne kaldenurk, pöörlemis-/punkt-/skaneerimisrežiim, triivivastane süsteem (ADS), võrdlus-/loodlaserid
Hooldus ja puhastus	Puhastada kergelt niiske lapiga; vältida puhastusvahendeid ja lahusteid
Ohutus	Laser klass 2: ärge vaadake kiirt, ärge suunake inimeste poole, katke peegeldavad pinnad
Varuosad ja remonditavus	Võtke ühendust UMAREX-LASERLINERi teenindusega; soovitatav iga-aastane kalibreerimine
Üldine teave	Vastab ELi ja GB standarditele; ringlussevõtt vastavalt WEEE direktiivile

Korduma kippuvad küsimused - Quadrum DigiPlus 410 S Laserliner

Kuidas pöörlevat laserit sisse lülitada?

Vajutage SISSE/VÄLJA nuppu (4). Seade nivelleerub automaatselt. Horisontaalses režiimis asetage see tasasele pinnale või statiivile. Vertikaalses režiimis asetage see külgjalale.

Mida teha, kui laser ei nivelleeru automaatselt?

Kontrollige, et kalle ei ületaks ±6°. Kui nurk on liiga suur, laser vilgub ja kostab helisignaal. Asetage seade tasasemale pinnale. Veenduge, et Sensor Automatic oleks aktiveeritud (mitte käe sümbol).

Kuidas kasutada digitaalse kaldenurga funktsiooni (DualGrade)?

Vajutage auto/slope nuppu (1). X-telje näit vilgub. Kasutage Plus/Miinus nuppe (5/6) väärtuse reguleerimiseks. Minge Y-teljele X/Y nupuga (2) ja reguleerige. Kinnitage uuesti X/Y vajutamisega. Seade positsioneerib end automaatselt.

Kuidas aktiveerida triivivastast süsteemi (ADS)?

Pärast sisselülitamist ja nivelleerimist vajutage Tilt nuppu (8). "TILT" vilgub iga sekundi järel reguleerimisfaasis (30 s), seejärel aeglaselt pärast aktiveerimist. ADS kaitseb mõõtmisvigade eest liikumise korral.

Mida tähendavad laseri vilkumine ja helisignaalid?

Kui laser vilgub ja kostab helisignaal, võib see viidata automaatse nivelleerimise ulatuse (±6°) ületamisele, liiga suurele kaldele manuaalrežiimis või referentsi kaotusele ADS-i all. Konkreetsete juhtumite kohta vaadake kasutusjuhendit.

Kuidas vahetada patareisid või laadida akut?

Keerake lahti kinnituskruvi (I) ja eemaldage sektsioon. Kasutage kaasasolevat toiteadapterit aku laadimiseks pistiku (J) kaudu. Laadija LED (N) punane näitab laadimist, roheline näitab lõppu. Võite kasutada ka leelispatareisid (4 x LR14) patareisektsioonis (K).

Kuidas kasutada skaneerimisrežiimi?

Vajutage Scanner nuppu (7) režiimi aktiveerimiseks. Kasutage suunaklahve (20,21) intensiivse valguse segmendi positsioneerimiseks. Segmendi laiust saab reguleerida, vajutades mitu korda Scanner nuppu.

Kuidas kontrollida seadme kalibreerimist?

Asetage seade kahe seina vahele, mille vahekaugus on vähemalt 5 m. Kasutage punktirežiimi, et märkida A1, pöörata 180° A2 jaoks, seejärel liikuda A1 lähedale ja pöörata 180° A3 jaoks. Kui erinevus A2 ja A3 vahel ületab 0,75 mm/10 m, võtke reguleerimiseks ühendust teeninduskeskusega.

Milliseid ettevaatusabinõusid peaksin kasutama?

Ärge kunagi vaadake otsest ega peegeldunud laserkiirt. Ärge suunake laserit inimeste poole. Katke peegeldavad pinnad. Kasutage laserit silmade kõrgusel (1,40–1,90 m). Arvestage kohalike eeskirjadega.

Kuidas seadet puhastada ja hooldada?

Puhastage kõiki komponente kergelt niiske lapiga. Ärge kasutage puhastusvahendeid, küürimisvahendeid ega lahusteid. Enne pikaajalist ladustamist eemaldage aku. Hoida kuivas ja puhtas kohas. Laske seadet iga aasta kalibreerida.

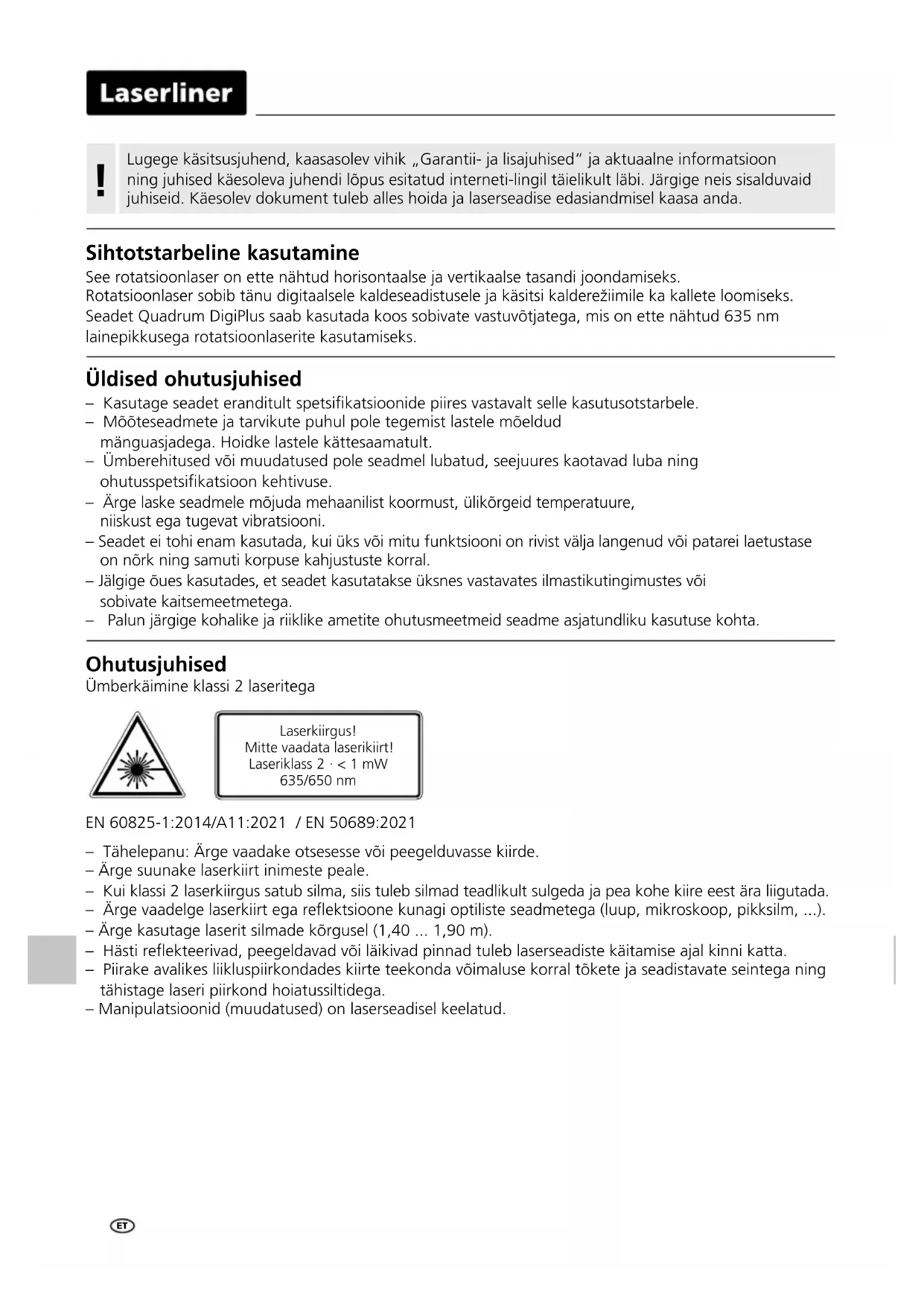

KASUTUSJUHEND Quadrum DigiPlus 410 S Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja laserseadise edasiandmisel kaasa anda.

Sihtotstarbeline kasutamine

See rotatsioonlaser on ette nähtud horisontaalse ja vertikaalse tasandi joondamiseks.

Rotatsioonlaser sobib tänu digitaalsele kaldeseadistusele ja käsitsi kalderežiimile ka kallete loomiseks.

Seadet Quadrum DigiPlus saab kasutada koos sobivate vastuvõtjatega, mis on ette nähtud 635 nm lainepikkusega rotatsioonlaserite kasutamiseks.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. Hoidke lastele kättesaamatult.
• Ümberehitused või muudatused pole seadmel lubatud, seejuures kaotavad luba ning ohutusspetsifikatsioon kehtivuse.
• Ärge laske seadmele möjuda mehaanilist koormust, ülikõrgeid temperatuure, niiskust ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui üks või mitu funktsiooni on rivist välja langenud või patarei laetustase on nõrk ning samuti korpuse kahjustuste korral.
  – Jälgige öues kasutades, et seadet kasutatakse üksnes vastavates ilmastikutingimustes või sobivate kaitsemeetmetega.
• Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.

Ohutusjuhised

Ümberkäimine klassi 2 laseritega

EN 60825-1:2014/A11:2021 / EN 50689:2021

• Tähelepanu: Ärge vaadake otsesesse või peegelduvasse kiirde.
  – Ärge suunake laserkiirt inimeste peale.
• Kui klassi 2 laserkiirgus satub silma, siis tuleb silmad teadlikult sulgeda ja pea kohe kiire eest ära liigutada.
• Ärge vaadelge laserkiirt ega reflektsioone kunagi optiliste seadmetega (luup, mikroskoop, pikksilm, ...).
  – Ärge kasutage laserit silmade körgusel (1,40 ... 1,90 m).
• Hästi reflekteerivad, peegeldavad või läikivad pinnad tuleb laserseadiste käitamise ajal kinni katta.
• Piirake avalikes liikluspiirkondades kiirte teekonda võimaluse korral tõkete ja seadistavate seintega ning tähistage laseri piirkond hoiatussiltidega.
• Manipulatsioonid (muudatused) on laserseadisel keelatud.

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

• Mööteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirvärtustele vastavalt EMC-määrusele 2014/30/EL.
• Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.
• Möötetäpsust võivad mõjutada kasutamine suure pinge või tugevate elektromagnetiliste vahelduvväljade läheduses.

Toote eriomadused ja funktsioonid

Rotatsioonlaser joondub iseseisvalt välja. Ta pannakse nõutavas põhiasendis üles – ± 6° töönurga piires. Automaatika võtab kohe peenseadistamise üle: Kolm elektroonilist mõõtesensorit tuvastavad seejuures X-, Y- ja Z-telje.

Transpordilukk (LOCK): Seadet kaitstakse transportimisel spetsiaalse mootoripiduriga.

Kaitse tolmu ja vee eest – seadet iseloomustab eriline kaitstus tolmu ning vihma eest.

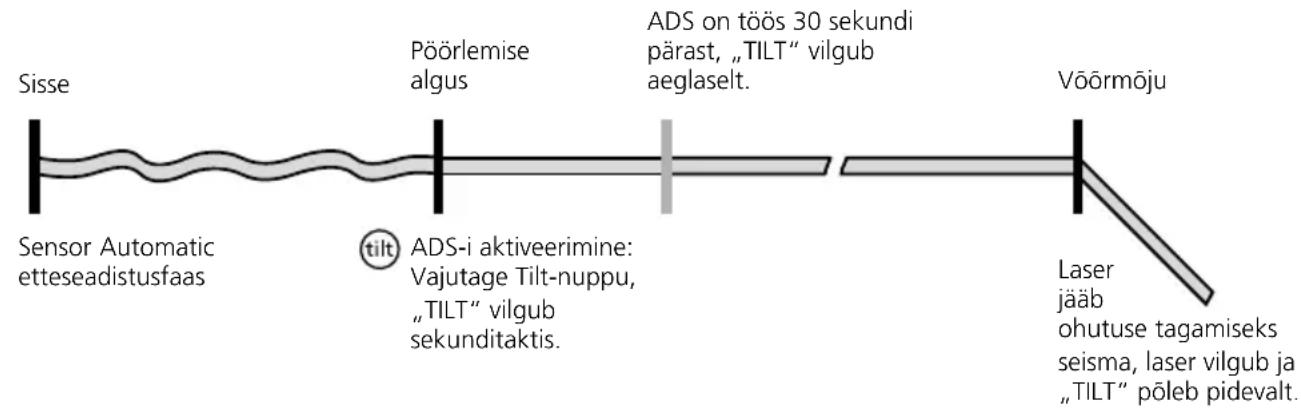

Anti Drift System (ADS) takistab väärmöõtmisi. Talitluspõhimõte: Laserit kontrollitakse 30 sekundit pärast ADSi aktiveerimist püsivalt korrektse väljajoonduse suhtes. Kui seade liigub välismõju tõttu paigast või kaotab laser oma kõrgusereferentsi, siis jääb laser seisma ja hakkab vilkuma. Seejärel jääb indikaator TILT pidevalt põlema, LC-ekraanil kuvatakse ohukolmnurk ja kostub hoiatussignaal. Edasitöötamise võimaldamiseks vajutage uuesti Tilt-klahvi või lülitage seade välja ja sisse. Nii välditakse lihtsalt ja kindlalt väärmöõtmisi.

tilt ADS pole pärast sisselülitamist aktiivne. Kaitsmaks etteseadistatud seadet võõrmõjudest tingitud asendimuutuste eest, tuleb ADS Tilt-klahvi vajutamisega aktiveerida. ADS-i talitlust näidatakse „TILT“ vilkumisega LC-ekraanil, vt alltoodud näitlikku joonist.

! ADS lülitab järelevalve sisse alles 30 sek pärast laseri täielikku nivelleerumist (etteseadistusfaas). „TILT“ vilgub etteseadistusfaasis sekunditaktis, kui ADS on aktiivne, on vilkumine aeglane.

ADSi talitlusviis

Laserliner

Ruumivõre: Näitab laseritasandeid ja funktsioone.

auto: Automaatne väljajoondus / man: Manuaalne väljajoondus

auto

Horisontaalne nivelleerimine

auto auto x auto y

Vertikaalne nivelleerimine

X-telje kalle

Y-telje kalle

slope

Kalded

90° nurk

Loodimisfunktsioon

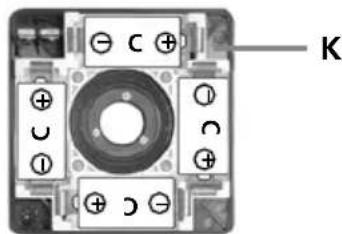

Patareide/akude paigaldamine ja eemaldamine, ja aku laadimine

– Laadige aku enne seadme kasutamist täiesti täis.

- Kasutage võrgu-/laadimisseadet ainult suletud ruumis, sellesse ei või sattuda niiskust ega vihma, kuna vastasel korral võib tekkida elektrilöögioht.

- Akut tohib laadida üksnes kaasasoleva võrguseadmega ning kasutada eranditult antud laserseadmes. Vastasel juhul valitseb vigastus- ja tulekahjuoht.

- Ärge avage akut. Valitseb lühiseoht.

- Ühendage laadija vooluvörku ja akulaeka (L) laadimispesa (J) külge. Palun kasutage ainult kaasasolevat laadijat. Vale laadija kasutamisel kaotab garantii kehtivuse. Akut saab laadida ka väljaspool seadet.

- Aku laadimise ajal põleb laadija (N) LED punaselt Laadimisprotseduur on lõppenud, kui LED põleb roheliselt. Kui seade pole laadijaga ühendatud, siis laadija LED vilgub.

- Lükake aku (L) või patareilaegas (K) sahtlisse (G) ja keerake kinnituskruviga (I) kinni. Elektrikontaktid (H) tuleb seejuures kokku ühendada.

- Sissepandud aku korral on seade laadimisprotseduuri ajal kasutusvalmis olekus.

- Alternatiivselt võib kasutada ka leelispatareisid (4 x tüüp C). Pange need patareilaekasse (K). Jälgige seejuures installatsioonisümboleid.

- Kui LC-näidikul vilgub pidevalt aku sümbol (14), siis tuleb patareid vahetada või akud uuesti laadida.

- Enne patarei eemaldamist lülitage seade välja ja lahutage võrgust. Akude või patareide eemaldamiseks vabastage kinnituskruvi (I) ja võtke akulaegas (L) või patareilaegas (K) välja.

Avage patareide kast ja asetage patareid (2 x 1,5V LR6 (AA)) sisse nii, nagu sümbolil näidatud.

Jälgige öiget polaarsust.

A referents- / loodimislaseri väljund

B prismapea / laserkiire väljund

C kaugjuhtimispuldi vastuvõtudiooidid (4 x)

D juhtpaneel

E LC-näidik

F 5/8" keere / referents- / loodimislaseri väljund

G aku või patareilaeka sahtel

H elektrikontaktid

I patareilaeka või aku kinnitusmutter

J laadimispesa

K patareilaegas

L akulaegas

M laadija / võrgualaldi

N töönäidik punane: akut laetakse roheline: laadimisprotseduur löpetatud

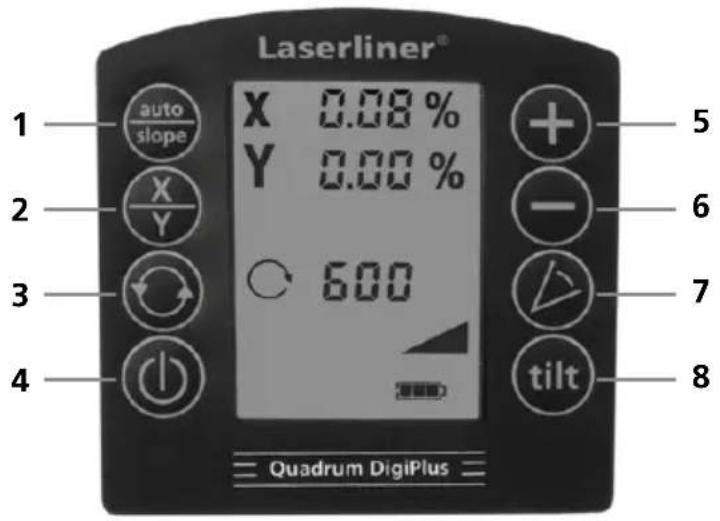

Quadrum DigiPlus juhtpaneel

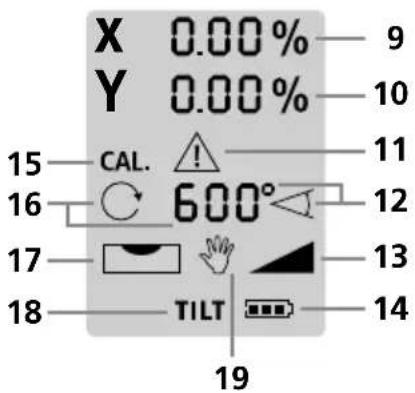

LC-näidik Quadrum DigiPlus

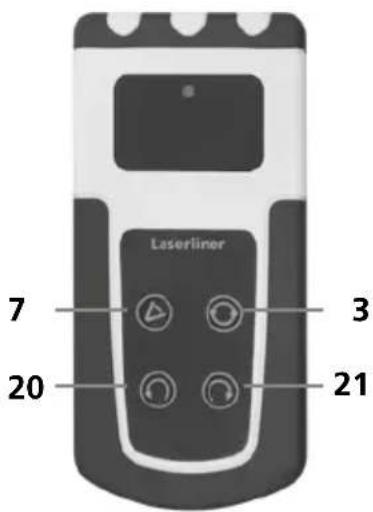

Kaugjuhtimispult

1 auto/slope-funktsioon
2 X-, Y-telje ümberlülitus
3 Pöörlemiskiiruse valimine 600 / 300 / 120 / 60 / 0 p/min
4 SISSEVÄLJA-klahv
5 Pluss-nupp kalde seadistamiseks kalde digitaal- ja käsitsifunktsiooni korral
6 Miinus-nupp kalde seadistamiseks kalde digitaal- ja käsitsifunktsiooni korral
7 Skaneerimismoodus
8 Tilt-funktsioon
9 Näit X-telje kalde seadistamiseks
10 Näit Y-telje kalde seadistamiseks
11 Ohusümbol Tilt-funktsioon
12 Skaneerimisrežiimi näit
13 DualGrade-funktsiooni näit
14 Patarei laetusseisundi näit
15 Kaliibrimisrežiimi näit
16 Kiiruse näit
17 Nivelleerimise näit
18 Tilt-funktsiooni näidik
19 Käsitsirežiimi näit
20 Positsioneerimisklahv (keerake vasakule)
21 Positsioneerimisklahv (keerake paremale)

Horisontaalne nivelleerimine ja vertikaalne nivelleerimine

• Horisontaalne: Pange seade võimalikult tasasele pinnale üles või kinnitage statiivile.
• Vertikaalne: Asetage seade küljejalgadele. Juhtpaneel on ülespoole suunatud. Lisavarustusse kuuluva seinahoidikuga (toote nr 080.70) saab seadme vertikaalkasutuseks statiivile monteerida.
• Vajutage SISSEVÄLJA-klahvi.

auto auto

(1)

(1)

Rotatsioonlaser joondub pärast sisselülitamist automaatselt.

- Seade nivelleerub ± 6° piirkonnas automaatselt välja. Etteseadistusfaasis laser vilgub ja prismapea seisab paigal. Kui nivelleerumine on löppenud, siis põleb laser püsivalt ja pöörleb max pääretearvuga. Vt siia juurde ka löiku „Sensor Automatic“ ja „ADS Tilt“.

Kui seade pandi üles liiga kaldu (kalle ületab 6°), seisab prismapea paigal, laser vilgub ja kölab hoiatussignaal. Siis tuleb seade tasasemale pinnale üles panna.

Vertikaalse laseritasandi positsioneerimine

Vertikaalpiirkonnas saab laseritasandit täpselt positsioneerida. „Sensor Automatic“ jääb aktiivseks ja nivelleerib vertikaalse laseritasandi välja. Vt alljärgnevat joonist.

1.2.

Kui on saavutatud maksimaalne kalle vahemikus 6°, jääb laser seisma, hakkab vilkuma ja kölab helisignaal. Sel juhul vähendage kaldenurka.

Digitaalne kaldefunktsioon (DualGrade-funktsioon)

Horisontaalset tasandit saab digitaalselt X- ja Y-telje suunas kallutada. Maksimaalne kalle on ühe tasapinna suhtes kuni ±10%, kaldenurkade summeerimisel mölema telje suhtes väheneb telgede jaoks maksimaalselt sisestatav väärtus. Väärtused kuvatakse suurel LC-näidikul ja neid saab eraldi sisestada.

Telgede seadistamine Vajutage nuppu auto/slope (1). LC-näidikul vilguib X-telje näit. Pluss- ja miinus-nuppudega (5/6) saab seadistada arvulisi väärtusi. X-/Y-nupu (2) vajutamisega toimub ümberlülitamine Y-teljele. Nüüd saab pluss- ja miinus-nuppudega (5/6) seadistada Y- väärtust. X-/Y-nupu (2) uuesti vajutamisega kinnitate sisestuse. Seejärel võtab seade soovitud väärtusele vastava asendi. Vt allolevaid jooniseid.

Ühes tasandis

Kahes tasandis

1. 1. 1. 1. 5. auto

            (

auto slope

⊕ - X

⊕ - Y

Tähtis: Nivelleerimisprotsessi ajal ei saa midagi sisestada, LC-näidikul vilgub nivelleerimissümbol (17). Kui nivelleerimissümbol kustub, on nivelleerimine löppenud ja saab seadistada uusi väärtusi.

Digitaalse kaldefunktsiooni korral on anduri automaatika aktiveeritud.

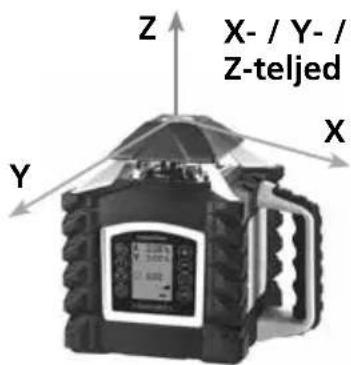

X-/Y-teljed on seadmel tähistatud.

Käsitsi kaldefunktsioon kuni 6° – horisontaalne

Koos kaldefunktsiooni aktiveerimisega lülitatakse Sensor-Automatic välja. Laseri lülitamiseks käsitsirežiimi hoidke SISSE/VÄLJA-nuppu allavajutatuna, kuni LC-näidikul kuvatakse käe sümbol (19). Horisontaalse tasandi seadistamiseks vajutage X-/Y-nuppu. Pluss/miinus-klahvid võimaldavad kalde motoorset ümberseadistamist. Seejuures saab X- ja Y-telge teineteisest eraldi ümber seadistada. Vt alljärgnevaid jooniseid.

Käsitsi kaldefunktsioon kuni 6° – vertikaalne

Kui on saavutatud maksimaalne kalle vahemikus 6°, jääb laser seisma, hakkab vilkuma ja kölab helisignaal. Sel juhul vähendage kaldenurka.

Käsitsi kaldefunktsioon > 6°

Suuremaid kaldeid on võimalik kasutada lisavarustusse kuuluva nurgaplaadiga, toote nr 080.75.

VIHJE: Laske seadmel esmalt iseseisvalt välja joonduda ja seadke nurgaplaat nulli. Sel juhul lülitage Sensor-Automatic välja – vt ka: käsitsi kaldefunktsioon kuni 6°. Seejärel kallutage seadet soovitud suunas.

Kui LC-näidikul kuvatakse käe sümbol, siis ei ole Sensor-Automatic aktiivne ning nivelleerimine horisontaal- ja vertikaalsuunas ei ole võimalik.

Laserimoodused

Rotatsioonimoodus

Rotatsiooniklahviga seadistatakse pööretearvu:

0, 60, 120, 300, 600 p/min

Punktimoodus

Punktimoodusesse pääsemiseks vajutage niimitu korda rotatsiooniklahvi, kuni laser enam ei pöörle. Laserit on võimalik positsioneerimisklahvidega mõõtetasandi suhtes soovitud positsiooni pöörata.

Skaneerimismoodus

Skaneerimisklahviga saab valgusintensiivset segmenti 4-s erinevas laiuses aktiveerida ning seadistada. Segment pööratakse positsioneerimisklahvidega soovitud positsiooni.

Käsivastuvõtumoodus

Lisavarustusse kuuluva laservastuvõtjaga töötamine: Lisavarustusse kuuluva laservastuvõtjaga töötamine: Seadke rotatsioonlaser maksimaalsele pööretearvule ja lülitage laservastuvõtja sisse. Vt selle kohta vastava laservastuvõtja kasutusjuhendit.

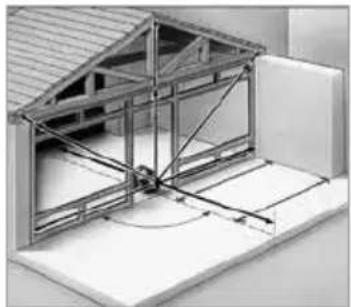

Referents- või loodimislaseriga töötamine

Laser kuvab ka kaks laserpunkti. Laserpunktid ning horisonaalne laserkiir moodustavad omavahel 90-kraadise nurga. Töötades laseriga vertikaalselt aitavad laserpunktid seadet öigesti joondada. Vaata joonist.

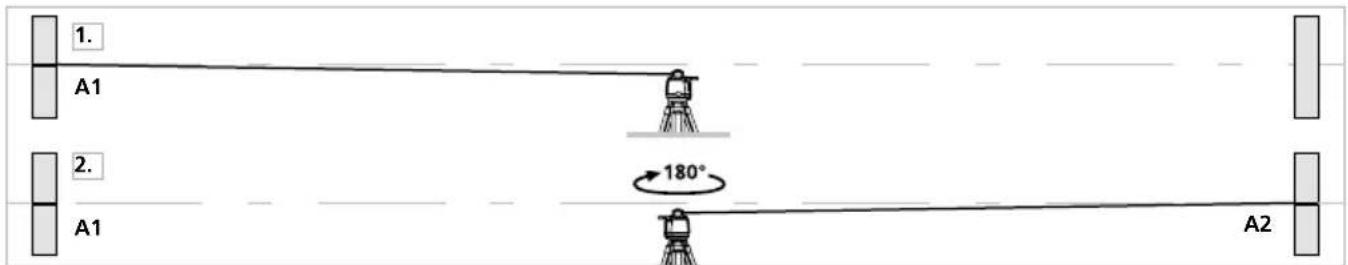

Kalibreerimise kontrollimiseks valmistumine

Te saate laseri kalibreerimist kontrollida. Pange laser 2 seina vahel keskkohta üles, mis on teineteisest vähemalt 5 m kaugusel. Lülitage seade sisse. Palun kasutage optimaalseks kontrollimiseks statiivi. TÄHTIS: Sensoriautomaatika peab olema aktiivne.

1. Märgistage punkt A1 seinal.
2. Pöörake seadet 180° vörra ja märgistage punkt A2. Punktide A1 ja A2 vahel on nüüd horisontaalne lähteväärtus.

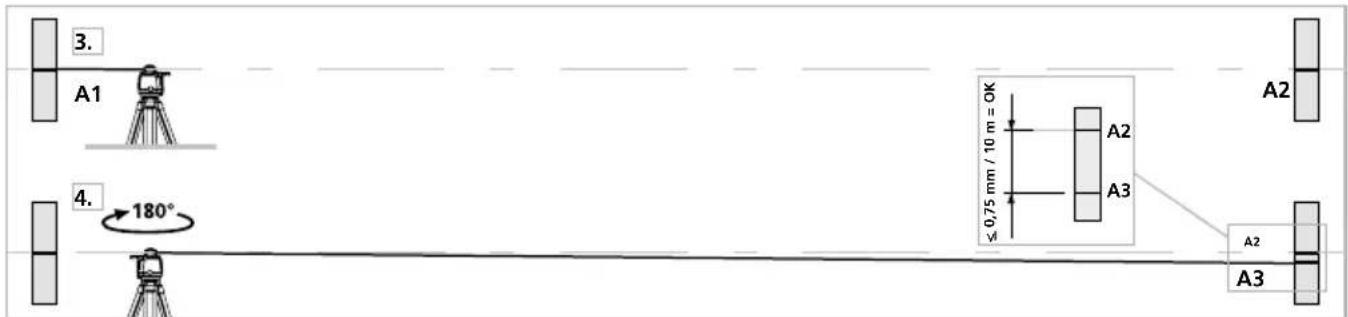

Kalibreerimise kontrollimine

1. Asetage seade seinale võimalikult lähedale punkti A1 märgistatud kõrgusele, suunake seade X-teljele.
2. Pöörake seadet 180°, suunake seade X-teljele ka markeerige punkt A3. Erinevus A2 ja A3 vahel on X-telje körvalekalle.
3. Korrake Y- või Z- telje ülekontrollimiseks 3. ja 4.

Kui X-, Y- või Z-telje puhul paiknevad punktid A2 ja A3 rohkem kui 0,75 mm / 10 m teineteisest eemal, siis on tarvis uuesti häälestada. Võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.

Häälestusmoodus

1. Jälgige häälestamisel rotatsioonlaseri joondust. Häälestage alati köik teljed.

2. Lülitage seade häälestusmoodusesse:

Lülitage rotatsioonlaser välja ja seejärel uuesti sisse, hoides auto/slope-nuppu allavajutatuna. Seejuures hoidke auto/slope-nuppu allavajutatuna seni, kuni X-telje näit hakkab LC-ekraanil vilkuma. Seejärel võite auto/slope-nupu lahti lasta.

Horisontaalrežiimis (X-, Y-telg) hakkab algul vilkuma X-telje näit. Rotatsioonlaseri X-/Y-nupuga saab ümber lülituda X-teljelt Y-teljele.

Vertikaalrežiimis (Z-telg) vilgub üksnes Y-telg.

1. Häälestuse korrigeerimine:

Viige laser pluss-/miinus-nuppudega tegelikust positsioonist referentspunkti A2 kõrgusele. Laser muudab positsiooni alles mitmekordsel vajutamisel.

1. Häälestuse löpetamine:

Katkestamine: Rotatsioonlaseri väljalülitamisega (SISSE/VÄLJA-klahv) tühistatakse kogu häälestus ja taastatakse jälle eelnev seisund.

Salvestamine: Auto/slope-nupuga salvestatakse uus häälestus.

Positsioneerimine: Kaugjuhtimispuldil olevate positsioneerimisnuppudega saab laserit pöörata.

!

Kontrollige häälestus enne kasutamist, pärast transportimist ning pikaajalist ladustamist regulaarselt üle. Kontrollige seejuures alati köiki telgi.

Juhised hoolduse ja hoolitsuse kohta

Puhastage köik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Vötke aku enne pikemat ladustamist välja. Ladustage seadet puhtas, kuivas kohas.

Kalibreerimine

Mõõteseadet tuleks mõõtmistulemuste täpsuse tagamiseks regulaarselt kalibreerida ja kontrollida. Soovitame, et kalibreerimisintervall oleks üks aasta. Vajadusel võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.

Tehnilised andmed (Jätame endale öiguse tehnilisteks muudatusteks. 25W23)
Iseloodimisvahemik ± 6°
Täpsus ± 0,075 mm / 10 m
Horisontaalne / vertikaalne nivelleerimine	Automaatselt elektrooniliste libellide ja servomootoritega.
Seadistuskiirus u 30 sek kogu töönurga ulatuses
Vertikaalne referentskiir 90° pöörlemistasandi suhtes
Pöörlemiskiirus 0, 60, 120, 300, 600 p/min
Kaugjuhtimispult infrapuna IR
Laserkiire lainepikkus 635 nm
Loodimislaseri lainepikkus 650 nm
Joonlaseri laseriklass	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Laseri väljundvõimsus < 1 mW
Kaitseliik IP 66
Toitepinge 4 x 1,2V HR14 (C) NiMH / 4 x 1,5V LR14 (C)
Aku töökestus u 35 tundi
Patareide töökestus u 50 tundi
Aku laadimiskestus u 7 tundi
Töötingimused	-10°C ... 50°C, Ôhuniiskus max 80% rH, mittekondenseeruv, Töökõrgus max 4000 m üle NN (normaalnull)
Ladustamistingimused	-10°C ... 70°C, Ôhuniiskus max 80% rH
Mõõtmed (L x K x S) / Kaal (koos akuga)	215 x 205 x 165 mm / 2,6 kg
Kaugjuhtimispult
Toitepinge 2 x 1,5 V tüüp AA
Kaugjuhtimispuldi tegevusulatus	max 40 m (IR-Control)
Mõõtmed (L x K x S) / Kaal (koos akuga)	63 x 130 x 24 mm / 0,15 kg

ELi ja UK nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks ELi ja UK piires.

See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb väärtuslike toorainete tagasisaamiseks suunata Euroopa ja UK kasutatud elektri- ja elektroonikaseadmete, akude ja pakendite direktiividele keskkonnasõbralikku taaskasutusse. Elektriseadmed, patareid ja pakend ei kuulu olmeprügi hulka. Tarbijad on kohustatud andma kasutatud patareid ja akud tasuta avalikku kogumiskohta, müügipunkti või tehnilisse klienditeenindusse. Akud/patareid tuleb kaubanduses saadaval olevate tööriistadega seadmest eemaldada ning suunata enne seadme jäätmekäitlusse tagasi andmist eraldi kogumisse. Kui teil on patarei eemaldamise kohta küsimusi, siis pöörduge UMAREX-LASERLINERi klienditeeninduse poole. Palun võtke ühendust oma asukohajärgse omavalitsusega, et saada teavet sobivate jäätmejaamade kohta ning järgige vastavaid jäätmekäitlus- ja ohutusjuhiseid kogumispunktides.

Edasised ohutus- ja lisajuhised aadressil: https://packd.li/ll/aek/in

!

ELi ja UK nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks ELi ja UK piires.
