INSTRUKCJA OBSŁUGI WHC20 T593 P WHIRLPOOL
Podręcznik użytkownika
PODRĘCZNIK UŻYTKOWNIKA
SPIS TREŚCI
Instrukcja eksploatacji i opieki technicznej 3
Oświetlenie chłodziarki 3
Wymiana oświetlenia LED. 3
Półki. 3
Drzwiczki 3
Obsługa Urządzenia 4
Pierwsze użycie 4
Komora chłodziarki i przechowywanie żywności 4
Jak przechowywać świeżą żywność i napoje 4

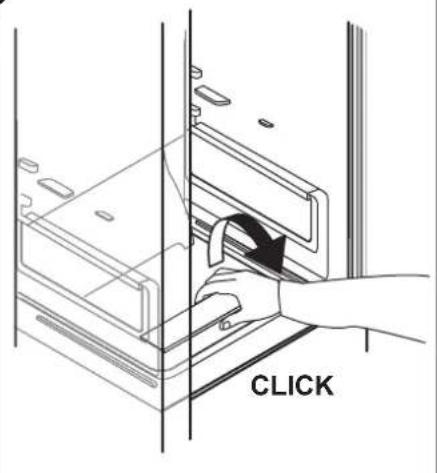

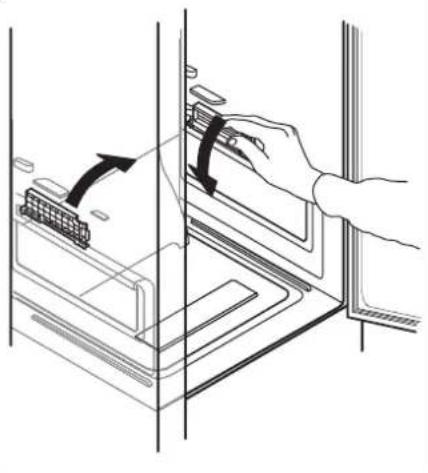

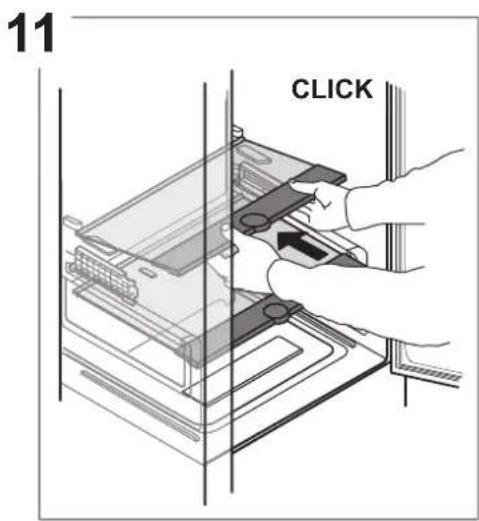

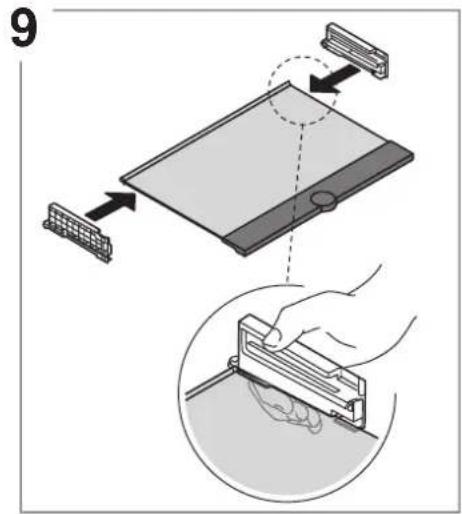

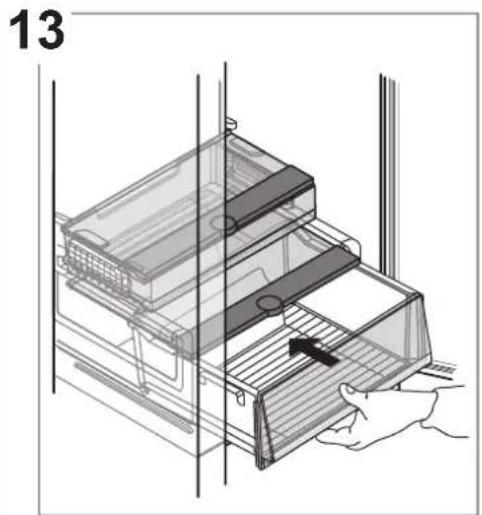

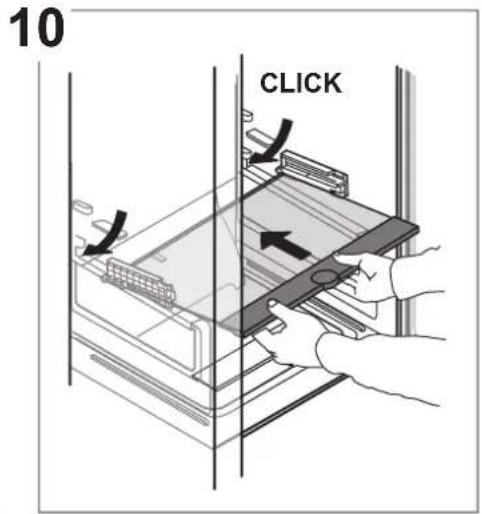

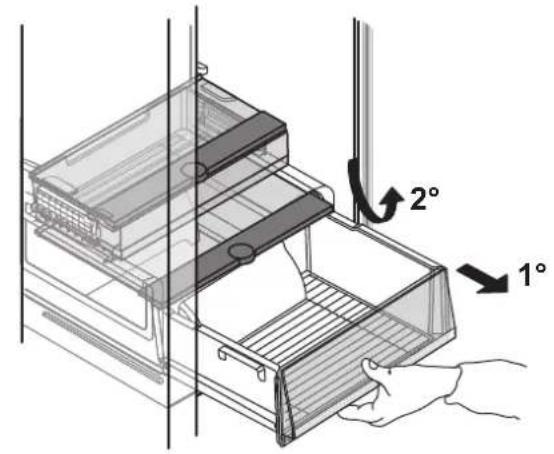

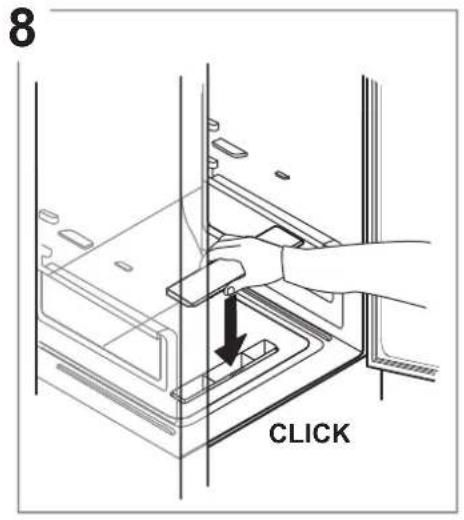

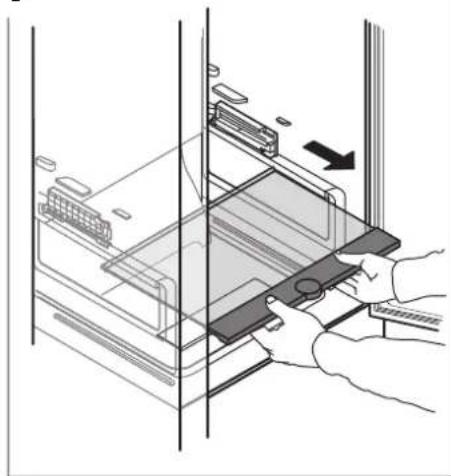

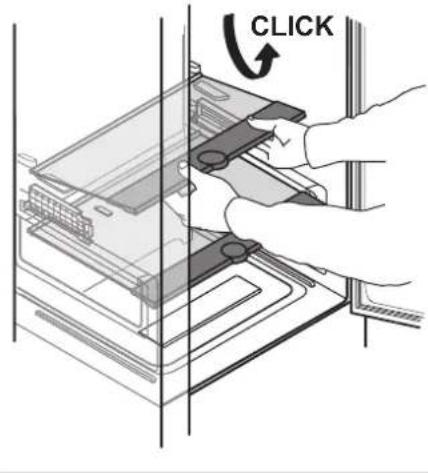

Wyjmowanie szuflady lodówki 5
Komora zamrażarki i przechowywanie żywności 6
Okres przechowywania produktów zamrożonych przy braku użytkownika. 7
Odgłosy pracy urządzenia 8
Zalecenia w przypadku nie działania urządzenia 8
Czyszczenie i konserwacja 8
Akcesoria* 9
Kontrola wilgotności* 9
Półka składana * 10
Podkładka do zamrażarki (Alu PAD)* 10
Podkładka do chłodziarki* 10
Usuwanie usterek 10
Wymiana uszczelki 12
- Dostępne tylko w wybranych modelach

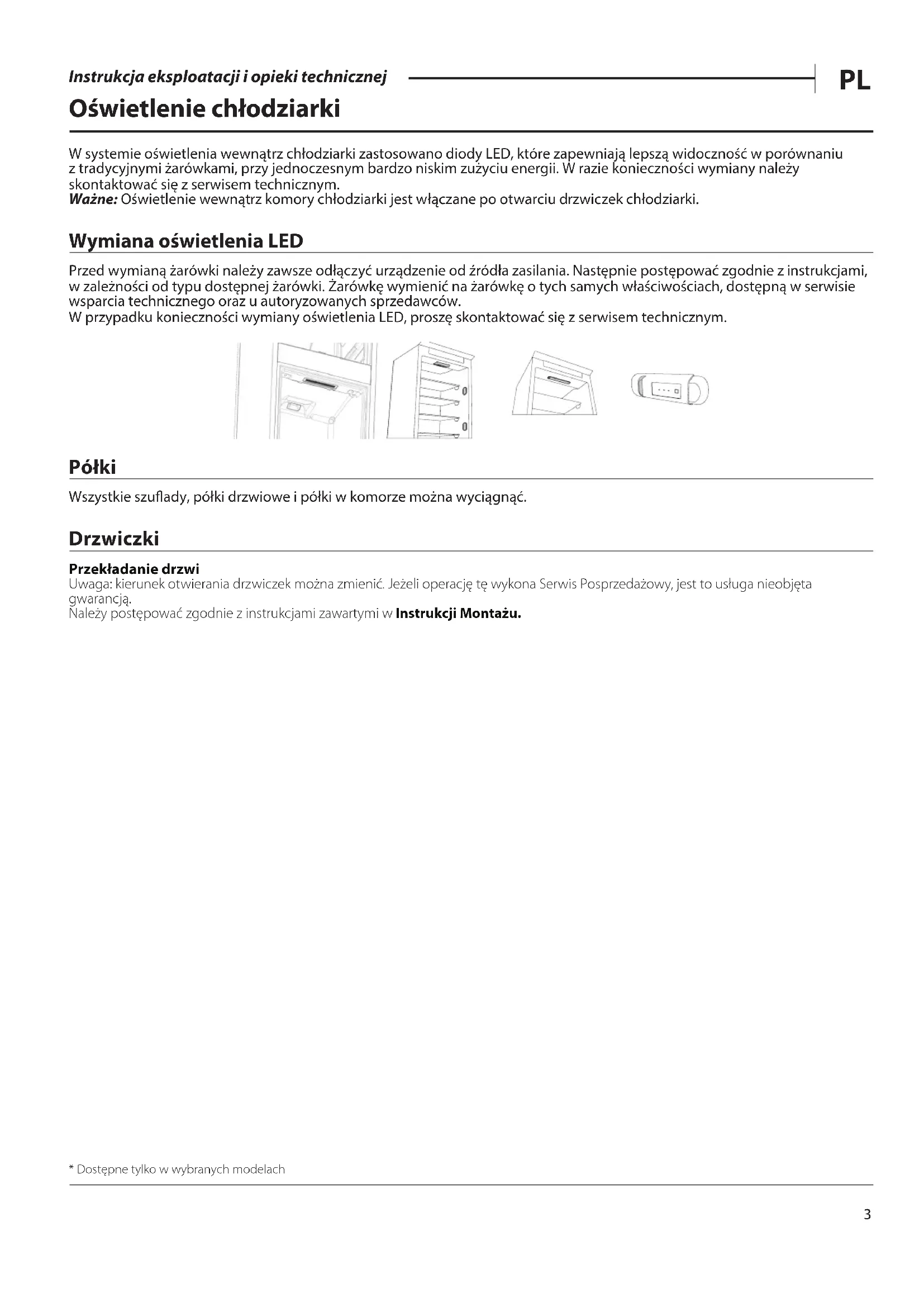

Oświetlenie chłodziarki
W systemie oświetlenia wewnątrz chłodziarki zastosowano diody LED, które zapewniają lepszą widoczność w porównaniu z tradycyjnymi żarówkami, przy jednocześnie bardzo niskim zużyciu energii. W razie konieczności wymiany należy skontaktować się z serwisem technicznym.
Ważne: Oświetlenie wewnątrz komory chłodziarki jest włączane po otwarciu drzwiczek chłodziarki.

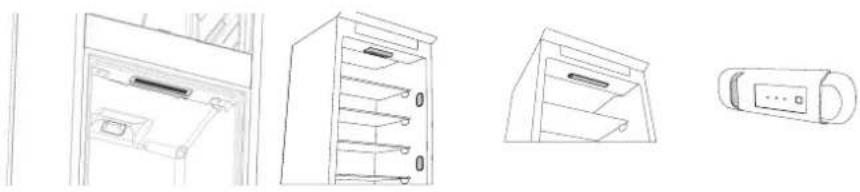

Wymiana oświetlenia LED
Przed wymianą żarówki należy zawsze odłączyć urządzenie od źródła zasilania. Następnie postępować zgodnie z instrukcjami, w zależności od typu dostępnej żarówki. Żarówkę wymienić na żarówkę o tych samych właściwościach, dostępną w serwisie wsparcia technicznego oraz u autoryzowanych sprzedawców.
W przypadku konieczności wymiany oświetlenia LED, proszę skontaktować się z serwisem technicznym.
Półki
Wszystkie szuflady, półki drzwiowe i półki w komorze można wyciągnąć.
Drzwiczki
Przekładanie drzwi
Uwaga: kierunek otwierania drzwiczek można zmienić. Jeżeli operację tę wykona Serwis Posprzedażowy, jest to usługa nieobjęta gwarancją.
Należy postępować zgodnie z instrukcjami zawartymi w Instrukcji Montażu.
Obsługa Urządzenia
Pierwsze użycie
Po instalacji pozostawić urządzenie w bezruchu na co najmniej dwie godziny przed podłączeniem go do sieci. Po podłączeniu do źródła zasilania urządzenie zaczyna działać automatycznie. Optymalne temperatury przechowywania żywności są ustalone fabrycznie.
Po włączeniu urządzenia należy zaczekać 4-6 godzin, aż zostanie osiągnięta prawidłowa temperatura przechowywania normalnie wypełnionego urządzenia. Antybakteryjny filtr przeciwzapachowy należy umieścić w wentylatorze, jak pokazano na opakowaniu filtra (jeżeli w wyposażeniu). Sygnał dźwiękowy oznacza, że włączył się alarm temperatury: wcisnąć przycisk, aby wyłączyć alarm dźwiękowy.
Komora chłodziarki i przechowywanie żywności
Komora chłodziarki umożliwia przechowywanie świeżej żywności i napojów. Komora chłodziarki rozmraża się całkowicie w sposób automatyczny. Okazjonalna obecność kropel wody na wewnętrznej ścianie tylnej komory jest objawem automatycznej fazy rozmrażania. Skropliny spływają do otworu spustowego i zbierają się w pojemniku, z którego następnie wyparowują.
Uwaga: temperatura otoczenia, częstotliwość otwierania drzwi i/lub same ustawienia urządzenia mogą wpływać na temperaturę wewnątrz obu komór. Wartości temperatury należy ustawić zgodnie z tymi czynnikami. W warunkach dużej wilgotności, wewnątrz komory chłodziarki może występować kondensacja, zwłaszcza na szklanych półkach. W tym przypadku zaleca się zamykanie pojemników z płynami (np. kubek z bulionem), zawijanie żywności o dużej zawartości wody (np. warzywa) i włączenie wentylatora (jeśli jest dostępny). Wszystkie szuflady, półki drzwiowe i półki w komorze można wyciągnąć.
Dystrybucja powietrza Multiflow
System Multiflow pomaga równomiernie rozprowadzać zimne powietrze w komorze, zapewniając lepsze przechowywanie żywności. Żywność może być umieszczona na każdej półce urządzenia. Należy pamiętać, aby nie blokować otworów wentylacyjnych, zapewniając w ten sposób swobodny przepływ powietrza.
Jak przechowywać świeżą żywność i napoje
Produkty żywnościowe wydzielające duże ilości gazu etylenowego (jabłka, morele, gruszki, brzoskwinie, awokado, figi, suszone śliwki, borówki, melony, fasolka) i produkty wrażliwe na ten gaz, takie jak owoce, warzywa i sałaty, należy zawsze umieszczać lub opakowywać osobno, aby zapobiec skracaniu ich terminu przydatności do spożycia; na przykład nie przechowywać pomidorów razem z owocami kiwi lub kapustą. Aby zapewnić dostateczną cyrkulację powietrza, nie należy przechowywać artykułów spożywczych zbyt blisko siebie. Używać pojemników wielokrotnego użytku - plastikowych, metalowych, aluminiowych i szklanych lub folii samoprzylepnej do pakowania żywności.
Gdy w chłodziarce przechowywana jest niewielka ilość żywności, zaleca się korzystanie z półek nad pojemnikiem na owoce i warzywa, ponieważ jest to najzimniejszy obszar w komorze. Żywność i napoje, które mogą wydzielać lub przyjmować zapachy, należy zawsze przechowywać w zamkniętych pojemnikach lub pod przykryciem. Aby zapobiec przewracaniu się butelek, można umieścić je w specjalnym uchwycie (występuje w wybranych modelach).
* Dostępne tylko w wybranych modelach

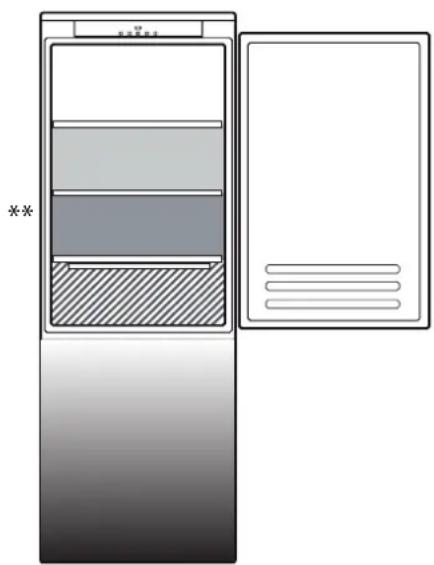

Legenda
STREFA
Zalecana do przechowywania owoców tropikalnych, puszek, napojów, jajek, sosów, marynat, masła, dżemu
STREFA NISKIEJ TEMPERATURY
Zalecana do przechowywania serów, mleka, wyrobów mleczarskich, produktów delikatesowych, jogurtów
Zalecana do przechowywania wędlin i deserów, mięsa oraz ryb
SZUFLADA NA WARZYWA I OWOCE
Strefa najniższej temperatury w modelach z KOMORĄ, 0° ZONE została oznaczona w legendzie
i
1
2
3
4
5
6
7
Komora zamrażarki i przechowywanie żywności
Komora zamrażarki * służy do długotrwałego przechowywania zamrożonej żywności i mrożenia świeżej żywności. Ilość świeżej żywności, którą można zamrozić w ciągu 24 godzin, jest podana na tabliczce znamionowej. Rozmieść świeżą żywność w obszarze mrożenia wewnątrz komory zamrażarki, pozostawiając wystarczającą ilość miejsca wokół opakowań żywności na swobodny przepływ powietrza. Nie zaleca się ponownego zamrażania częściowo rozmrożonej żywności. Ważne jest, aby owinąć żywność w sposób zapobiegający przedostawaniu się wody, wilgoci lub kondensacji.
Tacka*
Tacka zamrażarki umożliwia łatwy dostęp do często używanych produktów, zamrażanie i przechowywanie resztek żywności i małych produktów.
Kostki lodu
Wypełnić 2/3 tacki na lód wodą i włożyć ją z powrotem do komory zamrażarki. Nigdy nie używać ostrych lub ostro zakończonych przedmiotów do wyjmowania lodu.
Wyjmowanie szuflad
Wysunąć szuflady maksymalnie na zewnątrz, unieść je i wyjąć. Aby uzyskać większą przestrzeń, komorę zamrażarki można wykorzystać bez szuflad. Po umieszczeniu żywności na kratkach/półkach upewnić się, że drzwi są prawidłowo zamknięte.

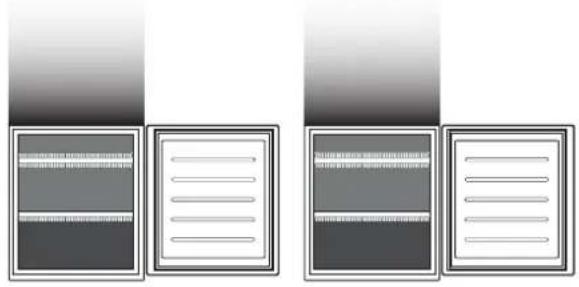

System Total No Frost
System Total No Frost skutecznie zapobiega tworzeniu się lodu, co pozwala uniknąć niedogodności związanych z ręcznym odszranianiem zarówno w zamrażarce, jak i we wnętrzu chłodziarki.
System wentylacyjny zapewnia doskonałą cyrkulację zimnego powietrza w obu komorach, dzięki czemu nie tworzy się lód.
- Dostępne tylko w wybranych modelach
***

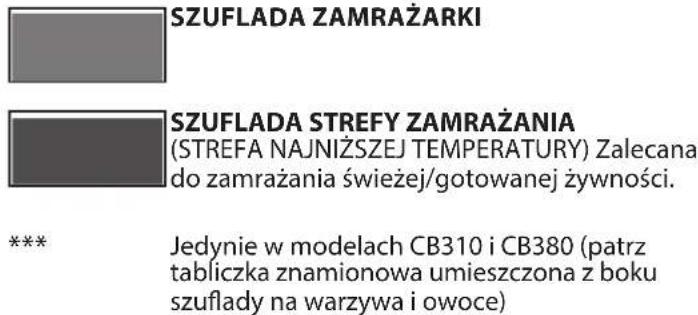

Legenda
Okres przechowywania produktów zamrożonych przy użytkowniku
| KOMORA ZAMRA[ZALNIKA |
| Produkt Okres przechowymania | (-12°C) | Zalecany okresprzechowymania (-18°C) | Okres przechowymania (-24°C) |
| Maslo lub margaryna 1 miesiac 6 miesiace 9 miesiace |
| Ryby | 1 miesiac | 1-3 miesiocy | 6 miesiac |
| Owoce (z wyjaltkiem owocówcytrusowych) i warzywa | 1 miesiac 8-12 miesiocy 12 miesiac |
| MięsoKielbasy szynkoweMięsa pieczone (wołowina-wieprzowina-baranina)Steki lub kotlety (wołowina-baranina-wieprzowina) | 1 miesiac | 2 miesiac8-12 miesiocy4 miesiac | 12 miesiac |
| Mleko, świeże plyny, ser, lody lub sorbet | 1 miesiac | 1-3 miesiacy | 5 miesiac(niezalecane w przypadku lodów) |
| Drób (kurczak-indyk) | 1 miesiac | 5-7 miesiacy | 9 miesiac |
| KOMORA CHŁODZIARKI |
| Produkt Okres przechowymania | (0-3°C) | Okres przechowymania (3-6°C) | Okres przechowymania (6-8°C) |
| Puszki, napoje, jajka, sosy, pikle, maslo,dźem | 3-4 tgodnie 3-4 tgodnie 3-4 tgodnie |
| Owoce tropikalne Niezalecane 2-4 tgodnie | 3-4 tgodnie |
| Sery, mleko, nabiał, artykułydelikatesowe, jogurty | 2-5 dni | 2-5 dni | 2-5 dni |
| Wędlyn, desery,.miąs o rby oraz domowe potrawy | 3-5 dni | 1-2 dni | Niezalecane |
| Przechowywać warzywa i owocze (z wyjaltkiem owoców tropikalnych i cytrusów) | 15 dni | 10-12 dni | 4-7 dni |
Odgłosy pracy urządzenia
- Hałas podczas pracy kompresora jest normalnym zjawiskiem.
- Bulgotanie oraz stuki powstają podczas przechodzenia gazowej czynnika chłodniczego wewnątrz układu chłodzącego i są zjawiskiem normalnym.
- Skrzypiące dźwięki przy „usyszeniu”, zarówno wtedy, kiedy kompresor pracuje, jak i wtedy, gdy jest nieaktywny: jest to normalny dźwięk wydawany przy strukturze urządzenia.
- Sprawdzić, czy półki po wewnętrznej stronie drzwi chłodziarki oraz półki i szuflady w komorze chłodziarki są poprawnie umieszczone i umocowane, w celu uniknięcia potencjalnych wibracji.
- Nie umieszczać szklanych pojemników (butelek, słoików, itd.) w bezpośrednim sąsiedztwie, w celu uniknięcia potencjalnych wibracji.
- Urządzenie jest wyposażone w kompresor, który działa z optymalną prędkością w celu zminimalizowania zużycia energii. Może zdarzyć się, w niektórych sytuacjach (np. latem lub w przypadku przechowywania dużej ilości produktów), że kompresor zwiększy prędkość i stanie się głośniejszy niż zwykle.
Zalecenia w przypadku niedziałania urządzenia
W przypadku nieużywania urządzenia
Odłączyć urządzenie od źródła zasilania, opróżnić je, rozmrozić (jeśli konieczne) i wyczyścić.
Zostawić lekko otwarte drzwi, aby umożliwić przepływ powietrza przez komory. Pozwala to zapobiec powstawaniu pleśni i przykrych zapachów.
W przypadku przerwy w zasilaniu
Zostawić zamknięte drzwi, aby jak najdłużej utrzymać niską temperaturę żywności. Nie zamrażać ponownie żywności, która uległa częściowemu rozmrożeniu. Jeżeli zasilanie jest odcięte przez dłuższy czas, może być również aktywny alarm długiej awarii zasilania (w przypadku produktów wyposażonych w sterownik elektroniczny).
Czyszczenie i konserwacja
Przed przystąpieniem do mycia lub innych czynności konserwacyjnych odłączyć urządzenie od źródła zasilania lub wyjąć wtyczkę z gniazda.
Nie stosować substancji ściernych. Nie czyścić elementów urządzenia środkami łatwopalnymi.
Nie stosować urządzeń czyszczących parą.
Przycisków i wyświetlacza panelu sterowania nie należy czyścić przy użyciu alkoholu lub środków na bazie alkoholu. Należy używać do tego celu wyłącznie suchej szmatki.
Urządzenie należy czyścić okazjonalnie za pomocą szmatki oraz roztworu ciepłej wody i neutralnych środków przeznaczonych do czyszczenia wnętrza chłodziarki.
- Dostępne tylko w wybranych modelach
Akcesoria*
POJEMNIK NA JAJKA PÓŁKA NA BUTELKI PÓŁKA NA BUTELKI
PODKŁADKA DO CHŁODZIARKI PODKŁADKA DO ZAMRAŻARKI TACKA NA LÓD
POKRĘTŁO KONTROLA WILGOTNOŚCI
KONTROLA WILGOTNOŚCI
PÓŁKA SKŁADANA
Kontrola wilgotności*
Otworzyć regulator wilgotności (pozycja B), aby przechowywać żywność (np. owoce) w mniej wilgotnych warunkach lub zamknąć go (pozycja A), aby zapewnić bardziej wilgotne warunki (np. warzywom).
Multi Fresh Zone
3 ustawienia temperatury, aby w optymalny sposób przechowywać: mięso/ryby; produkty mleczne; owoce/warzywa, zapewniając dodatkowe warunki do przechowywania świeżej zieleniny.
Ustawienia:
NISKA = mięso i ryby
ŚREDNIA = produkty mleczne (ser i jogurt)
WYSOKA = owoce i warzywa
Aby szuflada „Multi Fresh Zone” działała prawidłowo, muszą być spełnione poniższe warunki:
- Urządzenie jest włączone; nie może być wybrana żadna z następujących funkcji specjalnych: tryb czuwania, tryb ochładzania, tryb wakacyjny (w takim przypadku wyjąć żywność znajdującą się wewnątrz szuflady).
Dostępne tylko w wybranych modelach
Półka składana*
System szynowy umożliwia wsunięcie półki pod przydnią część, tworząc dodatkową przestrzeń na przechowywanie wysokich butelek czy dzbanków.
Podkładka do zamrażarki (Alu PAD)*
Metalowy panel pozwala na szybsze zamrażanie żywności.
W celu łatwego czyszczenia metalowy panel można wyjąć, podnosząc go do góry, zaczynając od lewego rogu.

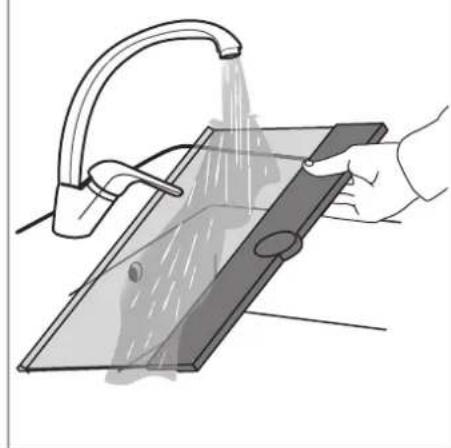

Podkładka do chłodziarki*
Szuflada na warzywa i owoce jest wyposażona w kratkę higieniczną.
Dzięki specjalnej konstrukcji tego komponentu owoce i warzywa nie mają kontaktu z naturalnymi wyciekami (takimi jak utrata wody i wilgoć z warzyw), które spływają poniżej kratki higienicznej. Kratka higieniczna wykorzystuje technologię Microban SilverShield®, która redukuje liczbę szkodliwych bakterii nawet do 99,9% na powierzchni kratki, wpływając na lepsze przechowywanie owoców i warzyw**. W przypadku zabrudzenia kratkę higieniczną można wyjąć do umycia, po prostu podnosząc ją i wyjmując na zewnątrz. Można ją łatwo myć ręcznie, wodą lub używając zwykłych neutralnych detergentów do naczyń. Kratkę można również myć w zmywarce.

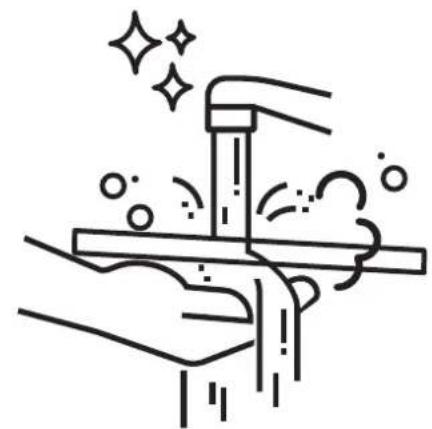

Po wyczyszczeniu kratkę należy osuszyć przed ponownym włożeniem.
Usuwanie usterek
Co zrobić, gdy... Możliwe przyczyny Rozwiązania
| Panel sterowania jest wylączony, urzadzenia nie działa. | Urzadzenia要去źnażdowo z trybie On/Standby (w./czuwania). Być要去ystapił problem z zasilaniem elektrycznych urzadzenia. | Wędzycu urzadzenia przyciskiem On/Standby (W./Trybu czuwania). Sprawdzic,czy: ·nie dozwó do przerwy w dopływie prȩdu ·czy wtyczka zostafa poprawnia wci内分泌a w gniaźdo iczy przyȩcznik dwubiegunowy sieci (jesli gniaźdo jest w noego wyposzazone) jest we w遑 ciwym połozenia (umość zasielenie urzadzenia) ·zabeepieczzenia instalacji elektrycznej uruchamiajaźewy urzadzenia sprewnie działaźamy. ·przewód zasilajność jest uszkodzony. |
| Nie działa oświetlenie wewnętrze. | Być要去kieczna jest wymiaria zzarówki. | Skontaktowa są z autoryzowanym centrum serwisowym. |
| Urzadzenia要去źnażdowo w trybie On/Standby (w./czuwania). | Wędzycu urzadzenia przyciskiem On/Standby (W./Trybu czuwania). |
| Temperatura wewnątrz komór nie jest dostatecznych niska. | Mość wiecie przyczyn takiego stanu rzejcy (patrz kolumna "Rozwiȩganie problemu"). | Sprawdzic,czy: ·drzewicki zamykaj są prawnidłowo ·urzadzenia nie jest zainstalowane w窈liqu zość ciepla ·ustawiona temperatura jest odpowiednia ·obieg powietrza przy bez krati wentylacyjne u dozu urzadzenia nie jest zablokownik. |
| Krawędź przyzdnia urzadzenia w poplituwo uszczelki drzwiewej jest goręca. | Nie jest to usterka. jest to celowy efekt majocy na celu zapobieȩzenia powstawaniu skroplin. | Nie jest wymagane zadne rozwȩzenia. |
| Ikona 6 świeci są, miga i Rozlega są sygnat dzwiekowy. | Alarm otwartych drzwickzek Uruchamia są, gdy drzwipożostAJ gotharte przy bez druźysz czas. | W celu wzyȩczenia sygna'u zȩwickowy sąmy zamknąć drzwimu zurażdzenia. |
- Dostępne tylko w wybranych modelach Części zamienne będą dostępne przez okres od 7 do 10 lat, zgodnie ze szczegółowymi wymaganiami Rozporządzenia
Co zrobić, gdy... Możliwe przyczyny Rozwiązania
| Ikona 7 świeci są,♂miga i Rozlega są sygnal dzwiekowy, a na wyświetlaczu temperatury zamrażarki miga osiagnęta temperatura. | Alarm awarii zasilania Uruchamia są w przypadku dląszej przerwy w dostawie energii, która spowodowej wzrost temperatury w komorze zamrażarki. Uwaga: Dopóki nie zostanie wymiarczy alarm awarii zasilania, nie jest möglichwisteustawieuinenew temperatury urzędzenia. | Przed wyłaczeniem sygnalu dzwiekowy goe zalea są zworćenie uwagi na temperatuure wskazywan na wyświetlaczu, odpowiadajć na jewyȩSZej temperaturze osiagnętej w komorze zamrażarki w trakcie przerwy w zasilaniu. Wcisnć krótko przycisc "Stop Alarm", aby wymiarczy alarm dzwiekowy. Po naciśćciu przyciscu na wyświetlaczu temperatury pojawość są ponownie ustawione temperatury. Jeźeli komora zamrażarki nie osiagnęta jesteczne temperatury zapewniajaśćoptymalne warunki przechowywniania produktów, są sie uruchomic alarm temperatury dla komory zamrażarki (patrz alarm temperature). Przed spożyciem produktów sprawdzieć ich stan. |
| Przycisk „Wyłacz alarm"♂swiecie są, wyświetlacz temperatury zamrażarki miga i Rozlega są sygnal dzwiekowy. | Alarm temperature komory zamrażarkiAlarm temperature komory zamrażarki wskazuje, ze temperatura komoryNie jest optymalna. Moze do tego dojsć przy: pierwszym uzyciu po odszronieniu i/lub czyszczeniu, w przypadku zamrozenia duzych ilosci produktów lub jeźeli drzwiczki zamrażarkiNie są dokladnie zamkniłe. | Nacisnć krótko przycisc „Wyłacz alarm", aby wylićczyćsygnale dzwiekowy: Wyświetlacz temperatury zamrażarki przystaje migać. Przycisk „Wyłacz alarm" wymiarcza są automatycznych po osiąnięciu optymalnych warunków temperaturowych. Jeźeli alarm temperature komory zamrażarki pozostaje wymiarczy, daneźysie skontaktować z autoryzowanym serwisem. |
| Litery „F" oraz „E" migajna wyświetlaczu. | Alarm nieprawidłowego dzialaniaAlarm sygnalizuje nieprawidłowedziałyanie podzespołu technicznego. | Skontaktować są z autoryzowanym serwisem technicznym. |

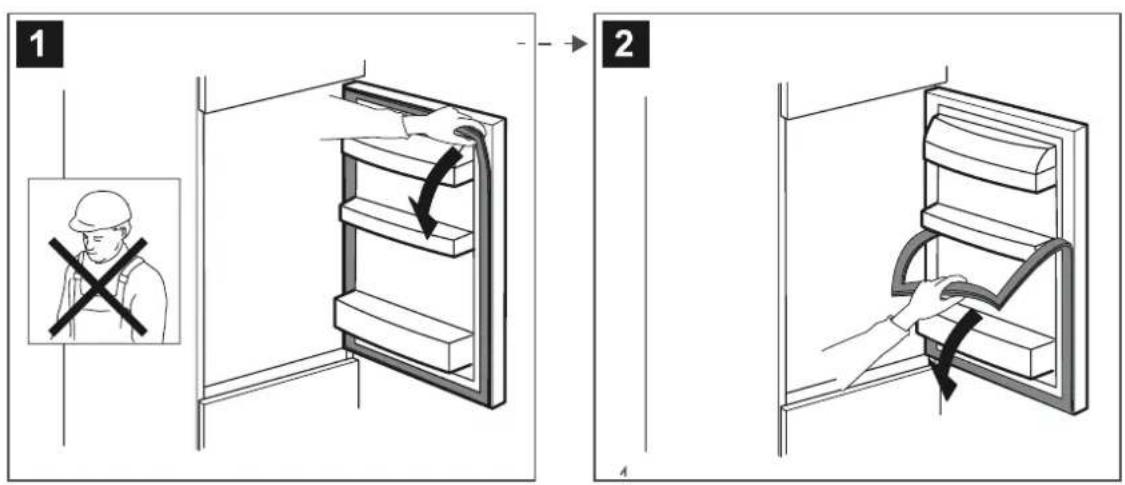

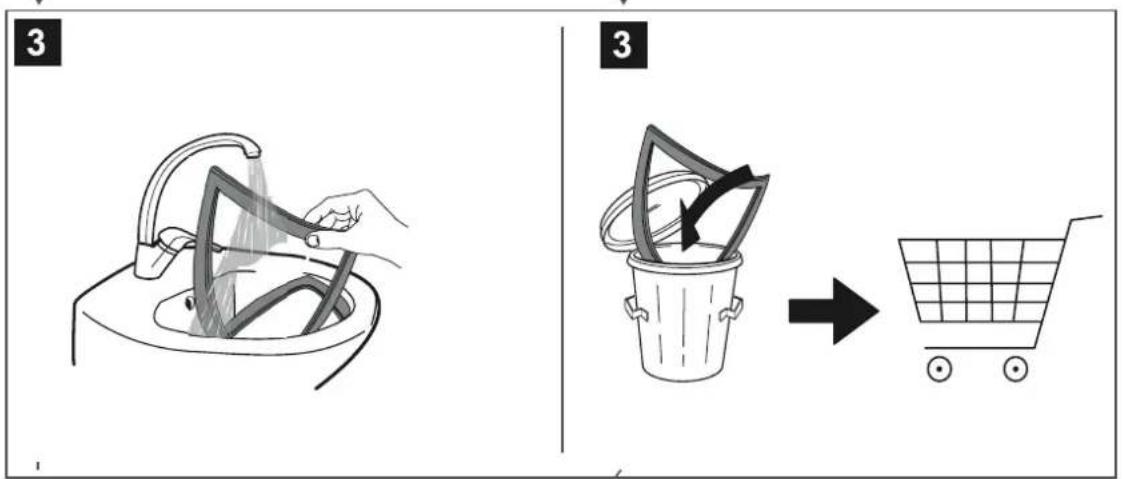

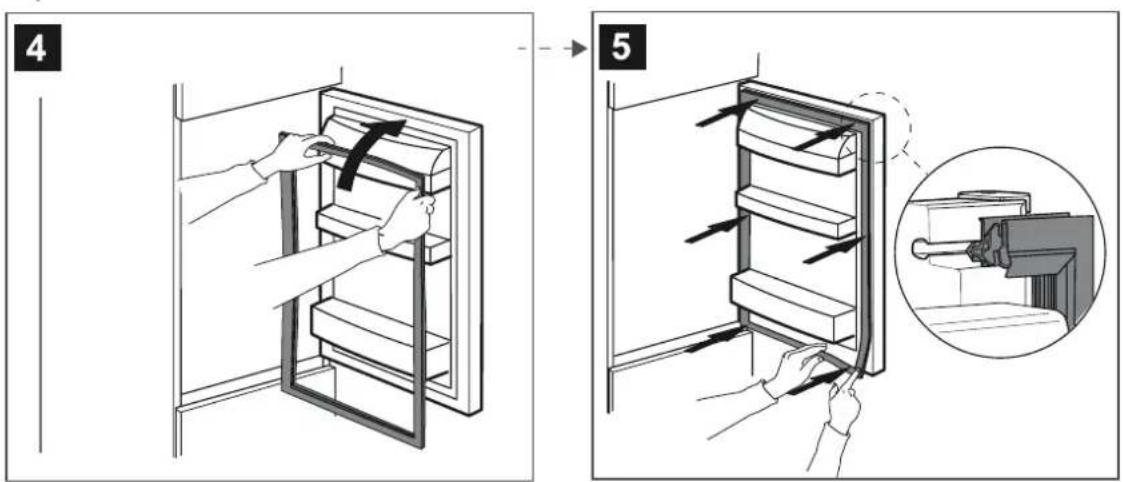

Wymiana uszczelki
Nadaje się do przechowywania zimnych przekąsek, zakąsek, ryb i mięsa.
SZUFLA NA OWOCE I WARZYWA
W modelach z przegrodą „Strefa 0°” najzimniejszą częścią jest ta, która jest podkreślona na rysunku.
*Dostępne tylko w niektórych modelach
