MANUALE UTENTE WHC20 T593 P WHIRLPOOL

• Disponibile solo su alcuni modelliIT

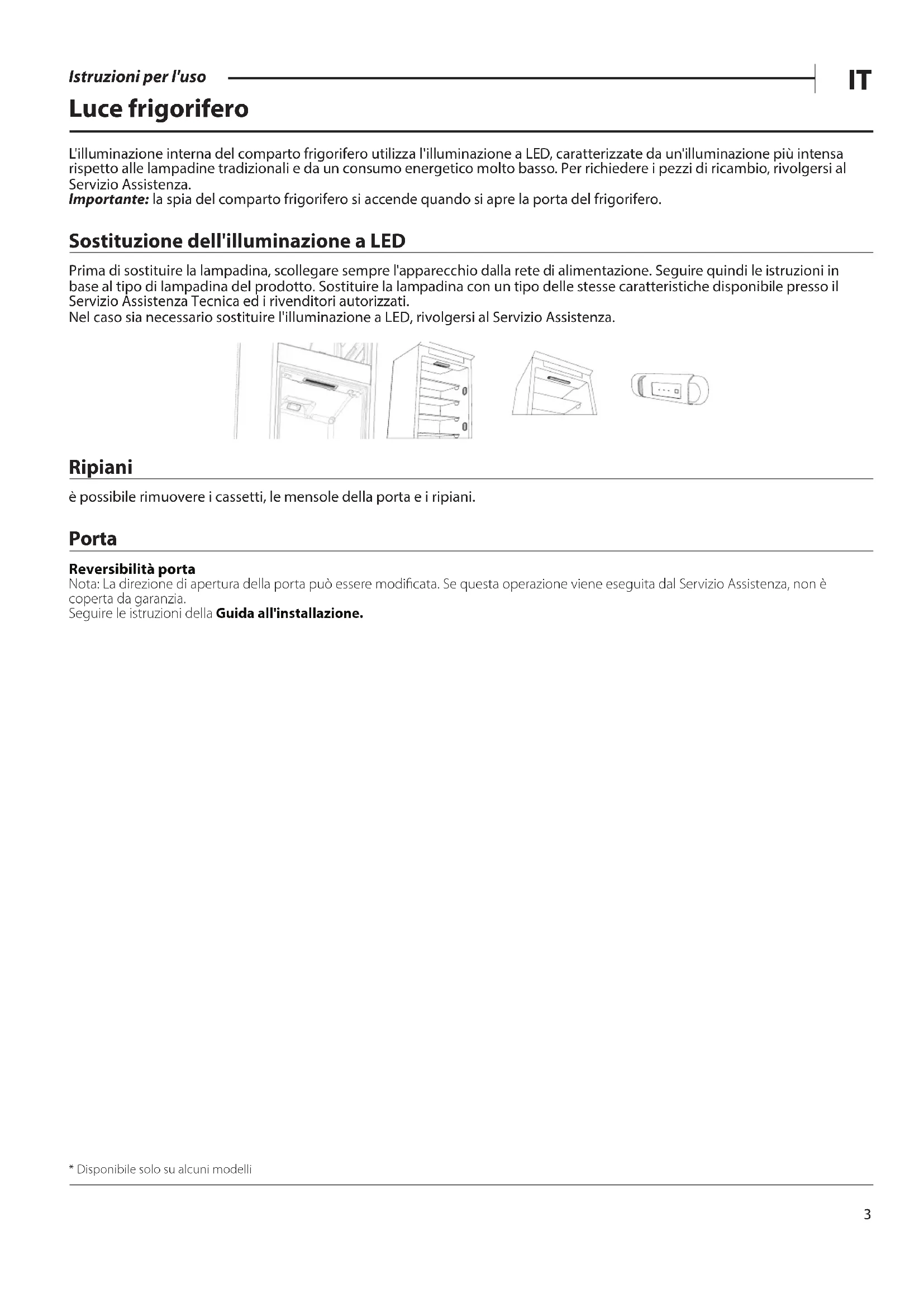

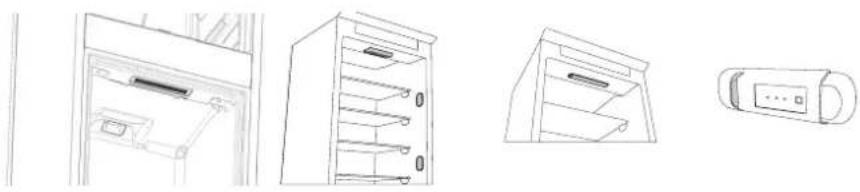

Istruzioni per l'uso Luce frigorifero L'illuminazione interna del comparto frigorifero utilizza l'illuminazione a LED, caratterizzate da un'illuminazione più intensa rispetto alle lampadine tradizionali e da un consumo energetico molto basso. Per richiedere i pezzi di ricambio, rivolgersi al Servizio Assistenza. Importante: la spia del comparto frigorifero si accende quando si apre la porta del frigorifero. Sostituzione dell'illuminazione a LED Prima di sostituire la lampadina, scollegare sempre l'apparecchio dalla rete di alimentazione. Seguire quindi le istruzioni in base al tipo di lampadina del prodotto. Sostituire la lampadina con un tipo delle stesse caratteristiche disponibile presso il Servizio Assistenza Tecnica ed i rivenditori autorizzati. Nel caso sia necessario sostituire l'illuminazione a LED, rivolgersi al Servizio Assistenza. Ripiani è possibile rimuovere i cassetti, le mensole della porta e i ripiani. Porta Reversibilità porta Nota: La direzione di apertura della porta può essere modificata. Se questa operazione viene eseguita dal Servizio Assistenza, non è coperta da garanzia.Seguire le istruzioni della Guida all'installazione.* Disponibile solo su alcuni modelli4 Istruzioni per l'uso Utilizzo dell'apparecchio Primo utilizzo Dopo l'installazione, attendere almeno due ore prima di collegare l'apparecchio alla rete elettrica. Collegandolo alla rete di alimentazione, l’apparecchio si avvia automaticamente. Le temperature di conservazione ideali per gli alimenti sono preimpostate in fabbrica. Dopo la messa in funzione, attendere 4-6 ore prima che venga raggiunta la temperatura di conservazione adeguata per un carico normale dell'apparecchio. Posizionare il ltro antibatterico-antiodore nella ventola come indicato sulla confezione del ltro (se disponibile). Se viene emesso il segnale acustico, signica che si è attivato l'allarme di temperatura: premere il tasto per disattivare l’allarme acustico. Comparto frigorifero e conservazione degli alimenti Il comparto frigorifero consente la conservazione di alimenti freschi e bevande. Lo sbrinamento del comparto frigorifero è completamente automatico. La presenza periodica di goccioline d’acqua sulla parete posteriore interna del comparto evidenzia la fase di sbrinamento automatico. L’acqua di sbrinamento viene convogliata in un foro di scarico, quindi raccolta in un contenitore ove evapora. Nota: la temperatura ambiente, la frequenza di apertura delle porte e la posizione dell'apparecchio possono influenzare le temperature interne dei due comparti. Impostare le temperature in funzione di questi fattori. In condizioni di forte umidità, nel comparto frigorifero e specialmente sui ripiani in vetro si può formare della condensa. In tal caso si consiglia di chiudere i contenitori con all’interno dei liquidi (esempio: pentole di brodo), confezionare gli alimenti ad elevato contenuto di umidità (esempio: verdure) e accendere la ventola, se presente. è possibile rimuovere i cassetti, le mensole della porta e i ripiani. Ventilazione aria multiflusso Il multiow aiuta a distribuire uniformemente l'aria fredda nella cavità per una migliore conservazione degli alimenti. Gli alimenti possono essere collocati su qualsiasi ripiano dell'apparecchio. Si prega di prestare attenzione a non ostruire le bocchette di distribuzione dell'aria, garantendo così la libera circolazione della stessa. Come conservare alimenti e bevande freschi Gli alimenti che emanano grandi quantità di etilene (mele, albicocche, pere, pesche, avocado, chi, prugne, mirtilli, meloni, fagioli) o che sono sensibili a questo gas, come frutta, verdura e insalate, dovrebbero essere separati o avvolti per favorirne una conservazione più lunga; ad esempio, non conservare i pomodori insieme a cavoli o kiwi. Non disporre gli alimenti a distanza troppo ravvicinata, in modo da consentire una suciente circolazione dell'aria. Utilizzare contenitori di metallo, alluminio, vetro e plastica riciclabile e avvolgere gli alimenti con una pellicola trasparente. Se gli alimenti da conservare nel frigorifero occupano solo una parte dello spazio disponibile, si consiglia di utilizzare i ripiani sopra il cassetto frutta e verdura in quanto è la zona più fredda del comparto. Utilizzare sempre contenitori chiusi per i liquidi e per gli alimenti che potrebbero emettere odori o essere contaminati da odori o aromi. Per evitare la caduta delle bottiglie, usare l'apposito accessorio di tenuta (disponibile in alcuni modelli).

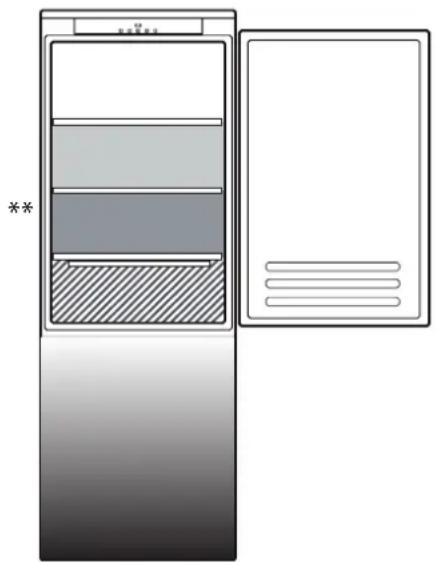

Legenda ZONA Consigliata per conservare frutta tropicale, lattine, bevande, uova, salse, sottaceti, burro, conserve ZONA FREDDA Consigliata per conservare formaggio, latte, latticini, piatti pronti, yogurt

Consigliata per la conservazione di aettati, dessert, pesce e carne

Per i modelli con comparto "0 ° ZONE" (ZONA 0°), la "zona più fredda" è quella evidenziata nella legenda

• Disponibile solo su alcuni modelliIT

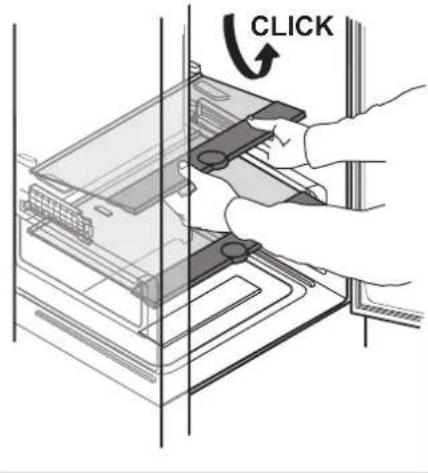

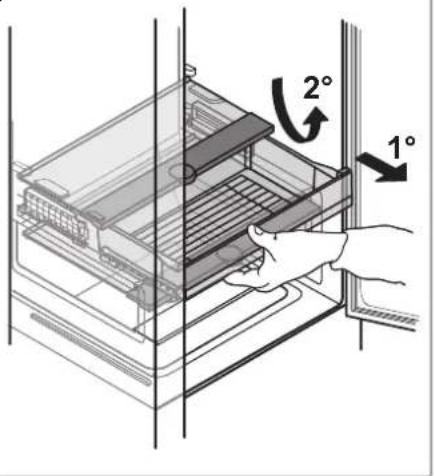

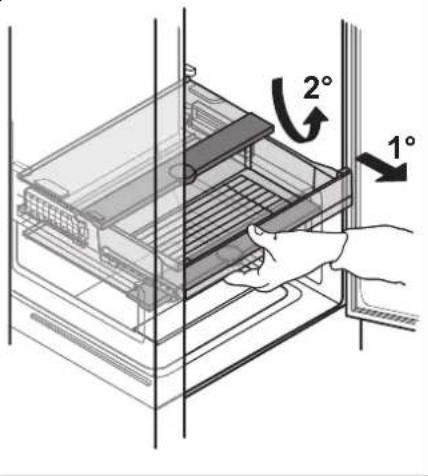

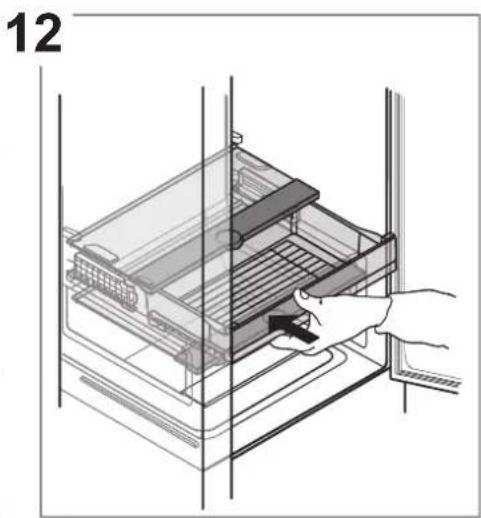

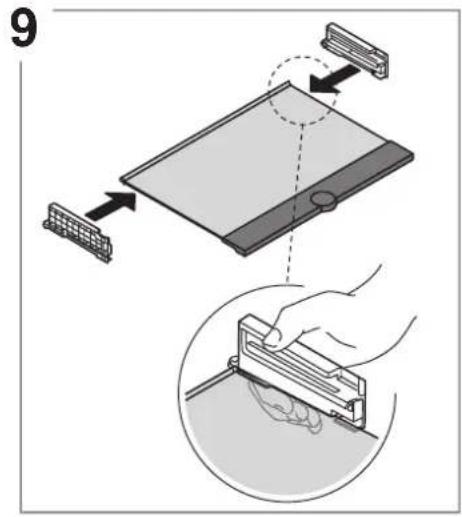

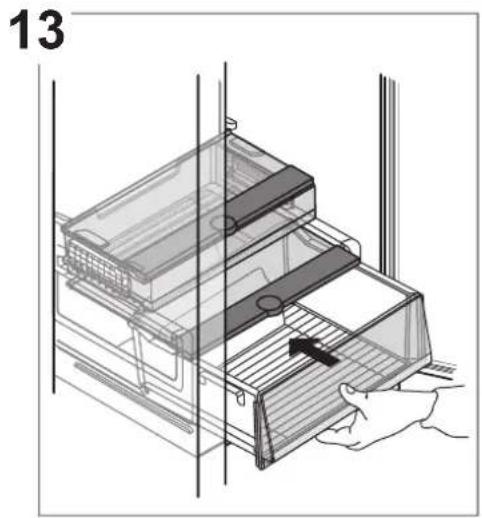

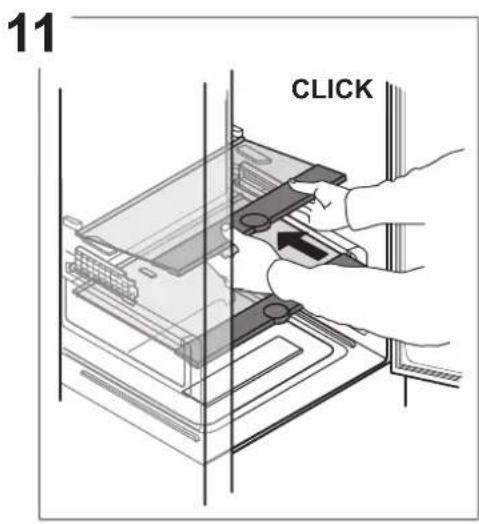

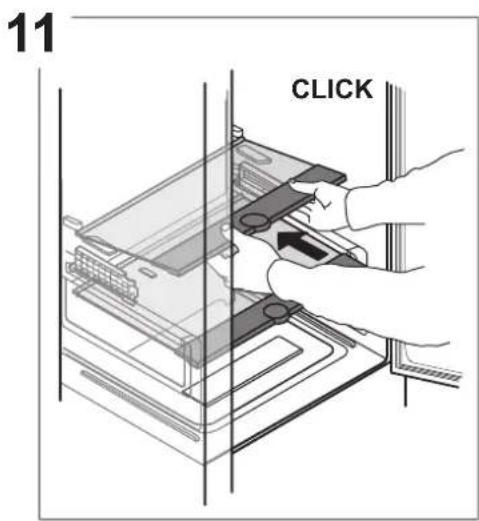

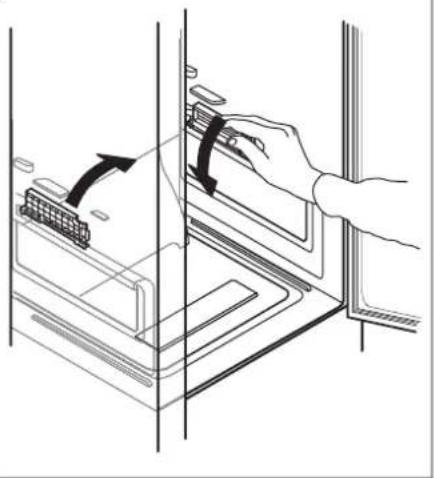

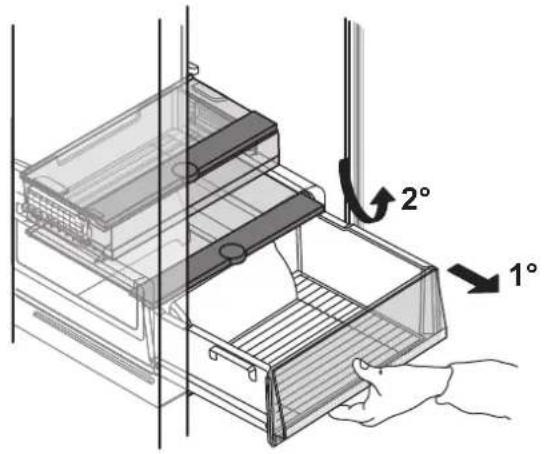

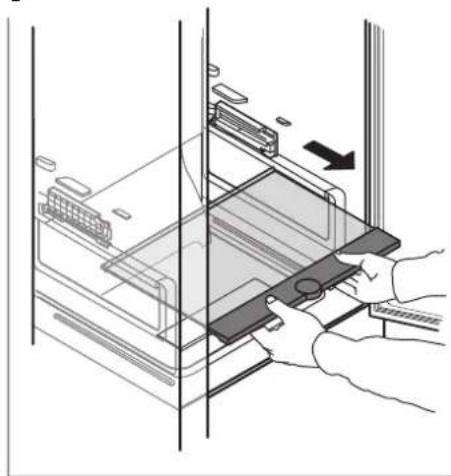

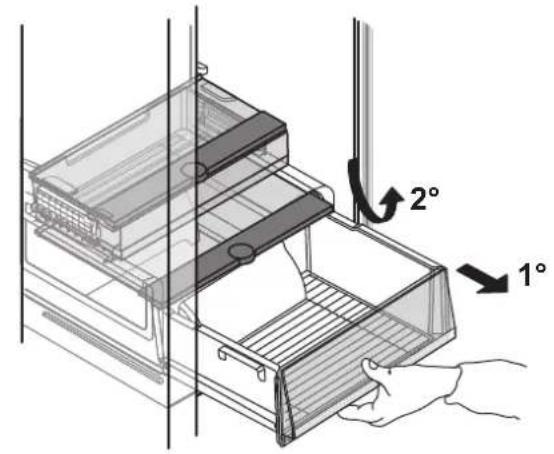

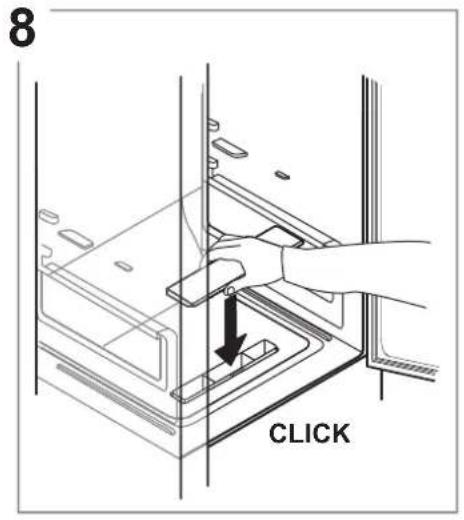

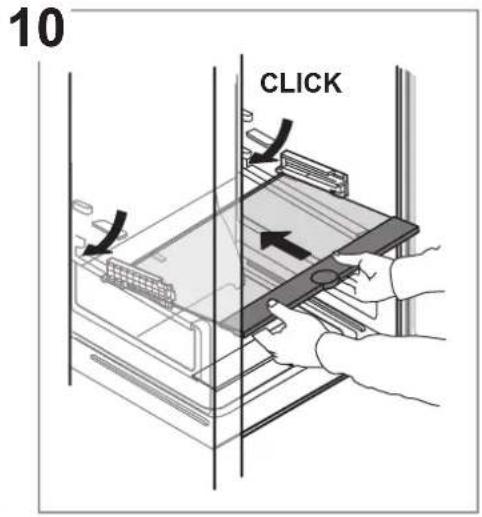

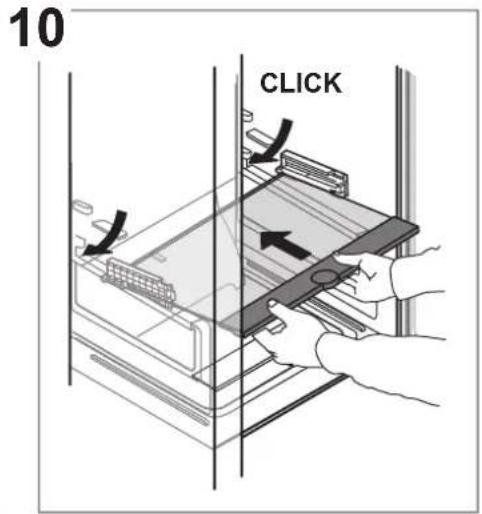

Istruzioni per l'uso Rimozione del cassetto del frigorifero

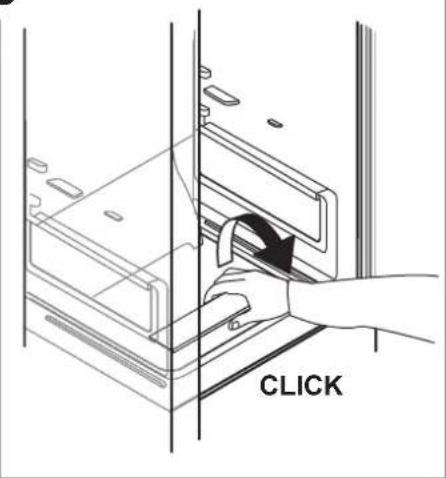

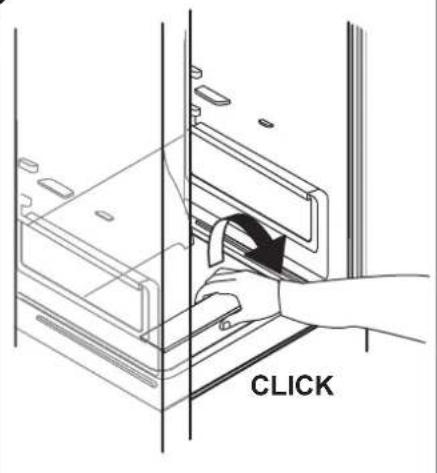

CLICKCLICK* Disponibile solo su alcuni modelli6 Istruzioni per l'uso

CLICK CLICK CLICK Comparto congelatore per alimenti surgelati Il comparto congelatore è adatto per la conservazione a lungo termine dei surgelati e per il congelamento di alimenti freschi. La quantità degli alimenti freschi che è possibile congelare in 24 ore è riportata sulla targhetta matricola. Sistemare gli alimenti freschi nella zona di congelamento del comparto congelatore, lasciando suciente spazio attorno alle confezioni per consentire la libera circolazione dell’aria. È consigliabile non ricongelare gli alimenti parzialmente scongelati. È importante avvolgere gli alimenti in modo da evitare l’ingresso di acqua, umidità o condensa. Cassetto* Il cassetto congelatore è utile per accedere facilmente ai prodotti di uso frequente, per congelare o semplicemente per conservare gli alimenti non consumati o piccole porzioni. Cubetti di ghiaccio Riempire d’acqua per 2/3 la vaschetta del ghiaccio e riporla nel comparto congelatore. In nessun caso utilizzare oggetti appuntiti o taglienti per rimuove il ghiaccio. Rimozione dei cassetti Tirare i cassetti verso l'esterno no a fondo corsa, sollevarli leggermente ed estrarli. Al ne di ottenere un volume maggiore, il comparto congelatore può essere utilizzato senza cassetti. Vericare che dopo aver riposto gli alimenti sulle griglie/ripiani, la porta si chiuda correttamente. Sistema Total No Frost Il sistema Total No Frost previene ecacemente la formazione di ghiaccio, evitando il fastidio dello sbrinamento manuale sia nella cavità del congelatore sia in quella del frigorifero. Il suo sistema di ventilazione fornisce una perfetta circolazione dell'aria fredda in entrambe le cavità evitando così l'accumulo di ghiaccio.

• Disponibile solo su alcuni modelliIT

Istruzioni per l'uso

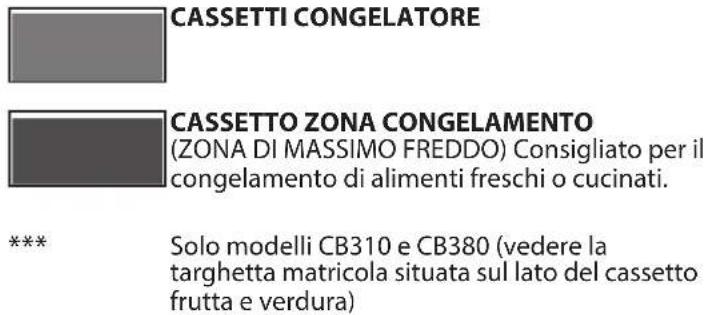

(ZONA DI MASSIMO FREDDO) Consigliato per il congelamento di alimenti freschi o cucinati.

Solo modelli CB310 e CB380 (vedere la targhetta matricola situata sul lato del cassetto frutta e verdura) Tempi di conservazione per gli alimenti congelati SCOMPARTO SURGELATI Prodotto Periodo di conservazione (-12°C) Periodo di conservazione consigliato (-18°C) Periodo di conservazione (-24°C) Burro o margarina 1 mese 6 mesi 9 mesi Pesce 1 mese 1-3 mesi 6 mesi Frutta (esclusi gli agrumi) e verdura 1 mese 8-12 mesi 12 mesi Carne Salsicce e prosciutto Arrosti (manzo-suino-agnello) Bistecche o braciole (manzo-agnello- suino) 1 mese 2 mesi 8-12 mesi 4 mesi 12 mesi Latte, liquidi freschi, formaggio, gelato o sorbetto 1 mese 1-3 mesi 5 mesi (non consigliabile per il gelato) Pollame (pollo-tacchino) 1 mese 5-7 mesi 9 mesi

SCOMPARTO NON SURGELATI

Prodotto Periodo di conservazione 0-3°C Periodo di conservazione (3-6°C) Periodo di conservazione 6-8°C Lattine, bevande, uova, salse, sottaceti, burro, marmellata 3-4 settimane 3-4 settimane 3-4 settimane Frutta tropicale Non consigliato 2-4 settimane 3-4 settimane Formaggi, latte, latticini, piatti pronti, yogurt 2-5 giorni 2-5 giorni 2-5 giorni Aettati, dessert, carne e pesce e cibi fatti in casa 3-5 giorni 1-2 giorni Non consigliato Conservazione di frutta e verdura (esclusi frutti tropicali e agrumi) 15 giorni 10-12 giorni 4-7 giorni

• Disponibile solo su alcuni modelli8 Istruzioni per l'uso Suoni funzionali

1. Durante il funzionamento del prodotto è normale che il compressore emetta un ronzio.

2. Il passaggio del gas refrigerante nel circuito di rareddamento genera gorgoglii e crepitii,

che sono perciò da considerare normali.

3. È possibile "sentire" dei cigolii quando il compressore si attiva o si disattiva:

questi rumori sono normali e sono dovuti alla struttura del prodotto.

4. Controllare che i balconcini della porta, i ripiani e i cassetti del comparto frigorifero siano posizionati e ssati

correttamente, per evitare possibili vibrazioni.

5. Non disporre recipienti di vetro (bottiglie, vasetti, ecc.) a contatto diretto tra loro, per evitare vibrazioni.

6. Questo dispositivo è dotato di un compressore che opera a una velocità ottimale per ridurre al minimo il consumo di

energia. In alcune situazioni (in estate o quando vengono conservate grandi quantità di alimenti), è possibile che il compressore operi a una velocità più elevata e risulti perciò più rumoroso del solito. Raccomandazioni in caso di non utilizzo dell'apparecchio In caso di non utilizzo dell'apparecchio Scollegare l’apparecchio dall’alimentazione elettrica, svuotarlo, sbrinarlo (se necessario) e pulirlo. Mantenere leggermente socchiuse le porte tanto da far circolare l’aria all’interno dei comparti. In tal modo si evita la formazione di mua e cattivi odori. In caso di interruzioni di corrente Tenere chiuse le porte, in tal modo gli alimenti rimarranno freddi il più a lungo possibile. Non ricongelare gli alimenti parzialmente scongelati. In caso di interruzione prolungata potrebbe attivarsi anche l’allarme black-out (nei prodotti con elettronica). Pulizia e manutenzione Prima di qualsiasi operazione di pulizia o manutenzione, staccare l'apparecchio dalla presa di alimentazione o scollegare l'alimentazione elettrica. Mai utilizzare abrasivi. Non pulire i componenti del frigorifero con liquidi infiammabili. Non utilizzare apparecchi di pulizia a vapore. Non pulire i tasti e il display del pannello comandi con alcool o sostanze da esso derivate, ma sempre con un panno asciutto. Pulire periodicamente l’apparecchio utilizzando un panno ed una soluzione di acqua tiepida e detergenti neutri specici per la pulizia interna del frigorifero.

• Disponibile solo su alcuni modelliIT

Istruzioni per l'uso Accessori*

Humidity Control (Comando umidità)* Il regolatore di umidità può essere aperto (posizione B) per ridurre il grado di umidità e favorire così la conservazione della frutta, oppure chiuso (posizione A) per creare condizioni più umide per la verdura. Multi Fresh Zone Selezione di 3 temperature per conservare in modo ottimale: Carne/pesce; Latticini; Frutta/verdura, orendo anche spazio extra per le verdure fresche. Impostazioni: BASSA = Carne e pesce MEDIA = Latticini (Formaggi e Yogurt) ALTA = Frutta e verdura Per il corretto funzionamento del cassetto “Multi Fresh Zone” è necessario che:

• l’apparecchio sia acceso

• non siano selezionate le seguenti funzioni speciali: Standby, Rareddamento, Vacanza (in questo caso, il comparto dovrà essere vuotato).

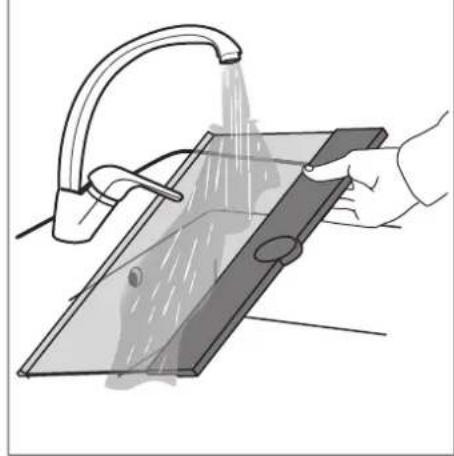

• Disponibile solo su alcuni modelli10 Istruzioni per l'uso Ripiano di raccolta * Il sistema di guide permette al ripiano di scorrere sotto la parte anteriore, creando uno spazio in più per la conservazione di carae e bottiglie alte. Tappetino per il congelatore (Alu PAD)* Il pannello metallico favorisce un congelamento più rapido degli alimenti. Per una facile pulizia. il pannello metallico può essere rimosso, sollevandolo dall'angolo sinistro. Tappetino per frigorifero* Il cassetto frutta e verdura è dotato di una speciale griglia Hygiene (salvaigiene). Grazie alla particolare conformazione di questo componente, la frutta e la verdura non rimangono a contatto con i liquidi persi naturalmente da questi alimenti (acqua e umidità), che rimangono al di sotto della griglia. La griglia Hygiene (salvaigiene) è trattata con la tecnologia Microban SilverShield®, che riduce i batteri nocivi sulla sua supercie no al 99,9% assicurando una migliore conservazione di frutta e verdura**. Per rimuovere la griglia Hygiene (salvaigiene) è suciente sollevarla ed estrarla dal cassetto. Può essere lavata a mano con sola acqua o usando un comune detersivo per stoviglie. È anche resistente al lavaggio in lavastoviglie. Dopo il lavaggio, lasciarla asciugare prima di reinserirla nell'apparecchio. Risoluzione dei problemi Cosa fare se... Possibili cause Soluzioni Il pannello comandi è spento, l'apparecchio non funziona. L'apparecchio potrebbe essere in modalità On/Standby. Può essere presente un problema di alimentazione dell'apparecchio. Attivare l'apparecchio con il pulsante On/Standby. Vericare che:

• non vi sia un'interruzione di corrente

• la spina sia ben inserita nella presa di corrente e che l'interruttore bipolare della rete di alimentazione (se presente) si trovi nella posizione corretta (ovvero consente l'alimentazione dell'apparecchio);

• le protezioni dell'impianto elettrico dell'abitazione siano funzionanti

• il cavo di alimentazione non sia danneggiato. La luce interna non funziona. Può essere necessario sostituire la spia. Rivolgersi al Servizio Assistenza autorizzato. L'apparecchio potrebbe essere in modalità On/Standby. Attivare l'apparecchio con il pulsante On/Standby. La temperatura all'interno dei comparti non è sucientemente fredda. Le cause possono essere diverse (vedere “Rimedi”). Vericare che:

• le porte si chiudano correttamente;

• l'apparecchio non sia installato in prossimità di una fonte di calore;

• la temperatura impostata sia adeguata;

• la circolazione dell'aria attraverso le griglie di ventilazione alla base dell'apparecchio non sia ostruita. Il lato anteriore dell'apparecchio, in corrispondenza della guarnizione della porta, è molto caldo. Non si tratta di un difetto. Impedisce la formazione della condensa. Non è richiesta alcuna soluzione. L'icona 6 si accende, lampeggia e viene emesso un segnale acustico. Allarme di porta aperta Si attiva quando la porta rimane aperta a lungo. Chiudere le porte per disattivare l'allarme acustico. I pezzi di ricambio saranno disponibili per un periodo fino a 7 o fino a 10 anni, secondo i requisiti specifici del regolamento
• Disponibile solo su alcuni modelliIT

Istruzioni per l'uso Cosa fare se... Possibili cause Soluzioni L'icona 7 si accende, lampeggia e un segnale acustico suona e l'indicazione della temperatura del congelatore lampeggia indicando la temperatura raggiunta. Allarme black out Si attiva quando un'interruzione prolungata della corrente elettrica causa un aumento della temperatura nel comparto congelatore. Nota: fino a quando non viene disattivato l'allarme di black out, non è possibile impostare una temperatura differente per l'apparecchio. Prima di disattivare il segnale acustico, si consiglia di fare attenzione alla temperatura indicata sul display congelatore, corrispondente alla temperatura più elevata raggiunta nel comparto congelatore durante il black out. Premere brevemente il tasto “Arresto allarme” per disattivare il segnale acustico. Dopo avere premuto il tasto, il display della temperatura indicherà di nuovo la temperatura impostata. Se il comparto congelatore non ha ancora raggiunto la temperatura ottimale per la conservazione degli alimenti, è possibile che si attivi l'allarme temperatura (vedere la sezione “Allarme di temperatura comparto congelatore”). Controllare lo stato degli alimenti prima di procedere al loro consumo. Il tasto “Arresto allarme” si accende, il display della temperatura del congelatore lampeggia e viene emesso un segnale acustico. Allarme di temperatura comparto congelatore Questo allarme indica che il comparto congelatore non si trova alla temperatura ottimale. Questo può accadere: al primo utilizzo, dopo lo sbrinamento e/o la pulizia, in caso di congelamento di grandi quantità di alimenti o quando la porta del congelatore non è stata chiusa perfettamente. Premere brevemente il tasto “Arresto allarme” per disattivare il segnale acustico: Il display della temperatura del congelatore smette di lampeggiare. Il pulsante “Arresto allarme” si spegne automaticamente al raggiungimento delle condizioni di temperatura ottimali. Se se l'allarme temperatura nel comparto congelatore persiste, contattare il Servizio Assistenza. Sul display lampeggiano le lettere “F” ed “E”. Allarme di malfunzionamento L'allarme indica un malfunzionamento di un componente tecnico. Chiamare il Centro Assistenza autorizzato.12 Istruzioni per l'uso
