ATC Fp - Pompy Kärcher - Bezpłatna instrukcja obsługi

Typ produktu	Profesjonalny pompka do opon
Marka	Kärcher
Model	ATC Fp
Zasilanie elektryczne	230 V, 50 Hz, jednofazowe
Podłączona moc	450 W
Typ ochrony	IP44
Przepływ sprężonego powietrza	100 l/min
Ciśnienie robocze	0,1 do 0,8 MPa
Wymiary (Dł × szer × wys)	423 × 423 × 1550 mm
Waga	55 kg
Temperatura pracy (z płynem przeciwzamrożeniowym)	-10 °C do +40 °C
Temperatura pracy (bez płynu przeciwzamrożeniowego)	+5 °C do +40 °C
Wilgotność otaczającego powietrza	10 do 80 %
Poziom ciśnienia akustycznego LpA	<70 dB(A)
Poziom mocy akustycznej LWA	76,8 dB(A)
Główne funkcje	Pompowanie i kontrola ciśnienia opon, akcesoria opcjonalne, wyświetlacz cyfrowy
Funkcja przebitej opony	Tak, dedykowany przycisk
Codzienna konserwacja	Odprowadzić skropliny, sprawdzić stan węży i końcówki
Tygodniowa konserwacja	Wyczyścić zewnętrzną część
Kalibracja	Co 2 lata przez autoryzowane biuro
Ochrona przeciwzamrożeniowa	Tak, dedykowany przełącznik (dostępny)
Bezpieczeństwo	Awaryjne zatrzymanie, instrukcje elektryczne i gorące powierzchnie
Zastosowanie	Profesjonalne, płatność monetami

Często zadawane pytania - ATC Fp Kärcher

Jak używać pompki do opon ATC Fp ?

Włóż monetę do szczeliny, ustaw żądane ciśnienie za pomocą przycisków + i -, zamocuj końcówkę na zaworze opony. Sygnał dźwiękowy informuje o osiągnięciu ciśnienia. Zdejmij końcówkę i zawieś ją.

Co zrobić, gdy opona jest całkowicie płaska?

Włóż monetę, ustaw ciśnienie, zamocuj końcówkę na zaworze, a następnie naciśnij przycisk « Przebita opona ». Zaczekaj na sygnał dźwiękowy.

Jak opróżnić skropliny ze sprężarki?

Zdejmij przednią osłonę, umieść pojemnik pod zaworem spustowym, powoli otwórz zawór, aby usunąć skropliny, a następnie zamknij i załóż osłonę.

Co oznacza komunikat błędu ER1 ?

ER1 oznacza niestabilny pomiar ciśnienia spowodowany uszkodzoną końcówką lub wężem. Wymień wadliwą część.

Jak włączyć ochronę przeciwzamrożeniową?

W temperaturach poniżej +5 °C ustaw przełącznik ochrony przeciwzamrożeniowej na « ON ». Główny przełącznik również musi być w pozycji ON.

Jaka tygodniowa konserwacja jest wymagana?

Wyczyść zewnętrzną część urządzenia i opróżnij skropliny ze zbiornika sprężonego powietrza.

Jakie monety są akceptowane przez system płatności?

Domyślnie: 50 centów euro, 50 pensów brytyjskich, 1 frank szwajcarski, 1 złoty polski, 5 koron norweskich. Inne monety mogą być skonfigurowane przez serwis.

Jak ustawić czas pracy?

Użyj pokrętła P I, aby ustawić czas od 30 sekund do 7 minut. Pozostałe przyciski (P II, P III, P IV) są bez funkcji.

Urządzenie nie uruchamia się po podłączeniu końcówki, co robić?

Sprawdź zamocowanie końcówki, stan węża, a następnie naciśnij przycisk « Przebita opona ». Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Gdzie mogę znaleźć części zamienne?

Używaj wyłącznie oryginalnych części Kärcher. Odwiedź stronę www.kaercher.com lub skontaktuj się z autoryzowanym sprzedawcą.

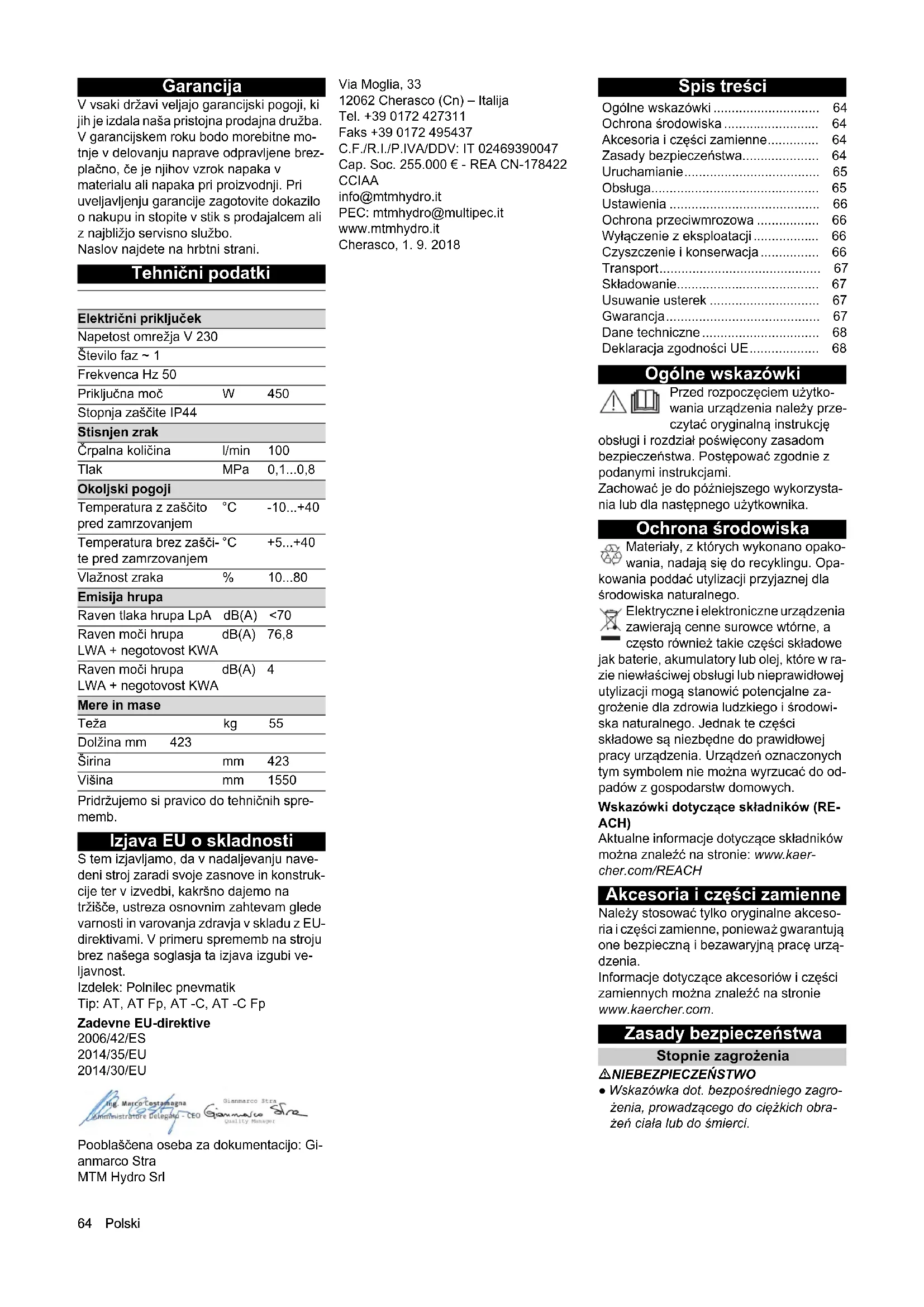

INSTRUKCJA OBSŁUGI ATC Fp Kärcher

Nie otwieraj żadnych tak oznaczonych pokryw.

△OSTRZEŻENIE

Niebezpieczeństwo poparzenia o gorące powierzchnie.

Ochrona środowiska 64

Akcesoria i części zamienne 64

Zasady bezpieczeństwa 64

Uruchamianie 65

Obsługa 65

Ustawienia 66

Ochrona przeciw mrozowa 66

Wyłączenie z eksploatacji 66

Czyszczenie i konserwacja 66

Transport 67

Składowanie 67

Usuwanie usterek 67

Gwarancja. 67

Dane techniczne 68

Deklaracja zgodności UE 68

Ogólne wskazówki

Przed rozpoczęciem użytkowania urządzenia należy przeczytać oryginalną instrukcję

obsługi i rozdział poświęcony zasadom bezpieczeństwa. Postępować zgodnie z podanymi instrukcjami.

Zachować je do późniejszego wykorzystania lub dla następnego użytkownika.

Ochrona środowiska

Materiały, z których wykonano opakowania, nadają się do recyklingu. Opakowania poddać utylizacji przyjaznej dla środowiska naturalnego.

Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe jak baterie, akumulatory lub olej, które w razie niewłaściwej obsługi lub nieprawidłowej utylizacji mogą stanowić potencjalne zagrożenia dla zdrowia ludzkiego i środowiska naturalnego. Jednak te części składowe są niezbędne do prawidłowej pracy urządzenia. Urządzeń oznaczonych tym symbolem nie wolno wyrzucać do odpadów z gospodarstw domowych.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaercher.com/REACH

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryjną pracę urządzenia.

Informacje dotyczące akcesoriów i części zamiennych znajdują się na stronie www.kaercher.com.

Zasady bezpieczeństwa

Stopnie zagrożenia

△NIEBEZPIECZEŃSTWO

Wskazówka dot. bezpośredniego zagrożenia, prowadzącego do ciężkich obrażeń lub śmierci.

OSTRZEŻENIE

• Wskazówka dot. możliwie niebezpiecznej sytuacji, mogącej prowadzić do ciężkich obrażeń lub śmierci.

OSTROŻNIE

• Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do lekkich zranień.

UWAGA

Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do szkód materialnych.

Ogólne

Aby uniknąć zagrożenia dla ludzi, zwierząt i mienia, należy przed uruchomieniem urządzenia koniecznie przeczytać następujące dokumenty i ich przestrzegać:

• instrukcje obsługi
• wszystkie instrukcje dotyczące bezpieczeństwa
• aktualne krajowe przepisy ustawodawcy. W trybie samoobsługi operator musi zadbać o to, aby użytkownicy byli informowani za pomocą dobrze widocznych znaków o:
• możliwych zagrożeniach
• wyposażeniu zabezpieczającym i obsłudze urządzenia.

Obsługa

OSTRZEŻENIE

• Urządzenie może być obsługiwane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych możliwościach fizycznych, sensorycznych lub mentalnych, albo takie, którym brakuje doświadczenia i wiedzy na temat jego używania, tylko jeśli są one odpowiednio nadzorowane, otrzymały wskazówki dotyczące bezpiecznego użytkowania urządzenia od osoby odpowiedzialnej za ich bezpieczeństwo i zrozumiały wynikające z tego zagrożenia.
• Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.
• Obszar wokół urządzenia należy zawsze utrzymywać w czystości, nie może być w nim oleju ani smaru.

Postępowanie w sytuacji awaryjnej

1. W sytuacji awaryjnej naciśnij przycisk "STOP".

Przycisk "STOP"

②Przycisk "START", tylko dla AT-C i AT-C Fp

Symbole na urządzeniu

△NIEBEZPIECZEŃSTWO Niebezpieczeństwo porażenia

prądem elektrycznym.

Nie otwierać żadnych oznaczonych w ten sposób osłon.

OSTRZEŻENIE

Niebezpieczeństwo oparzenia się o gorące powierzchnie.

Nie dotykać żadnych elementów oznaczonych tym symbolem.

Zastosowanie zgodne z przeznaczeniem

Urządzenie służy do regulacji ciśnienia w oponach pojazdów mechanicznych poprzez zwiększanie lub zmniejszanie ciśnienia.

Praca w obszarach zagrożonych wybuchem jest zabroniona.

Podczas pracy drzwi urządzenia muszą być zamknięte, a osłona założona. Urządzenie jest przeznaczone do zastosowań komercyjnych.

Obowiązek legalizacji

Urządzenie do pompowania opon w wersji AT-C i AT-C Fp jest zalegalizowane i musi być sprawdzone przez odpowiedni urząd ds. legalizacji po zainstalowaniu, a następnie co 2 lata.

Uruchamianie

1. Wączykólne zasilanie elektryczne.
2. Otwierają się zamki.

① Wyłącznik główny ②Drzwi ③Zamek 3. Ustawić wyłącznik główny w pozycji "ON". Przycisk „STOP" miga, gdy urządzenie pracuje. 4. Zamknąć drzwi.

Obsługa

Obsługa AW, AW Fp

Elementy obsługi

① Zwrot monet (2) Wrzut monet ③ Uchwyt węża ④ Złączka zaworu

① Wyświetlacz (2) Przycisk - ③ Przycisk „Przebicie opony" (4) Przycisk +

Kontrola ciśnienia w oponach

1. Włożyć monetę do otworu na monety.
2. Za pomocą przycisków + i - ustawić na wyświetlaczu docelowe ciśnienie w oponach.
3. Podłączyć złączkę zaworu do zaworu opony.
4. Poczekać, aż sygnał dźwiękowy zasygnalizuje osiągnięcie docelowego ciśnienia w oponach.
5. Zdjąć złączkę zaworu.
6. Zawiesić złączkę zaworu w uchwycie węża.

Pompowanie przebitych opon

Jeśli w oponie nie ma ciśnienia, urządzenie nie może rozpoznać, czy złączka zaworu została połączona z zaworem.

1. Włożyć monetę do otworu na monety.
2. Za pomocą przycisków + i - ustawić na wyświetlaczu docelowe ciśnienie w oponach.
3. Podłączyć złączkę zaworu do zaworu opony.
4. Nacisnąć przycisk „Przebicie opony".
5. Poczekać, aż sygnał dźwiękowy zasygnalizuje osiągnięcie docelowego ciśnienia w oponach.
6. Zdjąć złączkę zaworu.
7. Zawiesić złączkę zaworu w uchwycie węża.

Obsługa AW-C, AW-C FP Elementy obsługi

① Zwrot monet ② Wrzut monet ③ Uchwyt węża ④ Złączka zaworu ⑤ Przycisk START

① Wyświetlacz ciśnienia docelowego ② Wyświetlacz ciśnienia w oponach ③ Przycisk + ④ Przycisk - ⑤ Przycisk „Przebicie opony" ⑥ Bez funkcji

Kontrola ciśnienia w oponach

START

1. Włożyć monetę do otworu na monety.
2. Nacisnąć przycisk START.

1. Za pomocą przycisków + i - ustawić docelowe ciśnienie w oponach na wyświetlaczu ciśnienia docelowego (górny wyświetlacz).
2. Podłączyć końcówkę zaworu do zaworu opony. Na dolnym wyświetlaczu pokazane jest ciśnienie w oponach.
3. Poczekać, aż sygnał dźwiękowy zasygnalizuje osiągnięcie docelowego ciśnienia w oponach.
4. Zdjąć końcówkę zaworu.

Pompowanie przebitych opon

Jeśli w oponie nie ma ciśnienia, urządzenie nie może rozpoznać, czy końcówka zaworu została połączona z zaworem.

START

1. Włożyć monetę do otworu na monety.
2. Nacisnąć przycisk START.
3. Za pomocą przycisków + i - ustawić docelowe ciśnienie w oponach na wyświetlaczu ciśnienia docelowego (górny wyświetlacz).
4. Podłączyć końcówkę zaworu do zaworu opony. Na dolnym wyświetlaczu pokazane jest ciśnienie w oponach.
5. Nacisnąć przycisk „Przebicie opony”.
6. Poczekać, aż sygnał dźwiękowy zasygnalizuje osiągnięcie docelowego ciśnienia w oponach.
7. Zdjąć złączkę zaworu.
8. Zawiesić złączkę zaworu w uchwycie węża.

Ustawienia

Ustawianie czasu działania

Wskazówka

Czas działania można ustawić za pomocą jednej z następujących monet:

50 eurocentów, 50 pensów brytyjskich, 1 frank szwajcarski, 1 złoty polski, 5 koron norweskich

Pracownik serwisu może też ustawić inne monety.

1. Ustawić czas działania za pomocą pokrętła P1.

Możliwy zakres ustawień: od 30 sekund do 7 minut.

① Pokrętło P1

Wskazówka

Pokrętła P II, P III i P IV nie pełnią żadnej funkcji.

Ochrona przeciwzamarzaniowa

Urządzenie z ochroną przeciwzamarzaniową

1. W temperaturze poniżej +5°C przestawić przełącznik ochrony przeciwzamarzaniowej w położenie „ON".

① Przełącznik ochrony przeciwzamarzaniowej ②Ogrzewanie do ochrony przeciwzamarzaniowej

UWAGA

Niebezpieczeństwo uszkodzenia

Ochrona przeciwzamarzaniowa jest aktywna tylko wtedy, gdy wyłącznik główny znajduje się w pozycji „ON".

Podczas włączania ochrony przeciwzamarzaniowej należy sprawdzić, czy wyłącznik główny znajduje się w pozycji „ON".

Wskazówka

Ogrzewanie do ochrony przeciwzamarzaniowej nie jest sterowane termostatem. Po włączeniu ogrzewanie działa bez przerwy.

Urządzenie bez ochrony przeciwzamarzaniowej

Urządzenie bez ochrony przeciwzamarzaniowej należy wyłączyć, jeśli istnieje ryzyko wystąpienia mrozu.

Wyłączenie z eksploatacji

1. Spuść kondensat ze zbiornika sprężonego powietrza (patrz „Prace konserwacyjne").
2. Ustawić wyłącznik główny w pozycji "OFF".

Czyszczenie i konserwacja

Codziennie

1. Opróżnić kasetę na monety (patrz "Prace konserwacyjne").
2. Sprawdzić ogólny stan urządzenia.
3. Sprawdzić stan żłuczki zaworu.
4. Sprawdzić stan węża.
5. Otworzyć dolną osłonę i sprawdzić stan sprężarki.
6. Wymienić uszkodzone części.

Raz na tydzień

1. Wyczyścić urządzenia z zewnątrz.
2. Spuścić kondensat ze zbiornika sprężonego powietrza (patrz „Prace konserwacyjne").

Co 2 lata:

Tylko w przypadku AT-C, AT-C Fp

1. Zlecić zalegalizowanie urządzenia do pomiaru ciśnienia w oponach w urzędzie legalizacji.

Prace konserwacyjne

Opróżnianie kasety na monety

1. Otworzyć drzwi.

1Drzwi ②Kaseta na monety 2. Wyciągnąć kasetę na monety i opróżnić ją.

1. Zdjąć przednią osłonę.

Spuszczanie kondensatu ①Osłona ②Zawór spustowy kondensatu 2. Przytrzymać zawór spustu kondensatu nad kanałem lub naczyniem zbiorczym.

OSTRZEŻENIE

Niebezpieczeństwo odniesienia obrażeń, niebezpieczeństwo uszkodzenia. Strumień wody wydostający się z zaworu spustowego kondensatu może spowodować obrażenia lub uszkodzenia.

Nigdy nie kierować zaworu spustowego kondensatu na ludzi, zwierzęta, urządzenia lub elementy elektryczne.

1. Powoli otworzyć zawór spustowy kondensatu i spuścić kondensat.
2. Zamknąć zawór spustowy kondensatu.
3. Założyć przednią osłonę.

Transport

▲ OSTROŻNIE

Niebezpieczeństwo zranienia, niebezpieczeństwo uszkodzenia

Podczas transportu zwrócić uwagę na wagę urządzenia.

1. Na czas transportu w pojazdach należy zabezpieczyć urządzenie przed poślizgiem i przechyleniem zgodnie z obowiązującymi przepisami.

Składowanie

OSTROŻNIE

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

Podczas składowania uwzględnić masę urządzenia.

Usuwanie usterek

NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem elektrycznym.

Przed przystąpieniem do prac przy urządzeniu należy ustawić wyłącznik główny w położeniu „OFF" i odłączyć zasilanie w miejscu pracy.

Urządzenie nie działa

Sprawdzić lokalne zasilanie napięciem.

• Ustawić wyłącznik główny w pozycji ON.
• Powiadomić serwis.

Urządzenie nie uruchamia się po podłączeniu i założeniu zaworu do opony.

• Sprawdzić, czy złączka zaworu jest prawidłowo założona. Sprawdzić stan węża i złączki zaworu. Nacisnąć przycisk „Przebicie opony”.

Brak sprężonego powietrza

• Pociągać przycisk włączania sprężarki do góry.

① Przycisk włączania sprężarki - Sprężarka jest przegrzana: Poczekać, aż kompresor ostygnie. Ciśnienie powietrza jest za niskie - Sprawdzić ciśnienie na manometrze. W razie potrzeby wyregulować reduktor ciśnienia.

1Reduktor ciśnienia (2)Manometr

Usterki sygnalizowane na wyświetlaczu

Błąd	Przyczyna	Sposób usunięcia
ER1	Niestabilny pomiar cijsnienia z powodu uszkodzonej zȩczki zaworu lub węza	• Wymienić zȩczke zaworu. • Wymienić wź.
ER2, ER7	Cijsnienie powietrza jest za niskie. Niestabilny pomiar cijsnienia z powodu uszkodzonej zȩczki zaworu lub wȩza.	• Sprawdzic cijsnienie powietrza na manometrze, w razie potrzeby wyregulować reduktor cijsnienia. • Wymienić zȩczke zaworu. • Wymienić wź.
ER3	Cijsnienie powietrza jest za niskie.	• Sprawdzic cijsnienie na manometrze, w razie potrzeby wyregulować reduktor cijsnienia.
ER4	Cijsnienie powietrza jest za wysokie.	• Sprawdzic cijsnienie na manometrze, w razie potrzeby wyregulować reduktor cijsnienia.
ER5	Zakłozenia na zasilaniu napiȩciem.	• Powyadomić serwis.
ER6, ER8, ER9, ERU, ERB	Awaria elektroniki.	• Powyadomić serwis.
ERP	W trakcie pompomania poluzowa są zȩczka zaworu. Cijsnienie powietrza nie jest stabilne.	• Sprawdzic,czy zȩczka zaworu jest prawnłowo załozone. • Sprawdzic cijsnienie na manometrze, w razie potrzeby wyregulować reduktor cijsnienia.

Gwarancja

W każdym kraju obowiązują warunki gwarancji określone przez dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

wodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

(Adres znajduje się na odwrocie)

Dane techniczne

Przyłącze elektryczne

Napiȩcie sieciowe V 230
Faza ~ 1
Częstotliwość	Hz	50
Moc przyłącza	W	450
Stopiéń ochrony		IP44
Spręzonegowie}):
Przejów	l/min	100
C)iśnienie	MPa	0,1...0,8

Warunki otoczenia

Temperatura z ochrònq °C przechiwmrozowej	-10...+40
Temperatura bez ochro- °C ny przechiwmrozowej	+5...+40
Wilgotnosćgowiatrza %	10...80

Emisja hałasu

Poziom cijsnienie akustycznégo LpA	dB(A)	<70
Poziom mocy akustycznej LWA + niedewnosć pomiaru KWA	dB(A)	76,8
Poziom mocy akustycznej LWA + niedewnosć pomiaru KWA	dB(A)	4

Wymiary i masa

Ciezar	kg	55
Długość	mm	423
Szerokość	mm	423
Wysokość	mm	1550

Zmiany techniczne zastrzeżone.

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym zasadniczym wymogom dyrektyw UE dotyczącym bezpieczeństwa i zdrowia. Wszelkie nieuzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia. Produkt: urządzenie do pompowania kof Typ: AT, AT Fp, AT-C, AT-C Fp

Obowiązujące dyrektywy UE

2006/42/EC

2014/35/UE

2014/30/UE

Administrator dokumentacji: Gianmarco Stra MTM Hydro Srl

Via Moglia 33

12062 Cherasco (Cn) - Włochy

Tel. [phone]

Pomoc przy poruchach. 74

Zaruka. 75

Technické udaje 75

Uwagi ogólne

Przed pierwszym użyciem urządzenia należy przeczytać tę oryginalną instrukcję obsługi oraz rozdział

Materiały opakowaniowe nadają się do recyklingu. Opakowania należy utylizować w sposób ekologiczny.

Ochrona wzroku 90

Akcesoria i części zamienne 90

Wskazówki bezpieczeństwa 90

Błędy wyświetlane na ekranie
