INSTRUKCJA OBSŁUGI Create 5 E5KM14SWB ELECTROLUX

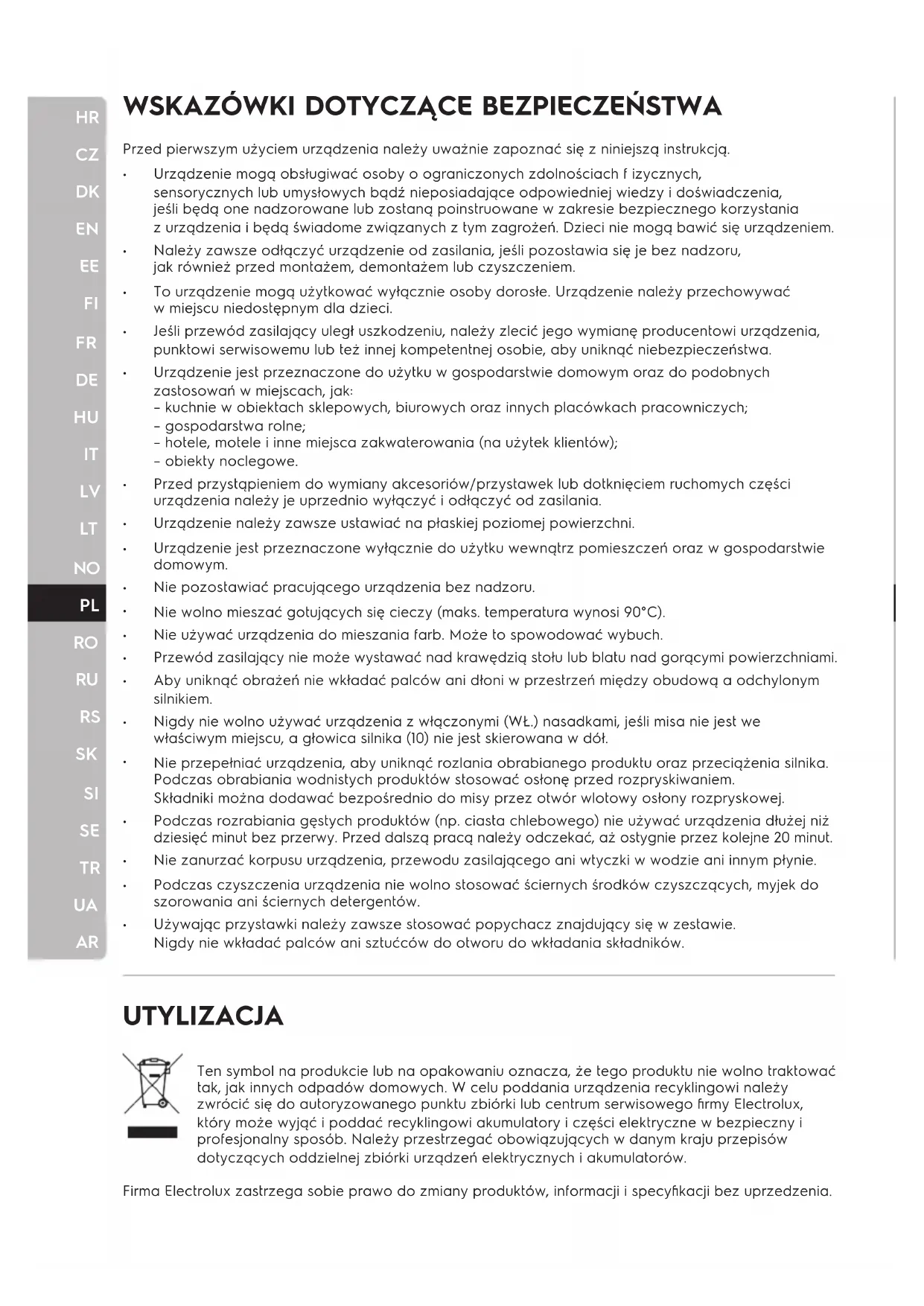

Przed pierwszym użyciem urządzenia należy uważnie zapoznać się z niniejszą instrukcją. Urządzenie mogą obsługiwać osoby o ograniczonych zdolnościach f izycznych, sensorycznych lub umysłowych bądź nieposiadające odpowiedniej wiedzy i doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci nie mogą bawić się urządzeniem. Należy zawsze odłączyć urządzenie od zasilania, jeśli pozostawia się je bez nadzoru, jak również przed montażem, demontażem lub czyszczeniem. To urządzenie mogą użytkować wyłącznie osoby dorosłe. Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci. Jeśli przewód zasilający uległ uszkodzeniu, należy zlecić jego wymianę producentowi urządzenia, punktowi serwisowemu lub też innej kompetentnej osobie, aby uniknąć niebezpieczeństwa. Urządzenie jest przeznaczone do użytku w gospodarstwie domowym oraz do podobnych zastosowań w miejscach, jak: – kuchnie w obiektach sklepowych, biurowych oraz innych placówkach pracowniczych; – gospodarstwa rolne; – hotele, motele i inne miejsca zakwaterowania (na użytek klientów); – obiekty noclegowe. Przed przystąpieniem do wymiany akcesoriów/przystawek lub dotknięciem ruchomych części urządzenia należy je uprzednio wyłączyć i odłączyć od zasilania. Urządzenie należy zawsze ustawiać na płaskiej poziomej powierzchni. Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń oraz w gospodarstwie domowym. Nie pozostawiać pracującego urządzenia bez nadzoru. Nie wolno mieszać gotujących się cieczy (maks. temperatura wynosi 90°C). Nie używać urządzenia do mieszania farb. Może to spowodować wybuch. Przewód zasilający nie może wystawać nad krawędzią stołu lub blatu nad gorącymi powierzchniami. Aby uniknąć obrażeń nie wkładać palców ani dłoni w przestrzeń między obudową a odchylonym silnikiem. Nigdy nie wolno używać urządzenia z włączonymi (WŁ.) nasadkami, jeśli misa nie jest we właściwym miejscu, a głowica silnika (10) nie jest skierowana w dół. Nie przepełniać urządzenia, aby uniknąć rozlania obrabianego produktu oraz przeciążenia silnika. Podczas obrabiania wodnistych produktów stosować osłonę przed rozpryskiwaniem. Składniki można dodawać bezpośrednio do misy przez otwór wlotowy osłony rozpryskowej. Podczas rozrabiania gęstych produktów (np. ciasta chlebowego) nie używać urządzenia dłużej niż dziesięć minut bez przerwy. Przed dalszą pracą należy odczekać, aż ostygnie przez kolejne 20 minut. Nie zanurzać korpusu urządzenia, przewodu zasilającego ani wtyczki w wodzie ani innym płynie. Podczas czyszczenia urządzenia nie wolno stosować ściernych środków czyszczących, myjek do szorowania ani ściernych detergentów. Używając przystawki należy zawsze stosować popychacz znajdujący się w zestawie. Nigdy nie wkładać palców ani sztućców do otworu do wkładania składników.

UTYLIZACJA Ten symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. W celu poddania urządzenia recyklingowi należy zwrócić się do autoryzowanego punktu zbiórki lub centrum serwisowego firmy Electrolux, który może wyjąć i poddać recyklingowi akumulatory i części elektryczne w bezpieczny i profesjonalny sposób. Należy przestrzegać obowiązujących w danym kraju przepisów dotyczących oddzielnej zbiórki urządzeń elektrycznych i akumulatorów. Firma Electrolux zastrzega sobie prawo do zmiany produktów, informacji i specyfikacji bez uprzedzenia.

ARMaszynka do mielenia mięsa*

Obudowa maszynki do mieleniaB Śruba maszynki do mieleniaC Nóż rozdrabniającyD1 Płytka do rozdrabniania dokładnegoD2 Płytka do rozdrabniania średniegoD3 Płytka do rozdrabniania zgrubnego Pierścień maszynki do mieleniaF1 Górna przystawka kubbeF2 Dolna przystawka kubbeG1 Górna przystawka do kiełbasyG2 Dolna przystawka do kiełbasyH Tacka maszynki do mieleniaI Popychacz *Dostępne tylko w niektórych modelach. Dostępne również w sprzedaży na stronie internetowej producenta. 13 Osłona mocowania przystawekNarzędzia główne Przystawka do sałatek* Obudowa przystawki do sałatekK1 Szatkownica średniaK2 Szatkownica zgrubnaK3 Rozdzierak L Popychacz przystawki do sałatek

Wałek napędowy2 Przycisk zwalniający przedniego gniazda przystawek

Przednie gniazdo przystawek4 Dźwignia zwalniająca5 Pokrętło regulacji prędkości6 Przewód zasilający

Miska ze stali nierdzewnej ELEMENT ( rysunek ‘2’ )

Płaski ubijacz8b Mieszadło hakowe8c Końcówka do ubijania9 Osłona rozpryskowa10 Głowica silnika (odchylana)11 Obudowa12 Płytka do mocowania miski Czyszczenie–przed użyciem należy wyczyścić miskę i akcesoria. Wykorzystanie narzędzi i pojemności.

OBSŁUGA ( rys. na str. ‘3-5’ ) Procent wilgotności oznacza proporcję ciężaru wody w stosunku do ciężaru mąki użytej do przygotowania ciasta. Przykład: jeśli ciasto zawiera 400g wody i 1000g mąki, to ma 40% wilgotności. Biegi Narzędzia Rodzaj mieszanki Min. pojemność Maks. pojemność Maks 2Maks 4Maks 6Mieszadło hakoweGęste ciasto (np. chleb i pizza)0.92kg mąki lub 1.62kg ciasta130g mąki lub 230g ciasta 75% wilgotności1.05kg mąki lub 1.74kg ciasta175g mąki lub 290g ciasta 57% wilgotności0.75kg mąki lub 1.2kg ciasta250g mąki lub 400g ciasta 40% wilgotnościMieszadło płaskieProdukty o średniej gęstości (np. na naleśniki lub biszkopty)10jajek lub 2kg ciasta1jajko lub 200g ciastaKońcówka do ubijaniaProdukty rzadkie (np. śmietana, białka jaj kurzych, budyń)10jajek lub 600g śmietany3jajka lub 100g śmietanyPulsacja Końcówka do ubijaniaCzas pracy (np. miksowanie ciasta biszkoptowego, białka jajka)

ARUstawić urządzenie na płaskiej powierzchni. Przechylić głowicę silnika do góry, aż do zablokowania, naciskając do góry dźwignię zwalniającą (4). OSTRZEŻENIE! Trzymać palce i dłonie z dala od obudowy (11) i odchylonej głowicy silnika (10). Umieścić wybrane narzędzie (końcówka do ubijania, mieszadło hakowe lub mieszadło płaskie), wsuwając je na wałek napędowy i obracając w kierunku przeciwnym do ruchu wskazówek zegara, aż sworzeń zablokuje się we właściwym położeniu. Założyć misę (7) na płytkę do mocowania (12), obracając ją zgodnie z ruchem wskazówek zegara aż do zablokowania. OSTRZEŻENIE! Nigdy nie wolno używać urządzenia z włączonymi (WŁ.) nasadkami, jeśli miska (7) nie jest na swoim miejscu, a głowica silnika (10) nie jest skierowana w dół. Przechylić głowicę silnika w dół, aż do zablokowania, naciskając w dół dźwignię zwalniającą (4). Podłączyć urządzenie do zasilania. Należy umieścić w misce składniki do przetwarzania. OSTRZEŻENIE! Nie przepełniać urządzenia, aby uniknąć rozlania obrabianego produktu oraz przeciążenia silnika. Podczas obrabiania wodnistych produktów stosować osłonę przed rozpryskiwaniem. Składniki można dodawać bezpośrednio do misy przez otwór wlotowy osłony rozpryskowej. Obrócić pokrętło regulacji prędkości w zakresie od 0 do wybranego biegu (od 1 do 6, zależnie od stosowanych narzędzi i mieszanek). OSTRZEŻENIE! Podczas rozrabiania gęstych produktów (np. ciasta chlebowego) nie używać urządzenia. dłużej niż dziesięć minut bez przerwy. Przed dalszą pracą należy odczekać, aż ostygnie przez kolejne 20 minut. Użyteczne wskazówki: Podczas miksowania ciasta, aby uniknąć rozpryskiwania mąki, należy utrzymać urządzenie w ustawieniu 1 przez 60 sekund, a następnie przejść do żądanej prędkości. Użyteczne wskazówki: Aby włączyć tryb pracy pulsacyjnej (zagniatanie z krótkimi przerwami), należy obrócić pokrętło do położenia „P” i przytrzymać je w nim przez żądany czas. Po zwolnieniu pokrętła następuje automatyczny powrót do położenia „0”. Po zakończeniu miksowania należy obrócić pokrętło z powrotem do położenia 0. Wyjąć wtyczkę przewodu zasilającego z gniazdka. Przechylić głowicę silnika do góry, aż do zablokowania, naciskając do góry dźwignię zwalniającą (4). Zdjąć narzędzie z wałka napędowego, obracając je zgodnie z ruchem wskazówek zegara i pociągając. Zdjąć misę z płytki mocującej, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara. Wyjąć ciasto z misy. Użyteczne wskazówki: Ciasto można wyjąć za pomocą łopatki. INSTRUKCJA UŻYTKOWANIA MASZYNKI DO MIELENIA MIĘSA*

• Włożyć śrubę maszynki do mielenia (B) do obudowy (A). a. MIĘSO MIELONE: Umieścić nóż maszynki (C) na kwadratowym wale na końcu śruby (B). Założyć odpowiednią płytkę rozdrabniającą (D) na nóż (C). b. KIEŁBASA: Zamontować górną i dolną przystawkę do kiełbas (G) i założyć je na kwadratowym wale na końcu śruby (B).

Przystawki Uwagi: Nie zaleca się wkładania TYLKO owoców morza lub warzyw do maszynki do mielenia, ponieważ konsystencja masy będzie soczysta/rozwodniona zamiast odpowiednio zmielonego mięsa. Nie mielić żywności bogatej w błonnik (np. imbiru, porów itp.), ponieważ nie nadaje się ona do zmielenia. Biegi Narzędzia Rodzaj produktu Maks. 4 Maszynka do mielenia mięsa Mięso mielone Często występujące mięso (kurczak, wieprzowina, wołowina) bez kości, skóry i mięśni Kiełbasa/Klopsiki Mięso mieszane (kurczak, wieprzowina, wołowina, w tym owoce morza) bez kości, skóry i mięśni Maks. 4 Przybór do sałatek Warzywa (marchew, ogórek, dynia itp.) Twardy ser (cheddar, gouda itp.)

ARc. KLOPSIKI: Zamontować górną i dolną przystawkę kubbe (F) i założyć je na kwadratowym wale na końcu śruby (B). Nakręcić ręcznie pierścień (E) i dokręcić go do oporu. OSTRZEŻENIE! Nie dokręcać pierścienia zbyt mocno.

• Nacisnąć przycisk zwalniający przystawki (2) w prawo i zdjąć osłonę (13). Zamocować zmontowaną maszynkę do mielenia mięsa w przedniej piaście (3) naciskając przycisk zwalniający (2). Przycisk zwalniający (2) zatrzaśnie się po właściwym zamocowaniu maszynki do mielenia. OSTRZEŻENIE! Przed założeniem przystawek należy wyłączyć urządzenie i odłączyć je od zasilania.

• Umieścić misę do mieszania (7) lub inny pojemnik pod przystawką, aby zebrać zmielony produkt.

• Umieścić tackę maszynki (H) nad obudową maszynki (A).

• Pokroić surowe mięso na małe kawałki (ok. 2.5cm) lub krojone kiełbasy/klopsiki i umieścić na tacce. Podłączyć urządzenie do zasilania i obrócić pokrętło wyboru prędkości do zalecanej prędkości.

• Za pomocą popychacza (I) wprowadzić mięso do otworu. OSTRZEŻENIE! Nie wkładać palców ani sztućców do otworu do wkładania składników. Uwagi: Sugerujemy, by urządzenie pozostało włączone przez minutę po włożeniu ostatniego kawałka mięsa, aby w urządzeniu pozostało mniej mielonego mięsa. JAK KORZYSTAĆ Z PRZYBORU DO SAŁATEK*

• Włożyć szatkownicę/rozdzierak (K) do obudowy przyboru do sałatek (J), obracając w prawo. Upewnić się, że przystawka jest całkowicie wsunięta. OSTRZEŻENIE! Ostrza i wkłady są bardzo ostre!

• Nacisnąć przycisk zwalniający przystawki (2) w prawo i zdjąć osłonę. Zamocować zmontowany przybór do sałatek w przedniej piaście przystawki (3) za pomocą przycisku zwalniającego piasty (2). Przycisk zwalniający piastę (2) zatrzaśnie się na miejscu po pewnym zamocowaniu przyboru do sałatek.

• Umieścić misę do mieszania (7) lub inny pojemnik pod przystawką, aby zebrać zmielony produkt.

• Pokroić potrawę w rozmiar pasujący do otworu na składniki. Podłączyć urządzenie do zasilania i obrócić pokrętło wyboru prędkości do pożądanej prędkości

• Za pomocą popychacza (L) wprowadzić składniki do otworu. OSTRZEŻENIE! Nie wkładać palców ani sztućców do otworu do wkładania składników. Po zakończeniu korzystania z przystawki należy wyłączyć urządzenie i odłączyć je od zasilania. Za pomocą przycisku zwalniającego piasty (2) odsunąć do tyłu osłonę piasty przedniej przystawki (13).

Przed przystąpieniem do czyszczenia należy zawsze odłączyć urządzenie od zasilania.

*Dostępne tylko w niektórych modelach. Dostępne również w sprzedaży na stronie internetowej producenta. Obudowa silnika. Nigdy nie zanurzać obudowy silnika w wodzie! Obudowę silnika należy czyścić wyłącznie wilgotną szmatką. Podczas czyszczenia urządzenia nie wolno stosować ściernych środków czyszczących, myjek do szorowania ani ściernych detergentów. Misa do mieszania, narzędzia miksujące (mieszadło hakowe, końcówka do ubijania, mieszadło płaskie) i osłona rozpryskowa nadają się do mycia w zmywarce. Aby uniknąć korozji, podczas zmywania ręcznego nie należy używać drucianej szczotki, wełny stalowej ani wybielacza. Maszynka do mielenia mięsa* i przystawki przyboru do sałatek* należy myć ręcznie wyłącznie w ciepłej wodzie z mydłem. CZYSZCZENIE I KONSERWACJA ( rys. na str. ‘6’ )

Silnik spowalnia lub zatrzymuje się podczas pracy. Ciasto przywiera do boku lub dna miski. W urządzeniu jest zbyt dużo ciasta. Wyjąć wtyczkę z gniazdka oraz wyjąć połowę ciasta, aby obrobić je w dwóch partiach, odczekać 20 minut, aż silnik ostygnie, a następnie ponownie uruchomić urządzenie. Ciasto jest za mokre. Dodać więcej mąki, aż ciasto odklei się od ścianek i dna misy. Silnik nie działa. Urządzenie nie jest podłączone do zasilania. Przed uruchomieniem urządzenia należy upewnić się, że wtyczka jest podłączona do gniazdka. Głowica silnika nie blokuje się prawidłowo. Sprawdzić, czy głowica silnika zablokowała się w dolnym położeniu. Urządzenie wibruje/ przemieszcza się podczas pracy. Gumowe nóżki są mokre. Upewnić się, że gumowe nóżki w dolnej części urządzenia są czyste i suche. Jest to normalne przy obrabianiu dużych porcji (np. ciężkiego ciasta, sera). Urządzenie pracuje z większą prędkością niż s ugerowana. Wyjąć połowę masy i obrabiać w dwóch partiach. Zmniejszyć prędkość do zalecanej (parametry podano w rozdziale „Sposób użytkowania”). Obrabiany produkt rozpryskuje się. Osłona wirnika nie znajduje się we właściwym położeniu. Upewnić się, że osłona wirnika jest zamocowana we właściwym położeniu. Urządzenie pracuje w wyższym położeniu. Zmniejszyć obroty. Składniki lub mąka przyklejają się do ścianek lub dna miski i nie są dokładnie wymieszane. Końcówka nie dosięga dna lub ścianek miski. Najpierw dodać płynne, a następnie suche składniki, zwiększyć prędkość lub użyć łopatki, aby podać ciasto do końcówki.
