INSTRUKCJA OBSŁUGI E5KM16GBP ELECTROLUX

K2 Didelio storio pjaustyklé

K3 Smulkintuvas

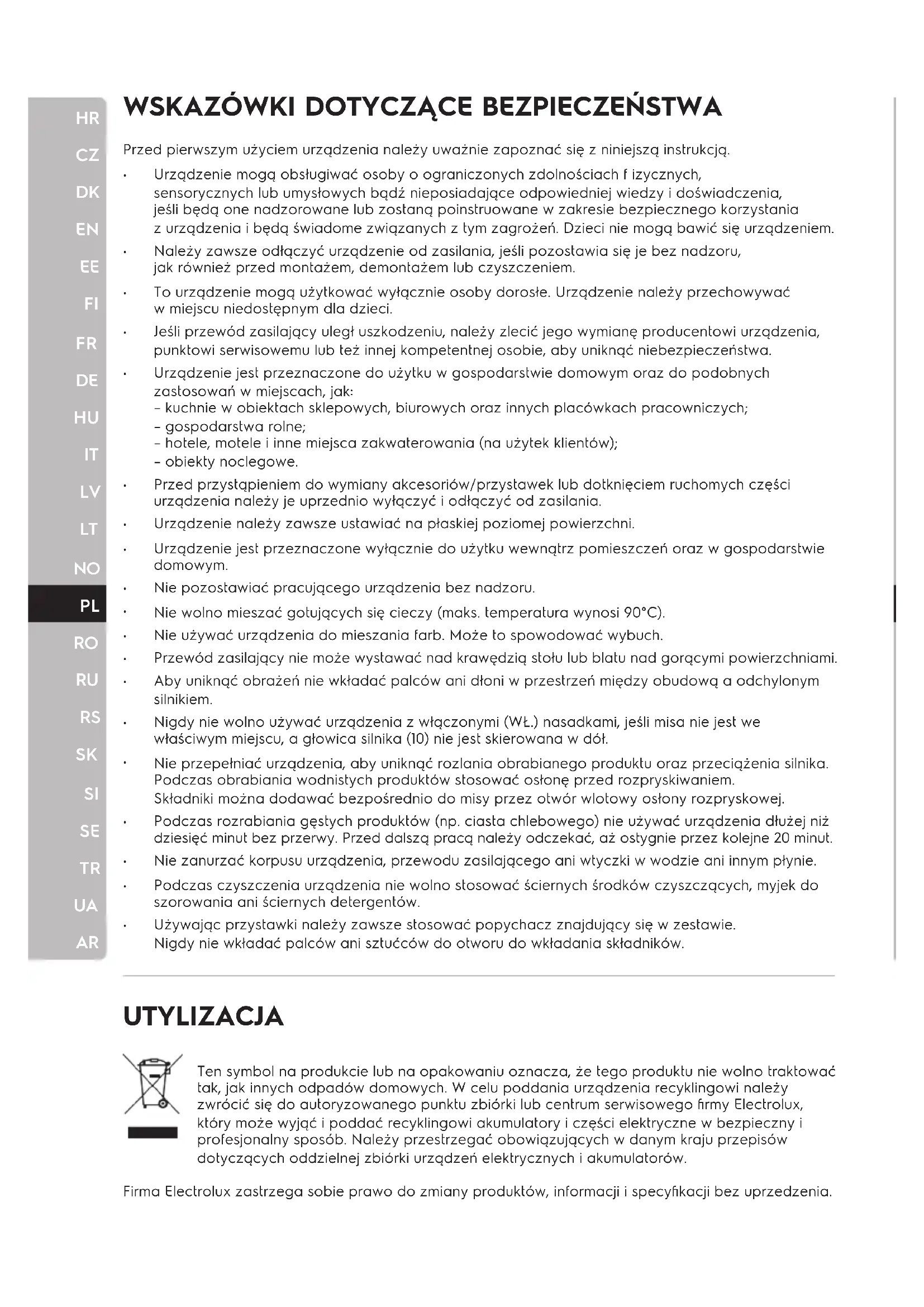

Przed pierwszym użyciem urządzenia należy uważnie zapoznać się z niniejszą instrukcją.

• Urządzenie mogą obsługiwać osoby o ograniczonych zdolnościach f izycznych, sensorycznych lub umysłowych bądź nieposiadające odpowiedniej wiedzy i doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci nie mogą bawić się urządzeniem.
• Należy zawsze odłączyć urządzenie od zasilania, jeśli pozostawia się je bez nadzoru, jak również przed montażem, demontażem lub czyszczeniem.
  • To urządzenie mogą użytkować wyłącznie osoby dorosłe. Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci.
• Jeśli przewód zasilający uległ uszkodzeniu, należy zlecić jego wymianę producentowi urządzenia, punktowi serwisowemu lub też innej kompetentnej osobie, aby uniknąć niebezpieczeństwa.
• Urządzenie jest przeznaczone do użytku w gospodarstwie domowym oraz do podobnych zastosowań w miejscach, jak:
• kuchnie w obiektach sklepowych, biurowych oraz innych placówkach pracowniczych;
• gospodarstwa rolne;
• hotele, motele i inne miejsca zakwaterowania (na użytek klientów);
• obiekty noclegowe.
• Przed przystąpieniem do wymiany akcesoriów/przystawek lub dotknięciem ruchomych części urządzenia należy je uprzednio wyłączyć i odłączyć od zasilania.
• Urządzenie należy zawsze ustawiać na płaskiej poziomej powierzchni.
• Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń oraz w gospodarstwie domowym.
  • Nie pozostawiać pracującego urządzenia bez nadzoru.
  • Nie wolno mieszać gotujących się cieczy (maks. temperatura wynosi 90°C).
  • Nie używać urządzenia do mieszania farb. Może to spowodować wybuch.
• Przewód zasilający nie może wystawać nad krawędzią stołu lub blatu nad gorącymi powierzchniami.
• Aby uniknąć obrażeń nie wkładać palców ani dłoni w przestrzeń między obudową a odchylonym silnikiem.
• Nigdy nie wolno używać urządzenia z włączonymi (WŁ.) nasadkami, jeśli misa nie jest we właściwym miejscu, a głowica silnika (10) nie jest skierowana w dół.
• Nie przepelniać urządzenia, aby uniknąć rozlania obrabianego produktu oraz przeciążenia silnika. Podczas obrabiania wodnistych produktów stosować ostonę przed rozpryskiwaniem.
  Składniki można dodawać bezpośrednio do misy przez otwór wlotowy osłony rozpryskowej.
• Podczas rozrabiania gęstych produktów (np. ciasta chlebowego) nie używać urządzenia dłużej niż dziesięć minut bez przerwy. Przed dalszą pracą należy odczekać, aż ostygnie przez kolejne 20 minut.
  • Nie zanurzać korpusu urządzenia, przewodu zasilającego ani wtyczki w wodzie ani innym płynie.
• Podczas czyszczenia urządzenia nie wolno stosować ściernych środków czyszczących, myjek do szorowania ani ściernych detergentów.
  • Używając przystawki należy zawsze stosować popychacz znajdujący się w zestawie.
  Nigdy nie wkładać palców ani sztućców do otworu do wkładania składników.

UTYLIZACJA

Ten symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. W celu poddania urządzenia recyklingowi należy zwrócić się do autoryzowanego punktu zbiórki lub centrum serwisowego firmy Electrolux, który może wyjąć i poddać recyklingowi akumulatory i części elektryczne w bezpieczny i profesjonalny sposób. Należy przestrzegać obowiązujących w danym kraju przepisów dotyczących oddzielnej zbiórki urządzeń elektrycznych i akumulatorów.

Firma Electrolux zastrzega sobie prawo do zmiany produktów, informacji i specyfikacji bez uprzedzenia.

ELEMENT (rysunek '2')

1 Wałek napędowy
2 Przycisk zwalniający przedniego gniazda przystawek
3 Przednie gniazdo przystawek
4 Dźwignia zwalniająca
5 Pokrętło regulacji prędkości
6 Przewód zasilający
7 Miska ze stali nierdzewnej
8a Płaski ubijacz
8b Mieszadło hakowe
8c Końcówka do ubijania
9 Ostona rozpryskowa
10 Głowica silnika (odchylana)
11 Obudowa
12 Płytka do mocowania miski
13 Ostona mocowania przystawek

Maszynka do mielenia mięsa\*

A Obudowa maszynki do mielenia

B Śruba maszynki do mielenia

C Nóż rozdrabniający

D1 Płytka do rozdrabniania dokładnego

D2 Płytka do rozdrabniania średniego

D3 Płytka do rozdrabniania zgrubnego

E Pierścień maszynki do mielenia

F1 Górna przystawka kubbe

F2 Dolna przystawka kubbe

G1 Górna przystawka do kiełbasy

G2 Dolna przystawka do kiełbasy

H Tacka maszynki do mielenia

I Popychacz

Przystawka do sałatek\*

J Obudowa przystawki do sałatek

K1 Szatkownica średnia

K2 Szatkownica zgrubna

K3 Rozdzierak

L Popychacz przystawki do sałatek

*Dostępne tylko w niektórych modelach.

Dostępne również w sprzedaży na stronie internetowej producenta.

OBSŁUGA (rys. na str. '3-5')

1 Czyszczenie-przed użyciem należy wyczyścić miskę i akcesoria.

2 Wykorzystanie narzędzi i pojemności.

Narzędzia główne

Biegi	Narzędzia	Rodzaj mieszanki		Min. pojemność	Maks. pojemność
Maks 2	Mieszadło hakowe	Gęste ciasto (np. chleb i pizza)	75% wilgotności	130g mąki lub 230g ciasta	0.92kg mąki lub 1.62kg ciasta
			57% wilgotności	175g mąki lub 290g ciasta	1.05kg mąki lub 1.74kg ciasta
			40% wilgotności	250g mąki lub 400g ciasta	0.75kg mąki lub 1.2kg ciasta
Maks 4	Mieszadło płaskie	Produkty o średniej gęstości (np. na naleśniki lub biszkopty)		1jajko lub 200g ciasta	10jajek lub 2kg ciasta
Maks 6	Końcówka do ubijania	Produkty rzadkie (np. śmietana, białka jaj kurzych, budyń)		3jajka lub 100g śmietany	10jajek lub 600g śmietany
Pulsacja	Końcówka do ubijania	Czas pracy (np. miksowanie ciasta biszkoptowego, białka jajka)

Procent wilgotności oznacza proporcję ciężaru wody w stosunku do ciężaru mąki użytej do przygotowania ciasta.

Przykład: jeśli ciasto zawiera 400g wody i 1000g mąki, to ma 40% wilgotności.

Przystawki

Biegi Narzędzia Rodzaj produktu
Maks. 4 Maszynka do mielenia mięsa	Mięso mielone Często występujące mięso (kurczak, wieprzowina, wołowina) bez kości, skóry i mięśni
	Kiełbasa/Klopsiki Mięso mieszane (kurczak, wieprzowina, wołowina, w tym owoce morza) bez kości, skóry i mięśni
Maks. 4 Przybór do sałatek	Warzywa (marchew, ogórek, dynia itp.)
	Twardy ser (cheddar, gouda itp.)

Uwagi: Nie zaleca się wkładania TYLKO owoców morza lub warzyw do maszynki do mielenia, ponieważ konsystencja masy będzie soczysta/rozwodniona zamiast odpowiednio zmielonego mięsa. Nie mielić żywności bogatej w błonnik (np. imbiru, porów itp.), ponieważ nie nadaje się ona do zmielenia.

3 Ustawić urządzenie na płaskiej powierzchni.
4 Przechylić głowicę silnika do góry, aż do zablokowania, naciskając do góry dźwignię zwalniającą (4). OSTRZEŻENIE! Trzymać palce i dłonie z dala od obudowy (11) i odchylonej głowicy silnika (10).
5 Umieścić wybrane narzędzie (końcówka do ubijania, mieszadło hakowe lub mieszadło płaskie), wsuwając je na wałek napędowy i obracając w kierunku przeciwnym do ruchu wskazówek zegara, aż sworzeń zablokuje się we właściwym położeniu.
6 Założyć mise (7) na płytkę do mocowania (12), obracając ją zgodnie z ruchem wskazówek zegara aż do zablokowania.

OSTRZEŻENIE! Nigdy nie wolno używać urządzenia z włączonymi (WŁ.) nasadkami, jeśli miska (7) nie jest na swoim miejscu, a głowica silnika (10) nie jest skierowana w dół.

7 Przechylić głowicę silnika w dół, aż do zablokowania, naciskając w dół dźwignię zwalniającą (4).
8 Podłączyć urządzenie do zasilania.
9 Należy umieścić w misce składniki do przetwarzania.

OSTRZEŻENIE! Nie przepelniać urządzenia, aby uniknąć rozlania obrabianego produktu oraz przeciążenia silnika. Podczas obrabiania wodnistych produktów stosować ostonę przed rozpryskiwaniem. Składniki można dodawać bezpośrednio do misy przez otwór wlotowy osłony rozpryskowej.

10 Obrócić pokrętło regulacji prędkości w zakresie od 0 do wybranego biegu (od 1 do 6, zależnie od stosowanych narzędzi i mieszanek).

OSTRZEŻENIE! Podczas rozrabiania gęstych produktów (np. ciasta chlebowego) nie używać urządzenia. dłużej niż dziesięć minut bez przerwy. Przed dalszą pracą należy odczekać, aż ostygnie przez kolejne 20 minut.

Użyteczne wskazówki: Podczas miksowania ciasta, aby uniknąć rozpryskiwania mąki, należy utrzymać urządzenie w ustawieniu 1 przez 60 sekund, a następnie przejść do żądanej prędkości.

Użyteczne wskazówki: Aby włączyć tryb pracy pulsacyjnej (zagniatanie z krótkimi przerwami), należy obrócić pokrętło do położenia „P” i przytrzymać je w nim przez żądany czas. Po zwolnieniu pokrętła następuje automatyczny powrót do położenia „0”.

11 Po zakończeniu miksowania należy obrócić pokrętło z powrotem do położenia 0.
12 Wyjąć wtyczkę przewodu zasilającego z gniazdka.
13 Przechylić głowicę silnika do góry, aż do zablokowania, naciskając do góry dźwignię zwalniającą (4).
14 Zdjąć narzędzie z wałka napędowego, obracając je zgodnie z ruchem wskazówek zegara i pociągając.
15 Zdjąć misę z płytki mocującej, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara.
16 Wyjąć ciasto z misy.

Użyteczne wskazówki: Ciasto można wyjąć za pomocą łopatki.

17 INSTRUKCJA UŻYTKOWANIA MASZYNKI DO MIELENIA MIĘSA*

- Włożyć śrubę maszynki do mielenia (B) do obudowy (A).

a. MIĘSO MIELONE: Umieścić noż maszynki (C) na kwadratowym wale na końcu śruby (B). Założyć odpowiednią płytkę rozdrabniającą (D) na noż (C).
b. KIEŁBASA: Zamontować górną i dolną przystawkę do kiełbas (G) i założyć je na kwadratowym wale na końcu śruby (B).

c. KLOPSIKI: Zamontować górną i dolną przystawkę kubbe (F) i założyć je na kwadratowym wale na końcu śruby (B).

Nakręcić ręcznie pierścień (E) i dokręcić go do oporu.

OSTRZEŻENIE! Nie dokręcać pierścienia zbyt mocno.

- Nacisnąć przycisk zwalniający przystawki (2) w prawo i zdjąć osłonę (13).

Zamocować zmontowaną maszynkę do mielenia mięsa w przedniej piaście (3) naciskając przycisk zwalniający (2). Przycisk zwalniający (2) zatrzaśnie się po właściwym zamocowaniu maszynki do mielenia.

OSTRZEŻENIE! Przed założeniem przystawek należy wyłączyć urządzenie i odłączyć je od zasilania.

- Umieścić misę do mieszania (7) lub inny pojemnik pod przystawką, aby zebrać zmielony produkt.

- Umieścić tackę maszynki (H) nad obudową maszynki (A).

- Pokroić surowe mięso na mate kawałki (ok. 2.5cm) lub krojone kiełbasy/klopsiki i umieścić na tacce.

Podłączyć urządzenie do zasilania i obrócić pokrętło wyboru prędkości do zalecanej prędkości.

- Za pomocą popychacza (I) wprowadzić mięso do otworu.

OSTRZEŻENIE! Nie wkładać palców ani sztućców do otworu do wkładania składników.

Uwagi: Sugerujemy, by urządzenie pozostało włączone przez minutę po włożeniu ostatniego kawałka mięsa, aby w urządzeniu pozostało mniej mielonego mięsa.

18 JAK KORZYSTAĆ Z PRZYBORU DO SAŁATEK\*

- Włożyć szatkownicę/rozdzierak (K) do obudowy przyboru do sałatek (J), obracając w prawo. Upewnić się, że przystawka jest całkowicie wsunięta.

OSTRZEŻENIE! Ostrza i wkłady są bardzo ostre!

- Nacisnąć przycisk zwalniający przystawki (2) w prawo i zdjąć ostone. Zamocować zmontowany przybór do sałatek w przedniej piaście przystawki (3) za pomocą przycisku zwalniającego piasty (2). Przycisk zwalniający piastę (2) zatrzaśnie się na miejscu po pewnym zamocowaniu przyboru do sałatek.

- Umieścić misę do mieszania (7) lub inny pojemnik pod przystawką, aby zebrać zmielony produkt.

- Pokroić potrawę w rozmiar pasujący do otworu na składniki. Podłączyć urządzenie do zasilania i obrócić pokrętło wyboru prędkości do pożądanej prędkości

- Za pomocą popychacza (L) wprowadzić składniki do otworu.

OSTRZEŻENIE! Nie wkładać palców ani sztućców do otworu do wkładania składników.

19 Po zakończeniu korzystania z przystawki należy wyłączyć urządzenie i odłączyć je od zasilania. Za pomocą przycisku zwalniającego piasty (2) odsunąć do tyłu ostone piasty przedniej przystawki (13).

CZYSZCZENIE I KONSERWACJA (rys. na str. '6')

Przed przystąpieniem do czyszczenia należy zawsze odłączyć urządzenie od zasilania.

1 Obudowa silnika. Nigdy nie zanurzać obudowy silnika w wodzie! Obudowę silnika należy czyścić wyłącznie wilgotną szmatką. Podczas czyszczenia urządzenia nie wolno stosować ściernych środków czyszczących, myjek do szorowania ani ściernych detergentów.

2 Misa do mieszania, narzędzia miksujące (mieszadło hakowe, końcówka do ubijania, mieszadło płaskie) i ośłona rozpryskowa nadają się do mycia w zmywarce.

Aby uniknąć korozji, podczas zmywania ręcznego nie należy używać drucianej szczotki, wełny stalowej ani wybielacza.

3 Maszynka do mielenia mięsa* i przystawki przyboru do sałatek* należy myć ręcznie wyłącznie w ciepłej wodzie z mydłem.

*Dostępne tylko w niektórych modelach. Dostępne również w sprzedaży na stronie internetowej producenta.

ROZWIĄZYWANIE PROBLEMÓW

PROBLEM MOŻLIWA	PRZYCZYNA ROZWIĄZANIE
Silnik spowalnia lub zatrzymuje się podczas pracy.	W urządzeniu jest zbyt dużo ciasta.	Wyjąć wtyczkę z gniazdka oraz wyjąć połowę ciasta, aby obrobić je w dwóch partiach, odczekać 20 minut, aż silnik ostygnie, a następnie ponownie uruchomić urządzenie.
Ciasto przywiera do boku lub dna miski.	Ciasto jest za mokre. Dodać więcej	mąki, aż ciasto odklei się od ścianek i dna misy.
Silnik nie działa. Urządzenie nie jest podłączone do zasilania.		Przed uruchomieniem urządzenia należy upewnić się, że wtyczka jest podłączona do gniazdka.
		Głowica silnika nie blokuje się prawidłowo.
Urządzenie wibruje/przemieszcza się podczas pracy.	Gumowe nóżki są mokre. Upewnić się, że gumowe nóżki w dolnej części urządzenia są czyste i suche.
	Jest to normalne przy obrabianiu dużych porcji (np. ciężkiego ciasta, sera).	Wyjąć połowę masy i obrabiać w dwóch partiach.
	Urządzenie pracuje z większą prędkością niż s ugerowana.	Zmniejszyć prędkość do zalecanej (parametry podano w rozdziale „Sposób użytkowania”).
Obrabiany produkt rozpryskuje się.	Osłona wirnika nie znajduje się we właściwym położeniu.	Upewnić się, że osłona wirnika jest zamocowana we właściwym położeniu.
	Urządzenie pracuje w wyższym położeniu.	Zmniejszyć obroty.
Składniki lub mąka przyklejają się do ścianek lub dna miski i nie są dokładnie wymieszane.	Końcówka nie dosięga dna lub ścianek miski.	Najpierw dodać płynne, a następnie suche składniki, zwiększyć prędkość lub użyć łopatki, aby podać ciasto do końcówki.
