| Typ produktu | Głośniki ścienne do zabudowy (In-Wall) |
| Marka | Bose |
| Model | Virtually Invisible 891 |
| Wymiary (W x S x G) | 292 x 197 x 90,4 mm |
| Wymiary kratki | 332 x 237 mm |
| Wymiary otworu w ścianie | 295 x 201 mm |
| Waga jednostkowa | 2,3 kg |
| Dopuszczalna moc (IEC) | 50 W ciągłej przy 6 omach |
| Impedancja nominalna | 6 omów |
| Zalecane wzmocnienie | 10 do 100 W na kanał, 4 do 8 omów |
| Głośniki wysokotonowe | 2 x 25,4 mm (kopułkowe) |
| Głośnik niskotonowy | 178 mm o wysokiej wydajności |
| Zalecany przekrój kabla | 18 AWG (6 m) do 12 AWG (27 m) |
| Zasilanie | Pasywne (wymaga zewnętrznego wzmacniacza) |
| Zastosowanie | Tylko do użytku wewnętrznego |
| Montaż | Zabudowa w ścianie (konstrukcja drewniana lub podobna) |
| Akcesoria w zestawie | 2 głośniki, 2 kratki, szablon |
| Akcesoria opcjonalne | Zestaw Rough-in do niewykończonej konstrukcji |
| Konserwacja | Czyścić miękką, suchą szmatką; kratkę można malować rozcieńczoną farbą lateksową lub olejną |
| Gwarancja | Ograniczona gwarancja (patrz karta rejestracyjna) |
| Obsługa klienta | owners.Bose.com lub lista adresów w opakowaniu |
| Zgodność | Dyrektywa 1999/5/WE i obowiązujące dyrektywy europejskie |
Często zadawane pytania - Virtually Invisible 89 BOSE
Pytania użytkowników dotyczące Virtually Invisible 89 BOSE
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Głośniki w formacie PDF za darmo! Znajdź swoją instrukcję Virtually Invisible 89 - BOSE i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Virtually Invisible 89 marki BOSE.
INSTRUKCJA OBSŁUGI Virtually Invisible 89 BOSE
Nalezy uwaznie przyczytc ten podrecznik uzytkownika i zachowac go w celu uzycia w przysztosci.
OSTRZEZENIA:
- Na urzadzeniu lub w了我的somey umieszczac zrodet otwartego ognia (np. zapalonych swiec).
- Wszystkie produkty firmy Bose musza byc uzywane zgodnie z przechisami lokalnymi, krajowymi, federalmni i branzowymi. Instalator jest zobowiazny zaintalować glosniki i system montażowy zgodnie ze wszystkimi odpowiednimi regulaminami budowlanymi, w tym regulaminami i przechisami obwiaźucyymi w budynku.
- Niebeepieczne zamocowanie lub podwieszenia u góry ciezkich przydmićów są spotswodowej poȩwaźne obrażenia i uzskodzenia spreztu. Do obwiatność instalatora nalezy ocena niedawodnosci kazdej ze stosownych method instalacja.
PRZESTROGI:
Glosniki te nie sa zaprojektowane ani zalecane do montazu na suficie.
- Produkt nie jest przyznaczony do uzytku w komorach wyrownawczych ze spreźonymgowietzem.
- Przed Rozpoczeciem instalacji nalezy zapoznać sie z obowiazujacymi lokalnie przypepisami budowlanymi.
- Na obudowach urzadzen umieszczono etykiety ostrzemawcze.
- Nie nalezy modyfikowac glosnikow lub akcesoriow.
Nieautoryzowane modyfikacja moga niedorzystnie wptywac na bezpieczestewo, zgodnosc z przyepamisi a wydajnosc systemu.
- Izolacja musi znajdwac sie z dala od gośników zgodnia z instrukcjami instalacji zwartymi w tym podreczniku.
OSTRZEZENIE: Produkt zawiera male czeci mogace spowodować zadlawuminium sie. Nie jest on odpowiedni dla daneci ponijej 3 lat.
OSTRZEZENIE: Produkt zawiera elementy magnetyczne. Wszelkie watpliwocki dotyczne wptywu tych elementów na funkcionOWANIE implantów medycznych danezy skonsultowa z lekarzem.
UWAGA: Urzadzenia nalezy uzywać wewnatrix pomieszczén. Nie jest on przyznaczenia do uzytku na zewnatrix, w pojazdach rekreacynjnych ani na lodziach i ne przytestowano为其 gojdo ziafania w tych warunkach.
Wañne zalecenia dotyczé bezpieczěnstwa
- Naleź przyczycytać te instrukcje.
- Nalezy zachowac te instrukcje.
- Nalezy uwzglde nic wszystkie ostrzezenia.
- Naleź postepowac zgodnia z instrukcjami.
- Nie wolno korzystać z tego urzadzenia w基础知识 wBODY
- Urzadzenie nalezy zainstalowac zgodnie z zaleceniami producenta.
7.Nie wolno instalowac urzadzenia w poublu zrodei ciepla, takich jak kaloryfery, przywody kominowe, piece lub innr urzadzenia (na przykfad wzmacniacze) wydzielajace ciepto. - Nalezy korzystać wylącznie z dodatków/akcesoriow zalecanych przyez produkta.
| Nazwy i zwartość tokszycznach lub szkodliewychsubstancji albo pierwistkowski | ||||||
| Toksyczne lub szkodliewesubstancje albo pierwistkowski | ||||||
| Nazwa | Ołów(Pb) | Rtęc(Hg) | Kadm(Cd) | Szekiowatocciowy chrom(Cr(VI)) | Polibromowany bifenyli (PBB) | Polibromowany difenyloeter (PBDE) |
| Polichlorowane bifenyle (PCB) | X O | O O | O O | |||
| C摩擦 metalowe | X O | O O | O O | |||
| C摩擦 z tworzyw szt. | O O | O O | O O | |||
| G粘niki | X O | O O | O O | |||
| Kable | X O | O O | O O | |||
| Te tabei przygotowano zgodnia z wymaganianimi SJ/T 11364.O: Wskazuje, ze dana substancja tokszycna lub szkodlwe, która jest zawarta we wszystich homogenicznych materiaiach dla tej czemu, nie przykracza limitu okreslonego w normie GB/T 26572. | ||||||
| X: Wskazuje, ze dana substancja tokszycna lub szkodlwe, która jest zawarta w co najmiej ednym z homogenizcnych materiaiów uzytych dla tej czemu, przykracza limit okreslony w normie GB/T 26572. | ||||||
Ten symbol oznacza, ze produktu nie nalezy wyrzuać razem
z innymi oppadkami z gospodarstwa domowego. Produkt
nalezy dostarczyc do odpwiedniegojejmska zbiórkw celu
recyklingu. Prawidlowa utilizacja i recykling ulatwiaja
ochronezasobów naturalnych, ludzkiego zdrowia
i srodowiska naturalnégo. Aby uzyskać wiecj informaci na
temat utilizacja i recyklinger untoktuuk skontaktuji sie
z smorzadem lokalmnym, z zakladem utilizacja odpadów
albo ze sklepem, w ktorym produkt zostal nabyty.
Firma Bose Corporation niniejszym deklaruje, ze ten produkt jest zgodny z podstawowych wymaganiami i zaleceniami okreslonymi w dyrektywie 1999/5/WE oraz innych obowiazujacych dyrektywach UE. Pelna treśc Deklaraci zgodnosci jest dostepna w witrynie www.Bose.com/ compliance
Zalecamy przechowywanie paragonu sprezedaquy wraz z instrukcja obstugi.
Data produkcji:
Pierwsza pogrubiona cyfra numeru seryjngo oznacza rok produkcji, np.cyfra ^ 5" oznacza 2005 lub 2015 r.

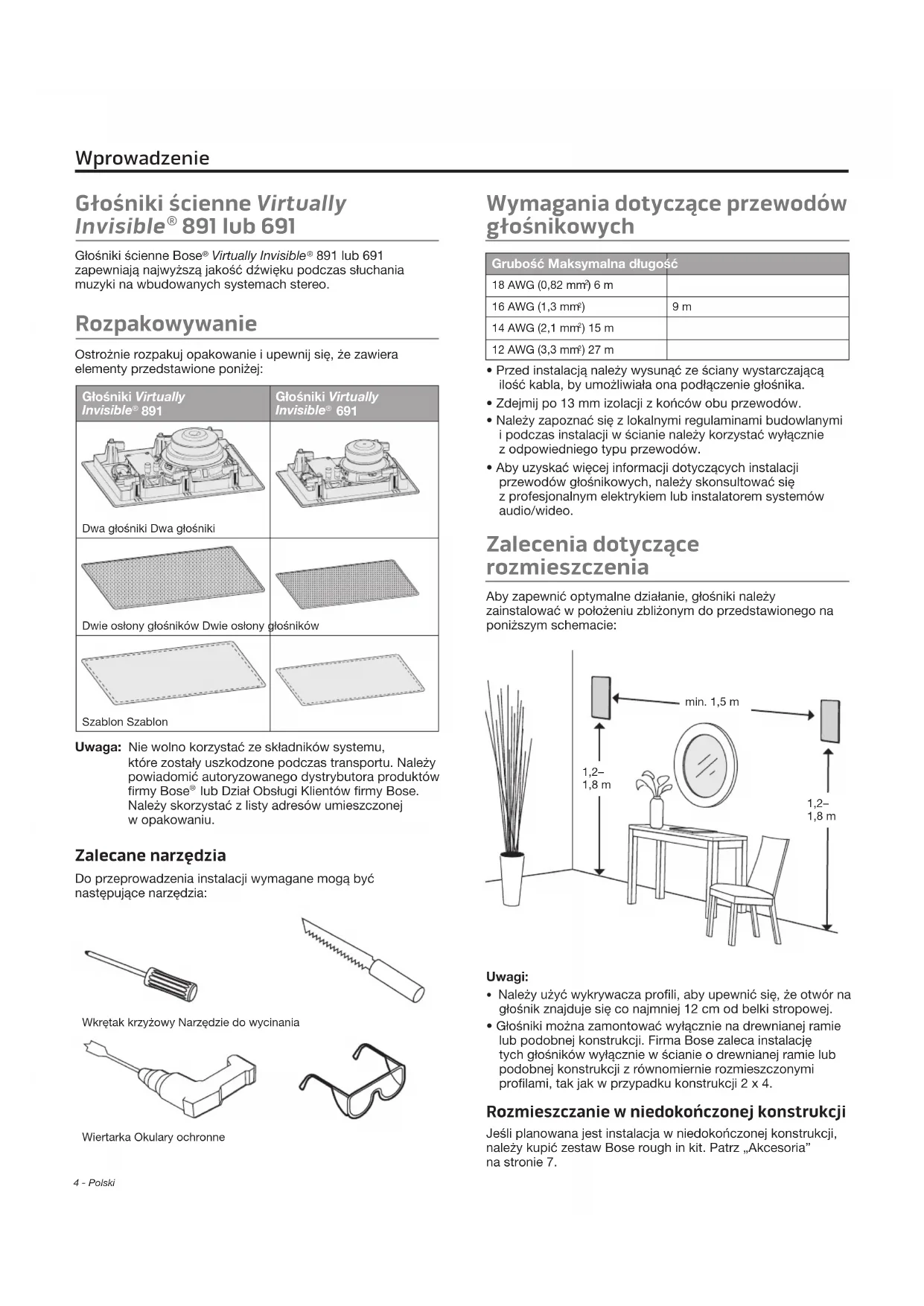

Wprowadzenie
Glosniki scienne Virtually Invisible 891 lub 691 4
Rozpakowywanie 4
Zalecane narzedzia 4
Wymagania dotyczę przemodów gośnikowych 4
Zalecenia dotyczace Rozmieszczenia 4
Rozmieszczanie w niedokończonej konstrukcji 4
Instalacja gólowników
Wycinanie otworu glosnika 5
Podlaczanie przywodów gólnikowych 5
Instalacja gólznika 6
Mocowanie osfony gtosnika 6
Konserwaca
Rozwiagywanie problemów 7
Akcesoria 7
Dzial Obslugi Klientow 7
Ograniczona gwarancja 7
Dane technicznne 7
Głosniki scienne Virtually Invisible® 891 lub 691
Glosniki scienne Bose® Virtually Invisible® 891 lub 691
zapewniaja najwyzsza jakosc dzwieku podczas sluchania muzyka na wbudowanych systemach stereo.
Rozpakowywanie
Ostrożnie roźpakuj opakowanie i upewnij sie, ze zawiera elementy przyxDzawione poniȩj:
| Głośniki Virtually Invisible® 891 | Głośniki Virtually Invisible® 691 |
| Dwa glówniki Dwa glówniki | |
| Dwie osły glówników Dwie osły glówników | |
| Szablon Szablon |
Uwaga: Nie wolno korzystać ze skladników systemu, które zostaly uszkodzone podczas transportu. Naleź powiadomic autoryzowanego dystrybutora produktów firmy Bose lub Dzial Obslugi Klientów firmy Bose. Naleź skorzystać z listy adresów umieszczonej w opakowaniu.

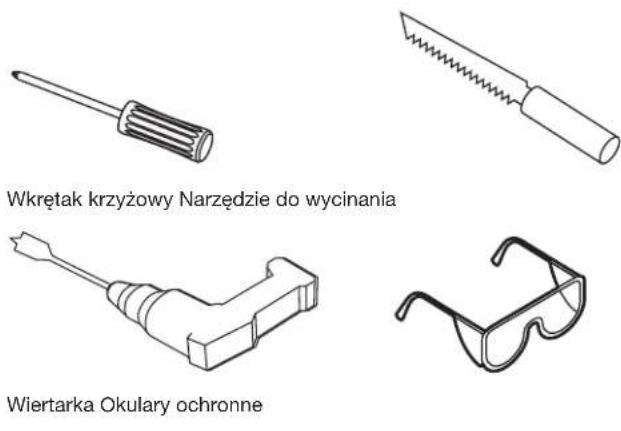

Zalecane narzédzia
Do przyepamadzenia instalacji wymagane moga byc nastepujace narzedzia:
Wymagania dotyczę przyzewodów gośnikowych
| Grubosć Maksymalna dlugosć | |
| 18 AWG (0,82 mm²) 6 m | |
| 16 AWG (1,3 mm²) | 9 m |
| 14 AWG (2,1 mm²) 15 m | |
| 12 AWG (3,3 mm²) 27 m | |
- Przed instalacja naleź wysunę ze sciany wystarczajczy ilosci kabla, by uzmliwała ona podłaczenia gośnika.
Zdejmij po 13 mm izolacji z konców obu przyzewodów. - Nalezy zapoznać sie z lokalnymi regulaminami budowlanychmi i podczas instalacji w scianie nalezy korzystać wylącznie z odpowiedniago typu przewodów.
- Aby uzyskać wiecej informacji dotycznych instalacji przyzwodów gośnikowych,NSEzy skonsultować sie z profesjonalnym elektrykien lub instalatorem systemów audio/video.
Zalecenia dotyczeraozmieszczenia

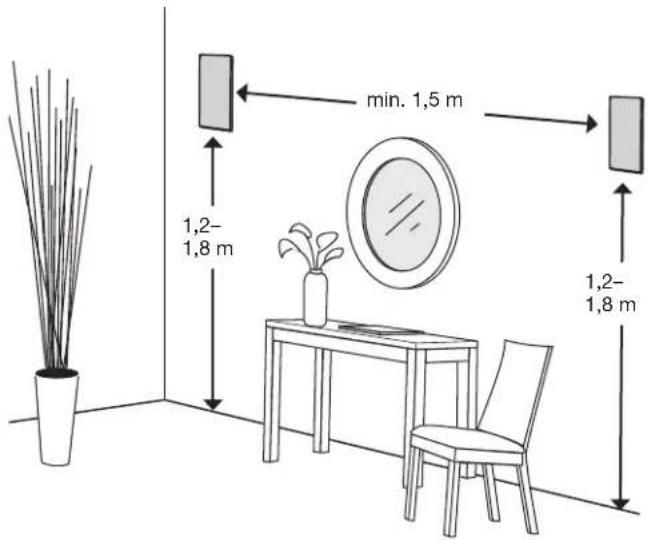

Aby zapewnić optymalne dzialanie, gólsniki naleź y zaintalować w połozeniu zblżonym do przyzdawionego na ponijszym schemacie:
Uwagi:
- Nalezy uzych wykrywacja profili, aby upewnić sie, ze otwor na glosnik znejduje sie co najmiej 12 cm od belki stropowej.
- GłosnikiMZa zamontowac wylacznie na drewnianej ramie lub podobnej konstrukcji. Firma Boseazole installation tych glosnikow wylacznie w scianie o drewnianej ramie lub podobnej konstrukcji z rownomiernie rozmieszczonymi profilami, tak jak w przypacku konstrukcji 2× 4
Rozmieszczanie w niedokończonej konstrukcji
Jesli planowana jest instalacja w niedokończonej konstrukcji, naleź kupić zestaw Bose rough in kit. Patrz „Akcesoria" na stronie 7.
Wycinanie otworu gtosnika

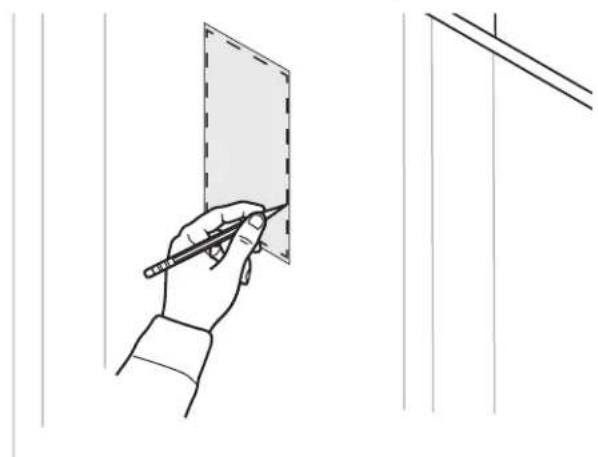

- Obrysuj szablon w.),
OSTRZEZENIE: Nie wycinaj otworu w powierzchniach, za ktorymi moga znajdować sie instalacje takie jak przywody elektryczne lub wodociagowe. W przypadku braku wystarczajych umiejtnosci uozliwiajych wykonanie montazu glosnika nalezy skontaktować sie z wykwalifikowanym instalatorem.
- Wywierc otwor wewnatrz obszaru obrysowanego za pomocza szablonu. Otwor powinien byc wystarczajco duzy, by umozliwiej wpradowzenia narzedzia do wycinania.

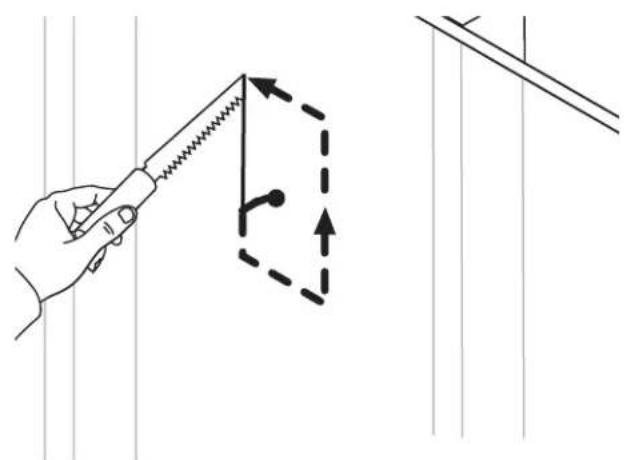

- Wycinaj wzdluz linii obrysowanej za pomocsa szablonu.
- Usun wcieta czesc.
- Usun ociety lub hierowy materialz krawedzi otworu.
Podłuczanie przywodów gólosnikowych

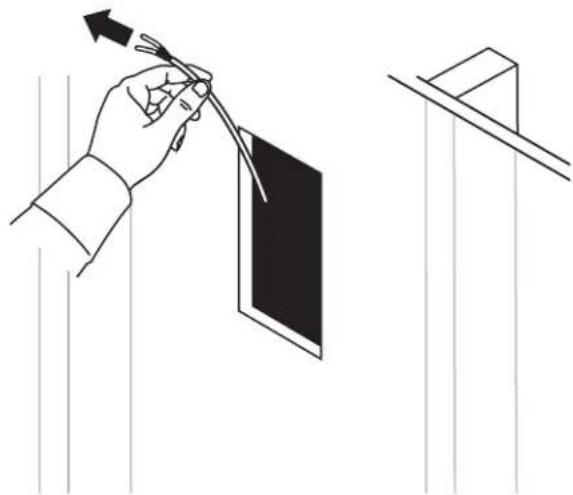

- Wyciagnij co najmnej 36 cm przyewodu glosnikowego. Pozostaw wystarczajco duzo przyewodu,by moc podlaczyc glosnik z miejsca, w ktorym sie znajdujesz.

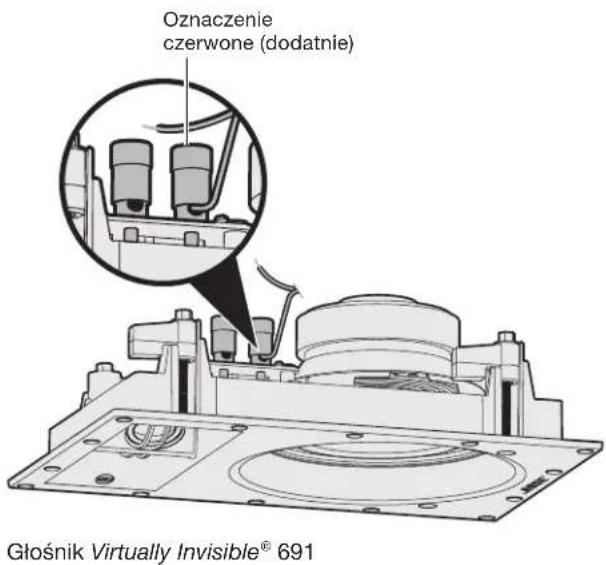

- Podlacz przywośd dodatni do oznaczonego na czerwono zacisku glosnika.
Uwaga: Oznaczenia zacisku znajduje sie na gornyczeci zacisku.
- Podlacz przywod ujemny do oznaczonego na czarno zacisku gólsnika.

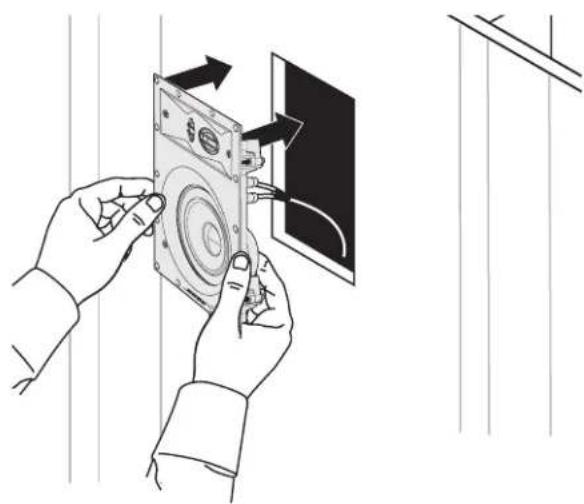

Instalacja gólówna
- Wsun glosnik do otworu, trzymajac go za zewnetrze krawedzie.
Uwaga: Nie nalezy naciskać na dwa male gośniczki znejdujouce sie z przydodu gośnika. Może to spowodowej uszkodzenia gośnika.
Gósnik Virtually Invisible 691
PRZESTROGA: Niektore formy izolacji (na przyklad okladzina z wlosia konskiego, gazety, celuloza lub materiały wdmuchiwane) moga byc przyczyna zaplonu. Nalezy zadbać o to, by izolacja znejdowa są z dala od glosników.

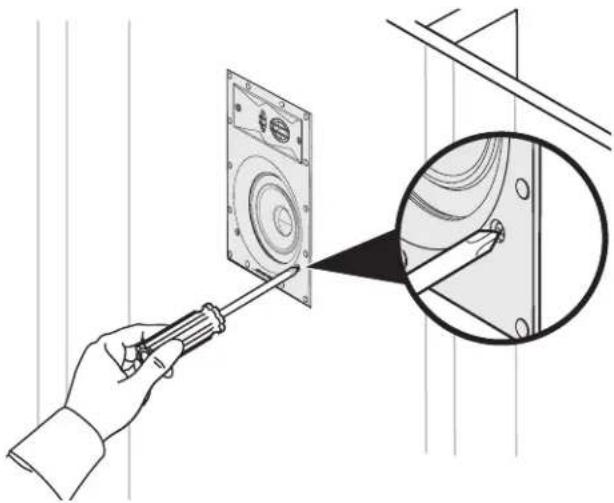

- Dokreć wszystkie s Ruby mocujuce przy pomocy wkrętaka krzyżowej.
Uwaga: Podczas korzystania z wiertarki nalezy ustawic najmiejsza prędkość obrotów.
Glosnik Virtually Invisible 691
Mocowanie osłony gólsnika

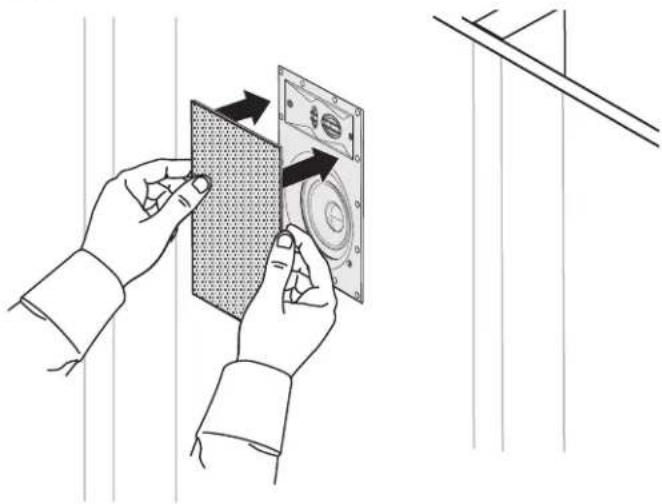

Oslona mocowanja jest magnetycznie do obręczy gólsnika. Umiesz oslonna na gólsniku.
Glosnik
Virtually Invisible
Malowanie osfony
Oślony gólsnika现阶段 zamocławienich na gólsniku. Firma Bose® nie odpowyada za jakość elektryczne są zamość połyswania lub wyglad niedefabrycznych stosowanych harb.
- Farba lateksowa lub olejna do malowania wnetrz wymaga Rozcieniczenia w celu uzycia w pistolecie malarskim. Zapoznaj sie z instrukcja obslugi dołączona do pistolu tmalarskiego.
- Nalezy zachowac ostroznosc podczas usuwania nadmiaru farby z perforacci oslony za pomocz ostrych narzedzi. Moze to doprowadzic do uszkodzenia oslony.
Rozwiązywanie problemów
| Problem Zalecane czynnosci | |
| Brak dlżwieku z glosników | Sprawdź,czy przyzewy glosnikowe nie odłaczyść od glosnika lub odiornika/wzmacniacza. Sprawdź ustawienia odiornika/wzmacniacza.Instrukcje dotycznej konfiguracja myngoznaleź w podreczniku uzytkownikia odiornika/wzmacniacza.Jejsi innie glosniki stereofoniczne są podlaczone do drugiego zestawu wyjsć audio odiornika/wzmacniacza, naleź wybrać odpowiednie ustawuminium glosników A lub B zgodnia z wyjsciami A lub B,do kąrych podlaczone są glosniki. |
| Dźȩk dochodzi tylko z jegno glosnika | Na odiorniku/wzmacniaczu ustaw balans na srodku.Upewnij sie,ze przyzewy w dodatnych i ujemnych zaciskach odiornika/wzmacniacza nie stykaja sie.Odlącz przyzwód glosnika od kanalu odiornika/wzmacniacza i podlacz go do(innergo kanalu.Sprawdź,czy w-Originwu podlaczenia przyzewodu glosnikowego do glosnika przyzewody dodatniogo i ujemnégozacisku nie stykaja sie.Odlącz przyzwód glosnikowy od glosnika i podlacz go do(innergo glosnika. jejli ten glosnik;dzieła, glosnik, z ktoplym wystapil problem, wymaga oddania do serwisu. Naleź skorzystać z listy adresów umieszczonej w opakowaniu.Jejsi wymienione krok在现场紝wiezywnianie Problemowej nie przyniosy pozytywnego skutwu, wymiem i zainstaluj ponownie przyzewód glosnikowy. |
| Tony niskie/ wysokie są moło intensywne | Dostosuj ustawenia barwy dlżwieku odiornika/wzmacniacza.Sprawdź,czy nie ma szpary między koszem glosnika a powierzchnia sciany.Zamien przyzewy podlaczone do dodatniogo i ujemné go zacisku odiornika/wzmacniacza.Odlącz przyzwód glosnika od kanalu odiornika/wzmacniacza i podlacz go do(innergo kanalu. |
| Zakłocenia/szum z glosnika | Sprawdź,czy przyzewy glosnikowe są w dobrym stanie, prawnloo podlaczone do glosnika i odiornika/wzmacniacza oraz czy nie stykaj są w obrbie zacisków.Prawidloo podlacź zródrę muzyki do odiornika/wzmacniacza.Patrz „Dźȩk dochodzi tylko z jegno glosnika". |
Akcesoria
W przypadku niedućzonej konstrukcji naleź uzyć zestawu Bose® rough-in kit.
Zestaw zawiera czeci dla dwoch gośników i jest przyznaczony do instalaci po umieszczeniu belek stropowych i przyzd Zamontowaniem pły tSciennych. Po zainstalowaniu zestaw zapewnia亂sce dla kazdego gośnika i wskazuje, gdzie nalezy przygotownik otwor na gośnik w plicie sciennej.
Aby uzyskac wiecej informaci dotyczych zamowienia akcesoriow, nalezy skontaktowaic sie z Dzialem Oblugi Klientow firmy Bose. Nalezy skorzysta c z listy adresow umieszczonej w opakowaniu.
Dział Obstugi Klientów
Aby uzyskać dodatkowa pomoc zwiazana z korzystaniem z systemu:
- Odwiedź wityrne owners.Bose.com
- Skontaktuj sie z dzialem obslugi klien ta Bose. Nalezy skorzysta c z listy adresow umieszczonej w opakowaniu.
Ograniczona gwarancja
System jest objety ograniczona gwarancja. Szczegolowe informacja dotyczze ograniczonej gwarancji są dostepne na dostarczonej razem z urzadzeniem karcie rejestracyjnej produktu. Na karcie można rownieźznaleź informacja dotyczze sposobu rejestraci. Rezygnacja z rejestracji nie są wptywu na uprawnieniaDynikajacezograniczonej gwarancji.
Dolaczone dokiego produktu informacja na temat gwarancji nie dotyczza Australii i Nowej Zelandii. Szczegolowe informacja dotyczȩ gwarancji w Australii i Nowej Zelandii przyznaznęć pod adresem www.bose.com.au/warranty lub www.bose.com.nz/warranty.
Dane techniczne
Zgodnosc
Zgodnosc ze wzmacniaczami lub odiornikami o mocy 10-100 W na kanal/4 do 8 omow
Virtually Invisible® 891: 50 W mocy ciaglej wg normy IEC przy 6 omach
Virtually Invisible® 691: 50 W mocy ciagjej wg normy IEC przy 8 omach
Osprzeg gtosnika Virtually Invisible 891:
Dwa kopulkowe glosniki wysokotonowe o srednicy 25,4 mm skonfigurowane w ukladzie macierzy
Jeden glosnikiskotonowy ouduzym skoku o srednicy 178 mm
Osprzeg gtosnika Virtually Invisible 691:
Dwa kopulkowe glosniki wysokotonowe o srednicy 19 mm skonfigurowane w ukladzie macierzy
Jeden glosnikiskotonowy ou duzym skoku o srednicy 127 mm
Wymiary glosnika Virtually Invisible 891:
292 mm x 197 mm x 90,4 mm (wys. x szer. x gleb.)
Wymiary oslony: 332mm× 237mm (wys. x szer.)
Wymiary otworu w scianie: 295 mm x 201 mm (wys. x szer.)
Wymiary glosnika Virtually Invisible 691:
220 mm x 146 mm x 82 mm (wys. x szer. x gleb.)
Wymiary oslony: 260mm× 186mm (wys. x szer.)
Wymiary otworu w scianie: 224mm x 150 mm (wys. x szer.)
Waga
Virtually Invisible® 891: 2,37 kg každy
Virtually Invisible® 691: 1,5 kg každy
