Typ produktu	Głośnik profesjonalny do instalacji stałej
Marka	Bose
Model	DesignMax DM3P
Wymiary (dół x wysokość x góra)	207 mm (8,15 cal) x 248 mm (9,76 cal) x 131 mm (5,16 cal)
Masa netto (sam głośnik)	2,51 kg (5,53 lb)
Masa brutto (para)	7,00 kg (15,43 lb)
Zasilanie	70 V / 100 V, impedancja 8 Ω, regulowana moc (70 V: 3, 6, 12, 25 W; 100 V: 6, 12, 25 W)
Dostępne kolory	Czarny (podobny RAL 9005), Biały (podobny RAL 9003)
Gotowy do malowania	Tak, farba do polipropylenu (PP)
Zastosowanie	Tylko wewnątrz
Zakres temperatur roboczych	0 °C do 50 °C (32 °F do 122 °F)
Dołączony kabel do zawieszania	Długość 4,57 m (15 stóp), średnica 2 mm, maks. obciążenie 45,36 kg (100 lb)
Regulacja mocy	Poprzez obrotowe gniazdo transformatora (śrubokręt płaski)
Zgodność	ANSI/UL 1480A-2016, okablowanie klasy 1, 2 lub 3
Konserwacja i czyszczenie	Tylko sucha ściereczka; nie używać mydła, detergentu, alkoholu ani innych środków chemicznych
Bezpieczeństwo	Instalacja przez profesjonalistę; zalecany dodatkowy kabel bezpieczeństwa; elementy magnetyczne (skonsultować się z lekarzem w przypadku implantów)
Możliwość naprawy	Nie naprawiać samodzielnie; skontaktować się z autoryzowanym centrum Bose Professional
Gwarancja	Ograniczona gwarancja; szczegóły na BoseProfessional.com/Warranty
Opcjonalne akcesoria	Adapter do trzpienia gwintowanego, adapter do kanału podwieszanego
Zawartość opakowania	Para głośników, kable zawieszające, złącza, opaski kablowe, narzędzie montażowe

Często zadawane pytania - DesignMax DM3P BOSE

Jak ustawić moc głośnika DesignMax DM3P?

Użyj śrubokręta płaskiego, aby obrócić gniazdo transformatora znajdujące się z tyłu głośnika. Dostępne pozycje: 70 V (3, 6, 12, 25 W) i 100 V (6, 12, 25 W). Ustawienie fabryczne jest wskazane na produkcie.

Czy mogę pomalować głośnik?

Tak, głośnik jest gotowy do malowania. Użyj farby przeznaczonej do polipropylenu (PP). Przed malowaniem możesz usunąć logo, odklejając je z kratki.

Jak zamontować głośnik na wysokości?

Instalacja musi być wykonana przez profesjonalistę. Użyj dołączonego kabla zawieszającego: owiń go wokół konstrukcji nośnej, zamocuj za pomocą zacisku kablowego, a następnie wyreguluj wysokość. Zalecany jest dodatkowy kabel bezpieczeństwa zgodny z lokalnymi przepisami.

Jaki typ kabla stosować do okablowania?

Użyj kabla o przekroju od 18 (0,8 mm²) do 14 AWG (2,1 mm²). Zdejmij izolację na 6 mm (1/4 cala) do złącza. Postępuj zgodnie ze schematami połączeń dla trybów 70/100 V lub 8 Ω.

Czy mogę używać głośnika na zewnątrz?

Nie, DesignMax DM3P jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Nie instaluj go w miejscach narażonych na wodę lub kondensację.

Jak czyścić głośnik?

Czyść go wyłącznie suchą ściereczką. Nie używaj mydła, detergentu, alkoholu ani innych środków chemicznych, które mogą uszkodzić plastik.

Co zrobić w przypadku problemu technicznego?

Nie próbuj naprawiać głośnika samodzielnie. Zleć naprawę autoryzowanemu centrum serwisowemu Bose Professional. Aby znaleźć sprzedawcę, odwiedź BoseProfessional.com.

Jakie akcesoria są kompatybilne?

Firma Bose Professional oferuje adapter do trzpienia gwintowanego i adapter do kanału podwieszanego jako opcjonalne akcesoria. Używaj wyłącznie akcesoriów określonych przez producenta.

Czy głośnik jest dostarczany z kablem do zawieszania?

Tak, każdy głośnik jest dostarczany z kablem zawieszającym o długości 4,57 m (15 stóp) i maksymalnym obciążeniu 45,36 kg (100 lb). Dołączone są również opaski kablowe i narzędzie montażowe.

Jak ustawić logo na kratce?

Po instalacji obróć kratkę, aby ustawić logo według własnych preferencji. Logo można usunąć, odklejając je z powierzchni kratki.

INSTRUKCJA OBSŁUGI DesignMax DM3P BOSE

Instrukcja montażu....30

安装指南 34

安装指南 38

設置ガイド....42

1. دليل التركيب

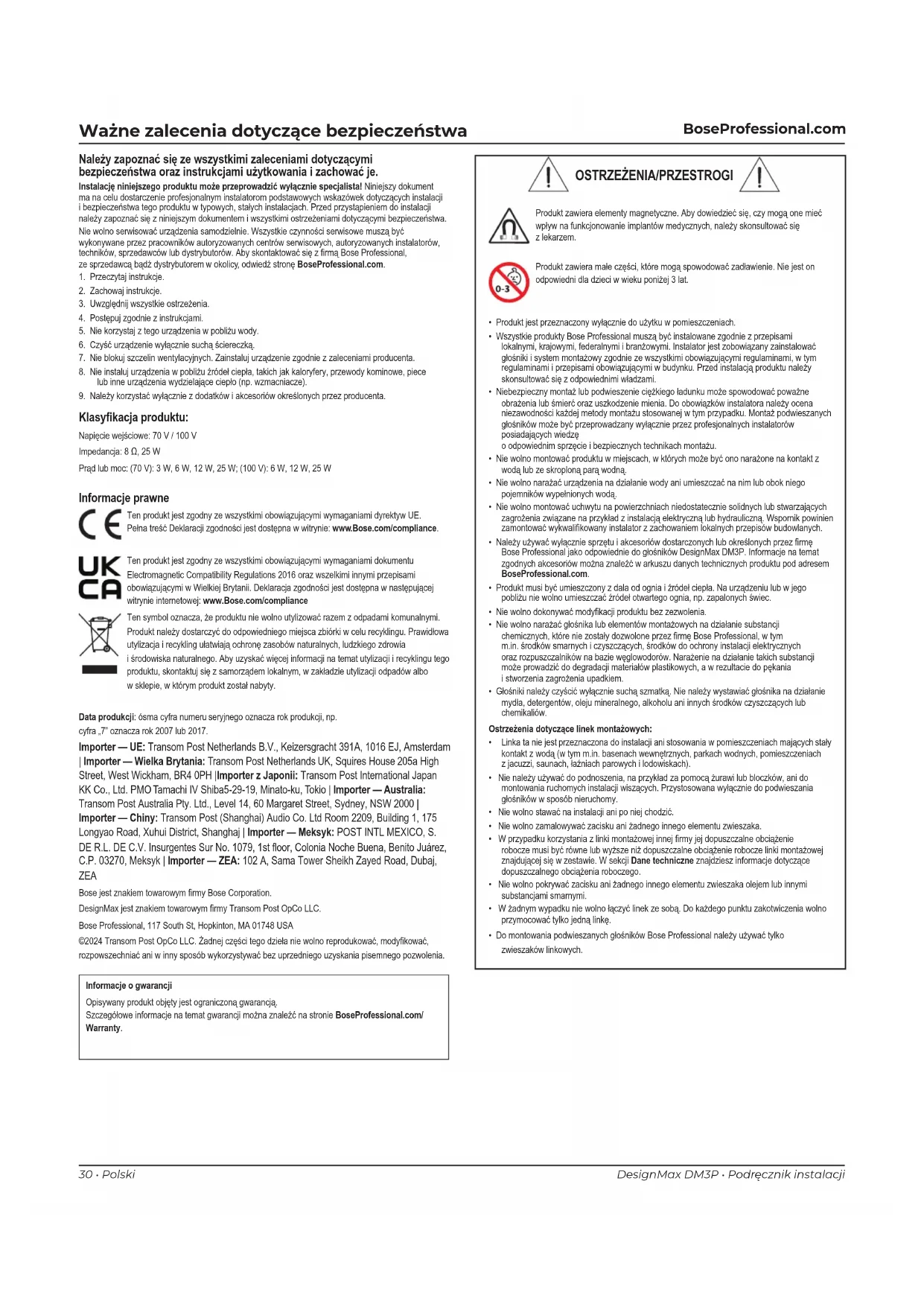

Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa oraz instrukcjami użytkowania i zachować je.

Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument ma na celu dostarczenie profesjonalnym instalatorem podstawowych wskazówek dotyczących instalacji i bezpieczeństwa tego produktu w typowych, stałych instalacjach. Przed przystąpieniem do instalacji należy zapoznać się z niniejszym dokumentem i wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa. Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych instalatorów, techników, sprzedawców lub dystrybutorów. Aby skontaktować się z firmą Bose Professional, ze przedawcą bądź dystrybutorem w okolicy, odwiedź strone BoseProfessional.com.

1. Przeczytaj instrukcje.
2. Zachowaj instrukcje.
3. Uwzględnij wszystkie ostrzeżenia.
4. Postępuj zgodnie z instrukcjami.
5. Nie korzystaj z tego urządzenia w pobliżu wody.
6. Czyść urządzenie wyłącznie suchą ściereczka.
7. Nie blokuj szczelin wentylacyjnych. Zainstaluj urządzenie zgodnie z zaleceniami producenta.
8. Nie instaluj urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, przewody kominowe, piece lub inne urządzenia wydzielające ciepło (np. wzmacniacze).
9. Należy korzystać wyłącznie z dodatków i akcesoriów określonych przez producenta.

Klasyfikacja produktu:

Napięcie wejściowe: 70 V / 100 V

Impedancja: 8 Ω, 25 W

Prąd lub moc: (70 V): 3 W, 6 W, 12 W, 25 W; (100 V): 6 W, 12 W, 25 W

Informacje prawne

Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dyrektyw UE. Pełna treść Deklaracji zgodności jest dostępna w witrynie: www.Bose.com/compliance.

Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dokumentu Electromagnetic Compatibility Regulations 2016 oraz wszelkimi innymi przepisami obowiązującymi w Wielkiej Brytanii. Deklaracja zgodności jest dostępna w następującej witrynie internetowej: www.Bose.com/compliance

Ten symbol oznacza, że produktu nie wolno utylizować razem z odpadami komunalnymi. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki w celu recyklingu. Prawidłowa utylizacja i recykling ułatwiają ochronę zasobów naturalnych, ludzkiego zdrowia i środowiska naturalnego. Aby uzyskać więcej informacji na temat utylizacji i recyklingu tego produktu, skontaktuj się z samorządem lokalnym, w zakładzie utylizacji odpadów albo w sklepie, w którym produkt został nabyty.

Data produkcji: ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7" oznacza rok 2007 lub 2017.

Importer — UE: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importer — Wielka Brytania: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importer z Japonii: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio | Importer — Australia: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importer — Chiny: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importer — Meksyk: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Meksyk | Importer — ZEA: 102 A, Sama Tower Sheikh Zayed Road, Dubaj, ZEA

Bose jest znakiem towarowym firmy Bose Corporation.

DesignMax jest znakiem towarowym firmy Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Żadnej części tego dzieła nie wolno reprodukować, modyfikować, rozpowszechniać ani w inny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia.

Informacje o gwarancji

Opisywany produkt objęty jest ograniczoną gwarancją.

Szczegółowe informacje na temat gwarancji można znaleźć na stronie BoseProfessional.com/Warranty.

OSTRZEŻENIA/PRZESTROGI

Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one mieć wpływ na funkcjonowanie implantów medycznych, należy skonsultować się z lekarzem.

Produkt zawiera małe części, które mogą spowodować zadlawienie. Nie jest on odpowiedni dla dzieci w wieku poniżej 3 lat.

- Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach.

- Wszystkie produkty Bose Professional muszą być instalowane zgodnie z przepisami lokalnymi, krajowymi, federalnymi i branżowymi. Instalator jest zobowiązany zainstalaować głośniki i system montażowy zgodnie ze wszystkimi obowiązującymi regulaminami, w tym regulaminami i przepisami obowiązującymi w budynku. Przed instalacją produktu należy skonsultować się z odpowiednimi władzami.

- Niebezpieczny montaż lub podwieszenie ciężkiego ładunku może spowodować poważne obrażenia lub śmierć oraz uszkodzenie mienia. Do obowiązków instalatora należy ocena niezawodności każdej metody montażu stosowanej w tym przypadku. Montaż podwieszanych głośników może być przeprowadzany wyłącznie przez profesjonalnych instalatorów posładających wiedzę o odpowiednim sprzęcie i bezpiecznych technikach montażu.

- Nie wolno montować produktu w miejscach, w których może być ono narażone na kontakt z woda lub ze skroploną parą wodną.

- Nie wolno narażać urządzenia na działanie wody ani umieszczać na nim lub obok niego pojemników wypełnionych wodą.

- Nie wolno montować uchwytu na powierzchniach niedostatecznie solidnych lub stwarzających zagrożenia związane na przykład z instalacją elektryczną lub hydrauliczna. Wspornik powinien zamontować wykwalifikowany instalator z zachowaniem lokalnych przepisów budowlanych.

- Należy używać wyłącznie sprzętu i akcesoriów dostarczonych lub określonych przez firmę Bose Professional jako odpowiednie do głośników DesignMax DM3P. Informacje na temat zgodnych akcesoriów można znaleźć w arkuszu danych technicznych produktu pod adresem BoseProfessional.com.

- Produkt musi być umieszczony z dala od ognia i źródeł ciepła. Na urządzeniu lub w jego pobliżu nie wolno umieszczać źródeł otwartego ognia, np. zapalonych świec.

- Nie wolno dokonywać modyfikacji produktu bez zezwolenia.

- Nie wolno narażać głośnika lub elementów montażowych na działanie substancji chemicznych, które nie zostały dozwolone przez firmę Bose Professional, w tym m.in. środków smarnych i czyszczących, środków do ochrony instalacji elektrycznych oraz rozpuszczalników na bazie węglowodorów. Narażenie na działanie takich substancji może prowadzić do degradacji materiałów plastikowych, a w rezultacie do pękania i stworzenia zagrożenia upadkiem.

- Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika na działanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub chemikaliów.

Ostrzeżenia dotyczące linek montażowych:

• Linka ta nie jest przeznaczona do instalacji ani stosowania w pomieszczeniach mających stały kontakt z wodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łaźniach parowych i lodowiskach).
• Nie należy używać do podnoszenia, na przykład za pomocą żurawi lub bloczków, ani do montowania ruchomych instalacji wiszących. Przystosowana wyłącznie do podwieszania głośników w sposób nieruchomozy.
• Nie wolno stawać na instalacji ani po niej chodzić.
• Nie wolno zamalowywać zacisku ani żadnego innego elementu zwieszaka.
• W przypadku korzystania z linki montażowej innej firmy jej dopuszczalne obciążenie robocze musi być równe lub wyższe niż dopuszczalne obciążenie robocze linki montażowej znajdującej się w zestawie. W sekcji Dane techniczne znajdziesz informacje dotyczące dopuszczalnego obciążenia roboczego.
• Nie wolno pokrywać zacisku ani żadnego innego elementu zwieszaka olejem lub innymi substancjami smarnymi.
• W żadnym wypadku nie wolno łączyć linek ze sobą. Do każdego punktu zakotwiczenia wolno przymocować tylko jedną linkę.
• Do montowania podwieszanych głośników Bose Professional należy używać tylko zwieszaków linkowych.

Zawartość opakowania

Dodatkowe dane techniczne można znaleźć w arkuszu danych technicznych DesignMax DM3P na stronie BoseProfessional.com.

Specyfikacja
Wymiary produktu Średnica na dolc: 207 mm (8,15 cala)
	Wysokość: 248 mm (9,76 cala)
	Średnica na górze: 131 mm (5,16 cala)
Wymiary linki Długość: 4,57 m (15,00 stóp)
	Średnica: 2 mm (0,08 cala)
Maksymalne obciążenie (dopuszczalne obciążenie robocze)1	45,36 kg (100,0 lb)
Waga netto, głośnik (pojedynczy) 2,51 kg (5,53 lb)
Waga przesyłki (para) 7 kg (15,43 lb)
Zakres temperatur otoczenia (eksploatacja)	0°C do 50°C (32°F do 122°F)
Kolor Czarny (podobny do RAL 9005);	Biały (podobny do RAL 9003)
Możliwość pomalowania Należy użyć farby, która jestprzeznaczona do malowaniatworzyw sztucznych wykonanychz polipropylenu (PP).
Otoczenie Wyłącznie w pomieszczeniach

1. Obciążenie linki montażowej nigdy nie powinno przekraczać jej dopuszczalnego obciążenia roboczego. Dopuszczalne obciążenie robocze linki montażowej dołączonej do zestawu wynosi ok. 45 kg.

Ważne informacje dotyczące instalacji

Przed rozpoczęciem montażu głośnika zapoznaj się z Ważnymi zaleceniami dotyczącymi bezpieczeństwa znajdującymi się na stronie 30.

Informacje dotyczące bezpieczeństwa i zgodności

Głośnik DesignMax DM3P przeszodł testy i jest zgodny z następującymi spocyfikacjami i zastosowaniami:

• Zgodność z normami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego i specjalistycznego
• Do zastosowań ogólnych — kategoria UL UEAY, numer pliku S36835
• Głośniki nadają się do instalacji przy użyciu okablowania klasy 1, klasy 2 lub klasy 3 zgodnie z normą NFPA 70, National Electric Code, 2017, art. 640

Opcjonalne akcesoria do montażu

Gwintowany adapter w kształcie tulei
② Adapter przepustu kablowego i zwieszaka

1

2

Podłączanie okablowania do głośnika

Grubość przewodu

Do montażu głośnika DesignMax DM3P należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm²) do 14 AWG (2,1 mm²).

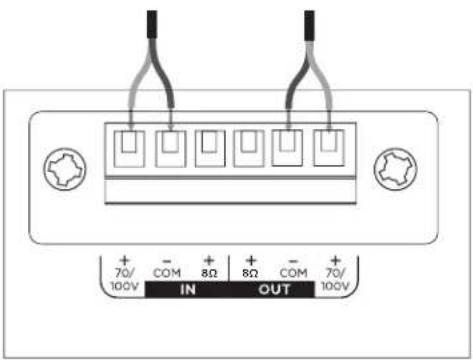

Schematy połączeń

Odsłonić sześć milimetrów (¾ cala) nieizolowanego przewodu, aby podłączyć go do zacisków.

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

70/100 V 8 Ω

+ 70/- 100V IN + 8Ω + 8Ω - COM + 70/ OUT 100V

Ustawienia głośnika

36 612 1225 25 NC 28

** NC: brak połączenia (nie używać)* Ustawienia fabryczne

Ustawienie gwintownika transformatora

Ustaw gwintownik, obracając go. Użyj płaskiego wkrętaka.

Przygotowanie do montażu

Korzystanie z linki zabezpieczającej

Niektóre regionalne przepisy budowlane wymagają zastosowania dodatkowej metody zabezpieczania głośników w celu zapewnienia dodatkowego bezpieczeństwa. Pozycja, sposób i elementy montażu muszą być zgodne z lokalnymi normami i przepisami budowlanymi.

Firma Bose Professional zaleca użycie (A) przewodu zabezpieczającego lub (B) linki zabezpieczającej jako dodatkowego mechanizmu zabezpieczającego (brak w zestawie). Punkty mocowania osprzętu zabezpieczającego przedstawiono na schemacie po prawej stronie.

W przypadku korzystania z Gwintowanego adaptera w kształcie tulei lub Adaptera przepustu kablowego i zwieszaka dołączona do zestawu linka podwieszająca może być używa jako linka zabezpieczająca.

Należy przestrzegać instrukcji producenta dotyczących dodatkowego mechanizmu zabezpieczającego.

Przed montażem głośnika należy skonfigurować ustawienia gwintownika.

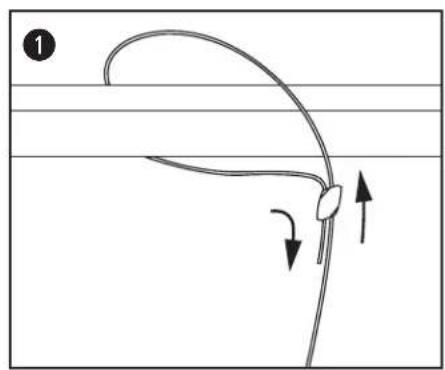

1. Dołączoną do zestawu linkę montażową przeciągnij przez zacisk i owiń wokół struktury, na której ma wisieć głośnik. Następnie zabezpiecz linkę za pomocą zacisku. Uwaga! Strzałki na zacisku wskozują kierunek przeciągania linki. A. Aby poluzować linkę, wsuń narzędzie montażowe do otworu zwalniającego i dostosuj napięcie linki.
2. Pociągnij wolny koniec linki podwieszającej, aby ustawić głośnik na żądanej wysokości.
3. Przyczepić karabińczyk do środkowego punktu mocowania. Po ustawieniu głośnika na żądanej wysokości odetnij wolny koniec linki podwieszającej. Uwaga! Po przycięciu linki do odpowiedniej długości wszelkie strzepiące się włókna należy odciąć abcinakiem do kabli.
4. Odłącz złącze, podłącz okablowanie do złącza i ponownie podłącz złącze do głośnika. Informacje na temat okablowania można znaleźć w sekcji Podłączanie okablowania do głośnika na stronie 32. Uwaga! Jeśli nie chcesz odcinać wolnego końca linki, możesz ukryć go we wnęce górnej części obudowy.
   Za pomocą dołączonych do zestawu opasek kablowych poprowadź okablowanie głośnika wzdłuż linki podwieszającej.
5. Obróć maskownicę tak, aby logo znajdowało się we właściwym położeniu. Uwaga! Nie zdejmuj maskownicy, chyba że w celu pomalowania. Logo można usunąć, odczepiając je od maskownicy.
