製品種別	固定設置用プロフェッショナルスピーカー
ブランド	ボーズ
モデル	DesignMax DM3P
寸法（下部×高さ×上部）	207 mm (8.15 インチ) × 248 mm (9.76 インチ) × 131 mm (5.16 インチ)
正味重量（スピーカー単体）	2.51 kg (5.53 lb)
総重量（ペア）	7.00 kg (15.43 lb)
電源方式	70 V / 100 V、インピーダンス8 Ω、出力設定可能 (70 V: 3, 6, 12, 25 W ; 100 V: 6, 12, 25 W)
カラーバリエーション	ブラック (RAL 9005相当)、ホワイト (RAL 9003相当)
塗装対応	はい、ポリプロピレン (PP) 用塗料を使用してください
使用用途	屋内専用
使用温度範囲	0 °C ~ 50 °C (32 °F ~ 122 °F)
付属の吊り下げケーブル	長さ 4.57 m (15 ft)、直径 2 mm、最大荷重 45.36 kg (100 lb)
出力設定	回転式トランスフォーマー接続（マイナスドライバー使用）
規格適合	ANSI/UL 1480A-2016、クラス1、2、3配線
お手入れと清掃	乾いた布のみ使用；石鹸、洗剤、アルコール、その他の化学薬品は使用しないでください
安全に関する注意	専門家による設置；補助安全ケーブル推奨；磁気部品あり（インプラントの場合は医師に相談）
修理について	自分で修理しないでください；正規のBose Professionalサービスセンターに連絡してください
保証	限定保証；詳細は BoseProfessional.com/Warranty をご覧ください
オプションアクセサリー	ネジ式アダプター、吊り下げダクトアダプター
同梱物	スピーカーペア、吊り下げケーブル、コネクター、ケーブルタイ、固定工具

よくある質問 - DesignMax DM3P BOSE

DesignMax DM3Pスピーカーの出力設定方法は？

スピーカー背面のトランスフォーマー接続部をマイナスドライバーで回して設定します。設定可能出力は、70 V (3, 6, 12, 25 W)、100 V (6, 12, 25 W)です。工場出荷時の設定は製品に表示されています。

スピーカーを塗装できますか？

はい、塗装可能です。ポリプロピレン (PP) 用の塗料を使用してください。塗装前にグリルからロゴを剥がしておくことができます。

スピーカーを高所に設置する方法は？

設置は専門家が行ってください。付属の吊り下げケーブルを支持構造物に巻き付け、ケーブルタイで固定し、高さを調整します。地域の基準に準拠するため、補助安全ケーブルの使用をお勧めします。

配線にはどのようなケーブルを使用すればよいですか？

18 AWG (0.8 mm²) から 14 AWG (2.1 mm²) のケーブルを使用してください。コネクター用に6 mm (1/4インチ) の被覆を剥いてください。70/100 V または 8 Ω モードの接続図に従って配線してください。

スピーカーを屋外で使用できますか？

いいえ、DesignMax DM3Pは屋内専用です。水や結露にさらされる場所には設置しないでください。

スピーカーのお手入れ方法は？

乾いた布のみで拭いてください。石鹸、洗剤、アルコール、その他の化学薬品はプラスチックを傷める恐れがあるため使用しないでください。

技術的な問題が発生した場合の対処方法は？

スピーカーを自分で修理しようとしないでください。正規のBose Professionalサービスセンターにご依頼ください。販売店の検索はBoseProfessional.comをご覧ください。

対応アクセサリーはありますか？

Bose Professionalは、オプションアクセサリーとしてネジ式アダプターと吊り下げダクトアダプターを提供しています。メーカー指定のアクセサリーのみを使用してください。

スピーカーには吊り下げケーブルが付属していますか？

はい、各スピーカーに長さ4.57 m (15 ft)、最大荷重45.36 kg (100 lb)の吊り下げケーブルが付属しています。ケーブルタイと固定工具も同梱されています。

グリルのロゴの向きを変えられますか？

設置後、グリルを回転させてロゴをお好みの向きに調整できます。ロゴはグリル表面から剥がして取り外すこともできます。

使用説明書 DesignMax DM3P BOSE

电流或功率:(70V):3W、6W、12W、25W;(100V):6W、12W、25W

规范信息

電流或功率:(70V):3W、6W、12W、25W;(100V):6W、12W、25W

法規資訊

使用隨附的纜線束帶，將接線固定於懸吊纜線。

1. 旋轉網罩，使標誌方向符合您的安裝需求。

安全上の留意項目および使用方法をよく読み、いつでも参照できるように保管してください。

本製品は、専門の施工業者による設置のみを想定した製品です。本書は、一般的な固定設置システムにおける本製品の、基本的な設置と安全上のガイドラインを施工業者様に提供します。設置する前に、本書とすべての安全に関する警告をお読みください。

ご自身で製品を修理しないでください。修理が必要な際には、正規サービスセンター、Bose Professional認定の施工業者、技術者、ディーラーまたはディストリビューターにお問い合わせください。Bose Professionalに連絡する、またはお近くのディーラーまたはディストリビューターを検索するには、BoseProfessional.comにアクセスしてください。

1. 本書をよくお読みください。
2. 必要な時にご覧になれるよう、本書を保管してください。
3. すべての注意事項に留意してください。
4. すべての指示に従ってください。
5. この製品を水の近くで使用しないでください。
6. お手入れは乾いた布を使用して行ってください。
7. 通気孔は塞がないでください。製造元の指示に従って設置してください。
8. ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置（アンプを含む）の近は設置しないでください。
9. 必ず製造元より指定された付属品、あるいはアクセサリーのみをご使用ください。

仕様:

入力電圧: 70V/100V

インピーダンス: 8 Ω、25 W

電流またはパワー: (70V): 3 W、6 W、12 W、25 W、(100V): 6 W、12 W、25 W

規制に関する情報

この製品は、すべての適用される電磁両立規則2016およびその他すべての適用される英国の規制に準拠しています。完全な適合宣言書については、次のサイトを参照してください。

製造日: シリアル番号の8桁目の数字は製造年を表します。「7」は2007年または2017年です。

EUにおける輸入元: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | 英国における輸入元: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | 日本における輸入元: Transom Post International Japan KK Co., Ltd. 東京都港区芝5-29-19 PMO田町IV | オーストラリアにおける輸入元: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | 中国における輸入元: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | メキシコにおける輸入元: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Mexico City | UAEにおける輸入元: 102 A, Sama Tower Sheikh Zayed Road, Dubai UAE

Bose は Bose Corporation の商標です。

DesignMax は Transom Post OpCo LLC の商標です。

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. 本書のいかなる部分も、書面による事前の許可のない複写、変更、配布、その他の使用は許可されません。

保証情報

保証の内容および条件につきましては、付属の保証書をご覧ください。 保証の詳細については、BoseProfessional.com/Warrantyをご覧ください。

警告／注意

この製品には磁性材料が含まれています。体内に埋め込まれている医療機器への影響については、医師にご相談ください。

のどに詰まりやすい小さな部品が含まれています。3歳未満のお子様には適していません。

• この製品は屋内専用です。
• Bose Professional製品を設置する際は、必ず地域と業界指導の安全基準に従ってください。各地域の建築に関する条例や規制など、適用される全ての法律に従って本製品およびその取付金具を設置することは施工業者の責任です。本製品を設置する前に、各地域の管轄官庁に相談してください。
• 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備機器等への損傷の原因となる可能性があります。適用する設置方法の信頼性を評価することは、施工業者の責任です。適切な部品および安全な設置技術の知識を持つ専門の施工業者のみが、天井へのスピーカーの設置を行うことができます。
• 結露や水に晒される場所に本体を設置しないでください。
• 水漏れやしぶきがかかるような場所でこの製品を使用しないでください。また、液体が入った物品を製品の上や近くに置かないでください。
• 設置面の強度が不十分な場合や、設置面の裏側に電線や配管などの危険物が隠れている場合は、本製品を設置しないでください。各地域の建築に関する条例に従って、認定された専門業者によりブラケットが取り付けられていることを確認してください。
• DesignMax DM3Pには、本体付属またはBose Professional指定の取り付け部品およびアクセサリーのみをご使用ください。使用可能なアクセサリーの詳細については、BoseProfessional.comに用意されている本製品のテクニカルデータシートを参照してください。
• 火気や熱源などの近くで使用しないでください。火の付いたろうそくなどの火気を、製品の上や近くに置かないでください。
• 許可なく製品を改造しないでください。
• スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、および炭化水素を基剤とする溶剤などを含む、Bose Professional指定外の化学物質にさらさないでください。製品がこうした物質に触れると、プラスチック素材の劣化につながり、ひび割れが生じて落下事故を招くおそれがあります。
• スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピーカーを石けん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れる可能性がある場所で使用しないでください。

ケーブルに関する注意事項:

• 水を使用する屋内エリア(屋内プール、屋内ウォーターパーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど)でケーブルを設置または使用しないでください。
• クレーンや滑車などでの吊り上げ、または移動や動的な挙動を含む吊り下げ設置には使用しないでください。固定されたスピーカーの吊り下げのみで使用してください。
• 設置されたケーブルの上を歩いたり、立ったりしないでください。
• ケーブル留め具またはその他のケーブル組立部品に塗装を施さないでください。
• Bose Professional製品以外のケーブルシステムを使用する場合、同梱のケーブルシステムと同等またはそれ以上の荷重制限が要求されます。定格荷重については「技術仕様」を参照してください。
• ケーブル留め具またはその他のケーブル組立品に、油やその他の潤滑油を塗らないでください。
• 2本のケーブルを接合しないでください。スピーカーのハングポイントごとに、ケーブル組立品を1つ使用してください。
• Bose Professionalの吊り下げスピーカーには吊り下げサスペンションケーブルのみを使用してください。

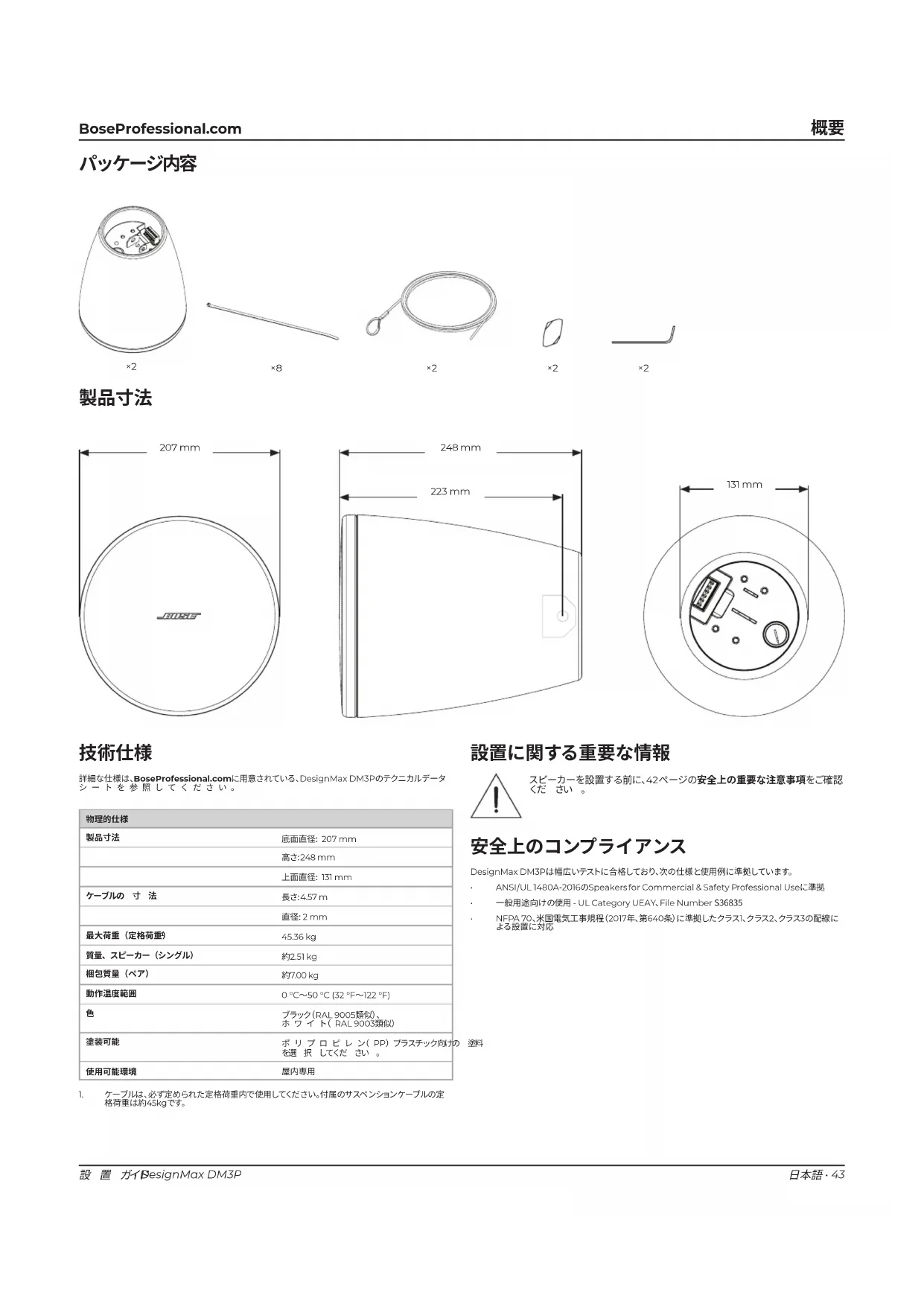

パッケージ内容

製品寸法

207 mm JOSE

248 mm 223 mm

131 mm

技術仕様

詳細な仕様は、BoseProfessional.comに用意されている、DesignMax DM3Pのテクニカルデータシートを参照してください。

物理的仕様

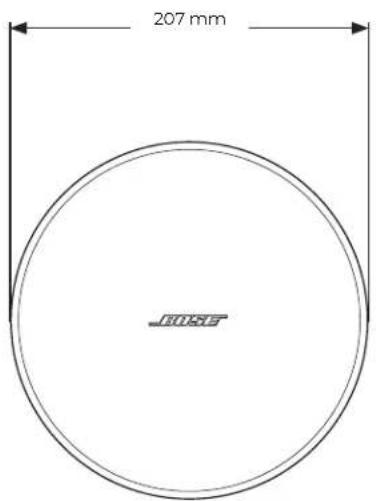

製品寸法	底面直径: 207 mm
	高さ:248 mm

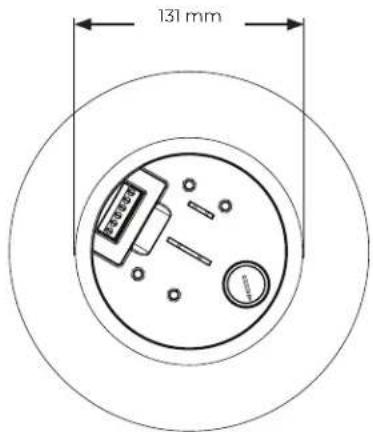

	上面直径: 131 mm
ケーブルの寸法	長さ:4.57 m
	直径: 2 mm
最大荷重(定格荷重)	45.36 kg
質量、スピーカー(シングル)	約2.51 kg
梱包質量(ペア)	約7.00 kg
動作温度範囲	0 °C~50 °C (32 °F~122 °F)
色	ブラック(RAL 9005類似)、ホワイト(RAL 9003類似)
塗装可能	ポリプロピレン(PP) プラスチック向けを選択してください。
使用可能環境	屋内専用

1. ケーブルは、必ず定められた定格荷重内で使用してください。付属のサスペンションケーブルの定格荷重は約45kgです。

設置に関する重要な情報

スピーカーを設置する前に、42ページの安全上の重要な注意事項をご確認ください。

安全上のコンプライアンス

DesignMax DM3Pは幅広いテストに合格しており、次の仕様と使用例に準拠しています。

• ANSI/UL 1480A-2016のSpeakers for Commercial & Safety Professional Useに準拠
一般用途向けの使用 - UL Category UEAY、File Number S36835
NFPA 70、米国電気工事規程(2017年、第640条)に準拠したクラス1、クラス2、クラス3の配線による設置に対応

塑料

オプションの設置用アクセサリー

①ねじ棒アダプタ
②ペンダントコンジットアダプタ

1

2

DesignMax DM3Pで使用できるケーブル径は、18 AWG (0.8 mm²)～14 AWG (2.1 mm²)のみです。

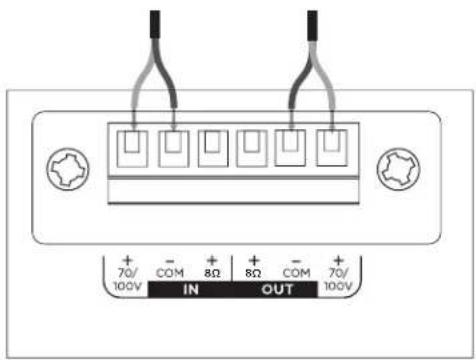

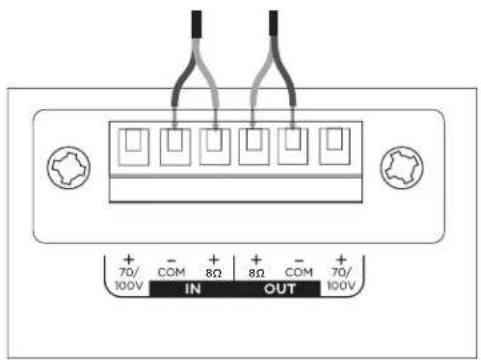

接続図

裸線を長さ6 mm(1/4インチ)露出して端子に接続します。

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

70/100V

+ 70/- 100V IN + 8Ω + 8Ω - COM + 70/ OUT 100V

8Ω

スピーカーの設定

36 612 1225 25NG 238

70V
3W 6W 12W 25W*				8Ω
6W	12W	25W	NC**
100V

工場出荷時設定
**NC: 未接続(使用しない)

トランスフォーマータップの設定

回転させてタップを設定します。マイナスドライバーを使用します。

設置の準備

安全ケーブルの使用

お住まいの地域により、安全性の強化のため、スピーカーの構造物に対する固定に二次的な方法も用いることが法令により義務づけられている場合があります。適用される建築基準や規制を満たす設置場所や設置方法、器具を選択してください。

安全確保のための補助的な器具として、(A)落下防止ワイヤー、(B)安全ケーブルのいずれかの使用をお勧めします（付属していません）。安全器具の取り付けポイントについては、右の図を参照してください。

付属のサスペンションケーブルは、アクセサリーのねじ棒アダブタまたはペンダントコンジットアダブタを使用する場合、安全ケーブルとして使用できます。

補助的な安全器具をご使用になる際は、製造元の指示に従ってください。

取り付けを開始する前に、必ず、スピーカータップ設定を調整してください。

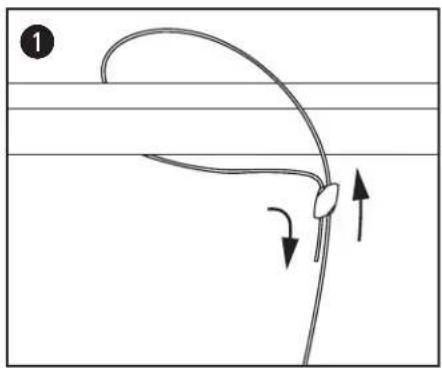

1. ケーブル留め具に付属のサスペンションケーブルを差し込み、支持構造にケーブルを巻き付けることで、ケーブル留め具を使用してケーブルを固定します。注：ケーブル留め具の矢印は、ケーブルの方向を示しています。 A. ケーブルを緩めるには、留め具ツールをリリース穴に差し込んでケーブルを調整します。
2. 吊り下げ用ケーブルの固定されていない方の端を引っ張り、ケーブルを目的の高さまで調整します。
3. ケーブルクリップを中央の取り付けポイントに取り付けます。スピーカーが目的の高さに到達したら、余分なケーブルを切断します。注: 長さを調整した後、ワイヤーカッターで摩耗したフィラメントを切り落としてください。
4. スピーカーからコネクタを外し、ケーブルを配線し、コネクタを元に戻します。配線について詳しくは、44ページの「スピーカーの配線」を参照してください。注: サービスループを使用する場合は、スピーカー筐体の上面にあるくぼみに収納できます。

付属のケーブル結束バンドを使用して、配線ケーブルを吊り下げ用ケーブルに固定します。

1. グリルを回転させて、ロゴを設置に適した向きにします。 注: 塗装以外でグリルを取り外さないでください。ロゴは、グリル表面から剥がして取り外すことができます。
