Produkttype	Profesjonell høyttaler for fast installasjon
Merke	Bose
Modell	DesignMax DM3P
Mål (bunn x høyde x topp)	207 mm (8,15 po) x 248 mm (9,76 po) x 131 mm (5,16 po)
Nettovekt (høyttaler alene)	2,51 kg (5,53 lb)
Bruttovekt (par)	7,00 kg (15,43 lb)
Strømforsyning	70 V / 100 V, impedans 8 Ω, justerbar effekt (70 V: 3, 6, 12, 25 W; 100 V: 6, 12, 25 W)
Tilgjengelige farger	Svart (likner RAL 9005), Hvit (likner RAL 9003)
Klart til maling	Ja, med maling for polypropylen (PP)
Bruk	Kun innendørs
Brukstemperaturområde	0 °C til 50 °C (32 °F til 122 °F)
Inkludert opphengsledning	Lengde 4,57 m (15 fot), diameter 2 mm, maks belastning 45,36 kg (100 lb)
Effektinnstilling	Via roterende transformatorplugg (flat skrutrekker)
Samsvar	ANSI/UL 1480A-2016, kabling klasse 1, 2 eller 3
Vedlikehold og rengjøring	Kun tørr klut; ikke bruk såpe, vaskemiddel, alkohol eller andre kjemikalier
Sikkerhet	Installasjon av fagperson; sekundær sikkerhetsledning anbefalt; magnetiske komponenter (kontakt lege ved implantater)
Reparerbarhet	Ikke reparer selv; kontakt et autorisert Bose Professional-serviceverksted
Garanti	Begrenset garanti; detaljer på BoseProfessional.com/Warranty
Valgfritt tilbehør	Adapter for gjenget stang, adapter for hengende kanal
Innhold i emballasje	Høyttalerpar, opphengsledninger, kontakter, kabelbinder, festeverktøy

Ofte stilte spørsmål - DesignMax DM3P BOSE

Hvordan justere effekten på DesignMax DM3P-høyttaleren?

Bruk en flat skrutrekker til å dreie transformatorpluggen på baksiden av høyttaleren. Tilgjengelige posisjoner: 70 V (3, 6, 12, 25 W) og 100 V (6, 12, 25 W). Fabrikkinnstillingen er angitt på produktet.

Kan jeg male høyttaleren?

Ja, høyttaleren er klar til maling. Bruk maling spesielt laget for polypropylenplast (PP). Du kan fjerne logoen ved å dra den av grillen før maling.

Hvordan installere høyttaleren i høyden?

Installasjonen må utføres av en fagperson. Bruk den inkluderte opphengsledningen: vikle den rundt en bærende struktur, fest med kabelbinderen, og juster høyden. En sekundær sikkerhetsledning anbefales for lokal overholdelse.

Hvilken type ledning skal brukes til kabling?

Bruk ledning med måler 18 (0,8 mm²) til 14 AWG (2,1 mm²). Avkort 6 mm (1/4 tomme) av lederen til kontakten. Følg tilkoblingsskjema for 70/100 V eller 8 Ω-modus.

Kan jeg bruke høyttaleren utendørs?

Nei, DesignMax DM3P er kun designet for innendørs bruk. Ikke installer den på steder utsatt for vann eller kondens.

Hvordan rengjøre høyttaleren?

Rengjør den kun med en tørr klut. Ikke bruk såpe, vaskemiddel, alkohol eller andre kjemikalier som kan skade plasten.

Hva gjør jeg ved tekniske problemer?

Ikke forsøk å reparere høyttaleren selv. Overlat den til et autorisert Bose Professional-serviceverksted. For å finne en forhandler, besøk BoseProfessional.com.

Hvilket tilbehør er kompatibelt?

Bose Professional tilbyr en adapter for gjenget stang og en adapter for hengende kanal som valgfritt tilbehør. Bruk kun tilbehør spesifisert av produsenten.

Leveres høyttaleren med en opphengsledning?

Ja, hver høyttaler leveres med en opphengsledning på 4,57 m (15 fot) og en maksimal belastning på 45,36 kg (100 lb). Kabelbinder og festeverktøy følger også med.

Hvordan orientere grillens logo?

Etter installasjon, drei grillen for å justere logoen etter egen preferanse. Logoen kan fjernes ved å dra den løs fra grilloverflaten.

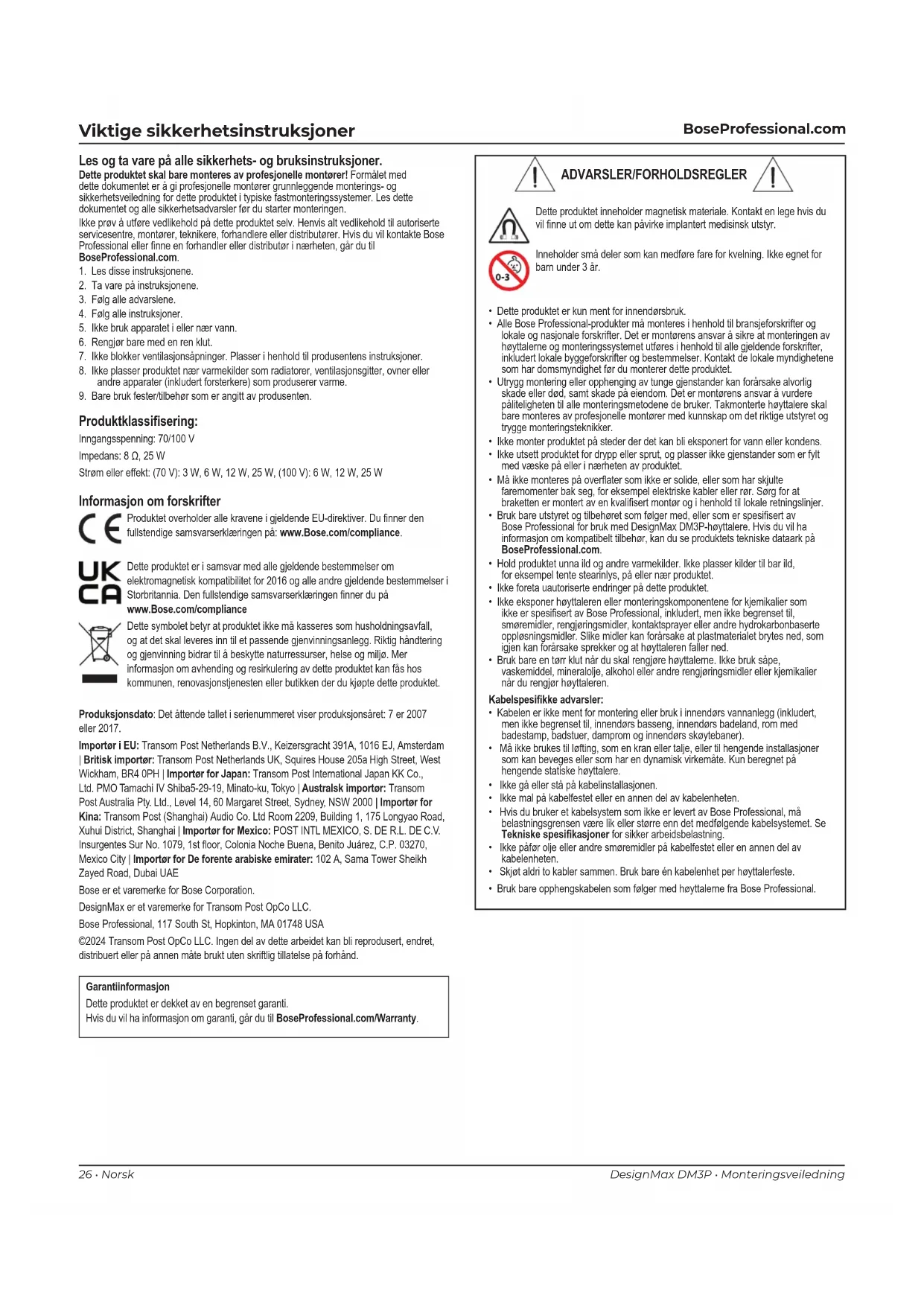

BRUKSANVISNING DesignMax DM3P BOSE

Les og ta vare på alle sikkerhets- og bruksinstruksjoner.

Dette produktet skal bare monteres av profesjonelle montører! Formålet med dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvarsler før du starter monteringen.

Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose Professional eller finne en forhandler eller distributør i nærheten, går du til

BoseProfessional.com.

1. Les disse instruksjonene.
2. Ta vare på instruksjonene.
3. Følg alle advarslene.
4. Følg alle instruksjoner.
5. Ikke bruk apparatet i eller nær vann.
6. Rengjør bare med en ren klut.
7. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
8. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme.
9. Bare bruk fester/tilbehør som er angitt av produsenten.

Produktklassifisering:

Inngangsspenning: 70/100 V

Impedans: 8 Ω, 25 W

Strøm eller effekt: (70 V): 3 W, 6 W, 12 W, 25 W, (100 V): 6 W, 12 W, 25 W

Informasjon om forskrifter

Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklæringen på: www.Bose.com/compliance.

Dette produktet er i samsvar med alle gjeldende bestemmelser om elektromagnetisk kompatibilitet for 2016 og alle andre gjeldende bestemmelser i Storbritannia. Den fullstendige samsvarserklæringen finner du på www.Bose.com/compliance

Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, og at det skal leveres inn til et passende gjenvinningsanlegg. Riktig håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Mer informasjon om avhending og resirkulering av dette produktet kan fås hos kommunen, renovasjonstjenesten eller butikken der du kjøpte dette produktet.

Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller 2017.

©2024 Transom Post OpCo LLC. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert eller på annen måte brukt uten skriftlig tillatelse på forhånd.

Garantiinformasjon

Hvis du vil ha informasjon om garanti, går du til BoseProfessional.com/Warranty.

ADVARSLER/FORHOLDSREGLER

Dette produktet inneholder magnetisk materiale. Kontakt en lege hvis du vil finne ut om dette kan påvirke implantert medisinsk utstyr.

Inneholder små deler som kan medføre fare for kvelning. Ikke egnet for barn under 3 år.

• Dette produktet er kun ment for innendørsbruk.
• Alle Bose Professional-produkter må monteres i henhold til bransjeforskrifter og lokale og nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.
• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal bare monteres av profesjonelle montører med kunnskap om det riktige utstyret og trygge monteringsteknikker.
• Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.
• Ikke utsett produktet for drypp eller sprut, og plasser ikke gjenstander som er fyll med væske på eller i nærheten av produktet.
• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Sørg for at braketten er montert av en kvalifisert montør og i henhold til lokale retningslinjer.
• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose Professional for bruk med DesignMax DM3P-høyttalere. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på BoseProfessional.com.
• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på eller nær produktet.
• Ikke foreta uautoriserte endringer på dette produktet.
• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose Professional, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.
• Bruk bare en tørr klut når du skal rengjøre høyttaleme. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør høyttaleren.

Kabelspesifikke advarsler:

• Kabelen er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).
• Må ikke brukes til løfting, som en kran eller talje, eller til hengende installasjoner som kan beveges eller som har en dynamisk virkemåte. Kun beregnet på hengende statiske høyttalere.
• Ikke gå eller stå på kabelinstallasjonen.
• Ikke mal på kabelfestet eller en annen del av kabelenheten.
• Hvis du bruker et kabelsystem som ikke er levert av Bose Professional, må belastningsgrensen være lik eller større enn det medfølgende kabelsystemet. Se Tekniske spesifikasjoner for sikker arbeidsbelastning.
• Ikke påfør olje eller andre smøremidler på kabelfestet eller en annen del av kabelenheten.
• Skjøt aldri to kabler sammen. Bruk bare én kabelenhet per høyttalerfeste.
• Bruk bare opphengskabelen som følger med høyttalerne fra Bose Professional.

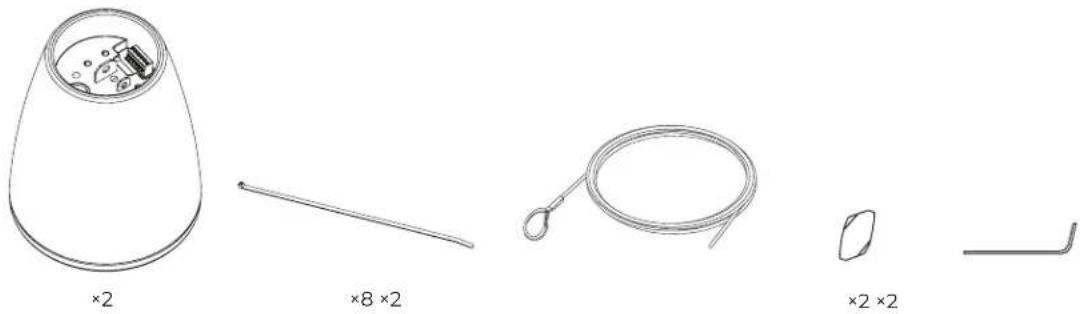

Innhold i pakken

Tekniske spesifikasjoner

Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for DesignMax DM3P på BoseProfessional.com.

Fysisk
Produktmål Diameter nederst: 207 mm
	Høyde: 248 mm
	Diameter øverst: 131 mm
Kabelmål Lengde: 4,57 m
	Diameter: 2 mm
Maks. belastning (sikker arbeidsbelastning)1	45,36 kg
Nettovekt, høyttaler (enkel) 2,51 kg
Forsendelsesvekt (par) 7,00 kg
Temperaturområde drift 0 til 50 °C (32 til 122 °F)
Farge Svart (ligner på RAL 9005), hvit (ligner på RAL 9003)
Kan males Velg en maling som er spesielt utformet for bruk med polypropylenplast (PP).
Utendørs Kun innendørs

1. Bruk alltid kabelen innenfor den angitte sikre arbeidsbelastningen. Den inkluderte opphengskabelen har en sikker arbeidsbelastning på 45 kg.

Viktig informasjon om montering

Før du monterer høyttaleren, må du se gjennom Viktige sikkerhetsinstruksjoner på side 26.

Samsvar med sikkerhet og forskrifter

DesignMax DM3P-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder;

• Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell bruk og sikkerhetsformål
• Generell bruk - UL-kategori UEAY, filnummer S36835
• Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electrical Code, 2017, artikkel 640

Valgfrie installasjonstilbehør

① Gjenget stangadapter
② Anhengadapter

1

2

DesignMax DM3P-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²).

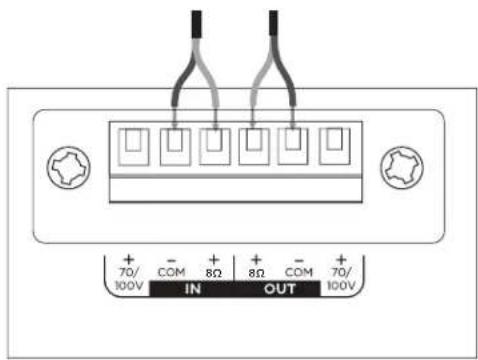

Koblingsdiagrammer

Eksponer seks millimeter av ledningen for å feste til terminalene.

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

+ 70/- 100V IN + 8Ω + 8Ω - COM + 70/ OUT 100V

70/100 V 8 Ω

Høyttalerinnstillinger

36 612 1225 25NG 238

** NC: Ingen tilkobling (ikke bruk)* Fabrikkstandard

Innstilling av omformerkontakt

Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.

Forberede monteringen

Noen regionale byggeforskrifter krever at du sikrer høyttalerne ytterligere ved hjelp av en sekundær sikringsmetode. Velg monteringssted, -metode- og -utstyr som samsvarer med lokale byggeforskrifter og bestemmelser.

Bose Professional anbefaler at du bruker (A) en sikkerhetsledning, (B) en sikkerhetskabel som sekundær sikringsmekanisme (følger ikke med). Se diagrammet til høyre for å se punkter om sikkerhetsfeste.

Den medfølgende fjæringskabelen kan brukes som en sikkerhetskabel med den gjengede stangadapteren eller hengeadapteren.

Følg produsentens instruksjoner for eventuelle sekundære festemekanismer som brukes.

Før du begynner monteringen, må du justere høyttalertappen.

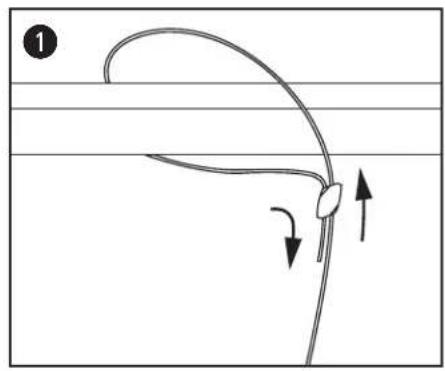

1. Før den medfølgende opphengskabelen gjennom kabelfestet, og vikle kabelen rundt en støttestruktur. Fest kabelen med kabelfestet. Merk: Piler på kabelfestet angir kabelretningen. A. Hvis du vil løsne kabelen, setter du festeverktøyet inn i utløserhullet og justerer kabelen.
2. Trekk i den løse enden av opphengskabelen for å justere høyttaleren til ønsket høyde.
3. Fest kabelklemmen til det midtre festepunktet. Når du har nådd ønsket høyde på høyttaleren, må du kutte bort overflödig kabel. Merk: Skjær til frynsete ender med wirekuttere etter at du har fått riktig lengde.
4. Ta ut kontakten, kable den, og sett den tilbake i høyttaleren. Hvis du vil ha mer informasjon om kabling, kan du se Kable høyttaleren på side 28. Merk: Hvis du har tenkt å bruke en servicesløyfe, kan den lagres i høyttalersporet øverst på kabinettet.
   Bruk kabelstripsene som følger med til å feste ledningen til opphengskabelen.
5. Roter grillen slik at logoen er i en retning som passer til monteringen. Merk: Ikke fjern gitteret med mindre du skal male det. Logoen kan fjernes fra grillen ved å dra den vekk fra overflaten på grillen.
