Produkttype	Profesjonell høyttaler
Merke	Bose
Modell	DesignMax DM6PE
Mål (diameter bunn)	308 mm
Mål (høyde)	374 mm
Mål (diameter topp)	200 mm
Nettovekt (enkel høyttaler)	5,66 kg
Bruttovekt (par)	15,01 kg
Tilgjengelige farger	Svart (RAL 9005) eller hvit (RAL 9003)
Strømforsyning	70 V / 100 V
Tilgjengelige effekter (70 V)	2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W
Tilgjengelige effekter (100 V)	5 W, 10 W, 20 W, 40 W, 80 W
Nominell impedans	8 Ω (100 W)
Utendørsbruk	Ja, med IP55 beskyttelsesdeksel
Beskyttelsesgrad	IP55 (med deksel)
Temperaturområde	-25 °C til 65 °C
Lengde på opphengsingskabel	4,57 m (15 fot)
Kabinettmateriale	Polypropylen (PP) klar til maling
Anbefalt maling	Spesiell maling for polypropylen
Medfølgende tilbehør	Opphengsingskabel, kabelklemme, beskyttelsesdeksel, Euroblock-kontakt
Installasjon	Kun av en profesjonell tekniker
Kabeltype	18 AWG til 14 AWG (0,8 mm² til 2,1 mm²)
Sekundær sikkerhet	Anbefalt sikkerhetskabel (medfølgende kan brukes)
Garanti	Begrenset, se BoseProfessional.com/Warranty

Ofte stilte spørsmål - DesignMax DM6PE BOSE

Hva er maksimal effekt for DesignMax DM6PE-høyttaleren?

Høyttaleren kan håndtere opptil 100 W i lavimpedansmodus (8 Ω) eller opptil 80 W på 70 V/100 V-linjer.

Hvordan velger jeg høyttalerens effekt?

Bruk en flat skrutrekker til å dreie transformatorens effektvelger. Tilgjengelige verdier er angitt på terminalblokken: 2,5/5/10/20/40/80 W på 70 V og 5/10/20/40/80 W på 100 V.

Kan høyttaleren brukes utendørs?

Ja, den er designet for direkte utendørs installasjon forutsatt at du bruker det medfølgende inngangsbeskyttelsesdekselet, som sikrer IP55-klassifisering.

Hvordan male DesignMax DM6PE-høyttaleren?

Velg en maling spesielt designet for polypropylen (PP). Fjern grillen og logoen om nødvendig, mal deretter jevnt. La det tørke helt før igjenbruk.

Hvilken kabeltype skal brukes til tilkobling?

Bruk kabler med tverrsnitt 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²). Strip 6 mm av ledningen for tilkobling til Euroblock-kontakten.

Trengs det en ekstra sikkerhetskabel?

Ja, for å overholde bygningsregler anbefales det å installere en sekundær feste. Den medfølgende opphengsingskabelen kan brukes som sikkerhetskabel.

Hva er maksimal opphengsingshøyde?

Opphengsingskabelens lengde er 4,57 m. Maksimal sikker last (kabel) er 45,36 kg, godt over høyttalerens vekt (5,66 kg).

Kan installasjonen gjøres selv?

Nei, installasjonen må utføres av en profesjonell tekniker i henhold til lokale forskrifter. Feil installasjon medfører risiko for fall og skader.

Hvordan rengjøre høyttaleren?

Bruk kun en tørr klut. Ikke bruk såpe, vaskemiddel, alkohol eller andre kjemikalier som kan skade plasten.

Hvor finner jeg det komplette databladet?

Det detaljerte databladet er tilgjengelig på BoseProfessional.com, under DesignMax DM6PE-seksjonen. Der finner du tilleggsinformasjon og monteringsskjemaer.

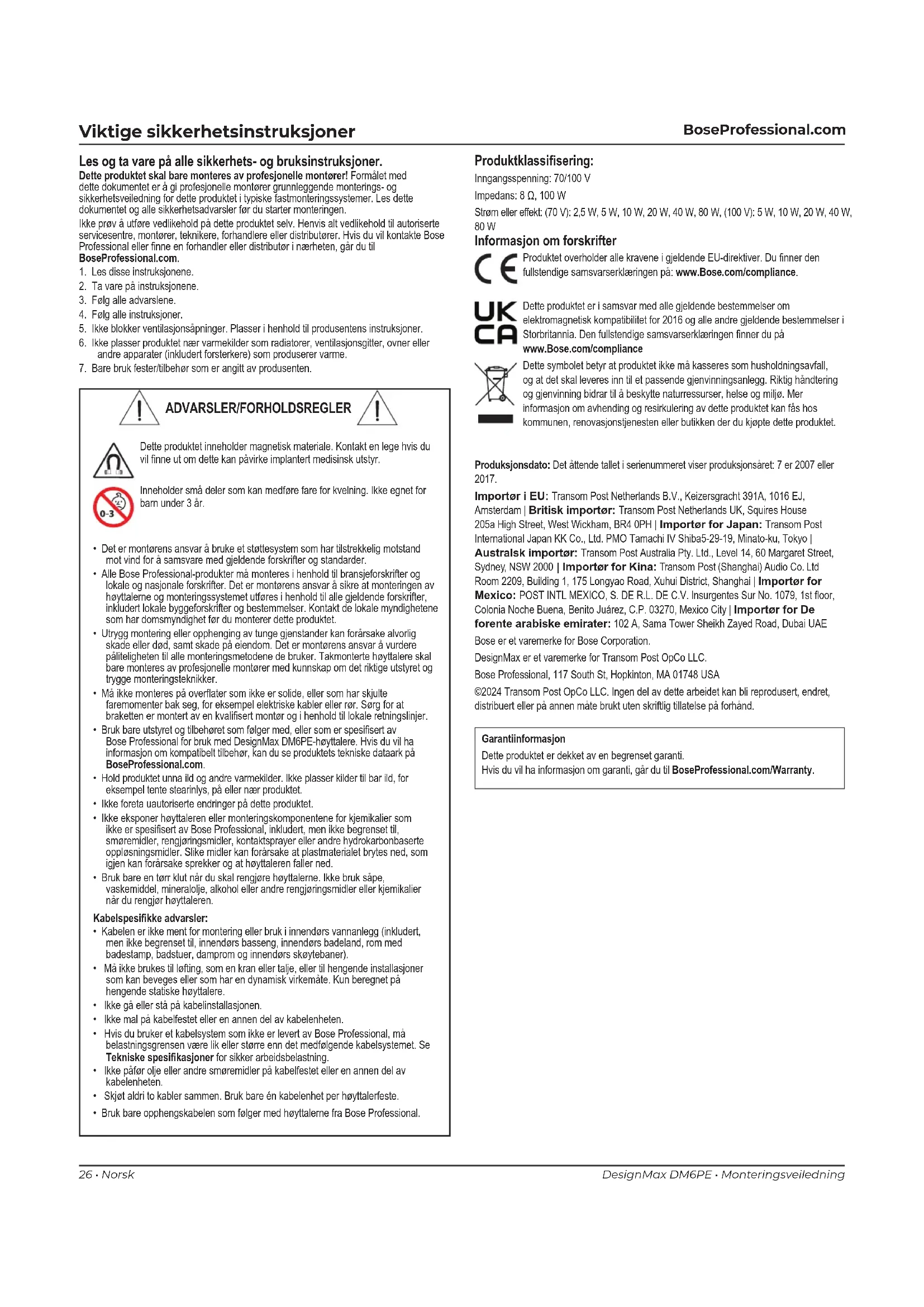

BRUKSANVISNING DesignMax DM6PE BOSE

Les og ta vare på alle sikkerhets- og bruksinstruksjoner.

Dette produktet skal bare monteres av profesjonelle montører! Formålet med dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvarsler før du starter monteringen.

Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose Professional eller finne en forhandler eller distributør i nærheten, går du til

BoseProfessional.com.

1. Les disse instruksjonene.
2. Ta vare på instruksjonene.
3. Følg alle advarslene.
4. Følg alle instruksjoner.
5. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
6. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme.
7. Bare bruk fester/tilbehør som er angitt av produsenten.

ADVARSLER/FORHOLDSREGLER

Dette produktet inneholder magnetisk materiale. Kontakt en lege hvis du vil finne ut om dette kan påvirke implantert medisinsk utstyr.

Inneholder små deler som kan medføre fare for kvelning. Ikke egnet for barn under 3 år.

• Det er montørens ansvar å bruke et støttesystem som har tilstrekkelig motstand mot vind for å samsvare med gjeldende forskrifter og standarder.
• Alle Bose Professional-produkter må monteres i henhold til bransjeforskrifter og lokale og nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.
• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal bare monteres av profesjonelle montører med kunnskap om det riktige utstyret og trygge monteringsteknikker.
• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Sørg for at braketten er montert av en kvalifisert montør og i henhold til lokale retningslinjer.
• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose Professional for bruk med DesignMax DM6PE-høyttalere. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på BoseProfessional.com.
• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på eller nær produktet.
• Ikke foreta uautoriserte endringer på dette produktet.
• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose Professional, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.
• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør høyttaleren.

Kabelspesifikke advarsler:

• Kabelen er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).
• Må ikke brukes til løfting, som en kran eller talje, eller til hengende installasjoner som kan beveges eller som har en dynamisk virkemåte. Kun beregnet på hengende statiske høyttalere.
• Ikke gå eller stå på kabelinstallasjonen.
• Ikke mal på kabelfestet eller en annen del av kabelenheten.
• Hvis du bruker et kabelsystem som ikke er levert av Bose Professional, må belastningsgrensen være lik eller større enn det medfølgende kabelsystemet. Se Tekniske spesifikasjoner for sikker arbeidsbelastning.
• Ikke påfør olje eller andre smøremidler på kabelfestet eller en annen del av kabelenheten.
• Skjøt aldri to kabler sammen. Bruk bare én kabelenhet per høyttalerfeste.
• Bruk bare opphengskabelen som følger med høyttalerne fra Bose Professional.

Produktklassifisering:

Inngangsspenning: 70/100 V

Impedans: 8 Ω, 100 W

Strøm eller effekt: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W, (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Informasjon om forskrifter

Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklæringen på: www.Bose.com/compliance.

Dette produktet er i samsvar med alle gjeldende bestemmelser om elektromagnetisk kompatibilitet for 2016 og alle andre gjeldende bestemmelser i Storbritannia. Den fullstendige samsvarserklæringen finner du på www.Bose.com/compliance

Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, og at det skal leveres inn til et passende gjenvinningsanlegg. Riktig håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Mer informasjon om avhending og resirkulering av dette produktet kan fås hos kommunen, renovasjonstjenesten eller butikken der du kjøpte dette produktet.

Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller 2017.

Importør i EU: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Britisk importør: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importør for Japan: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokyo |

©2024 Transom Post OpCo LLC. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert eller på annen måte brukt uten skriftlig tillatelse på forhånd.

Garantiinformasjon

Dette produktet er dekket av en begrenset garanti.

Hvis du vil ha informasjon om garanti, går du til BoseProfessional.com/Warranty.

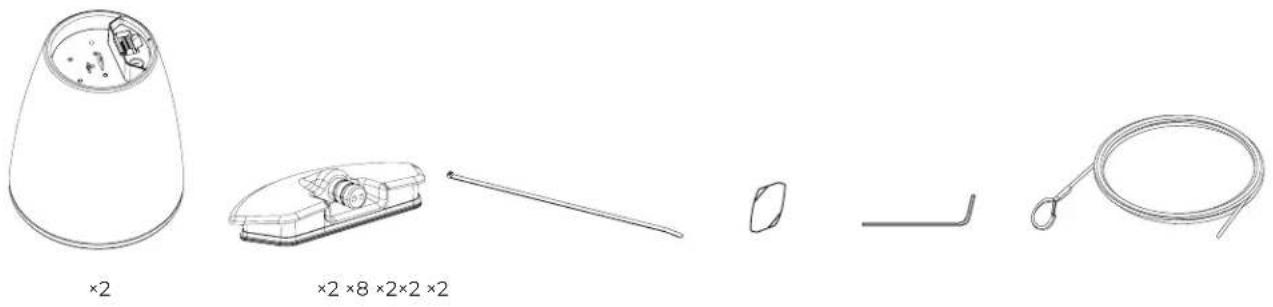

Innhold i pakken

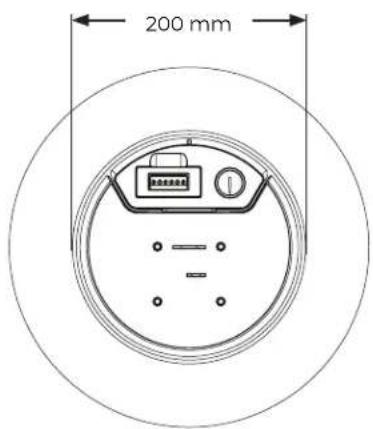

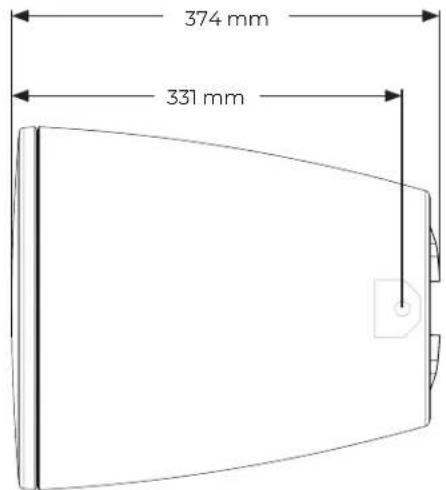

Produktmål

308 mm JOSG

374 mm 331 mm

200 mm

Tekniske spesifikasjoner

Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for DesignMax DM6PE på BoseProfessional.com

Fysisk

Produktmål Diameter nederst: 308 mm

Høyde: 374 mm

Diameter øverst: 200 mm

Kabelmål Lengde: 4,57 m

Diameter: 2 mm

Maks. belastning (sikker arbeidsbelastning)145,36 kg

Nettovekt, høyttaler (enkel) 5,66 kg

Forsendelsesvekt (par) 15,01 kg

Temperaturområde drift -25 °C til 65 °C (-13 °F til 149 °F)

Farge Svart (ligner på RAL 9005), hvit (ligner på RAL 9003)

Kan males Velg en maling som er spesielt utformet for bruk med polypropylenplast (PP).

Utendørs Godkjent for utendørs installasjoner med direkte eksponering når den brukes sammen med medfølgende værbestandig inngangsdeksel (IP55 i henhold til EN60529).

1. Bruk alltid kabelen innenfor den angitte sikre arbeidsbelastningen. Den inkluderte opphengskabelen har en sikker arbeidsbelastning på 45 kg.

Viktig informasjon om montering

Før du monterer høyttaleren, må du se gjennom Viktige sikkerhetsinstruksjoner på side 26.

Samsvar med sikkerhet og forskrifter

DesignMax DM6PE-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder:

• Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell bruk og sikkerhetsformål
• Generell bruk – UL-kategori UEAY, filnummer S36835
  DesignMax DM6PE passer til utendørsbruk i våte områder
• Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electrical Code, 2017, artikkel 640

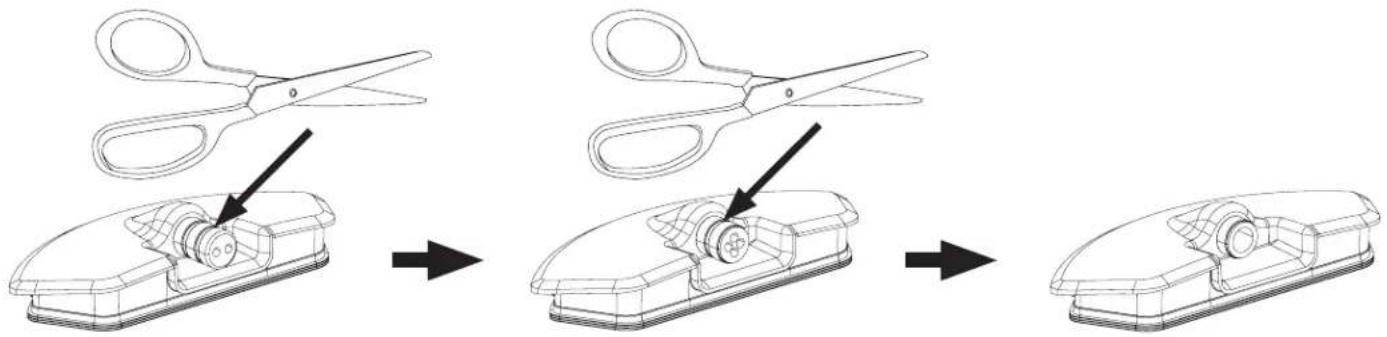

Klargjøre inngangsdekselet

Inngangsdekselet er utformet for tre forskjellige ledningsoppsett. Hvis du vil endre oppsettet av inngangsdekselet for å støtte ledningsoppsettet ditt, kan du skjære langs perforeringen på gummirøret.

Merk: Ved innendørsbruk trenger du ikke trekket til inngangen.

Enkel inngang Inngang og utgang Helt åpen

Merk: Hvis du bruke det åpne gummirøroppsettet, er det montørens ansvar å forsegle mot vanninntrenging i Euroblock-kontakten.

Monteringsalternativer og tilbehør

① Gjenget stangadapter
② Anhengadapter

DesignMax DM6PE-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²).

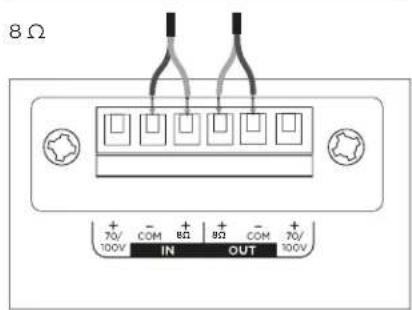

Koblingsdiagrammer

Eksponer seks millimeter av ledningen for å feste til terminalene.

70/100 V + - 70V COM + + 100V IN OUT 70V + - 80 + - 80 COM + + 100V

8 Ω + 70/- 100V IN OUT + 8Ω + 8Ω - COM + 70/ 100V

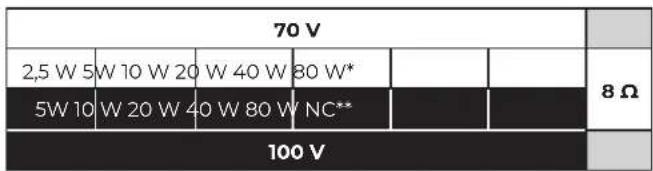

Høyttalerinnstillinger

10 20 20 40 40 80 90 5 10 5 5°C U8

** NC: Ingen tilkobling (ikke bruk)* Fabrikkstand

Innstilling av omformerkontakt

Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.

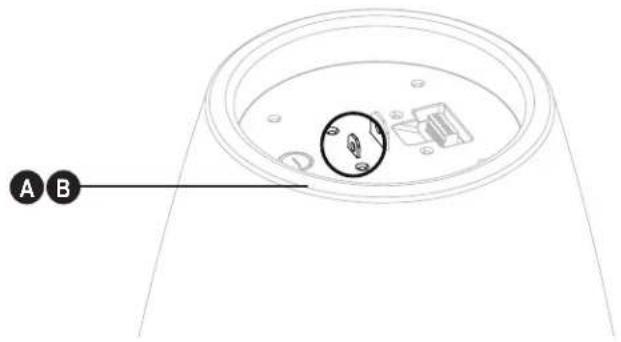

Forberede monteringen

Noen regionale byggeforskrifter krever at du sikrer høyttalerne ytterligere ved hjelp av en sekundær sikringsmetode. Velg monteringssted, -metode- og -utstyr som samsvarer med lokale byggeforskrifter og bestemmelser.

Bose Professional anbefaler at du bruker (A) en sikkerhetsledning, (B) en sikkerhetskabel som sekundær sikringsmekanisme (følger ikke med). Se diagrammet til høyre for å se punkter om sikkerhetsfeste.

Den medfølgende fjæringskabelen kan brukes som en sikkerhetskabel med den gjengede stangadapteren eller hengeadapteren.

Følg produsentens instruksjoner for eventuelle sekundære festemekanismer som brukes.

A B

Montere høyttaleren

Før du begynner monteringen, må du justere høyttalertappen.

1. Før den medfølgende opphengskabelen gjennom kabelfestet, og vikle kabelen rundt en støttestruktur. Fest kabelen med kabelfestet. Merk: Piler på kabelfestet angir kabelretningen. A. Hvis du vil løsne kabelen, setter du festeverktøyet inn i utløserhullet og justerer kabelen.
2. Trekk i den løse enden av opphengskabelen for å justere høyttaleren til ønsket høyde.
3. Fest kabelklemmen til det midtre festepunktet. Når du har nådd ønsket høyde på høyttaleren, må du kutte bort overflödig kabel. Merk: Skjær til frynsete ender med wirekuttere etter at du har fått riktig lengde.
4. For installasjoner der høyttaleren kan utsettes for vann eller kondens, trekker du høyttalerledningene gjennom gummikanalen på inngangsdekselet (se Klargjøre inngangsdekslet på side 28).
5. Ta ut kontakten, kable den, og sett den tilbake i høyttaleren. Hvis du vil ha mer informasjon om kabling, kan du se Kable høyttaleren på side 28.
6. For installasjoner der høyttaleren kan utsettes for vann eller kondens, plasserer du inngangsdekselet over kontakten og trykker det godt mot høyttaleren for å få en tett forsegling.

Bruk kabelstripsene som følger med til å feste ledningen til opphengskabelen.

1. Roter grillen slik at logoen er i en retning som passer til monteringen.

Merk: Ikke fjern gitteret med mindre du skal male det. Logoen kan fjernes fra grillen ved å dra den vekk fra overflaten på grillen.
