Tipo di prodotto	Altoparlante cassa professionale
Marca	Bose
Modello	DesignMax DM6PE
Dimensioni (diametro inferiore)	308 mm
Dimensioni (altezza)	374 mm
Dimensioni (diametro superiore)	200 mm
Peso netto (cassa singola)	5,66 kg
Peso lordo (coppia)	15,01 kg
Colori disponibili	Nero (RAL 9005) o Bianco (RAL 9003)
Alimentazione	70 V / 100 V
Potenze disponibili (70 V)	2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W
Potenze disponibili (100 V)	5 W, 10 W, 20 W, 40 W, 80 W
Impedenza nominale	8 Ω (100 W)
Utilizzo esterno	Sì, con cappuccio di protezione IP55
Grado di protezione	IP55 (con cappuccio)
Intervallo di temperatura	da -25 °C a 65 °C
Lunghezza del cavo di sospensione	4,57 m (15 ft)
Materiale del contenitore	Plastica polipropilene (PP) pronta per verniciatura
Vernice consigliata	Vernice speciale per polipropilene
Accessori inclusi	Cavo di sospensione, fascetta fermacavo, cappuccio di protezione, connettore Euroblock
Installazione	Da un tecnico professionista solamente
Tipo di cablaggio	18 AWG a 14 AWG (0,8 mm² a 2,1 mm²)
Sicurezza secondaria	Cavo di sicurezza consigliato (incluso può servire)
Garanzia	Limitata, vedere BoseProfessional.com/Warranty

Domande frequenti - DesignMax DM6PE BOSE

Qual è la potenza massima dell'altoparlante DesignMax DM6PE ?

L'altoparlante può supportare fino a 100 W in modalità bassa impedenza (8 Ω) o fino a 80 W su linee 70 V/100 V.

Come scegliere la potenza dell'altoparlante ?

Utilizzare un cacciavite piatto per girare il selettore di presa del trasformatore. I valori disponibili sono indicati sulla morsettiera: 2,5/5/10/20/40/80 W in 70 V e 5/10/20/40/80 W in 100 V.

L'altoparlante può essere utilizzato all'esterno ?

Sì, è progettato per installazione esterna diretta a condizione di utilizzare il cappuccio di protezione degli ingressi fornito, garantendo un grado IP55.

Come verniciare l'altoparlante DesignMax DM6PE ?

Scegliere una vernice appositamente progettata per polipropilene (PP). Rimuovere la griglia e il logo se necessario, poi verniciare uniformemente. Lasciare asciugare completamente prima di rimettere in funzione.

Quale tipo di cavo utilizzare per il cablaggio ?

Utilizzare cavi di sezione 18 AWG (0,8 mm²) a 14 AWG (2,1 mm²). Spellare 6 mm di filo per il collegamento sul connettore Euroblock.

È necessario un cavo di sicurezza aggiuntivo ?

Sì, per rispettare i codici edilizi, si consiglia di installare un fissaggio secondario. Il cavo di sospensione incluso può fungere da cavo di sicurezza.

Qual è l'altezza di sospensione massima ?

La lunghezza del cavo di sospensione è di 4,57 m. Il carico massimo di sicurezza (cavo) è di 45,36 kg, ben superiore al peso dell'altoparlante (5,66 kg).

L'installazione può essere eseguita da soli ?

No, l'installazione deve essere eseguita da un tecnico professionista conformemente alle normative locali. Un'installazione errata presenta rischi di caduta e lesioni.

Come pulire l'altoparlante ?

Utilizzare solo un panno asciutto. Non utilizzare sapone, detersivo, alcol o altri prodotti chimici che potrebbero danneggiare la plastica.

Dove trovare la scheda tecnica completa ?

La scheda tecnica dettagliata è disponibile sul sito BoseProfessional.com, sezione DesignMax DM6PE. Qui troverete caratteristiche aggiuntive e schemi di montaggio.

MANUALE UTENTE DesignMax DM6PE BOSE

Guida all'installazione .....18

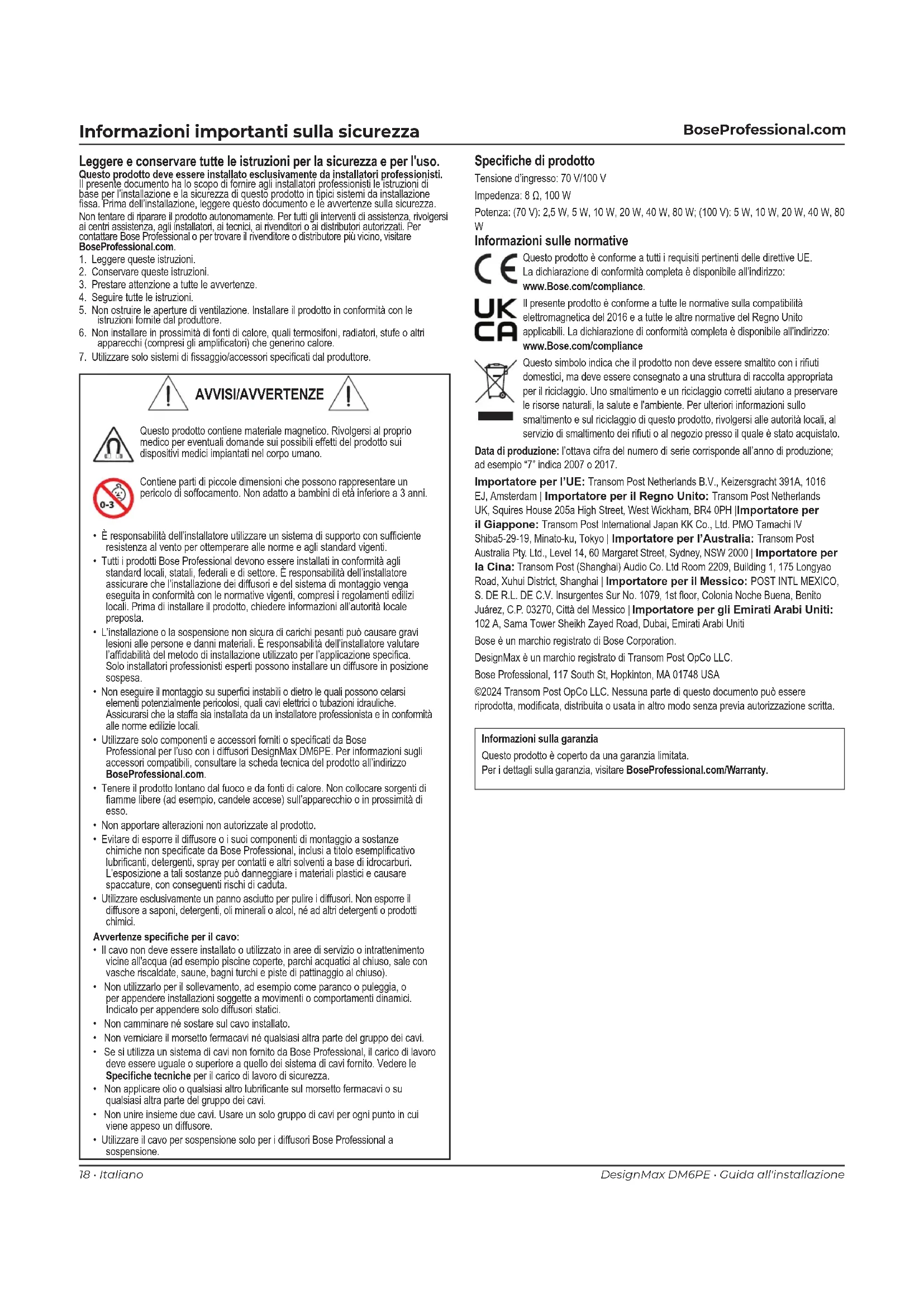

Leggere e conservare tutte le istruzioni per la sicurezza e per l'uso. Questo prodotto deve essere installato esclusivamente da installatori professionisti. Il presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per l'installazione e la sicurezza di questo prodotto in tipici sistemi da installazione fissa. Prima dell'installazione, leggere questo documento e le avvertenze sulla sicurezza. Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgers ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visitare BoseProfessional.com.

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.
6. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calore.
7. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.

AVVISI/AVVERTENZE

Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici impiantati nel corpo umano.

Contiene parti di piccole dimensioni che possono rappresentare un pericolo di soffocamento. Non adatto a bambini di età inferiore a 3 anni.

• È responsabilità dell'installatore utilizzare un sistema di supporto con sufficiente resistenza al vento per ottemperare alle norme e agli standard vigenti.
• Tutti i prodotti Bose Professional devono essere installati in conformità agli standard locali, statali, federali e di settore. È responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.
• L'installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni alle persone e danni materiali. È responsabilità dell'installatore valutare l'affidabilità del metodo di installazione utilizzato per l'applicazione specifica. Solo installatori professionisti esperti possono installare un diffusore in posizione sospesa.
• Non eseguire il montaggio su superfici instabili o dietro le quali possono celarsi elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. Assicurarsi che la staffa sia installata da un installatore professionista e in conformità alle norme edilizie locali.
• Utilizzare solo componenti e accessori forniti o specificati da Bose Professional per l'uso con i diffusori DesignMax DM6PE. Per informazioni sugli accessori compatibili, consultare la scheda tecnica del prodotto all'indirizzo BoseProfessional.com.
• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di fiamme libere (ad esempio, candele accese) sull'apparecchio o in prossimità di esso.
  • Non apportare alterazioni non autorizzate al prodotto.
• Evitare di esporre il diffusore o i suoi componenti di montaggio a sostanze chimiche non specificate da Bose Professional, inclusi a titolo esemplificativo lubrificanti, detergenti, spray per contatti e altri solventi a base di idrocarburi. L'esposizione a tali sostanze può danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.
• Utilizzare esclusivamente un panno asciutto per pulire i diffusori. Non esporre il diffusore a saponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici.

Avvertenze specifiche per il cavo:

• Il cavo non deve essere installato o utilizzato in aree di servizio o intrattenimento vicine all'acqua (ad esempio piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).
• Non utilizzarlo per il sollevamento, ad esempio come paranco o puleggia, o per appendere installazioni soggette a movimenti o comportamenti dinamici. Indicato per appendere solo diffusori statici.
• Non camminare né sostare sul cavo installato.
  • Non verniciare il morsetto fermacavi né qualsiasi altra parte del gruppo dei cavi.
• Se si utilizza un sistema di cavi non fornito da Bose Professional, il carico di lavoro deve essere uguale o superiore a quello dei sistema di cavi fornito. Vedere le Specifiche tecniche per il carico di lavoro di sicurezza.
• Non applicare olio o qualsiasi altro lubrificante sul morsetto fermacavi o su qualsiasi altra parte del gruppo dei cavi.
• Non unire insieme due cavi. Usare un solo gruppo di cavi per ogni punto in cui viene appeso un diffusore.
• Utilizzare il cavo per sospensione solo per i diffusori Bose Professional a sospensione.

Specifiche di prodotto

Tensione d'ingresso: 70 V/100 V

Impedenza: 8 Ω, 100 W

Potenza: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Informazioni sulle normative

Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance.

Il presente prodotto è conforme a tutte le normative sulla compatibilità elettromagnetica del 2016 e a tutte le altre normative del Regno Unito applicabili. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negozio presso il quale è stato acquistato.

Data di produzione: l'ottava cifra del numero di serie corrisponde all'anno di produzione; ad esempio "7" indica 2007 o 2017.

Importatore per l'UE: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importatore per il Regno Unito: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importatore per

il Giappone: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokyo | Importatore per l'Australia: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importatore per la Cina: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importatore per il Messico: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Città del Messico | Importatore per gli Emirati Arabi Uniti: 102 A, Sama Tower Sheikh Zayed Road, Dubai, Emirati Arabi Uniti

Bose è un marchio registrato di Bose Corporation.

DesignMax è un marchio registrato di Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Nessuna parte di questo documento può essere riprodotta, modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.

Informazioni sulla garanzia

Questo prodotto è coperto da una garanzia limitata.

Per i dettagli sulla garanzia, visitare BoseProfessional.com/Warranty.

Contenuto della confezione

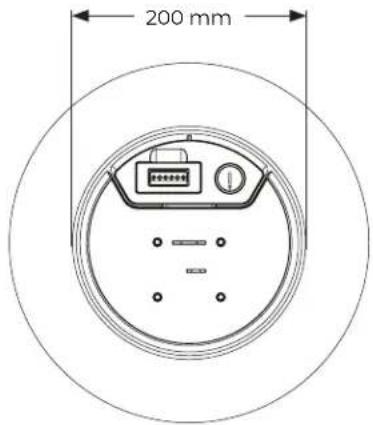

Dimensioni del prodotto

308 mm BRIN

374 mm 331 mm

200 mm

Specifiche tecniche

Per ulteriori specifiche, consultare la scheda tecnica del diffusore DesignMax DM6PE all'indirizzo BoseProfessional.com.

Caratteristiche fisiche
Dimensioni del prodotto Diametro della parte inferiore: 308 mm
	Altezza: 374 mm
	Diametro della parte superiore: 200 mm
Dimensioni dei cavi Lunghezza: 4,57 m
	Diametro: 2 mm
Carico massimo (carico di lavoro di sicurezza)1	45,36 kg
Peso netto del diffusore (singolo)	5,66 kg
Peso di spedizione (coppia)	15,01 kg
Temperature d'esercizio da -25 °C a 65 °C (da -13 °F a 149 °F)
Colore Nero (simile a RAL 9005); bianco (simile a RAL 9003)
Verniciabile Scegliere una vernice studiata specificatamente per l'utilizzo su plastica polipropilenica (PP).
Da esterni Certificato per esposizione diretta in esterni se utilizzato con la cover di protezione degli ingressi integrata resistente alle intemperie (IP55 secondo EN60529).

1. Utilizzare sempre il cavo entro il carico di lavoro di sicurezza dichiarato. Il cavo per sospensione incluso ha un carico di lavoro di sicurezza di 45 kg.

Informazioni importanti sull'installazione

Prima di installare il diffusore, consultare la sezione Informazioni importanti sulla sicurezza a pagina 18.

Conformità alle norme di sicurezza

Il diffusore DesignMax DM6PE ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito:

• Conforme alle specifiche ANSI/UL 1480A-2016, Diffusori per uso professionale e commerciale e di sicurezza
• Utilizzo generico - UL Categoria UEAY, Numero file S36835
• Il modello DesignMax DM6PE è adatto per l'uso in esterni anche in presenza di umidità
• Adatto per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electrical Code, 2017, Articolo 640

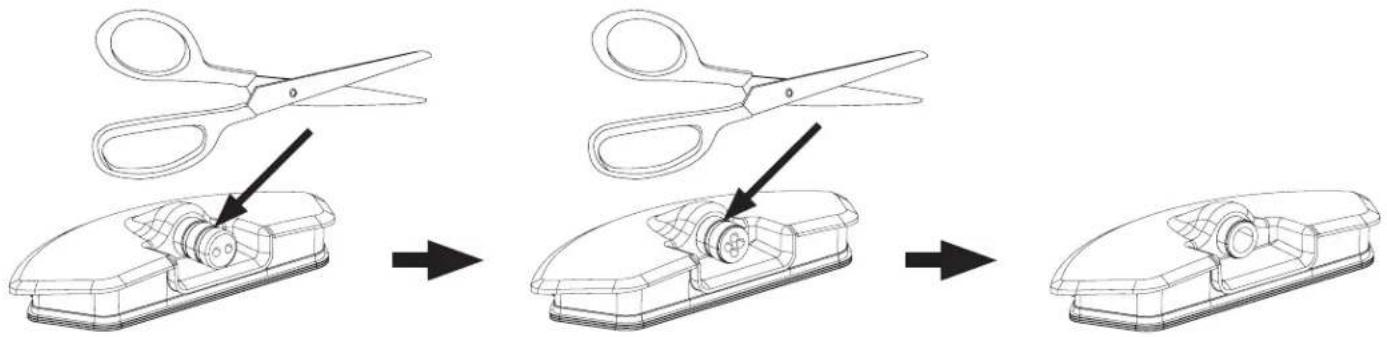

Preparazione della cover di protezione degli ingressi

La cover di protezione degli ingressi è progettata per tre diversi tipi di cablaggio. Per adattare la configurazione della cover di protezione degli ingressi al tipo di cablaggio in uso, tagliare il tubo protettivo in gomma lungo la perforazione.

Nota: le applicazioni solo per interni non richiedono l'uso della cover di protezione degli ingressi.

Ingresso singolo Ingresso e uscita Ampia apertura

Nota: se viene utilizzata la configurazione con tubo protettivo in gomma aperto, è responsabilità dell'installatore sigillarlo per prevenire penetrazioni di acqua nel connettore Euroblock.

Opzioni ed accessori di installazione

① Adattatore per tirante filettato
② Adattatore per tubo protettivo sospeso

Cablaggio del diffusore

Diametro dei cablaggi

Il diffusore DesignMax DM6PE è concepito esclusivamente per l'impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm²) e 14 AWG (2,1 mm²).

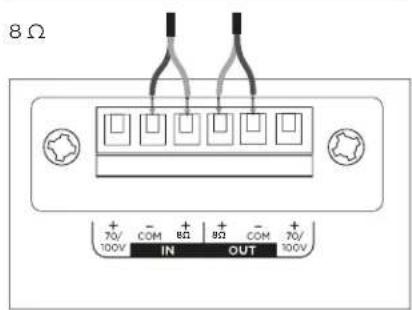

Schemi di collegamento

Scoprire 6 mm di filo non rivestito da collegare ai terminali.

70/100 V + - 70/ COM + + 100V IN OUT 70/ 100V

8 Ω + 70/- 100V IN OUT + 8Ω + 8Ω - COM + 70/ 100V

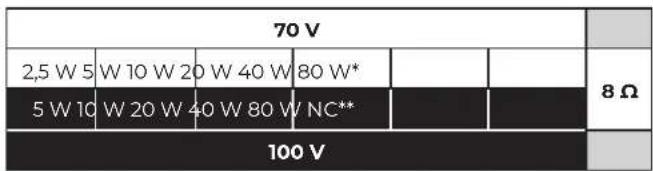

Impostazioni del diffusore

10 20 20 40 40 80 90 5 10 5 5°C U8

*Impostazioni di fabbrica
**NC: nessuna connessione (non utilizzare)

Impostazione potenza del trasformatore

Selezionare la potenza ruotando il potenziometro tramite un cacciavite a testa piatta.

Preparazione dell'installazione

Uso di un cavo di sicurezza

Alcune normative edilizie regionali richiedono l'impiego di un secondo metodo di fissaggio dei diffusori alle strutture di supporto, allo scopo di garantire una maggior sicurezza. Scegliere posizione, metodo e accessori di fissaggio conformi alle normative edilizie locali.

Bose Professional raccomanda l'utilizzo di (A) un cavo di frenatura o di (B) un cavo di sicurezza come meccanismo di fissaggio secondario (non inclusi). Vedere lo schema riportato a destra per i punti di fissaggio di sicurezza.

Il cavo di sospensione fornito può essere utilizzato come cavo di sicurezza insieme agli accessori Adattatore per tirante filettato o Adattatore per tubo protettivo sospeso.

Attenersi alle istruzioni del produttore per qualsiasi meccanismo di fissaggio secondario utilizzato.

A B

Installazione del diffusore

Prima di iniziare l'installazione, accertarsi di regolare l'impostazione di tapping del diffusore.

1. Inserire il cavo di sospensione incluso nell'apposito morsetto fermacavi e avvolgerlo intorno a una struttura di supporto; fissare il cavo per mezzo del morsetto fermacavi. Nota: le frecce sul morsetto fermacavi indicano la direzione del cavo. A. Per allentare il cavo, inserire l'attrezzo per il morsetto nel foro di rilascio e regolare il cavo.
2. Tirare l'estremità libera del cavo di sospensione per regolare il cavo all'altezza desiderata.
3. Fissare l'apposita clip al punto di attacco centrale. Una volta sistemato il diffusore all'altezza desiderata, tagliare il cavo in eccesso. Nota: dopo aver tagliato alla lunghezza giusta, utilizzare un taglierino per rimuovere tutte le parti sfilacciate.
4. Per le installazioni in cui il diffusore potrebbe essere esposto ad acqua o condensa, inserire il cablaggio del diffusore attraverso il tubo protettivo in gomma della cover di protezione degli ingressi (consultare la sezione Preparazione della cover di protezione degli ingressi a pagina 20).
5. Rimuovere il connettore, cablarlo e reinserirlo nel diffusore. Per informazioni sul cablaggio, vedere Cablaggio del diffusore a pagina 20.
6. Per le installazioni in cui il diffusore potrebbe essere esposto ad acqua o condensa, posizionare la cover di protezione degli ingressi sul connettore e premerla con decisione contro il diffusore per assicurarne la tenuta.

Utilizzare le fascette fermacavi incluse per fissare il cablaggio al cavo di sospensione.

1. Ruotare la griglia in modo che l'orientamento del logo sia adatto all'installazione.

Nota: non rimuovere la griglia se non per verniciarla. Il logo può essere rimosso dalla griglia staccandolo dalla superficie della stessa.

①
