DesignMax DM5P - Altoparlanti BOSE - Manuale utente e istruzioni gratuiti

Marca	Bose
Modello	DesignMax DM5P
Tipo di prodotto	Altoparlante professionale per installazione fissa
Dimensioni (diametro inferiore)	259 mm
Dimensioni (altezza)	299 mm
Peso netto (unità)	4,13 kg
Peso lordo (coppia)	11,00 kg
Impedenza nominale	8 Ω
Potenza nominale (8 Ω)	50 W
Tensione di ingresso	70 V / 100 V
Potenza assegnata (70 V)	3, 6, 12, 25, 50 W
Potenza assegnata (100 V)	6, 12, 25, 50 W
Intervallo di temperature di utilizzo	0 °C a 50 °C
Colori disponibili	Nero (RAL 9005), Bianco (RAL 9003)
Pronto per la pittura	Sì, con vernice per polipropilene
Utilizzo	Solo per interni
Cavo di sospensione incluso	Sì, lunghezza 4,57 m
Carico massimo di sicurezza del cavo	45,36 kg
Conformità	ANSI/UL 1480A-2016
Garanzia	Limitata (vedere BoseProfessional.com/Warranty)
Manutenzione	Pulizia con un panno asciutto
Riparabilità	Affidare a un tecnico professionale autorizzato

Domande frequenti - DesignMax DM5P BOSE

Come installare l'altoparlante DesignMax DM5P?

L'installazione deve essere eseguita da un tecnico professionale. Utilizzare il cavo di sospensione fornito avvolgendolo attorno a una struttura portante, quindi fissarlo con il serracavo. Regolare l'altezza e tagliare l'eccedenza. Collegare il connettore e inserirlo nell'altoparlante. Consultare le istruzioni per i dettagli.

Come regolare la potenza dell'altoparlante?

Ruotare il trasformatore con un cacciavite a testa piatta per selezionare la potenza desiderata: 3, 6, 12, 25 o 50 W per linea 70 V; 6, 12, 25 o 50 W per linea 100 V. La posizione '8Ω' è utilizzata in modalità a bassa impedenza.

Quale cavo usare per il cablaggio?

Utilizzare cavi di sezione 18 (0,8 mm²) a 14 AWG (2,1 mm²). Spellare 6 mm di filo per il collegamento ai morsetti. Seguire gli schemi di connessione forniti.

Si può verniciare l'altoparlante?

Sì, l'altoparlante è pronto per la verniciatura. Utilizzare una vernice appositamente progettata per la plastica polipropilene (PP). È possibile rimuovere il logo per verniciarlo separatamente.

Qual è il carico massimo del cavo di sospensione?

Il carico di sicurezza massimo per il cavo di sospensione incluso è di 45,36 kg (100 lb). Non superare mai questo limite.

L'altoparlante è adatto per uso esterno?

No, l'altoparlante DesignMax DM5P è progettato per uso solo per interni. Non esporlo ad acqua, condensa o temperature estreme.

Cosa fare se il logo della griglia deve essere orientato diversamente?

Ruotare la griglia per orientare il logo secondo l'installazione. Il logo è adesivo e può essere rimosso se necessario. Rimuovere la griglia solo per verniciarla.

Come pulire l'altoparlante?

Pulire solo con un panno asciutto. Non usare sapone, detergenti, olio minerale, alcol o altri prodotti chimici che potrebbero danneggiare la superficie.

Dove trovare la dichiarazione di conformità?

La dichiarazione di conformità completa è disponibile all'indirizzo www.Bose.com/compliance per l'UE e il Regno Unito.

Come contattare il supporto tecnico?

Per qualsiasi domanda, visita BoseProfessional.com o contatta un rivenditore o distributore autorizzato. Non tentare di riparare l'apparecchio da soli.

MANUALE UTENTE DesignMax DM5P BOSE

Guida all'installazione .....18

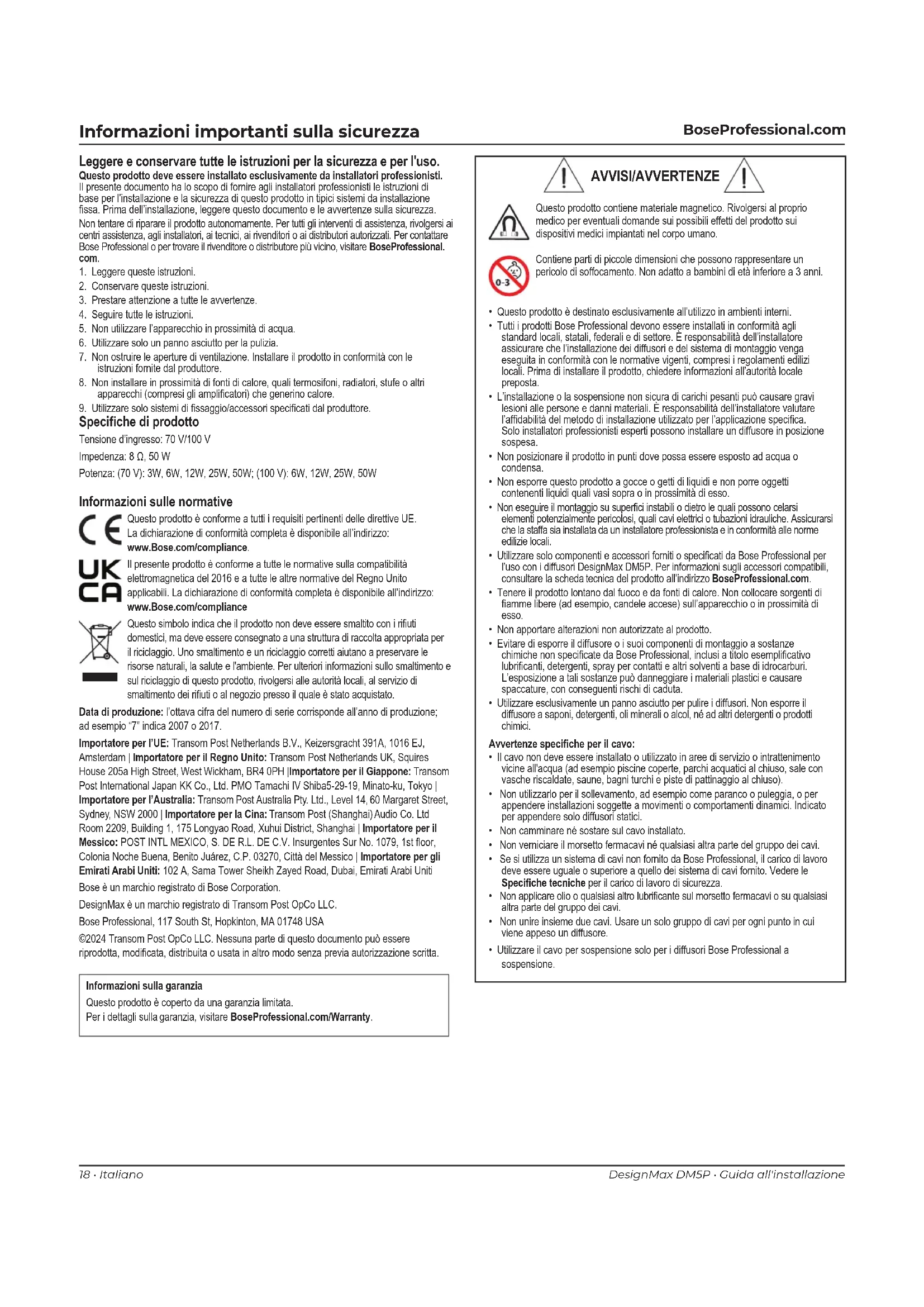

Leggere e conservare tutte le istruzioni per la sicurezza e per l'uso.

Questo prodotto deve essere installato esclusivamente da installatori professionisti. Il presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per l'installazione e la sicurezza di questo prodotto in tipici sistemi da installazione fissa. Prima dell'installazione, leggere questo documento e le avvertenze sulla sicurezza.

Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgersi ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visitare BoseProfessional.com.

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare l'apparecchio in prossimità di acqua.

6. Utilizzare solo un panno asciutto per la pulizia.

7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.

8. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calore.

9. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.

Specifiche di prodotto

Tensione d'ingresso: 70 V/100 V

Impedenza: 8 Ω, 50 W

Informazioni sulle normative

Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance.

Il presente prodotto è conforme a tutte le normative sulla compatibilità elettromagnetica del 2016 e a tutte le altre normative del Regno Unito applicabili. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negozio presso il quale è stato acquistato.

Data di produzione: l'ottava cifra del numero di serie corrisponde all'anno di produzione; ad esempio "7" indica 2007 o 2017.

Importatore per l'UE: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importatore per il Regno Unito: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importatore per il Giappone: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokyo | Importatore per l'Australia: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importatore per la Cina: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importatore per il Messico: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Città del Messico | Importatore per gli Emirati Arabi Uniti: 102 A, Sama Tower Sheikh Zayed Road, Dubai, Emirati Arabi Uniti Bose è un marchio registrato di Bose Corporation.

DesignMax è un marchio registrato di Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Nessuna parte di questo documento può essere riprodotta, modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.

Informazioni sulla garanzia

Questo prodotto è coperto da una garanzia limitata.

Per i dettagli sulla garanzia, visitare BoseProfessional.com/Warranty.

AVVISI/AVVERTENZE

Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici impiantati nel corpo umano.

Contiene parti di piccole dimensioni che possono rappresentare un pericolo di soffocamento. Non adatto a bambini di età inferiore a 3 anni.

• Questo prodotto è destinato esclusivamente all'utilizzo in ambienti interni.
• Tutti i prodotti Bose Professional devono essere installati in conformità agli standard locali, statali, federali e di settore. È responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.
• L'installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni alle persone e danni materiali. È responsabilità dell'installatore valutare l'affidabilità del metodo di installazione utilizzato per l'applicazione specifica. Solo installatori professionisti esperti possono installare un diffusore in posizione sospesa.
• Non posizionare il prodotto in punti dove possa essere esposto ad acqua o condensa.
• Non esporre questo prodotto a gocce o getti di liquidi e non porre oggetti contenenti liquidi quali vasi sopra o in prossimità di esso.
• Non eseguire il montaggio su superfici instabili o dietro le quali possono celarsi elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. Assicurarsi che la staffa sia installata da un installatore professionista e in conformità alle norme edilizie locali.
• Utilizzare solo componenti e accessori forniti o specificati da Bose Professional per l'uso con i diffusori DesignMax DM5P. Per informazioni sugli accessori compatibili, consultare la scheda tecnica del prodotto all'indirizzo BoseProfessional.com.
• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di fiamme libere (ad esempio, candele accese) sull'apparecchio o in prossimità di esso.
• Non apportare alterazioni non autorizzate al prodotto.
• Evitare di esporre il diffusore o i suoi componenti di montaggio a sostanze chimiche non specificate da Bose Professional, inclusi a titolo esemplificativo lubrificanti, detergenti, spray per contatti e altri solventi a base di idrocarburi. L'esposizione a tali sostanze può danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.
• Utilizzare esclusivamente un panno asciutto per pulire i diffusori. Non esporre il diffusore a saponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici.

Avvertenze specifiche per il cavo:

• Il cavo non deve essere installato o utilizzato in aree di servizio o intrattenimento vicine all'acqua (ad esempio piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).
• Non utilizzarlo per il sollevamento, ad esempio come paranco o puleggia, o per appendere installazioni soggette a movimenti o comportamenti dinamici. Indicato per appendere solo diffusori statici.
• Non camminare né sostare sul cavo installato.
  • Non vemiciare il morsetto fermacavi né qualsiasi altra parte del gruppo dei cavi
• Se si utilizza un sistema di cavi non fornito da Bose Professional, il carico di lavoro deve essere uguale o superiore a quello dei sistema di cavi fornito. Vedere le Specifiche tecniche per il carico di lavoro di sicurezza.
• Non applicare olio o qualsiasi altro lubrificante sul morsetto fermacavi o su qualsiasi altra parte del gruppo dei cavi.
• Non unire insieme due cavi. Usare un solo gruppo di cavi per ogni punto in cui viene appeso un diffusore.
• Utilizzare il cavo per sospensione solo per i diffusori Bose Professional a sospensione.

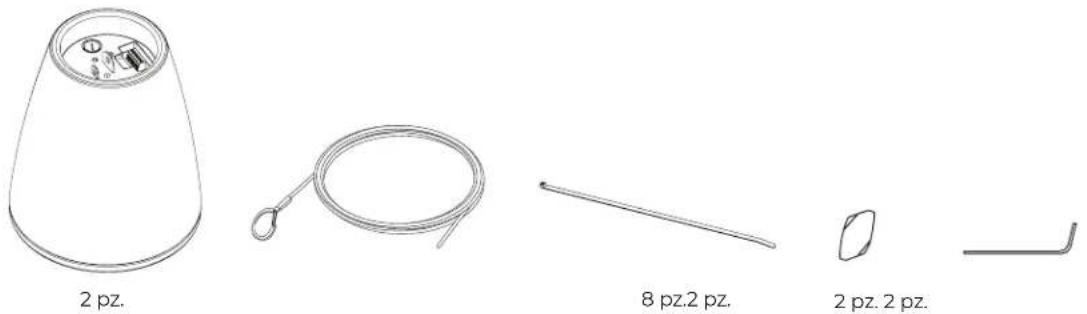

Contenuto della confezione

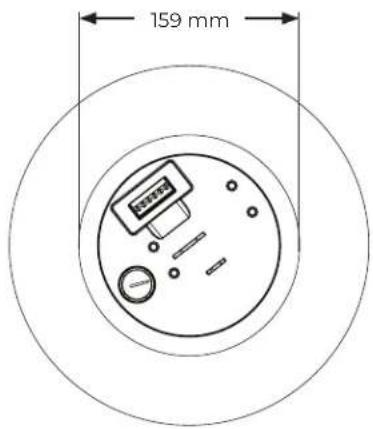

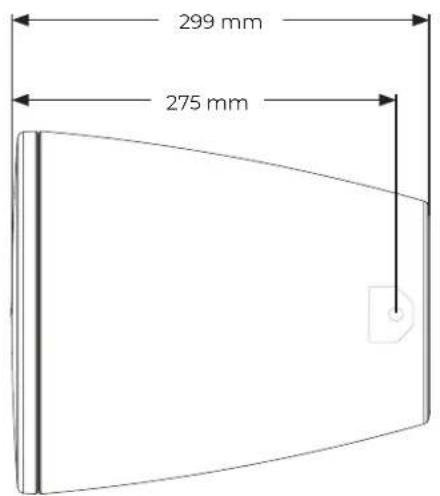

Dimensioni del prodotto

259 mm RUSER

299 mm 275 mm

159 mm

Specifiche tecniche

Per ulteriori specifiche, consultare la scheda tecnica del diffusore DesignMax DM5P all'indirizzo BoseProfessional.com.

Caratteristiche fisiche

Dimensioni del prodotto Diametro della parte inferiore: 259 mm

Altezza: 299 mm

Diametro della parte superiore: 159 mm

Dimensioni dei cavi Lunghezza: 4,57 m

Diametro: 2 mm

Carico massimo (carico di lavoro di sicurezza)145,36 kg

Peso netto del diffusore (singolo) 4,13 kg

Peso di spedizione (coppia) 11,00 kg

Temperature d'esercizio da 0 °C a 50 °C (da 32 °F a 122 °F)

Colore Nero (simile a RAL 9005); bianco (simile a RAL 9003)

Verniciabile Scegliere una vernice studiata specificatamente per l'utilizzo su plastica polipropilenica (PP).

Da esterni Solo per interni

1. Utilizzare sempre il cavo entro il carico di lavoro di sicurezza dichiarato. Il cavo per sospensione incluso ha un carico di lavoro di sicurezza di 45 kg.

Informazioni importanti sull'installazione

Prima di installare il diffusore, consultare la sezione Informazioni importanti sulla sicurezza a pagina 18.

Conformità alle norme di sicurezza

Il diffusore DesignMax DM5P ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito:

• Conforme alle specifiche ANSI/UL 1480A-2016, Diffusori per uso professionale e commerciale e di sicurezza
• Utilizzo generico - UL Categoria UEAY, Numero file S36835
• Adatto per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electrical Code, 2017, Articolo 640

Opzioni ed accessori di installazione

① Adattatore per tirante filettato
② Adattatore per tubo protettivo sospeso

1

2

Cablaggio del diffusore

Diametro dei cablaggi

Il diffusore DesignMax DM5P è concepito esclusivamente per l'impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm²) e 14 AWG (2,1 mm²).

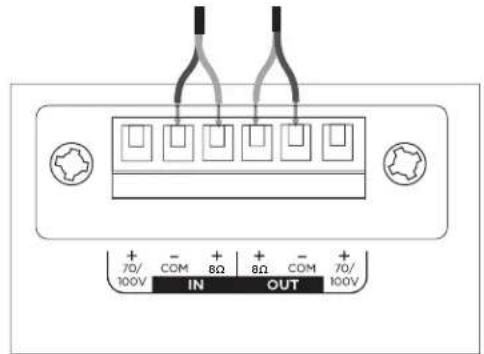

Schemi di collegamento

Scoprire 6 mm di filo non rivestito da collegare ai terminali.

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

70/100 V 8 Ω

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

Impostazioni del diffusore

8Ω 36 612 725 25 50 50 NC

**NC: nessuna connessione (non utilizzare)*Impostazic

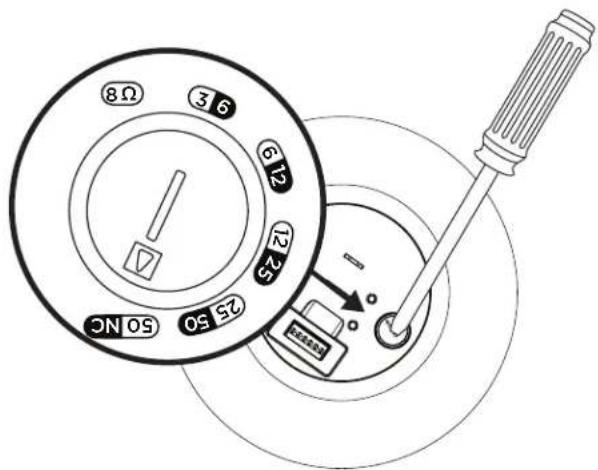

Impostazione potenza del trasformatore

Selezionare la potenza ruotando il potenziometro tramite un cacciavite a testa piatta.

Preparazione dell'installazione

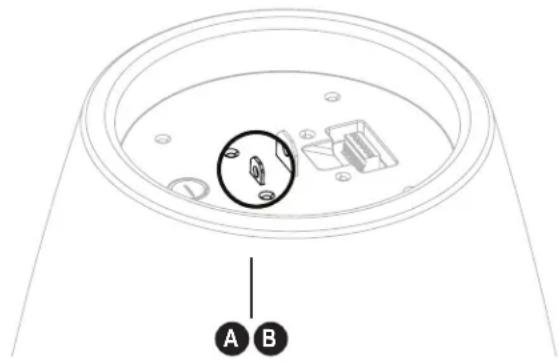

Uso di un cavo di sicurezza

Alcune normative edilizie regionali richiedono l'impiego di un secondo metodo di fissaggio dei diffusori alle strutture di supporto, allo scopo di garantire una maggior sicurezza. Scegliere posizione, metodo e accessori di fissaggio conformi alle normative edilizie locali.

Bose Professional raccomanda l'utilizzo di (A) un cavo di frenatura o di (B) un cavo di sicurezza come meccanismo di fissaggio secondario (non inclusi). Vedere lo schema riportato a destra per i punti di fissaggio di sicurezza.

Il cavo di sospensione fornito può essere utilizzato come cavo di sicurezza insieme agli accessori Adattatore per tirante filettato o Adattatore per tubo protettivo sospeso.

Attenersi alle istruzioni del produttore per qualsiasi meccanismo di fissaggio secondario utilizzato.

A B

Installazione del diffusore

Prima di iniziare l'installazione, accertarsi di regolare l'impostazione di tapping del diffusore.

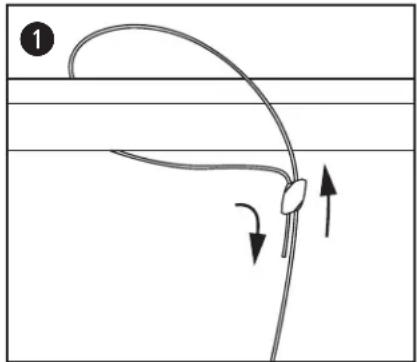

1. Inserire il cavo di sospensione incluso nell'apposito morsetto fermacavi e avvolgerlo intorno a una struttura di supporto; fissare il cavo per mezzo del morsetto fermacavi. Nota: le frecce sul morsetto fermacavi indicano la direzione del cavo. A. Per allentare il cavo, inserire l'attrezzo per il morsetto nel foro di rilascio e regolare il cavo.
2. Tirare l'estremità libera del cavo di sospensione per regolare il cavo all'altezza desiderata.
3. Fissare l'apposita clip al punto di attacco centrale. Una volta sistemato il diffusore all'altezza desiderata, tagliare il cavo in eccesso. Nota: dopo aver tagliato alla lunghezza giusta, utilizzare un taglierino per rimuovere tutte le parti sfilacciate.
4. Rimuovere il connettore, cablarlo e reinserirlo nel diffusore. Per informazioni sul cablaggio, vedere Cablaggio del diffusore a pagina 20. Nota: se si intende utilizzare un cavo di lunghezza maggiore, il cavo in eccesso può essere riposto nel vano del diffusore ricavato nella parte superiore dell'involucro.

Utilizzare le fascette fermacavi incluse per fissare il cablaggio al cavo di sospensione.

1. Ruotare la griglia in modo che l'orientamento del logo sia adatto all'installazione.

Nota: non rimuovere la griglia se non per verniciaria. Il logo può essere rimosso dalla griglia staccandolo dalla superficie della stessa.
