DesignMax DM5P - Luidsprekers BOSE - Gratis gebruiksaanwijzing en handleiding

Merk	Bose
Model	DesignMax DM5P
Producttype	Vaste inbouw professionele luidspreker
Afmetingen (onderste diameter)	259 mm
Afmetingen (hoogte)	299 mm
Netto gewicht (per stuk)	4,13 kg
Brutogewicht (per paar)	11,00 kg
Nominale impedantie	8 Ω
Toegestaan vermogen (8 Ω)	50 W
Ingangsspanning	70 V / 100 V
Toegewezen vermogen (70 V)	3, 6, 12, 25, 50 W
Toegewezen vermogen (100 V)	6, 12, 25, 50 W
Gebruikstemperatuurbereik	0 °C tot 50 °C
Beschikbare kleuren	Zwart (RAL 9005), Wit (RAL 9003)
Klaar om te schilderen	Ja, met verf voor polypropyleen
Gebruik	Alleen binnen
Inclusief ophangkabel	Ja, lengte 4,57 m
Maximale veilige belasting kabel	45,36 kg
Conformiteit	ANSI/UL 1480A-2016
Garantie	Beperkt (zie BoseProfessional.com/Warranty)
Onderhoud	Reiniging met een droge doek
Repareerbaarheid	Overlaten aan een erkende professionele technicus

Veelgestelde vragen - DesignMax DM5P BOSE

Hoe installeer ik de DesignMax DM5P luidspreker?

De installatie moet worden uitgevoerd door een professionele technicus. Gebruik de meegeleverde ophangkabel door deze om een draagconstructie te wikkelen en bevestig deze met de kabelklem. Pas de hoogte aan en knip het overtollige af. Sluit de connector aan en steek deze in de luidspreker. Raadpleeg de handleiding voor details.

Hoe stel ik het vermogen van de luidspreker in?

Draai de transformatorstekker met een platte schroevendraaier om het gewenste vermogen te selecteren: 3, 6, 12, 25 of 50 W voor een 70 V lijn; 6, 12, 25 of 50 W voor een 100 V lijn. De stand '8Ω' wordt gebruikt in laagimpedantiemodus.

Welke kabel gebruiken voor de bedrading?

Gebruik kabels van 18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²). Strip 6 mm draad voor aansluiting op de klemmen. Volg de meegeleverde aansluitschema's.

Kan de luidspreker worden geschilderd?

Ja, de luidspreker is klaar om te schilderen. Gebruik verf speciaal voor polypropyleen (PP) kunststof. U kunt het logo verwijderen om het apart te schilderen.

Wat is de maximale belasting van de ophangkabel?

De maximale veilige belasting voor de meegeleverde ophangkabel is 45,36 kg (100 lb). Overschrijd deze limiet nooit.

Is de luidspreker geschikt voor buitengebruik?

Nee, de DesignMax DM5P luidspreker is ontworpen voor alleen binnengebruik. Stel hem niet bloot aan water, condensatie of extreme temperaturen.

Wat te doen als het logo op het rooster anders moet worden georiënteerd?

Draai het rooster om het logo naar wens te oriënteren. Het logo is zelfklevend en kan indien nodig worden verwijderd. Verwijder het rooster alleen om te schilderen.

Hoe reinig ik de luidspreker?

Reinig alleen met een droge doek. Gebruik geen zeep, wasmiddel, minerale olie, alcohol of andere chemicaliën die het oppervlak kunnen beschadigen.

Waar vind ik de conformiteitsverklaring?

De volledige conformiteitsverklaring is beschikbaar op www.Bose.com/compliance voor de EU en het Verenigd Koninkrijk.

Hoe neem ik contact op met technische ondersteuning?

Voor vragen gaat u naar BoseProfessional.com of neem contact op met een erkende dealer of distributeur. Probeer het apparaat niet zelf te repareren.

GEBRUIKSAANWIJZING DesignMax DM5P BOSE

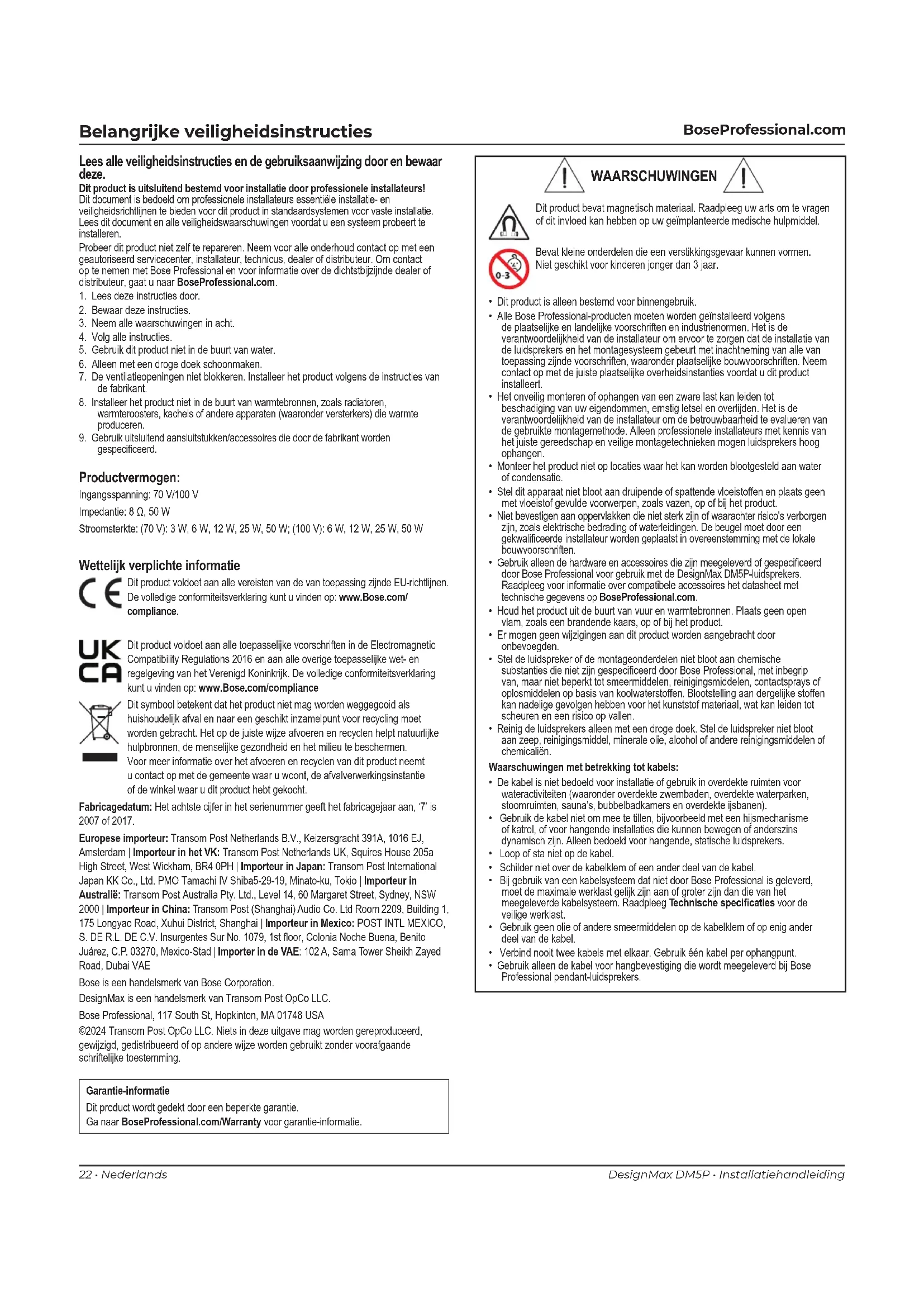

Installatiehandleiding 22

Monteringsveiledning 26

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze.

Dit product is uitsluitend bestemd voor installatie door professionele installateurs! Dit document is bedoeld om professionele installateurs essentiele installatie- en veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle veiligheidswaarschuwingen voordat u een systeem probeert te installeren.

Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u naar BoseProfessional.com.

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit product niet in de buurt van water.
6. Alleen met een droge doek schoonmaken.
7. De ventilatieopeningen niet blokkeren. Installeer het product volgens de instructies van de fabrikant.
8. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
9. Gebruik uitsluitend aansluitstukken/accessoires die door de fabrikant worden gespecificeerd.

Productvermogen:

Ingangsspanning: 70 V/100 V

Impedantie: 8 Ω, 50 W

Stroomsterkte: (70 V): 3 W, 6 W, 12 W, 25 W, 50 W; (100 V): 6 W, 12 W, 25 W, 50 W

Wettelijk verplichte informatie

Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance.

Dit product voldoet aan alle toepasselijke voorschriften in de Electromagnetic Compatibility Regulations 2016 en aan alle overige toepasselijke wet- en regelgeving van het Verenigd Koninkrijk. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance

Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsinstantie of de winkel waar u dit product hebt gekocht.

Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan, '7' is 2007 of 2017.

Europese importeur: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importeur in het VK: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importeur in Japan: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio | Importeur in

Bose is een handelsmerk van Bose Corporation.

DesignMax is een handelsmerk van Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Niets in deze uitgave mag worden gereproduceerd, gewijzigd, gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming.

Garantie-informatie

Dit product wordt gedekt door een beperkte garantie.

Ga naar BoseProfessional.com/Warranty voor garantie-informatie.

WAARSCHUWINGEN

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geïmplanteerde medische hulpmiddel.

Bevat kleine onderdelen die een verstikkingsgevaar kunnen vormen. Niet geschikt voor kinderen jonger dan 3 jaar.

• Dit product is alleen bestemd voor binnengebruik.
• Alle Bose Professional-producten moeten worden geinstalleerd volgens de plaatselijke en landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen.
• Monteer het product niet op locaties waar het kan worden blootgesteld aan water of condensatie.
• Stel dit apparaat niet bloot aan druipende of spattende vloeistoffen en plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op of bij het product.
• Niet bevestigen aan oppervlakken die niet sterk zijn of waarachter risico's verborgen zijn, zoals elektrische bedrading of waterleidingen. De beugel moet door een gekwalificeerde installateur worden geplaatst in overeenstemming met de lokale bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door Bose Professional voor gebruik met de DesignMax DM5P-luidsprekers. Raadpleeg voor informatie over compatibele accessoires het datasheet met technische gegevens op BoseProfessional.com.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties die niet zijn gespecificeerd door Bose Professional, met inbegrip van, maar niet beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of oplosmiddelen op basis van koolwaterstoffen. Bloatstelling aan dergelijke stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.

Waarschuwingen met betrekking tot kabels:

• De kabel is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).
• Gebruik de kabel niet om mee te tillen, bijvoorbeeld met een hijsmechanisme of katrol, of voor hangende installaties die kunnen bewegen of anderszins dynamisch zijn. Alleen bedoeld voor hangende, statische luidsprekers.
• Loop of sta niet op de kabel.
• Schilder niet over de kabelklem of een ander deel van de kabel.
• Bij gebruik van een kabelsysteem dat niet door Bose Professional is geleverd, moet de maximale werklast gelijk zijn aan of groter zijn dan die van het meegeleverde kabelsysteem. Raadpleeg Technische specificaties voor de veilige werklast.
• Gebruik geen olie of andere smeermiddelen op de kabelklem of op enig ander deel van de kabel.
• Verbind nooit twee kabels met elkaar. Gebruik één kabel per ophangpunt.
• Gebruik alleen de kabel voor hangbevestiging die wordt meegeleverd bij Bose Professional pendant-luidsprekers.

Inhoud van de doos

Afmetingen van het product

259 mm DUSSE

299 mm 275 mm

159 mm

Technische specificaties

Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de DesignMax DM5P op BoseProfessional.com.

Fysiek

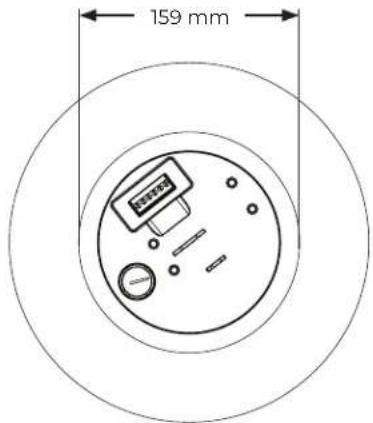

Afmetingen van het product Diameter onderkant: 259 mm
	Hoogte: 299 mm
	Diameter bovenkant: 159 mm
Afmetingen kabel Lengte: 4,57 m
	Diameter: 2 mm
Maximale last (veilige werklast)1	45,36 kg
Nettogewicht, luidspreker (enkel)	4,13 kg
Verzendgewicht (paar) 11,00 kg
Temperatuurbereik in bedrijf 0 tot 50 °C (32 tot 122 °F)
Kleur Zwart (vergelijkbaar met RAL 9005);wit (vergelijkbaar met RAL 9003)
Overschilderbaar Gebruik verf die speciaal geschikt is voor polypropyleen (PP).
Weerbestendigheid Alleen voor binnengebruik

1. Gebruik de kabel altijd in overeenstemming met de aangegeven veilige werklast. De meegeleverde ophangkabel heeft een veilige werklast van 45 kg.

Belangrijke installatie-informatie

Lees voordat u de luidspreker installeert Belangrijke veiligheidsinstructies op pagina 22.

Veiligheid en naleving van regelgeving

De DesignMax DM5P-luidspreker is getest en voldoet voor onderstaande specificaties en toepassingen:

• ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use
- General-Purpose Use - UL Category UEAY, File Number S36835
- Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 en Klasse 3 volgens NFPA 70, National Electrical Code, 2017, artikel 640

Installatieopties en -accessoires

1 Adapter draadeinde
② Adapter hanggeleider

1

2

De DesignMax DM5P-luidspreker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm ^2 ) tot 14 AWG (2,1 mm ^2 ).

Aansluitdiagrammen

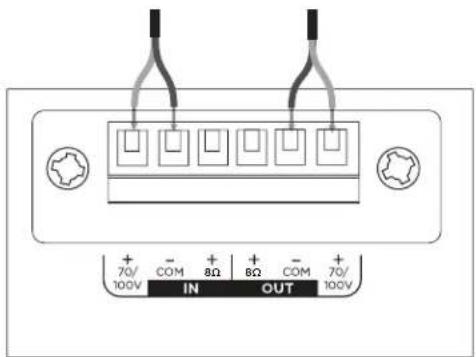

Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

70/100 V 8 Ω

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - COM + 70/ 100V

Luidsprekerinstellingen

8Ω 36 612 725 25 50 50 NC

* Fabrieksinstelling
** NC: No Connection (geen aansluiting; niet gebruiken)

Transformerinstelling

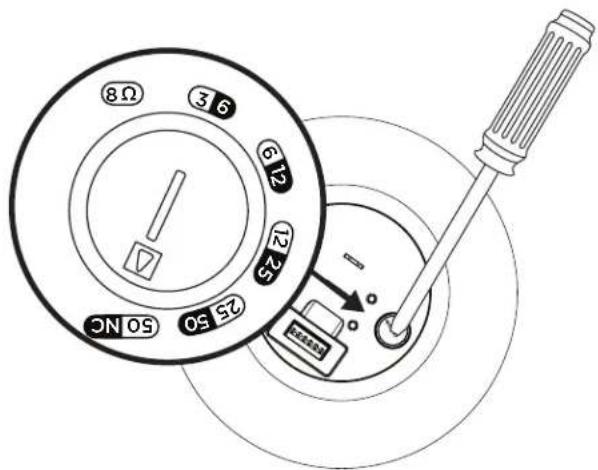

Draai om de transformator in te stellen. Gebruik een schroevendraaier met platte kop.

De installatie voorbereiden

Een veiligheidskabel gebruiken

In sommige regio's bent u volgens de bouwvoorschriften verplicht luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid. De gekozen locatie, montagewijze en gebruikte montagemiddelen moeten voldoen aan de geldende bouwvoorschriften en -verordeningen.

Bose Professional raadt aan (A) een veiligheidsdraad of (B) veiligheidskabel te gebruiken als secundaire bevestigingsmethode (niet meegeleverd). Raadpleeg het schema rechts voor bevestigingspunten.

De meegeleverde ophangkabel kan worden gebruikt als veiligheidskabel wanneer de adapter voor het draadeinde of de adapter voor de hanggeleider wordt gebruikt.

Volg de instructies van de fabrikant voor eventueel al ingebouwde secundaire beveiligingsmechanismen.

A B

De luidspreker bevestigen

Zorg er vóór de installatie voor dat de voltage-instelling voor de luidspreker is aangepast.

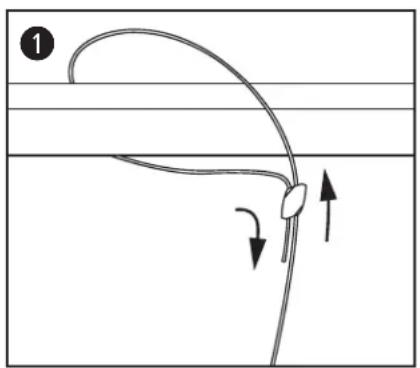

1. Haal de meegeleverde ophangkabel door de kabelklem en leid de kabel rond een dragende structuur; bevestig de kabel met de klem. Opmerking: De pijltjes op de kabelklem geven de richting van de kabel aan.
   A. Om de kabel bij te stellen, steekt u de montagetool in de ontgrendelingsopening om de kabel los te maken.

2. Trek aan het losse uiteinde van de ophangkabel om de gewenste hoogte in te stellen.

3. Bevestig de kabelclip aan het middelste bevestigingspunt. Wanneer de luidspreker op de gewenste hoogte hangt, knipt u het overtollige kabeleinde af.

Opmerking: Verwijder rafelige uiteinden met een kniptang nadat de kabel op lengte is geknipt.

1. Verwijder de connector, sluit de bekabeling aan op de connector en plaats de connector weer terug in de luidspreker. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina 24.

Opmerking: Als u extra kabellengte wilt gebruiken, kan die in de uitsparing in de bovenkant van de luidsprekerbehuizing worden opgeborgen.

Gebruik de meegeleverde kabelbinders om de luidsprekerbekabeling aan de ophangkabel te bevestigen.

1. Draai de grille om het logo de juiste oriëntatie voor uw installatie te geven.

Opmerking: Verwijder de grille niet tenzij u de luidspreker gaat verfen. U kunt het logo verwijderen door dit van de grille los te trekken.
