Marque	Bose
Modèle	DesignMax DM5P
Type de produit	Enceinte professionnelle à installation fixe
Dimensions (diamètre du dessous)	259 mm
Dimensions (hauteur)	299 mm
Poids net (unité)	4,13 kg
Poids brut (paire)	11,00 kg
Impédance nominale	8 Ω
Puissance admissible (8 Ω)	50 W
Tension d'entrée	70 V / 100 V
Puissance assignée (70 V)	3, 6, 12, 25, 50 W
Puissance assignée (100 V)	6, 12, 25, 50 W
Plage de températures d'utilisation	0 °C à 50 °C
Coloris disponibles	Noir (RAL 9005), Blanc (RAL 9003)
Prêt à peindre	Oui, avec peinture pour polypropylène
Utilisation	Intérieur uniquement
Câble de suspension inclus	Oui, longueur 4,57 m
Charge maximale de sécurité du câble	45,36 kg
Conformité	ANSI/UL 1480A-2016
Garantie	Limitée (voir BoseProfessional.com/Warranty)
Entretien	Nettoyage avec un chiffon sec
Réparabilité	Confier à un technicien professionnel agréé

FOIRE AUX QUESTIONS - DesignMax DM5P BOSE

Comment installer l'enceinte DesignMax DM5P ?

L'installation doit être réalisée par un technicien professionnel. Utilisez le câble de suspension fourni en l'enroulant autour d'une structure porteuse, puis fixez-le avec le serre-câble. Ajustez la hauteur et coupez l'excédent. Raccordez le connecteur et insérez-le dans l'enceinte. Consultez la notice pour les détails.

Comment régler la puissance de l'enceinte ?

Tournez la prise du transformateur avec un tournevis à tête plate pour sélectionner la puissance souhaitée : 3, 6, 12, 25 ou 50 W pour une ligne 70 V ; 6, 12, 25 ou 50 W pour une ligne 100 V. La position '8Ω' est utilisée en mode basse impédance.

Quel câble utiliser pour le câblage ?

Utilisez des câbles de calibre 18 (0,8 mm²) à 14 AWG (2,1 mm²). Dénudez 6 mm de fil pour le raccordement aux bornes. Respectez les schémas de connexion fournis.

Peut-on peindre l'enceinte ?

Oui, l'enceinte est prête à peindre. Utilisez une peinture spécialement conçue pour le plastique polypropylène (PP). Vous pouvez retirer le logo pour le peindre séparément.

Quelle est la charge maximale du câble de suspension ?

La charge de sécurité maximale pour le câble de suspension inclus est de 45,36 kg (100 lb). Ne dépassez jamais cette limite.

L'enceinte est-elle adaptée à une utilisation en extérieur ?

Non, l'enceinte DesignMax DM5P est conçue pour une utilisation en intérieur uniquement. Ne l'exposez pas à l'eau, à la condensation ou à des températures extrêmes.

Que faire si le logo de la grille doit être orienté différemment ?

Tournez la grille pour orienter le logo selon votre installation. Le logo est autocollant et peut être retiré si nécessaire. Ne retirez la grille que pour la peindre.

Comment nettoyer l'enceinte ?

Nettoyez uniquement avec un chiffon sec. N'utilisez pas de savon, détergent, huile minérale, alcool ou autres produits chimiques qui pourraient endommager la surface.

Où trouver la déclaration de conformité ?

La déclaration de conformité complète est disponible à l'adresse www.Bose.com/compliance pour l'UE et le Royaume-Uni.

Comment contacter le support technique ?

Pour toute question, rendez-vous sur BoseProfessional.com ou contactez un revendeur ou distributeur agréé. Ne tentez pas de réparer l'appareil vous-même.

MODE D'EMPLOI DesignMax DM5P BOSE

Notice d'installation....10

② Pendant Conduit Adapter

1

2

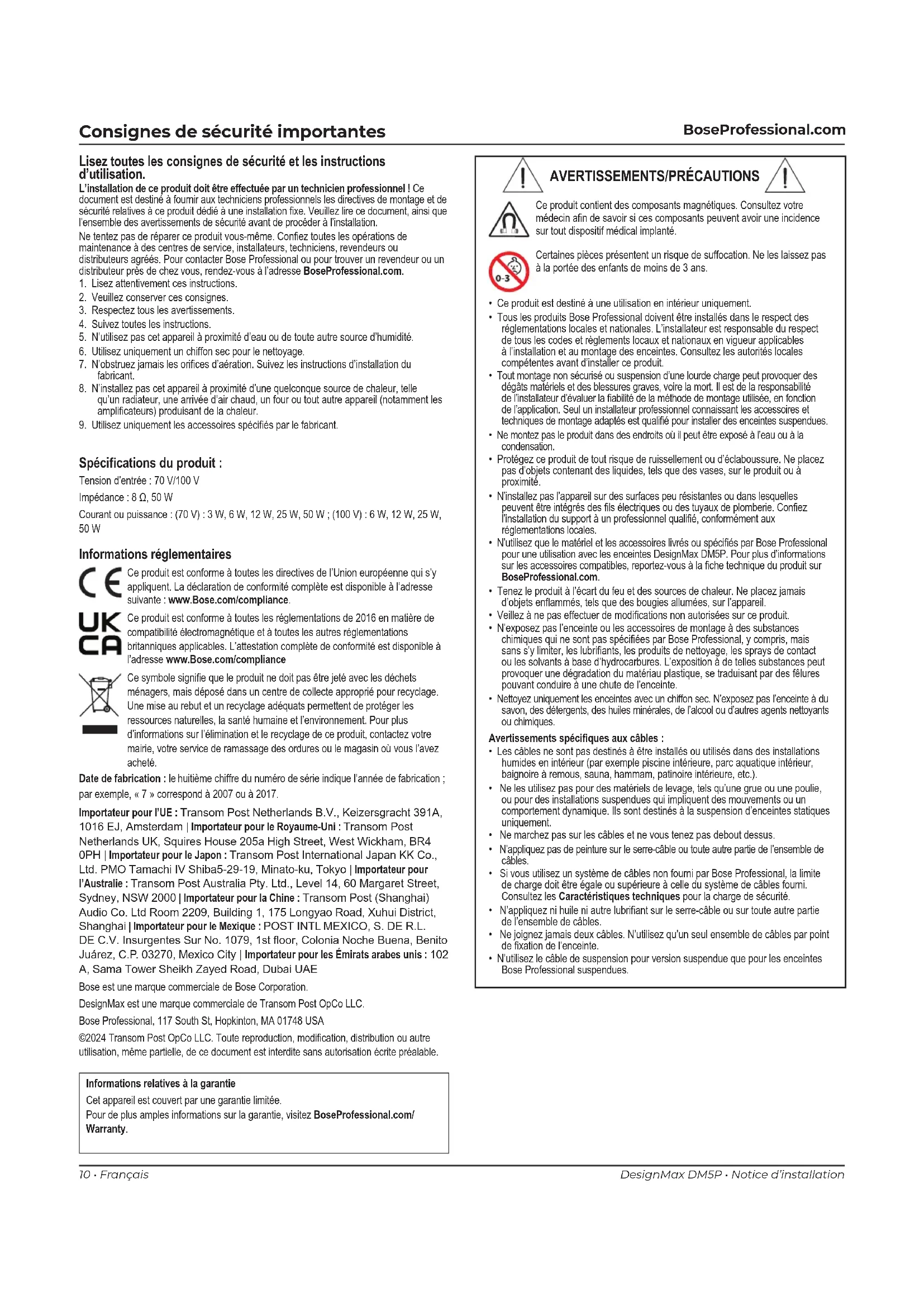

Lisez toutes les consignes de sécurité et les instructions d'utilisation.

L'installation de ce produit doit être effectuée par un technicien professionnel ! Ce document est destiné à fournir aux techniciens professionnels les directives de montage et de sécurité relatives à ce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l'ensemble des avertissements de sécurité avant de procéder à l'installation.

Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, rendez-vous à l'adresse BoseProfessional.com.

1. Lisez attentivement ces instructions.
2. Veuillez conserver ces consignes.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil à proximité d'eau ou de toute autre source d'humidité.
6. Utilisez uniquement un chiffon sec pour le nettoyage.
7. N'obstruez jamais les orifices d'aération. Suivez les instructions d'installation du fabricant.
8. N'installez pas cet appareil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur.
9. Utilisez uniquement les accessoires spécifiés par le fabricant.

Spécifications du produit :

Tension d'entrée : 70 V/100 V

Impédance : 8 Ω, 50 W

Courant ou puissance : (70 V) : 3 W, 6 W, 12 W, 25 W, 50 W ; (100 V) : 6 W, 12 W, 25 W, 50 W

Informations réglementaires

Ce produit est conforme à toutes les directives de l'Union européenne qui s'y appliquent. La déclaration de conformité complète est disponible à l'adresse suivante : www.Bose.com/compliance.

Ce produit est conforme à toutes les réglementations de 2016 en matière de compatibilité électromagnétique et à toutes les autres réglementations britanniques applicables. L'attestation complète de conformité est disponible à l'adresse www.Bose.com/compliance

Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, mais déposé dans un centre de collecte approprié pour recyclage. Une mise au rebut et un recyclage adéquats permettent de protéger les ressources naturelles, la santé humaine et l'environnement. Pour plus d'informations sur l'élimination et le recyclage de ce produit, contactez votre mairie, votre service de ramassage des ordures ou le magasin où vous l'avez acheté.

Date de fabrication : le huitième chiffre du numéro de série indique l'année de fabrication ; par exemple, « 7 » correspond à 2007 ou à 2017.

Importateur pour l'UE : Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importateur pour le Royaume-Uni : Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importateur pour le Japon : Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokyo | Importateur pour l'Australie : Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importateur pour la Chine : Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importateur pour le Mexique : POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Mexico City | Importateur pour les Émirats arabes unis : 102 A, Sama Tower Sheikh Zayed Road, Dubai UAE

Bose est une marque commerciale de Bose Corporation.

DesignMax est une marque commerciale de Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Informations relatives à la garantie

Cet appareil est couvert par une garantie limitée.

Pour de plus amples informations sur la garantie, visitez BoseProfessional.com/

Warranty.

AVERTISSEMENTS/PRÉCAUTIONS

Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif médical implanté.

Certaines pièces présentent un risque de suffocation. Ne les laissez pas à la portée des enfants de moins de 3 ans.

• Ce produit est destiné à une utilisation en intérieur uniquement.
• Tous les produits Bose Professional doivent être installés dans le respect des réglementations locales et nationales. L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'installer ce produit.
• Tout montage non sécurisé ou suspension d'une lourde charge peut provoquer des dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de l'installateur d'évaluer la fiabilité de la méthode de montage utilisée, en fonction de l'application. Seul un installateur professionnel connaissant les accessoires et techniques de montage adaptés est qualifié pour installer des enceintes suspendues.
• Ne montez pas le produit dans des endroits où il peut être exposé à l'eau ou à la condensation.
• Protégez ce produit de tout risque de ruissellement ou d'éclaboussure. Ne placez pas d'objets contenant des liquides, tels que des vases, sur le produit ou à proximité.
• N'installez pas l'appareil sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. Confiez l'installation du support à un professionnel qualifié, conformément aux réglementations locales.
• N'utilisez que le matériel et les accessoires livrés ou spécifiés par Bose Professional pour une utilisation avec les enceintes DesignMax DM5P. Pour plus d'informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur BoseProfessional.com.
• Tenez le produit à l'écart du feu et des sources de chaleur. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
• Veillez à ne pas effectuer de modifications non autorisées sur ce produit.
• N'exposez pas l'enceinte ou les accessoires de montage à des substances chimiques qui ne sont pas spécifiées par Bose Professional, y compris, mais sans s'y limiter, les lubrifiants, les produits de nettoyage, les sprays de contact ou les solvants à base d'hydrocarbures. L'exposition à de telles substances peut provoquer une dégradation du matériau plastique, se traduisant par des fêlures pouvant conduire à une chute de l'enceinte.
• Nettoyez uniquement les enceintes avec un chiffon sec. N'exposez pas l'enceinte à du savon, des détergents, des huiles minérales, de l'alcool ou d'autres agents nettoyants ou chimiques.

Avertissements spécifiques aux câbles :

• Les câbles ne sont pas destinés à être installés ou utilisés dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.).
• Ne les utilisez pas pour des matériels de levage, tels qu'une grue ou une poulie, ou pour des installations suspendues qui impliquent des mouvements ou un comportement dynamique. Ils sont destinés à la suspension d'enceintes statiques uniquement.
• Ne marchez pas sur les câbles et ne vous tenez pas debout dessus.
• N'appliquez pas de peinture sur le serre-câble ou toute autre partie de l'ensemble de câbles.
• Si vous utilisez un système de câbles non fourni par Bose Professional, la limite de charge doit être égale ou supérieure à celle du système de câbles fourni. Consultez les Caractéristiques techniques pour la charge de sécurité.
• N'appliquez ni huile ni autre lubrifiant sur le serre-câble ou sur toute autre partie de l'ensemble de câbles.
• Ne joignez jamais deux câbles. N'utilisez qu'un seul ensemble de câbles par point de fixation de l'enceinte.
• N'utilisez le câble de suspension pour version suspendue que pour les enceintes Bose Professional suspendues.

Contenu de l'emballage

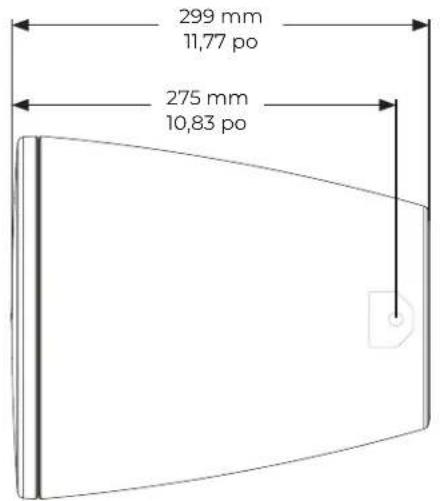

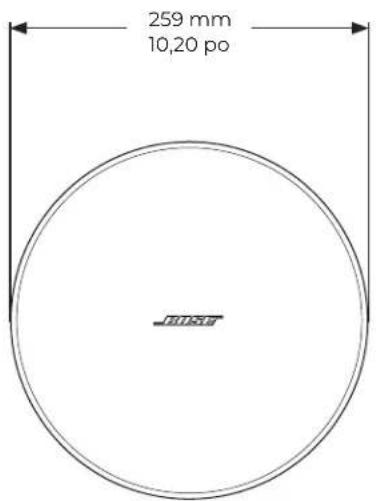

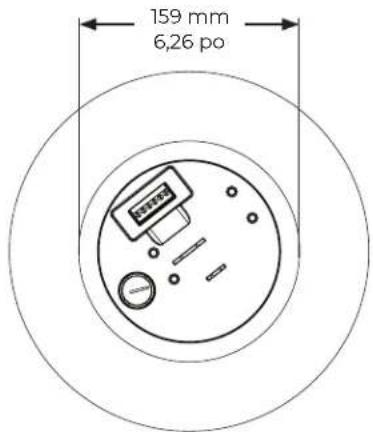

Dimensions du produit

259 mm 10,20 po Buster

299 mm 11,77 po 275 mm 10,83 po

159 mm 6,26 po

Caractéristiques techniques

Vous trouverez des caractéristiques supplémentaires dans la fiche technique des enceintes DesignMax DM5P sur BoseProfessional.com.

Caractéristiques physiques
Dimensions du produit Diamètre du dessous :259 mm(10,20 po)
Dimensions du câble Longueur : 4,57 m (15 pieds)
Charge maximale (charge de sécurité) 45,36 kg (100,0 lb)
Poids net, enceinte (seule) 4,13 kg (9,11 lb)
Poids brut (paire d'enceintes) 11,00 kg (24,25 lb)
Plage de températures d'utilisation 0 °C à 50 °C (32 °F à 122 °F)
Coloris Noir (similaire à RAL 9005);	Blanc (similaire à RAL 9003)
Prêt à peindre Choisissez une peinture	spécialement conçue pour une utilisation sur du plastique polypropylène (PP).
Extérieur Utilisation en intérieur	uniquement

1. Utilisez toujours le câble dans la limite de la charge de sécurité indiquée. Pour le câble de suspension inclus, la charge de sécurité est de 45 kg (100 livres).

Informations importantes concernant l'installation

Avant d'installer l'enceinte, veuillez consulter les Consignes de sécurité importantes sur la page 10.

Conformité aux réglementations et aux normes de sécurité en vigueur

L'enceinte DesignMax DM5P a été soumise avec succès à une phase complète de tests et elle est conforme aux spécifications et utilisations suivantes :

• Conformes à la norme ANSI/UL 1480A-2016, Enceintes destinées à un usage professionnel (sécurité) et commercial
  • Utilisation générale, catégorie UL UEAY, dossier 536835
• Convient à une installation suivant les méthodes de câblage de classe 1, 2 ou 3 selon la norme NFPA 70, National Electrical Code, 2017, Article 640

Options d'installation et accessoires

① Adaptateur pour tige filetée
② Adaptateur de conduit suspendu

1

2

Câblage de l'enceinte

Épaisseur des câbles

L'enceinte DesignMax DM5P est conçue pour fonctionner avec des câbles de taille 18 (0,8 mm²) à 14 AWG (2,1 mm²) uniquement.

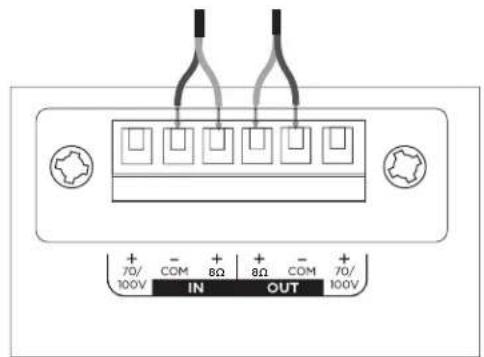

Diagrammes de connexion

Exposez six millimètres (1/4 po) de fil dénudé à relier aux bornes.

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

70/100 V 8 Ω

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/- 100V

Réglages de l'enceinte

8Ω 36 612 12 5 25 50 50 NC

** NC : pas de connexion (ne pas utiliser)* Réglage

Réglage de la prise du transformateur

Réglez la prise en la tournant. Utilisez un tournevis à tête plate.

Préparation de l'installation

Utilisation d'un câble de sécurité

Le code de l'urbanisme de certaines régions impose l'utilisation d'une méthode secondaire de fixation des enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage, choisissez une position, une méthode et des accessoires compatibles avec le code de l'urbanisme local.

Bose Professional recommande l'utilisation (A) d'un fil de sécurité ou (B) d'un câble de sécurité constituant un mécanisme de sécurisation secondaire (non fourni). Reportez-vous au schéma ci-contre à droite pour prendre connaissance des points de fixation de sécurité.

Le câble de suspension inclus peut être utilisé en tant que câble de sécurité lorsque vous utilisez les accessoires de l'adaptateur pour tige filetée ou de l'adaptateur de conduit suspendu.

Suivez les instructions du fabricant pour toute mise en œuvre d'un dispositif de sécurité secondaire.

A B

Montage de l'enceinte

Avant de commencer l'installation, veillez à ajuster le réglage de la puissance de votre enceinte.

1. Insérez le câble de suspension fourni dans le serre-câble et enroulez le câble autour d'une structure de support ; fixez le câble à l'aide du serre-câble. Remarque : des flèches indiquent la direction des câbles sur le serre-câble.
   A. Pour desserrer le câble, insérez l'outil de fixation dans l'orifice de dégagement et ajustez le câble.

2. Tirez sur l'extrémité libre du câble de suspension pour régler le câble à la hauteur souhaitée.

3. Fixez la pince du câble au point de fixation central. Une fois que vous avez atteint la hauteur d'enceinte souhaitée, coupez la longueur de câble superflue.

Remarque : coupez les filaments effilochés avec des coupe-fils après avoir taillé les câbles à la longueur voulue.

1. Retirez le connecteur, raccordez le connecteur, puis insérez à nouveau le connecteur dans l'enceinte. Consultez la section Câblage de l'enceinte à la page 12 pour plus d'informations sur le câblage.

Remarque : si vous avez l'intention d'utiliser une boucle de service, elle peut être stockée dans le boîtier pour enceinte situé sur le dessus de l'enceinte.

Utilisez les attaches de câble fournies pour fixer le câblage au câble de suspension.

1. Tournez la grille pour que l'orientation du logo soit adaptée à votre installation.

Remarque : ne retirez pas la grille à moins de la peindre. Il est possible de retirer le logo de la grille en le décollant de la surface de la grille.
