Type de produit	Haut-parleur enceinte professionnelle
Marque	Bose
Modèle	DesignMax DM6PE
Dimensions (diamètre dessous)	308 mm
Dimensions (hauteur)	374 mm
Dimensions (diamètre dessus)	200 mm
Poids net (enceinte seule)	5,66 kg
Poids brut (paire)	15,01 kg
Coloris disponibles	Noir (RAL 9005) ou Blanc (RAL 9003)
Alimentation	70 V / 100 V
Puissances disponibles (70 V)	2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W
Puissances disponibles (100 V)	5 W, 10 W, 20 W, 40 W, 80 W
Impédance nominale	8 Ω (100 W)
Utilisation extérieure	Oui, avec capot de protection IP55
Indice de protection	IP55 (avec capot)
Plage de température	-25 °C à 65 °C
Longueur du câble de suspension	4,57 m (15 ft)
Matériau du boîtier	Plastique polypropylène (PP) prêt à peindre
Peinture recommandée	Peinture spéciale pour polypropylène
Accessoires inclus	Câble de suspension, serre-câble, capot de protection, connecteur Euroblock
Installation	Par un technicien professionnel uniquement
Type de câblage	18 AWG à 14 AWG (0,8 mm² à 2,1 mm²)
Sécurité secondaire	Câble de sécurité recommandé (inclus peut servir)
Garantie	Limitée, voir BoseProfessional.com/Warranty

FOIRE AUX QUESTIONS - DesignMax DM6PE BOSE

Quelle est la puissance maximale de l'enceinte DesignMax DM6PE ?

L'enceinte peut supporter jusqu'à 100 W en mode basse impédance (8 Ω) ou jusqu'à 80 W sur lignes 70 V/100 V.

Comment choisir la puissance de l'enceinte ?

Utilisez un tournevis plat pour tourner le sélecteur de prise du transformateur. Les valeurs disponibles sont indiquées sur le bornier : 2,5/5/10/20/40/80 W en 70 V et 5/10/20/40/80 W en 100 V.

L'enceinte peut-elle être utilisée en extérieur ?

Oui, elle est conçue pour une installation extérieure directe à condition d'utiliser le capot de protection des entrées fourni, garantissant un indice IP55.

Comment peindre l'enceinte DesignMax DM6PE ?

Choisissez une peinture spécialement conçue pour le polypropylène (PP). Retirez la grille et le logo si nécessaire, puis peignez uniformément. Laissez sécher complètement avant la remise en service.

Quel type de câble utiliser pour le câblage ?

Utilisez des câbles de section 18 AWG (0,8 mm²) à 14 AWG (2,1 mm²). Dénudez 6 mm de fil pour le branchement sur le connecteur Euroblock.

Faut-il un câble de sécurité supplémentaire ?

Oui, pour respecter les codes du bâtiment, il est recommandé d'installer une fixation secondaire. Le câble de suspension inclus peut servir de câble de sécurité.

Quelle est la hauteur de suspension maximale ?

La longueur du câble de suspension est de 4,57 m. La charge maximale de sécurité (câble) est de 45,36 kg, bien supérieure au poids de l'enceinte (5,66 kg).

L'installation peut-elle être réalisée soi-même ?

Non, l'installation doit être effectuée par un technicien professionnel conformément aux réglementations locales. Une installation incorrecte présente des risques de chute et de blessures.

Comment nettoyer l'enceinte ?

Utilisez uniquement un chiffon sec. N'utilisez pas de savon, détergent, alcool ou autres produits chimiques qui pourraient endommager le plastique.

Où trouver la fiche technique complète ?

La fiche technique détaillée est disponible sur le site BoseProfessional.com, section DesignMax DM6PE. Vous y trouverez des caractéristiques supplémentaires et des schémas de montage.

MODE D'EMPLOI DesignMax DM6PE BOSE

Notice d'installation....10

② Pendant Conduit Adapter

Wiring the Loudspeaker

Wire Gauge

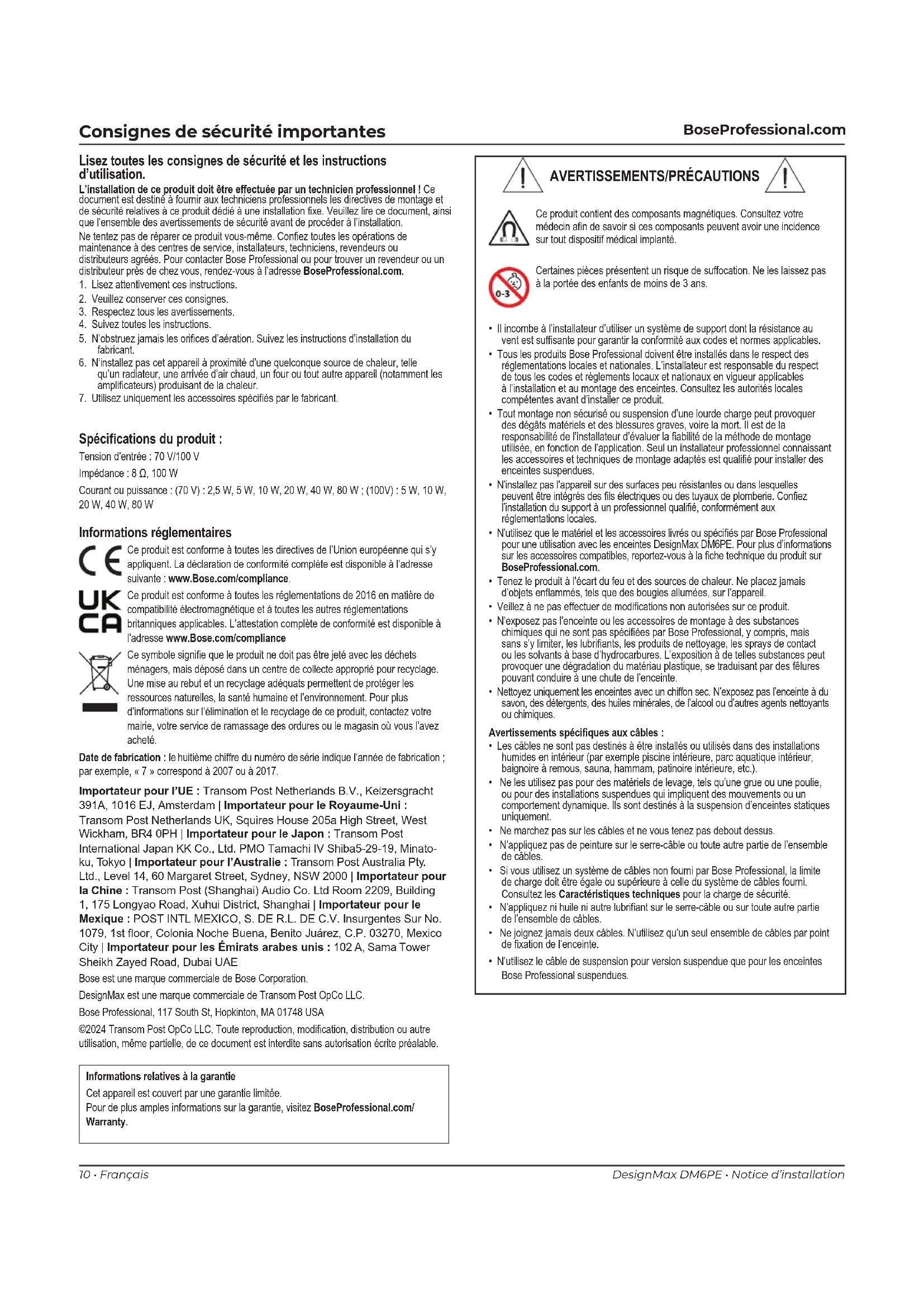

Lisez toutes les consignes de sécurité et les instructions d'utilisation.

L'installation de ce produit doit être effectuée par un technicien professionnel ! Ce document est destiné à fournir aux techniciens professionnels les directives de montage et de sécurité relatives à ce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l'ensemble des avertissements de sécurité avant de procéder à l'installation. Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, rendez-vous à l'adresse BoseProfessional.com.

1. Lisez attentivement ces instructions.
2. Veuillez conserver ces consignes.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. N'obstruez jamais les orifices d'aération. Suivez les instructions d'installation du fabricant.
6. N'installez pas cet appareil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur.
7. Utilisez uniquement les accessoires spécifiés par le fabricant.

Spécifications du produit :

Tension d'entrée : 70 V/100 V

Impédance : 8 Ω, 100 W

Courant ou puissance : (70 V) : 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W ; (100V) : 5 W, 10 W, 20 W, 40 W, 80 W

Informations réglementaires

Ce produit est conforme à toutes les directives de l'Union européenne qui s'y appliquent. La déclaration de conformité complète est disponible à l'adresse suivante : www.Bose.com/compliance.

Ce produit est conforme à toutes les réglementations de 2016 en matière de compatibilité électromagnétique et à toutes les autres réglementations britanniques applicables. L'attestation complète de conformité est disponible à l'adresse www.Bose.com/compliance

Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, mais déposé dans un centre de collecte approprié pour recyclage. Une mise au rebut et un recyclage adéquats permettent de protéger les ressources naturelles, la santé humaine et l'environnement. Pour plus d'informations sur l'élimination et le recyclage de ce produit, contactez votre mairie, votre service de ramassage des ordures ou le magasin où vous l'avez acheté.

Date de fabrication : le huitième chiffre du numéro de série indique l'année de fabrication ; par exemple, « 7 » correspond à 2007 ou à 2017.

Importateur pour l'UE : Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importateur pour le Royaume-Uni : Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importateur pour le Japon : Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minatoku, Tokyo | Importateur pour l'Australie : Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importateur pour la Chine : Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importateur pour le Mexique : POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Mexico City | Importateur pour les Émirats arabes unis : 102 A, Sama Tower Sheikh Zayed Road, Dubai UAE

Bose est une marque commerciale de Bose Corporation.

DesignMax est une marque commerciale de Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Informations relatives à la garantie

Cet appareil est couvert par une garantie limitée.

Pour de plus amples informations sur la garantie, visitez BoseProfessional.com/

Warranty.

AVERTISSEMENTS/PRÉCAUTIONS

Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif médical implanté.

Certaines pièces présentent un risque de suffocation. Ne les laissez pas à la portée des enfants de moins de 3 ans.

• Il incombe à l'installateur d'utiliser un système de support dont la résistance au vent est suffisante pour garantir la conformité aux codes et normes applicables.
• Tous les produits Bose Professional doivent être installés dans le respect des réglementations locales et nationales. L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'installer ce produit.
• Tout montage non sécurisé ou suspension d'une lourde charge peut provoquer des dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de l'installateur d'évaluer la fiabilité de la méthode de montage utilisée, en fonction de l'application. Seul un installateur professionnel connaissant les accessoires et techniques de montage adaptés est qualifié pour installer des enceintes suspendues.
• N'installez pas l'appareil sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. Confiez l'installation du support à un professionnel qualifié, conformément aux réglementations locales.
• N'utilisez que le matériel et les accessoires livrés ou spécifiés par Bose Professional pour une utilisation avec les enceintes DesignMax DM6PE. Pour plus d'informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur BoseProfessional.com.
• Tenez le produit à l'écart du feu et des sources de chaleur. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
• Veillez à ne pas effectuer de modifications non autorisées sur ce produit.
• N'exposez pas l'enceinte ou les accessoires de montage à des substances chimiques qui ne sont pas spécifiées par Bose Professional, y compris, mais sans s'y limiter, les lubrifiants, les produits de nettoyage, les sprays de contact ou les solvants à base d'hydrocarbures. L'exposition à de telles substances peut provoquer une dégradation du matériau plastique, se traduisant par des fêlures pouvant conduire à une chute de l'enceinte.
• Nettoyez uniquement les enceintes avec un chiffon sec. N'exposez pas l'enceinte à du savon, des détergents, des huiles minérales, de l'alcool ou d'autres agents nettoyants ou chimiques.

Avertissements spécifiques aux câbles :

• Les câbles ne sont pas destinés à être installés ou utilisés dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.).
• Ne les utilisez pas pour des matériels de levage, tels qu'une grue ou une poulie, ou pour des installations suspendues qui impliquent des mouvements ou un comportement dynamique. Ils sont destinés à la suspension d'enceintes statiques uniquement.
• Ne marchez pas sur les câbles et ne vous tenez pas debout dessus.
• N'appliquez pas de peinture sur le serre-câble ou toute autre partie de l'ensemble de câbles.
• Si vous utilisez un système de câbles non fourni par Bose Professional, la limite de charge doit être égale ou supérieure à celle du système de câbles fourni. Consultez les Caractéristiques techniques pour la charge de sécurité.
• N'appliquez ni huile ni autre lubrifiant sur le serre-câble ou sur toute autre partie de l'ensemble de câbles.
• Ne joignez jamais deux câbles. N'utilisez qu'un seul ensemble de câbles par point de fixation de l'enceinte.
• N'utilisez le câble de suspension pour version suspendue que pour les enceintes Bose Professional suspendues.

Contenu de l'emballage

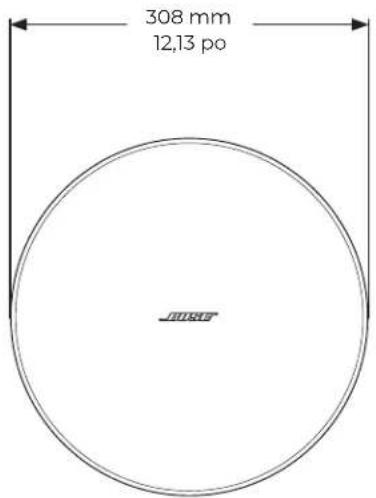

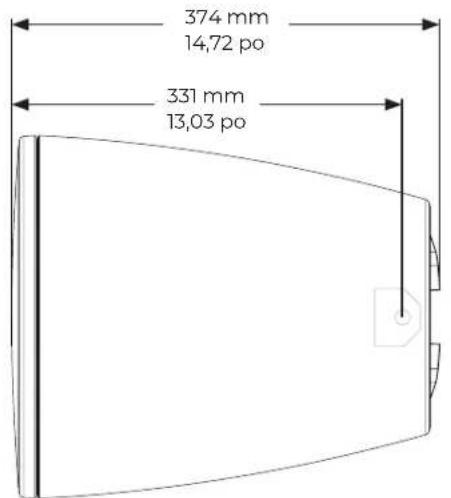

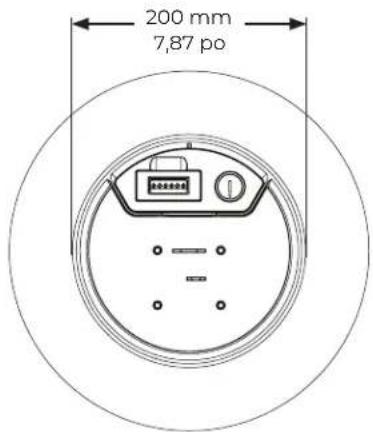

Dimensions du produit

308 mm 12,13 po JURF

374 mm 14,72 po 331 mm 13,03 po

200 mm 7,87 po

Caractéristiques techniques

Vous trouverez des caractéristiques supplémentaires dans la fiche technique du produit DesignMax DM6PE sur BoseProfessional.com.

Caractéristiques physiques
Dimensions du produit Diamètre du dessous : 308 mm (12,13 po)
	Hauteur : 374 mm (14,72 po)
	Diamètre du dessus : 200 mm ('7,87 po)
Dimensions du câble Longueur : 4,57 m (15 pieds)
	Diamètre : 2 mm (0,08 po)
Charge maximale (charge de sécurité)1	45,36 kg (100,0 lb)
Poids net, enceinte (seule) 5,66 kg (12,48 lb)
Poids brut (paire d'enceintes) 15,01 kg (33,09 lb)
Plage de températures d'utilisation	-25 °C à 65 °C (-13 °F à 149 °F)
Coloris Noir (similaire à RAL 9005); Blanc (similaire à RAL 9003)
Prêt à peindre Choisissez une peinture spécialement conçue pour une utilisation sur du plastique polypropylène (PP).
Extérieur Conçue pour les installations extérieures à exposition directe lorsqu'elle est utilisée avec le capot de protection des entrées résistant aux intempéries (IP55 selon la norme EN60529).

1. Utilisez toujours le câble dans la limite de la charge de sécurité indiquée. Pour le câble de suspension inclus, la charge de sécurité est de 45 kg (100 livres).

Informations importantes concer-nant l'installation

Avant d'installer l'enceinte, veuillez consulter les Consignes de sécurité importantes sur la page 10.

Conformité aux réglementations et aux normes de sécurité en vigueur

L'enceinte DesignMax DM6PE a été soumise avec succès à une phase complète de tests et elle est conforme aux spécifications et utilisations suivantes :

• Conformes à la norme ANSI/UL 1480A-2016, Enceintes destinées à un usage professionnel (sécurité) et commercial
• Utilisation générale, catégorie UL UEAY, dossier S36835
  • L'enceinte DesignMax DM6PE convient à une utilisation en extérieur dans des environnements humides
• Convient à une installation suivant les méthodes de câblage de classe 1, 2 ou 3 selon la norme NFPA 70, National Electrical Code, 2017, Article 640

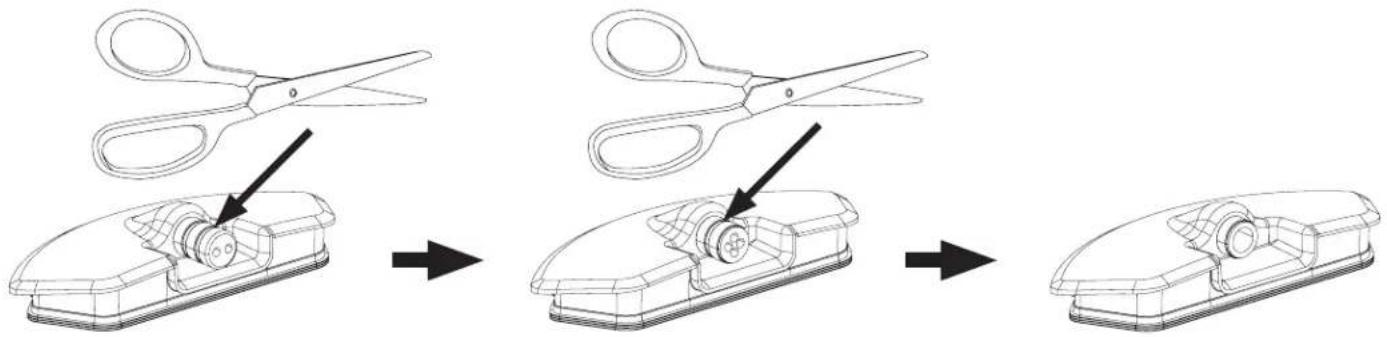

Préparation du capot de protection des entrées

Le capot de protection des entrées est conçu pour trois scénarios de câblage différents. Pour modifier la configuration du capot de protection des entrées en fonction de votre scénario de câblage, découpez le long de la perforation du conduit en caoutchouc.

Remarque : l'usage en intérieur uniquement ne nécessite pas l'utilisation du capot de protection des entrées.

Entrée simple Entrée et sortie Ouvert

Remarque : en cas d'utilisation d'un conduit en caoutchouc largement ouvert, il est de la responsabilité de l'installateur d'assurer l'étanchéité du connecteur Euroblock contre la pénétration d'eau.

Options d'installation et accessoires

① Adaptateur pour tige filetée
② Adaptateur de conduit suspendu

Câblage de l'enceinte

Épaisseur des câbles

l'enceinte DesignMax DM6PE est conçue pour fonctionner avec des câbles de taille 18 (0,8 mm²) à 14 AWG (2,1 mm²) uniquement.

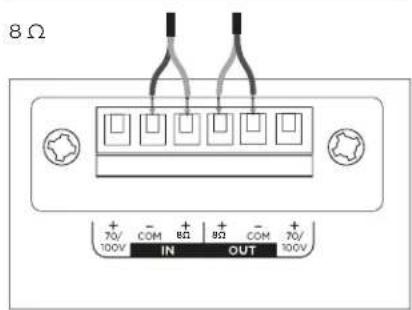

Diagrammes de connexion

Exposez six millimètres (1/4 po) de fil dénudé à relier aux bornes.

70/100 V + - 70/ COM + + 100V IN OUT 70/ 100V

8 Ω + 70/- 100V IN OUT + 8Ω + 8Ω - COM + 70/ 100V

Réglages de l'enceinte

10 20 20 40 40 80 90 5 10 5 5°C U8

* Réglage d'usine par défaut
** NC : pas de connexion (ne pas utiliser)

Réglage de la prise du transformateur

Réglez la prise en la tournant. Utilisez un tournevis à tête plate.

Préparation de l'installation

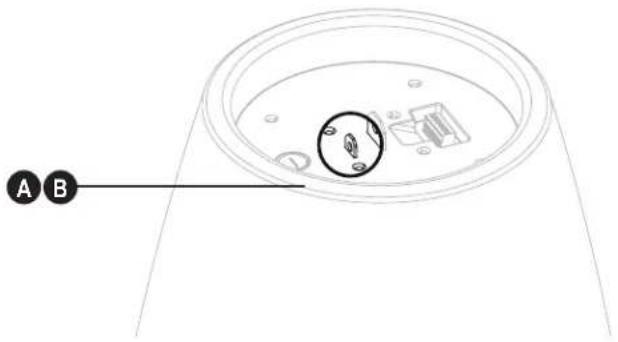

Utilisation d'un câble de sécurité

Le code de l'urbanisme de certaines régions impose l'utilisation d'une méthode secondaire de fixation des enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage, choisissez une position, une méthode et des accessoires compatibles avec le code de l'urbanisme local.

Bose Professional recommande l'utilisation (A) d'un fil de sécurité ou (B) d'un câble de sécurité constituant un mécanisme de sécurisation secondaire (non fourni). Reportez-vous au schéma ci-contre à droite pour prendre connaissance des points de fixation de sécurité.

Le câble de suspension inclus peut être utilisé en tant que câble de sécurité lorsque vous utilisez les accessoires de l'adaptateur pour tige filetée ou de l'adaptateur de conduit suspendu.

Suivez les instructions du fabricant pour toute mise en œuvre d'un dispositif de sécurité secondaire.

A B

Montage de l'enceinte

Avant de commencer l'installation, veillez à ajuster le réglage de la puissance de votre enceinte.

1. Insérez le câble de suspension fourni dans le serre-câble et enroulez le câble autour d'une structure de support ; fixez le câble à l'aide du serre-câble. Remarque : des flèches indiquent la direction des câbles sur le serre-câble. A. Pour desserrer le câble, insérez l'outil de fixation dans l'orifice de dégagement et ajustez le câble.
2. Tirez sur l'extrémité libre du câble de suspension pour régler le câble à la hauteur souhaitée.
3. Fixez la pince du câble au point de fixation central. Une fois que vous avez atteint la hauteur d'enceinte souhaitée, coupez la longueur de câble superflue. Remarque : coupez les filaments effilochés avec des coupe-fils après avoir taillé les câbles à la longueur voulue.
4. Pour les installations où l'enceinte peut être exposée à l'eau ou à la condensation, insérez le câblage de l'enceinte dans la gaine en caoutchouc du capot de protection des entrées (voir Préparation du capot de protection des entrées à la page 12).
5. Retirez le connecteur, raccordez le connecteur, puis insérez à nouveau le connecteur dans l'enceinte. Consultez la section Câblage de l'enceinte à la page 12 pour plus d'informations sur le câblage.
6. Pour les installations où l'enceinte peut être exposée à l'eau ou à la condensation, placez le capot de protection des entrées sur le connecteur et pressez-le fermement contre l'enceinte pour assurer une étanchéité parfaite.
   Utilisez les attaches de câble fournies pour fixer le câblage au câble de suspension.
7. Tournez la grille pour que l'orientation du logo soit adaptée à votre installation.

Remarque : ne retirez pas la grille à moins de la peindre. Il est possible de retirer le logo de la grille en le décollant de la surface de la grille.
