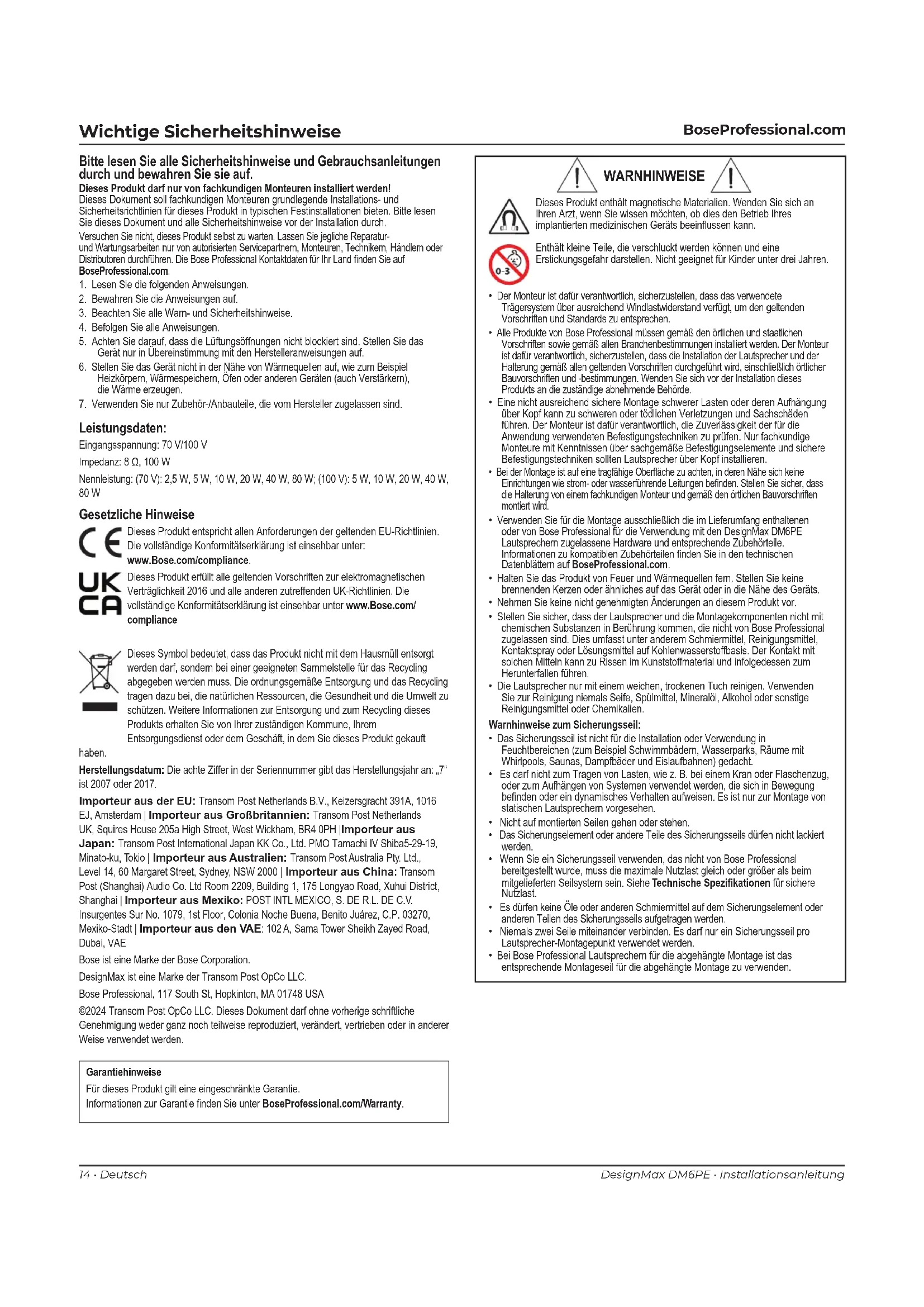

A B14 • Deutsch DesignMax DM6PE • Installationsanleitung BoseProfessional.com Wichtige Sicherheitshinweise Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf. Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses Produkt in typischen Festinstallationen bieten. Bitte lesen Sie dieses Dokument und alle Sicherheitshinweise vor der Installation durch. Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land nden Sie auf BoseProfessional.com.

1. Lesen Sie die folgenden Anweisungen.

2. Bewahren Sie die Anweisungen auf.

3. Beachten Sie alle Warn- und Sicherheitshinweise.

4. Befolgen Sie alle Anweisungen.

5. Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Stellen Sie das

Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.

6. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel

Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.

7. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

Gesetzliche Hinweise Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter: www.Bose.com/compliance. Dieses Produkt erfüllt alle geltenden Vorschriften zur elektromagnetischen Verträglichkeit 2016 und alle anderen zutreffenden UK-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/ compliance Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben. Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: „7“ ist 2007 oder 2017. Importeur aus der EU: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importeur aus Großbritannien: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH |Importeur aus Japan: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio | Importeur aus Australien: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importeur aus China: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importeur aus Mexiko: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st Floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Mexiko-Stadt | Importeur aus den VAE: 102 A, Sama Tower Sheikh Zayed Road, Dubai, VAE Bose ist eine Marke der Bose Corporation. DesignMax ist eine Marke der Transom Post OpCo LLC. Bose Professional, 117 South St, Hopkinton, MA 01748 USA ©2024 Transom Post OpCo LLC. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden. Garantiehinweise Für dieses Produkt gilt eine eingeschränkte Garantie. Informationen zur Garantie nden Sie unter BoseProfessional.com/Warranty. Leistungsdaten: Eingangsspannung: 70 V/100 V Impedanz: 8 Ω, 100 W Nennleistung: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W WARNHINWEISE Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinussen kann. Enthält kleine Teile, die verschluckt werden können und eine Erstickungsgefahr darstellen. Nicht geeignet für Kinder unter drei Jahren.

• Der Monteur ist dafür verantwortlich, sicherzustellen, dass das verwendete Trägersystem über ausreichend Windlastwiderstand verfügt, um den geltenden Vorschriften und Standards zu entsprechen.

• Alle Produkte von Bose Professional müssen gemäß den örtlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.

• Eine nicht ausreichend sichere Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist dafür verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten Befestigungstechniken zu prüfen. Nur fachkundige Monteure mit Kenntnissen über sachgemäße Befestigungselemente und sichere Befestigungstechniken sollten Lautsprecher über Kopf installieren.

• Bei der Montage ist auf eine tragfähige Oberäche zu achten, in deren Nähe sich keine Einrichtungen wie strom- oder wasserführende Leitungen benden. Stellen Sie sicher, dass die Halterung von einem fachkundigen Monteur und gemäß den örtlichen Bauvorschriften montiert wird.

• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose Professional für die Verwendung mit den DesignMax DM6PE Lautsprechern zugelassene Hardware und entsprechende Zubehörteile. Informationen zu kompatiblen Zubehörteilen nden Sie in den technischen Datenblättern auf BoseProfessional.com.

• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.

• Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.

• Stellen Sie sicher, dass der Lautsprecher und die Montagekomponenten nicht mit chemischen Substanzen in Berührung kommen, die nicht von Bose Professional zugelassen sind. Dies umfasst unter anderem Schmiermittel, Reinigungsmittel, Kontaktspray oder Lösungsmittel auf Kohlenwasserstoffbasis. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.

• Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien. Warnhinweise zum Sicherungsseil:

• Das Sicherungsseil ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädern, Wasserparks, Räume mit Whirlpools, Saunas, Dampfbäder und Eislaufbahnen) gedacht.

• Es darf nicht zum Tragen von Lasten, wie z. B. bei einem Kran oder Flaschenzug, oder zum Aufhängen von Systemen verwendet werden, die sich in Bewegung benden oder ein dynamisches Verhalten aufweisen. Es ist nur zur Montage von statischen Lautsprechern vorgesehen.

• Nicht auf montierten Seilen gehen oder stehen.

• Das Sicherungselement oder andere Teile des Sicherungsseils dürfen nicht lackiert werden.

• Wenn Sie ein Sicherungsseil verwenden, das nicht von Bose Professional bereitgestellt wurde, muss die maximale Nutzlast gleich oder größer als beim mitgelieferten Seilsystem sein. Siehe Technische Spezikationen für sichere Nutzlast.

• Es dürfen keine Öle oder anderen Schmiermittel auf dem Sicherungselement oder anderen Teilen des Sicherungsseils aufgetragen werden.

• Niemals zwei Seile miteinander verbinden. Es darf nur ein Sicherungsseil pro Lautsprecher-Montagepunkt verwendet werden.

• Bei Bose Professional Lautsprechern für die abgehängte Montage ist das entsprechende Montageseil für die abgehängte Montage zu verwenden.Deutsch • 15Installationsanleitung • DesignMax DM6PE BoseProfessional.com Übersicht Verpackungsinhalt

×2 ×8 ×2×2 ×2 Produktabmessungen Technische Spezifikationen Weitere technische Spezifikationen können Sie den technischen Datenblättern für den DesignMaxDM6PE Lautsprecher auf BoseProfessional. com entnehmen. Material, Abmessungen, Gewicht Produktabmessungen Durchmesser unten: 308mm Höhe: 374mm Durchmesser oben: 200mm Kabelabmessungen Länge: 4,57m Durchmesser: 2mm Max. Last (sichere Arbeitslast)

45,36kg Nettogewicht– Lautsprecher (1Stück) 5,66kg Versandgewicht (2Stück) 15,01kg Betriebstemperaturbereich –25 °C bis 65 °C (–13 °F bis 149 °F) Farbe Schwarz (ähnlich RAL 9005), Weiß (ähnlich RAL 9003) Lackierbar Wählen Sie eine Lackierung, die speziell für den Gebrauch auf Polypropylen-Plastik (PP) entwickelt wurde. Einsatzbereich In Kombination mit der im Lieferumfang enthaltenen wetterbeständigen Abdeckung der Anschlüsse für Installationen im Freien mit direkter Wettereinwirkung geeignet (IP55gemäßEN60529).

1. Verwenden Sie das Seil ausschließlich bis zur angegebenen sicheren

Arbeitslast. Die sichere Arbeitslast des im Lieferumfang enthaltenen Montageseils beträgt 45kg. Wichtige Installationshinweise Bitte lesen Sie vor der Installation des Lautsprechers den Abschnitt Wichtige Sicherheitshinweise auf Seite14. Sicherheitshin weise und gesetzliche Bestimmungen Der DesignMaxDM6PE Lautsprecher hat umfassende Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen:

• Zertifiziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial& Professional Use

• Allgemeine Gebrauchsfähigkeit– UL-Kategorie UEAY, AktenzeichenS36835

• Der DesignMaxDM6PE ist für die Verwendung im Freien unter feuchten Bedingungen geeignet

• Geeignet für die Installation mit Class1, Class2 und Class3 Verkabelungsverfahren gemäß NFPA70, National Electrical Code, 2017,Article640 374mm 200mm 308mm 331mm16 • Deutsch DesignMax DM6PE • Installationsanleitung BoseProfessional.com Systemeinrichtung Verkabeln des Lautsprechers Kabeldurchmesser Der DesignMaxDM6PE Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18AWG (0,8mm

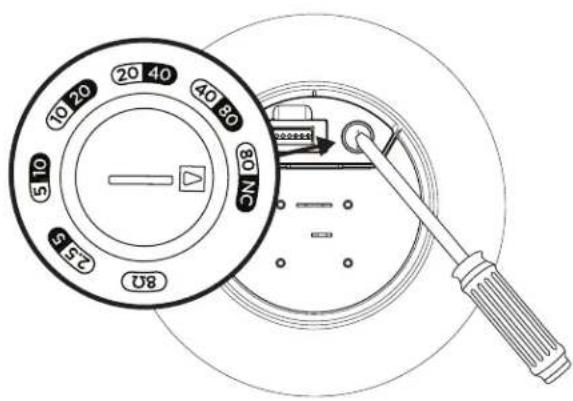

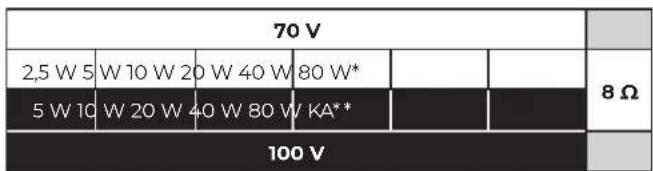

) entwickelt. Anschlussdiagramme Isolieren Sie einen Teil des Drahtes (6mm) für den Anschluss an die Anschlüsse ab. Lautsprechereinstellungen 70V 2,5W 5W 10W 20W 40W 80W* 8 Ω 5W 10W 20W 40W 80W KA* * 100V ** KA: Kein Anschluss (nicht verwenden)* Werkseinstellung Einstellen des Leistungsabgriffes am Übertrager Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür einen Schlitzschraubendreher.

Vorbereitung der Abdeckung der Anschlüsse Die Abdeckung der Anschlüsse ist für drei verschiedene Anschlussarten geeignet. Um die Abdeckung an die gewünschte Anschlussart anzupassen, schneiden Sie die Gummiummantelung entlang der entsprechenden Perforation ab. Hinweis: Bei Verwendung ausschließlich im Innenbereich ist eine Abdeckung der Anschlüsse nicht notwendig. Einzelanschluss Ein- und Ausgang Große Öffnung 70/100V

Installationsoptionen und Montagezubehör q Gewindestangenadapter w Kabelschutzrohradapter für die abgehängte Montage Hinweis: Wird die große Öffnung der Gummiummantelung verwendet, ist der Monteur dafür verantwortlich, sie so abzudichten, dass der Euroblock-Anschluss vor eindringendem Wasser geschützt ist. q wDeutsch • 17Installationsanleitung • DesignMax DM6PE BoseProfessional.com Installation

Befestigung des Lautsprechers Stellen Sie vor der Installation sicher, dass die Übertragerabgriffe korrekt eingestellt sind. 1. Führen Sie das mitgelieferte Montageseil einseitig durch das Sicherungselement und wickeln Sie das Seil um eine tragende Konstruktion. Sichern Sie das Seil mit dem Sicherungselement. Hinweis: Pfeile auf dem Sicherungselement zeigen die Seilrichtung an. A. Um das Seil zu lösen, führen Sie das Sicherungselementwerkzeug in die Entriegelungsöffnung ein und passen Sie das Seil an.

2. Ziehen Sie am losen Ende des Montageseils, um das Seil auf die gewünschte Höhe zu bringen.

3. Befestigen Sie die Seilschelle am mittleren Befestigungspunkt. Schneiden Sie anschließend die überschüssige Seillänge ab. Hinweis: Schneiden Sie ausgefranste Drähte nach dem Anpassen der Länge mit einem Drahtschneider ab. 4. Führen Sie die Lautsprecherkabel bei Installationen an Orten, an denen das Produkt starker Feuchtigkeit ausgesetzt ist oder Kondenswasser auftreten kann, durch die Gummiummantelung der Abdeckung der Anschlüsse (siehe Vorbereitung der Abdeckung der Anschlüsse auf Seite16). 5. Entfernen Sie den Anschlussstecker, verkabeln Sie ihn und setzen Sie ihn wieder in den Lautsprecher ein. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite16. 6. Positionieren Sie die Abdeckung der Anschlüsse bei Installationen an Orten, an denen das Produkt starker Feuchtigkeit ausgesetzt ist oder Kondenswasser auftreten kann, über den Anschlüssen und drücken Sie sie fest auf den Lautsprecher, um die Abdeckung abzudichten. Verwenden Sie die mitgelieferten Kabelbinder, um die Verkabelung am Montageseil zu befestigen.

7. Drehen Sie das Abdeckgitter, sodass das Logo als Orientierung für Ihre Installation dienen kann.

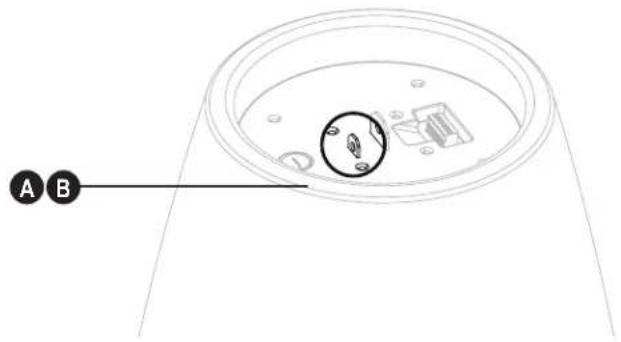

Hinweis: Das Abdeckgitter darf nur zum Lackieren entfernt werden. Sie können das Logo entfernen, indem Sie es von der Oberfläche des Abdeckgitters abziehen. Vorbereitung der Montage Verwendung eines Sicherungsseils Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Lautsprecher an einer tragenden Konstruktion zusätzlich abzusichern. Wählen Sie eine Montageposition und -methode sowie Werkzeuge, die den örtlichen Bauvorschriften entsprechen. Bose Professional empfiehlt die Verwendung (A) eines Sicherungsdrahtes oder (B) eines Sicherungsseils zur zusätzlichen Absicherung der Konstruktion (nicht im Lieferumfang enthalten). Befestigungspunkte für Sicherheitsaufhängungen können Siedem Diagramm auf der rechten Seite entnehmen. Das mitgelieferte Montageseil kann als Sicherungsseil verwendet werden, wenn der Gewindestangenadapter oderderKabelschutzrohradapter für die abgehängte Montagedabei verwendet werden. Befolgen Sie bei der Montage zusätzlicher Sicherheits- mechanismen die Anweisungen des Herstellers. A B18 • Italiano DesignMax DM6PE • Guida all'installazione BoseProfessional.com Informazioni importanti sulla sicurezza Leggere e conservare tutte le istruzioni per la sicurezza e per l'uso. Questo prodotto deve essere installato esclusivamente da installatori professionisti. Il presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per l’installazione e la sicurezza di questo prodotto in tipici sistemi da installazione ssa. Prima dell’installazione, leggere questo documento e le avvertenze sulla sicurezza. Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgersi ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visitare BoseProfessional.com.
