BEDIENUNGSANLEITUNG AMM108 BOSE

Produktanleitung. 17

Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf.

Dieses Produktarf nur von fachkundigen Monteuren installiert werden!

Dieses Dokument soll Anwendern lediglich Sicherheitsrichtlinien sowie Informationen für eine einfache Installation bieten. Sollte diese Produkt dauerhaft in einer festen Installation montiert oder aufgehigt werden, lesen Sieitte vor der Montage des Produkts die gesamte relevante Dokumentation von Bose (siehe Zusätzliche Produktdokumentation) sowie der Hersteller samtlicher weiterer Installationskomponenten.

Versuchen Sie nicht,这点 Productkast. und Wartungsarbeiten nur von autorisierten Servicepartners, Monteuren, Technikern, Handlern oder Distributoren durchfuhren. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf PRO.BOSE.COM.

Dieser Warnhinweis auf dem Produkt weist auf wichtige Bedien- und Wartungsinformationen in dieser Anleitung hin.

Dieses Produkt enthalt magnetische Materialien. Wenden Sie sich an ihren Arzt, wenn Sie wollen, ob sie den Betrieb ihres implantierten medizinischen Geräts beeinfüssen kann.

Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist davon verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieser Produkte an die zuständige abnehmende Behörde.

Installierte Lautspricher erfordern regelmäßige Inspektion und Rounewartung, um die ordnungsgemäß Funktion und den sicheren Betrieb zu gewährleisten. Überprüfen Sie die Befestigungselemente und das Zubehör auf Anzeichen von Korrosion, Verbiegen oder andere Zustände, die die strukturelle Integrität verringn können. Ersetzen Sie abgenutzte oder beschädigte Teile thereof.

Nehmen Sie keine nicht genehmigten Änderungen an thisem Produkt vor.

Bei der Montage ist auf eine tragfähige Oberfläche zuchten, in deren Näre sich keine Einrichtungen wie strom- oder wasserführunge Leitungen befinden. Stellen Sie safer, dass die Halterung von einem fachkundigen Monteur und gemäß den örtlichen Bauvorschriften montiert wird.

Montieren oder platzieren Sie das Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern, Wärmespeichern oder anderen Geräten (auch Verständern), die Wärme erzeugen.

Verwenden Sie das Produkt nicht in Fahrzeugen oder Booten.

Aufgrund der Belüftungsanforderungen sollen den Sie das Produkt nicht in einem geschlossenen Raum, zum Beispiel in einer Wandnische oder in einem geschlossenen Schrank, aufstellen.

Schützen Sie这点 Produkte vor tropfenden oder spritzenden Flüssigkeiten und stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (z. B. Vasan) auf das Produkt oder in die Höhe des Produkts.

Montieren Sie das Produkt nicht an Orten, an denen Kondenswasser auftreten kann.

Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbadern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen) gedacht.

Eine nicht ausreichend sichere Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist davon verantwortlich, die Zuverlösigkeit der für die Anwendung verwendenten Befestigungstechniken zu prüfen. Nur fachkundige Monteure mit Kenntnissen über sachgemäß Befestigungselemente und sichere Befestigungstechniken sollen den Lautspeicher über Kopf installmentieren.

Stellen Sie sichere, dass der Lautsprecher und die Montagekomponenten nicht mit chemischen Substanzen in Berührungkommen, die nicht von Bose zugelassen sind. Dies umfasst unter anderen Schmiermittel, Reinigungsmittel, Kontaktspray oder Lösungsmittel auf Kohlenwasserstoffbasis. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgodessen zum Herunterfallen führen.

Gesetzliche Hinweise

Modellnummer:AMM108

Die Bose Corporation erkläriert hiermit, dass这点 Produkt die wesentlichen Anforderungen und andere relevante Bestimmungen der Richtlinie 2014/35/EU und weitere geltende EU-Richtlinien erfüllt. Die vollständige Konformitätserklärung ist einsebar unter: www.Bose.com/compliance.

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmull entsorgt werden darf, sondern bei einer geeigneten Recycling-Sammelstelle abgegeben werden muss. Die ordnungsgemäß Entsorgung und das Recycling-tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling这点e Produkte erhalten Sie von Ihrer zuständigen Komme, Ihrem Entsorgungsdension oder dem Geschäft, in dem Sie这点e Produkt gekauft haben.

Tabelle zur Einschränkung gefährlicher Stoffe für China

Namen und Inhalt der giftigen oder gefährlichen Stoffe oder Elemente
Gefährliche Stoffe oder Elemente
Name des Tels	Blei(Pb)	Quecksilber(Hg)	Kadmium(Cd)	Sechswertig(CR(VI))	Polybromiertes Bilphenyl (PBB)	Polybromierter Diphenylether (PBDE)
PCBs X O O O O	0 0
Metalleite X O	0 0 0	0
Kunststoffeile	0 0 0	0 0 0
Laufsprecher X	0 0 0	0 0
Kabel X O O O	0 0
These Tabelle wurde in Übereinstimmung mit den Bestimmungen von SJ/T 11364 erstellt.						15
O: Gibt an, dass dieser giftige oder gefährliche Stoff, der in allen homogenen Materialien für diesen Teil enthalten ist, unter den Grenzwertern gemäß GB/T 26572 liegt.
X: Gibt an, dass dieser giftige oder gefährliche Stoff, der in mindestens einem der homogenen Materialien enthalten ist, die für diesen Teil verwendet wurden, über den Grenzwertern gemäß GB/T 26572 liegt.

Tabelle mit Vorgaben zur Einschränkung der Verwendung bestimmter gefährlicher Stoffe in Taiwan

Gerätebezeichnung: Professional Laufsprecher Typenbezeichnung: AMM108
Stoffe mit eingeschrankter Verwendung und ihre chemischen Symbole
Einheit	Blei (Pb)	Quecksilber (Hg)	Kadmium (Cd)	Sechswertiges Chrom (Cr+6)	Polybromierte Biphenyle (PBB)	Polybromierte Diphenylether (PBDE)
PCBs	-	○	○	○	○	○
Metallele	-	○	○	○	○	○
Kunststoffeile	○	○	○	○	○	○
Laufsprecher	-	○	○	○	○	○
Kabel	-	○	○	○	○	○
Hinweis 1.: „ügtet an, dass der prozentuale Gehalt des Stoffes mit eingeschrankter Verwendung den Prozentsatz des Referenzwertes des Vorhandseins nicht überschreitet. Hinweis 2.: „ügtet an, dass der Stoff mit eingeschrankter Verwendung der Ausnahme entspricht.

Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: „0" ist 2010 oder 2020.

Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande
Importeur aus Mexiko: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultec, 11000 Mexico, D.F. Importeur- oder Serviceinformationen erhalten Sie unter [phone]

Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Tel.: [phone]

Hauptsitz der Bose Corporation: 1-877-230-5639

Bose und PowerMatch sind Marken der Bose Corporation.
Loctite und 242 sind Marken und/oder eingetragene Marken von Henkel und/oder verbundenen Unternehmen in den USA und weltweit.

Neutrik ist eine eingetragene Mark der Neutrik AG.

Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber.

© 2020 Bose Corporation. Dieses Dokumentarfohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.

Garantiehinweise

Für dieses Produkt gilt eine eingeschränkte Garantie.

Einzelheiten zur Garantie finden Sie unter pro.Bose.com/warranty

Zusätzliche Produktdokumentation

These Anleitung bietet lediglich Informationen fur eine simple Installation. Sollte desses Produkt dauerhaft in einer festen Installation montiert oder aufgehigt werden, lesen Sieitte die gesamte relevante Dokumentation von Bose auf der hier angegebenen Website.

Um eine sichere Installation des Produkts zu gewährleisten, muss der Monteur vor der Produktinstallation die gesamte relevante Produktdokumentation zu dieser Produkt sowie zu samtlichen weiteren Installationskomponentenlesen.

Nur fachkundige Monteure mit Kenntnissen über sachgemäß Befestigungselemente und sichere Befestigungstechniken sollen den Laatsprecher oder Subwoofer über Kopf installieren.

Für zusätzliche Dokumentation von Bose zu dieser dem Produkt scannen Sie den QR-Code oder rufen Sie die hier angegebene Website auf.

pro.Bose.com/amm108

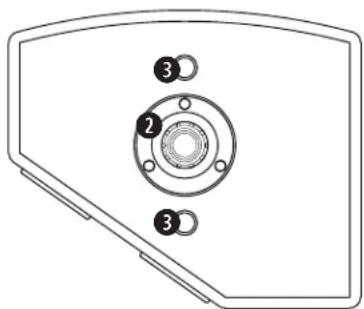

Produktdetails

1 Anschlussfeld
35 mm-Einsatz (zur Montage auf Stativen)
M10-Gewindeiansatz (zur Befestigung von Zubehor)
M8-Gewindeeinsatz (zur Befestigung eines RMUBRKT1)
Tragegriff

Nettogewicht: 13,04kg

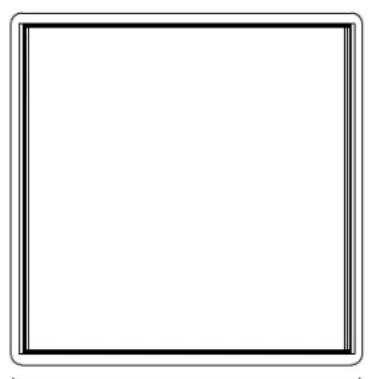

VorderansichtSeitenansicht (links) Seitenansicht (rechts)

31,8 cm 26,8 cm

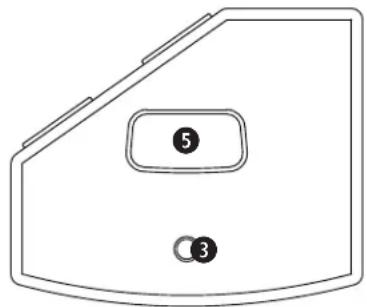

Ansicht von oben

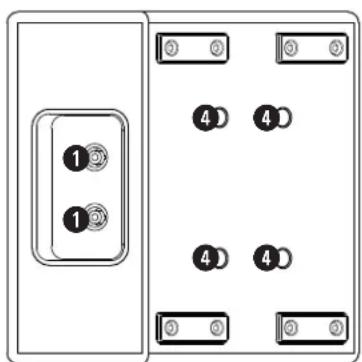

Rückansicht Ansicht von unten

Bühnenbeschallung

WICHTIGER HINWEIS: Achten Sie darauf, dass die Bühne oder der Boden stabil und waagerecht ist.

WICHTIGER HINWEIS: Der Laufsprecher darf nicht über den Bühnenrand ragen. Achten Sie darauf, dass der gesamte Laufsprecher auf der Bühne stehen.

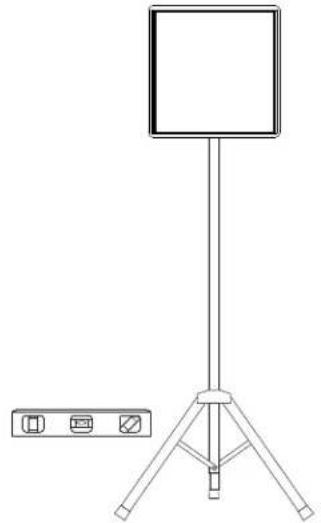

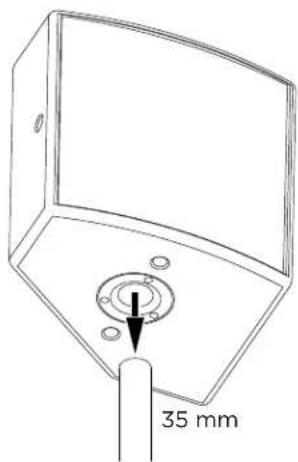

Lautsprecherstativ

WICHTIGER HINWEIS: Achten Sie daraufauf, dass der Laufsprecher auf einer stabilen, waagerechten Oberflachte stehen.

WICHTIGER HINWEIS: Lesen Sie die gesamte relevante Dokumentation zur Stange oder zum Stativ, bevor Sie den Laufsprecher daran befestigen. Achten Sie daraufuf, dass die Stange oder das Stativ das Gewicht des Laufsprechers tragen kann. Sobald Stange oder Stativ montiert sind und der Laufsprecher befestigt ist, prufen Sie, dass die gesamte Einheit stabil stehen und keine Gefahr des Umkippens oder Herunterfallens besteht.

WICHTIGER HINWEIS: Versuchen Sie nicht, die gesamte Einheit zu bewegen. Entfernen Sie den Lautsprecher vom Stativ, bevor Sie das Stativ bewegen.

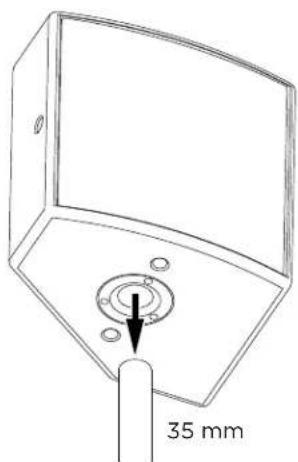

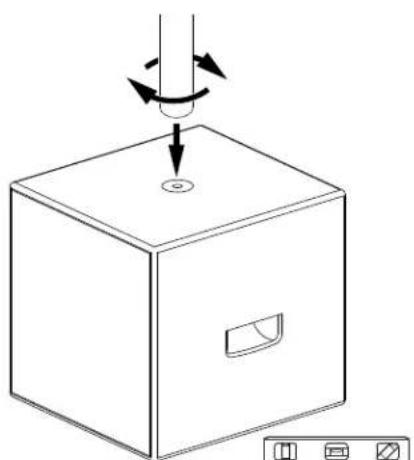

Mit einem Subwoofer

WICHTIGER HINWEIS: Achten Sie darauf, dass der Subwoofer auf einer stabilen, waagerechten Oberfläche steht.

WICHTIGER HINWEIS: Lesen Sie die gesamte relevante Dokumentation zum Subwoofer und zur Stativstange, bevor Sie den Lautsprecher daran befestigen. Achten Sie daraufuf, dass der Subwoofer und die Stativstange das Gewicht des Lautsprechers tragen können. Wenn Subwoofer und Stativstange montiert sind und der Lautsprecher befestigt ist, prufen Sie, dass die gesamte Einheit stabil ist und keine Gefahr des Umkippens oder Herunterfallens besteht.

WICHTIGER HINWEIS: Versuchen Sie nicht, die gesamte Einheit zu bewegen. Entfern den Lautsprecher von der Stativstange, bevor Sie den Subwoofer bewegen.

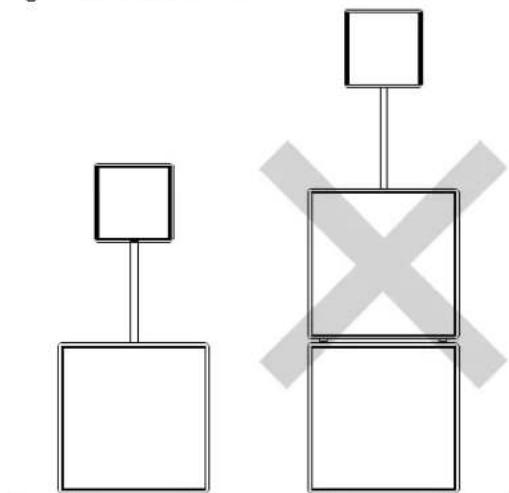

WICHTIGER HINWEIS: Auf gestapelten Subwoofern darf keine Stativstange verwendet werden.

Subwoofer

Installation (Montage oder Aufhängung)

Installationsanleitung

Bose AMM Laatsprecher verfügen über Gewindeeinsätze für die einfache Installation mit Montage- oder Aufhangungstechniken so wie in thisem Dokument beschrieben.

Eine nicht ausreichend sichere Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist davon verantwortlich, die Zuverlösigkeit der für die Anwendung verwendeten Befestigungstechniken zu prufen. Nur fachkundige Monteure mit Kenntnissen über sachgemäß Befestigungselemente und sichere Befestigungstechniken sollen den Lautsprecher oder Subwoofer über Kopf installmentieren.

Die Bose AMM Laufsprecher sind für die Verwendung mit Bose Zubehör zur Montage und Abhängung konzipiert. Sollten Sie ein anwendungsspezifisches Montage- oder Aufhangungssystem verwenden, lessen Sie die Konstruktion sowie die geplante Befestigungsmethode an der Gebäudestruktur von einem zugelassenen fachkundigen Ingenieur auf mechanische Stabilität und Sicherheit für die geplante Anwendung prüfen.

Verwenden Sie Sicherungselemente, die den örtlichen Bauvorschriften und Anforderungen entsprechen und für das Gewicht des Laufsprechers geeignet sind.

• Verwenden Sie nur Sicherungselemente der Klasse 8.8 oder hoher.
• Verwenden sie keine nicht gekennzeichneten Maschinensicherungselemente für die Montage von Systemen, da sich deren physische Eigenschaften nicht überprüfen setzen.
• Verwenden Sie für die Gewindeeinsätze am Laufsprecher ausschließlich M10-Sicherungselemente. Auch wenn SAE- 3/8 - 16-Sicherungselementeähnlich sind, sind sie nicht mit M10-Sicherungselementen austauschbar.
  Ziehen Sie die Sicherungselemente nicht zu fest an. Anderenfalls kann der Laufsprecher irreparabel beschadigt werden, und die Montage ist möglicherweise nicht mehr safer.
• Achten Sie darauf, dass die Sicherungselemente lang genug sind, um in mindestens acht Gewindegänge am Befestigungspunkt eingeschraubt zu werden. Wenn ein Sicherungselement mit weniger als acht Gewindegangen eingeschraubt wird, führt dies zu einem nicht ausreichenden Halt des Lautsprechers, was die Gewinde beschädigen und die Montage unsicher machen kann.
  Die Gewindebefestigung darf nicht fur eine andere Gewindegrobe oder -art verändert oder neu geschnitten werden. Anderenfalls wird die Sicherheit der Installation gefahrdet und der Laatsprecher dauerhaft beschadigt.
• Für eine vibrationsfeste Montage eine für die Hand-Demontage vorgesehene Schraubensicherung verwenden (beispielsweise Loctite 242^ ).

Den Laatsprecher nicht an den Tragegriffen des Laatsprechers aufhängen.

Keine zusätzlichen Laufsprecher oder andere Gegenstände am Bose AMM Laufsprecher aufhängen.

Wand-, Decken- oder Traversenmontage

WICHTIGER HINWEIS: Um eine sichere Produktinstallation und -verwendung zu gewährleisten, ist der Monteur vor der Produktinstallation davon verantwortlich, den vorherigen Abschnitt der Installationsanleitung sowie die Anwenderdokumentation aller Montagekomponenten zulesen.

Zur Befestigung des Laufsprechers an einer Wand, an der Decke oder an einer Traverse empfehlen wir, wenn möglich das unten aufgeführte Bose Zubehör zu verwenden. Für die Dokumentation von Bose zu den jeweiligen Produktten scannen Sie den QR-Code oder rufen Sie die Website auf.

Sollten Sie ein anwendungsspezifisches Montage- oder Aufhängungssystem oder anwendungsspezifische Sicherungselemente verwenden, müssen die Konstruktion und die Herstellung durch einen zugelassenen fachkundigen Ingenieur geprüft werden. Beziehen Sie alle Komponenten der Halterung oder Aufhängung von zertifizierten Herstellern.

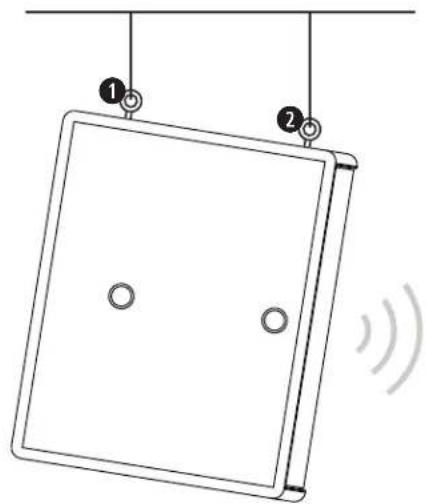

Aufhängung

WICHTIGER HINWEIS: Um eine sichere Produktinstallation und -verwendung zu gewährleisten, ist der Monteur vor der Produktinstallation davon verantwortlich, den vorherigen Abschnitt der Installationsanleitung sowie die Anwenderdokumentation aller Montagekomponenten zu lesen.

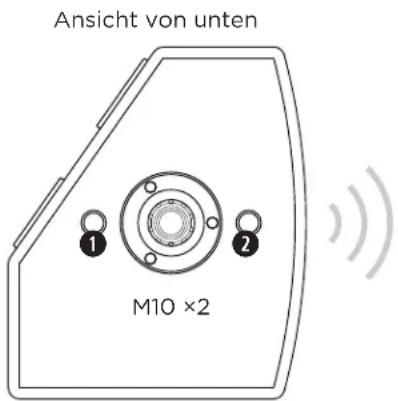

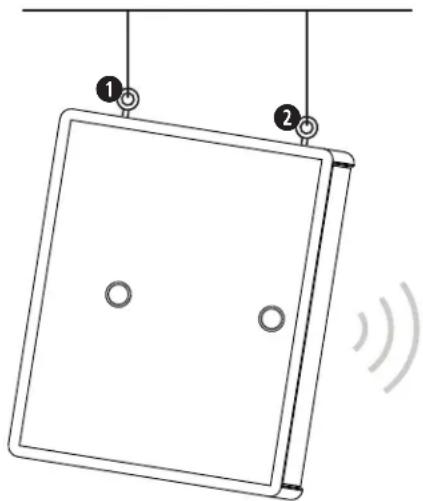

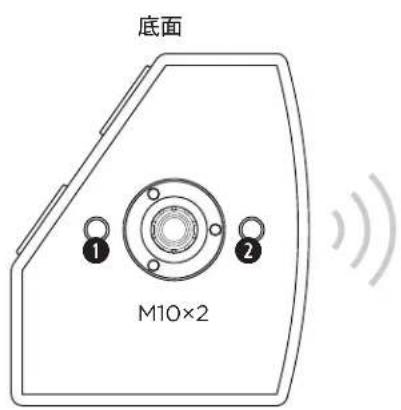

Um den Laufsprecher von der Decke abzuhängen, befestigen Sie M10-Ringschrauben an den zwei M10-Gewindebefestigungspunkten an der Unterseite des Laufsprechers. Verwenden Sie ausschließlich für das Leben vorgesehene und die Last zugelassene Ringschrauben (gemäß ASME B30.26).

Für eine leichtere Einstellung des Winkels verwenden Sie die AMM Suspension Bracket (843344-0010). Die Dokumentation zur AMM Suspension Bracket erhalten Sie durch Scannen des QR-Codes oder unter pro.Bose.com/ammsbracket.

Sollten Sie ein anwendungsspezifisches Montage- oder Aufhängungssystem oder anwendungsspezifische Sicherungselemente verwenden, müssen die Konstruktion und die Herstellung durch einen zugelassenen fachkundigen Ingenieur geprüft werden. Beziehen Sie alle Komponenten der Halterung oder Aufhängung von zertifizierten Herstellern.

Prozessor-Presents

Verwenden Sie ausschließlich freigegebene Bose Professional Lautsprecher-Presents. Die hier gelisteten Presets sind bei Verwendung von Bose Professional PowerMatch Verständern verfügbar.

Eine vollständige Seite mit Produkten, die Bose Professional AMM Lautsprecher-Presets unterstützen, finden Sie unter PRO.BOSE.COM.

Anwendung Preset-Bezeichnung

Hauptloutsprecher AMM108(FR)
Hauptloutsprecher + Subwoofer	AMM108(FR) + AMS115-sub
Bühnenmonitor	AMM108(MON)

Technische Spezifikationen

Abstrahlwinkel 110° horizontal × 60° vertical

Neigungswinkel (Bodenmontage) 35°

IP-Klassifizierung IP43 (nur FOH-Platzierung)

Anschlüsse 2 × Neutrik® NL4-Eingänge Passiv: Pin 1+: FR+ Pin 1-: FR- Pin 2+: Nicht verbunden Pin 2-: Nicht verbunden

Leistung Passiv: 150 W (RMS), 2.400 W (Spitze)

Nennimpedanz Passiv: 8 Ω

Abmessungen (Höhe × Breite × Tiefe) 31,8 cm × 31,8 cm × 26,8 cm

Nettogewicht 13,04 kg
