MANUALE UTENTE AMM108 BOSE

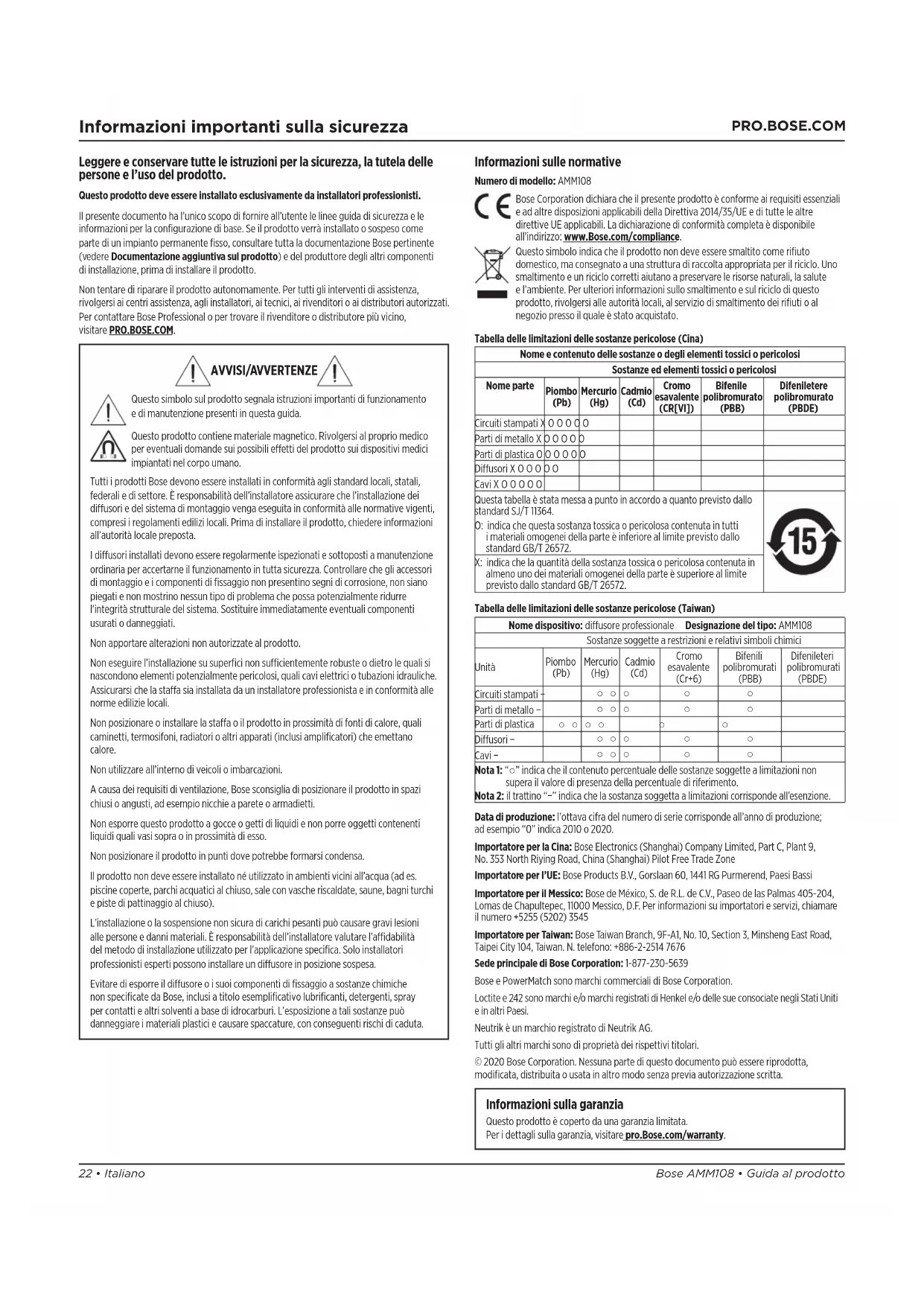

Guida al prodotto 22

No suspenda altavoces adiconiales u altri elementos del altavoz Bose AMM.

Leggere e conservare tutte le istruzioni per la sicurezza, la tutela delle persone e l'uso del prodotto.

Questo prodotto delve essere installato esclusivamente da Installatori professionisti.

Il presente documento ha l'unico scopo di fornire all'utente le linee guida di sicurezza e le informazioni per la configurazione di base. Se il prodotto verrà installato o sospeso come parte di un impianto permanente fisso, consultrareolta la documentazione Bose pertinente (vedere Documentazione agglintiva sul prodotto) e del produttore degli altri componenti di installatione, prima di INSTALLARE il prodotto.

Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgersi ai centri assistenza,agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visitare PRO.BOSE.COM.

Questo significato sul prodotto segnala istruzioni importanti di funzionamento e di manutenzione presenti in questa guida.

Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domane sui possibili effetti del prodotto sui dispositivi medici implantati nel corso umano.

Tutti i prodotti Bose devono essere installati in conformitàagli standard locali, statali, federali e di settore. E responsabilità dell'installatore assicurare che l'installazione dei diffusori e delsystema di montaggio venga eseguita in conformità alle normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.

I diffusori installati devono essere regolamente ispezionati e sottomposti a manutenzione ordinaria per accertarne il funzionamento in tutte sicurezza. Controllare che gli accessori di montaggio e i componenti di fissaggio non presentino segni di corsozione, non siano piegati e non sovranno nessun tipo di problema che possa potenzialmente ridurre l'integrità strutturale delsystema. Sostituire immediatamente eventuali componenti usurati o danneggiani.

Non apportare alterazioni non autorizzate al prodotto.

Non eseguire l'installatione su superfici non sufficientement robuste o ditro le quali si nacondono elementi potenzialmente pericolosi, quali cavi eletrici o tubazioni idrauliche. Assicurarsi che la staffa si installata da un installmenter professionista e in conformità alle norme edilizie locali.

Non posizionare o installare la staffa o il prodotto in prossimità di fonti di calorie, quali caminetti, termosifoni, radiatori o altri apparati (inclusi amplificatori) che emettano calorie.

Nonutilizzare all'interno di veicoli o imbarcazioni.

A causa dei requisiti di ventilazione, Bose sconsiglia di posizionare il prodotto in spazi chiusi o angusti, ad esempio nicchie a parete o armadietti.

Non esporre questo prodotto a gocce o getti di liquidi e non porre oggetti contenti liquidi quali vasi sopra o in prossimità diesso.

Non posizionare il prodotto in punti dove potrebbe formarsi condensa.

Il prodotto non deve essere installato né utilizzato in ambienti vicini all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).

L'installazione o la sospensione non sicura di carichi pesanti cui potere causare gravi lesions alle persone e uomini materiali. Il responsabilità dell'institutatore valutare l'affidabilità del metod di installazione utilizzato per l'applicazione specifica. Solo INSTALLatori professionisti esperti possono installare un diffusore in posizione sospesa.

Evitare di esporre il diffusore o i loro componenti di fissaggio a sostanze chimiche non specificare da Bose, inclusi a titolo esemplificativo lubrificanti, detergenti, spray per contatti e altri solventi a base di idrocarburi. L'esposizione a tali sostanze cui dannegliare i materiali plastici e causare spaccature, con segnenti rischi di caduta.

Informazioni sulle normative

Numero di modello:AMM108

Bose Corporation dichiara che il presente prodotto è conforme ai requisiti essenziali e ad altre disposizioni applicabili della Direttiva 2014/35/UE e di tutte le altre direttive UE applicabili. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance.

Questo significo indica che il prodotto non deve essere smalitto come rifiuto domestico, ma consegnato a una struttura di raccolta appropriata per il riciclo. Uno smaltimento e un riciclo corretti aiutano a preservare le risorse naturale, la salute e l'ambiente. Per ulteriori informazioni sulsmaltimento e sul riciclo di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltingimento dei rifiuti o al negazio presso il quale è stato acquistato.

Tabella delle limitazioni delle sostanze pericolose (Cina)

Nome e contento delle sostanze o degli elementi tossi o pericolosi
Sostenze ed elementi tossi o pericolosi
Nome parte	Piombo (Pb)	Mercurio (Hg)	Cadmio (Cd)	Cromo esavalente (CR[VI])	Bifenlle polibromurato (PBB)	Difenlletere polibromurato (PBDE)
Circuiti stampati X	0 0 0 0	0
Parti di metallo X	0 0 0 0	0
Parti di plastica O	0 0 0 0	0
Diffusori X 0 0 0	0 0
Cavi X 0 0 0 0
Questa tabella è stata messa a punto in accordo a quanto previsto dello standard SJ/T 11364. O: indica che QUESTa sostanza tossica o pericolosa containuta in tutti i materiali omogenei della parte è inferiore al limite previsto dello standard GB/T 26572. X: indica che la quantità della sostanza tossica o pericolosa containuta in almeno uno dei materiali omogenei della parte è superiore al limite previsto dello standard GB/T 26572.						15

Tabella delle limitazioni delle sostenze pericolose (Taiwan)

Nome dispositivo: diffusore professionale Designazione del tipo: AMM108
Sostenze soggette a restrizioni e relativi symboli chimici
Unità	Piombo (Pb)	Mercurio (Hg)	Cadmio (Cd)	Cromo esavalente (Cr+6)	Bifenili polibromurati (PBB)	Difenileteri polibromurati (PBDE)
Circuiti stampati -		○ ○	○		○
Parti di metallo -		○ ○	○		○
Parti di plastica	○ ○	○ ○		○
Diffusori -		○ ○	○		○
Cavi -		○ ○	○		○
Nota 1: “○” indica che il contento percentuale delle sostanze soggette a limitazioni non supera il valore di presenza della percentuale di riferimento.
Nota 2: il trattino “-” indica che la sostanza soggetta a limitazioni corrisponde all'esenzione.

Data di produzione: l'ottava cífra del numero di series corrisponde all'anno di produzione; ad esempio "0" indica 2010 o 2020.

Importatore per il Messico: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Messico, D.F. Per informazioni su importatori e servizi, chiamare il numero [phone]

Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. N. Telefono: [phone]

Sede principale di Bose Corporation: 1-877-230-5639

Bose e PowerMatch sono marchi commerciali di Bose Corporation.

Loctite e 242 sono marchi e/o marchi registrati di Henkel e/o delle sue consociate negli Stati Uniti e in altri Paesi.

Neutrik é un marchio registrato di Neutrik AG.

Tutti gli和其他i sono di propietà dei rispetti titolari.

© 2020 Bose Corporation. Nessuna parte di quello documento più essere riprodotta, modificata, distribuita o usata in altri modo perché autorizzazione scritta.

Informazioni sulla garanzia

Questo prodotto è coperto da una garanzia limitata.

Per i dettagli sulla garanzia, visitare pro.Bose.com/warranty.

Documentazione aggiuntiva sul prodotto

La presente guida include esclusivamente informazioni sulla configurazione di base. Se il prodotto verrà montato o sospeso come parte di un impianto permanente fisso, consultare tutte la documentazione Bose pertinente sulla pagina Web migliorata qui.

Per verificare che il prodotto sia installato in condizioni di sicurezza, l'installatore è tenuto a consultare tutte la documentazione riguardante il prodotto e tutti gli altri componenti di installatione, prima di procedere all'installazione.

Solo installatori professionisti esperti posso n installare un diffusore o un subwoofer in posizione sospesa.

Per accedere all'ulteriore documentazione Bose riguardante il prodotto, eseguire una scansione del codice QR o visitare la pagina Web migliorata qui.

pro.Bose.com/amm108

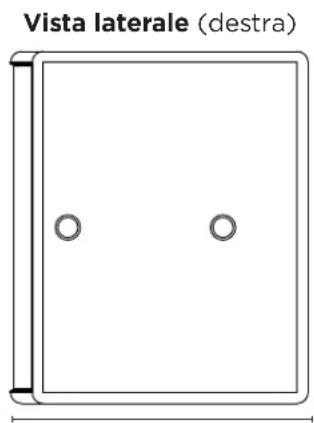

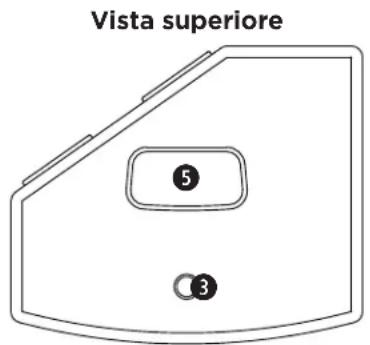

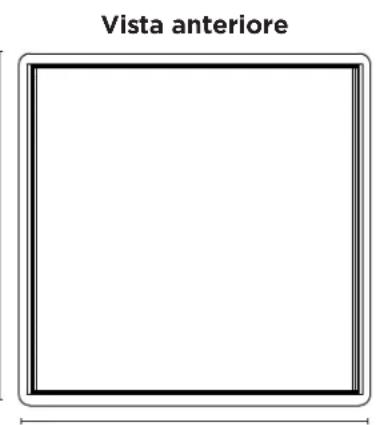

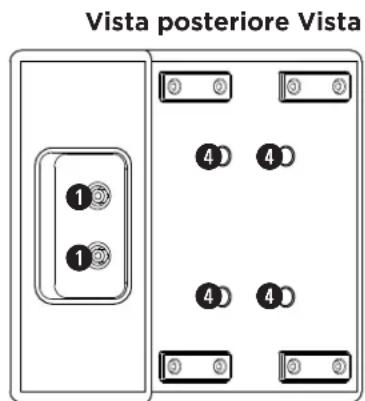

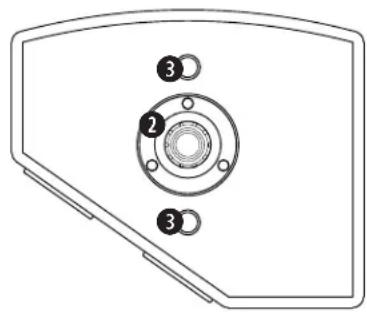

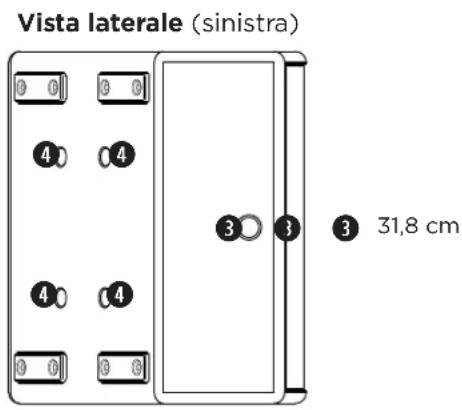

Dettagli del prodotto

1 Collegamento in ingresso
2 Attacco asta 35 mm (per montaggio su asta)
3 Inserto filettato M10 (per fissaggio/montaggio accessori)
4 Inserto filettato M8 (per fissaggio di RMUBRKT1)
5 Maniglia

Peso netto: 13,04 kg

31,8 cm 26,8 cm

Stage fill

AVVERTENZA: verificare che il palco o il pavimento sia stabile e in piano.

AVVERTENZA: evitare che il diffusore sporga dal bordo del palco. Verificare che il diffusore sia appoggiato completenessul palco.

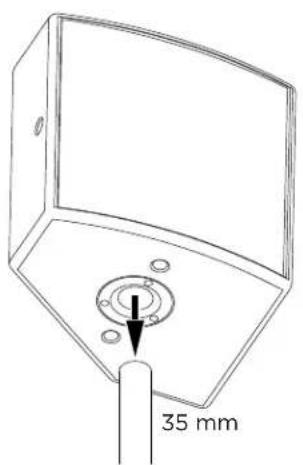

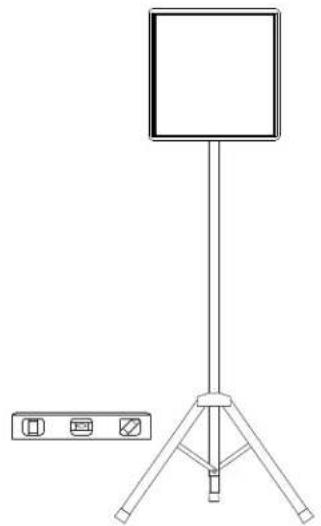

Stativo di supporto del diffusore

AVVERTENZA: verificare che lo stativo di supporto sia posizionato su una superficie stabile e in piano.

AVVERTENZA: consultare tutte la documentazione relativa all'asta o allo stativo di supporto prima di fissare il diffusore. Verificare che l'asta o lo stativo di supporto sia in grado di sostenere il peso del diffusore. Una volta assemblata l'asta o lo stativo di supporto e montato il diffusore, verificare che l'intero assemblaggio si stabile e non presenti rischi di ribaltamento o caduta.

AVVERTENZA: evitare di spostare l'intero assemblaggio. Rimuovere il diffusore dall'asta prima di spostare lo stativo di supporto.

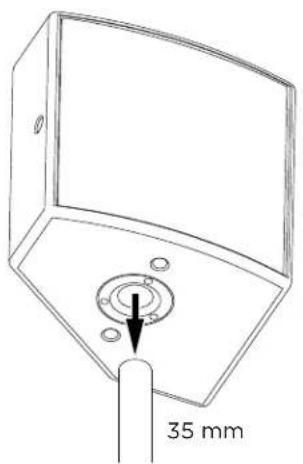

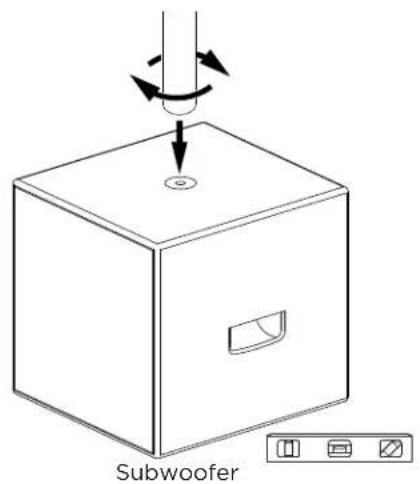

Con un subwoofer

AVVERTENZA: verificare che il subwoofer sia posizionato su una superficie stabile e in piano.

AVVERTEENZA: consultare tutte la documentazione relativa al subwoofer e all'asta prima di fissare il diffusore. Verificare che il subwoofer e l'asta siano in grado di sostenere il peso del diffusore. Una volta assemblata l'asta sul subwoofer e montato il diffusore, verificare che l'intero assemblaggio sia stabile e non presenti rischi di ribaltamento o caduta.

AVVERTENZA: evitare di spostare l'intero assemblaggio. Rimuovere il diffusore dall'asta prima di spostare il subwoofer.

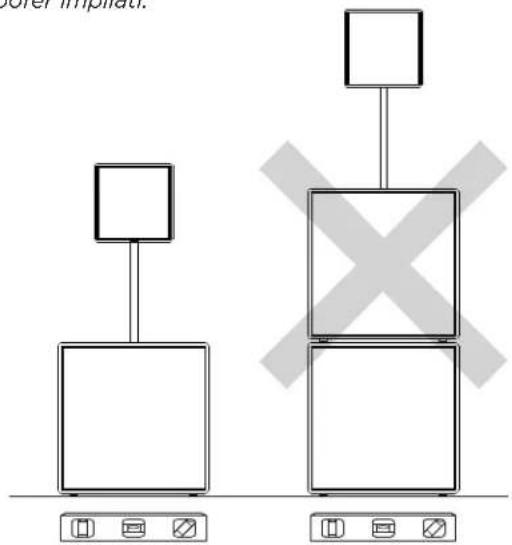

AVVERTENZA: evitare di utilizzare montaggi su asta in caso di subwoofer impiati.

Installazione (fissaggio o sospensione)

Linee guida per l'installazione

I diffusori Bose AMM sono dotati di inserti filettati per consentire i metodi di fissaggio o sospensione, come descripto nel presente documento.

L'installation o la sospensione non sicura di carichi pesanti cui causare gravi lesioni alle persone e danni materiali. E responsabilita dell'institutore valutare l'affidabilita del metod di installatione utilizzato per l'applicazione specifica. Solo installatori professionisti esperti possono installare un diffusore o un subwoofer in posizione sospesa.

I diffusori Bose AMM sono progettati per l'utilizzo con accessori Bose per il fissaggio e la sospensione. Se si intendono utilizzare sistemi di fissaggio o suspensione progettati su misura, far verificare a un ingegnere professionista certificato la progettazione e il metodo prescelto per il fissaggio alla struttura dell'edificio, in termini sua di integrità strutturale che di sicurezza dell'applicazione desiderata.

Scegliere dispositi di fissaggio conformi a tutti i requisiti e alle normative per l'edilizia in vigore a livello locale per sostenere il peso del diffusore.

Utilizzare esclusivamente componenti/dispositivi di fissaggio di classe 8.8 o superiore.
- Evitare l'utilizzo di dispositivi di fissaggio privi di marcatura per l'assemblaggio dei sistemi di supporto, poiché non c'é modo di determinarne le caratteristiche fisiche.
- Utilizzare esclusivamente dispositivi di fissaggio M10 per gli inserti filettati del diffusore. Nonostante i dispositivi di fissaggio SAE da 38 -16 siano simili, non sono intercambiabili con i dispositivi di fissaggio M10.
- Evitare di serrareccessivamente i dispositivi di fissaggio. Ciò potrebbe danneggiare irreparabilmente il cabinet e create un assemblaggio non sicuro.
- Verificare che i dispositivi di fissaggio siano di lunghezza sufficiente per avvitarsi ad almeno 8 filetti del punto di attacco. Se il dispositivo di fissaggio è stato avvitato con meno di 8 filetti, il diffusore non risulterà fissato in modo sicuro, con possibilità di strappo dei filetti e condizioni di sicurezza inadequate.
Non alterare né rimaschiare i puncti di attacco filettati per poter utilizzare filettature di qualsiasi altri tipo o dimensioni. Questo compromette la sicurezza dell'installazione danneggiando irreparabilmente il diffusore.
Per creare un assemblaggio resistente alle vibrazioni,utilizzare un composto di bloccaggio per smontaggio manuale (come Loctite 242^*

Non sospendere il diffusore utilizzato le maniglie.

Non sospendere ulteriori diffusori o altri componenti al diffusore Bose AMM.

Montaggio a parete/soffitto o su struttura di supporto

AVVERTENZA: prima di procedere all'installazione, l'installatore è tenuto a fare riferimento alla precedente sezione Linee guida per l'installazione e alla documentazione per l'utente riguardante tutti i componenti di fissaggio, per garantire che il prodotto venga installato e utilizzato in condizioni di sicurezza.

Per montare il diffusore a parete/soffitto o su una struttura di supporto, si raccomanda di utilizzare quando possibile gli accessori Bose elencati di seguito. Per accedere alla documentazione per ciascun prodotto, eseguire una scansione del codice QR o visitare la pagina Web.

Se si intende utilizzare sistemi o dispositivi di fissaggio o suspensione progettati su misura, farne verificare la progettazione e la fabbricazione a un ingecnere professionista certificato. Acquistare tutti i componenti di fissaggio o suspensione presso produttori affidabili.

Sospensione

AVVERTENZA: prima di procedere all'installazione, l'installatore è tenuto a fare riferimento alla precedente sezione Linee guida per l'installazione e alla documentazione per l'utente riguardante tutti i componenti di fissaggio, per garantire che il prodotto venga installato e utilizzato in condizioni di sicurezza.

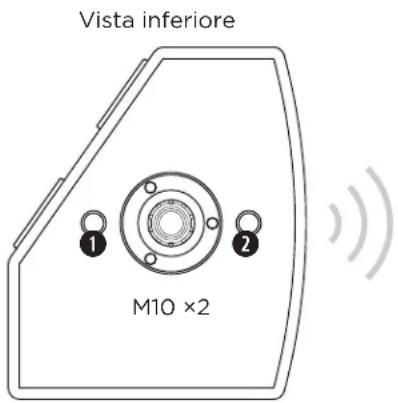

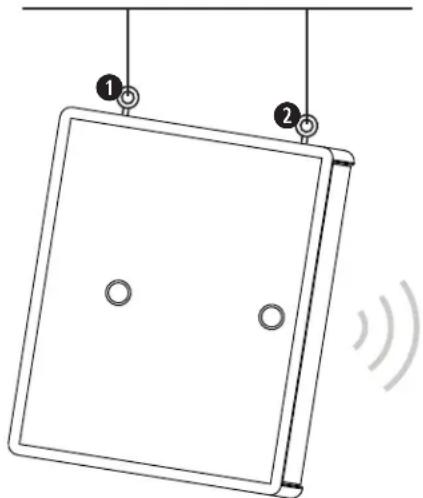

Per sospendere il diffusore al soffitto, fissare dei bulloni ad occhiello filettati M10 ai due punti di attacco filettati M10 sul pannello inferiore del diffusore. Utilizzare solo bulloni ad occhiello con capacità di carico certificata per il sollevamento (secondo ASME B30.26).

Per regolare l'angolo con maggiore facilità, utilizzare la AMM Suspension Bracket (843344-0010). Per accedere alla documentazione sulla AMM Suspension Bracket, eseguire una scansione del codice QR o visitare pro.Bose.com/ammsbracket.

Se si intende utilizzare sistemi o dispositivi di fissaggio o sospensione progettati su misura, farne verificare la progettazione e la fabbricazione a un ingecnere professionista certificato. Acquistare tutti i componenti di fissaggio o sospensione presso produttori affidabili.

Preset per processori

Utilizzare esclusivamente preset per diffusori approvati da Bose Professional. I preset elencati nel presente documento sono disponibili con amplificatori PowerMatch di Bose Professional.

Per un elenco completo di prodotti che supportano i preset per diffusori Bose Professional AMM, visitare PRO.BOSE.COM.

Applicazione Nome preset

Diffusore principale AMM108(FR)

Diffusore principale + subwoofer AMM108(FR) + AMS115-sub

Monitor da palco AMM108(MON)

Specifiche tecniche

Copertura 110° orizzontale × 60° verticale

Angolo d'inclinazione 35°

Certificazione IP IP43 (solo in posizione front-of-house)

Connettori 2 ingressi NL4 Neutrik* Passiva: Pin 1+: FR+ Pin 1-: FR- Pin 2+: non connesso Pin 2-: non connesso

Potenza Passiva: 150 W (RMS), 2400 W (picco)

Impedenza nominale Passiva: 8 Ω

Dimensioni (altezza x larghezza x profondità) 31,8 cm × 31,8 cm × 26,8 cm

Peso netto 13,04 kg
