Tipo di prodotto	Altoparlante subwoofer
Marca	Bose
Modello	DesignMax DM10P-SUB
Dimensioni (diametro)	400 mm
Altezza	383 mm
Profondità	265 mm
Peso netto	8,92 kg
Peso lordo	12,65 kg
Impedenza	8 Ω
Potenza nominale	250 W
Tensione di ingresso	70 V / 100 V
Impostazioni di potenza (70 V)	20 W, 40 W, 80 W, 150 W
Impostazioni di potenza (100 V)	40 W, 80 W, 150 W
Filtro passa-basso integrato	100 Hz
Protezione passa-alto raccomandata	40 Hz
Materiale del cabinet	Plastica polipropilene (PP)
Colori disponibili	Nero (RAL 9005) o Bianco (RAL 9003)
Utilizzo	Solo per interni
Temperatura di utilizzo	0 °C a 50 °C
Certificazioni	ANSI/UL 1480A-2016
Accessori inclusi	Cavo di sospensione (4,57 m), fermacavo, connettore, fascette per cavi
Installazione	Solo da un professionista
Garanzia	Limitata (vedi sito ufficiale)

Domande frequenti - DesignMax DM10P-SUB BOSE

Come regolare la potenza del subwoofer?

Utilizzare un cacciavite a testa piatta per girare il selettore di presa del trasformatore. Le impostazioni disponibili sono indicate sul prodotto: per 70 V: 20 W, 40 W, 80 W, 150 W; per 100 V: 40 W, 80 W, 150 W. L'impostazione di fabbrica è 150 W.

Che tipo di cavo utilizzare per il collegamento?

Utilizzare un cavo di sezione 18 AWG (0,8 mm²) a 14 AWG (2,1 mm²). Spelare 6 mm di filo per collegarlo ai morsetti.

Posso verniciare il diffusore?

Sì, la griglia e il cabinet sono pronti per la verniciatura. Utilizzare una vernice appositamente progettata per la plastica polipropilene (PP). È possibile rimuovere il logo della griglia staccandolo.

Come installare il cavo di sospensione?

Passare il cavo nel fermacavo, avvolgerlo attorno a una struttura di supporto e fissarlo con il fermacavo. Utilizzare l'utensile di fissaggio per regolare la lunghezza. Tagliare il cavo in eccesso dopo aver regolato l'altezza.

Qual è il carico massimo del cavo di sospensione?

Il carico di sicurezza del cavo di sospensione incluso è di 90,72 kg (200 lb). Non superare mai questo limite.

Il diffusore può essere utilizzato all'esterno?

No, questo prodotto è progettato per l'uso solo in interni. Non esporlo ad acqua o umidità.

Come collegare il diffusore in modalità 70V o 100V?

Collegare il filo positivo al morsetto +70/100V e il filo negativo al morsetto COM. Per un utilizzo a bassa impedenza (8 Ω), utilizzare i morsetti +8Ω e COM. Assicurarsi che il selettore di potenza sia impostato correttamente.

Cosa fare se il suono è debole o assente?

Verificare l'impostazione della presa del trasformatore e l'impedenza. Assicurarsi che il cablaggio sia corretto e che l'amplificatore fornisca la potenza appropriata. Consultare un installatore professionista se il problema persiste.

Posso fissare il diffusore al soffitto con un'asta filettata?

Sì, utilizzare l'adattatore per asta filettata (accessorio opzionale). Seguire le istruzioni di installazione fornite con l'adattatore.

Dove trovare gli accessori di montaggio?

Gli accessori compatibili sono elencati sul sito Bose Professional (BoseProfessional.com). Contattare un rivenditore autorizzato o consultare la scheda tecnica del prodotto.

MANUALE UTENTE DesignMax DM10P-SUB BOSE

Guida all'installazione .....18

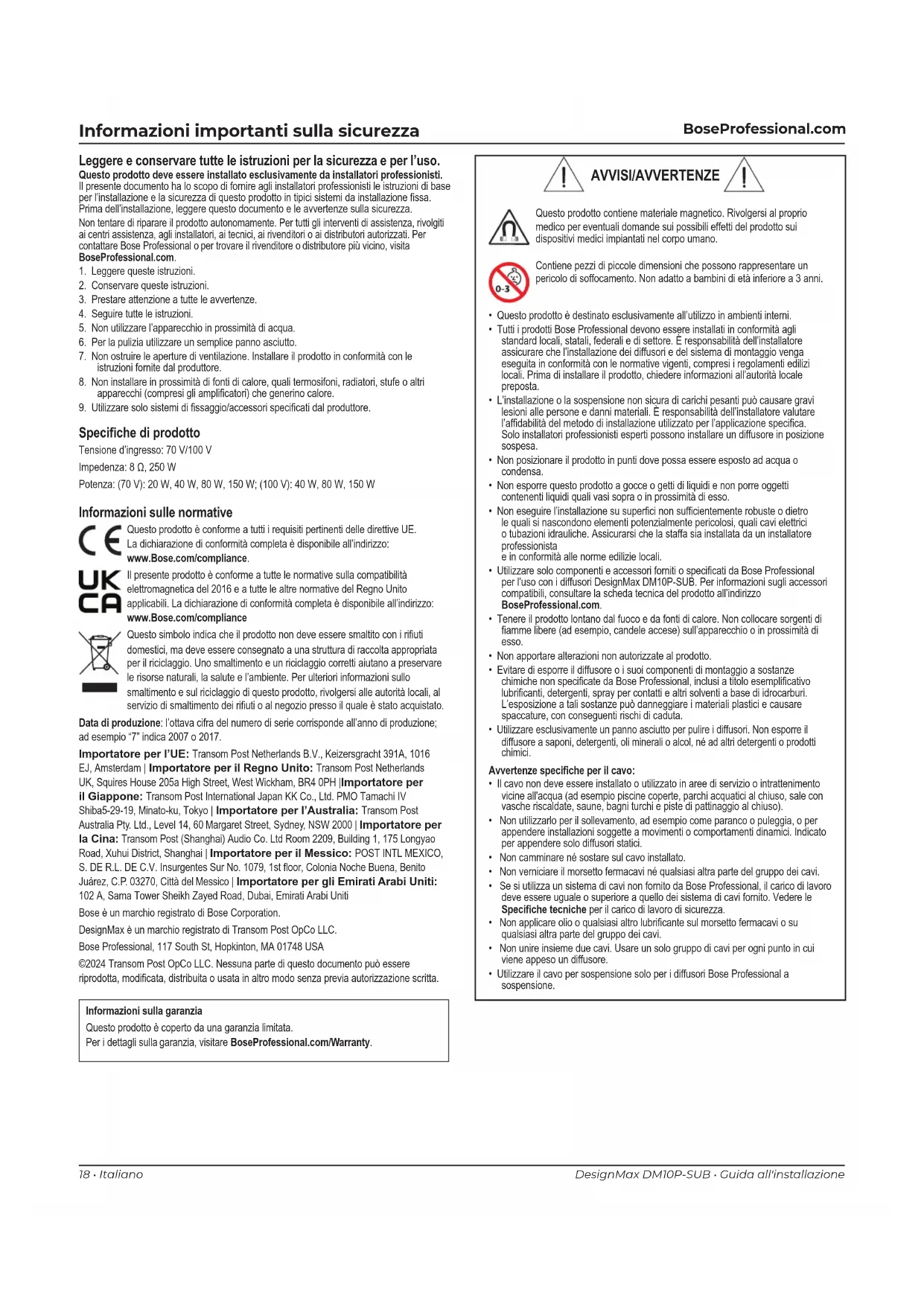

Leggere e conservare tutte le istruzioni per la sicurezza e per l'uso.

Questo prodotto deve essere installato esclusivamente da installatori professionisti. Il presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per l'installazione e la sicurezza di questo prodotto in tipici sistemi da installazione fissa. Prima dell'installazione, leggere questo documento e le avvertenze sulla sicurezza.

Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visita

BoseProfessional.com.

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare l'apparecchio in prossimità di acqua.
6. Per la pulizia utilizzare un semplice panno asciutto.
7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.
8. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calore.
9. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.

Specifiche di prodotto

Tensione d'ingresso: 70 V/100 V

Impedenza: 8 Ω, 250 W

Potenza: (70 V): 20 W, 40 W, 80 W, 150 W; (100 V): 40 W, 80 W, 150 W

Informazioni sulle normative

Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance.

Il presente prodotto è conforme a tutte le normative sulla compatibilità elettromagnetica del 2016 e a tutte le altre normative del Regno Unito applicabili. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negozio presso il quale è stato acquistato.

Data di produzione: l'ottava cifra del numero di serie corrisponde all'anno di produzione; ad esempio "7" indica 2007 o 2017.

Importatore per l'UE: Transom Post Netherlands B.V., Keizersgracht 391A, 1016

EJ, Amsterdam | Importatore per il Regno Unito: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importatore per

Il Giappone: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokyo | Importatore per l'Australia: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importatore per

la Cina: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importatore per il Messico: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Città del Messico | Importatore per gli Emirati Arabi Uniti: 102 A, Sama Tower Sheikh Zayed Road, Dubai, Emirati Arabi Uniti

Bose è un marchio registrato di Bose Corporation.

DesignMax è un marchio registrato di Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Nessuna parte di questo documento può essere riprodotta, modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.

Informazioni sulla garanzia

Questo prodotto è coperto da una garanzia limitata.

Per i dettagli sulla garanzia, visitare BoseProfessional.com/Warranty.

AVVISI/AVVERTENZE

Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici impiantati nel corpo umano.

Contiene pezzi di piccole dimensioni che possono rappresentare un pericolo di soffocamento. Non adatto a bambini di età inferiore a 3 anni.

• Questo prodotto è destinato esclusivamente all'utilizzo in ambienti interni.
• Tutti i prodotti Bose Professional devono essere installati in conformità agli standard locali, statali, federali e di settore. È responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.
• L'installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni alle persone e danni materiali. È responsabilità dell'installatore valutare l'affidabilità del metodo di installazione utilizzato per l'applicazione specifica. Solo installatori professionisti esperti possono installare un diffusore in posizione sospesa.
• Non posizionare il prodotto in punti dove possa essere esposto ad acqua o condensa.
• Non esporre questo prodotto a gocce o getti di liquidi e non porre oggetti contenenti liquidi quali vasi sopra o in prossimità di esso.
• Non eseguire l'installazione su superfici non sufficientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. Assicurarsi che la staffa sia installata da un installatore professionista e in conformità alle norme edilizie locali.
• Utilizzare solo componenti e accessori forniti o specificati da Bose Professional per l'uso con i diffusori DesignMax DM10P-SUB. Per informazioni sugli accessori compatibili, consultare la scheda tecnica del prodotto all'indirizzo BoseProfessional.com.
• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di fiamme libere (ad esempio, candele accese) sull'apparecchio o in prossimità di esso.
• Non apportare alterazioni non autorizzate al prodotto.
• Evitare di esporre il diffusore o i suoi componenti di montaggio a sostanze chimiche non specificate da Bose Professional, inclusi a titolo esemplificativo lubrificanti, detergenti, spray per contatti e altri solventi a base di idrocarburi. L'esposizione a tali sostanze può danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.
• Utilizzare esclusivamente un panno asciutto per pulire i diffusori. Non esporre il diffusore a saponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici.

Avvertenze specifiche per il cavo:

• Il cavo non deve essere installato o utilizzato in aree di servizio o intrattenimento vicine all'acqua (ad esempio piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).
• Non utilizzarlo per il sollevamento, ad esempio come paranco o puleggia, o per appendere installazioni soggette a movimenti o comportamenti dinamici. Indicato per appendere solo diffusori statici.
• Non camminare né sostare sul cavo installato.
  • Non vemiciare il morsetto fermacavi né qualsiasi altra parte del gruppo dei cavi.
• Se si utilizza un sistema di cavi non fornito da Bose Professional, il carico di lavoro deve essere uguale o superiore a quello dei sistema di cavi fornito. Vedere le Specifiche tecniche per il carico di lavoro di sicurezza.
• Non applicare olio o qualsiasi altro lubrificante sul morsetto fermacavi o su qualsiasi altra parte del gruppo dei cavi.
• Non unire insieme due cavi. Usare un solo gruppo di cavi per ogni punto in cui viene appeso un diffusore.
• Utilizzare il cavo per sospensione solo per i diffusori Bose Professional a sospensione.

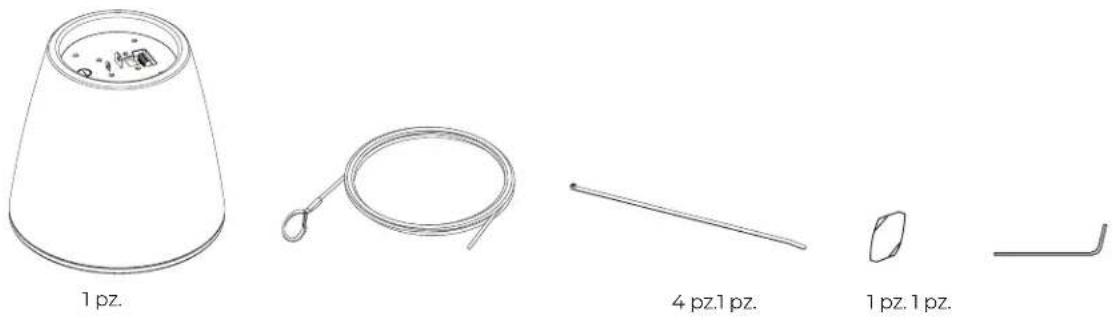

Contenuto della confezione

Dimensioni del prodotto

Per ulteriori specifiche, consultare la scheda tecnica del DesignMax DM10P-SUB all'indirizzo BoseProfessional.com.

Caratteristiche fisiche

Dimensioni del prodotto Diametro della parte inferiore: 400 mm

Altezza: 383 mm

Diametro della parte superiore: 265 mm

Dimensioni dei cavi Lunghezza: 4,57 m

Diametro: 3,2 mm

Carico massimo (carico di lavoro di sicurezza)190,72 kg

Peso netto del diffusore 8,92 kg

Peso di spedizione 12,65 kg

Temperature d'esercizio 0 °C a 50 °C (32 °F a 122 °F)

Protezione Hi-Pass consigliata 40 Hz

Filtro Low-Pass (Bose Professional Voicing)100 Hz

Colore Nero (simile a RAL 9005); Bianco (simile a RAL 9003)

Verniciabile Scegliere una vernice studiata specificatamente per l'utilizzo su plastica polipropilenica (PP).

Dati ambientali Solo per interni

1. Utilizzare sempre il cavo entro il carico di lavoro di sicurezza dichiarato. Il cavo per sospensione incluso ha un carico di lavoro di sicurezza di 90,72 kg.

Informazioni importanti sull'installazione

Prima di installare il diffusore, consultare la sezione Istruzioni importanti sulla sicurezza a pagina 18.

Conformità alle norme di sicurezza

Il diffusore DesignMax DM10P-SUB ha superato i test a cui è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito:

• Conforme alle specifiche ANSI/UL 1480A-2016, diffusori per uso professionale e commerciale e di sicurezza
• Utilizzo generico - UL Categoria UEAY, numero file S36835
• Adatto per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electrical Code, 2017, Articolo 640

Opzioni ed accessori di installazione

① Adattatore per tirante filettato
② Adattatore per tubo protettivo sospeso

1

2

Cablaggio del diffusore

Diametro dei cablaggi

Il diffusore DesignMax DM10P-SUB è concepito esclusivamente per l'impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm²) e 14 AWG (2,1 mm²).

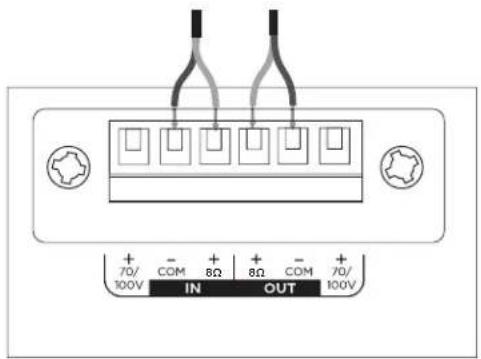

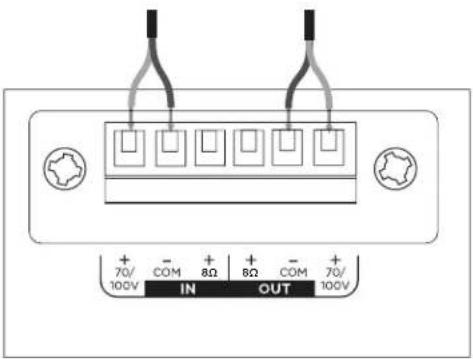

Schemi di collegamento

Scoprire 6 mm di filo non rivestito da collegare ai terminali.

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

70/100 V 8 Ω

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - COM + 70/- 100V

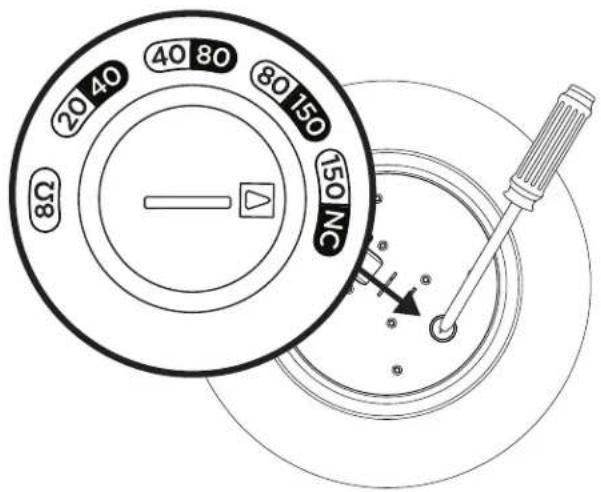

Impostazioni del diffusore

20 40 40 80 80 150 150 NC Ω 38

70 V
20 W 40	W 80 W 150 W*			8 Ω
40 W 80	W 150 W NC**
100 V

**NC: nessuna connessione (non utilizzare)*Impostazic

Impostazione potenza del trasformatore

Selezionare la potenza ruotando il potenziometro tramite un cacciavite a testa piatta.

Preparazione dell'installazione

Uso di un cavo di sicurezza

Alcune normative edilizie regionali richiedono l'impiego di un secondo metodo di fissaggio dei diffusori alle strutture di supporto, allo scopo di garantire una maggior sicurezza. Scegliere posizione, metodo e accessori di fissaggio conformi alle normative edilizie locali.

Bose Professional raccomanda l'utilizzo di (A) un cavo di frenatura o di (B) un cavo di sicurezza come meccanismo di fissaggio secondario (non inclusi). Vedere lo schema riportato a destra per i punti di fissaggio di sicurezza.

Il cavo di sospensione fornito può essere utilizzato come cavo di sicurezza insieme agli accessori Adattatore per tirante filettato o Adattatore per tubo protettivo sospeso.

Attenersi alle istruzioni del produttore per qualsiasi meccanismo di fissaggio secondario utilizzato.

A B

Installazione del diffusore

Prima di iniziare l'installazione, accertarsi di regolare l'impostazione di tapping del diffusore.

1. Inserire il cavo di sospensione incluso nell'apposito morsetto fermacavi e avvolgerlo intorno a una struttura di supporto; fissare il cavo per mezzo del morsetto fermacavi. Nota: le frecce sul morsetto fermacavi indicano la direzione del cavo. A. Per allentare il cavo, inserire l'attrezzo per il morsetto nel foro di rilascio e regolare il cavo.
2. Tirare l'estremità libera del cavo di sospensione per regolare il cavo all'altezza desiderata.
3. Fissare l'apposita clip al punto di attacco centrale. Una volta sistemato il diffusore all'altezza desiderata, tagliare il cavo in eccesso. Nota: dopo aver tagliato alla lunghezza giusta, utilizzare un taglierino per rimuovere tutte le parti sfilacciate.
4. Rimuovere il connettore, cablarlo e reinserirlo nel diffusore. Per informazioni sul cablaggio, vedere Cablaggio del diffusore a pagina 20.

Nota: se si intende utilizzare un cavo di lunghezza maggiore, il cavo in eccesso può essere riposto nel vano del diffusore ricavato nella parte superiore dell'involucro.

Utilizzare le fascette fermacavi incluse per fissare il cablaggio al cavo di sospensione.
5. Ruotare la griglia in modo che l'orientamento del logo sia adatto all'installazione.

Nota: non rimuovere la griglia se non per verniciarla. Il logo può essere rimosso dalla griglia staccandolo dalla superficie della stessa.
