Typ produktu	Subwoofer
Marka	Bose
Model	DesignMax DM10P-SUB
Wymiary (średnica)	400 mm
Wysokość	383 mm
Głębokość	265 mm
Masa netto	8,92 kg
Masa brutto	12,65 kg
Impedancja	8 Ω
Moc znamionowa	250 W
Napięcie wejściowe	70 V / 100 V
Ustawienia mocy (70 V)	20 W, 40 W, 80 W, 150 W
Ustawienia mocy (100 V)	40 W, 80 W, 150 W
Wbudowany filtr dolnoprzepustowy	100 Hz
Zalecana ochrona górnoprzepustowa	40 Hz
Materiał obudowy	Polipropylen (PP)
Dostępne kolory	Czarny (RAL 9005) lub Biały (RAL 9003)
Zastosowanie	Tylko do użytku wewnętrznego
Temperatura pracy	0 °C do 50 °C
Certyfikaty	ANSI/UL 1480A-2016
Akcesoria w zestawie	Kabel zawieszenia (4,57 m), zacisk kablowy, złącze, opaski kablowe
Instalacja	Tylko przez profesjonalistę
Gwarancja	Ograniczona (patrz oficjalna strona internetowa)

Często zadawane pytania - DesignMax DM10P-SUB BOSE

Jak ustawić moc subwoofera?

Użyj płaskiego śrubokręta, aby obrócić przełącznik zaczepów transformatora. Dostępne ustawienia są podane na produkcie: dla 70 V: 20 W, 40 W, 80 W, 150 W; dla 100 V: 40 W, 80 W, 150 W. Ustawienie fabryczne to 150 W.

Jaki typ kabla użyć do podłączenia?

Użyj kabla o przekroju od 18 AWG (0,8 mm²) do 14 AWG (2,1 mm²). Zdejmij 6 mm izolacji, aby podłączyć do zacisków.

Czy mogę pomalować głośnik?

Tak, kratka i obudowa są przygotowane do malowania. Użyj farby przeznaczonej do polipropylenu (PP). Logo można zdjąć, odklejając je.

Jak zainstalować kabel zawieszenia?

Przełóż kabel przez zacisk kablowy, owiń go wokół konstrukcji nośnej i zabezpiecz zaciskiem. Użyj narzędzia mocującego, aby wyregulować długość. Odetnij nadmiar kabla po ustawieniu wysokości.

Jaka jest maksymalna nośność kabla zawieszenia?

Nośność bezpieczeństwa dołączonego kabla zawieszenia wynosi 90,72 kg (200 funtów). Nigdy nie przekraczaj tego limitu.

Czy głośnik może być używany na zewnątrz?

Nie, ten produkt jest przeznaczony wyłącznie do użytku wewnętrznego. Nie narażaj go na kontakt z wodą ani wilgocią.

Jak podłączyć głośnik w trybie 70 V lub 100 V?

Podłącz przewód dodatni do zacisku +70/100 V, a przewód ujemny do zacisku COM. Do pracy z niską impedancją (8 Ω) użyj zacisków +8 Ω i COM. Upewnij się, że przełącznik mocy jest ustawiony prawidłowo.

Co zrobić, jeśli dźwięk jest cichy lub nie ma go wcale?

Sprawdź ustawienie zaczepów transformatora i impedancję. Upewnij się, że okablowanie jest prawidłowe, a wzmacniacz dostarcza odpowiednią moc. Skonsultuj się z profesjonalnym instalatorem, jeśli problem będzie się powtarzał.

Czy mogę przymocować głośnik do sufitu za pomocą pręta gwintowanego?

Tak, użyj adaptera do pręta gwintowanego (akcesorium opcjonalne). Postępuj zgodnie z instrukcją instalacji dołączoną do adaptera.

Gdzie znaleźć akcesoria montażowe?

Kompatybilne akcesoria są wymienione na stronie Bose Professional (BoseProfessional.com). Skontaktuj się z autoryzowanym sprzedawcą lub sprawdź kartę katalogową produktu.

INSTRUKCJA OBSŁUGI DesignMax DM10P-SUB BOSE

Instrukcja montażu....30

安装指南 34

安裝指南....38

設置ガイド....42

1. دليل التركيب

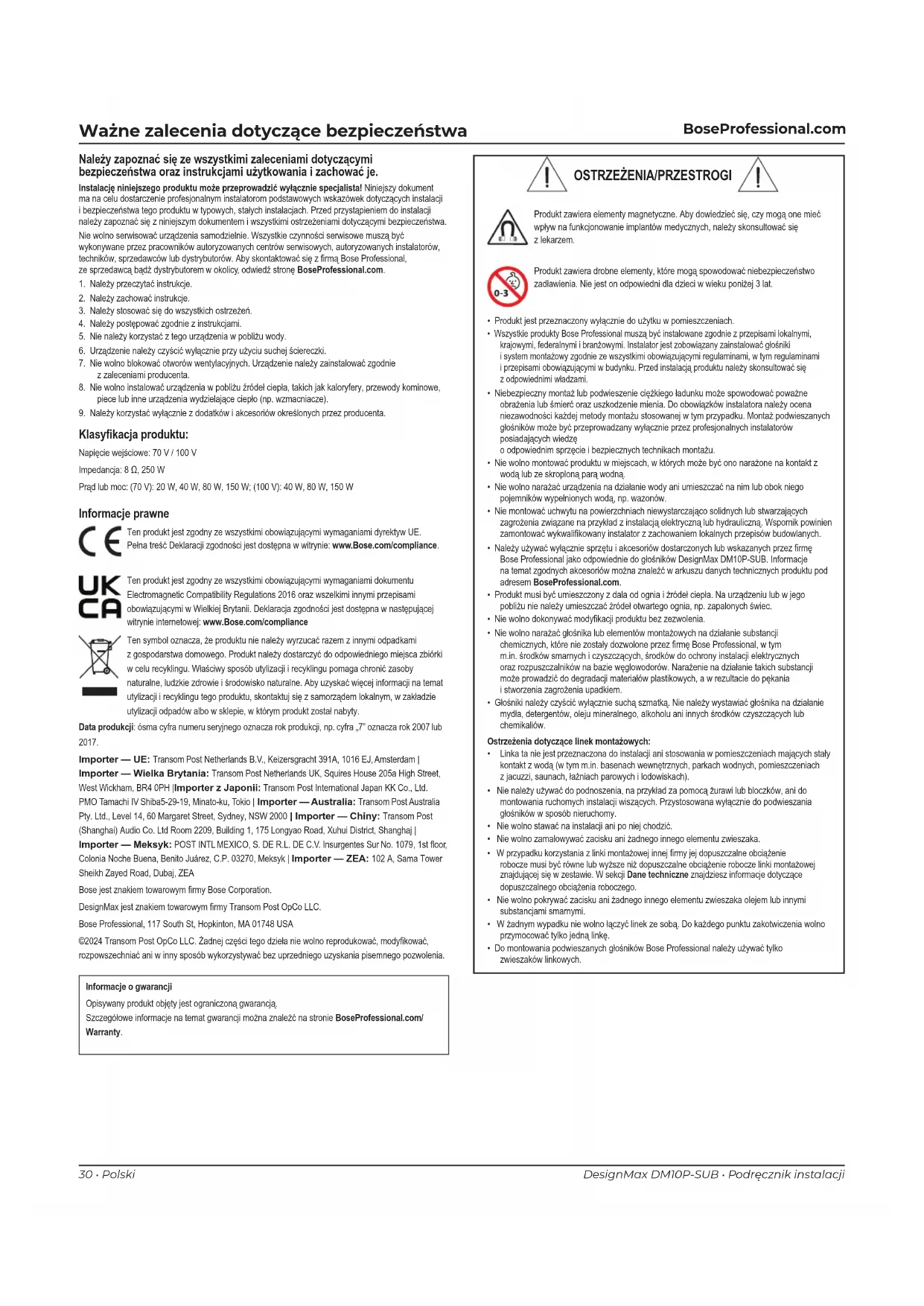

Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa oraz instrukcjami użytkowania i zachować je.

Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument ma na celu dostarczenie profesjonalnym instalatorem podstawowych wskazówek dotyczących instalacji i bezpieczeństwa tego produktu w typowych, stałych instalacjach. Przed przystąpieniem do instalacji należy zapoznać się z niniejszym dokumentem i wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa. Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych instalatorów, techników, sprzedawców lub dystrybutorów. Any skontaktować się z firmą Bose Professional, ze przedawcą bądź dystrybutorem w okolicy, odwiedź stronę BoseProfessional.com.

1. Należy przeczytać instrukcje.

2. Należy zachować instrukcje.

3. Należy stosować się do wszystkich ostrzeżeń.

4. Należy postępować zgodnie z instrukcjami.

5. Nie należy korzystać z tego urządzenia w pobliżu wody.

6. Urządzenie należy czyścić wyłącznie przy użyciu suchej ściereczki.

7. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie z zaleceniami producenta.

8. Nie wolno instalować urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, przewody kominowe, piece lub inne urządzenia wydzielające ciepło (np. wzmacniacze).

9. Należy korzystać wyłącznie z dodatków i akcesoriów określonych przez producenta.

Klasyfikacja produktu:

Napięcie wejściowe: 70 V / 100 V

Impedancja: 8 Ω, 250 W

Prąd lub moc: (70 V): 20 W, 40 W, 80 W, 150 W; (100 V): 40 W, 80 W, 150 W

Informacje prawne

Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dyrektyw UE. Pełna treść Deklaracji zgodności jest dostępna w witrynie: www.Bose.com/compliance.

Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dokumentu Electromagnetic Compatibility Regulations 2016 oraz wszelkimi innymi przepisami obowiązującymi w Wielkiej Brytanii. Deklaracja zgodności jest dostępna w następującej witrynie internetowej: www.Bose.com/compliance

Ten symbol oznacza, że produktu nie należy wyrzucać razem z innymi odpadkami z gospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki w celu recyklingu. Właściwy sposób utylizacji i recyklingu pomaga chronić zasoby naturalne, ludzkie zdrowie i środowisko naturalne. Aby uzyskać więcej informacji na temat utylizacji i recyklingu tego produktu, skontaktuj się z samorządem lokalnym, w zakładzie utylizacji odpadów albo w sklepie, w którym produkt został nabyty.

Data produkcji: ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007 lub 2017.

Importer — UE: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importer — Wielka Brytania: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importer z Japonil: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio | Importer — Australia: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importer — Chiny: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importer — Meksyk: POST INTL.MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Meksyk | Importer — ZEA: 102 A, Sama Tower Sheikh Zayed Road, Dubaj, ZEA

Bose jest znakiem towarowym firmy Bose Corporation.

DesignMax jest znakiem towarowym firmy Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Żadnej części tego dzieła nie wolno reprodukować, modyfikować, rozpowszechniać ani w inny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia.

Informacje o gwarancji

Opisywany produkt objęty jest ograniczoną gwarancją, Szczegółowe informacje na temat gwarancji można znaleźć na stronie BoseProfessional.com/Warranty.

OSTRZEŻENIA/PRZESTROGI

Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one mieć wpływ na funkcjonowanie implantów medycznych, należy skonsultować się z lekarzem.

Produkt zawiera drobne elementy, które mogą spowodować niebezpieczeństwo zadstawienia. Nie jest on odpowiedni dla dzieci w wieku poniżej 3 lat.

- Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach.

- Wszystkie produkty Bose Professional muszą być instalowane zgodnie z przepisami lokalnymi, krajowymi, federalnymi i branżowymi. Instalator jest zobowiązany zainstalaować głośniki i systemotażowy zgodnie ze wszystkimi obowiązującymi regulaminami, w tym regulaminami i przepisami obowiązującymi w budynku. Przed instalacją produktu należy skonsultować się z odpowiednimi władzami.

- Niebezpieczny montaż lub podwieszenie ciężkiego ładunku może spowodować poważne obrażenia lub śmierć oraz uszkodzenie mienia. Do obowiązków instalatora należy ocena niezawodności każdej mełody montażu stosowanej w tym przypadku. Montaż podwieszanych głośników może być przeprowadzany wyłącznie przez profesjonalnych instalatorów posiadających wiedzę o odpowiednim sprzęcie i bezpiecznych technikach montażu.

- Nie wolno montować produktu w miejscach, w których może być ono narażone na kontakt z woda lub ze skroploną para wodną.

- Nie wolno narażać urządzenia na działanie wody ani umieszczać na nim lub obok niego pojemników wypełnionych woda, np. wazonów.

- Nie montować uchwytu na powierzchniach niewystarczająco solidnych lub stwarzających zagrożenia związane na przykład z instalacją elektryczną lub hydrauliczną. Wspornik powinien zamontować wykwalifikowany instalator z zachowaniem lokalnych przepisów budowlanych.

- Należy używać wyłącznie sprzętu i akcesoriów dostarczonych lub wskazanych przez firmę Bose Professional jako odpowiednie do głośników DesignMax DM10P-SUB. Informacje na temat zgodnych akcesoriów można znaleźć w arkuszu danych technicznych produktu pod adresem BoseProfessional.com.

- Produkt musi być umieszczony z dala od ognia i źródeł ciepła. Na urządzeniu lub w jego pobliżu nie należy umieszczać źródeł otwartego ognia, np. zapalonych świecie.

- Nie wolno dokonywać modyfikacji produktu bez zezwolenia.

- Nie wolno narażać głośnika lub elementów montażowych na działanie substancji chemicznych, które nie zostały dozwolone przez firmę Bose Professional, w tym m.in. środków smarnych i czyszczących, środków do ochrony instalacji elektrycznych oraz rozpuszczalników na bazie węglowodorów. Narażenie na działanie takich substancji może prowadzić do degradacji materiałów plastikowych, a w rezultacie do pękania i stworzenia zagrożenia upadkiem.

- Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika na działanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub chemikaliów.

Ostrzeżenia dotyczące linek montażowych:

- Linka ta nie jest przeznaczona do instalacji ani stosowania w pomieszczeniach mających stały kontakt z wodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łażniach parowych i lodowiskach).

- Nie należy używać do podnoszenia, na przykład za pomocą żurawi lub bloczków, ani do montowania ruchomych instalacji wiszących. Przystosowana wyłącznie do podwieszania głośników w sposób nieruchomości.

- Nie wolno stawać na instalacji ani po niej chodzić.

- Nie wolno zamalowywać zacisku ani żadnego innego elementu zwieszaka.

- W przypadku korzystania z linki montażowej innej firmy jej dopuszczalne obciążenie robocze musi być równe lub wyższe niż dopuszczalne obciążenie robocze linki montażowej znajdującej się w zestawie. W sekcji Dane techniczne znajdziesz informacje dotyczące dopuszczalnego obciążenia roboczego.

- Nie wolno pokrywać zacisku ani żadnego innego elementu zwieszaka olejem lub innymi substancjami smarnymi.

- W żadnym wypadku nie wolno łączyć linek ze sobą. Do każdego punktu zakotwiczenia wolno przymocować tylko jedną linkę.

- Do montowania podwieszanych głośników Bose Professional należy używać tylko zwieszaków linkowych.

Zawartość opakowania

Dodatkowe dane techniczne można znaleźć w arkuszu danych technicznych DesignMax DM10P-SUB na stronie BoseProfessional.com.

Specyfikacja
Wymiary produktu Średnica na dolc: 400 mm
	(15,75 cala)
	Wysokość: 383 mm(15,08 cala)
	Średnica na górze: 265 mm(10,43 cala)
Wymiary linki Długość: 4,57 m	(15,00 stóp)
	Średnica: 3,2 mm(0,125 cala)
Maksymalne obciążenie (dopuszczalne obciążenie robocze)1	90,72 kg (200,0 lb)
Waga netto, głośnik 8,92 kg (19,67 lb)
Waga przesyłki 12,65 kg (27,89 lb)
Zakres temperatur otoczenia (eksploatacja)	0 °C do 50 °C (32 °F do 122 °F)
Rekomendowane zabezpieczenie górnoprzepustowe	40 Hz
Filtr niskoprzepustowy (Bose Professional Voicing)	100 Hz
Kolor Czarny (podobny do RAL 9005);	Biały (podobny do RAL 9003)
Możliwość pomalowania	Należy użyć farby, która jest przeznaczona do malowania tworzyw sztucznych wykonanych z polipropylenu.
Otoczenie Wyłącznie w pomieszczeniach

1. Obciążenie linki montażowej nigdy nie powinno przekraczać jej dopuszczalnego obciążenia roboczego. Dopuszczalne obciążenie robocze linki montażowej dołączonej do zestawu wynosi ok. 90,72 kg (200 funtów).

Ważne informacje dotyczące instalacji

Przed rozpoczęciem montażu głośnika zapoznaj się z Ważnymi zaleceniami dotyczącymi bezpieczeństwa znajdującymi się na stronie 30.

Informacje dotyczące bezpieczeństwa i zgodności

Głośnik DesignMax DM10P-SUB przeszedł testy i jest zgodny z następującymi specyfikacjami i zastosowaniami:

• Zgodność z normami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego i specjalistycznego
• Do zastosowań ogólnych — kategoria UL UEAY, numer pliku S36835
• Głośniki nadają się do instalacji przy użyciu okablowania klasy 1, klasy 2 lub klasy 3 zgodnie z normą NFPA 70, National Electric Code, 2017, art. 640

Opcje montażu i akcesoria

Gwintowany adapter w kształcie tulei
② Adapter przepustu kablowego i zwieszaka

1

2

Podłączanie okablowania do głośnika

Grubość przewodu

Do montażu głośnika DesignMax DM10P-SUB należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm²) do 14 AWG (2,1 mm²).

Schematy połączeń

Odsłonić sześć milimetrów (¼ cala) nieizolowanego przewodu, aby podłączyć go do zacisków.

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

70/100 V 8Ω

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/- 100V

Ustawienia głośnika

20 40 40 80 80 150 150 NC Ω 38

70 V
20 W 40 W	80 W 150 W*			8 Ω
40 W 80 W	150 W NC**
100 V

* Ustawienia fabryczne
** NC: brak połączenia (nie używać)

Ustawienie gwintownika transformatora

Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.

Przygotowanie do montażu

Korzystanie z linki zabezpieczającej

Niektóre regionalne przepisy budowlane wymagają zastosowania dodatkowej metody zabezpieczania głośników w celu zapewnienia dodatkowego bezpieczeństwa. Pozycja, sposób i elementy montażu muszą być zgodne z lokalnymi normami i przepisami budowlanymi.

Firma Bose Professional zaleca użycie (A) przewodu zabezpieczającego lub (B) linki zabezpieczającej jako dodatkowego mechanizmu zabezpieczającego (brak w zestawie). Punkty mocowania osprzętu zabezpieczającego przedstawiono na schemacie po prawej stronie.

W przypadku korzystania z Cwintowanego adaptera w kształcie tulei lub Adaptera przepustu kablowego i zwieszaka dołączona do zestawu linka podwieszająca może być używa jako linka zabezpieczająca.

Należy przestrzegać instrukcji producenta dotyczących dodatkowego mechanizmu zabezpieczającego.

A B

Montaż głośnika

Przed montażem głośnika należy skonfigurować ustawienia gwintownika.

1. Dołączoną do zestawu linkę montażową przeciągnij przez zacisk i owin wokół struktury, na której ma wisieć głośnik. Następnie zabezpiecz linkę za pomocą zacisku. Uwaga! Strzałki na zacisku wskazują kierunek przeciągania linki. A. Aby poluzować linkę, wsuń narzędzię montażowe do otworu zwalniającego i dostosuń napięcie linki.
2. Pociągnąć wolny koniec linki podwieszającej, aby ustawić głośnik na żądanej wysokości.
3. Przyczepić karabińczyk do środkowego punktu mocowania. Po ustawieniu głośnika na żądanej wysokości odciąć wolny koniec linki podwieszającej. Uwaga! Po przycięciu linki do odpowiedniej długości wszelkie strzepiące się włókna należy odciąć obcinakiem do kabli.
4. Odłączyć złącze, podłączyć okablowanie do złącza i ponownie podłączyć złącze do głośnika. Informacje na temat okablowania można znaleźć w sekcji Podłączanie okablowania do głośnika na stronie 32. Uwaga! Jeśli nie chcesz odcinać wolnego końca linki, możesz ukryć go we wnęce górnej części obudowy.
   Za pomocą dołączonych do zestawu opasek kablowych poprowadź okablowanie głośnika wzdłuż linki podwieszającej.
5. Obróć maskownicę tak, aby logo znajdowało się we właściwym położeniu. Uwaga! Nie zdejmuj maskownicy, chyba że w celu pomalowania. Logo można usunąć, odczepiając je od maskownicy.
