DesignMax DM6PE - Głośniki BOSE - Bezpłatna instrukcja obsługi

Typ produktu	Profesjonalny głośnik
Marka	Bose
Model	DesignMax DM6PE
Wymiary (średnica dolna)	308 mm
Wymiary (wysokość)	374 mm
Wymiary (średnica górna)	200 mm
Masa netto (pojedynczy głośnik)	5,66 kg
Masa brutto (para)	15,01 kg
Dostępne kolory	Czarny (RAL 9005) lub Biały (RAL 9003)
Zasilanie	70 V / 100 V
Dostępne moce (70 V)	2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W
Dostępne moce (100 V)	5 W, 10 W, 20 W, 40 W, 80 W
Impedancja znamionowa	8 Ω (100 W)
Zastosowanie zewnętrzne	Tak, z osłoną ochronną IP55
Stopień ochrony	IP55 (z osłoną)
Zakres temperatur	-25 °C do 65 °C
Długość liny podwieszającej	4,57 m (15 stóp)
Materiał obudowy	Polipropylen (PP) gotowy do malowania
Zalecana farba	Specjalna farba do polipropylenu
Akcesoria w zestawie	Lina podwieszająca, opaska kablowa, osłona ochronna, złącze Euroblock
Instalacja	Tylko przez profesjonalnego technika
Typ okablowania	18 AWG do 14 AWG (0,8 mm² do 2,1 mm²)
Zabezpieczenie wtórne	Zalecana lina zabezpieczająca (dołączona może być użyta)
Gwarancja	Ograniczona, patrz BoseProfessional.com/Warranty

Często zadawane pytania - DesignMax DM6PE BOSE

Jaka jest maksymalna moc głośnika DesignMax DM6PE?

Głośnik może wytrzymać do 100 W w trybie niskiej impedancji (8 Ω) lub do 80 W w liniach 70 V/100 V.

Jak wybrać moc głośnika?

Użyj płaskiego śrubokrętu, aby obrócić selektor zaczepu transformatora. Dostępne wartości są wskazane na listwie zaciskowej: 2,5/5/10/20/40/80 W w 70 V i 5/10/20/40/80 W w 100 V.

Czy głośnik może być używany na zewnątrz?

Tak, jest przeznaczony do bezpośredniego montażu na zewnątrz pod warunkiem użycia dostarczonej osłony ochronnej wejść, co gwarantuje stopień ochrony IP55.

Jak pomalować głośnik DesignMax DM6PE?

Wybierz farbę specjalnie przeznaczoną do polipropylenu (PP). W razie potrzeby zdejmij maskownicę i logo, a następnie maluj równomiernie. Pozostaw do całkowitego wyschnięcia przed ponownym użyciem.

Jaki typ kabla użyć do okablowania?

Użyj kabli o przekroju 18 AWG (0,8 mm²) do 14 AWG (2,1 mm²). Zdejmij izolację na 6 mm przewodu do podłączenia do złącza Euroblock.

Czy potrzebna jest dodatkowa lina zabezpieczająca?

Tak, aby spełnić wymogi budowlane, zaleca się zainstalowanie zamocowania wtórnego. Dołączona lina podwieszająca może służyć jako lina zabezpieczająca.

Jaka jest maksymalna wysokość podwieszenia?

Długość liny podwieszającej wynosi 4,57 m. Maksymalne obciążenie bezpieczeństwa (liny) wynosi 45,36 kg, znacznie przewyższające wagę głośnika (5,66 kg).

Czy instalację można wykonać samodzielnie?

Nie, instalacja musi być wykonana przez profesjonalnego technika zgodnie z lokalnymi przepisami. Nieprawidłowa instalacja stwarza ryzyko upadku i obrażeń.

Jak czyścić głośnik?

Używaj tylko suchej szmatki. Nie używaj mydła, detergentu, alkoholu ani innych chemikaliów, które mogłyby uszkodzić plastik.

Gdzie znaleźć pełną kartę techniczną?

Szczegółowa karta techniczna jest dostępna na stronie BoseProfessional.com, sekcja DesignMax DM6PE. Znajdziesz tam dodatkowe dane techniczne i schematy montażowe.

INSTRUKCJA OBSŁUGI DesignMax DM6PE BOSE

Instrukcja montażu....30

安装指南 34

安裝指南....38

設置ガイド....42

1. دليل التركيب

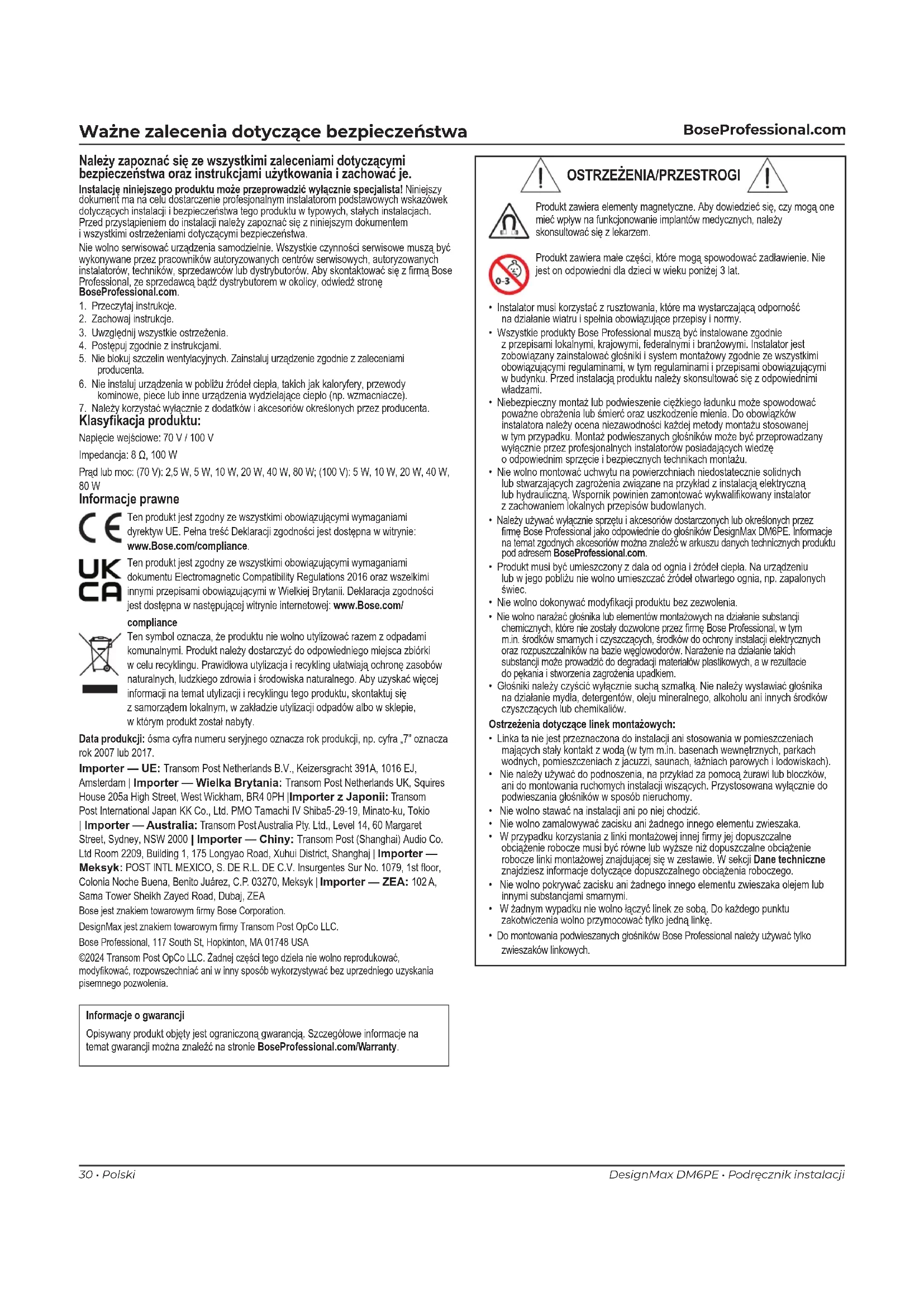

Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa oraz instrukcjami użytkowania i zachować je.

Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek dotyczących instalacji i bezpieczeństwa tego produktu w typowych, stałych instalacjach. Przed przystąpieniem do instalacji należy zapoznać się z niniejszym dokumentem i wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa.

Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych instalatorów, techników, sprzedawców lub dystrybutorów. Aby skontaktować się z firmą Bose Professional, ze sprzedawca bądź dystrybutorem w okolicy, odwiedź stronę

BoseProfessional.com.

1. Przeczytaj instrukcje.
2. Zachowaj instrukcje.
3. Uwzględnij wszystkie ostrzeżenia.
4. Postępuj zgodnie z instrukcjami.
5. Nie blokuj szczelin wentylacyjnych. Zainstaluj urządzenie zgodnie z zaleceniami producenta.
6. Nie instaluj urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, przewody kominowe, piece lub inne urządzenia wydzielające ciepło (np. wzmacniacze).
7. Należy korzystać wyłącznie z dodatków i akcesoriów określonych przez producenta.

Klasyfikacja produktu:

Napięcie wejściowe: 70 V / 100 V

Impedancja: 8 Ω, 100 W

Prąd lub moc: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Informacje prawne

Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dyrektyw UE. Pełna treść Deklaracji zgodności jest dostępna w witrynie: www.Bose.com/compliance.

Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dokumentu Electromagnetic Compatibility Regulations 2016 oraz wszelkimi innymi przepisami obowiązującymi w Wielkiej Brytanii. Deklaracja zgodności jest dostępna w następującej witrynie internetowej: www.Bose.com/

compliance

Ten symbol oznacza, że produktu nie wolno utylizować razem z odpadami komunalnymi. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki w celu recyklingu. Prawidłowa utylizacja i recykling ułatwiają ochronę zasobów naturalnych, ludzkiego zdrowia i środowiska naturalnego. Aby uzyskać więcej informacji na temat utylizacji i recyklingu tego produktu, skontaktuj się z samorządem lokalnym, w zakładzie utylizacji odpadów albo w sklepie, w którym produkt został nabyty.

Data produkcji: ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7" oznacza rok 2007 lub 2017.

Importer — UE: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importer — Wielka Brytania: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importer z Japonii: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio

Bose jest znakiem towarowym firmy Bose Corporation.

DesignMax jest znakiem towarowym firmy Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Żadnej części tego dzieła nie wolno reprodukować,

modyfikować, rozpowszechniać ani w inny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia.

Informacje o gwarancji

Opisywany produkt objęty jest ograniczoną gwarancją. Szczegółowe informacje na temat gwarancji można znaleźć na stronie BoseProfessional.com/Warranty.

OSTRZEŻENIA/PRZESTROGI

Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one mieć wpływ na funkcjonowanie implantów medycznych, należy skonsultować się z lekarzem.

Produkt zawiera małe części, które mogą spowodować zadławienie. Nie jest on odpowiedni dla dzieci w wieku poniżej 3 lat.

• Instalator musi korzystać z rusztowania, które ma wystarczającą odporność na działanie wiatru i spełnia obowiązujące przepisy i normy.
• Wszystkie produkty Bose Professional muszą być instalowane zgodnie z przepisami lokalnymi, krajowymi, federalnymi i branżowymi. Instalator jest zobowiązany zainstalaować głośniki i system montażowy zgodnie ze wszystkimi obowiązującymi regulaminami, w tym regulaminami i przepisami obowiązującymi w budynku. Przed instalacją produktu należy skonsultować się z odpowiednimi władzami.
• Niebezpieczny montaż lub podwieszenie ciężkiego ładunku może spowodować poważne obrażenia lub śmierć oraz uszkodzenie mienia. Do obowiązków instalatora należy ocena niezawodności każdej metody montażu stosowanej w tym przypadku. Montaż podwieszanych głośników może być przeprowadzany wyłącznie przez profesjonalnych instalatorów posiadających wiedzę o odpowiednim sprzęcie i bezpiecznych technikach montażu.
• Nie wolno montować uchwytu na powierzchniach niedostatecznie solidnych lub stwarzających zagrożenia związane na przykład z instalacją elektryczną lub hydrauliczną. Wspornik powinien zamontować wykwalifikowany instalator z zachowaniem lokalnych przepisów budowlanych.
• Należy używać wyłącznie sprzętu i akcesoriów dostarczonych lub określonych przez firmę Bose Professional jako odpowiednie do głośników DesignMax DM6PE. Informacje na temat zgodnych akcesoriów można znaleźć w arkuszu danych technicznych produktu pod adresem BoseProfessional.com.
• Produkt musi być umieszczony z dała od ognia i źródeł ciepła. Na urządzeniu lub w jego pobliżu nie wolno umieszczać źródeł otwartego ognia, np. zapalonych świec.
• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.
• Nie wolno narażać głośnika lub elementów montażowych na działanie substancji chemicznych, które nie zostały dozwolone przez firmę Bose Professional, w tym m.in. środków smarnych i czyszczących, środków do ochrony instalacji elektrycznych oraz rozpuszczalników na bazie weglowodorów. Narażenie na działanie takich substancji może prowadzić do degradacji materialów plastikowych, a w rezultacie do pekania i stworzenia zagrożenia upadkiem.
• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika na działanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub chemikaliów.

Ostrzeżenia dotyczące linek montażowych:

• Linka ta nie jest przeznaczona do instalacji ani stosowania w pomieszczeniach mających stały kontakt z woda (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łażniach parowych i lodowiskach).
• Nie należy używać do podnoszenia, na przykład za pomocą żurawi lub bloczków, ani do montowania ruchomych instalacji wiszących. Przystosowana wyłącznie do podwieszania głośników w sposób nieruchomości.
• Nie wolno stawać na instalacji ani po niej chodzić.
• Nie wolno zamałowywać zacisku ani żadnego innego elementu zwieszaka.
• W przypadku korzystania z linki montażowej innej firmy jej dopuszczalne obciążenie robocze musi być równe lub wyższe niż dopuszczalne obciążenie robocze linki montażowej znajdującej się w zestawie. W sekcji Dane techniczne znajdziesz informacje dotyczące dopuszczalnego obciążenia roboczego.
• Nie wolno pokrywać zacisku ani żadnego innego elementu zwieszaka olejem lub innymi substancjami smamymi.
• W żadnym wypadku nie wolno łączyć linek ze sobą. Do każdego punktu zakotwiczenia wolno przymocować tylko jedną linkę.
• Do montowania podwieszanych głośników Bose Professional należy używać tylko zwieszaków linkowych.

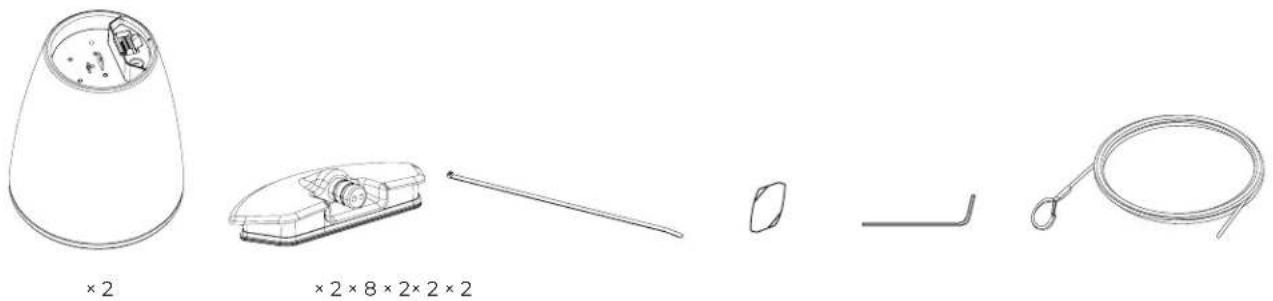

Zawartość opakowania

Dodatkowe dane techniczne można znaleźć w arkuszu danych technicznych DesignMax DM6PE na stronie BoseProfessional.com.

Specyfikacja
Wymiary produktu Średnica na dole: 308 mm (12,13 cala)
	Wysokość: 374 mm (14,72 cala)
	Średnica na górze: 200 mm (7,87 cala)
Wymiary linki Długość: 4,57 m (15,00 stóp)
	Średnica: 2 mm (0,08 cala)
Maksymalne obciążenie(dopuszczalne obciążenierobocze)1	45,36 kg (100,0 lb)
Waga netto, głośnik(pojedynczy)	5,66 kg (12,48 lb)
Waga przesyłki (para) 15,01 kg (33,09 lb)
Zakres temperaturotoczenia(eksploatacja)	-25 °C do 65 °C (-13 °F do 149 °F)
Kolor Czarny (podobny do RAL 9005);Błały (podobny do RAL 9003)
Możliwość pomalowania Należy użyć farby, która jest przeznaczonado malowania tworzyw sztucznychwykonanych z polipropylenu.
Otoczenie W przypadku korzystania z dołączonej dozestawu osłony wejść jest sklasyfikowanyjako nadający się do użytku winstalacjach zewnętrznych bezpośrednjonarażonych na oddziaływanie warunkówatmosferycznych (IP55 zgodny z normąEN60529).

1. Obciążenie linki montażowej nigdy nie powinno przekraczać jej dopuszczalnego obciążenia roboczego. Dopuszczalne obciążenie robocze linki montażowej dołączonej do zestawu wynosi ok. 45 kg.

Ważne informacje dotyczące instalacji

Przed rozpoczęciem montażu głośnika zapoznaj się z Ważnymi zaleceniami dotyczącymi bezpieczeństwa znajdującymi się na stronie 30.

Informacje dotyczące bezpieczeństwa i zgodności

Głośnik DesignMax DM6PE przeszedł testy i jest zgodny z następującymi specyfikacjami i zastosowaniami:

• Zgodność z normami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego i specjalistycznego
• Do zastosowań ogólnych — kategoria UL UEAY, numer pliku S36835
  • Głośnik DesignMax DM6PE nadaje się do użytku zewnętrznego w wilgotnym środowisku
• Głośniki nadają się do instalacji przy użyciu okablowania klasy 1, klasy 2 lub klasy 3 zgodnie z normą NFPA 70, National Electric Code, 2017, art. 640

Przygotowanie osłony wejść

Osłona wejść jest przystosowana do trzech różnych konfiguracji okablowania. Aby zmienić konfigurację osłony wejść i dopasować ją do pożądanego układu, odetnij końcówkę zgodnie z dziurkowaniem.

Uwaga! Jeśli urządzenie jest używane tylko w pomieszczeniach, nie trzeba stosować osłony wejść.

Jedno wejście Wejście i wyjście Całkowicie otwarta

Uwaga! Wybierając całkowicie otwartą konfigurację gumowej rurki, instalator musi zabezpieczyć system przed wniknięciem wody do złącza Euroblock.

Opcje montażu i akcesoria

1 Gwintowany adapter w kształcie tulei
② Adapter przepustu kablowego i zwieszaka

Podłączanie okablowania do głośnika

Do montażu głośnika DesignMax DM6PE należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm²) do 14 AWG (2,1 mm²).

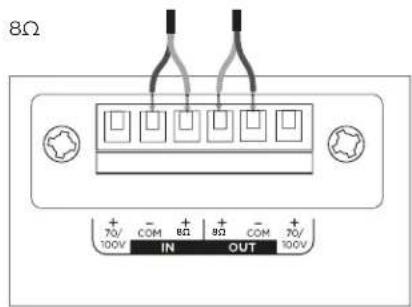

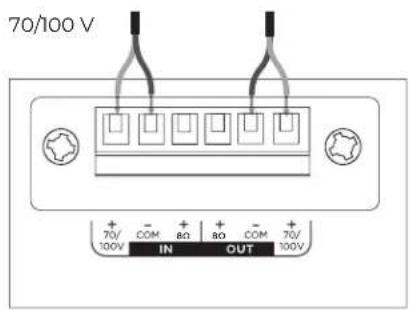

Schematy połączeń

Odsłonić sześć milimetrów (1/4 cala) nieizolowanego przewodu, aby podłączyć go do zacisków.

70/100 V + - 70/ COM + + 100V IN OUT 70/ 100V

8Ω + 70/- 100V IN OUT + 8Ω + 8Ω - 70/ 100V

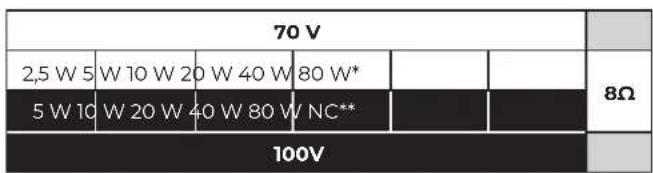

Ustawienia głośnika

10 20 20 40 40 80 90 5 10 5 5°C U8

** NC: brak połączenia (nie używać)* Ustawienia

Ustawienie gwintownika transformatora

Ustaw gwintownik, obracając go. Użyj płaskiego wkrętaka.

Przygotowanie do montażu

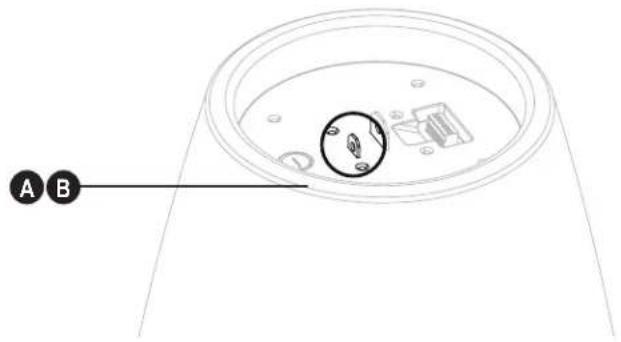

Korzystanie z linki zabezpieczającej

Niektóre regionalne przepisy budowlane wymagają zastosowania dodatkowej metody zabezpieczania głośników w celu zapewnienia dodatkowego bezpieczeństwa. Pozycja, sposób i elementy montażu muszą być zgodne z lokalnymi normami i przepisami budowlanymi.

Firma Bose Professional zaleca użycie (A) przewodu zabezpieczającego lub (B) linki zabezpieczającej jako dodatkowego mechanizmu zabezpieczającego (brak w zestawie). Punkty mocowania osprzętu zabezpieczającego przedstawiono na schemacie po prawej stronie.

W przypadku korzystania z Gwintowanego adaptera w kształcie tulei lub Adaptera przepustu kablowego i zwieszaka dołączona do zestawu linka podwieszająca może być używa jako linka zabezpieczająca.

Należy przestrzegać instrukcji producenta dotyczących dodatkowego mechanizmu zabezpieczającego.

A B

Montaż głośnika

Przed montażem głośnika należy skonfigurować ustawienia gwintownika.

1. Dołączoną do zestawu linkę montażową przeciągnij przez zacisk i owiń wokół struktury, na której ma wisieć głośnik. Następnie zabezpiecz linkę za pomocą zacisku. Uwaga! Strzałki na zacisku wskazują kierunek przeciągania linki. A. Aby poluzować linkę, wsuń narzędzie montażowe do otworu zwalniającego i dostosu napięcie linki.

2. Pociągnij wolny koniec linki podwieszającej, aby ustawić głośnik na żądanej wysokości.

3. Przyczepić karabińczyk do środkowego punktu mocowania. Po ustawieniu głośnika na żądanej wysokości obetnij wolny koniec linki podwieszającej. Uwaga! Po przycięciu linki do odpowiedniej długości wszelkie strzępiące się włókna należy odciąć obcinakiem do kabli.

4. W przypadku instalacji, w których głośnik może być narażony na kontakt z wodą lub skroploną parą wodną, należy przeciągnąć okablowanie głośnika przez gumowy przepust kablowy w osłonie wejść (patrz Przygotowanie osłony wejść na stronie 32).

5. Odłącz złącze, podłącz okablowanie do złącza i ponownie podłącz złącze do głośnika. Informacje na temat okablowania można znaleźć w sekcji Podłączanie okablowania do głośnika na stronie 32.

6. W przypadku instalacji, w których głośnik może być narażony na kontakt z wodą lub skroploną parą wodną, należy umieścić osłone wejść nad złączem i docisnąć ją do głośnika, by powstało szczelne połączenie.

Za pomocą dołączonych do zestawu opasek kablowych poprowadź okablowanie głośnika wzdłuż linki podwieszającej.

1. Obróć maskownicę tak, aby logo znajdowało się we właściwym położeniu.

Uwaga! Nie zdejmuj maskownicy, chyba że w celu pomalowania. Logo można usunąć, odczepiając je od maskownicy.
