DesignMax DM6PE - Altavoces BOSE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz profesional
Marca	Bose
Modelo	DesignMax DM6PE
Dimensiones (diámetro inferior)	308 mm
Dimensiones (altura)	374 mm
Dimensiones (diámetro superior)	200 mm
Peso neto (bocina sola)	5,66 kg
Peso bruto (par)	15,01 kg
Colores disponibles	Negro (RAL 9005) o Blanco (RAL 9003)
Alimentación	70 V / 100 V
Potencias disponibles (70 V)	2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W
Potencias disponibles (100 V)	5 W, 10 W, 20 W, 40 W, 80 W
Impedancia nominal	8 Ω (100 W)
Uso en exteriores	Sí, con cubierta de protección IP55
Índice de protección	IP55 (con cubierta)
Rango de temperatura	-25 °C a 65 °C
Longitud del cable de suspensión	4,57 m (15 ft)
Material del gabinete	Plástico de polipropileno (PP) listo para pintar
Pintura recomendada	Pintura especial para polipropileno
Accesorios incluidos	Cable de suspensión, abrazadera para cable, cubierta de protección, conector Euroblock
Instalación	Solo por un técnico profesional
Tipo de cableado	18 AWG a 14 AWG (0,8 mm² a 2,1 mm²)
Seguridad secundaria	Cable de seguridad recomendado (el incluido puede usarse)
Garantía	Limitada, consulte BoseProfessional.com/Warranty

Preguntas frecuentes - DesignMax DM6PE BOSE

¿Cuál es la potencia máxima de la bocina DesignMax DM6PE?

La bocina puede soportar hasta 100 W en modo de baja impedancia (8 Ω) o hasta 80 W en líneas de 70 V/100 V.

¿Cómo elegir la potencia de la bocina?

Use un destornillador plano para girar el selector de toma del transformador. Los valores disponibles se indican en el borne: 2,5/5/10/20/40/80 W en 70 V y 5/10/20/40/80 W en 100 V.

¿Se puede usar la bocina en exteriores?

Sí, está diseñada para instalación exterior directa siempre que se use la cubierta de protección de entradas suministrada, garantizando un índice IP55.

¿Cómo pintar la bocina DesignMax DM6PE?

Elija una pintura especialmente diseñada para polipropileno (PP). Retire la rejilla y el logotipo si es necesario, luego pinte uniformemente. Deje secar completamente antes de volver a poner en servicio.

¿Qué tipo de cable usar para el cableado?

Use cables de sección 18 AWG (0,8 mm²) a 14 AWG (2,1 mm²). Pele 6 mm de cable para la conexión en el conector Euroblock.

¿Se necesita un cable de seguridad adicional?

Sí, para cumplir con los códigos de construcción, se recomienda instalar una fijación secundaria. El cable de suspensión incluido puede servir como cable de seguridad.

¿Cuál es la altura máxima de suspensión?

La longitud del cable de suspensión es de 4,57 m. La carga máxima de seguridad (cable) es de 45,36 kg, muy por encima del peso de la bocina (5,66 kg).

¿Se puede realizar la instalación uno mismo?

No, la instalación debe ser realizada por un técnico profesional de acuerdo con las normativas locales. Una instalación incorrecta presenta riesgos de caída y lesiones.

¿Cómo limpiar la bocina?

Use únicamente un paño seco. No use jabón, detergente, alcohol u otros productos químicos que puedan dañar el plástico.

¿Dónde encontrar la ficha técnica completa?

La ficha técnica detallada está disponible en el sitio BoseProfessional.com, sección DesignMax DM6PE. Allí encontrará características adicionales y diagramas de montaje.

MANUAL DE USUARIO DesignMax DM6PE BOSE

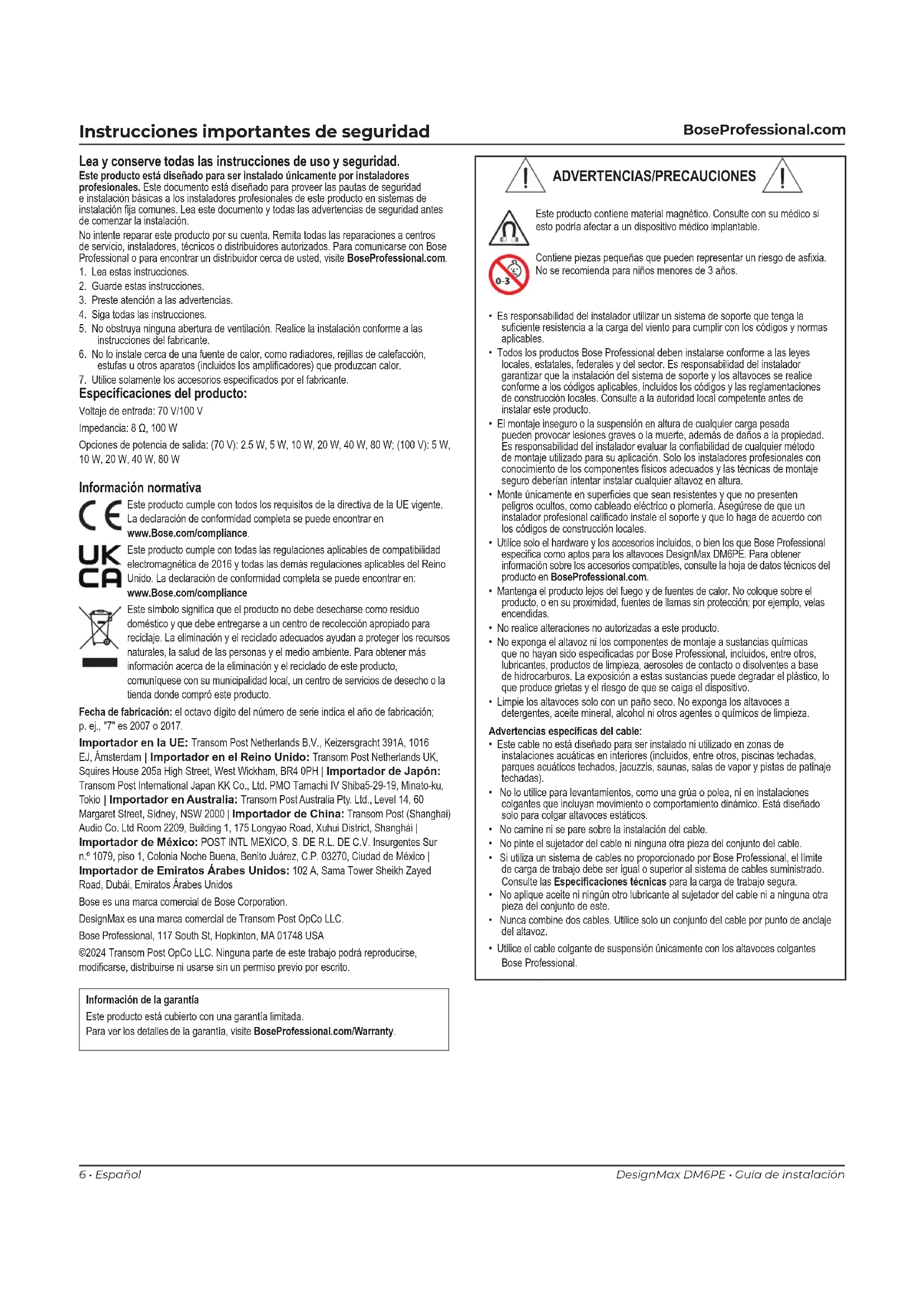

Guía de instalación 6

Lea y conserve todas las instrucciones de uso y seguridad.

Este producto está diseñado para ser instalado únicamente por instaladores profesionales. Este documento está diseñado para proveer las pautas de seguridad e instalación básicas a los instaladores profesionales de este producto en sistemas de instalación fija comunes. Lea este documento y todas las advertencias de seguridad antes de comenzar la instalación.

No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros de servicio, instaladores, técnicos o distribuidores autorizados. Para comunicarse con Bose Professional o para encontrar un distribuidor cerca de usted, visite BoseProfessional.com.

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a las advertencias.
4. Siga todas las instrucciones.
5. No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las instrucciones del fabricante.
6. No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.
7. Utilice solamente los accesorios especificados por el fabricante.

Especificaciones del producto:

Voltaje de entrada: 70 V/100 V

Impedancia: 8 Ω, 100 W

Opciones de potencia de salida: (70 V): 2.5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Información normativa

Este producto cumple con todos los requisitos de la directiva de la UE vigente. La declaración de conformidad completa se puede encontrar en www.Bose.com/compliance.

Este producto cumple con todas las regulaciones aplicables de compatibilidad electromagnética de 2016 y todas las demás regulaciones aplicables del Reino Unido. La declaración de conformidad completa se puede encontrar en: www.Bose.com/compliance

Este símbolo significa que el producto no debe desecharse como residuo doméstico y que debe entregarse a un centro de recolección apropiado para reciclaje. La eliminación y el reciclado adecuados ayudan a proteger los recursos naturales, la salud de las personas y el medio ambiente. Para obtener más información acerca de la eliminación y el reciclado de este producto, comuníquese con su municipalidad local, un centro de servicios de desecho o la tienda donde compró este producto.

Fecha de fabricación: el octavo dígito del número de serie indica el año de fabricación; p. ej., "7" es 2007 o 2017.

Importador en la UE: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importador en el Reino Unido: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importador de Japón: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio | Importador en Australia: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sidney, NSW 2000 | Importador de China: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai |

Importador de México: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur n.º 1079, piso 1, Colonia Noche Buena, Benito Juárez, C.P. 03270, Ciudad de México | Importador de Emiratos Árabes Unidos: 102 A, Sama Tower Sheikh Zayed Road, Dubái, Emiratos Árabes Unidos

Bose es una marca comercial de Bose Corporation.

DesignMax es una marca comercial de Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Ninguna parte de este trabajo podrá reproducirse, modificarse, distribuirse ni usarse sin un permiso previo por escrito.

Información de la garantía

Este producto está cubierto con una garantía limitada.

Para ver los detalles de la garantía, visite BoseProfessional.com/Warranty.

ADVERTENCIAS/PRECAUCIONES

Este producto contiene material magnético. Consulte con su médico si esto podría afectar a un dispositivo médico implantable.

Contiene piezas pequeñas que pueden representar un riesgo de asfixia. No se recomienda para niños menores de 3 años.

• Es responsabilidad del instalador utilizar un sistema de soporte que tenga la suficiente resistencia a la carga del viento para cumplir con los códigos y normas aplicables.
• Todos los productos Bose Professional deben instalarse conforme a las leyes locales, estatales, federales y del sector. Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto.
• El montaje inseguro o la suspensión en altura de cualquier carga pesada pueden provocar lesiones graves o la muerte, además de daños a la propiedad. Es responsabilidad del instalador evaluar la confiabilidad de cualquier método de montaje utilizado para su aplicación. Solo los instaladores profesionales con conocimiento de los componentes físicos adecuados y las técnicas de montaje seguro deberían intentar instalar cualquier altavoz en altura.
• Monte únicamente en superficies que sean resistentes y que no presenten peligros ocultos, como cableado eléctrico o plomería. Asegúrese de que un instalador profesional calificado instale el soporte y que lo haga de acuerdo con los códigos de construcción locales.
• Utilice solo el hardware y los accesorios incluidos, o bien los que Bose Professional específica como aptos para los altavoces DesignMax DM6PE. Para obtener información sobre los accesorios compatibles, consulte la hoja de datos técnicos del producto en BoseProfessional.com.
• Mantenga el producto lejos del fuego y de fuentes de calor. No coloque sobre el producto, o en su proximidad, fuentes de llamas sin protección; por ejemplo, velas encendidas.
• No realice alteraciones no autorizadas a este producto.
• No exponga el altavoz ni los componentes de montaje a sustancias químicas que no hayan sido especificadas por Bose Professional, incluidos, entre otros, lubricantes, productos de limpieza, aerosoles de contacto o disolventes a base de hidrocarburos. La exposición a estas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga el dispositivo.
• Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes, aceite mineral, alcohol ni otros agentes o químicos de limpieza.

Advertencias específicas del cable:

• Este cable no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
• No lo utilice para levantamientos, como una grúa o polea, ni en instalaciones colgantes que incluyan movimiento o comportamiento dinámico. Está diseñado solo para colgar altavoces estáticos.
• No camine ni se pare sobre la instalación del cable.
• No pinte el sujetador del cable ni ninguna otra pieza del conjunto del cable.
• Si utiliza un sistema de cables no proporcionado por Bose Professional, el límite de carga de trabajo debe ser igual o superior al sistema de cables suministrado. Consulte las Especificaciones técnicas para la carga de trabajo segura.
• No aplique aceite ni ningún otro lubricante al sujetador del cable ni a ninguna otra pieza del conjunto de este.
• Nunca combine dos cables. Utilice solo un conjunto del cable por punto de anclaje del altavoz.
• Utilice el cable colgante de suspensión únicamente con los altavoces colgantes Bose Professional.

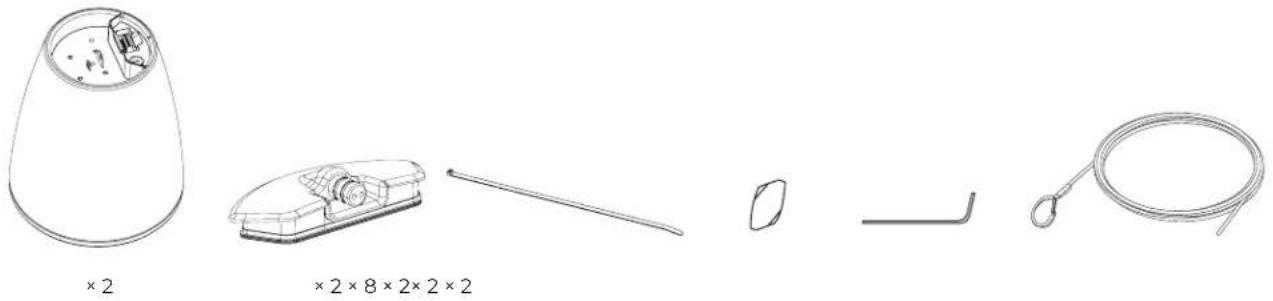

Contenido de la caja

Dimensiones del producto

308 mm (12.13") 374 mm (14.72") 331 mm (13.03") 200 mm (7.87)

Especificaciones técnicas

Para conocer más especificaciones, consulte la hoja de datos técnicos de DesignMax DM6PE en BoseProfessional.com.

Características físicas
Dimensiones del producto Diámetro inferior: 308 mm (12.13")
	Altura: 374 mm (14.72")
	Diámetro superior: 200 mm (7.87")
Dimensiones del cable Largo: 4.57 m (15.00 pies)
	Diámetro: 2 mm (0.08")
Carga máxima (carga de trabajo segura)1	45.36 kg (100.0 lb)
Peso neto, altavoz (individual)	5.66 kg (12.48 lb)
Peso de envío (par) 15.01 kg (33.09 lb)
Rango de temperatura operativo	-25 °C a 65 °C (-13 °F a 149 °F)
Color Negro (similar a RAL 9005), blanco (similar a RAL 9003)
Pintable Elija una pintura que esté	especificamente diseñada para su uso con plásticos de polipropileno (PP).
Ambiente de uso Con clasificación para instalaciones en áreas exteriores de exposición directa cuando se utiliza con cubierta de entrada resistente a la intemperie (IP55 según EN60529).

1. Utilice siempre el cable dentro del límite de carga de trabajo segura que se señala. El cable de suspensión incluido tiene una carga de trabajo segura de 45,4 kg (100 lb).

Información importante sobre la instalación

Antes de instalar el altavoz, revise las Instrucciones importantes de seguridad en la página 6.

Cumplimiento de las normativas y los reglamentos de seguridad

El altavoz DesignMax DM6PE ha superado pruebas y cumple con los siguientes usos y especificaciones:

• Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de uso comercial y profesional seguro
• Uso general: estándar UL categoría UEAY, número de archivo 536835
• El altavoz DesignMax DM6PE es adecuado para su uso en áreas exteriores en lugares húmedos.
• Apto para la instalación con métodos de cableado Clase 1, Clase 2 y Clase 3 de conformidad con el estándar NFPA 70, Código Eléctrico Nacional, 2017, Artículo 640

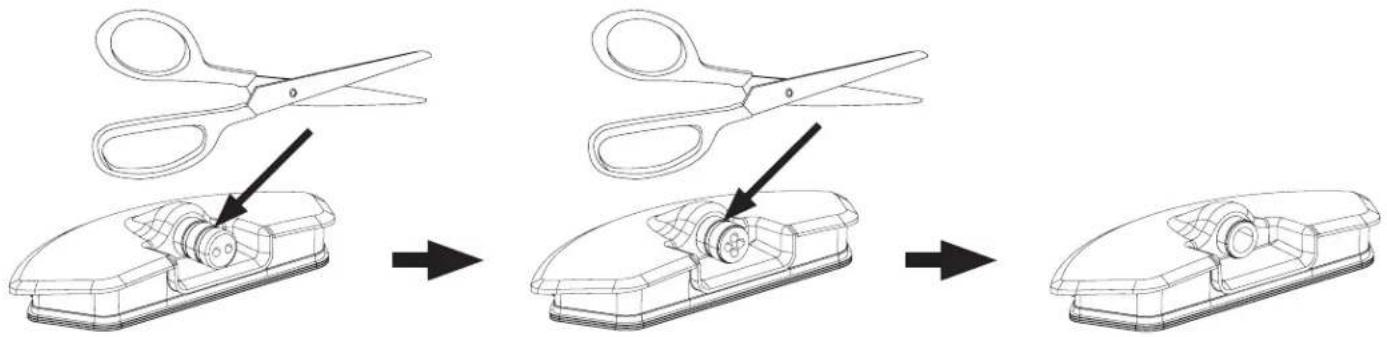

Preparación de la cubierta de entrada

La cubierta de entrada está diseñada para 3 arreglos de cableado diferentes. Para cambiar el formato de la cubierta de entrada a fin de ser compatible con el arreglo del cableado, corte a lo largo de la perforación en el conducto de goma.

Nota: Solo las aplicaciones de áreas interiores no necesitan el uso de la cubierta de entrada.

Entrada única Entrada y salida Abertura completa

Nota: Si utiliza el formato del conducto de goma de abertura completa, es responsabilidad del instalador sellarlo para que no entre agua en el conector Euroblock.

Opciones y accesorios de instalación

① Adaptador de barra roscada
② Adaptador de conducto colgante

Cableado de los altavoces

Calibre de cable

El altavoz DesignMax DM6PE está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm²) a 14 AWG (2.1 mm²).

Diagramas de conexión

Exponga 6 mm (1/4") de cable sin aislación para conectarlo a los terminales.

70/100 V + - 70V COM + + 100V IN OUT 70V + - 80 + - COM + + 100V

8 Ω + 70/- 100V IN OUT 8Ω + 8Ω - 70/ 100V

Configuración del altavoz

10 20 20 40 40 80 80 NC 5 6 5 7 U8

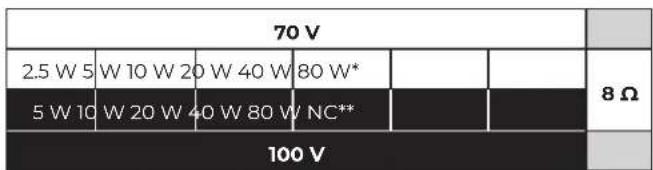

Configuración de la toma del transformador

Gire la toma para establecer la configuración. Utilice un destornillador de cabeza plana.

Preparación de la instalación

Uso de un cable de seguridad

En algunos códigos regionales de construcción se exige el uso de un método secundario de fijación de los altavoces a estructuras de apoyo con el propósito de brindar mayor seguridad. Elija una posición de montaje, un método y los componentes que cumplan con los códigos y los reglamentos locales de construcción.

Bose Professional recomienda utilizar (A) un alambre de seguridad o (B) un cable de seguridad como mecanismo secundario de fijación (no incluidos). Consulte el diagrama situado a la derecha para conocer los puntos de fijación de seguridad.

El cable de suspensión incluido puede utilizarse como cable de seguridad cuando se utiliza el adaptador de barra roscada o el adaptador de conducto colgante.

Siga las instrucciones del fabricante en la instalación de cualquier mecanismo de fijación secundario que desee implementar.

A B

Montaje del altavoz

Antes de comenzar la instalación, asegúrese de ajustar la configuración de la toma del altavoz.

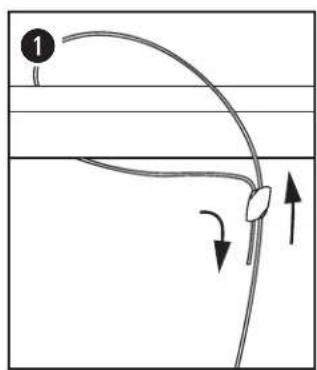

1. Inserte el cable de suspensión incluido a través del sujetador del cable y enróllelo alrededor de una estructura de soporte; fije el cable con su sujetador. Nota: Las flechas del sujetador del cable indican la dirección del cable. A. Para aflojar el cable, inserte la herramienta del sujetador en el orificio de sujeción y ajuste el cable.
2. Tire del extremo suelto del cable de suspensión para ajustar el cable a la altura deseada.
3. Fije el clip del cable al punto de conexión central. Una vez que alcance la altura deseada del altavoz, corte el exceso de cable. Nota: Recorte los filamentos deshilachados con cortaalambres después de cortarlo según la longitud adecuada.
4. Para las instalaciones en las que el altavoz puede estar expuesto al agua o a la condensación, inserte el cableado a través del conducto de goma de la cubierta de entrada (consulte Preparación de la cubierta de entrada en la página 8)
5. Retire el conector, conéctele los cables y vuelva a insertarlo en el altavoz. Para obtener información sobre el cableado, consulte Cableado de los altavoces en la página 8.
6. Para las instalaciones en las que el altavoz puede estar expuesto al agua o a la condensación, coloque la cubierta de entrada sobre el conector y presiónela firmemente contra el altavoz para crear un sello hermético.

Utilice los sujetacables incluidos para fijar el cableado al cable de suspensión.

1. Gire la rejilla para que el logotipo esté en una orientación adecuada para su instalación. Nota: No quite la rejilla, a menos que esté pintando. Para quitar el logotipo de la rejilla, retire la superficie de esta.
