| 製品タイプ | プロフェッショナルスピーカー |
| ブランド | Bose |
| モデル | DesignMax DM6PE |
| 寸法（底面直径） | 308 mm |
| 寸法（高さ） | 374 mm |
| 寸法（上面直径） | 200 mm |
| 正味重量（スピーカー単体） | 5.66 kg |
| 総重量（ペア） | 15.01 kg |
| 利用可能な色 | 黒（RAL 9005）または白（RAL 9003） |
| 電源 | 70 V / 100 V |
| 利用可能電力（70 V） | 2.5 W, 5 W, 10 W, 20 W, 40 W, 80 W |
| 利用可能電力（100 V） | 5 W, 10 W, 20 W, 40 W, 80 W |
| 公称インピーダンス | 8 Ω（100 W） |
| 屋外使用 | はい、IP55保護カバー付き |
| 保護等級 | IP55（カバー付き） |
| 温度範囲 | -25 °C ～ 65 °C |
| 吊り下げケーブル長さ | 4.57 m（15 ft） |
| 筐体素材 | 塗装可能なポリプロピレン（PP）プラスチック |
| 推奨塗料 | ポリプロピレン専用塗料 |
| 付属品 | 吊り下げケーブル、ケーブルクランプ、保護カバー、ユーロブロックコネクター |
| 設置 | 専門技術者のみ |
| 配線タイプ | 18 AWG ～ 14 AWG（0.8 mm² ～ 2.1 mm²） |
| 二次安全 | 安全ケーブル推奨（付属品で代用可） |
| 保証 | 限定保証、詳細は BoseProfessional.com/Warranty をご覧ください |
よくある質問 - DesignMax DM6PE BOSE
ユーザーの質問 DesignMax DM6PE BOSE
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード スピーカー 無料でPDF形式で！マニュアルを見つける DesignMax DM6PE - BOSE 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 DesignMax DM6PE ブランド BOSE.
使用説明書 DesignMax DM6PE BOSE
电流或功率:(70V):2.5W、5W、10W、20W、40W、80W;(100V):5W、10W、
20W、40W、80W
规范信息
電流或功率:(70V):2.5W、5W、10W、20W、40W、80W;(100V):5W、
10W\~20W\~40W\~80W
法規資訊
使用隨附的纜線束帶，將接線固定於懸吊纜線。
- 旋轉網罩，使標誌方向符合您的安裝需求。
安全上の留意項目および使用方法をよく読み、いつでも参照できるように保管してください。
本製品は、専門の施工業者による設置のみを想定した製品です。本書は、一般的な固定設置システムにおける本製品の、基本的な設置と安全上のガイドラインを施工業者様に提供します。設置する前に、本書とすべての安全に関する警告をお読みください。
ご自身で製品を修理しないでください。修理が必要な際には、正規サービスセンター、Bose Professional認定の施工業者、技術者、ディーラーまたはディストリビュターにお問い合わせください。Bose Professionalに連絡する、またはお近くのディーラーまたはディストリビューターを検索するには、BoseProfessional.comにアクセスしてください。
- 本書をよくお読みください。
- 必要な時にご覧になれるよう、本書を保管してください。
- すべての注意事項に留意してください。
- すべての指示に従ってください。
- 通気孔は塞がないでください。製造元の指示に従って設置してください。
- ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置（アンプを含む）の近くには設置しないでください。
- 必ず製造元より指定された付属品、あるいはアクセサリーのみをご使用ください。
仕様:
入力電圧: 70V/100V
インピーダンス: 8 Ω、100 W
電流またはパワー: (70V): 2.5W、5W、10W、20W、40W、80W (100V):
5W、10W、20W、
40W、80W
規制に関する情報
この製品は、すべての適用される電磁両立規則2016およびその他すべての適用される英国の規制に準拠しています。完全な適合宣言書については、次のサイトを参照してください。
製造日: シリアル番号の8桁目の数字は製造年を表します。「7」は2007年または2017年です。
EUにおける輸入元: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | 英国における輸入元: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | 日本における輸入元: Transom Post International Japan KK Co., Ltd. 東京都港区芝5-29-19 PMO田町IV | オーストラリアにおける輸入元: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | 中国における輸入元: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | メキシコにおける輸入元: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Mexico City | UAEにおける輸入元: 102 A, Sama Tower Sheikh Zayed Road, Dubai UAE
Bose は Bose Corporation の商標です。
DesignMax は Transom Post OpCo LLC の商標です。
Bose Professional, 117 South St, Hopkinton, MA 01748 USA
©2024 Transom Post OpCo LLC.本書のいかなる部分も、書面による事前の許可のない複写、変更、配布、その他の使用は許可されません。
保証情報
保証の内容および条件につきましては、付属の保証書をご覧ください。
保証の詳細については、BoseProfessional.com/Warrantyをご覧ください。
警告／注意
この製品には磁性材料が含まれています。体内に埋め込まれている医療機器への影響については、医師にご相談ください。
のどに詰まりやすい小さな部品が含まれています。3歳未満のお子様には適していません。
- 設置者の責任で、適用される法律および基準に準拠した、十分な耐風構造を持つサポートシステムを使用してください。
- Bose Professional製品を設置する際は、必ず地域と業界指導の安全基準に従ってください。各地域の建築に関する条例や規制など、適用される全ての法律に従って本製品およびその取付金具を設置することは施工業者の責任です。本製品を設置する前に、各地域の管轄官庁に相談してください。
- 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備機器等への損傷の原因となる可能性があります。適用する設置方法の信頼性を評価することは、施工業者の責任です。適切な部品および安全な設置技術の知識を持つ専門の施工業者のみが、天井へのスピーカーの 設置を行うことができます。
- 設置面の強度が不十分な場合や、設置面の裏側に電線や配管などの危険物が隠れている場合は、本製品を設置しないでください。各地域の建築に関する条例に従って、認定された専門業者によりプラケットが取り付けられていることを確認してください。
- DesignMax DM6PEには、本体付属またはBose Professional指定の取り付け部品およびアクセサリーのみをご使用ください。使用可能なアクセサリーの詳細については、BoseProfessional.comに用意されている本製品のテクニカルデータシートを参照してください。
- 火気や熱源などの近くで使用しないでください。火の付いたろうそくなどの火気を、製品の上や近くに置かないでください。
- 許可なく製品を改造しないでください。
- スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、および炭化水素を基剤とする溶剤などを含む、Bose Professional指定外の化学物質にさらさないでください。製品がこうした物質に触れると、プラスチック素材の劣化につながり、ひび割れが生じて落下事故を招くおそれがあります。
- スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピーカーを石けん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れる可能性がある場所で使用しないでください。
ケーブルに関する注意事項:
- 水を使用する屋内エリア(屋内プール、屋内ウォーターパーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど)でケーブルを設置または使用しないでください。
- クレーンや滑車などでの吊り上げ、または移動や動的な挙動を含む吊り下げ設置には使用しないでください。固定されたスピーカーの吊り下げのみで使用してください。
- 設置されたケーブルの上を歩いたり、立ったりしないでください。
- ケーブル留め具またはその他のケーブル組立部品に塗装を施さないでください。
- Bose Professional製品以外のケーブルシステムを使用する場合、同梱のケーブルシステムと同等またはそれ以上の荷重制限が要求されます。定格荷重については、「技術仕様」を参照してください。
- ケーブル留め具またはその他のケーブル組立品に、油やその他の潤滑油を塗らないでください。
- 2本のケーブルを接合しないでください。スピーカーのハングポイントごとに、ケーブル組立品を1つ使用してください。
- Bose Professional の吊り下げスピーカーには吊り下げサスペンションケーブルのみを使用してください。

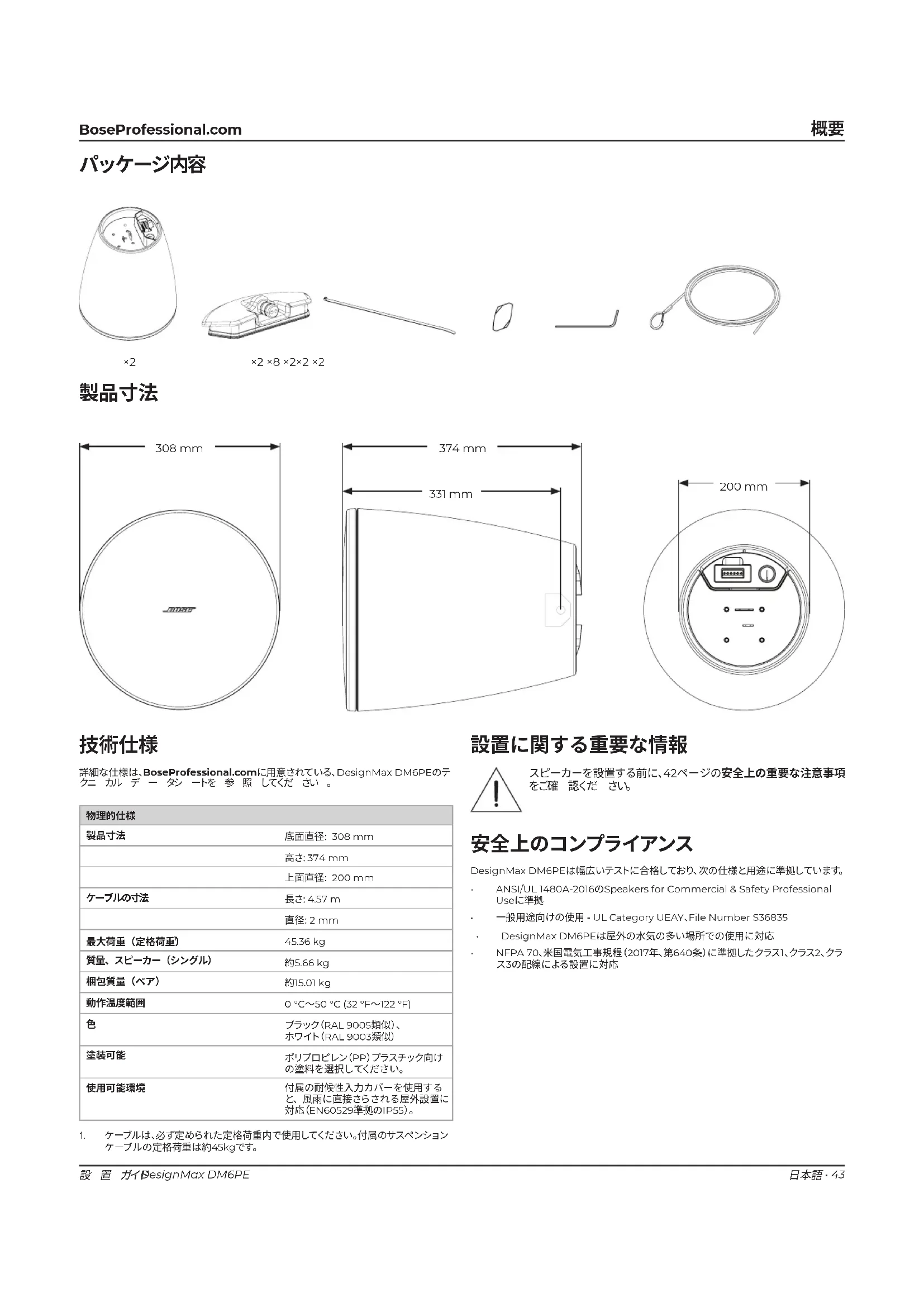

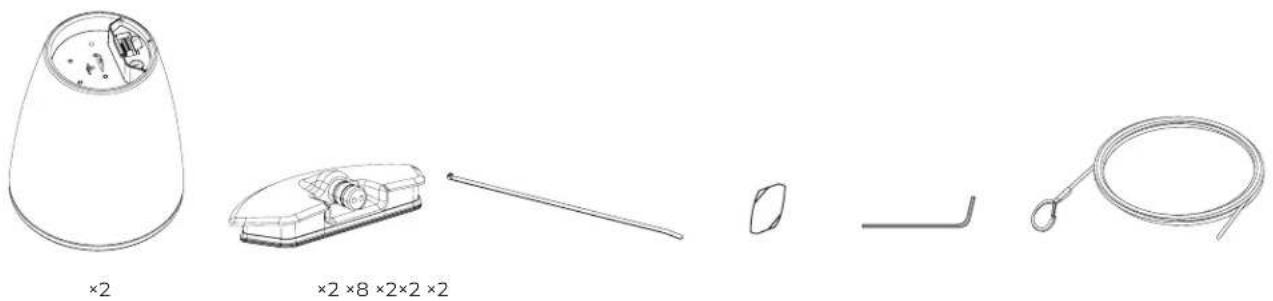

パッケージ内容
詳細な仕様は、BoseProfessional.comに用意されている、DesignMax DM6PEのテクニ カル データシートを 参照してください。
| 物理的仕様 | |
| 製品寸法 | 底面直径: 308 mm |
| 高さ: 374 mm | |
| 上面直径: 200 mm | |
| ケーブルの寸法 | 長さ: 4.57 m |
| 直径: 2 mm | |
| 最大荷重(定格荷重) | 45.36 kg |
| 質量、スピーカー(シングル) | 約5.66 kg |
| 梱包質量(ペア) | 約15.01 kg |
| 動作温度範囲 | 0 °C~50 °C (32 °F~122 °F) |
| 色 | ブラック(RAL 9005類似)、ホワイト(RAL 9003類似) |
| 塗装可能 | ポリプロピレン(PP) プラスチック向けの塗料を選択してください。 |
| 使用可能環境 | 付属の耐候性入力カバーを使用すると、風雨に直接さらされる屋外設置に対応(EN60529準拠のIP55)。 |
- ケーブルは、必ず定められた定格荷重内で使用してください。付属のサスペンションケーブルの定格荷重は約45kgです。
設置に関する重要な情報
スピーカーを設置する前に、42ページの安全上の重要な注意事項をご確認ください。
安全上のコンプライアンス
DesignMax DM6PEは幅広いテストに合格しており、次の仕様と用途に準拠しています。
• ANSI/UL1480A-2016のSpeakers for Commercial & Safety Professional Useに準拠
一般用途向けの使用 - UL Category UEAY、File Number S36835
- DesignMax DM6PEは屋外の水気の多い場所での使用に対応
NFPA 70、米国電気工事規程(2017年、第640条)に準拠したクラス1、クラス2、クラス3の配線による設置に対応
入力カバーの準備
入力カバーは、3つの各配線パターンに対応するように設計されています。ゴム管の点線に沿って切り取ることで、お使いの配線パターンに合わせて入力カバーの構成を変更することができます。
注: 屋内のみでの使用には、入力カバーは必要ありません。
注: 開口の構成のゴム管を使用する場合は、ユーロブロックコネクターへの水の侵入を防ぐために、設置者の責任で密閉してください。
設置オプションとアクセサリー
① ねじ棒アダプタ
② ペン ダントコン ジットア ダプタ
DesignMax DM6PEで使用できるケーブル径は、18 AWG(0.8 mm²)～14 AWG (2.1 mm²)のみです。
接続図
裸線を長さ6 mm (1/4インチ)露出して端子に接続します。
| 2.5W 5W | W 10W 20W | W 40W | 80W* | 8Ω | ||
| 5W | 10W | 20W | 40W | 80W | NC** | |
| 100V | ||||||
*工場出荷時設定
**NC: 未接続(使用しない)
トランスフォーマータップの 設 定
回転させてタップを設定します。マイナスドライバーを使用します。
設置の準備
安全ケーブルの使用
お住まいの地域により、安全性の強化のため、スピーカーの構造物に対する固定に二次的な方法も用いることが法令により義務づけられている場合があります。適用される建築基準や規制を満たす設置場所や設置方法、器具を選択してください。
安全確保のための補助的な器具として、(A)落下防止ワイヤー、(B)安全ケーブルのいずれかの使用をお勧めします（付属していません）。安全器の取り付けポイントについては、右の図を参照してください。
付属のサスペンションケーブルは、アクセサリーのねじ棒アダプタまたは ペンダントコンジットアダプタを使用する場合、安全ケーブルとして使用 できます。
補助的な安全器具をご使用になる際は、製造元の指示に従ってください。
A B
取り付けを開始する前に、必ず、スピーカータップ設定を調整してください。
- ケーブル留め具に付属のサスペンションケーブルを差し込み、支持構造にケーブルを巻き付けることで、ケーブル留め具を使用してケーブルを固定します。注：ケーブル留め具の矢印は、ケーブルの方向を示しています。 A. ケーブルを緩めるには、留め具ツールをリリース穴に差し込んでケーブルを調整します。
- 吊り下げ用ケーブルの固定されていない方の端を引っ張り、ケーブルを目的の高さまで調整します。
- ケーブルクリップを中央の取り付けポイントに取り付けます。スピーカーが目的の高さに到達したら、余分なケーブルを切断します。注: 長さを調整した後、ワイヤーカッターで摩耗したフィラメントを切り落としてください。
- スピーカーが結露や水に晒される場所に設置する場合は、入力カバーのゴム管にスピーカーの配線を挿入します (44ページの「入力カバーの準備」を参照してください)。
- スピーカーからコネクタを外し、ケーブルを配線し、コネクタを元に戻します。配線について詳しくは、44ページの「スピーカーの配線」を参照してください。
- スピーカーが結露や水に晒される場所に設置する場合は、入力カバーをコネクターの上に取り付け、スピーカーに強く押し付けてしっかりと密閉します。付属のケーブル結束バンドを使用して、配線ケーブルを吊り下げ用ケーブルに固定します。
- グリルを回転させて、ロゴを設置に適した向きにします。 注: 塗装以外でグリルを取り外さないでください。ロゴは、グリル表面から剥がして取り外すことができます。

