DesignMax DM10P-SUB - スピーカー BOSE - 無料のユーザーマニュアル

製品タイプ	サブウーファー
ブランド	Bose
モデル	DesignMax DM10P-SUB
寸法（直径）	400 mm
高さ	383 mm
奥行き	265 mm
正味重量	8.92 kg
総重量	12.65 kg
インピーダンス	8 Ω
定格出力	250 W
入力電圧	70 V / 100 V
出力設定（70 V）	20 W, 40 W, 80 W, 150 W
出力設定（100 V）	40 W, 80 W, 150 W
内蔵ローパスフィルター	100 Hz
推奨ハイパス保護	40 Hz
筐体材料	ポリプロピレン（PP）
使用可能カラー	ブラック（RAL 9005）またはホワイト（RAL 9003）
使用用途	屋内専用
使用温度	0 °C ～ 50 °C
認証	ANSI/UL 1480A-2016
付属品	吊り下げケーブル（4.57 m）、ケーブルクランプ、コネクター、ケーブルタイ
取り付け	専門家による取り付けのみ
保証	制限付き（公式サイト参照）

よくある質問 - DesignMax DM10P-SUB BOSE

サブウーファーの出力を調整するには？

マイナスドライバーを使用してトランスのタップセレクターを回します。利用可能な設定は製品に記載されています：70 Vの場合：20 W、40 W、80 W、150 W；100 Vの場合：40 W、80 W、150 W。工場出荷時の設定は150 Wです。

接続にはどのようなケーブルを使用すればよいですか？

断面積18 AWG（0.8 mm²）～14 AWG（2.1 mm²）のケーブルを使用してください。端子に接続するために、ワイヤーの被覆を6 mm剥いてください。

スピーカーを塗装できますか？

はい、グリルと筐体は塗装可能です。ポリプロピレン（PP）用に設計された塗料を使用してください。グリルのロゴは剥がして取り外せます。

吊り下げケーブルの取り付け方法を教えてください。

ケーブルをケーブルクランプに通し、支持構造に巻き付けてケーブルクランプで固定します。固定ツールを使用して長さを調整します。高さを調整した後、余分なケーブルを切ってください。

吊り下げケーブルの最大荷重は？

付属の吊り下げケーブルの安全荷重は90.72 kg（200 lb）です。この制限を超えないでください。

スピーカーは屋外で使用できますか？

いいえ、この製品は屋内専用です。水や湿気にさらさないでください。

70Vまたは100Vモードでスピーカーを接続する方法は？

プラス線を+70/100V端子に、マイナス線をCOM端子に接続してください。低インピーダンス（8 Ω）で使用する場合は、+8ΩとCOM端子を使用してください。出力セレクターが正しく設定されていることを確認してください。

音が小さい、または全く出ない場合の対処法は？

トランスのタップ設定とインピーダンスを確認してください。配線が正しいこと、アンプが適切な出力を供給していることを確認してください。問題が解決しない場合は、専門の設置業者に相談してください。

スピーカーをネジ棒で天井に固定できますか？

はい、ネジ棒用アダプター（別売りアクセサリー）を使用してください。アダプターに付属の取り付け手順に従ってください。

取り付けアクセサリーはどこで入手できますか？

対応アクセサリーはBose Professionalのウェブサイト（BoseProfessional.com）に記載されています。正規販売店にお問い合わせいただくか、製品のデータシートをご確認ください。

使用説明書 DesignMax DM10P-SUB BOSE

电流或功率:(70V):20W、40W、80W、150W;(100V):40W、80W、150W

规范信息

電流或功率:(70V):20W、40W、80W、150W;(100V):40W、80W、150W

法規資訊

設備名稱:揚聲器,型號:835265
	限用物質及其化學符號
組件	鉛(Pb)	汞(Hg)	銅(Cd)	六倫鉻(Cr+6)	多溴聯苯(PBB)	多溴二苯醚(PBDE)
印刷電路板	-○	○○○	○
金屬零件	-○	○○○	○
塑膠零件	○○○○○○
揚聲器	-○	○○○	○
連接線	-○	○○○	○
備註1:「○」表示限用物質的濃度百分比含量未超過參考值。備註2:「-」表示限用物質屬於豁免項目範圍。

使用隨附的纜線束帶，將接線固定於懸吊纜線。

1. 旋轉網罩，使標誌方向符合您的安裝需求。

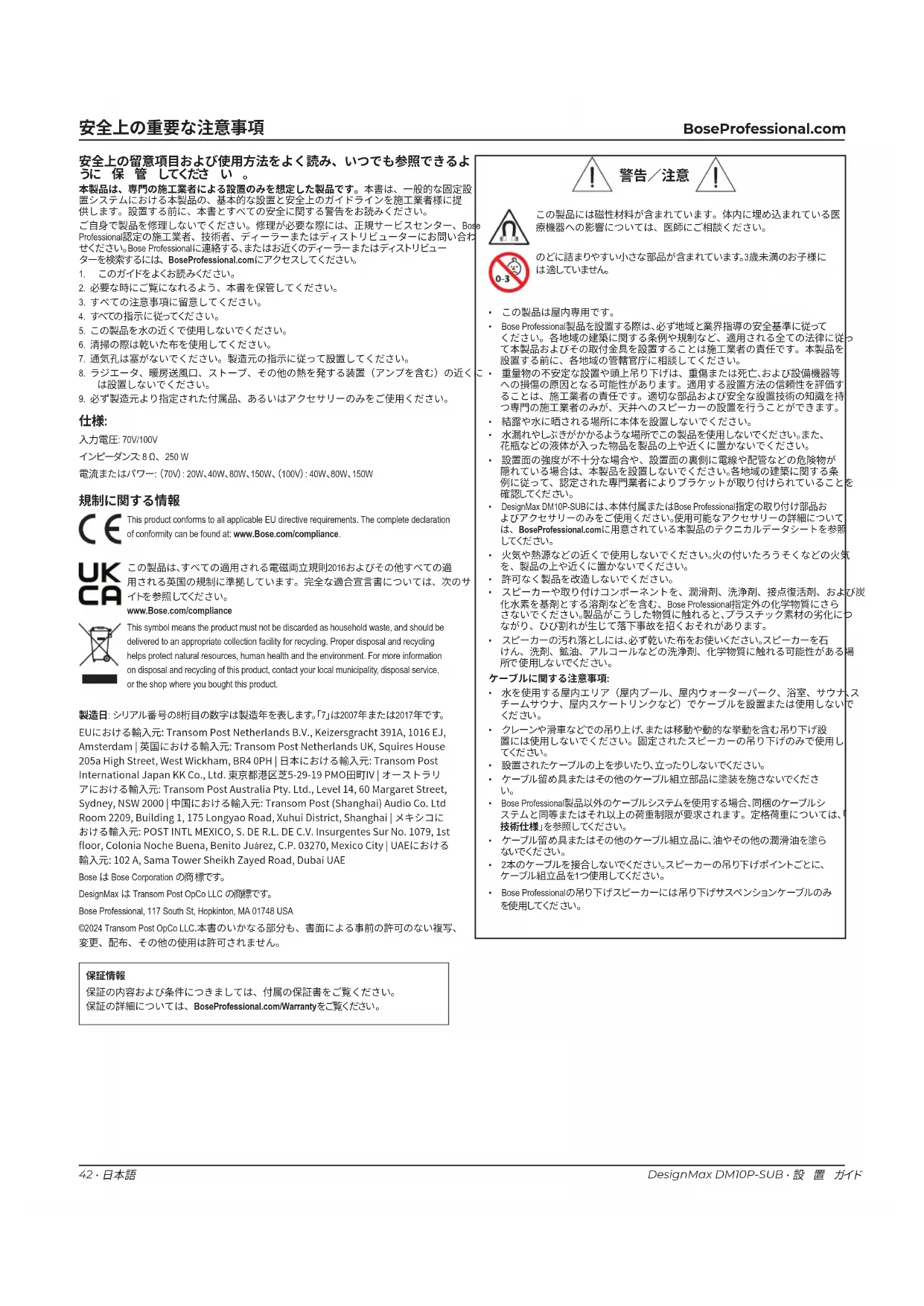

安全上の留意項目および使用方法をよく読み、いつでも参照できるように保管してください。

本製品は、専門の施工業者による設置のみを想定した製品です。本書は、一般的な固定設置システムにおける本製品の、基本的な設置と安全上のガイドラインを施工業者様に提供します。設置する前に、本書とすべての安全に関する警告をお読みください。

ご自身で製品を修理しないでください。修理が必要な際には、正規サービスセンター、Bose Professional認定の施工業者、技術者、ディーラーまたはディストリビューターにお問い合わせください。Bose Professionalに連絡する、またはお近くのディーラーまたはディストリビューターを検索するには、BoseProfessional.comにアクセスしてください。

1. このガイドをよくお読みください。
2. 必要な時にご覧になれるよう、本書を保管してください。
3. すべての注意事項に留意してください。
4. すべての指示に従ってください。
5. この製品を水の近くで使用しないでください。
6. 清掃の際は乾いた布を使用してください。
7. 通気孔は塞がないでください。製造元の指示に従って設置してください。
8. ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置（アンプを含む）の近くは設置しないでください。
9. 必ず製造元より指定された付属品、あるいはアクセサリーのみをご使用ください。

仕様:

入力電圧:70V/100V

インピーダンス: 8 Ω、250 W

電流またはパワー: (70V): 20W、40W、80W、150W、(100V): 40W、80W、150W

規制に関する情報

この製品は、すべての適用される電磁両立規則2016およびその他すべての適用される英国の規制に準拠しています。完全な適合宣言書については、次のサイトを参照してください。

製造日: シリアル番号の8桁目の数字は製造年を表します。「7」は2007年または2017年です。

EUにおける輸入元: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | 英国における輸入元: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | 日本における輸入元: Transom Post International Japan KK Co., Ltd. 東京都港区芝5-29-19 PMO田町IV | オーストラリアにおける輸入元: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | 中国における輸入元: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | メキシコにおける輸入元: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Mexico City | UAEにおける輸入元: 102 A, Sama Tower Sheikh Zayed Road, Dubai UAE

Bose は Bose Corporation の商標です。

DesignMax は Transom Post OpCo LLC の商標です。

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. 本書のいかなる部分も、書面による事前の許可のない複写、変更、配布、その他の使用は許可されません。

保証情報

保証の内容および条件につきましては、付属の保証書をご覧ください。

保証の詳細については、BoseProfessional.com/Warrantyをご覧ください。

警告／注意

この製品には磁性材料が含まれています。体内に埋め込まれている医療機器への影響については、医師にご相談ください。

のどに詰まりやすい小さな部品が含まれています。3歳未満のお子様には適していません。

・この製品は屋内専用です。
- Bose Professional製品を設置する際は、必ず地域と業界指導の安全基準に従ってください。各地域の建築に関する条例や規制など、適用される全ての法律に従って本製品およびその取付金具を設置することは施工業者の責任です。本製品を設置する前に、各地域の管轄官庁に相談してください。
- 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備機器等への損傷の原因となる可能性があります。適用する設置方法の信頼性を評価することは、施工業者の責任です。適切な部品および安全な設置技術の知識を持つ専門の施工業者のみが、天井へのスピーカーの設置を行うことができます。
- 結露や水に晒される場所に本体を設置しないでください。
- 水漏れやしぶきがかかるような場所でこの製品を使用しないでください。また、花瓶などの液体が入った物品を製品の上や近くに置かないでください。
- 設置面の強度が不十分な場合や、設置面の裏側に電線や配管などの危険物が隠れている場合は、本製品を設置しないでください。各地域の建築に関する条例に従って、認定された専門業者によりプラケットが取り付けられていることを確認してください。
- DesignMax DM10P-SUBには、本体付属またはBose Professional指定の取り付け部品およびアクセサリーのみをご使用ください。使用可能なアクセサリーの詳細については、BoseProfessional.comに用意されている本製品のテクニカルデータシートを参照してください。
- 火気や熱源などの近くで使用しないでください。火の付いたろうそくなどの火気を、製品の上や近くに置かないでください。
- 許可なく製品を改造しないでください。
- スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、および炭化水素を基剤とする溶剤などを含む、Bose Professional指定外の化学物質にさらさないでください。製品がこうした物質に触れると、プラスチック素材の劣化につながり、ひび割れが生じて落下事故を招くおそれがあります。
- スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピーカーを石けん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れる可能性がある場所で使用しないでください。

ケーブルに関する注意事項:

• 水を使用する屋内エリア（屋内プール、屋内ウォーターバーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど）でケーブルを設置または使用しないでください。
• クレーンや滑車などでの吊り上げ、または移動や動的な挙動を含む吊り下げ設置には使用しないでください。固定されたスピーカーの吊り下げのみで使用してください。
• 設置されたケーブルの上を歩いたり、立ったりしないでください。
• ケーブル留め具またはその他のケーブル組立部品に塗装を施さないでください。
• Bose Professional製品以外のケーブルシステムを使用する場合、同梱のケーブルシステムと同等またはそれ以上の荷重制限が要求されます。定格荷重については、技術仕様」を参照してください。
• ケーブル留め具またはその他のケーブル組立品に、油やその他の潤滑油を塗らないでください。
• 2本のケーブルを接合しないでください。スピーカーの吊り下げポイントごとに、ケーブル組立品を1つ使用してください。
• Bose Professionalの吊り下げスピーカーには吊り下げサスペンションケーブルのみを使用してください。

パッケージ内容

詳細な仕様は、BoseProfessional.comに用意されている、DesignMax DM10P-SUBのテクニカルデータシートを参照してください。

物理的仕様
製品寸法	底面(グリル)直径: 400 mm
	高さ: 383 mm
	上面直径: 265 mm
ケーブルの寸 法	長さ: 4.57 m
	直径: 3.2 mm
最大荷重(定格荷重)	90.72 kg
質量( スピーカー )	約8.92 kg
梱包質量	約12.65 kg
動作温度範囲	0 °C ~ 50 °C (32 °F ~ 122 °F)
推奨ハイパス保護	40 Hz
ローバスフィルター( Bose Professional Voicing)	100 Hz
色	ブラック(RAL 9005類似)、ホワイト(RAL 9005類似)
塗装可能	ポノオピレン(PP) プラスチック用の塗料をご使用ください。
使用環境	屋内専用

1. ケーブルは、必ず定められた定格荷重内で使用してください。付属のサスペンションケーブルの定格荷重は約90.72kgです。

設置に関する重要な情報

スピーカーを設置する前に、42ページの安全上の重要な注意事項をご確認ください。

安全上のコンプライアンス

DesignMax DM10P-SUBは幅広いテストに合格しており、次の仕様と用途に準拠しています。

• ANSI/UL 1480A-2016のSpeakers for Commercial & Safety Professional Useに準拠
  一般用途向けの使用 - UL Category UEAY、File Number S36835
  NFPA 70、米国電気工事規程(2017年、第640条)に準拠したクラス1、クラス2、クラス3の配線による設置に対応

設置 オプションとアクセサリー

① 寸切ボルト用アダプタ
② ペン ダントコ ンジットア ダプタ

1

2

DesignMax DM10P-SUBで使用できるケーブル径は、18 AWG (0.8 mm²)～14 AWG (2.1 m³)のみです。

接続図

裸線を長さ6 mm(1/4インチ)露出して端子に接続します。

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

70/100V

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

8Ω

スピーカーの設定

20 40 40 80 80 150 150 NC Ω 38

70V 20W 40W 80W 150W* 40W 80W 150W NC** 100V 8 Ω

*工場出荷時設定
**NC: 未接続（使用しない）

トランスフォーマータップの 設 定

回転させてタップを設定します。マイナスドライバーを使用します。

設置の準備

安全ケーブルの使用

お住まいの地域により、安全性の強化のため、スピーカーの構造物に対する固定に二次的な方法も用いることが法令により義務づけられている場合があります。適用される建築基準や規制を満たす設置場所や設置方法、器具を選択してください。

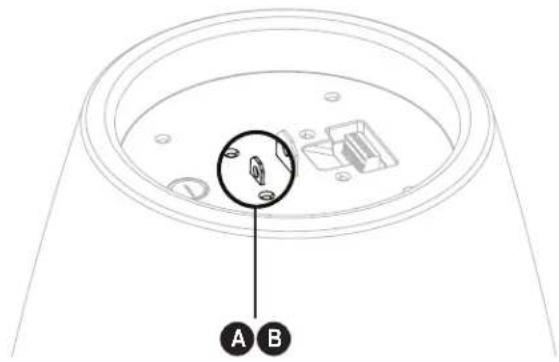

安全確保のための補助的な器具として、(A)落下防止ワイヤー、(B)安全ケーブルのいずれかの使用をお勧めします（付属していません）。安全器具の取り付けポイントについては右の図を参照してください。

付属の吊り下げ用ケーブルは、アクセサリーの寸切ボルト用アダブタまたはペンダントコンジットアダブタを使用する場合、安全ケーブルとして使用できます。

補助的な安全器具をご使用になる際は、製造元の指示に従ってください。

A B

スピーカーの取り付け

取り付ける前に、必ず、トランスフォーマータップを設定してください。

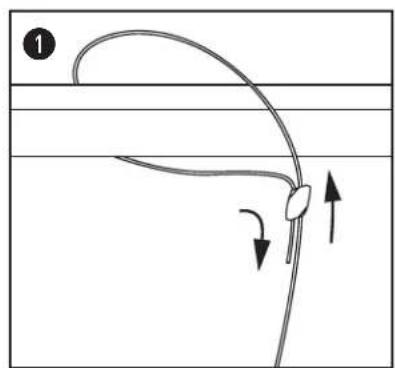

1. 付属の吊り下げ用ケーブルをケーブルグリップに差し込み、支持構造にケーブルをくくり、ケーブルグリップでケーブルを固定します。注 ケーブルグリップの矢印は、ケーブルを差し込む方向を示しています。

A. ケーブルを緩めるには、専用のリリースツールをリリース穴に差し込んでケーブルを調整します。

1. 吊り下げ用ケーブルのクリップがついていない方の端を引っ張り、ケーブルを目的の高さまで調整します。
2. ケーブルクリップを中央の取り付けポイントに取り付けます。スピーカーが目的の高さに到達したら、余分なケーブルを切断します。注：長さを調整した後、ワイヤーカッターでぼつれたフィラメントを切り落としてください。
3. スピーカーからコネクタを外し、ケーブルを配線し、コネクタを元に戻します。配線について詳しくは、44ページの「スピーカーの配線」を参照してください。注：サービスループを使用する場合は、エンクロージャーの上面にあるくぼみに収納できます。

付属のケーブル結束バンドを使用して、配線ケーブルを吊り下げ用ケーブルに固定します。

1. グリルを回転させて、ロゴを任意の向きに調整します。 注: 塗装以外でグリルを取り外さないでください。ロゴは、グリル表面から剥がして取り外すことができます。
