DesignMax DM10P-SUB - Luidsprekers BOSE - Gratis gebruiksaanwijzing en handleiding

Producttype	Luidspreker subwoofer
Merk	Bose
Model	DesignMax DM10P-SUB
Afmetingen (diameter)	400 mm
Hoogte	383 mm
Diepte	265 mm
Nettogewicht	8,92 kg
Brutogewicht	12,65 kg
Impedantie	8 Ω
Nominaal vermogen	250 W
Ingangsspanning	70 V / 100 V
Vermogensinstellingen (70 V)	20 W, 40 W, 80 W, 150 W
Vermogensinstellingen (100 V)	40 W, 80 W, 150 W
Ingebouwd laagdoorlaatfilter	100 Hz
Aanbevolen hoogdoorlaatbeveiliging	40 Hz
Behuizingmateriaal	Polypropyleen (PP) kunststof
Beschikbare kleuren	Zwart (RAL 9005) of Wit (RAL 9003)
Gebruik	Alleen binnenshuis
Gebruikstemperatuur	0 °C tot 50 °C
Certificeringen	ANSI/UL 1480A-2016
Inbegrepen accessoires	Ophangkabel (4,57 m), kabelklem, connector, kabelbinders
Installatie	Alleen door een professional
Garantie	Beperkt (zie officiële website)

Veelgestelde vragen - DesignMax DM10P-SUB BOSE

Hoe stel ik het vermogen van de subwoofer in?

Gebruik een platte schroevendraaier om de transformatoraftakking te draaien. De beschikbare instellingen staan op het product: voor 70 V: 20 W, 40 W, 80 W, 150 W; voor 100 V: 40 W, 80 W, 150 W. De fabrieksinstelling is 150 W.

Welk type kabel moet ik gebruiken voor de aansluiting?

Gebruik een kabel met doorsnede 18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²). Strip 6 mm draad om op de aansluitingen aan te sluiten.

Kan ik de luidspreker verven?

Ja, het rooster en de behuizing zijn klaar om te verven. Gebruik een verf speciaal ontworpen voor polypropyleen (PP) kunststof. U kunt het logo van het rooster verwijderen door het los te trekken.

Hoe installeer ik de ophangkabel?

Leid de kabel door de kabelklem, wikkel hem rond een draagconstructie en zet hem vast met de kabelklem. Gebruik het bevestigingsgereedschap om de lengte aan te passen. Knip het overtollige kabel af nadat u de hoogte hebt ingesteld.

Wat is de maximale belasting van de ophangkabel?

De veilige belasting van de meegeleverde ophangkabel is 90,72 kg (200 lb). Overschrijd deze limiet nooit.

Kan de luidspreker buiten worden gebruikt?

Nee, dit product is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan water of vocht.

Hoe sluit ik de luidspreker aan in 70V- of 100V-modus?

Sluit de positieve draad aan op de +70/100V-aansluiting en de negatieve draad op de COM-aansluiting. Voor gebruik met lage impedantie (8 Ω) gebruikt u de +8Ω- en COM-aansluitingen. Zorg ervoor dat de vermogensschakelaar correct is ingesteld.

Wat moet ik doen als het geluid zwak is of uitvalt?

Controleer de instelling van de transformatoraftakking en de impedantie. Zorg ervoor dat de bedrading correct is en dat de versterker het juiste vermogen levert. Raadpleeg een professionele installateur als het probleem aanhoudt.

Kan ik de luidspreker aan het plafond bevestigen met een draadeind?

Ja, gebruik de adapter voor draadeind (optioneel accessoire). Volg de installatie-instructies die bij de adapter worden geleverd.

Waar vind ik montageaccessoires?

De compatibele accessoires staan vermeld op de Bose Professional-website (BoseProfessional.com). Neem contact op met een erkende dealer of raadpleeg het technische gegevensblad van het product.

GEBRUIKSAANWIJZING DesignMax DM10P-SUB BOSE

Installatiehandleiding 22

Monteringsveiledning 26

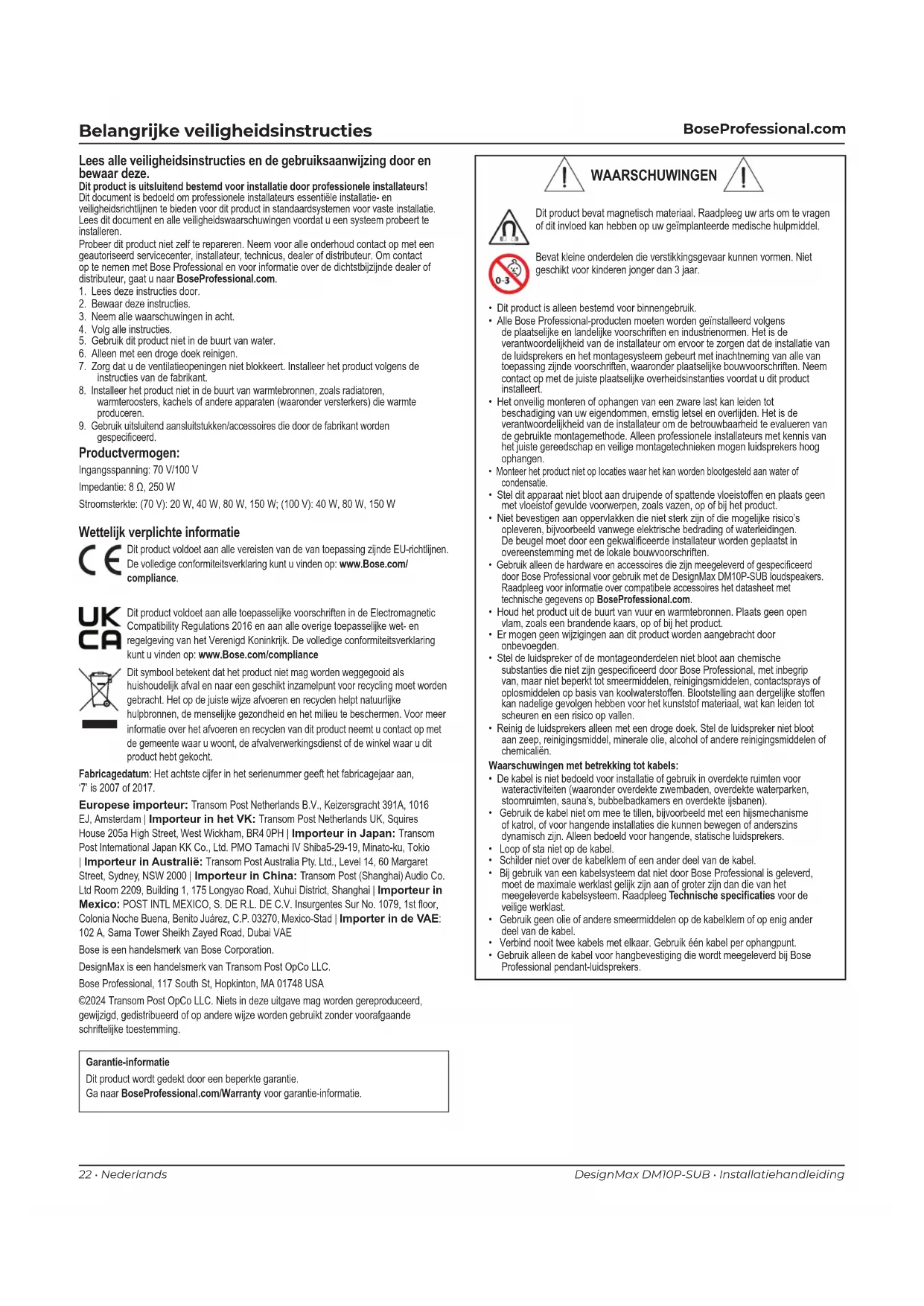

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze.

Dit product is uitsluitend bestemd voor installatie door professionele installateurs! Dit document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle veiligheidswaarschuwingen voordat u een systeem probeert te installeren.

Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u naar BoseProfessional.com.

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit product niet in de buurt van water.
6. Alleen met een droge doek reinigen.
7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de instructies van de fabrikant.
8. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
9. Gebruik uitsluitend aansluitstukken/accessoires die door de fabrikant worden gespecificeerd.

Productvermogen:

Ingangsspanning: 70 V/100 V

Impedantie: 8 Ω, 250 W

Stroomsterkte: (70 V): 20 W, 40 W, 80 W, 150 W; (100 V): 40 W, 80 W, 150 W

Wettelijk verplichte informatie

Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance.

Dit product voldoet aan alle toepasselijke voorschriften in de Electromagnetic Compatibility Regulations 2016 en aan alle overige toepasselijke wet- en regelgeving van het Verenigd Koninkrijk. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance

Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.

Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan, '7' is 2007 of 2017.

Europese importeur: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importeur in het VK: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importeur in Japan: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio | Importeur in Australië: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importeur in China: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importeur in Mexico: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Mexico-Stad | Importer in de VAE: 102 A, Sama Tower Sheikh Zayed Road, Dubai VAE

Bose is een handelsmerk van Bose Corporation.

DesignMax is een handelsmerk van Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Niets in deze uitgave mag worden gereproduceerd, gewijzigd, gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming.

Garantie-informatie

Dit product wordt gedekt door een beperkte garantie.

Ga naar BoseProfessional.com/Warranty voor garantie-informatie.

WAARSCHUWINGEN

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geïmplanteerde medische hulpmiddel.

Bevat kleine onderdelen die verstikkingsgevaar kunnen vormen. Niet geschikt voor kinderen jonger dan 3 jaar.

• Dit product is alleen bestemd voor binnengebruik.
• Alle Bose Professional-producten moeten worden geinstalleerd volgens de plaatselijke en landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen.
• Monteer het product niet op locaties waar het kan worden blootgesteld aan water of condensatie.
• Stel dit apparaat niet bloot aan druipende of spattende vloeistoffen en plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op of bij het product.
• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. De beugel moet door een gekwalificeerde installateur worden geplaatst in overeenstemming met de lokale bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door Bose Professional voor gebruik met de DesignMax DM10P-SUB loudspeakers. Raadpleeg voor informatie over compatibele accessoires het datasheet met technische gegevens op BoseProfessional.com.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties die niet zijn gespecificeerd door Bose Professional, met inbegrip van, maar niet beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of oplosmiddelen op basis van koolwaterstoffen. Blootstelling aan dergelijke stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.

Waarschuwingen met betrekking tot kabels:

• De kabel is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbackamers en overdekte ijsbanen).
• Gebruik de kabel niet om mee te tillen, bijvoorbeeld met een hijsmechanisme of katrol, of voor hangende installaties die kunnen bewegen of anderszins dynamisch zijn. Alleen bedoeld voor hangende, statische luidsprekers.
• Loop of sta niet op de kabel.
• Schilder niet over de kabelklem of een ander deel van de kabel.
• Bij gebruik van een kabelsysteem dat niet door Bose Professional is geleverd, moet de maximale werklast gelijk zijn aan of groter zijn dan die van het meegeleverde kabelsysteem. Raadpleeg Technische specificaties voor de veilige werklast.
• Gebruik geen olie of andere smeermiddelen op de kabelklem of op enig ander deel van de kabel.
• Verbind nooit twee kabels met elkaar. Gebruik één kabel per ophangpunt.
• Gebruik alleen de kabel voor hangbevestiging die wordt meegeleverd bij Bose Professional pendant-luidsprekers.

Inhoud van de doos

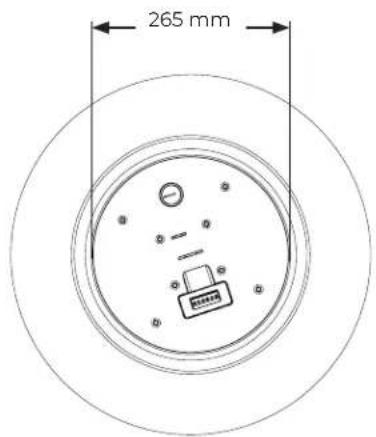

Afmetingen van het product

400 mm MOSO

383 mm 359 mm

265 mm

Technische specificaties

Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de DesignMax DM10P-SUB op BoseProfessional.com.

Fysiek
Afmetingen van het product Diameter onderkant: 400 mm
	Hoogte: 383 mm
	Diameter bovenkant: 265 mm
Afmetingen kabel Lengte: 4,57 m
	Diameter: 3,2 mm
Maximale last (veilige werklast)1	90,72 kg
Nettogewicht, luidspreker 8,92 kg
Verzendgewicht 12,65 kg
Temperatuurbereik in bedrijf 0 °C tot 50 °C (32 °F tot 122 °F)
Aanbevolen high-pass beveiliging 40 Hz
Low-pass filter (Bose Professional-voicing)	100 Hz
Kleur Zwart (vergelijkbaar met RAL	9005); wit (vergelijkbaar met RAL 9003)
Overschilderbaar	Gebruik verf die speciaal geschikt is voor polypropyleen (PP).
Weerbestendigheid Alleen voor binnengebruik

1. Gebruik de kabel altijd in overeenstemming met de aangegeven veilige werklast. De meegeleverde ophangkabel heeft een veilige werklast van 90,72 kg.

Belangrijke installatie-informatie

Lees voordat u de luidspreker installeert Belangrijke veiligheidsinstructies op pagina 22.

Veiligheid en naleving van regelgeving

De DesignMax DM10P-SUB loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen:

• ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use
- General-Purpose Use - UL Category UEAY, File Number S36835
- Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 en Klasse 3 volgens NFPA 70, National Electrical Code, 2017, artikel 640

Installatieopties en -accessoires

1 Adapter draadeinde
② Adapter hanggeleider

1

2

De DesignMax DM10P-SUB loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm ^2 ) tot 14 AWG (2,1 mm ^2 ).

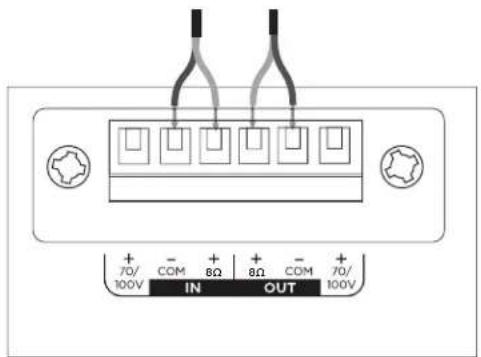

Aansluitdiagrammen

Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

70/100 V 8 Ω

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - COM + 70/ 100V

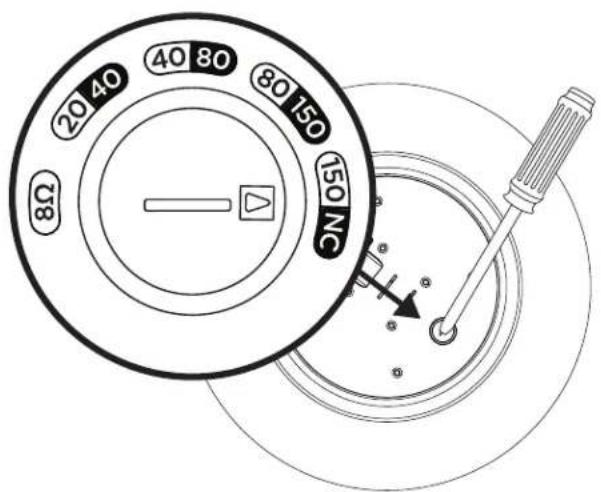

Luidsprekerinstellingen

20 40 40 80 80 150 150 NC Ω 38

70 V
20 W 40	W 80 W 150 W*			8 Ω
40 W 80	W 150 W NC**
100 V

* Fabrieksinstelling
** NC: No Connection (geen aansluiting; niet gebruiken)

Transformerinstelling

Draai om de transformator in te stellen. Gebruik een schroevendraaier met platte kop.

De installatie voorbereiden

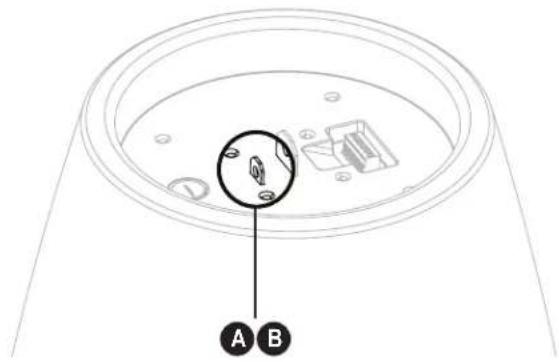

Een veiligheidskabel gebruiken

In sommige regio's bent u volgens de bouwvoorschriften verplicht luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid. De gekozen locatie, montagewijze en gebruikte montagemiddelen moeten voldoen aan de geldende bouwvoorschriften en -verordeningen.

Bose Professional raadt aan (A) een veiligheidsdraad of (B) veiligheidskabel te gebruiken als secundaire bevestigingsmethode (niet meegeleverd). Raadpleeg het schema rechts voor bevestigingspunten.

De meegeleverde ophangkabel kan worden gebruikt als veiligheidskabel wanneer de adapter voor het draadeinde of de adapter voor de hanggeleider wordt gebruikt.

Volg de instructies van de fabrikant voor eventueel al ingebouwde secundaire beveiligingsmechanismen.

A B

De luidspreker bevestigen

Zorg er vóór de installatie voor dat de voltage-instelling voor de luidspreker is aangepast.

1. Haal de meegeleverde ophangkabel door de kabelklem en leid de kabel rond een dragende structuur; bevestig de kabel met de klem. Opmerking: De pijltjes op de kabelklem geven de richting van de kabel aan.
   A. Om de kabel bij te stellen, steekt u de montagetool in de ontgrendelingsopening om de kabel los te maken.

2. Trek aan het losse uiteinde van de ophangkabel om de gewenste hoogte in te stellen.

3. Bevestig de kabelclip aan het middelste bevestigingspunt. Wanneer de luidspreker op de gewenste hoogte hangt, knipt u het overtollige kabeleinde af. Opmerking: Verwijder rafelige uiteinden met een kniptang nadat de kabel op lengte is geknipt.

4. Verwijder de connector, sluit de bekabeling aan op de connector en plaats de connector weer terug in de luidspreker. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina 24. Opmerking: Als u extra kabellengte wilt gebruiken, kan die in de uitsparing in de bovenkant van de luidsprekerbehuizing worden opgeborgen.

Gebruik de meegeleverde kabelbinders om de luidsprekerbekabeling aan de ophangkabel te bevestigen.

1. Draai de grille om het logo de juiste oriëntatie voor uw installatie te geven. Opmerking: Verwijder de grille niet tenzij u de luidspreker gaat verfen. U kunt het logo verwijderen door dit van de grille los te trekken.
