GEBRUIKSAANWIJZING AMM108 BOSE

Producthandleiding 27

Produktveiledning. 32

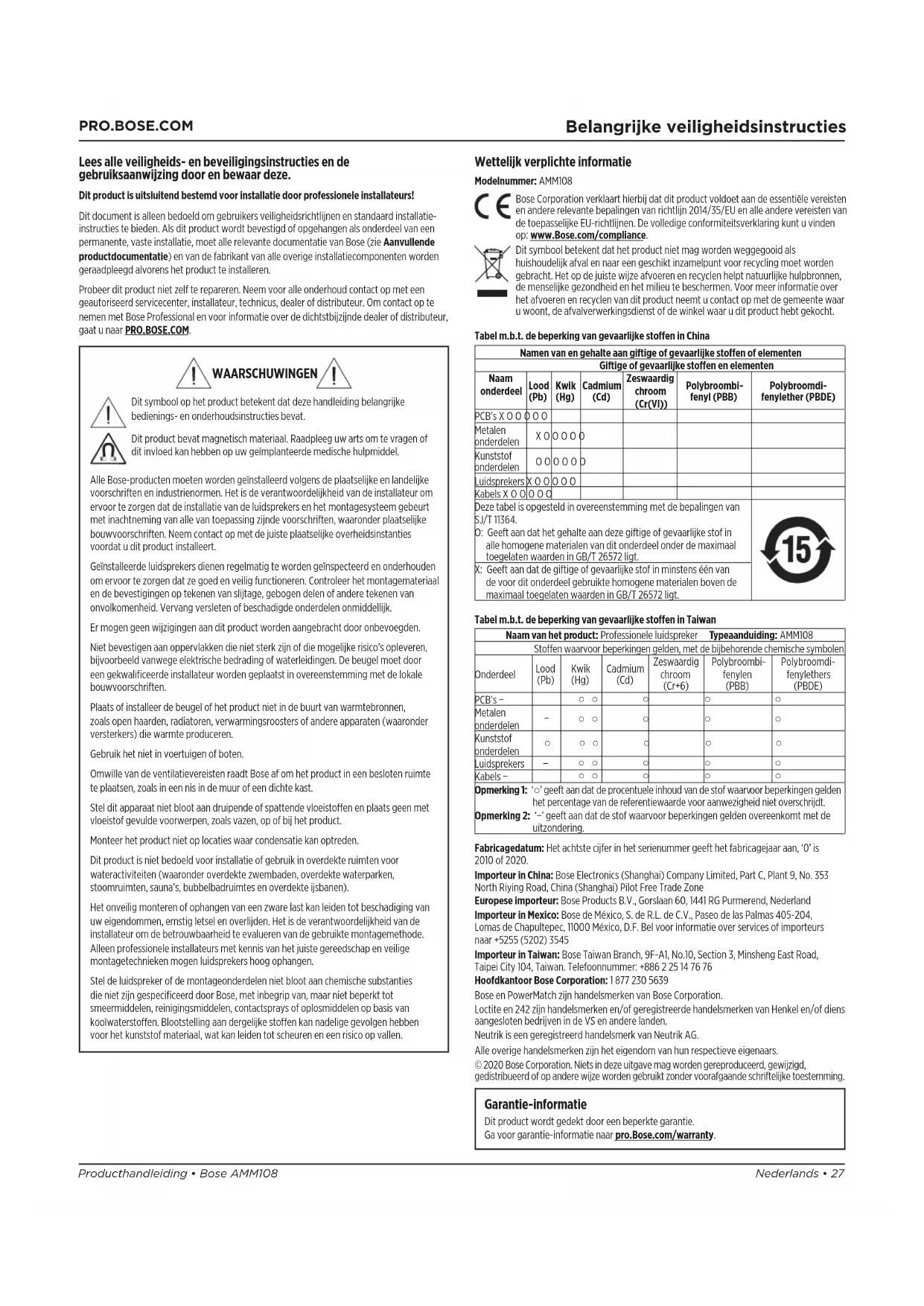

Lees alle veiligheids- en beveiligingsinstructies en de gebruiksaanwijzing door en bewaar deze.

Dlt product isuitsuitend bestemd voor Installatie door professionele Installateurs!

Dit document is alleen bedoeld om gebruikers veiligheidsrichtijnen en standard installation instructions te bieden. Als dit product wordt bevestigd of opgehangen als onderdeel van een permanente, vae installmentatie, moet alle relevante documentatione van Bose (zie Aanvullende productdocumentatie) en van de fabrikant van alle overige installmentecomponenten worden geraadpleegd alvorens het product te installereren.

Probeer dit product nicht self te repareren. Neem voor alle onderhoud contact op met een geautoreerd servicecenter, installmenter, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u waar PRO.BOSE.COM.

Dit symbol op het product betekest dat deze handleiding belangrijke bedienings- en onderhoudsinstructies bevat.

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geimplanteerde medische hulpmiddel.

Alle Bose-producten mooten worden geinstalleerd volgens deplaatslijke en landelijkke voorschriften en industrienormen. Het is de verantwoordelijkeidheit van de installmenteur om ervoor te zorgen dat de instalatie van de luidspekters en het montagesystem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronderplaatslijke bouwvoorschriften. Neem contact op met de juiste plaatslijke overheidsinstanties Voordat u dit product installeert.

Geinstalleerde luidspekers dienen regelmatig te worden geinspecteerd en onderhoden om ervoor te zorgen dat ze goed en veilig functioneren. Controller het montagematerialiaal en de bevestigingen op tekenen van slijtage, gebogen delen of andere tekenen van onvolkomenheid. Vervang versleten of beschadigde onderden onmiddelijk.

Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.

Niet bevestigen aan oppervlakken die nicht sterk zich in de mogelijkke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. De beugel moet door een gekwalificierde installmenter worden geplaatst in overeenstemming met de lokale bouwvoorschriften.

Plaats of installeer de beugel of het product Niet in de buurt van warmtebronnen, zoals open haarden, radiatoren, verwarmingsroosters of andere apparaten (waaronderversterkers) die warmte produceren.

Gebruik het Niet in voertuigen of boten.

Omwille van de ventilatievereisten raadt Bose af om het product in een besloten ruimte teplaatsen, zoals in een nis in de muur of een dichte kast.

Stel dit apparaatietnibloot aan druipende of spattende vloeistoffen enplaats geen met vloeistof gemulde voorwerpen,zoalsvazen,opof bij het product.

Monteer het product Niet op locaties waar condensatie kan optreden.

Dit product is nicht bedoeld voor installmentie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadruimtes en overdekte ijstanen).

Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlieden. Het is de verantwoordelijkheid van de installmenteur om de betrouwbaarheid te evaluieren van de gebruekte montagemethode. Alleen professionele installmenteurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen.

Stel de luidspreker of de montageonderdelen Niet bloat aan chemische substanties die zichnesten gespecifieerd door Bose, met inebrip van, maar nicht beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of oplosmiddelen op basis van koolwaterstoffen. Bootstelling aan dergelijkte stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.

Wettelijk verplichte informatie

Modelnummer:AMM108

Bose Corporation verkaart hierbij dat dit product voldoet aan de essentiele vereisten en andere relevante bepalingen van richtlijn 2014/35/EU en alle andere vereisten van de toepasselijke EU-richtlijnen. De volledige conformiteitsverklaring kut u vinden op: www.Bose.com/compliance.

Dit symbol betekent dat het product Niet mag worden weggegooid als huishoudelijk afval aan een geschikt inazamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natureurlijke hulpbronnen, de menselijk gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woonct, de alvaiverwerkingsdienst of de winkel waar u dit product heb gekocht.

Tabel m.b.t. de beperking van gevaarlijke stoffen in China

Namen van en gehalte aan giftige of gevaarlijke stoffen of elementen
Giftige of gevaarlijke stoffen en elementen
Naam onderdeel	Lood(Pb)	Kwlk(Hg)	Cadmium(Cd)	Zeswaardig chrom (Cr(VI))	Polybroombl- fenyl (PBB)	Polybroomdl- fenylether (PBDE)
PCB's X O O	O O O
Metalen onderdelen	X O	O O O	O
Kunststof onderdelen	O O	O O O	O
Luidspekers	X O O	O O O
Kabels X O O	O O O
Deze tabel is opgesteld in overeenstemming met de bepalingen van SJ/T 11364. O: Geeft aan dat het gehalte aan deze giftige of gevaarlijke stof in alle homogene materiaalen van dit onderdeel onder de maximaal toegelaten waarden in GB/T 26572 ligt.						15
X: Geeft aan dat de giftige of gevaarlijke stof in minstens eén van de voor dit onderdeel gebruikte homogene materiaalen boven de maximaal toegelaten waarden in GB/T 26572 ligt.

Tabel m.b.t. de beperking van gevaarlijke stoffen in Taiwan

Naam van het product: Professionele luidspreker Typeaanduiding: AMM108
Stoffen waarvoortbeperingen gelden, met de bijbehorende chemische symbolen
Onderdeel	Lood(Pb)	Kwik(Hg)	Cadmium(Cd)	Zeswaardig chrom (Cr+6)	Polybroombi-fenylen(PBB)	Polybroomdi-fenylethers(PBDE)
PCB's -		○○			○	○
Metalen onderdelen	-	○○			○	○
Kunststoffonderdelen	○	○○			○	○
Luidsprekers	-	○○			○	○
Kabels -		○○			○	○
Opmerking 1: '○' geegt aan dat de procentuele inhoud van de stof waarvoortbeperingen gelden het percentage van de referentiewaarde voor aanwezigheid nicht overschrijdt.
Opmerking 2: '-' geegt aan dat de stof waarvoortbeperingen gelden overeenkomt met de uitzondering.

Fabricatedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan, '0' is 2010 of 2020.

Hoofdkantoor Bose Corporation: 18772305639

Bose en PowerMatch zich handelsmerken van Bose Corporation.

Loctite en 242 zijn handelsmerken en/of geregisteerde handelsmerken van Henkel en/of diens aangesloten bedrijven in de VS en andere landen.

Neutrik is een geregisteerd handelsmerk van Neutrik AG.

Alle overige handelsmerken zijn het eigendom van hun respectieve eigenaars.

© 2020 Bose Corporation. Niets in deze uitgave mag worden gereprodued, gewijzig, gedistribuendum of op andere wijze worden gebruikt zonder voorafaande schrifelijke tostemming.

Garantie-informatie

Dit product wordt gedekt door een beperkte garantie.

Ga voor garantie-informatie waar pro.Bose.com/warranty.

Aanvullende productdocumentatie

Deze handleiding bevat alleen standard installatie-instructies. Als dit product wordt bevestigd of opgehangen als onderdeel van een permanente, vaste installatione, moet alle relevante documentatie van Bose op de hier weergegeven webpagina worden geraadpleegd.

Voor een veilige productinstallatie is het de verantwoordelijkheid van de installateur alle relevante documentatie voor dit product en voor alle overige installatiecomponenten te raadplegen alvorens het product te installereren.

Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers en subwooferers hoog ophangen.

Voor aanvullende Bose-documentatie voor dit product scant u de QR-code of bezoekt u de hier weergegeven webpagina.

pro.Bose.com/amm108

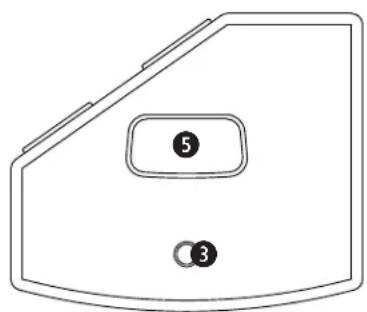

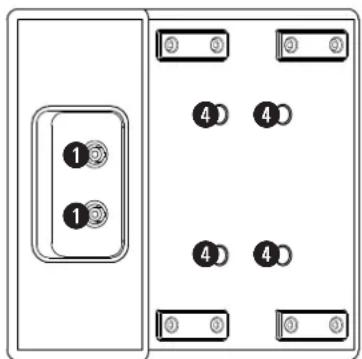

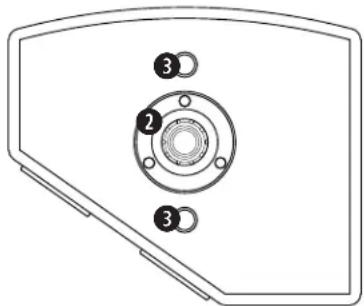

Productgegevens

1 Ingangsaansluiting
35 mm uitsparing (voortstatiefbevestiging)
M10-inzetstuk met schroefdraad (voor bevestiging accessoire/montage)
M8-inzetstuk met schroefdraad (voor bevestiging RMUBRKT1)
Handgreep

Nettogewicht: 13,04 kg

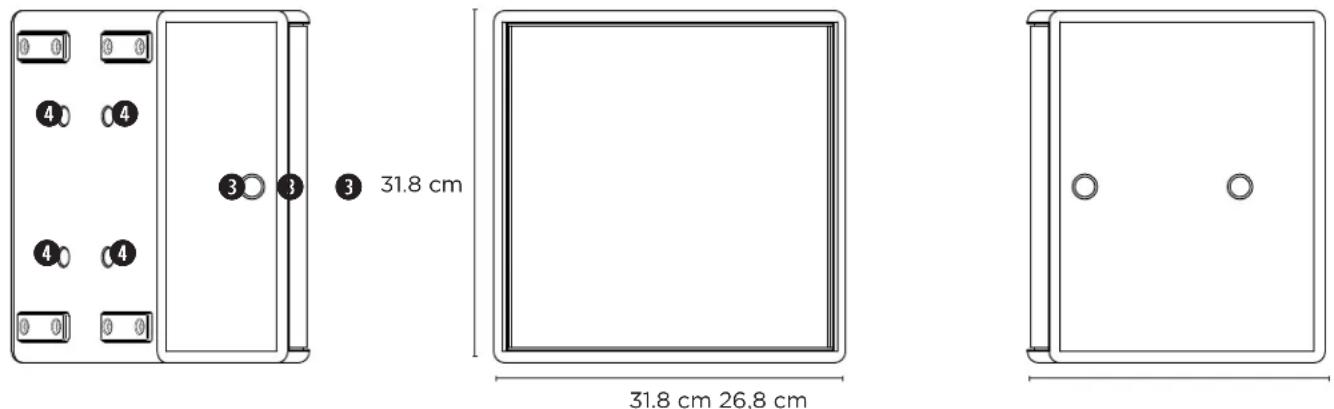

VooraanzichtZijaanzlicht (links) Zijaanzlicht (rechts)

Bovenaanzicht

Achteraanzicht Onderaanzicht

Op het podium

WAARSCHUWING: Controller of het podium of de vloer stabel en vlak+zijn.

WAARSCHUWING: De luidspreker mag Niet over de rand van het podium uitsteken. Zorg dat de luidspreker volledig op het podium staat.

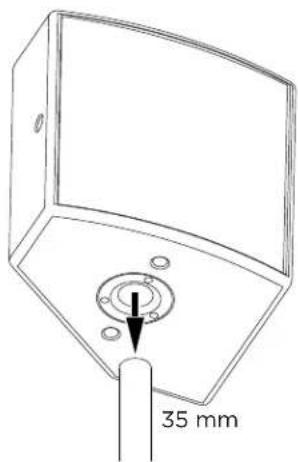

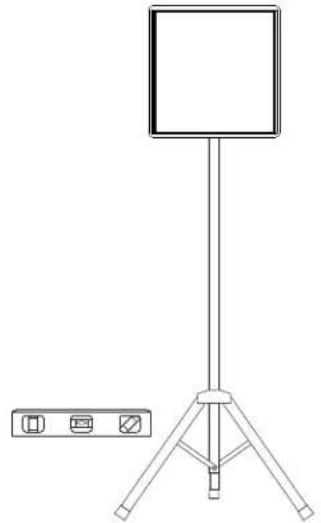

Luidsprekerstatief

WAARSCHUWING: Zorg dat het statief op een stabel en vlak oppervlak staat.

WAARSCHUWING: Raadpleeg alle relevante documentatie voor de standaard of het statief alvorens deze aan de luidspreker te bevestigen.

Controleer of de standardd of het statief het gewicht van de luidspreker kuren dragen. Controleer zodra de standardd of het statief+zijn geplaatst en de luidspreker is bevestigd of de constructie stabel is en Niet kan omvallen.

WAARSCHUWING: Probeer de installationie Niet in zich geheel te verplaatsen. Verwijder de luidspreker van de standard voordat u het statief verplaatst.

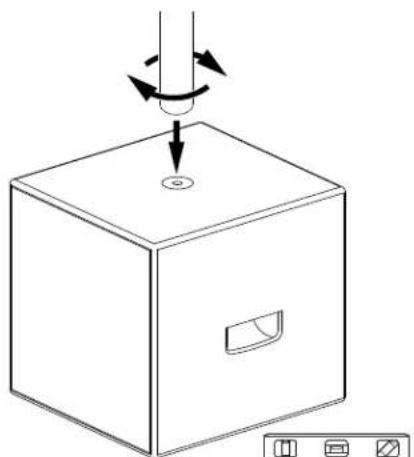

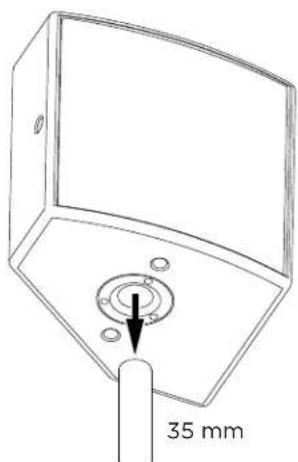

Meteen subwoofer

WAARSCHUING: Zorg dat de subwoofer op een stabel en vlaik oppervlak staat.

WAARSCHUWING: Raadpleeg alle relevante documentatione voor de subwoofer en de standard alvorens deze aan de luidspreker te bevestigen. Controller of de subwoofer en de standard het gewicht van de luidspreker kannen dragen. Controller zodra het statief op de subwoofer is geplaatst en de luidspreker is bevestigd of de constructie stabel is en Niet kan omvallen.

WAARSCHUWING: Probeer de installmentie Niet in zich geheel te verplaatsen. Verwijder de luidspreker van het statief voordat u de subwoofer verplaatst.

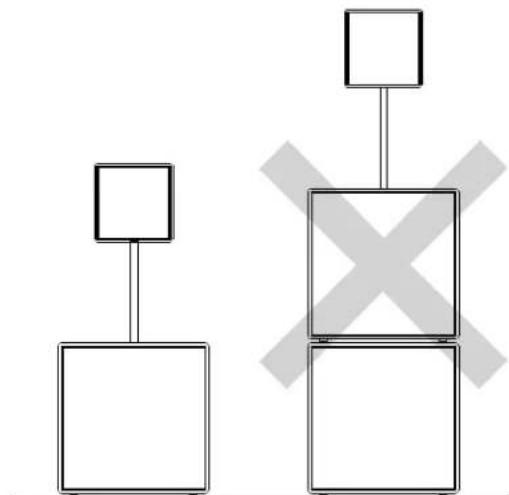

WAARSCHUWING: Gebruik geen statief bij een subwooferstack.

Subwoofer

Installatie (monteren of ophangen)

Installtierichtlijnen

Bose AMM loudspeakers zijn voorzien van inzetstukken voor montage of ophanging volgens de in dit document beschreiben methodes.

Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de installmentur om de betrouwbaarheid te evalueren van de gebruike montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers en subwoofer's hoog ophangen.

Bose AMM loudspeakers zijn ontworpen voor gebruik met Bose-accessoires voor montage en ophanging. Bij een op maat gemaatkontage- of ophangsysteme moet een gekwalificierde professionele technicus het ontwerp en de gewenste bevestiging aan de structuur controeren op de structurele integritie in veiligheid inzake de beoogde toepassing.

Gebruik bevestigingsmaterialen die aan de lokale bouwvoorschriften en vereisten voldoen met betrekking tot het gewicht van de luidspreker.

• Gebruik alleen bevestigingsmaterialen/hardware UIT klasse 8.8 of hoger.
• Gebruik bij bevestigingsystemen geen ongemarkeerde schroeven, aangezien de fysieke eigenschappen hiervan nicht kuren worden vastgesteld.
• Gebruik alleen M10-schroeven voor de inzetstukken op de luidspreker. Hoewel SAE 3/8 "x16-schroeven gelijksoortig zichn, zichn deze Niet verwisselbaar met de M10-variant.
• Draai bevestigingsmaterialen nicht te vast. Hierdoor kan de kast onherstelbare schade oplopen en kan de installationen onveilig worden.
  Zorg dat de schroeven lang genoeg+zim om met ten minste 8 omwentelingen van de schroefdraad in het bevestigingspunt te kannen worden gedraaid. Bij minder dan 8 omwentelingen is er onvoldende ondersteuning van de luidspreker, waardoor het schroefdraad kan slijten en er een onveiligige installmentie ontstaat.
• Pas de bevestigingspunten Niet aan en tap hierin geen neueuw schroefdraad voor een andere maat of ander type schroef. De veiligheid van de installmentiekomt hierdoor in het geding en de luidspreker raakt permanent beschadigd.
• Gebruik bij een vibratiebestendige installmentie een borgmiddel voor handmatige demontage (zoals Loctite® 242°).

Gebruik de handgrepen van de luidspreker Niet om de luidspreker op te hangen.

Hangen extra luidsprekers of andere items aan de Bose AMM loudspeaker.

WAARSCHUWING: Voor een veilige productinstallatie en veilig gebruik is het de verantwoordelijkheid van de installmenteur om de voorgande sectie Installatierichtlijnen en de gebruikersdocumentatie van alle bevestigingscomponenten te raadplegen alvorens het product te installereren.

Voor bevestiging van de luidspeker aan een muur, plafond of spans raden we aan waar maybek de hieronder vermelde Bose-accessoires te gebruiken. Voor de documentatie voor elk product scant u de QR-code of bezoekt u de webpagina.

RMUBRT1 Pan-and-tilt Bracket 738453-0010
pro.Bose.com/rmubrkt1

Bij een op maar gemaakt montage- of ophangsysteme moet een gekwalificierde professionele technicus het ontwerp en de componenten controleren. Koop alleen componenten voor montage- of ophangsystemen van gerenommeerde fabrikanten.

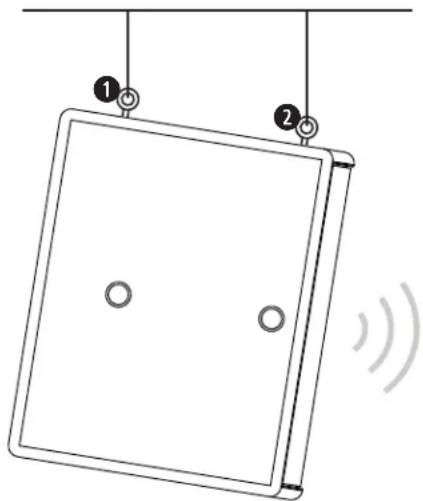

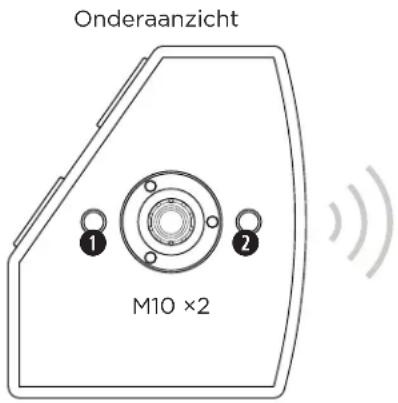

Ophanging

WAARSCHUWING: Voor een veilige productinstallatie en veilig gebruik is het de verantwoordelijkheid van de installmenteur om de voorgaande sectie Installatierichtlijnen en de gebruikersdocumentatie van alle bevestigingscomponenten te raadplegen alvorens het product te installereren.

Om de luidspreker aan het plafond op te hangen, bevestigt u M10-oogschroeven aan de twee M10-bevestigingspunten op het onderpaneel van de luidspreker. Gebruik alleen oogschroeven met een aangegeven belastbaarheid voor ophanging (volgens ASME B30.26).

Gebruik de AMM Suspension Bracket (843344-0010) om de hoek eenvoudiger te konnen instellen. Voor de documentatie voor de AMM Suspension Bracket scant u de QR-code of gaat u maar pro.Bose.com/ammsbracket. Bij een op maat gemaakt montage- of ophangsystem moet een gekwalificeerde professionele technicus het ontwerp en de componenten controeren. Koop alleen componenten voor montage-of ophangsystemen van gerenommeerde fabrikanten.

Processorpresets

Gebruik alleen door Bose Professional goedgekeurde luidsprekerpresets. De hier vermelde presets zich beschikbaar bij het gebruik van Bose Professional PowerMatch amplifiers.

Ga voor een complete lijst met producten die Bose Professional AMM-luidsprekerpresets ondersteunen maar PRO.BOSE.COM.

Toepassing Naam preset

Hoofdluidspreker AMM108(FR)
Hoofdluidspreker + subwoofer	AMM108(FR) + AMS115-sub
Podiummonitor	AMM108(MON)

Technische specificaties

Dekking 110° horizontal × 60° vertical

Kantelhoek 35°

IP-beoordeling IP43 (alleen front-of-house)

Connectors 2 × Neutrik® NL4-ingangen Passief: Pin 1+: FR+ Pin 1-: FR- Pin 2+: Niet aangesloten Pin 2-: Niet aangesloten

Belasthaarheid Passief: 150 W (RMS), 2400 W (piek)

Nominate impedantie Passief: 8 Ω

Afmetingen (hoogte x bredte x diepte) 31,8 × 31,8 × 26,8 cm

Nettogewicht 13,04 kg
