AMM108 - Haut-parleurs BOSE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur BOSE AMM108, technologie audio avancée, puissance de sortie optimisée.
Utilisation	Idéal pour les événements en direct, les présentations et les installations fixes.
Maintenance et réparation	Nettoyage régulier recommandé, vérification des connexions et des câbles.
Sécurité	Utiliser dans un environnement sec, éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Compatibilité avec divers systèmes audio, garantie constructeur incluse.

FOIRE AUX QUESTIONS - AMM108 BOSE

Comment connecter mon BOSE AMM108 à mon appareil Bluetooth ?

Pour connecter votre BOSE AMM108 à un appareil Bluetooth, activez le Bluetooth sur votre appareil, allumez le haut-parleur, puis maintenez enfoncé le bouton Bluetooth jusqu'à ce que le témoin lumineux clignote. Sélectionnez le haut-parleur dans la liste des dispositifs disponibles sur votre appareil.

Que faire si mon haut-parleur ne se connecte pas à mon appareil ?

Assurez-vous que votre haut-parleur est allumé et en mode de couplage. Vérifiez également que votre appareil est à proximité et que le Bluetooth est activé. Si le problème persiste, essayez de redémarrer le haut-parleur et l'appareil.

Comment recharger la batterie de mon BOSE AMM108 ?

Utilisez le câble de chargement fourni avec votre haut-parleur et branchez-le sur une source d'alimentation appropriée. Le témoin lumineux de la batterie s'allumera pendant la charge et s'éteindra lorsque la batterie sera complètement chargée.

Mon haut-parleur ne s'allume pas, que puis-je faire ?

Vérifiez que la batterie est suffisamment chargée. Si le haut-parleur ne s'allume toujours pas, essayez de le charger pendant au moins 30 minutes. Si le problème persiste, contactez le service client de Bose.

Comment régler le volume de mon BOSE AMM108 ?

Vous pouvez régler le volume du haut-parleur en utilisant les boutons de volume sur le haut-parleur ou en ajustant le volume de votre appareil connecté.

Le son de mon haut-parleur est faible, que faire ?

Vérifiez le volume de votre haut-parleur et de l'appareil connecté. Assurez-vous également qu'aucun obstruant ne bloque le haut-parleur et que le haut-parleur est à une distance appropriée de votre appareil.

Puis-je utiliser mon BOSE AMM108 avec un câble audio ?

Oui, vous pouvez connecter votre haut-parleur à un appareil via un câble audio 3,5 mm. Branchez simplement le câble dans la prise audio du haut-parleur et connectez l'autre extrémité à votre appareil.

Comment mettre à jour le firmware de mon BOSE AMM108 ?

Pour mettre à jour le firmware, téléchargez l'application Bose Connect sur votre appareil mobile, connectez-vous à votre haut-parleur, et suivez les instructions pour vérifier les mises à jour.

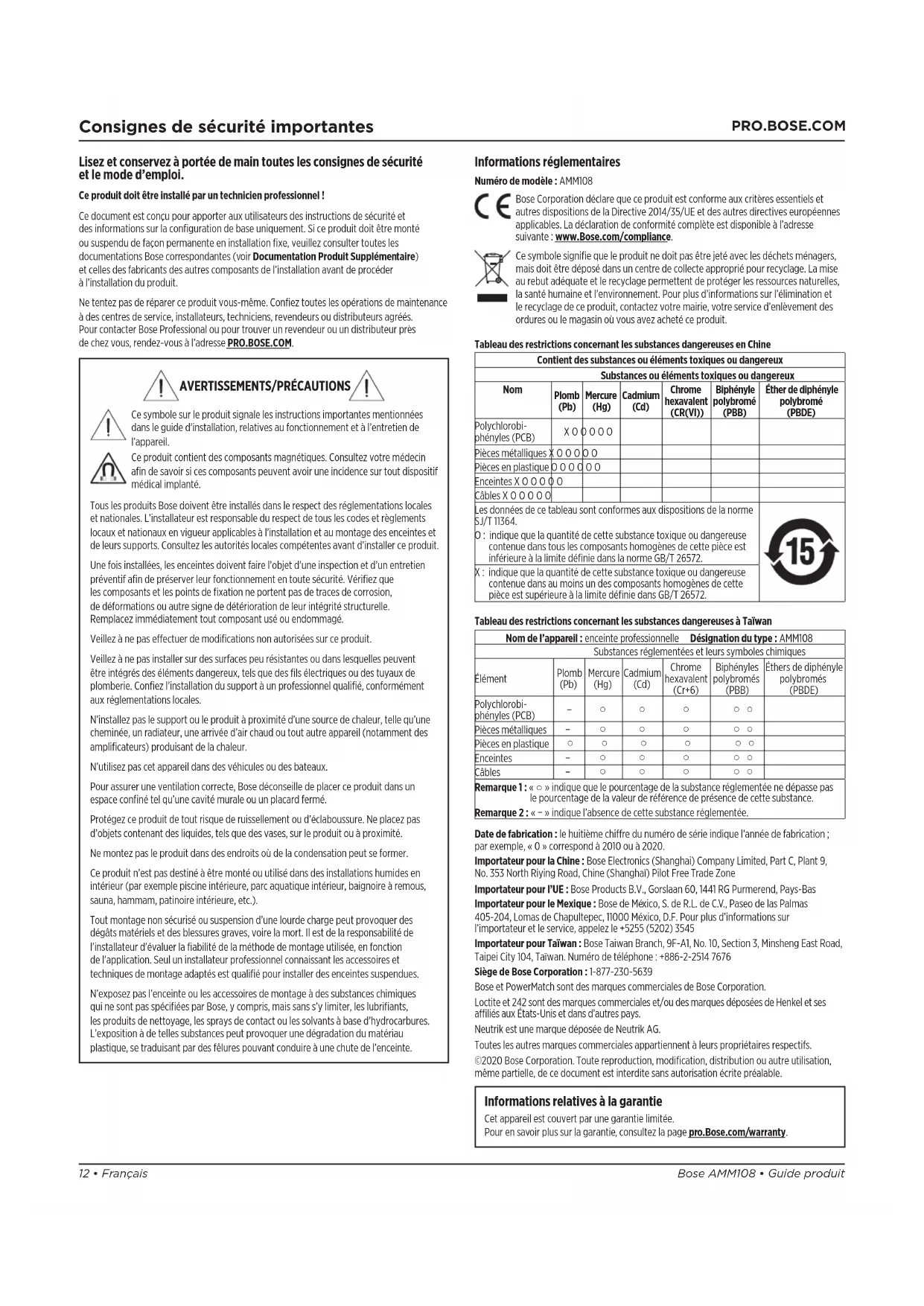

MODE D'EMPLOI AMM108 BOSE

Ce produit doit être installé par un technicien professionnel!

Ce document est conçu pour apporter aux utilisateurs des instructions de sécurité et des informations sur la configuration de base uniquement. Si ce produit doit être monté ou suspendu de façon permanente en installation fixe, veuillez consulter toutes les documentations Bose correspondantes (voir Documentation Produit Supplémentaire) et celles des fabricants des autres composants de l'installation avant de procéder à l'installation du produit.

Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, rendez-vous à l'adresse PRO.BOSE.COM.

Avertissements/précautions

Ce symbole sur le produit signale les instructions importantes mentionnées dans le guide d'installation, relatives au fonctionnement et à l'entretien de l'appareil.

Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif médicinal implanté.

Tous les produits BOSE doivent être installés dans le respect des réglementations locales et nationales. L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes et de leurs supports. Consultez les autorités locales compétentes avant d'installer ce produit.

Une fois installées, les enceintes doivent faire l'objet d'une inspection et d'un entretien préventif afin de préserver leur fonctionnement en toute sécurité. Vérifiez que les composants et les points de fixation ne portent pas de traces de corrosion, de déformations ou autre signe de détérioration de leur intégrité structurelle. Remplacez immédiatement tout composant usé ou endommagé.

Veillez à ne pas effectuer de modifications non autorisées sur ce produit.

Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des éléments dangereux, tels que des fils électriques ou des tuyaux de plomberie. Confiez l'installation du support à un professionnel qualifié, conformément aux réglementations locales.

N’installez pas le support ou le produit à proximité d’une source de chaleur, telle qu’une cheminée, un radiateur, une arrivée d’air chaud ou tout autre appareil (notamment des amplificateurs) produisant de la chaleur.

N'utilisez pas cet appareil dans des véhicules ou des bateaux.

Pour assurer une ventilation correcte, BOSE déconseille de placer ce produit dans un espace confiné tel qu'une cavité murale ou un placard fermé.

Protégez ce produit de tout risque de ruissellement ou d'éclaboussure. Ne placez pas d'objets contenant des liquides, tels que des vases, sur le produit ou à proximité.

Ne montez pas le produit dans des endroits où de la condensation peut se former.

Ce produit n'est pas destiné à être monté ou utilisé dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.).

Tout montage non sécurisé ou suspension d'une lourde charge peut provoquer des dégâts matériels et des blessures graves, voir la mort. Il est de la responsabilité de l'installateur d'évaluer la fiabilité de la méthode de montage utilisée, en fonction de l'application. Seul un installateur professionnel connaissant les accessoires et techniques de montage adaptés est qualifié pour installer des enceintes suspendues.

N'exposez pas l'enceinte ou les accessoires de montage à des substances chimiques qui ne sont pas spécifiées par Bose, y compris, mais sans s'y limiter, les lubrifiants, les produits de nettoyage, les sprays de contact ou les solvants à base d'hydrocarbures. L'exposition à de telles substances peut provoquer une dégradation du matériel plastique, se traduisant par des fissures pouvant conduire à une chute de l'enceinte.

Numéro de module: AMM108

Bose Corporation déclare que ce produit est conforme aux critères essentiels et autres dispositions de la Directive 2014/35/UE et des autres directives européennes applicables. La déclaration de conformité complète est disponible à l'adresse suivante: www.bose.com/compliance.

Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise au rebut adéquate et le recyclage permettent de protéger les ressources naturelles, la santé humaine et l'environnement. Pour plus d'informations sur l'élimination et le recyclage de ce produit, contactez votre mairie, votre service d'enlèvement des ordures ou le magasin où vous avez acheté ce produit.

Tableau des restrictions concernant les substances dangereuses en Chine

Contient des substances ou éléments toxiques ou dangereux
Substances ou éléments toxiques ou dangereux
Nom	Plomb(Pb)	Mercure(Hg)	Cadmium(Cd)	Chromhexavalent(CR(VI))	Biphénylepolybromé(PBB)	Éther de diphénylepolybromé(PBDE)
Polychlorobi-phenyles (PCB)	X O	O O O
Pièces métalliques	X O O O	O O
Pièces en plastique	O O O O	O O
Enceintes X O O O O	O
Câbles X O O O O O
Les données de ce tableau sont conformes aux dispositions de la normeSJ/T 11364.O: indique que la quantité de cette substance toxique ou dangereusecontenue dans tous les composants homogènes de cette piece estinférieure à la limite définie dans la norme GB/T 26572.						15
X: indique que la quantité de cette substance toxique ou dangereusecontenue dans au moins un des composants homogènes de cettepiece est supérieure à la limite définie dans GB/T 26572.

Tableau des restrictions concernant les substances dangereuses à Taiwan

Nom de l'apparell: enceinte professionnelle Désignation du type: AMM108
Substances réglementées et leurs symboles chimiques
Élement	Plomb(Pb)	Mercure(Hg)	Cadmium(Cd)	Chromehexavalent(Cr+6)	Biphenylenyspolybromés(PBB)	Éthers de diphénylepolybromés(PBDE)
Polychlorobi-phenyles (PCB)	-	○	○	○	○○
Pièces métalliques	-	○	○	○	○○
Pièces en plastique	○	○	○	○	○○
Enceintes	-	○	○	○	○○
Câbles	-	○	○	○	○○
Remarque 1: «○» indique que le pourcentage de la substance réglementée ne dépasse pasle pourcentage de la valeur de réference de présence de cette substance.Remarque 2: «- » indique l'absence de cette substance réglementée.

Date de fabrication: le huitième chiffre du numéro de série indique l'année de fabrication; par exemple, « 0 » correspond à 2010 ou à 2020.

Importateur pour la Chine: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, Chine (Shanghai) Pilot Free Trade Zone

Importateur pour l'UE: Bose Products B. V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas

Importateur pour le Mexique: Bose de Mexico, S. de R. L. de C. V., Paseo de las Palmas

405-204, Lomas de Chapultepec, 11000 Mexico, D. F. Pour plus d'informations sur l'importateur et le service, appelez le [phone]

Importateur pour Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numéro de téléphone: [phone]

Siège de Bose Corporation : 1-877-230-5639

Bose et PowerMatch sont des marques commerciales de Bose Corporation.

Loctile et 242 sont des marques commerciales et/ou des marques déposées de Henkel et ses affiliés aux États-Unis et dans d'autres pays.

Neutrik est une marque déposée de Neutrik AG.

Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.

©2020 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Informations relatives à la garantie

Cet appareil est couvert par une garantie limitée.

Pour en savoir plus sur la garantie, consultez la page pro.bose.com/warranty.

Documentation produit supplémentaire

Ce guide contient des informations sur la configuration de base uniquement. Si ce produit doit être monté ou suspendu de façon permanente en installation fixe, veillez consulter toutes les documentations BOSE correspondantes sur la page Web ci-contre.

Afin d'assurer une installation du produit en toute sécurité, il relève de la responsabilité de l'installateur de se référer à toutes les documentations pertinentes concernant ce produit et tous les autres composants de l'installation avant de procéder à l'installation du produit.

Seul un installateur professionnel connaissant le matériel et les techniques de montage adaptées est qualifié pour installer des enceintes suspendues.

Pour accéder à des documentation Bose supplémentaires concernant ce produit, scannez le code QR ci-contre ou rendez-vous sur la page Web indiquée.

pro.bose.com/amm108

Caractéristiques du produit

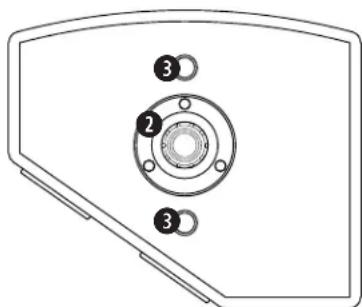

1 Connexion d'entrée 2 Renfort pour trépied 35 mm (1¼ po) (pour montage sur mât) Insert fileté M10 (pour fixation/montage d'accessoires) 4 Insert fileté M8 (pour fixation RMUBRKT1) 5 Poignée

Poids net: 13,04 kg (28,75 lb)

Vue latérale (gauche) 31,8 cm 31,8 cm (12,5 po)

Vue avant

Vue latérale (droite) 31,8 cm (12,5 po) 26,8 cm (10,5 po)

Vuedessus

Vue arrière Vue de dessous

Installation sur scène

AVERTISSEMENT: vérifie que la scène ou le sol est stable et plat.

AVERTISSEMENT: ne laissez pas l'enceinte dépasser du bord de scène. Assurez-vous que l'enceinte repose complètement sur la scène.

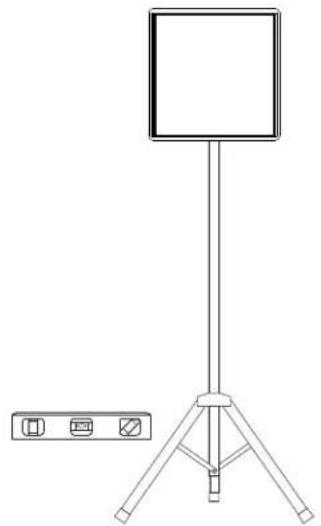

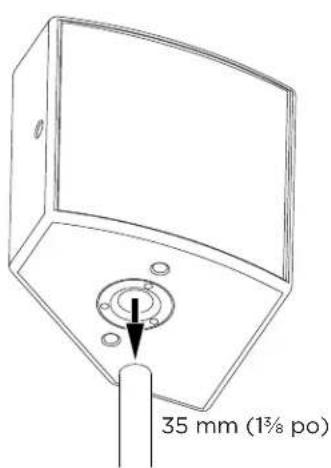

Socle pour enceinte

AVERTISSEMENT: vérifiez que le socle est placé sur une surface stable et plane.

AVERTISSEMENT: veuillez vous référer à toutes les documentation pertinentes pour le mât ou le socle avant de les fixer à l'enceinte. Vérifiez que le mât ou le socle peut supporter le poids de l'enceinte. Une fois le mât ou le socle fixe, assurez-vous que l'ensemble est bien stable et ne présente pas de risque de basculement ou de chute.

AVERTISSEMENT: n'essayez pas de déplacer l'ensemble monté. Retirez d'abord l'enceinte du mât avant de déplacer le socle.

Avec un caisson de basses

AVERTISSEMENT: vérifiez que le caisson de basses est placé sur une surface stable et plane.

AVERTISSEMENT: veuillez vous référer à toutes les documentations pertinentes pour le caisson de basses et le mât avant de les fixer à l'enceinte. Vérifiez que le caisson de basses et le mât peuvent supporter le poids de l'enceinte. Une fois le caisson de basses, le mât et l'enceinte fixés, assurez-vous que l'ensemble est bien stable et ne présente pas de risque de basculement ou de chute.

AVERTISSEMENT: n'essayez pas de déplacer l'ensemble monté. Retirez d'abord l'enceinte du mât avant de déplacer le caisson de basses.

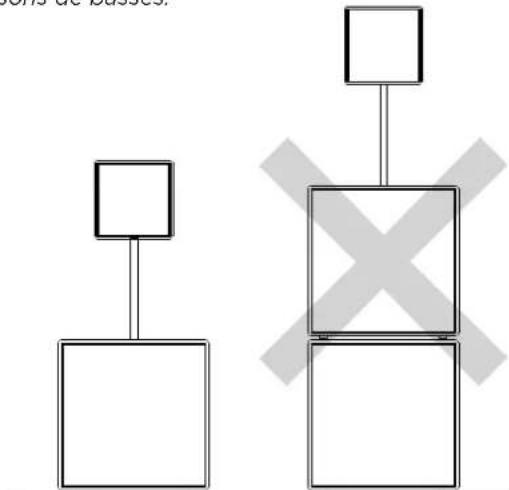

AVERTISSEMENT: n'utilisez pas de socle à mât avec une pile de caissons de basses.

Caisson de basses

35 mm (1% po)

Instructions pour l'installation

Les enceintes Bose AMM intègrent des inserts filétés compatibles avec les méthodes de montage ou de suspension décrites dans ce document.

Tout montage non sécurisé ou suspension d'une lourde charge peut provoquer des dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de l'installeur d'évaluer la fiabilité de la méthode de montage utilisée, en fonction de l'application. Seul un installateur professionnel connaissant le matériel et les techniques de montage adaptées est qualifié pour installer des enceintes suspendues.

Les enceintes Bose AMM sont conçues pour être utilisées avec les accessoires Bose pour le montage et la suspension. Si vous utilisez un système de montage ou de suspension personnalisé, faites vérifier par un ingénieur professionnel qualifié sa conception et la méthode de fixation à la structure du bâtiment, afin d’établir l’intégrité structurelle et la sécurité pour l’application désirée.

Choisissez des fixations conformes à tous les codes applicables et à toutes les exigences locales en matière de bâtiment pour supporter le poids de l'enceinte.

• N'utilisez que des fixations/matériel de Classe 8.8 ou supérieure.
• N'utilisez pas de fixations machine sans marquage de résistance à la charge pour monter le système, puisqu'il est impossible de déterminer leurs propriétés physiques.
• N'utilise que des fixations M10 pour les inserts filetés sur l'enceinte. Bien que les fixations de type SAE 3/8" - 16 soient similaires, elles ne sont pas interchangeables avec des fixations M10.
• Ne serrez pas trop fort les fixations. Vous risqueriez alors d'endommager définitivement le boîtier et de dégrader la sécurité du montage.
• Vérifiez que les fixations sont assez longues pour entrer sur au moins 8 fillets du point de fixation. Si la fixation est engagée sur moins de 8 fillets, l'enceinte sera mal maintenue et pourra sortir des fillets, ce qui se traduirait par une fixation non sûre.
• Ne modifiez pas les points de fixation filétés et ne refaites pas de filage pour adapter d'autres diamètres ou types. Vous risqueriez alors de compromettre la sécurité de l'installation et d'endommager définitivement l'enceinte.
• Pour une meilleure résistance aux vibrations de l'assemblage, utilisez un produit de type freinage des filetages prévu pour un démontage à la main (par exemple, Loctite® 242®).

Ne suspendez pas l'enceinte par ses poignées.

Ne suspendez pas d'enceintes supplémentaires, ou tout autre élément, à l'enceinte BOSE AMM.

Montage sur une cloison, un plafond ou une armature

AVERTISSEMENT : afin d'assurer une installation et une utilisation du produit en toute sécurité, il est de la responsabilité de l'installateur de se référer à la section précédente, Instructions pour l'installation, ainsi qu'à la documentation utilisateur de tous les composants de montage/fixation avant d'installer le produit.

Pour monter l'enceinte sur une cloison, un plafond ou une armature, nous recommandons d'utiliser, dans la mesure du possible, les accessoires Bose enumerated ci-dessous. Pour accéder à la documentation de chaque produit, scannez le code QR correspondant ou rendez-vous sur la page Web.

Support bi-pivot RMUBRT1 738453-0010 pro. Bose.com/rmubrkt1

Kit avec support en U AMM108 843367-0010 pro. Bose. com/amm108bracket

Si vous utilisez un système de montage ou de suspension personnelé, faites vérifier sa conception et sa fabrication par un ingénieur professionnel qualifié. Tous les composants du système de montage ou de suspension doivent provenir d'un fabricant de bonne réputation.

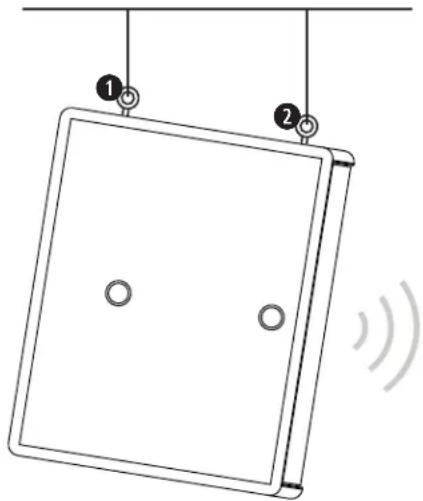

Suspension

AVERTISSEMENT: afin d'assurer une installation et une utilisation du produit en toute sécurité, il est de la responsabilité de l'installateur de se référer à la section précédente, Instructions pour l'installation, ainsi qu'à la documentation utilisateur de tous les composants de montage avant d'installer le produit.

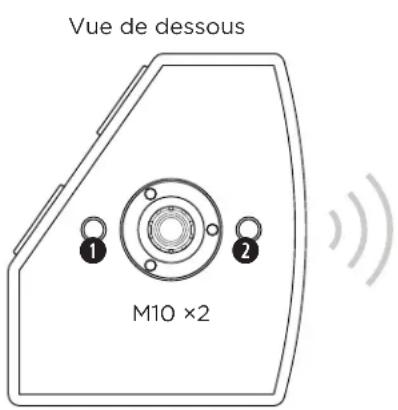

Pour suspendre l'enceinte au plafond, insérez les boulons à œillet filetés M10 dans les deux inserts filetés M10 sur le panneau inférieur de l'enceinte. N'utilise que des boulons à œillet pour suspension, résistants à la charge (selon ASME B30.26).

Pour un réglage de l'angle facilité, utilisez le support de suspension AMM (843344-0010). Pour accéder à la documentation pour les supports de suspension AMM, scannez le QR code ou rendez-vous sur pro.bose.com/ammsbracket.

Si vous utilisez un système de montage ou de suspension personnelé, faites vérifier sa conception et sa fabrication par un ingénieur professionnel qualifié. Tous les composants du système de montage ou de suspension doivent provenir d'un fabricant de bonne réputation.

Préréglages processeur

N'utilisez que des prérégliages d'enceintes approuvées par Bose Professional. Les prérégliages de la liste suivante sont disponibles lors de l'utilisation des amplificateurs Bose Professional PowerMatch.

Pour une liste complète des produits proposant des préréglages pour enceintes Bose Professional AMM, visitez le site PRO.BOSE.COM.

Utilisation Nom du préréglage

Enceinte principale AMM108(FR)

Enceinte principale + caisson de basses AMM108(FR) + AMS115-sub

Retour de scene AMM108(MON)

Caractéristiques techniques

Couverture 110° horizontal × 60° vertical

Angle d'inclinaison vers l'arrière 35°

Indice IP IP43 (position avant-scène uniquement)

Connecteurs 2 × entrées sur Neutrik® NL4 Passive : Point 1+ : FR+ Point 1- : FR- Point 2+ : non connecté Point 2- : non connecté

Puisance admissible Passive : 150 W (2 400 W en crête)

Impédance nominale Passive : 8 Ω

Dimensions (hauteur × largeur × profondeur) 31,8 cm × 31,8 cm × 26,8 cm (12,5 po × 12,5 po × 10,5 po)

Poids net 13,04 kg (28,75 lb)
