INSTRUKCJA OBSŁUGI AMS115 BOSE

Przewodnik do produktu 37

产品指南 42

產品指南 49

製品方卜. 52

57 1

Nalezy przyczymi zachowac wszystkie zalecenia dotyczne bezpieczestewa, zabepezcieni korzystania z tego produktu.

Instalacja niewiejszość produktu要去rzoprowadzic wylicznie SPECIALIST!

W tym dokumencie zawarte są sjedniny informacja dotyczace bezpiecznefstwa i podstawowe instrukcje montazu dlu uzytkownika. Jesli produkt bedzie podwieszony lub zwieszony na statej instalacji, przy montaquem naiej zapoznac sie ze wzystkimi stosownymi dokumentami udostepniarymi przy firme Bose (patrz Dodatkowa dokumentacja dotyczaca produktu) oraz producentów pozostalych elementow instalacji.

Nie wolno serwisować urzadzenia samodzielniae. Wszystkie czynnosci serwisowe musza byc wykonywane przy placznowcow autoryzowych centrow serwisownych, autoryzowanych instalatorów, technikow, sprawdawcow lub dystybutorów. Aby skontatować sie z firma Bose Professional, ze sprawdawca biodzystrybutororem w okolicy, odwdź strone PRO.BOSE.COM

OSTRZEŽENIA/PRZESTROGI

Ten symbol umieszczony na produktie oznaca, ze w podreczniku znajduja sie wazne instrukcje dotyczne obstugi i konserwaci.

Produkt zawiera elementy magnetyczne. Aby dowiedzieć sie, czy moga onemieć wptyw na faktcjonowanie implantów medycznych,-ninezy skonsultowacie z lekarzern.

Wszystkie produkty Bose musza byc instalowane zgodnie z przysepisi kamolnymi, krajowymi, federalmni y branzowymi. Istalator jest zobwiazany zainstalowac glosniki i system montałowzy zgodnie ze wszystkimi obwoiazujacymi regulaminami, w tym regulaminami i przysepisi kamowiajuzymi w budynku. Przed instalacja produktu nalezy skonsultowac sie z odpowiednimi wladzami.

Zamontowane glosniki wymagaja przypoprowadzania regularnych inspekci i rutynowej konserwacji w celu zapewnienia wsiawiego i bepiecznego dzialania. Elementy montaowe naley sprawdzać pod katem wystepowania korozji, zgiec lub innych czynników, które moga oxbiac integrańosć strukturalnej instalacioni. Zuzyte lub uzzkodzone elementy naley natychmiast wymienic.

Nie wolno dokonywac modyfikacijs produktu bez zezwolenia.

Nie montowac uchytu na powierzchniach niewystarczajaco solidnych lub stwarzajcych zagrozenia zwiazane na przyklad z instalacione elektryczna lub hydraulicz. Wspornik powinien zamontowac wykalifikowany instalator z zachowaniem lokalnych przypeisow budowlanych.

Wspomika ani produktu nie wolno umieszczac w poblizu zrodel ciepla, takich jak kominki, grzejniki, kaloryfery lub innne urzadzenia wytwarzajace cieplo (w tym wzmacniacze).

NIE WOLNO uzywac produktu w pojazdach ani na Jednostkach pwyajacych.

Ze wzgldu na wymagania dotyczace wentylaci firma Bose Nie zaleca umieszczania togo produktu w prerstzeniach zamnietytch, takich jak wnek sci屏蔽 lub szfki wnekowe.

NIE WOLNO narajać produktu na zachlapanie i rozbryzgi ani umieszczac w是我的 połibiu naczyn wypelniomych cieczami (np. wazonów).

Nie wolno montowac produktu w pomieszczeniach, w ktorych moze wystepowac skraplanie pary wodnej.

Niniejszy produkt nie jest przyznaczenia do instalacji ani stosowania w pomieszczeniach majęcychysty kontunkt z wod (w tym m.in. basenach wewétrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, liażniach parowych i lodowiskach).

Niebepezciezny montaž lub podwieszenie ciękiego ladunko sąspodowac pożaźne obrażenia lub smierc oraz uzskodzieńia miena. Do obłowȩkowy instalatora nały ocena niedawodnosci ka²dej mety的心态 monta zu stosowanej w tym przypadku. Monta⁻ z podwieszanych glósnów sąbć przyepamazdany wylącznych pro profesjalnych instalatorów posiadajcy wiedze są odowiednim spręczenia i bezpiecznych technikach monta⁻ zu.

Nie wolno nażać glównika lub elementów montażowych na danejanie substançji chemicznych, ktoře niedostaw dozwolone przyź firme Bose, w tym m.in.Środków smarszych i czyszczących,Środków do ochrony instalenci eklectrzychory Rozpuszczalników na bazie weglowodorów. Nażaść na danejanie takich substançji要去 prowadzić do degradacijs materiały plastikowych, a w ryustatie do pekania i stworzenia zagrożenia upadkiem.

Informacja prawnne

Numer modelu:AMS115

Firma Bose Corporation nineieszymdeklaruje,ze ten produkt jest zgodnyz podstawomy wymagananiwi zaleceniami okreslonymi w dyrektywie 2014/35/UE oraz innych obwiatzujacydreyktywach UE. Pelna tresc Deklaraci zgodnosci jest dostepna w wirtryne: www.Bose.com/compliance.

Ten symbol oznacza, ze produktu nie naley wyruzać razem z inymini odpadkami z gospodarstwa domowego. Produkt nały dostarczyc do odpopiewiednigo要去cz biorki w celu recykligu. Wsiawy spośb utylizacja i recyklingu pomaga chronic zasoby naturale, ludzkie zdrowie i srodowisko naturale. Aby uzyȩka wieciej informaci na temat utylimacja i recyklinguengo produktu, skontaktu sie z samorzodem lokalnym, w zak;lady zulty.

Tabela substancji szkodliewych (ograniczenia obowizuqce w Chinach)

Nazwy i zwartosci tokysznych lub szkodliwych substantenci albo pierwiastów
Toksycznawe lub szkodliwe substantenci albo pierwiastki
Nazwa czeci	Ołów (Pb)	Rtec (Hg)	Kadm (Cd)	Chrom szesciowartość (Cr(VI))	Polibromowy bifenyl (PBB)	Polibromowy difenyloeter (PBDE)
Polichlorowane bifenyle (PCB)	X O	O O O	O
Czeci metalowe X	O O O	O O
Czeci z tworzyw sztucznych	O O	O O O	O
Głowinski X O O O O	O
Przewody X O O O O	O
Te labe przygototowo zgodnie z wymaganiani normy SJ/T 11364. O: oznacja, zę zwartosci danejsubstenci tokyszcznej lub szkodliowej we wsztreich materialach jegnosdych, uzytych w tej czeci, nie przykracza limitu okreslonego w normie GB/T 26572. X: oznacja, zę dana substancja tokyszyna lub szkodliwa zawarta w co najmiejk jejnym z jegnosdych materialów uzytych w tej czeci przykracza limit okreslony w normie GB/T 26572.						15

Tabela substançiji szkodliwych (ograniczenia obowiazujuce na Tajwanie)

Nazwa urzadzenia: Głownik profesonny Oznaczenia��: AMSII5
Substançee objekte ograniczeniami wraz z symbolami chemiznymi
Jednostka	Oków(Pb)	Rteć(Hg)	Kadm(Cd)	Chrom szejciowar-tósciowy(Cr+6)	Polibromowanybifenyl(PBB)	Polibromowanydifenyloeter(PBDE)
Polichlorowanebifenyle (PCB)	-	○○	○	○	○
Czȩci metalowe	-	○○	○	○	○
Czyȩci z tworzyw sztuzcnych	○○	○○		○	○
Głowniki	-	○○	○	○	○
Przewody	-	○○	○	○	○
Uwaga 1: symbol „o“ oznacza, zeZWARTOŚć procentowa substanci objętej ograniczeniemnie przyzekracza wartósci referencyjne.
Uwaga 2: symbol „e“ oznacza, ze do substanci objętej ograniczeniem zastosowanie ma wyłączenie.

Data produksi: osma cyfra numero serjnego oznacza rok produksi, np. cyfra ^ oznacza rok 2010 lub 2020.

Loctite i 242 sa znakami towardwymi i/lub zarejestrowanymi znakami towardwymi firmy Henkel i/lub jej oddzialow w Stanach Zjednoczonych oraz innych krajach.

Neutrik jest zastrzeźonym znakiem towardym firmy Neutrik AG.

Inne znaki towarowe sa wlasnosciq odpowiednich wlascieli.

Informaci o gwarancji

Opisywany produkt objety jest agraniczona gwarancja.

Wiecej informaci o gwarancji moza znalec na stronie pro.Bose.com/warranty.

Dodatkowa dokumentacja dotyczna produktu

W tym poradniku znajduja sie tylko podstawowe informacja. Jesli produkt bedzie podwieszony lub zawieszony na statej instalacji, naleź yapoznac sie ze wszystkimi stosownymi dokumentami firmy Bose zamieszczonymi na tej stronie.

W celu zapewnienia bezpiecznej instalacji produktu obwiatzkiem instalatora jest zapoznanie sie ze wsztkimi stosownymi Dokumentami dla tego produktu oraz wsztkich elementów wchodźych w sklad Instalacji przyrozpieczem procedury montaçu.

Montaż podwieszanych gośników lub subwooferów sączne sączne profesjonalnych instalatorów posiadajych wiedź o odpowiednim sprećie i bezpiecznych technikach montaź.

Aby uzyskac dostep do dokumentaci dla tego produktu, zeskanuj kod QR lub odwiedź ponieszysz witryne.

pro.Bose.com/ams115

Informacja oprodukcie

Waga netto: 28,39 kg (62,6 lb)

1 Złacze wejscia

2 Otwor M20 do montowania statywu

3 Otwór M10 do przytwierdzenia linki podwieszajęcej

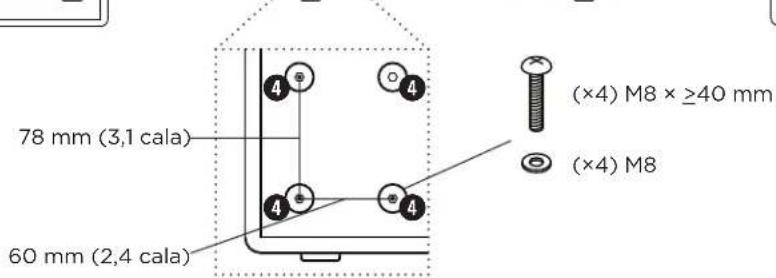

Otwor M8 do montowania kotek

Uchwyt

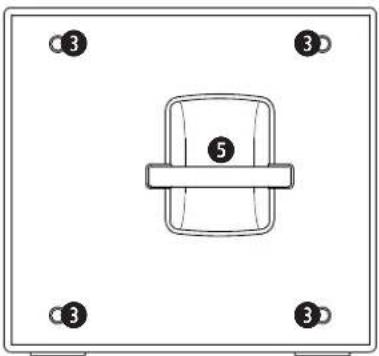

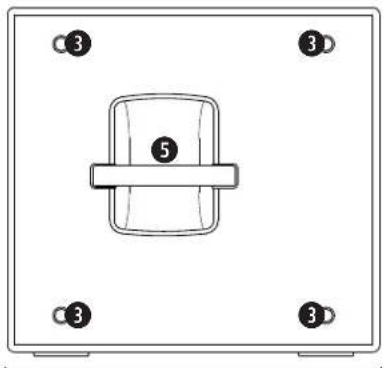

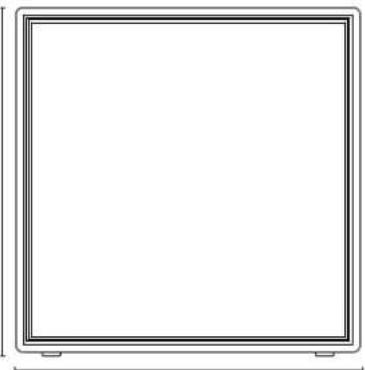

Widok z przyodu Widok z boku (lewy bok) Widok z boku (prawy bok)

47 cm (18,5 cala)

47 cm (18,5 cala) 50,8 cm (20 cali)

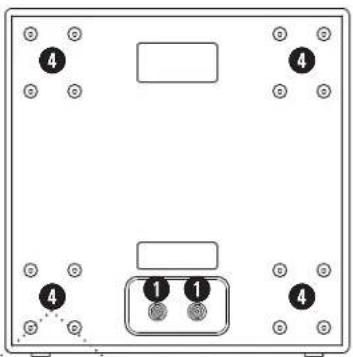

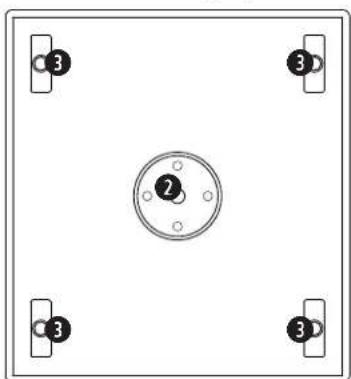

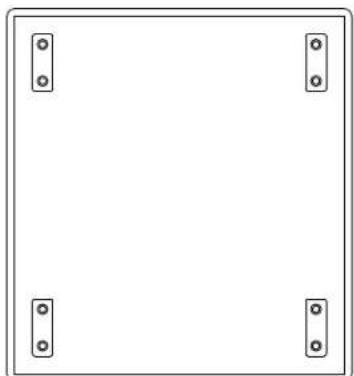

Widok z góry Widok z tylu Widok z dolu

Konfiguracja sceny

OSTRZEZENIE! Nalezy upewnic sie, ze scenabub podfoga jest stabilna.

OSTRZEZENIE! Subwoofer nie doit wystawac poza krawedz sceny. Nalezy upewnic sie, ze subwoofer znajduje sie w calosci na podlozu sceny.

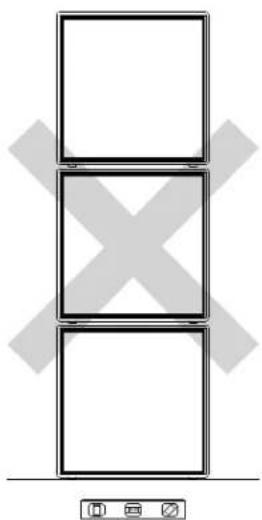

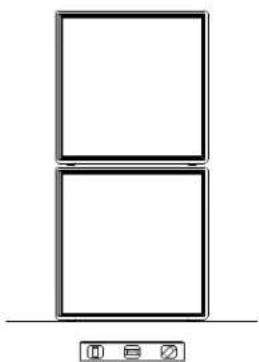

OSTRZEZENIE! Nie wolno tworzyc wie zskładajycch sie z wiecj niż dwoch subwooferów.

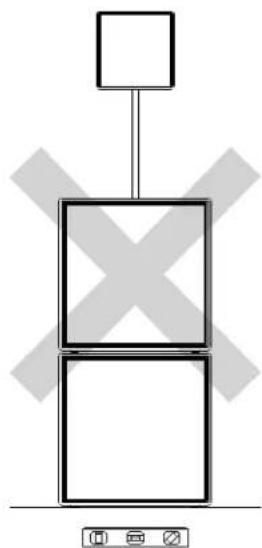

OSTRZEZENIE! Nie wolno uzywac statywu na wiezy subwooferow.

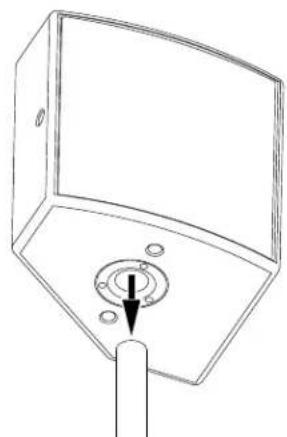

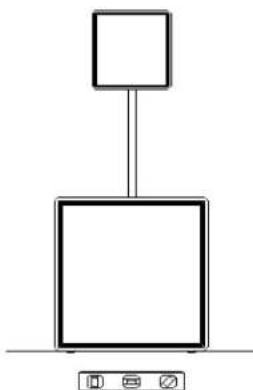

Z gólsnikiem

OSTRZEZENIE! Nalezy upewnic sie, ze subwoofer jest ustawiony na stabilnym i poziomym podfzo.

OSTRZEZENIE! Nalezy zapoznać sie ze wszystkimi dokumentami dotyczymi gósnika i statywu przyd zamontowanie ich na subwooferze. Nalezy upewnic sie, ze subwoofer urzyma wage gósnika i statywu. Po zlozeniu konstrukcji subwoofera, statywu i gósnika nalezy upewnic sie, ze jest ona stabilina i nie zagrażej przyzewrocenie.

OSTRZEZENIE! Nie nalewy probowac przenosić calej ztozonej konstrukcji. Zanim zaczniesz przenosić subwoofer, zdejmij glosnik ze statywu.

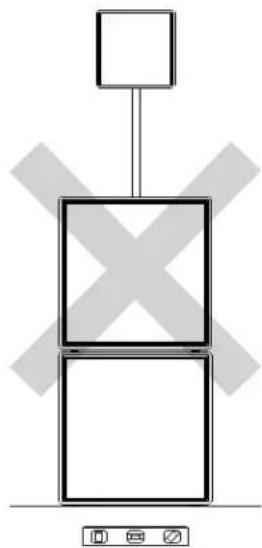

OSTRZEZENIE! Nie wolno uzywać statywu na wieź subwooferów.

Montañ (podwieszenie)

Instrukcje dotyczace montaçu

Subwoofery Bose AMS maja gwintowane otwory sluace do ich podwieszania metodami opisanymi w tym dokumencie.

Niebepeziezne podwieszenie cięzkiego ladunku sąspowodac powazne obrażenia lub smierc oraz uzzkodzenia mienia. Do obowiȩczów instalatora nalezy ocena niedawnosci kaźdej metody podwieszenia stosowanej w danym przypadku. Podwieszanie gośnków lub subwooferów sączne przechrowadzane wyłączne przy bezpwajonalnych Instalatorów posiadajych wiedź o odpowiednim sprezie i bezpiecznych technikach montaqu.

W przypadku korzystania ze spezialnie zaprojektowanego systemu podwieszenia SPECIALISTA z odpowiednimi uprawnieniami powinien sprawdzić cala konstruktcji i zaplanowana metode przytwierdzenia do struktury budynku w celu zachowania integralność strukturalnej i bezpieczność.

Wybrane elementy złacne musza byc zgodne ze wsystkimi lokalnymi przypisami budowlanychmi i byc w stanie utrzymac wage subwoofera.

• Nalezy korzystać tylko z elementów złącznych o klasie 8.8 lub wyźsej.
• Do montazu nie nalezy wykorystywaćnieoznaczonych maszynowych elementów złucznych, jak ze nie mayna okreslic ich wlasciwość fizycznych.
• Do gwintowanych otworów M10 w subwooferze sąȩzy uzywać elementów zȩcznych takłe o oznaczeniu M10. Mimość elementy zȩczne SAE 3/8 cala (16 zwojów na cal) są podobne, nie mayna stosowej ich wymiennie z elementami z oznaczenia M10.
• Elementów zącznych nie sązy dokrecć zbyt mocno. Moze to prowadzić do uszkodzenia szafki i doprowadzić do powstania konstrukcji, która zagraża bezpieczędwu.
• Nalezy uzywac wystarczajco dlugich elementow zlacznych, aby moza je bylo wkrccic na dlugosc co najmnej 8 zwojow. Uzywanie elementow zlacznych, ktorych nie moza dokrcic na dlugosc co najmnej 8 zwojow, spowoduje, ze element bedzie niedostatecznie przytwierdzony do subwoofera, a gwint maybe sie ukruszyc.
• Nie nalezy złobic gwintowanych otworów ani zmieianć ich srednicy w celu użycia innego rozmiaru badź rodzaju elementu złacznego. Taki dzialanie sąne narazić bezpieczędwo instalacji i trwale uszkodzic subwoofer.
• Aby zabezmieczyc konstrukcje przydrganiami, nalezy skorzystac z zabezmieczenia połaczenia gwintowanych odkrecanych za pomocar narzedzi recznych (np. srodka Loctite 242)

Subwoofera nie wolno podwieszac za pomocaj loro uchwytu.

Na podwieszonym subwooferze Bose AMS nie wolno zawieszac innych glosnikow lub przyedmiotow.

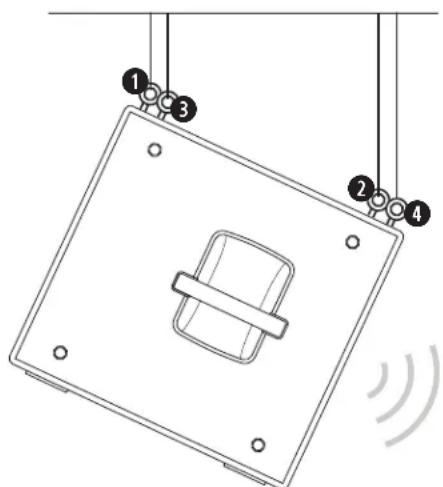

Podwieszenie

OSTRZEZENIE! Abymie pewnosc, ze produkt jest zainstalowany i uzywany z zachowaniemzasad bezpieczernstwa, obowychkien instalatora jest przyrozpoczeciem montazu zapoznanie sie z poprzednia sekca zaierajaca Instrukcje dotyczemontazu idokumentacja dotyczama wszystkich pozostalych elementow montazwych.

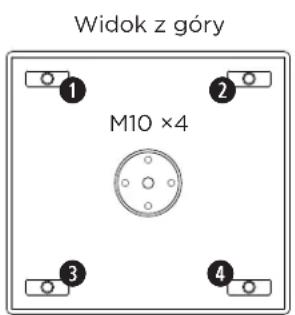

Aby podwiesic subwoofer na suficie, nalezy wkreci s Ruby M10 z uchem do gwintowanych otworow M10 znajdujacys ie na gornym lub bocznym panelu subwooera. Nalezy uzywac tylko srbz uchem, ktore sa opatrzone oznaczeniem dopuszcjalnego obciazenia i sa przyznaczone do podnoszenia (zgodnie z ASME B30.26).

W przypadku korzystania ze spezialnie zaprojektowanego systemu podwieszenia SPECIALISTA z odpwiednimi uprawnieniami powinien sprawdzić konstrukcje i jej instalacja. Wszystkie elementy montaźowe sązy kupować od renomowanych producentów.

Ustawenia wstepne procesora

Nalezy uzywac tylko ustawien wsteppnych gośnika zatwierdzonych przyze Bose Professional. Znajdujace sie poniżej ustawenia wstepne są dostepne w przypadku korzystania ze wzmacniaczy PowerMatch Bose Professional.

Pełna lista produktów, ktoré obśluguja ustawienia wstepne Bose Professional AMM glosników, znajduje sie na stronie: PRO.BOSE.COM

Subwoofer AMS115 Sub

Dane techniczne

Zastosowanie Nazwa ustawenia wstepnego

Złacza 2 wiejscia Neutrik® NL4 Styk 1+: LF+Styk 1-: LF-Styk 2+: Brak polączeniaStyk 2-: Brak polączenia

Moc 500 W (RMS), 2800 W (szczytowa)

Impedancja nominalna 8 Ω

Wymiary (wysokość × szerokość × glówność) 47 × 47 × 50,8 cm (18,5 × 18,5 × 20 cali)

Waga netto 28,39 kg (62,6 lb)
