MANUALE UTENTE AMS115 BOSE

Guida al prodotto 22

Leggere e conservare tutte le istruzioni per la sicurezza, la tutela delle persone e l'uso del prodotto.

Questo prodotto delve essere installato esclusivamente da Installatori professionisti.

Il presente documento ha l'unico scopo di fornire all'utente le linee guida di sicurezza e le informazioni per la configurazione di base. Se il prodotto verrà installato o sospeso come parte di un impianto permanente fisso, consultare tutte la documentazione Bose pertinente (vedere Documentazione aggiuntiva sul prodotto) e del produttore degli altri componenti di installatione, prima di installare il prodotto.

Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgersi ai centri assistenza,agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visitare PRO.BOSE.COM.

Questo symbolo sul prodotto segnala istruzioni importanti di funzionamento e di manutenzione presente in questa guida.

Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici implantati nel corso umano.

Tutti i prodotti Bose devono essere installati in conformitàagli standard locali, statali, federali e di settore. E responsabilità dell'installatore assicurare che l'installazione dei diffusori e delsystema di montaggio venga eseguita in conformità alle normative vigenti, compresi i regolamenti edilizzi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.

I diffusori installati devono essere regolamente ispezionati e sottomposti a manutenzione ordinaria per accertarne il funzionamento in tutte sicurezza. Controllare che gli accessori di montaggio e i componenti di fissaggio non presentino segni di corrosione, non siano piegati e non sovranno nessun tipo di problema che possa potenzialmente ridurre l'integrità strutturale delsystema. Sostituire immediatamente eventuali componenti usurati o danneggiati.

Non apportare alterazioni non autorizzate al prodotto.

Non eseguire l'installazione su superfici non sufficientemente robuste o dietro le quali si nacondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. Assicurarsi che la staffa si installata da un installmenter professionista e in conformità alle norme edilizie locali.

Non posizionare o INSTALLARE la staffa o il prodotto in prossimiti di fonti di calore, quali caminetti, termosifoni, radiatori o altri apparati (inclusi amplificatori) che emettano calore.

NONutilizzare all'interno di veicoli o imbarcazioni.

A causa dei requisiti di ventilazione, Bose sconsiglia di posizionare il prodotto in spazi chiusi o angusti, ad esempio nicchie a parete o armadietti.

NON esporre quello prodotto a gocce o getti di liquidi e non porre oggetti contenti liquidi quali vasi sopra o in prossimità diesso.

Non posizionare il prodotto in puniti dove potrebbe formarsi condensa.

Il prodotto non deve essere installato né utilizzato in ambienti vicini all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).

L'installazione o la sospensione non sicura di carichi pesanti cui poto causare gravi lesions alle persone e uomini materiali. É responsabilità dell'institutatore valutare l'affidabilità del metod di installatione utilizzato per l'applicazione specifica. Solo installatori professionisti esperti possono installare un diffusore in posizione sospesa.

Evitare di esporre il diffusore o i loro componenti di montaggio a sostanze chimiche non specifica da Bose, inclusi a titolo esemplificativo lubrificanti, detergenti, spray per contatti e altri solventi a base di idrocarburi. L'esposizione a tali sostanze più danneggiare i materiali plastici e causare spaccature, con segmente rischi di caduta.

Informazioni sulle normative

Numero di modello: AMS115

Bose Corporation dichiara che il presente prodotto è conforme ai requisiti essenziali e ad altre disquisitioni applicabili della Direttiva 2014/35/UE e di tutte le autres dirittive UE applicabili. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance

Questo significo indica che il prodotto non deve essere smaltito come rifiuto domestico, ma consegnato a una struttura di raccolta appropriata per il ricicl. Uno smaltimento e un ricicl corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteri informazioni sullo smaltimento e sul ricicl di questo prodotto, rivolvergs alle autorità locali, al servizio di smaltimento dei rifiuti o al negozio presso il quale è stato acquistato.

Tabella delle limitazioni delle sostanze pericolose (Cina)

Nome e contento delle sostenze o degli elementi tossici o pericolosi
Sostenze ed elementi tossici o pericolosi
Nome parte	Plombo (Pb)	Mercurio (Hg)	Cadmio (Cd)	Cromo esavalente (CR[VI])	Bifenile polibromurato (PBB)	Difeniletere polibromurato (PBDE)
Circuiti stampati	0 0 0 0	0
Parti di metallo X	0 0 0 0	0
Parti di plastica O	0 0 0 0	0
Diffusori X 0 0 0	0 0
Cavi X 0 0 0 0
Questa tabella è stata messa a punto in accordo a quanto previsto dello standard S.J/T 11364.						15
O: indica che esta sostenza tossica o pericolosa containuta in tutti i materiali omogenei della parte è inferiore al limite previsto dello standard GB/T 26572.
X: indica che la quantità della sostenza tossica o pericolosa containuta in almeno uno dei materiali omogenei della parte è superiore al limite previsto dello standard GB/T 26572.

Tabella delle limitazioni delle sostenze pericolose (Taiwan)

Nome dispositivo: diffusore professionale Designazione del tipo: AMS115
Sostenze soggette a restrizioni e relativi symboli chimici
Unità	Piombo (Pb)	Mercurio (Hg)	Cadmio (Cd)	Cromo esavalente (Cr+6)	Bifenili polibromurati (PBB)	Difenileteri polibromurati (PBDE)
Circuiti stampati -		○ ○	○	○	○
Parti di metallo -		○ ○	○	○	○
Parti di plastica	○	○ ○	○	○	○
Diffusori -		○ ○	○	○	○
Cavi -		○ ○	○	○	○
Nota 1: “○” indica che il contentuto percentuale delle sostenze soggette a limitazioni non supera il valore di presenza della percentuale di riferimento. Nota 2: il trattino “-” indica che la sostanza soggetta a limitazioni corrisponde all'esenzaione.

Data di produzione: l'ottava cífra del numero di seriée corrisponde all'anno di produzione; ad esempio "0" indica 2010 o 2020.

Importatore per il Messoio: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Messico, D.F. Per informazioni su importatori e servizi, chiamare il numero [phone]

Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. N. Telefono: [phone]

Sede principale di Bose Corporation: 1-877-230-5639

Bose e PowerMatch sono marchi commerciali di Bose Corporation.

Loctite e 242 sono marchi e/o marchi registrati di Henkel e/o delle sue consociate negli Stati Uniti e in altri Paesi.

Neutrik é un marchio registrato di Neutrik AG.

Tutti gli和其他i sono di propietà dei rispetti titolari.

© 2020 Bose Corporation. Nessuna parte di questo documento vuo essere riprodotta, modificata, distribuita o usata in altri modo perché previa autorizzazione scritta.

Informazioni sulla garanzia

Questo prodotto e coperto da una garanzia limitata.

Per i dettagli sulla garanzia, visitare pro.Bose.com/warranty.

Documentazione aggiuntiva sul prodotto

La presente guida include esclusivamente informazioni sulla configurazione di base. Se il prodotto verrà montato o sospeso come parte di un impianto permanente fisso, consultare tutte la documentazione Bose pertinente sulla pagina Web migliorata qui.

Per verificare che il prodotto sia installato in condizioni di sicurezza, l'installatore è tenuto a consultare tutte la documentazione riguardante il prodotto e tutti gli altri componenti di installatione, prima di procedere all'installazione.

Solo installatori professionisti esperti posso non installare un diffusore o un subwoofer in posizione sospesa.

Per accedere all'ulteriore documentazione Bose riguardante il prodotto, eseguire una scansione del codice QR o visitare la pagina Web migliorata qui.

pro.Bose.com/ams115

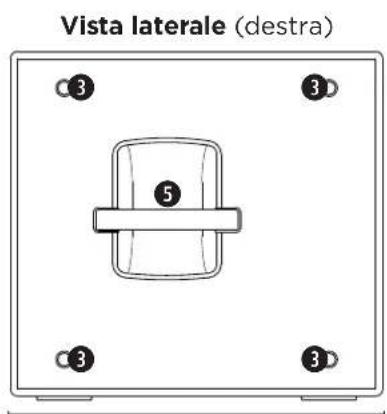

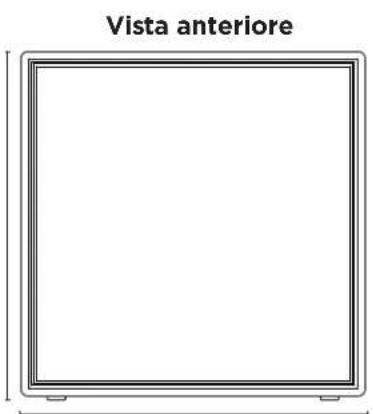

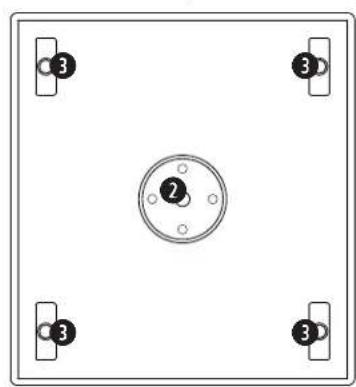

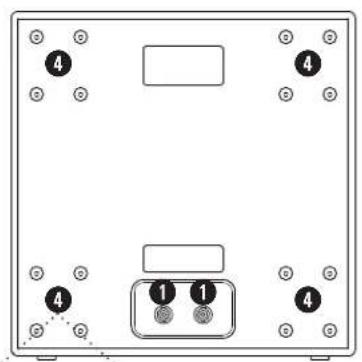

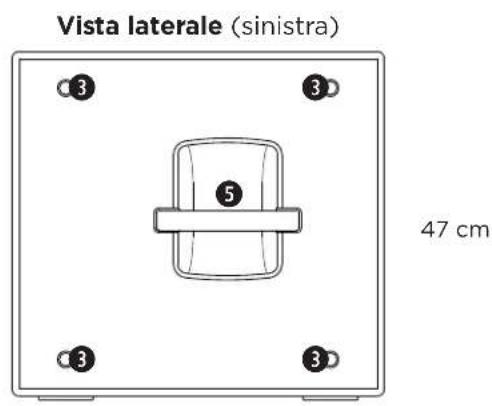

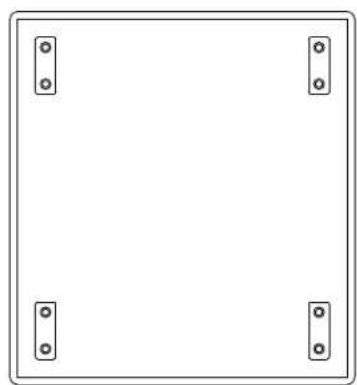

Dettagli del prodotto

Peso netto: 28,39 kg

1 Collegamento in ingresso
Punto di attacco M20 per alla
Punto di sospensione M10

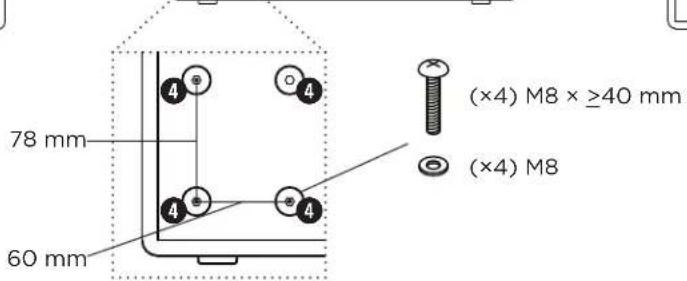

Punto di attacco M8 per ruote
5 Maniglia

47cm50.8cm

Vista superiore Vista posteriore Vista inferiore

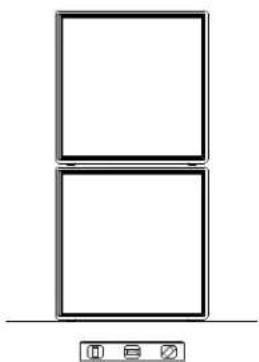

Stage fill

AVVERTENZA: verificare che il palco o il pavimento sa stabile e in piano.

AVVERTENZA: evitare che il subwoofer sporga dal bordo del palco. Verificare che il subwoofer sia appoggiato completenessul palco.

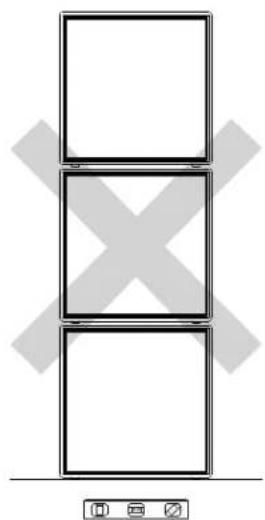

AVVERTENZA:evitare di impilare piu di due subwoofer.

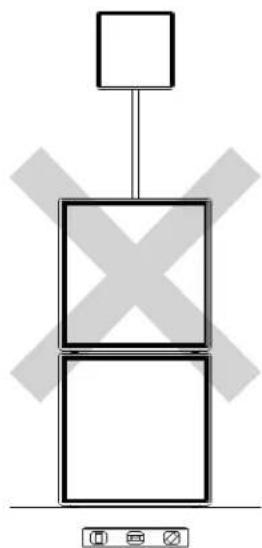

AVVERTENZA:evitare diutilizzare montaggi su asta in caso di subwoofer impilati.

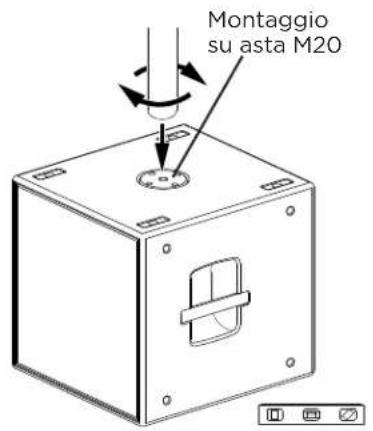

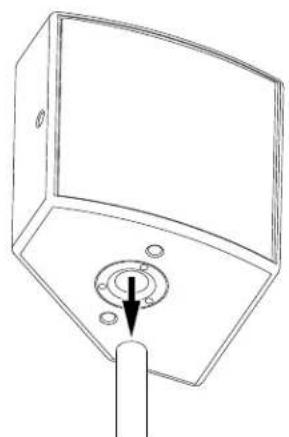

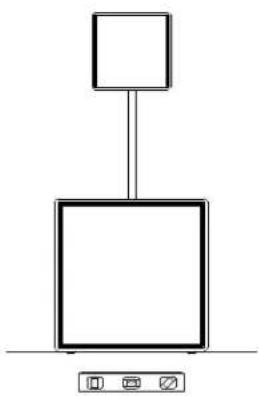

Con un diffusore

AVVERTENZA: verificare che il subwoofer sia posizionato su una superficie stabile e in piano.

AVERTENZA: consultare tutte la documentazione riguardante il diffusore e l'asta prima di fissare entrambi al subwoofer. Verificare che il subwoofer sia in grado di sostenere il peso del diffusore e dell'asta. Una volta assemblata l'asta sul subwoofer e montato il diffusore, verificare che l'intero assemblaggio sia stabile e non presenti rischi di ribaltamento o caduta.

AVVERTENZA: evitare di spostare l'intero assemblaggio. Rimuovere il diffusore dall'asta prima di spostare il subwoofer.

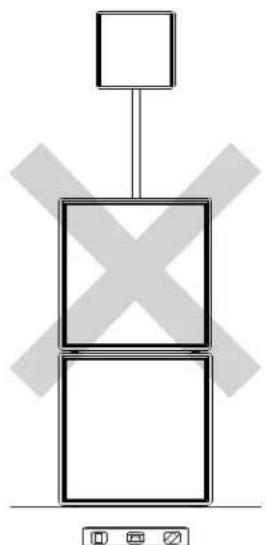

AVVERTENZA: evitare di utilizzare montaggi su asta in caso di subwoofer impiati.

Installazione (sospesa)

Linee guida per l'installazione

I subwoofer Bose AMS sono dotati di inserti filettati per consentire i metodi di sospensione descritti nel presente documento.

La sospensione non sicura di carichi pesanti cui cause infortuni gravi o mortali alle persone e danni materiali. Et responsabilità dell'institutare valutare l'affidabilità del metod di suspensione utilizzato per l'applicazione specifica. Solo installatori professionisti esperti possono installare qualiasi diffusore o subwoofer in posizione sospesa.

Se si intende utilizzare sistemi di sospensione progettati su misura, far verificare a un ingecnere professionista certificato la progettazione e il metodosprescelto per il fissaggio alla struttura dell'edificio, in termini sua integrità strutturale che di sicurezza dell'applicazione desiderata.

Scegliere dispositivi di fissaggio conformi a tutti i requisiti e alle normative per l'edilizia in vigore a livello locale per sostenere il peso del subwoofer.

Utilizzare esclusivamente componenti/dispositivi di fissaggio di classe 8.8 o superiore.
- Evitare l'utilizzo di dispositivi di fissaggio privi di marcatura per l'assemblaggio dei sistemi di supporto, poiché non c'é modo di determinarne le caratteristiche fisiche.
- Utilizzare esclusivamente dispositivi di fissaggio M10 per gli inserti filettati M10 del subwoofer. Nonostante i dispositivi di fissaggio SAE da 3 / 8 -16 siano simili, non sono intercambiabili con i dispositivi di fissaggio M10.
- Evitare di serrareecessivamente i dispositivi di fissaggio. Ciò potrebbe danneggiare irreparabilmente il cabinet e create un assemblaggio non sicuro.
- Verificare che i dispositivi di fissaggio siano di lunghezza sufficiente per avvitarsi ad almeno 8 filetti del punto di attacco. Se si utilizza un dispositivo di fissaggio avvitato con meno di 8 filetti, il subwoofer non sare fissato in modo sicuro, con possibilità di strappo dei filetti e condizioni di sicurezza inadequate.
Non alterare nere rimaschiare i puncti di attacco filettati per poterutilizzare fillettature di qualsiasi altro tipo o dimensioni. Quito compromette la sicurezza dell'installazione danneggiando irreparabilmente il subwoofer.
Per creare un assemblaggio resistente alle vibrazioni,utilizzare un composto di bloccaggio per smontaggio manuale (come Loctite 242^面

Non sospendere il subwoofer utilizzato le maniglie.

Non sospendere ulteriori diffusori o altri componenti al subwoofer Bose AMS.

Sospensione

AVVERTENZA: prima di procedere all'installazione, l'installatore è tenuto a fare riferimento alla precedente sezione Linee guida per l'installazione e alla documentazione per l'utente riguardante tutti i componenti di montaggio, per garantire che il prodotto venga installato e utilizzato in condizioni di sicurezza.

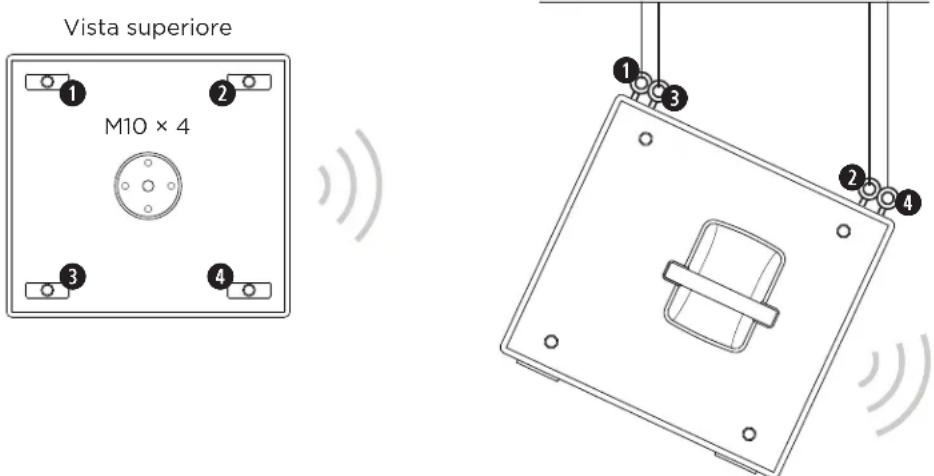

Per sospendere il subwoofer al soffitto, fissare dei bulloni ad occhiello filettati M10 ai quattro punti di attacco filettati M10 sul pannello superiore o laterale del subwoofer. Utilizzato solo bulloni ad occhiello con capacità di carico certificata per il sollevamento (secondo ASME B30.26).

Se si intende utilizzare sistemi o dispositivi di sospensione progettati su misura, farne verificare la progettazione e la fabbricazione a un ingecnere professionista certificato. Acquistare tutti i componenti di sospensione presso produttori affidabili.

Preset per processori

Utilizzare esclusivamente preset per diffusori approvati da Bose Professional. I preset elencati nel presente documento sono disponibili con amplificatori PowerMatch di Bose Professional.

Per un elenco completo di prodotti che supportano i preset per diffusori Bose Professional AMM, visitare PRO.BOSE.COM.

Subwoofer AMS115 Sub

Specifiche tecniche

Applicazione Nome preset

Connettori 2 ingressi NL4 Neutrik® Pin 1+: LF+Pin 1-: LF-Pin 2+: non connessoPin 2-: non connesso

Potenza 500 W (RMS), 2800 W (picco)

Impedenza nominale 8 Ω

Dimensioni (altezza x larghezza x profondità) 47 cm x 47 cm x 50,8 cm

Peso netto 28,39 kg
