Marke	Bose
Modell	DesignMax DM5P
Produkttyp	Professioneller Lautsprecher für Festinstallation
Abmessungen (Durchmesser unten)	259 mm
Abmessungen (Höhe)	299 mm
Nettogewicht (Einheit)	4,13 kg
Bruttogewicht (Paar)	11,00 kg
Nennimpedanz	8 Ω
Zulässige Leistung (8 Ω)	50 W
Eingangsspannung	70 V / 100 V
Nennleistung (70 V)	3, 6, 12, 25, 50 W
Nennleistung (100 V)	6, 12, 25, 50 W
Betriebstemperaturbereich	0 °C bis 50 °C
Verfügbare Farben	Schwarz (RAL 9005), Weiß (RAL 9003)
Lackierbereit	Ja, mit Farbe für Polypropylen
Verwendung	Nur Innenbereich
Aufhängungskabel inklusive	Ja, Länge 4,57 m
Maximale Sicherheitslast des Kabels	45,36 kg
Konformität	ANSI/UL 1480A-2016
Garantie	Begrenzt (siehe BoseProfessional.com/Warranty)
Wartung	Reinigung mit einem trockenen Tuch
Reparierbarkeit	An einen autorisierten Fachtechniker übergeben

Häufig gestellte Fragen - DesignMax DM5P BOSE

Wie installiere ich den DesignMax DM5P Lautsprecher?

Die Installation muss von einem Fachtechniker durchgeführt werden. Verwenden Sie das mitgelieferte Aufhängungskabel, indem Sie es um eine tragende Struktur wickeln und dann mit dem Kabelbinder befestigen. Passen Sie die Höhe an und schneiden Sie den Überschuss ab. Schließen Sie den Stecker an und stecken Sie ihn in den Lautsprecher. Weitere Details finden Sie in der Anleitung.

Wie stelle ich die Leistung des Lautsprechers ein?

Drehen Sie den Transformatorstecker mit einem Schlitzschraubendreher, um die gewünschte Leistung auszuwählen: 3, 6, 12, 25 oder 50 W für eine 70-V-Leitung; 6, 12, 25 oder 50 W für eine 100-V-Leitung. Die Position '8Ω' wird im Niederimpedanzmodus verwendet.

Welches Kabel für die Verkabelung verwenden?

Verwenden Sie Kabel der Stärke 18 (0,8 mm²) bis 14 AWG (2,1 mm²). Isolieren Sie 6 mm Draht für den Anschluss an die Klemmen ab. Beachten Sie die beigefügten Anschlusspläne.

Kann der Lautsprecher lackiert werden?

Ja, der Lautsprecher ist lackierbereit. Verwenden Sie eine speziell für Polypropylen-Kunststoff (PP) entwickelte Farbe. Sie können das Logo entfernen, um es separat zu lackieren.

Was ist die maximale Belastung des Aufhängungskabels?

Die maximale Sicherheitslast für das mitgelieferte Aufhängungskabel beträgt 45,36 kg (100 lb). Überschreiten Sie dieses Limit niemals.

Ist der Lautsprecher für den Außeneinsatz geeignet?

Nein, der DesignMax DM5P Lautsprecher ist für die Nutzung im Innenbereich ausgelegt. Setzen Sie ihn keinem Wasser, Kondensation oder extremen Temperaturen aus.

Was tun, wenn das Logo des Gitters anders ausgerichtet werden muss?

Drehen Sie das Gitter, um das Logo entsprechend Ihrer Installation auszurichten. Das Logo ist selbstklebend und kann bei Bedarf entfernt werden. Entfernen Sie das Gitter nur zum Lackieren.

Wie reinige ich den Lautsprecher?

Reinigen Sie nur mit einem trockenen Tuch. Verwenden Sie keine Seife, Reinigungsmittel, Mineralöl, Alkohol oder andere Chemikalien, die die Oberfläche beschädigen könnten.

Wo finde ich die Konformitätserklärung?

Die vollständige Konformitätserklärung ist unter www.Bose.com/compliance für die EU und das Vereinigte Königreich erhältlich.

Wie kontaktiere ich den technischen Support?

Bei Fragen besuchen Sie BoseProfessional.com oder wenden Sie sich an einen autorisierten Händler oder Distributor. Versuchen Sie nicht, das Gerät selbst zu reparieren.

BEDIENUNGSANLEITUNG DesignMax DM5P BOSE

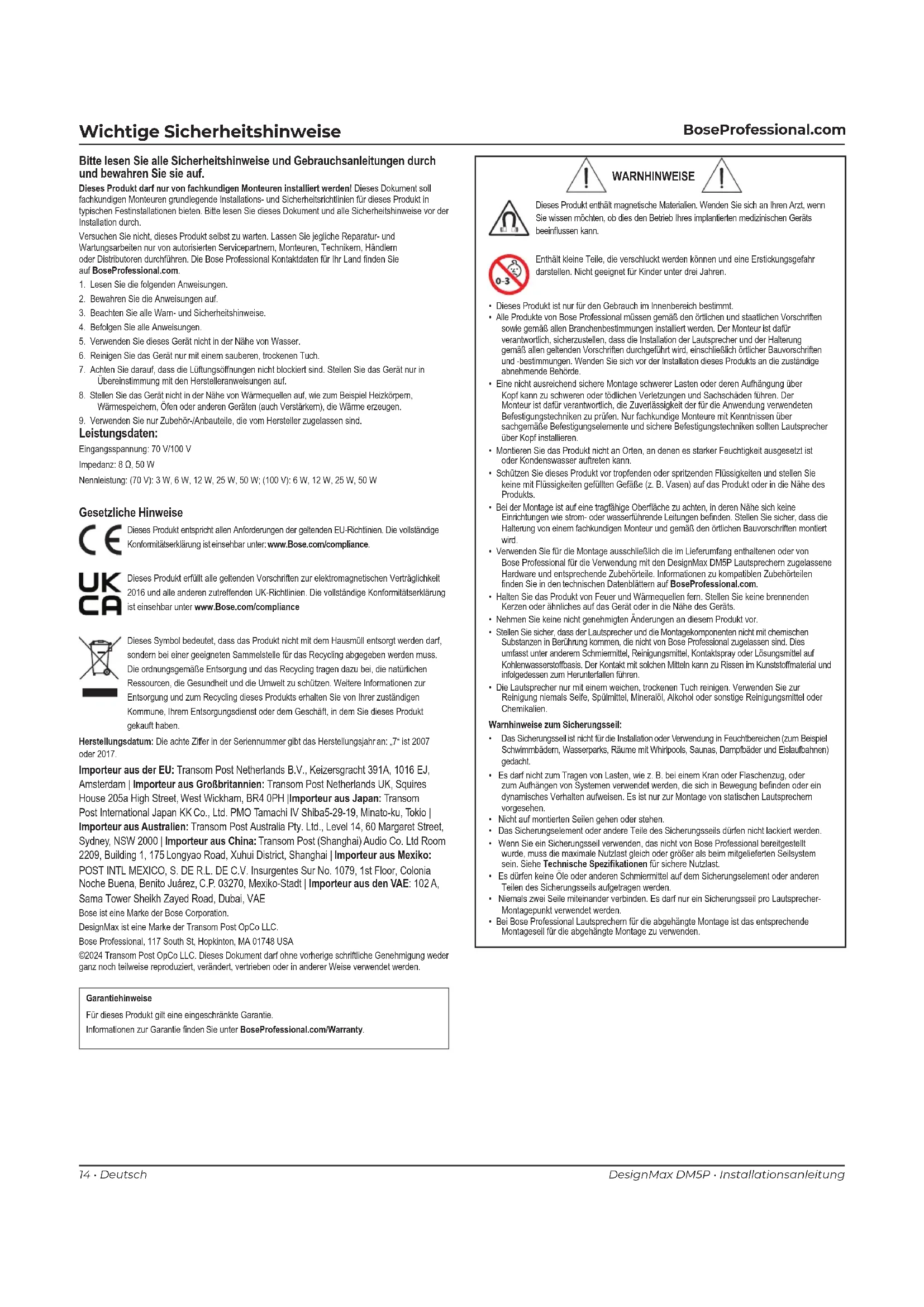

Installationsanleitung 14

Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf.

Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses Produkt in typischen Festinstallationen bieten. Bitte lesen Sie dieses Dokument und alle Sicherheitshinweise vor der Installation durch.

Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf BoseProfessional.com.

1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Warn- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.
7. Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel Heizkörpern, Wärmespeichem, Öfen oder anderen Geräten (auch Verstärkem), die Wärme erzeugen.
9. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

Leistungsdaten:

Eingangsspannung: 70 V/100 V

Impedanz: 8 Ω, 50 W

Nennleistung: (70 V): 3 W, 6 W, 12 W, 25 W, 50 W; (100 V): 6 W, 12 W, 25 W, 50 W

Gesetzliche Hinweise

Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter: www.Bose.com/compliance.

Dieses Produkt erfüllt alle geltenden Vorschriften zur elektromagnetischen Verträglichkeit 2016 und alle anderen zutreffenden UK-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/compliance

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.

Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: „7“ ist 2007 oder 2017.

Importeur aus der EU: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importeur aus Großbritannien: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importeur aus Japan: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio | Importeur aus Australien: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importeur aus China: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importeur aus Mexiko: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st Floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Mexiko-Stadt | Importeur aus den VAE: 102 A, Sama Tower Sheikh Zayed Road, Dubai, VAE

Bose ist eine Marke der Bose Corporation.

DesignMax ist eine Marke der Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.

Garantiehinweise

Für dieses Produkt gilt eine eingeschränkte Garantie.

Informationen zur Garantie finden Sie unter BoseProfessional.com/Warranty.

WARNHINWEISE

Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinflussen kann.

Enthält kleine Teile, die verschluckt werden können und eine Erstickungsgefahr darstellen. Nicht geeignet für Kinder unter drei Jahren.

• Dieses Produkt ist nur für den Gebrauch im Innenbereich bestimmt.
• Alle Produkte von Bose Professional müssen gemäß den örtlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.

- Eine nicht ausreichend sichere Montage schwerer Lasten oder deren Aufnängung über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist dafür verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten Befestigungsstechniken zu prüfen. Nur fachkundige Monteure mit Kenntnissen über sachgemäße Befestigungselemente und sichere Befestigungstechniken sollten Lautsprecher über Kopf installieren.

- Montieren Sie das Produkt nicht an Orten, an denen es starker Feuchtigkeit ausgesetzt ist oder Kondenswasser auftreten kann.

- Schützen Sie dieses Produkt vor tropfenden oder spritzenden Flüssigkeiten und stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (z. B. Vasen) auf das Produkt oder in die Nähe des Produkts.

- Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen wie strom- oder wasserführende Leitungen befinden. Steilen Sie sicher, dass die Halterung von einem fachkundigen Monteur und gemäß den örtlichen Bauvorschriften montiert wird.

- Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose Professional für die Verwendung mit den DesignMax DM5P Lautsprechem zugelassene Hardware und entsprechende Zubehörteile. Informationen zu kompatiblen Zubehörteilen finden Sie in den technischen Datenblättem auf BoseProfessional.com.

- Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.

- Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.

- Stellen Sie sicher, dass der Lautsprecher und die Montagekomponenten nicht mit chemischen Substanzen in Berührung kommen, die nicht von Bose Professional zugelassen sind. Dies umfasst unter anderem Schmiermittel, Reinigungsmittel, Kontaktspray oder Lösungsmittel auf Kohlenwasserstoffbasis. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.

- Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien.

Warnhinweise zum Sicherungsseil:

• Das Sicherungsseil ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädem, Wasserparks, Räume mit Whirlpools, Saunas, Dampfbäder und Eislaufbahnen) gedacht.
• Es darf nicht zum Tragen von Lasten, wie z. B. bei einem Kran oder Flaschenzug, oder zum Aufhängen von Systemen verwendet werden, die sich in Bewegung befinden oder ein dynamisches Verhalten aufweisen. Es ist nur zur Montage von statischen Lautsprechem vorgesehen.
• Nicht auf montierten Seilen gehen oder stehen.
• Das Sicherungselement oder andere Teile des Sicherungsseils dürfen nicht lackiert werden.
• Wenn Sie ein Sicherungsseil verwenden, das nicht von Bose Professional bereitgestellt wurde, muss die maximale Nutzlast gleich oder größer als beim mitgelieferten Seilsystem sein. Siehe Technische Spezifikationen für sichere Nutzlast.
• Es dürfen keine Öle oder anderen Schmiermittel auf dem Sicherungselement oder anderen Teilen des Sicherungsseils aufgetragen werden.
• Niemals zwei Seile miteinander verbinden. Es darf nur ein Sicherungsseil pro Lautsprecher-Montagepunkt verwendet werden.
• Bei Bose Professional Lautsprechern für die abgehängte Montage ist das entsprechende Montageseil für die abgehängte Montage zu verwenden.

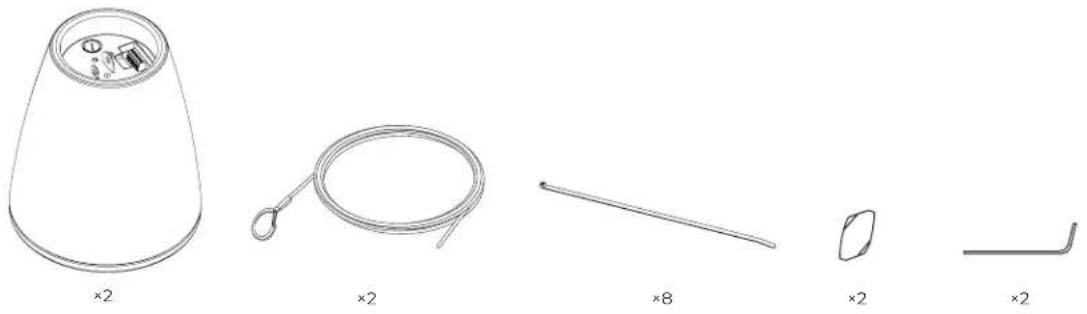

Verpackungsinhalt

Produktabmessungen

Technische Spezifikationen

Weitere technische Spezifikationen können Sie den technischen Datenblättern für den DesignMax DMSP Lautsprecher auf BoseProfessional.com entnehmen.

Material, Abmessungen, Gewicht
Produktabmessungen Durchmesser unten: 259 mm
	Höhe: 299 mm
	Durchmesser oben: 159 mm
Kabelabmessungen Länge: 4,57 m
	Durchmesser: 2 mm
Max. Last (sichere Arbeitslast)1	45,36 kg
Nettogewicht - Lautsprecher (1 Stück) 4,13 kg
Versandgewicht (2 Stück) 11 kg
Betriebstemperaturbereich 0 °C bis 50 °C (32 °F bis 122 °F)
Farbe Schwarz (ähnlich RAL 9005),	Weiß (ähnlich RAL 9003)
Lackierbar Wählen Sie eine Lackierung,	die speziell für den Gebrauch auf Polypropylen-Plastik (PP) entwickelt wurde.
Einsatzbereich Nur für den Gebrauch im	Innenbereich

1. Verwenden Sie das Seil ausschließlich bis zur angegebenen sicheren Arbeitslast. Die sichere Arbeitslast des im Lieferumfang enthaltenen Montagesoils beträgt 45 kg.

Wichtige Installationshinweise

Bitte lesen Sie vor der Installation des Lautsprechers den Abschnitt Wichtige Sicherheitshinweise auf Seite 14.

Sicherheitshinweise und gesetzliche Bestimmungen

Der DesignMax DM5P Lautsprecher hat umfassende Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen:

• Zertifiziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial & Professional Use
• Allgemeine Gebrauchsfähigkeit - UL-Kategorie UEAY, Aktenzeichen S36835
• Geeignet für die Installation mit Class 1, Class 2 und Class 3 Verkabelungsverfahren gemäß NFPA 70, National Electrical Code, 2017, Article 640

Installationsoptionen und Montagezubehör

① Gewindestangenadapter

② Kabelschutzrohradapter für die abgehängte Montage

1

2

Verkabeln des Lautsprechers

Kabeldurchmesser

Der DesignMax DM5P Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm²) bis 14 AWG (2,1 mm²) entwickelt.

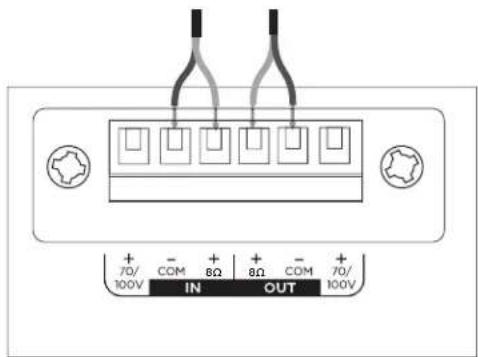

Anschlussdiagramme

Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

70/100 V 8 Ω

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

Lautsprechereinstellungen

8Ω 36 612 725 25 50 50 NC

* Werkseinstellung
** KA: Kein Anschluss (nicht verwenden)

Einstellen des Leistungsabgriffes am Übertrager

Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür einen Schlitzschraubendreher.

Vorbereitung der Montage

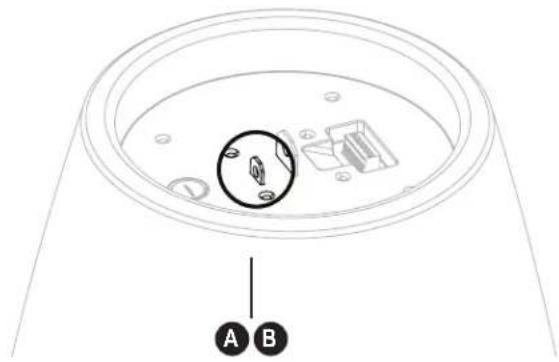

Verwendung eines Sicherungsseils

Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Lautsprecher an einer tragenden Konstruktion zusätzlich abzusichern. Wählen Sie eine Montageposition und -methode sowie Werkzeuge, die den örtlichen Bauvorschriften entsprechen.

Bose Professional empfiehlt die Verwendung (A) eines Sicherungsdrahtes oder (B) eines Sicherungsseils zur zusätzlichen Absicherung der Konstruktion (nicht im Lieferumfang enthalten). Befestigungspunkte für Sicherheitsaufhängungen können Sie dem Diagramm auf der rechten Seite entnehmen.

Das mitgelieferte Montageseil kann als Sicherungsseil verwendet werden, wenn der Gewindestangenadapter oder der Kabelschutzrohradapter für die abgehängte Montage dabei verwendet werden.

Befolgen Sie bei der Montage zusätzlicher Sicherheitsmechanismen die Anweisungen des Herstellers.

A B

Befestigung des Lautsprechers

Stellen Sie vor der Installation sicher, dass die Übertragerabgriffe korrekt eingestellt sind.

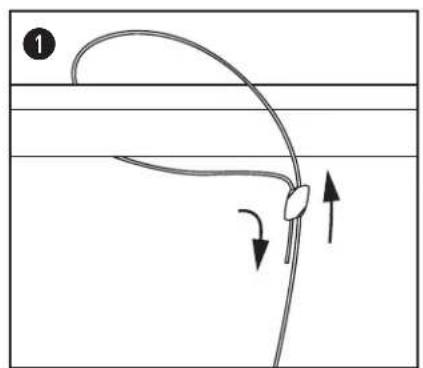

1. Führen Sie das mitgelieferte Montageseil einseitig durch das Sicherungselement und wickeln Sie das Seil um eine tragende Konstruktion. Sichern Sie das Seil mit dem Sicherungselement. Hinweis: Pfeile auf dem Sicherungselement zeigen die Seilrichtung an.
   A. Um das Seil zu lösen, führen Sie das Sicherungselementwerkzeug in die Entriegelungsöffnung ein und passen Sie das Seil an.
2. Ziehen Sie am losen Ende des Montageseils, um das Seil auf die gewünschte Höhe zu bringen.
3. Befestigen Sie die Seilschelle am mittleren Befestigungspunkt. Schneiden Sie anschließend die überschüssige Seillänge ab. Hinweis: Schneiden Sie ausgefranste Drähte nach dem Anpassen der Länge mit einem Drahtschneider ab.
4. Entfernen Sie den Anschlussstecker, verkabeln Sie ihn und setzen Sie ihn wieder in den Lautsprecher ein. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite 16. Hinweis: Zusätzliches Seil kann in der Mulde am Lautsprecher an der Oberseite des Gehäuses verstaut werden.
   Verwenden Sie die mitgelieferten Kabelbinder, um die Verkabelung am Montageseil zu befestigen.
5. Drehen Sie das Abdeckgitter, sodass das Logo als Orientierung für Ihre Installation dienen kann. Hinweis: Das Abdeckgitter darf nur zum Lackieren entfernt werden. Sie können das Logo entfernen, indem Sie es von der Oberfläche des Abdeckgitters abziehen.
