DesignMax DM5P - 扬声器 BOSE - 免费用户手册
免费查找设备手册 DesignMax DM5P BOSE PDF格式.
| 品牌 | Bose |
| 型号 | DesignMax DM5P |
| 产品类型 | 固定安装专业音箱 |
| 尺寸（底部直径） | 259 mm |
| 尺寸（高度） | 299 mm |
| 净重（单个） | 4.13 kg |
| 毛重（一对） | 11.00 kg |
| 标称阻抗 | 8 Ω |
| 额定功率（8 Ω） | 50 W |
| 输入电压 | 70 V / 100 V |
| 额定功率（70 V） | 3, 6, 12, 25, 50 W |
| 额定功率（100 V） | 6, 12, 25, 50 W |
| 工作温度范围 | 0 °C 至 50 °C |
| 可选颜色 | 黑色（RAL 9005），白色（RAL 9003） |
| 可涂漆 | 是，使用聚丙烯专用漆 |
| 用途 | 仅限室内使用 |
| 随附悬挂缆绳 | 是，长度4.57米 |
| 缆绳最大安全负载 | 45.36公斤 |
| 合规性 | ANSI/UL 1480A-2016 |
| 保修 | 有限保修（请参阅 BoseProfessional.com/Warranty） |
| 维护 | 用干布清洁 |
| 可维修性 | 交由经认证的专业技术人员处理 |
常见问题 - DesignMax DM5P BOSE
用户关于以下问题的提问 DesignMax DM5P BOSE
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 扬声器 免费PDF格式！查找您的手册 DesignMax DM5P - BOSE 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 DesignMax DM5P 品牌 BOSE.
用户手册 DesignMax DM5P BOSE

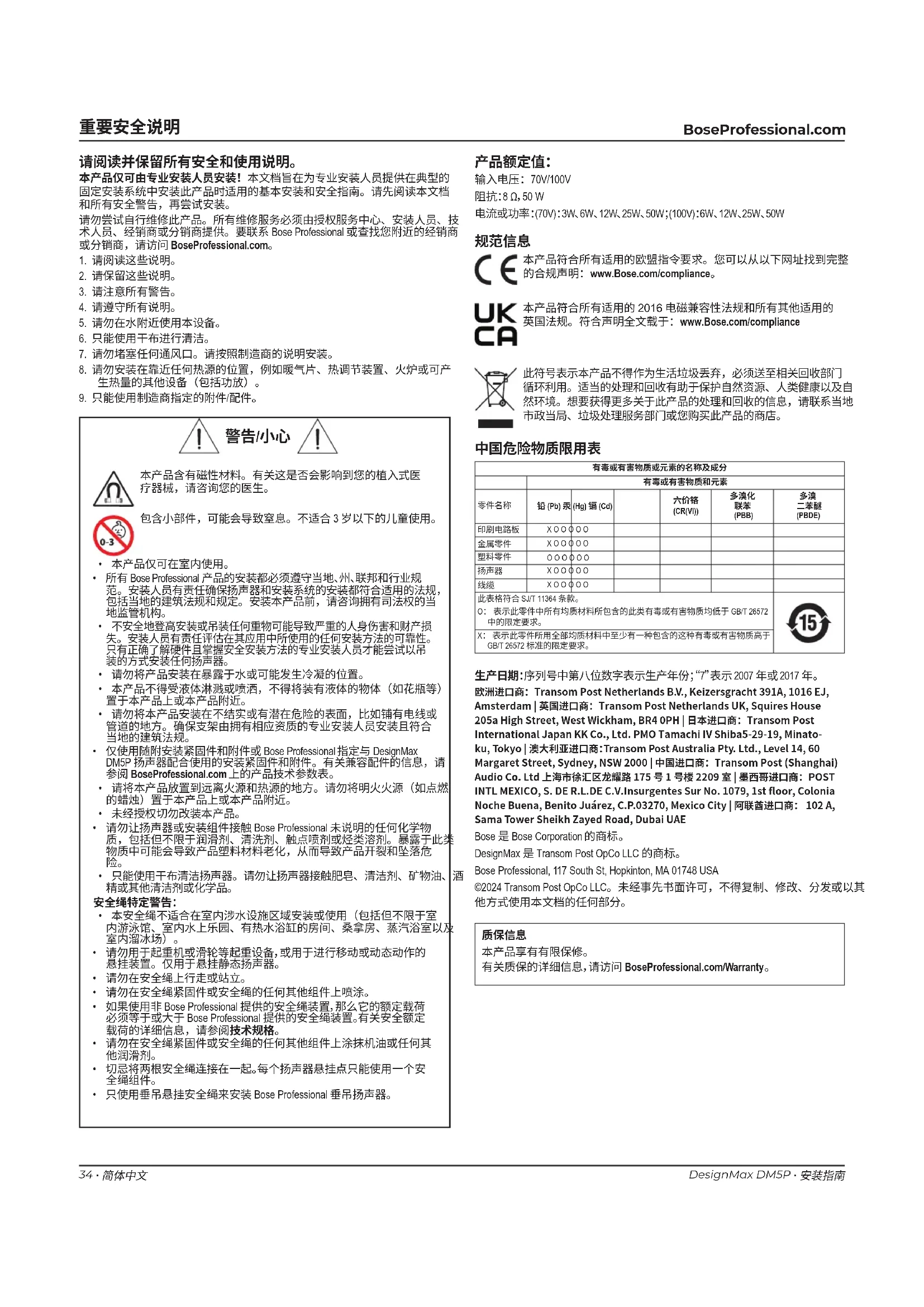

本产品仅可由专业安装人员安装！本文档旨在为专业安装人员提供在典型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读本文档和所有安全警告，再尝试安装。
请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近的经销商或分销商，请访问 BoseProfessional.com。
- 请阅读这些说明。
- 请保留这些说明。
- 请注意所有警告。
- 请遵守所有说明。
- 请勿在水附近使用本设备。
- 只能使用干布进行清洁。
- 请勿堵塞任何通风口。请按照制造商的说明安装。
- 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功放）。
- 只能使用制造商指定的附件/配件。
警告/小心
本产品含有磁性材料。有关这是否会影响到您的植入式医疗器械，请咨询您的医生。
包含小部件，可能会导致窒息。不适合3岁以下的儿童使用。
- 本产品仅可在室内使用。
- 所有 Bose Professional 产品的安装都必须遵守当地、州、联邦和行业规范。安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机构。
- 不安全地登高安装或吊装任何重物可能导致严重的人身伤害和财产损失。安装人员有责任评估在其应用中所使用的任何安装方法的可靠性。只有正确了解硬件且掌握安全安装方法的专业安装人员才能尝试以吊装的方式安装任何扬声器。
- 请勿将产品安装在暴露于水或可能发生冷凝的位置。
- 本产品不得受液体淋溅或喷洒，不得将装有液体的物体（如花瓶等）置于本产品上或本产品附近。
- 请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地的建筑法规。
- 仅使用随附安装紧固件和附件或 Bose Professional 指定与 DesignMax DM5P 扬声器配合使用的安装紧固件和附件。有关兼容配件的信息，请参阅 BoseProfessional.com 上的产品技术参数表。
- 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上或本产品附近。
- 未经授权切勿改装本产品。
- 请勿让扬声器或安装组件接触 Bose Professional 未说明的任何化学物质，包括但不限于润滑剂、清洗剂、触点喷剂或烃类溶剂。暴露于此类物质中可能会导致产品塑料材料老化，从而导致产品开裂和坠落危险。
- 只能使用干布清洁扬声器。请勿让扬声器接触肥皂、清洁剂、矿物油、精或其他清洁剂或化学品。
安全绳特定警告：
本安全绳不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室内溜冰场）。
- 请勿用于起重机或滑轮等起重设备，或用于进行移动或动态动作的悬挂装置。仅用于悬挂静态扬声器。
- 请勿在安全绳上行走或站立。
请勿在安全绳紧固件或安全绳的任何其他组件上喷涂。 - 如果使用非 Bose Professional 提供的安全绳装置,那么它的额定载荷必须等于或大于 Bose Professional 提供的安全绳装置。有关安全额定载荷的详细信息，请参阅技术规格。
- 请勿在安全绳紧固件或安全绳的任何其他组件上涂抹机油或任何其他润滑剂。
- 切忌将两根安全绳连接在一起。每个扬声器悬挂点只能使用一个安全绳组件。
- 只使用垂吊悬挂安全绳来安装 Bose Professional 垂吊扬声器。
酒
产品额定值：
输入电压：70V/100V
阻抗:8Ω,50W
本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完整的合规声明：www.Bose.com/compliance。
本产品符合所有适用的2016电磁兼容性法规和所有其他适用的英国法规。符合声明全文载于：www.Bose.com/compliance
此符号表示本产品不得作为生活垃圾丢弃，必须送至相关回收部门循环利用。适当的处理和回收有助于保护自然资源、人类健康以及自然环境。想要获得更多关于此产品的处理和回收的信息，请联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。
中国危险物质限用表
| 有毒或有害物质或元素的名称及成分 | ||||||
| 有毒或有害物质和元素 | ||||||
| 零件名称 | 铅(Pb)汞 | (Hg)镉(Cd) | 六价铬(CR(VI)) | 多溴化联苯(PBB) | 多溴二苯醚(PBDE) | |
| 印刷电路板 | XOOOO | |||||
| 金属零件 | XOOOO | |||||
| 塑料零件 | OOOO | |||||
| 扬声器 | XOOOO | |||||
| 线缆 | XOOOO | |||||
| 此表格符合 SJ/T 11364 条款。O:表示此零件中所有均质材料所包含的此类有毒或有害物质均低于 GB/T 26572中的限定要求。 |  | |||||
| X:表示此零件所用全部均质材料中至少有一种包含的这种有毒或有害物质高于GB/T 26572 标准的限定要求。 | ||||||
生产日期:序列号中第八位数字表示生产年份;“7”表示2007年或2017年。
欧洲进口商：Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | 英国进口商：Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | 日本进口商：Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minatoku, Tokyo | 澳大利亚进口商: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | 中国进口商：Transom Post (Shanghai) Audio Co. Ltd 上海市徐汇区龙耀路 175 号 1 号楼 2209 室 | 墨西哥进口商：POST INTL MEXICO, S. DE R.L.DE C.V.Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juárez, C.P.03270, Mexico City | 阿联酋进口商：102 A, Sama Tower Sheikh Zayed Road, Dubai UAE
Bose 是 Bose Corporation 的商标。
DesignMax 是 Transom Post OpCo LLC 的商标。
Bose Professional, 117 South St, Hopkinton, MA 01748 USA
©2024 Transom Post OpCo LLC。未经事先书面许可，不得复制、修改、分发或以其他方式使用本文档的任何部分。
质保信息
本产品享有有限保修。
有关质保的详细信息，请访问 BoseProfessional.com/Warranty。

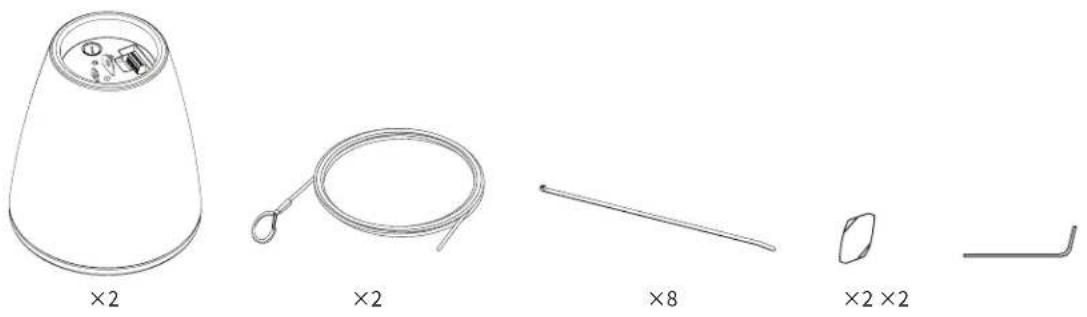

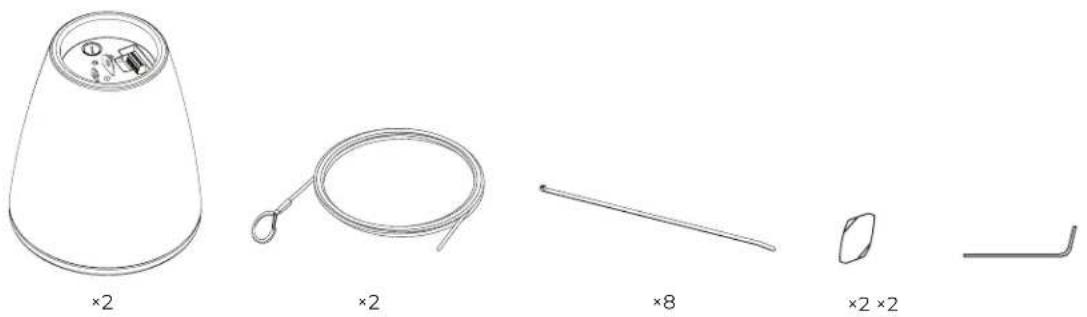

包装清单
产品尺寸


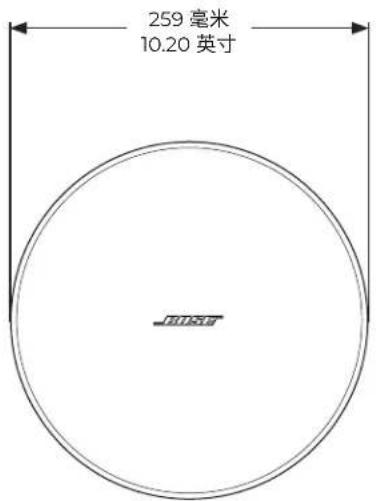

259 毫米 10.20 英寸


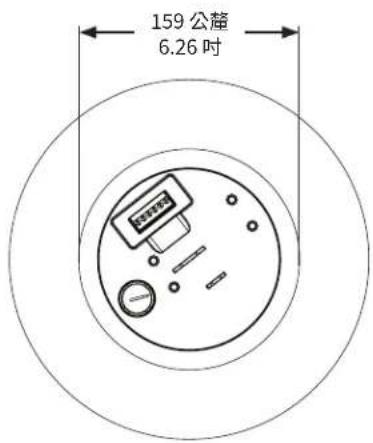

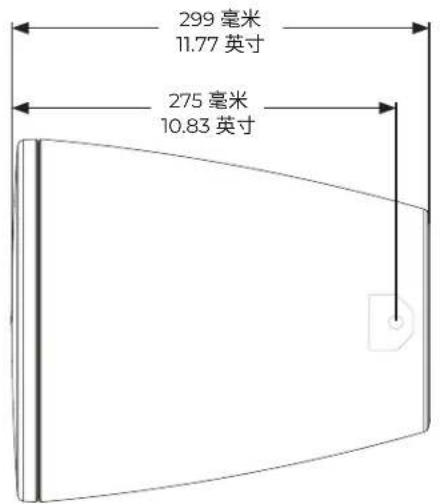

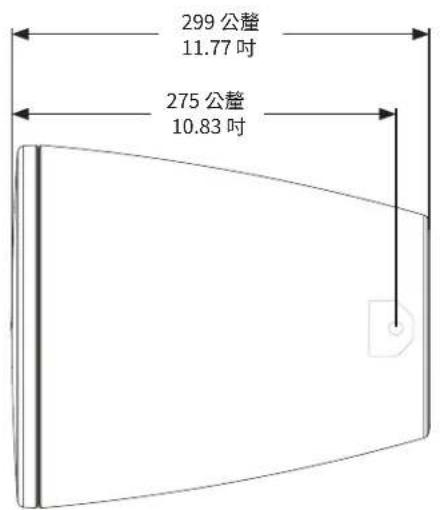

299 毫米 11.77 英寸 275 毫米 10.83 英寸


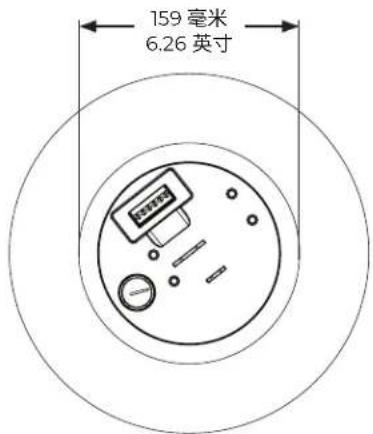

159 毫米 6.26 英寸技术规格
有关其他规格，请参阅 BoseProfessional.com 上的 DesignMax DM5P 技术参数表。
| 扬声器单元 | |
| 产品尺寸 | 底部直径:259毫米(10.20英寸) |
| 高度:299毫米(1.77英寸) | |
| 顶部直径:159毫米(6.26英寸) | |
| 线缆尺寸 | 长度:4.57米(5.00英尺) |
| 直径:2毫米(0.08英寸) | |
| 最大负载(安全的额定载荷) | 45.36千克(100.0磅) |
| 扬声器净重(单只) | 4.13千克(9.11磅) |
| 装运重量(成对) | 11.00千克(24.25磅) |
| 工作温度范围 | 40°C至0°C(0°F至122°F) |
| 颜色 | 黑色(与RAL 9005类似);白色(与RAL 9003类似) |
| 可喷涂 | 请选择专用于聚丙烯(PP)塑料的涂料。 |
| 环境 | 仅限室内 |
- 务必在规定的安全工作负荷范围内使用安全绳。随附的悬挂安全绳的安全工作负荷为 100 磅。
重要安装信息
安装扬声器之前，请阅读第34页上的重要安全说明。
安全与法规遵从
DesignMax DM5P 扬声器经过测试，符合以下规格和用途：
列出的扬声器符合 ANSI/UL 1480A-2016,适合商业和安全专业用途
通用 - UL 类别 UEAY, 文件号 S36835
适合使用1级、2级、3级接线方法安装，符合NFPA70美国国家电气法规(2017)第640条
安装选件和配件
① 螺纹杆适配器
② 吊架导管适配器
1
2
DesignMax DM5P 扬声器仅可与 18 AWG(0.8 平方毫米) 至 14 AWG（2 平方毫米）规格的接线一起使用。

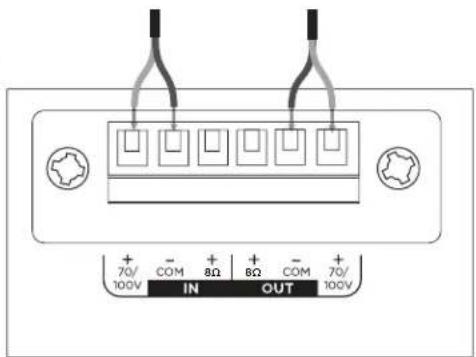

接线图
露出六毫米（ 1/4 英寸）长的裸线以连接到端子。


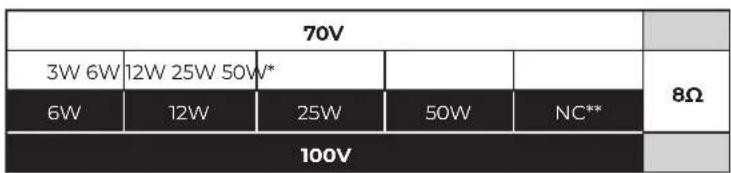

70V 3W 6W 12W 25W 50W* 6W 12W 25W 50W NC** 100V 8Ω** NC: 无连接（不使用）* 出厂默认设置

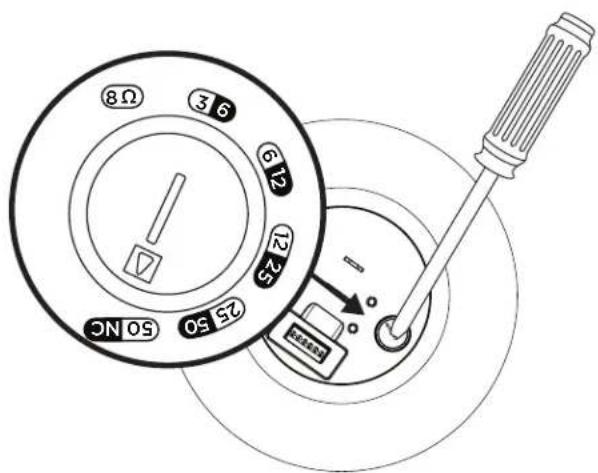

变压器抽头设置

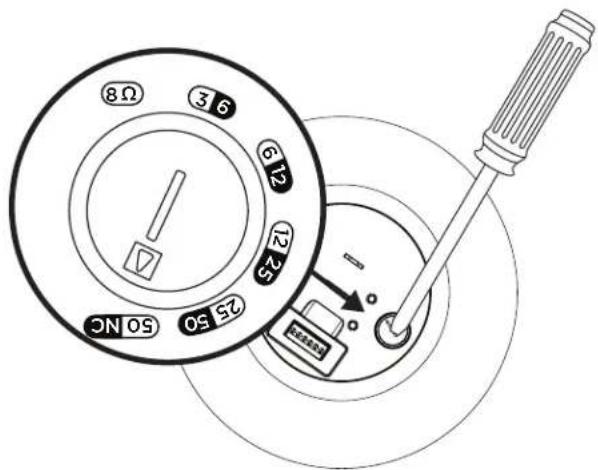

转动设置抽头。使用平头螺丝刀。
准备安装
使用安全绳
某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，以提供额外的安全保障。选择符合当地建筑规范和条例的安装位置、方法和硬件。

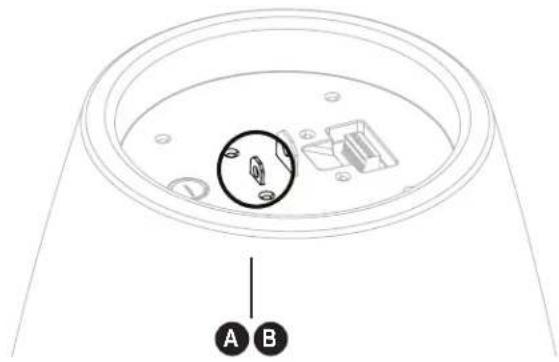

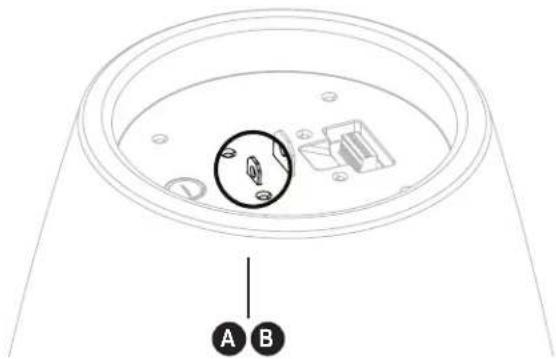

Bose Professional 建议使用 (A) 一根保险钢丝或 (B) 一根安全绳（不随附）作为辅助固定装置。有关安全连接点，请参阅右侧图片。
使用螺纹杆适配器或吊架导管适配器附件时，随附的悬吊线缆可用作安全绳。
对于已实施的任何辅助固定装置，请遵循制造商的说明。
开始安装之前，请务必调整您的扬声器抽头设置。

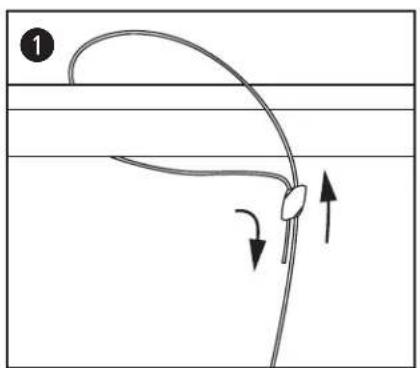

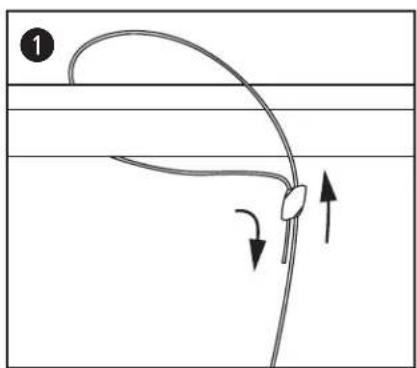

- 将随附的悬挂安全绳穿过安全绳紧固件，并将安全绳缠绕在支撑结构上；使用安全绳紧固件固定安全绳。注意：安全绳紧固件上的箭头表示安全绳的方向。 A. 将紧固件工具插入释放孔并调整安全绳以松开安全绳。
- 拉动悬吊线缆的松弛端，以将安全绳调整到所需高度。
- 将线缆夹固定至中心连接点。达到所需的扬声器高度后，切断多余的线缆。 注意：切割到一定长度后，用钢丝钳修剪任何磨损的细丝。
- 拔下接线端子并接线，然后将端子重新插入扬声器。有关接线信息，请参阅第36页的扬声器接线。注意：如果您打算使用辅助线缆，可以将其放置在外壳顶部的扬声器凹陷处。
使用随附的线缆扎带将接线固定至悬吊线缆。
- 旋转网罩，使徽标的方向与装置相符。
注意：除非进行涂漆，否则不要卸下网罩。徽标可从网罩上取下。
本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進行安裝以前，請先閱讀本文件與所有的安全警告。
請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經銷商或分銷商，請造訪 BoseProfessional.com。
- 閱讀這些指示。
- 保留這些指示。
- 注意所有警告。
- 遵守所有指示。
- 請勿於近水處使用本設備。
- 只能用乾布清潔。
- 請勿堵塞任何通風口。請按照製造商的指示安裝。
- 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝置（包括擴大機）。
- 請僅使用製造商指定的附件/配件。
警告/注意
本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植入式醫療設備。
包含小零件，可能導致窒息危險。不適合3歲以下的兒童使用。
·本產品僅供室內使用。
- 所有 Bose Professional 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人員有責任確保揚聲器和安裝系統的裝設均符合適用的法規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機關。
- 以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。
• 請勿將本產品安裝於可能接觸水或結露的位置。 - 本產品不得受液體淋濺或噴灑，請勿將裝有液體的物體(例如花瓶)置於本產品上或本產品附近。
- 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地方。請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。
- 僅限使用 Bose Professional 隨附或指定用於 DesignMax DM5P loudspeakers 揚聲器的五金部件與配件。如需相容配件的相關資訊，請參閱 BoseProfessional.com 上的產品技術資料表。
- 請使產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本產品上或本產品附近。
·未經授權請勿擅自改裝本產品。 - 請勿使揚聲器或安裝組件接觸任何非 Bose Professional 指定的化學物質，包括但不限於潤滑劑、清潔劑、觸黏噴劑或碳氫溶劑。接觸該等物質會使塑膠材質劣化，進而導致破裂並產生墜落危險。
- 請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、礦物油、酒精或其他清潔劑或化學品。
纜線特定警告：
• 繞線並不適合安裝或用於室內有水設施區域 (包括但不限於: 室內泳池、室內戲水區、熱水浴池、三溫暖、蒸氣室與室內溜冰場等)。
- 請勿用於諸如起重機或滑輪組等升降裝置，或用於具有運動或動態行為的懸掛裝置。僅限用於吊裝靜態揚聲器。
- 請勿於纜線裝置上踩踏或站立。
• 請勿為纜線結線器或纜線組件的其他任何部件上漆。
- 若使用非 Bose Professional 原廠的纜線系統，則工作負載限制必須等於或大於原廠提供的纜線系統。請參閱技術規格瞭解安全工作負載資訊。
- 請勿為纜線結線器或纜線組件的其他任何部件上油或使用其他任何潤滑劑。
- 請切勿將兩條纜線接合在一起。每個揚聲器吊掛點只能使用一個纜線組件。
- 吊裝懸吊續線只能搭配 Bose Professional 吊裝式揚聲器使用。
產品額定值：
輸入電壓：70V/100V
阻抗:8Ω,50W
本產品符合所有適用的歐盟指令要求。符合聲明全文載於：www.Bose.com/compliance。
本產品符合所有適用的 2016 電磁相容性法規和所有其他適用的英國法規。您可以從以下位置找到完整的符合聲明： www.Bose.com/compliance
此符號表示本產品不得作為家庭垃圾丟棄，應該送至相關回收部門循環利用。適當的處理和回收有助於保護自然資源、人類健康以及自然環境。想了解更多有關本產品的處理和回收資訊，請與當地民政部門、廢棄物處理服務機構或售出本產品的商店聯絡。
台灣 BSMI 限用物質含有情況標示
生產日期:序號第八位數代表製造年份;「7」代表2007或2017。
Bose 為 Bose Corporation 的商標。
DesignMax 為 Transom Post OpCo LLC 的商標。
Bose Professional, 117 South St, Hopkinton, MA 01748 USA
©2024 Transom Post OpCo LLC。未經事先書面許可，不得複製、修改、散佈或以其他方式使用本資料的任何部分。
保固資訊
此產品享有有限保固。
如需保固詳細資料，請造訪 BoseProfessional.com/Warranty。
包裝內容物
產品尺寸
如需其他規格資訊，請參閱 BoseProfessional.com 上的 DesignMax DM5P 技術資料表。
| 外觀 | |
| 產品尺寸 | 底部直徑:259公釐(10.20吋) |
| 高度:299公釐(11.77吋) | |
| 頂部直徑:159公釐(6.26吋) | |
| 連接線尺寸 | 長度:4.57公尺(15.00呎) |
| 直徑:2公釐(0.08吋) | |
| 負載上限(安全工作負載)1 | 45.36公斤(100.0磅) |
| 淨重,揚聲器(單個) | 4.13公斤(9.11磅) |
| 裝運重量(成對) | 11.00公斤(24.25磅) |
| 運作溫度範圍 | 0°C至50°C(32°F至122°F) |
| 顏色 | 黑色(與RAL 9005類似);白色(與RAL 9003類似) |
| 可上漆 | 請選用專為聚丙烯(PP)塑膠所設計的塗料。 |
| 環境 | 僅適用室內 |
- 請一律在規定的安全工作負載範圍內使用纜線。產品隨附的懸吊纜線之安全工作負載為 100 磅。
重要安裝資訊
安裝揚聲器之前，請先閱讀第38頁的「重要安全指示」。
安全與規章遵循
DesignMax DM5P loudspeaker 揚聲器通過測試，且符合下列規格及用途：
· 名列 ANSI/UL 1480A-2016 適合商業及安全專業用途的揚聲器
·一般用途 - UL Category UEAY，案號 S36835
根据 NFPA 70 2017 年《National Electrical Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2、Class 3 配線方式安裝
安裝選項與配件
① 螺栓轉接頭
② 吊裝導管接頭
1
2
DesignMax DM5P 揚聲器的設計僅可使用 18 AWG (0.8 mm²) 至 14 AWG (2.1 mm²) 的線材。

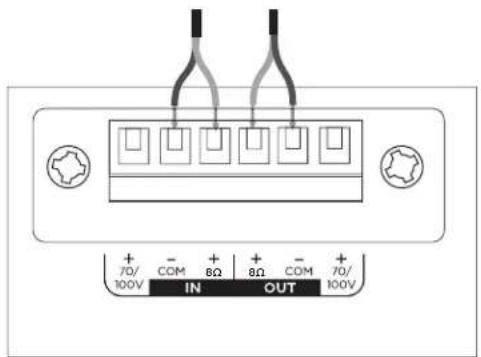

接線圖
