| Soort product | Inbouwluidsprekers voor in de muur (In-Wall) |
| Merk | Bose |
| Model | Virtually Invisible 891 |
| Afmetingen (H x B x D) | 292 x 197 x 90,4 mm |
| Afmetingen van het rooster | 332 x 237 mm |
| Afmetingen van het muurgat | 295 x 201 mm |
| Gewicht per stuk | 2,3 kg |
| Toelaatbaar vermogen (IEC) | 50 W continu bij 6 ohm |
| Nominale impedantie | 6 ohm |
| Aanbevolen versterking | 10 tot 100 W per kanaal, 4 tot 8 ohm |
| Hoogtoners | 2 x 25,4 mm (koepel) |
| Laagtoner | 178 mm hoog rendement |
| Aanbevolen kabeldikte | 18 AWG (6 m) tot 12 AWG (27 m) |
| Voeding | Passief (externe versterker vereist) |
| Gebruik | Alleen binnenshuis |
| Installatie | Inbouw in een muur (houten constructie of vergelijkbaar) |
| Meegeleverde accessoires | 2 luidsprekers, 2 roosters, sjabloon |
| Optionele accessoires | Rough-in kit voor onafgewerkte constructie |
| Onderhoud | Reinigen met een zachte, droge doek; het rooster kan worden geverfd met latex- of olieverf verdund |
| Garantie | Beperkte garantie (zie registratiekaart) |
| Klantenservice | owners.Bose.com of adressenlijst in de verpakking |
| Conformiteit | Richtlijn 1999/5/EG en toepasselijke Europese richtlijnen |
Veelgestelde vragen - Virtually Invisible 89 BOSE
Gebruikersvragen over Virtually Invisible 89 BOSE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Luidsprekers in PDF-formaat gratis! Vind uw handleiding Virtually Invisible 89 - BOSE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Virtually Invisible 89 van het merk BOSE.
GEBRUIKSAANWIJZING Virtually Invisible 89 BOSE
Lees deze gebruikershandleiding zorgvuldig door en bewaar deze voor toekomstig gebruik.
WAARSCHUWINGEN:
- Plaats geen open vlam, zoals een brandende koars, op of bij het product.
- Alle Bose-producten要去en worden gebruikt volgens de plaatselijke en landelijkke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installmenteur om te zorgen dat de installatione van de luidsprekers het het montagesystem wordt uitgevoerd volgens de toepasselijkke bouwvoorschriften, waaronder de plaatselijke bouwvoorschriften.
- Het op onveilige wijze monteren of ophangen van een zware last kan leiden tot ernstig letsel en schade aan de apparatuur. Het is de verantwoordelijkheid van de installmenteur om de betrouwbaarheid van de voor de toepassing gezebrukte montagemethode te beoordenelen.
LET OP:
- Deze luidsprekers zijn nicht ontworpen voor installmentie in plafonds en een dergelijkke installmentie wordeniet aanbevolen.
- Dit product is Niet bedoeld voor gebruik in lustt verwerkende plenumruimtes.
- Raadpleeg deplaatselijke bouwvoorschriften voordat u met deze installmentie begint.
Zie de behuizing van het product voor veiligheidsmarkeringen. - Breng geen wijzigingen aan de luidsprekers of de accessoires aan. Wijzigingen door onbevoegden kuren de verligheid, de naleving van voorschriften en de werking van het systeme in gevaar brengen.
Zorg dat er geen isolatiematerialiaal rond de luidsprekers zit, conform de installmentie-instructies in deze handleiding.
WAARSCHUWING: Bevat keine onderdelen die een verstikkingsgevaar können vormen. Niet geschikt voor kinderenjonger dan 3aar.
WAARSCHUWING: Dit product bevat magnetisch materiaal. Neem contact op met uw arts als u vragen hebt over de invloed die dit kan—hebben op de werking van uw implanteerbare medische hulpmiddel.
OPMERKING: Dit product moet binnenshuis worden gebruikt. Het is Niet ontworpen of getest voor gebruik buitenshuis, in recreatievoertuigen of op boten.
Belangrijke veiligheidsinstrumenties
- Lees deze instructies door.
- Bewaar deze instructies.
- Neem alle waarschuwingen in acht.
- Volg alle instructies.
- Gebruik dit apparaat Niet in de buurt van water.
- Installeer het apparaat volgens de instructies van de fabrikant.
- Niet installeren in de buurt van warmtebronnen, zoals radiatoren, verwarmingsroosters, kachels of andere apparaten (waaronder versterkers) die warmte producereren.
- Gebruik uitsluitend aansluitstukken/accessoires die door de fabrikant worden gespecifieerd.
| Namen van en gehalte aan giftige of gevaarlijke stoffen of elementen | ||||||
| Giftige of gevaarlijke stoffen en elementen | ||||||
| Naam onderdeel | Lood(Pb) | Kwik(Hg) | Cadmium(Cd) | Zeswaardig chrom(Cr(VI)) | Polybroom-bifenyl (PBB) | Polybroomdife-nylether (PBDE) |
| PCB's | X O | O O | O O | |||
| Metalen onderdelen | X O | O O | O O | |||
| Plastic onderdelen | O O | O O | O O | |||
| Luidsprekers | X O | O O | O O | |||
| Kabels | X O | O O | O O | |||
| Deze tabel is opgesteld in overeerenstemming met de bepalingen van SJ/T 11364. O: Geeft aan dat het gehalte aan deze giftige of gevaarlijke stof in alle homogene materiaalen van dit onderdeel onder de maximaal toegelaten waarden in GB/T 26572 ligt. | ||||||
| X: Geeft aan dat de giftige of gevaarlijke stof in minstens eén van de voor dit onderdeel gebruikte homogene materiaalen boven de maximaal toegelaten waarden in GB/T 26572 ligt | ||||||
Dit symbool betekent dat het product Niet mag worden weggegoood als huishoudelijk afval en waar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschemmen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalwerkingsservice, of de winkel waar u dit product hebget gekocht.
Bose Corporation verklaart hierbij dat dit product voldoet aan de essentièle vereisten en andere relevante bepalingen van richtlijn 1999/5/EG en alle andere vereisten van de toepasselijkke EU-richtlijnen. De volledige conformiteit'sverklaring kunt u vinden op www.Bose.com/compliance
Vul het volgende in en bewaar deze informatatie voor uw administratie;
Modelnummer:
Serienummer:
Aankoopdatum:
Wij adviseren om het aankoopbewijs bij deze gebruikershandleiding te bewaren.
Fabricatedatum:
Het eerste vet gedrukte cijfer in het serienummer geegt het fabricagejaar aan. "5" is 2005 of 2015.

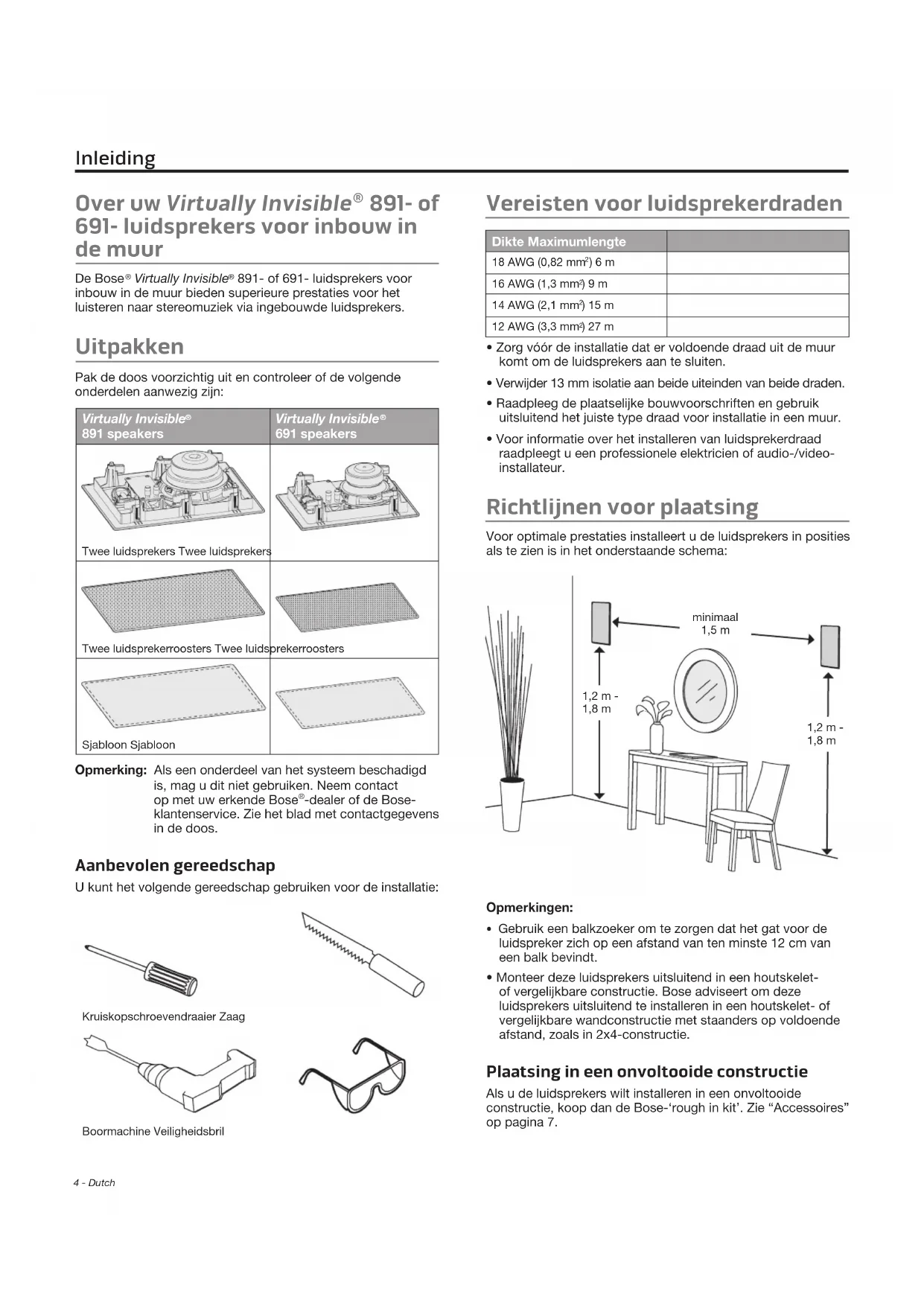

Inleiding
Over uw Virtually Invisible 891- of 691- luidsprekers voor inbouw in de muur. 4
Uitpakken 4
Aanbevolen gereedschap 4
Vereisten voor luidsprekerdraden 4
Richtlijnen voorplaatsing 4
Plaatsing in een onvoltooide constructie 4
De luidsprekers installeren
Het gat voor de luidspreker uitzagen 5
De luidsprekerdraad aansluiten 5
De luidspreker installereren 6
Het rooster bevestigen 6
Verzorging en onderhoud
Problemen oplossen 7
Accessoires 7
Klantenservice 7
Beperkte garantie 7
Technische informatie 7
Over uw Virtually Invisible® 891- of 691- luidsprekers voor inbouw in de muur
De Bose® Virtually Invisible® 891- of 691- luidsprekers voor inbouw in de muur bieden superieure prestaties voor het luisteren maar stereomuziek via ingebouwde luidsprekers.

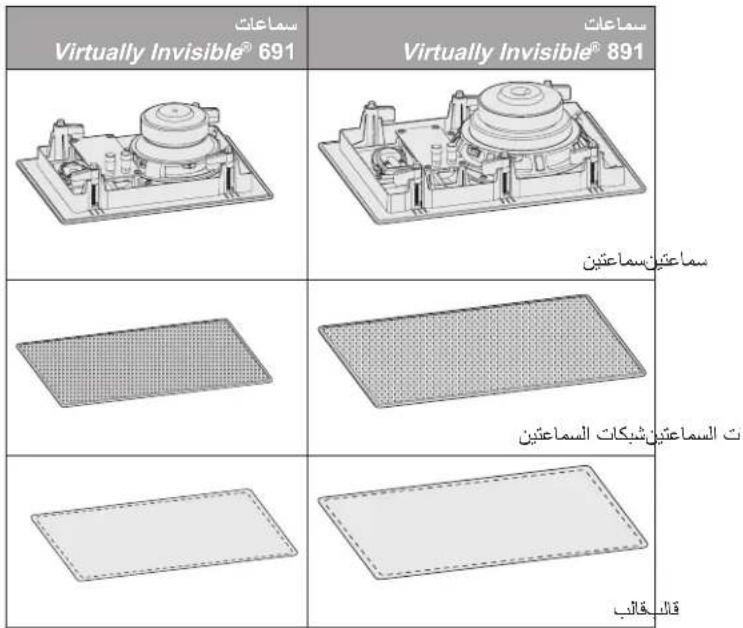

Uitpakken
Pak de doos voorzichtiguit en controllerer of de volgende onderdelen aanwezig zich:
Twee luidsprekers Twee luidsprekers
Twee luidsprekerroosters Twee luidsprekerroosters
Sjabloon Sjabloon
Opmerking: Als een onderdeel van het system beschadigd is, mag u dit Niet gebruiken. Neem contact op met uw erkende Bose®-dealer of de Bose-klantenservice. Zie het blad met contactgegevens in de doos.
Aanbevolen gereedschap
U kunt het volgende gereedschap gebruiken voor de installmentie:
Kruiskopschroevendraar Zaag
Boormachine Veiligheidsbril
Vereisten voor luidsprekerdraden
| Dikte Maximumlengte | |
| 18 AWG (0,82 mm²) 6 m | |
| 16 AWG (1,3 mm²) 9 m | |
| 14 AWG (2,1 mm²) 15 m | |
| 12 AWG (3,3 mm²) 27 m |
Zorg voor de installmente dat er voldoende draad uit de muur komt om de luidsprekers aan te sluiten.
- Verwijder 13 mm isolatie aan beiden uiteinden van beiden draden.
- Raadpleeg deplaatselijke bouwvoorschriften en gebruik uitsluitend het juiste type draad voor installmentie in een muur.
Voor informatatie over het installereren van luidsprekerdraad raadpleegt u een professionele elektricien of audio-/videoinstallateur.

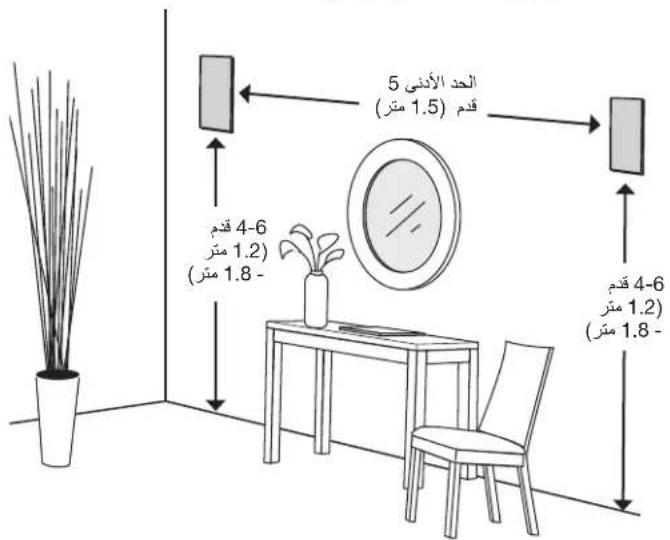

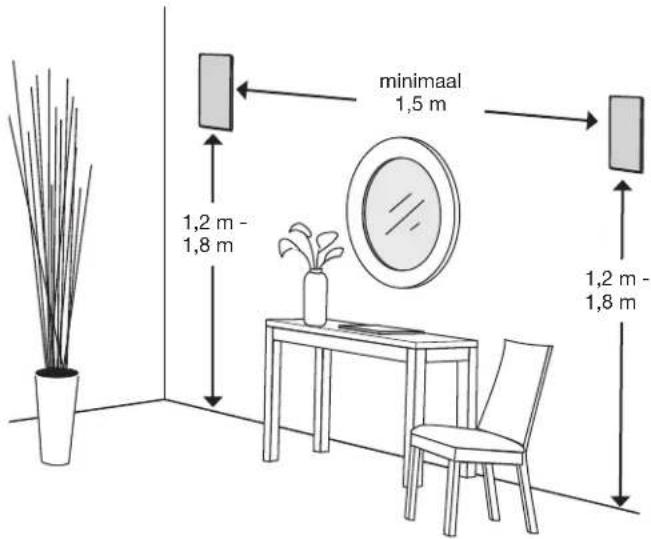

Richtlijnen voorplaatsing
Voor optimale prestaties installeert u de luidsprekers in posities als te zien is in het onderstaande schema:
Opmerkingen:
- Gebruik een balkzoeker om te zorgen dat het gat voor de luidspreker zich op een afstand van ten minste 12 cm van een balk bevindt.
- Monteer deze luidsprekers uitsluitend in een houtskelet-of vergelijkbare constructie. Bose adviseert om deze luidsprekers uitsluitend te installereren in een houtskelet- of vergelijkbare wandconstructie met staanders op voldoende afstand, zoals in 2x4-constructie.
Plaatsing in een onvoltooide constructie
Als u de luidsprekers wilt installereren in een onvoltooide constructie, koop dan de Bose-'rough in kit'. Zie "Accessoires" op pagina 7.
Het gat voor de luidspreker uitzagen

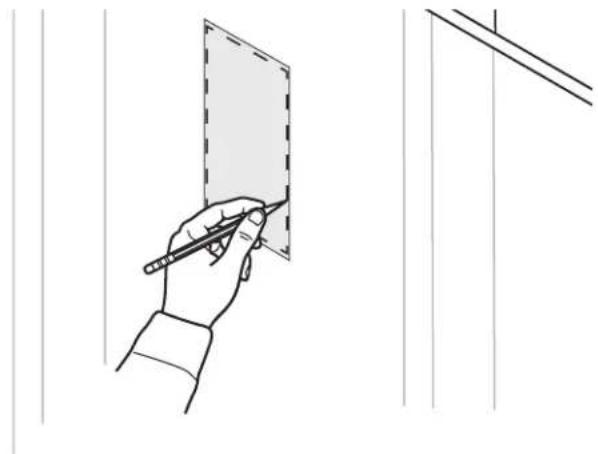

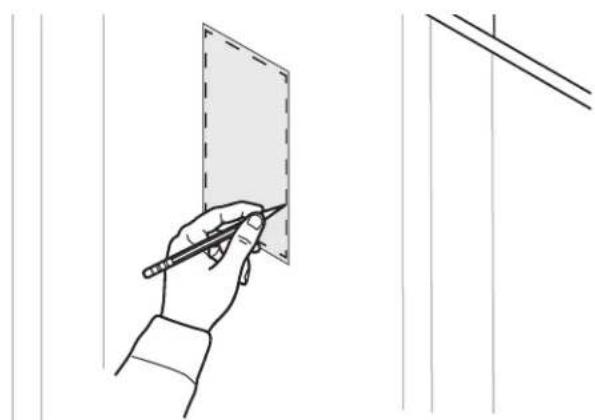

- Teken de sjabloon af op de plaats van de luidspreker.
WAARSCHUWING: Zaag Niet in oppervlakken waarachter
gevaren verborgen zijn, zoals
elektrische bedrading of water-,
gas- of afvoerleidingen. Als u twijfelt
of u deze luidspreker kunt monteren,
neem dan contact op met een
professionele installmenteur.
- Boor een gat binnen het gebied van de sjabloon dat groot genoeg is voor uw zaag.
- Zaag langs de lijn die u hebt afgetekend.
- Verwijder het uitgezaagde deel.
- Verwijder oneffenheden of rafelig materiaal rond het gat.

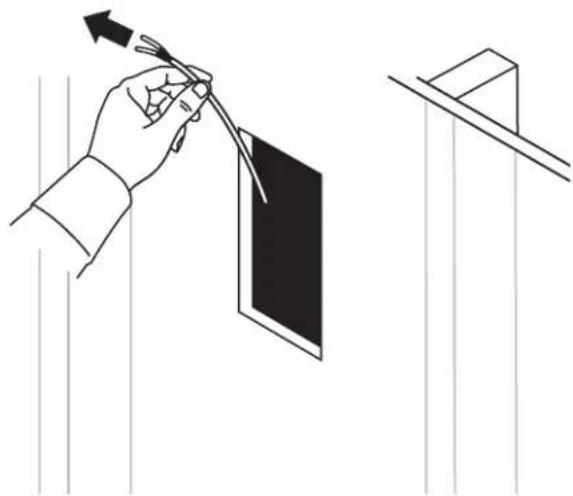

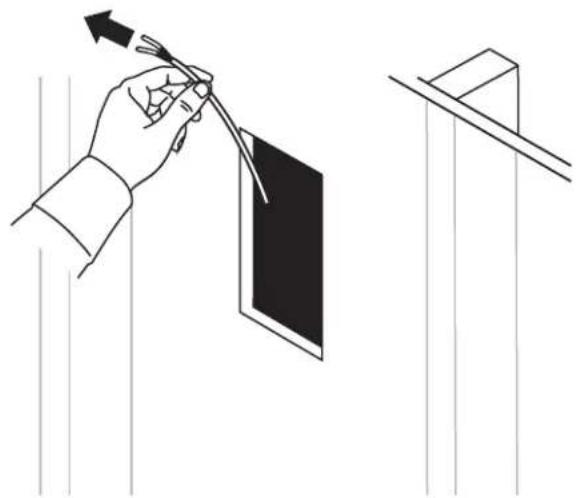

De luidsprekerdraad aansluten
- Trek minimaal 36 cm van de luidsprekerdraad uit de muur.
Zorg dat er genoeg draad is om de luidspreker aan te sluiten vanaf deplaats waar u staat.

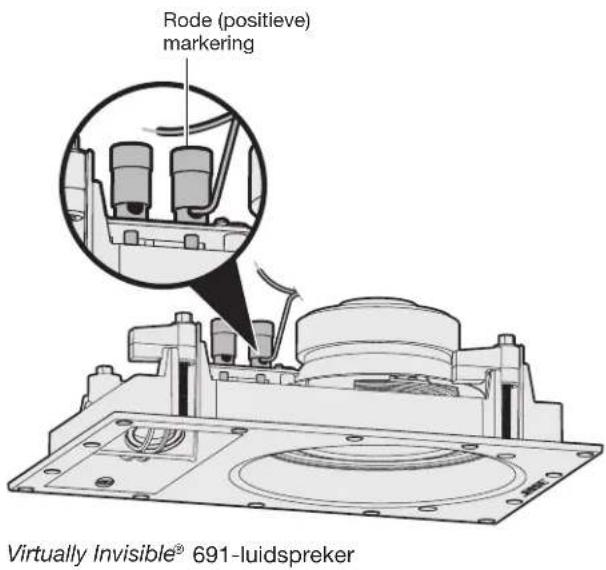

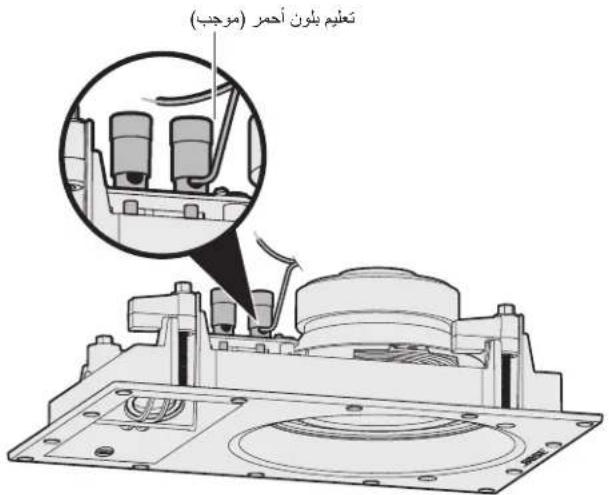

- Sluit de positieve draad aan op de aansluitklem met een rode marking op de luidspreker.
Opmerking: De marketing van de aansluitklem bevindt zich aan de boenkant van de aansluitklem.
- Sluit de negatieve draad aan op de aansluitklem met een Zwarte markings op de luidspreker.
De luidspreker installeren
- Houd de buitenste randen van de luidspreker vast en breng deze in het gat in.
Opmerking: Druk Niet op de tweekleine drivers aan de voorkant van de luidspreker. Hierdoor kan de luidspreker worden beschadigd.
Virtually Invisible 691-luidspreker
LETOP: Bepaalde soorten isolatie (zoals pleister met paardenhaar, kranten, cellulose of ingespoten materiaal) können ontbrandingsgevaar opleveren. Zorg dat u alle isolatie weghoudt van de luidsprekers.

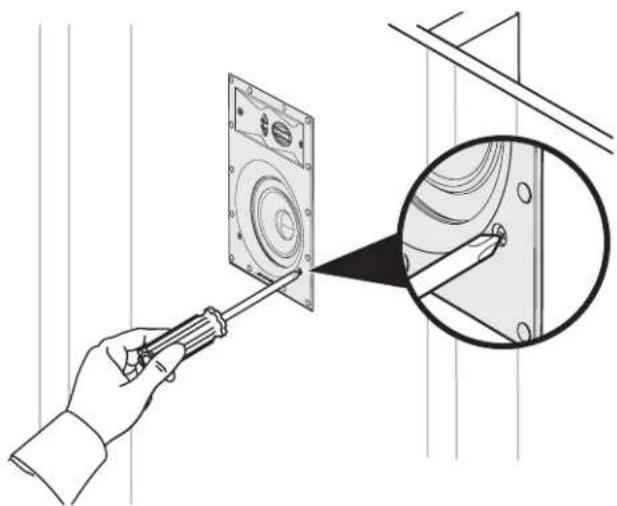

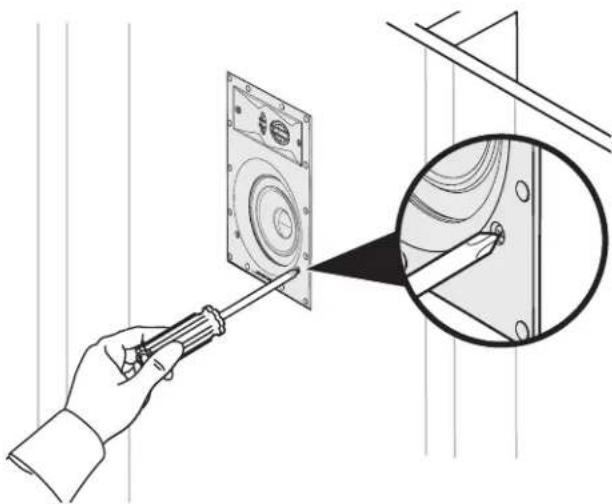

- Draai alle klemschroeven aan met een kruskopschroeveendraier.
Opmerking: Als u een boormachine gebruikt, kies dan de laagste torsie-instelling.
Virtually Invisible® 691-luidspreker

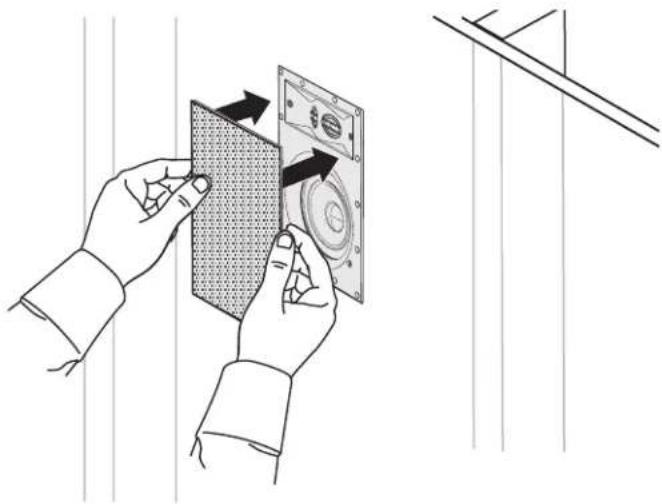

Het rooster bevestigen
Het rooster wordt magnetisch aan de rand van de luidspreker bevestigd.
Plaats het rooster op de luidspreker.
Virtually Invisible® 691-luidspreker
Het rooster verven
U kunt de luidsprekerroosters verven voordat u deze aan de luidspreker bevestigt. Bose® is Niet verantwoordelijk voor de kwaliteit van adhesie of afwerking van niet in de fabriek aangebrachte verf.
- Als u verf op basis van latex of olie gebruikt, moet u de verf verdunnen als u een verfspuit gebruikt. Raadpleeg voor richtlijnen de handleiding die is bijgeleverd bij uw verfspuit.
- Wees voorzichtig bij het gebruik van een scherp instrument in de perforaties van het rooster om verf te verwijderen, aangezien dit kan leiden tot schade aan het rooster.
Problemen oplossen
Probleem Wat te doeon
| Geen geluiduit deluidsprekers | • Controleer of de luidsprekerdraden Niet发展格局losgeraatk van de luidsprekers of de receiver/versterker.• Controleer de instellingen van de receiver/versterker. Raadpleeg de gebruikershandleidingvan de receiver/versterker voor aanwijzingen voorinstellening.• Als er andere stereoluidsprekers wordenaangesloten op een tweede set audio-uitgangenop uw receiver/versterker, selecteer dan de juisteinstelling voor luidspreker A of B zodate.Dezeovereenkomt met de uitgangen A of B die zijnaangesloten op uw luidsprekers. |
| Geluid uitt slechts eenluidspreker | • Centreer de balansregeling van de receiver/versterker.• Zorg dat de draden van de positieve en negatieveaansluitklemmen op de receiver/versterker elkaarniet raken.• Koppel de luidsprekerdraad los van het receiver-/versterkerkanaal en sluit deze opnieuw aan op eenander kanaal.• Controleer of de draden van de positieve ennegatieve aansluitklemmen elkaar niet rakenop het punt waar de luidsprekerdraad op deluidspreker is aangesloten.• Koppel de luidsprekerdraad los van de luidsprekeren sluit deze opnieuw aan op een andere luidspreker. Als deze luidspreker werkt, moet uwluidspreker möglichk worden gerepareerd. Zie hetblad met contactgegevens in de doors.• Als het probleem met deze stappen Niet wordenopgelost, verrang dan de luidsprekerdraad eninstalleer deze opnieuw. |
| Zwakke lage/hoge tonen | • Stel de toonbalansinstilling op uw receiver/versterker bij.• Zorg dat er geen sploten zittenussen hetluidsprekerframe en het muuropppervlak.• Wissel de draden om die+zijn aangesloten op depositieve en negatieve aansluitklemmen op dereceiver/versterker.• Koppel de luidsprekerdraad los van het receiver-/versterkerkanaal en sluit deze opnieuw aan op eenander kanaal. |
| Storing/ruis vanluidspreker | • Zorg dat alle draden in goede staat verkeren,stevigলen op de luidspreker enreceiver/versterker en elkaar niet rakenussen deaansluitklemmen.• Sluit de muziekbron goed op de receiver/versterker aan.Zie “Geluid uitt slechts een luidspreker”. |
Accessoires
Voor onvoltooide constructuies gebruikt u de Bose® - rough-in kit'.
De kit bevat onderdelen voor twee luidsprekers en is ontworpen voor installmentie nadat de balken zich geplaatst en voordat wandplaten zijn toegevoegd. Na installmentie houdt de kit ruimte vrij voor elke luidspreker en geeft deze aan waar degaten in de wandplaten要去enkomen.
Voor meer informatie of voor het bestellen van accessoires neemt u contact op met de Bose-klantenservice. Zie het blad met contactgegevens in de doos.
Klantenservice
Voor verdere hulp bij gebruik van het systeme:
- Gaaar owners.Bose.com
- Neem contact op met de Bose-klantenservice. Zie het blad met contactgegevens in de doos.
Beperkte garantie
Voor uw systemem geldt een beperkte garantie. Informatie over de beperkte garantie worden vermeld op de productregistratiekaart in de doos. Zie de kaart voor informatie over hoe u het product registreert. Als u het product nicht registreert, is dit Niet van invloed op uw rechten onder de beperkte garantie.
De bij dit product verstrikae garantie-informatie is nicht van toepassing in Australie en Nieuw-Zeeland. Zie once website op www.Bose.com.au/warranty of www.Bose.co.nz/warranty voor informatatie over de garantie voor Australie en Nieuw-Zeeland.
Technische informatie
Compatibility
Compatible met versterkers of receivers van
10-100 W per kanaal/geschikt voor 4 tot 8 ohm
Virtually Invisible® 891: 50 W IEC voortdurende belastbaarheid; 6 ohm
Virtually Invisible® 691: 50 W IEC voortdurende belastbaarheid; 8 ohm
Twee koepeltweeters van 25,4 mm geconfigureerd in een array
Een woofer van 178 mm met hoge uitslag
Twee koepeltweeters van 19 mm geconfigureerd in een array
Eén woofer van 127 mm met hoge uitslag
Afmetingen van de Virtually Invisible 891:
292 mm H x 197 mm B x 90,4 mm D
Afmetingen van het rooster: 332mm H x 237 mm B
Afmetingen van het gat in de muur: 295 mm H x 201 mm B
Afmetingen van de Virtually Invisible 691:
220 mm H x 146 mm B x 82 mm D
Afmetingen van het rooster: 260mm× 186mm
Afmetingen van het gat in de muur: 224 mm H x 150 mm B
Gewicht
Virtually Invisible 891:2,37 kg per stuk
Virtually Invisible® 691: 1,5 kg per stuk
