| Produkttyp | Inbyggda vägghögtalare (In-Wall) |
| Märke | Bose |
| Modell | Virtually Invisible 891 |
| Mått (H x B x D) | 292 x 197 x 90,4 mm |
| Gallermått | 332 x 237 mm |
| Vägghålsmått | 295 x 201 mm |
| Vikt per enhet | 2,3 kg |
| Nominell effekt (IEC) | 50 W kontinuerlig vid 6 ohm |
| Nominell impedans | 6 ohm |
| Rekommenderad förstärkning | 10 till 100 W per kanal, 4 till 8 ohm |
| Diskanthögtalare | 2 x 25,4 mm (kupol) |
| Bashögtalare | 178 mm hög verkningsgrad |
| Rekommenderad kabelarea | 18 AWG (6 m) till 12 AWG (27 m) |
| Strömförsörjning | Passiv (kräver extern förstärkare) |
| Användning | Endast inomhus |
| Installation | Inbyggd i vägg (träkonstruktion eller liknande) |
| Medföljande tillbehör | 2 högtalare, 2 galler, mall |
| Valfria tillbehör | Rough-in-kit för ofärdig konstruktion |
| Underhåll | Rengör med en mjuk, torr trasa; gallret kan målas med latex- eller oljebaserad färg som späds ut |
| Garanti | Begränsad garanti (se registreringskortet) |
| Kundtjänst | owners.Bose.com eller adresslista i förpackningen |
| Överensstämmelse | Direktiv 1999/5/EG och tillämpliga EU-direktiv |
Vanliga frågor - Virtually Invisible 89 BOSE
Användarfrågor om Virtually Invisible 89 BOSE
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Högtalare i PDF-format gratis! Hitta din manual Virtually Invisible 89 - BOSE och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. Virtually Invisible 89 av märket BOSE.
BRUKSANVISNING Virtually Invisible 89 BOSE
Läsigenbruksanvisingen noggrant och spara den for att kunna referera till den i framtiden.
VARNINGAR!
Tanda Iusllerandarofremmedoppna lagfar inte placeraspellaierinarhentanprodukten.
- Alla Bose-produkter mäste användas enligt lokala lagar och bestämmer. Det är INSTALLATÖrens ansvar att högtalarinstallationen och monteringen av systemet utförs enligt gällande lager och regler, inklusive lokala bestämmer och fororderingn i byggnaden.
- Osäker montering eller montering över huvudhöjd av tunga foremål kan leda till allvarlig kroppsskada eller ergendomsskada. Det aligger installoren att fastställa vilken monteringsmetod som ar den mest lampliga.
TANKPA:
- Dessa högtalare ar inte avsedda att installereras i tak.
Den harprodukten ar inte avsedd att anvandas i ventilationsutrymmen.
Konsultera lokala byggnadsforeskrifter innan du paborjar monteringen. - Se de sakerhetsrelaterade markeringarna pa'a produits holje.
- Andra inte systemet aller högitalarna på nagot satt. Otilatna andringar kan äventryä sakerheten, afterlevandet av bestammelser smt systemets prestanda.
- Se till att ingen isoleringkommen i Kontakt med högtilarna.
Se anvisingarna i den har bruksanvisingen.
WARNING! Produktien innehälter små delar som kan ansaka kvävning. Inte lámplig for barn under 3 År.
WARNING! Produktien innehäller magnetiska material. Kontaktadin lakare om du har fragor om huruvidaprodukten kan paverka implantat av medicinsk enteh.
OBS! Den har Produkten fär bara användas inomhus. Den ar varken utformad eller testad for använding utomhus, i njesfordon eller i marina miljöer.
- Lás de har anvisingarna.
- Behçal anvisiningarma.
- Ge akt pa alla varninger.
- Folj alla anvisiningar.
- Använd inteprodukten i narheten av vatten.
- Installera Produkten i enlighet med tillverkarens anvisningar.
- Installera inte Produkten nara en värmekälla (som t.e.x. radiator, värnespjäll och spisar) eller annan produkt (inklusive Förstkare) som avger värme.
- Använd bara den utrustning/de tillbehör som rekommenderas av tilverkaren.
| Namn och innehäll på giftiga eller farliga ämnen eller delar | ||||||
| Giftiga eller farliga ämnen och delar | ||||||
| Namn | Bly(Pb) | Kvicksilver(Hg) | Kadmium(Cd) | Sexvärtkrom(CR(VI)) | Polyklorerad bifenyl (PBB) | Polyklorerad diphenyl ether (PBDE) |
| PCB:er | X O O O O O | |||||
| Metall | X O O O O O | |||||
| Plast | O O O O O O | |||||
| Högtalare | X O O O O O | |||||
| Kablar | X O O O O O | |||||
| Den här tabellen ar uppställd i enlighet med bestämmelsema i SJ/T 11364. O: Anger att detta giftiga erther farliga ämne som ingar i alla homgena material i den här articeln ligger under grändsvärddena uppställda i GB/T 26572. | ||||||
| X: Anger att detta giftiga eriler farliga ämne som ingar i minst ett av de homgena materialen i den här articeln ligger over grändsvärddena uppställda i GB/T 26572 | ||||||
Den har symbolen betyder att Produkten inte sca kastas med hushaissoporna utan atervinnas i enlighet med lokala bestammelser. Ratt deponering och atervinning hjalper till att skydda vara naturresurser, var halsa och miljo. Mer information om deponering och atervinning avprodukten far du om du kontaktar lokala myndigheter, deponeringscentraler erler affaren dar du kopteprodukten.
Härmed forklarar Bose Corporation attenna produkt i alla väsentiga avseenden uppyller de krav och foreskrifter som uppstältlets enigt direktvet 1999/5/EG och andere tillämpliga EG-direktiv. En komplett farsakran om overensstammelise finns pa www.bose.com/compliance
Kinaimportor: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Rilying Road, Kina (Shanghai) Pilot Free Trade Zone EU-importor: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Fyll i uppgifterna och hall reda pa var du forvarar dem:
Modellnummer:
Serienummer:
Inkopsdatum:
Vi foreslár att du sparar inköpskvittot tillsammans med den har bruksanvisingen.
Tillverkningsdatum:
Den forsta siffran i fet stil i serienumret visar tilverkningsaret;
"5" ar 2005 erer 2015.
Inledning
Om dina vaggmonterade Virtually Invisible 891-ller 691-hogtalare. 4
Uppackning 4
Rekommenderade verktyg 4
Krav for hogehtalarledningar. 4
Riktlinjer for placering 4
Placering iej fardigställda konstruktioner 4
Installerahögtalarna
Skara ut hallet for hegtalarna 5
Ansluta hogehtalarledningarna 5
Installerahögtalaren 6
Satta fast gallret. 6
Skötsel och underhäll
Felsökning. 7
Tillbehör 7
Kundtjänst 7
Begransad garanti 7
Teknisk information 7

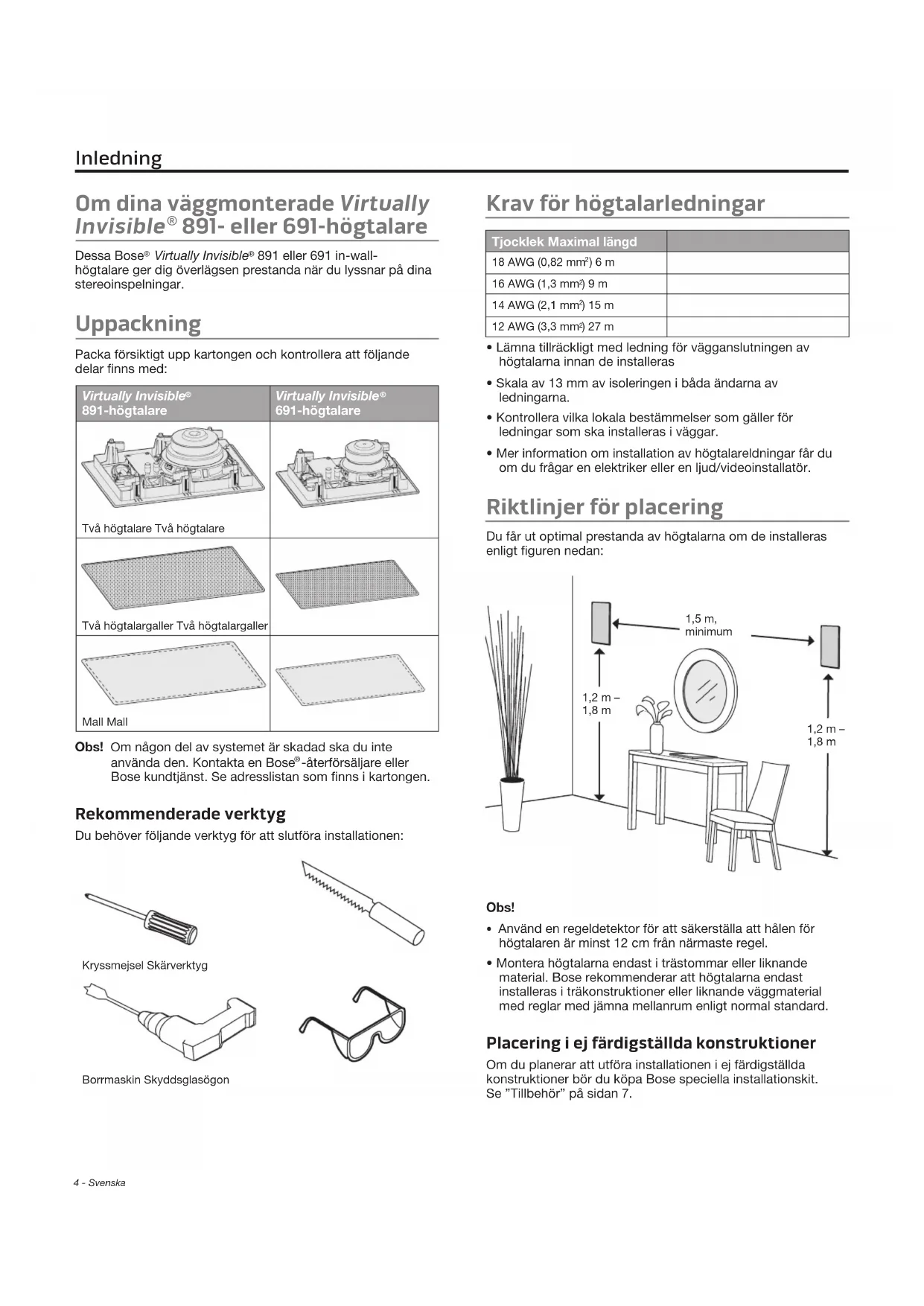

Omdina vaggmonterade Virtually Invisible® 891-eller 691-högtalare
Dessa Bose® Virtually Invisible® 891 aller 691 in-wall-högtalere ger dig überlagen prestanda när du lyssnar på dina stereoinspelningar.
Uppackning
Packa forsiktigt upp kartongen och kontrollera att foljande delar finns med:
| Virtually Invisible® 891-högtalare | Virtually Invisible® 691-högtalare |
| Två Högtalare Två Högtalare | |
| Två Högtalargaller Två Högtalargaller | |
| Mall Mall |
Obs! Om nagen del av systemet ar skadad sca du inte anvanda den. Kontakta en Bose-aterforsaljare ellr Bose kundtjanst. Se adresslistan som finns i kartongen.

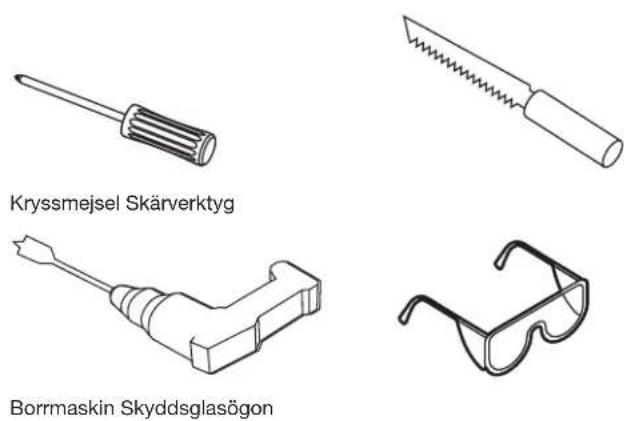

Rekommenderade verktyg
Du behöver foljande verktyg for att slutföra installationen:
Krav for hogtalarledninger
| Tjocklek Maximal langd | |
| 18 AWG (0,82 mm²) 6 m | |
| 16 AWG (1,3 mm²) 9 m | |
| 14 AWG (2,1 mm²) 15 m | |
| 12 AWG (3,3 mm²) 27 m |
- Lämna tillräckligt med ledning for vagganslutningen av högtalarna innan de installereras
- Skala av 13 mm av isoleringen i bada andarna av ledningarna.
- Kontrollera vilka lokala bestammelser som gäller for ledninger som ska installereras i väggar.
- Mer information om installation av högtalareldningar fär du om du frågar en elektriker eller en ljud/videoinstallator.

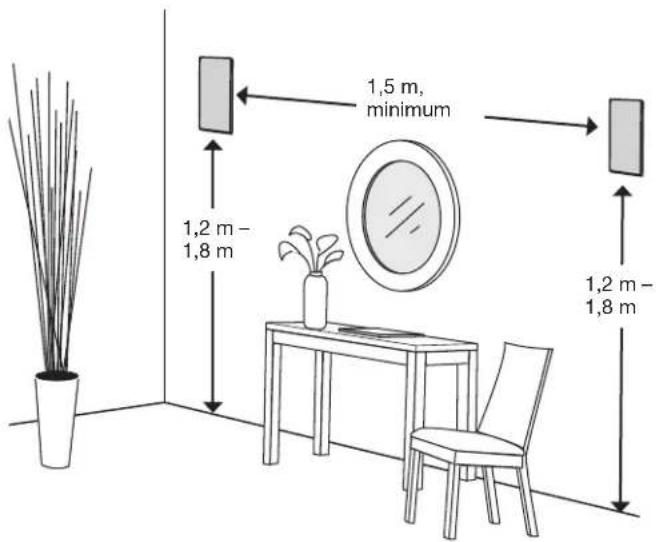

Riktlinjer for placering
Du fãr ut optimal prestanda av högtalarna om de installeras enligt figuren nedan:
Obs!
- Använd en regeldetektor für att sakerställa att halen für högtalaren ar minst 12 cm—from narraste regel.
- Montera högtilarna endast i trästommar eller liknande material. Bose rekommenderar att högtilarna endast installeras i trakonstruktioner eller liknande vaggmaterial med reglar med jämna mellanrum enligt normal standard.
Placering iej fardigstallda konstruktioner
Om du planerar att utföra installationen i ej fardigställda konstruktioner bör du köpa Bose speciella installationskit. Se "Tillbehör" pá sidan 7.

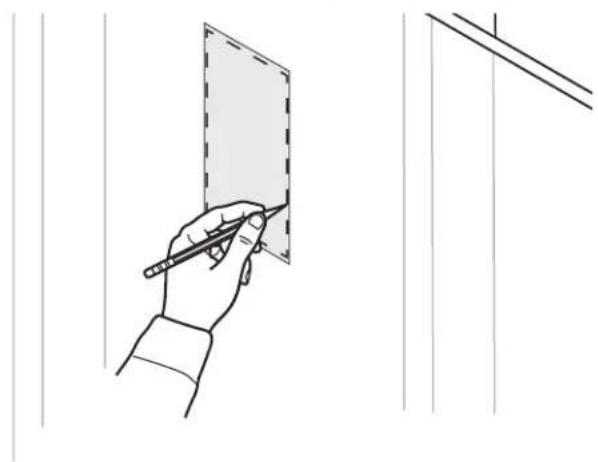

Skära ut hålet für högtalarna
- Använd malen für att marka ut högtalarens placering.
WARNING! Gör inte hal i vaggar där det finns risk att det kan forekomma elektriska ledningar eller vattenledningar. Om du ar osaker på om du kan montera högtalarna ska du kontakta en professionell montör.

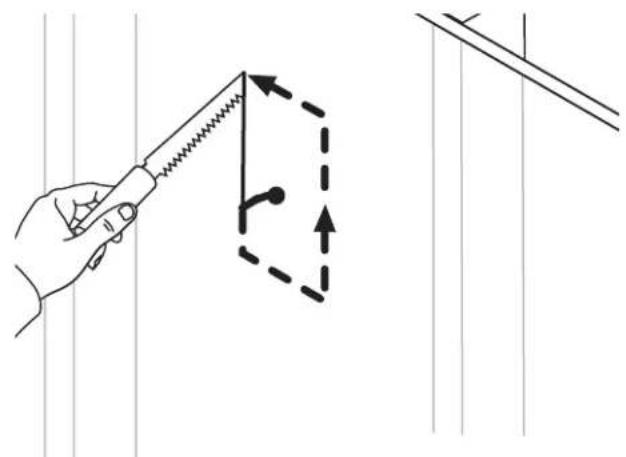

- Borra ett hal innanfor markeringen. Hallet skara vara sa stort att du for plats for skarverktyget.
- Skar/saga lungs den uppritade linjen.
- Ta bort den utskuma biten.
- Ta bort ojamnheter runt halet.

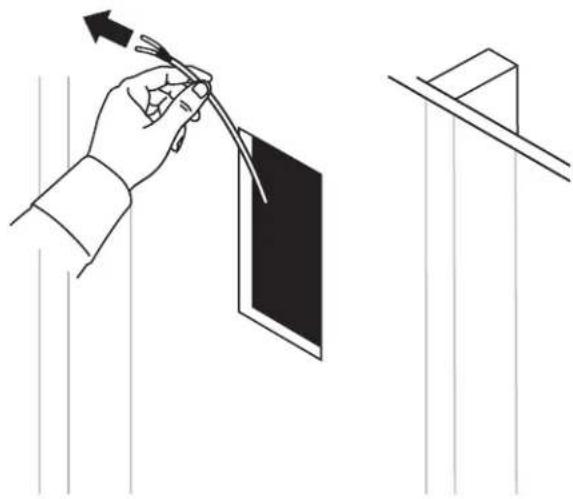

Ansluta högtalarledningarna
- Dra ut minst 36 cm av högtaleardingen.
Se till att det finns tillrackligt mycket ledning for att klara anslutningen.
- Anslut den positiva ledningen till det rodmarkerade uttaget pa hogtalaren.
Obs! Utagsmarkeringen hitter du högst upp på attaget.
Virtually Invisible 691-hogtalare
- Anslut den negativa ledningen till det svartmarkerade uttaget pa högitalaren.

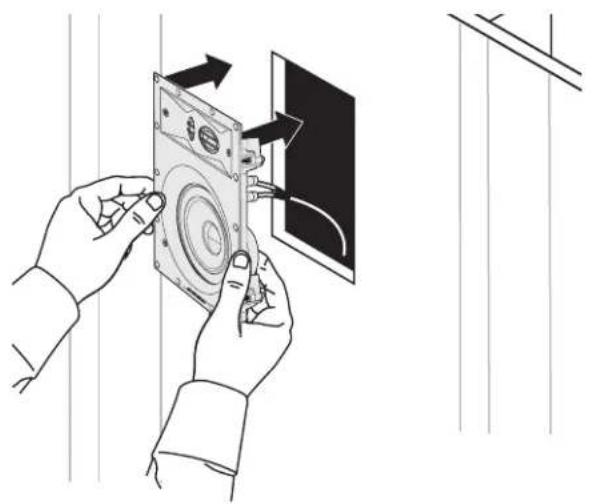

Installera högtalaren
- Häll i kanterna på högtalaren och För in högtalaren i hålet.
Obs! Tryck inte på de två små drivstegen på framsidan av högtalaren. Detta kan medfora att högtalarna skadas.
Virtually Invisible 691-hogtalare
TÄNKPA: Vissa isoleringsmaterial (hästtagel, tidningar, cellulosa aller ölsullsmaterial) kan vara lättantändiga. Se till att ingen isoleringkommen i kontakt med högtalarna.

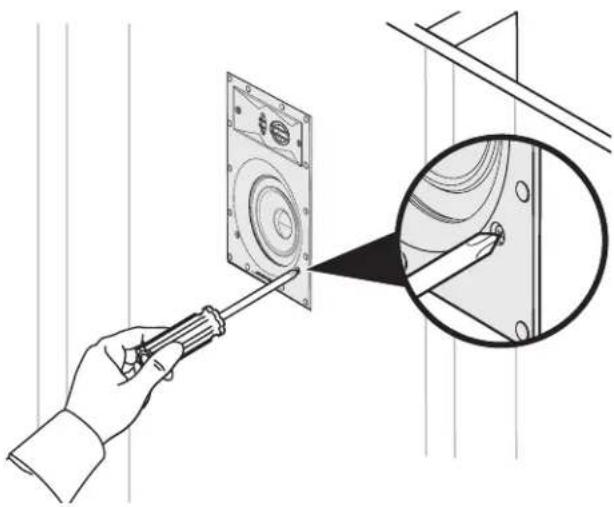

- Skruva fast alla skruvarna med en stjärnskruvmejsel.
Obs! Om du anvander en skruvdragare ske du anvanda det lagsta vridmomentet.
Virtually Invisible® 691-högtalare

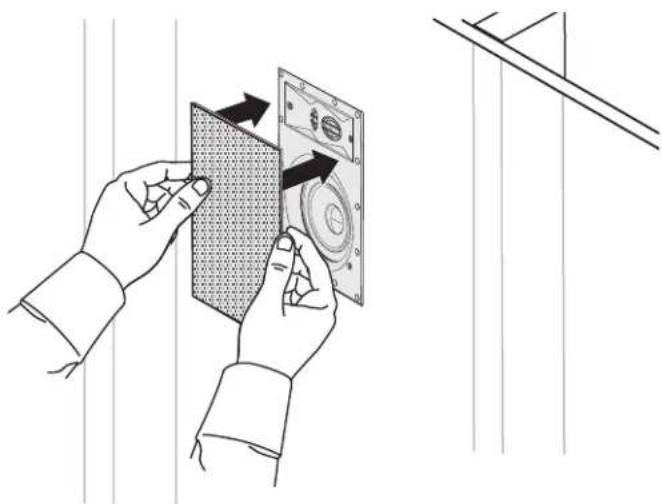

Satta fast gallret
Gallret ar magnetiskt och fester mot kanten på högtalaren. Satt fast gallret over högtalaren.
Virtually Invisible 691-högtalare
Mala gallret
Du kan mäla gallret innan du sätter fast det. Bose® har inget ansvar for vidhäftningskvaliteten och strukturen på färger som inte appliceras enligt gällande praxis.
- For latexfarg aller oljebaserad farg kravs fortunning om du vill anvanda en fargspruta. Se instruktionerna till fargsprutan for att fa anvisningar om tillvagagangssatt.
- Använd inte vassa föremål for att ta bort färg i perforeringarna i gallret eftersom gallret kan skadas.
Felsökning
| Problem Åtgård | |
| Inget ljud.dkrnan högtalarna | • Kontrollera att högtalarledningarna fortfarande ár anslutna till högtalarna eller mottagaren/ förstärkaren. • Kontrollera inställingarna på mottagaren/ förstärkaren. I mottagarens eller förstärkarens handbok finns information om inställningar. • Om det finns andra stereohögtalare anslutnà till andra ljudutgängar på förstärkaren/ mottagaren ská du kontrollera att rätt A- eller B-högtalarinställningar ár inställda für A-ller B-ansluttingarma für dina högtalare. |
| Ljud hörsexendast fränen högtalare. | • Ställ mottagarens erller förstärkarens balansreglage i mittpositionen. • Kontrollera att ledningarna vid det positiva och negativ uttaget på mottagaren/förstärkaren intevidör varandra. • Koppla ur högtalarledningen frán mottagaren/ förstärkaren och anslut den till en annan mottagar-/förstarkarkanal. • Kontrollera att inga ledningar frán de positiva och negativa uttagen vidör varandra)där ledningarma ansluts till högtalaren. • Koppla ur högtalarledningen frán högtalaren och anslut den till den andra högtalaren. Om högtalaren füngerar beror problemet paorden Första högtalaren, som daß maste ätgårdas. Se adresslistan som finns i kartongen. • Ta bort och äteranslut högtalarna om dessa steginte söser problemet. |
| Basen ellerdiskanten árfor svag | • Kontrollera tonbalansinställingen für mottagaren/ förstärkaren. • Kontrollera att det inte finns nagot mellanrum mellan högtalarens ram och vöggen. • Växla ledningarna som gär till det positiva respektive negativa uttaget på mottagaren/ förstärkaren. • Koppla ur högtalarledningen frán mottagaren/ förstärkaren och anslut den till en annan mottagar-/förstarkarkanal. |
| Störningar/brus fränhögtalare | • Kontrollera att ledningarna har god prestanda, att de ar säkert ansluta till högtalaren och mottagaren/förstärkaren samt att de intevidör varandra vid uttagen. • Anslut musikkällan till mottagaren/förstärkaren korrekt. • Se "Ljud hörss endast frän en högtalare". |
Tillbehör
Använd Bose® Rough-in Kit om du vill installera högtalarna innan grundkonstruktionen ar på plats.
Tillbehöret innehäller två högtalare och ar avsett att installeras after det att reglarna ar på plats och innan takmaterialiet har sats fast. När det ar installerat reserveras ett utrymme for varje högtalare och det framgår dessutom var du sca göra hål for högtalarna.
Kontakta Bose kundtjänst om du vill ha mer information om aller bestalla tillbehör. Se adresslistan som finns i kartongen.
Kundtjanst
Om du behöver veta mer om hur du använder systemet skä du:
- Besök owners.Bose.com
- Kontakta Bose kundtjänst. Se adresslistan som finns i kartongen.
Begränsad garanti
Systemet tacks av en begransad garanti. Mer information om den begransade garantin finns på produktregistraringskortet som ligger i forpackningen. På kortet fár du reda på hur du registrararprodukten. Dina garantirattigheter paverkas inte om du inte gör det.
Den garantiinformation som medfoljer den harprodukten gäller inte i Australien och Nya Zeeland. Pâ webbplatsen www.Bose.com.au/warranty och www.Bose.co.nz/warranty finns information om vilka garantier som gäller for Australien och Nya Zeeland.
Teknisk information
Kompatilitet
Kompatibilitetsuppgifter gällande forstärkare och mottagare.
10-100 W per kanal/impedans 4 till 8 ohm
Tva 25,4 mm dome-tweeters konfigurerade i en uppsattning
En 178 mm woofer-högtalare med hög slagländg
Drivstegskomplement for Virtually Invisible® 691:
Tva 19 mm dome-tweeters konfigurerade i en uppsattning
En 127 mm woofer-högtalare med hög slagländg
Virtually Invisible 891, matt:
292 mm H x 197 mm B x 90,4 mm D
Galler, matt: 332 mm × 237 mm
Matt for hallet i vaggen: 295 mm x 201 mm
Virtually Invisible 691, matt:
220mm× 146mm× 82mm
Galler, matt: 260 mm × 186 mm
Matt for hallet i vaggen: 224mm× 150mm
Vikt
Virtually Invisible® 891: 2,37 kg var
Virtually Invisible 691: 1,5 kg var
