| 产品类型 | 嵌入式墙面扬声器 |
| 品牌 | Bose |
| 型号 | Virtually Invisible 891 |
| 尺寸（高 x 宽 x 深） | 292 x 197 x 90.4 毫米 |
| 格栅尺寸 | 332 x 237 毫米 |
| 墙面开孔尺寸 | 295 x 201 毫米 |
| 单个重量 | 2.3 千克 |
| 额定功率 (IEC) | 连续功率 50 W，阻抗 6 欧姆 |
| 标称阻抗 | 6 欧姆 |
| 推荐放大器功率 | 每声道 10 至 100 W，阻抗 4 至 8 欧姆 |
| 高音单元 | 2 x 25.4 毫米 (球顶) |
| 低音单元 | 178 毫米高效能 |
| 推荐线径 | 18 AWG (6 米) 至 12 AWG (27 米) |
| 供电方式 | 无源（需外接放大器） |
| 使用场所 | 仅限室内 |
| 安装方式 | 嵌入式安装于墙面（木结构或类似结构） |
| 随附配件 | 2 个扬声器，2 个格栅，模板 |
| 可选配件 | 未完工建筑的预埋套件 |
| 维护 | 用柔软干布擦拭；格栅可用乳胶漆或稀释油性漆喷涂 |
| 保修 | 有限保修（参见注册卡） |
| 客户服务 | owners.Bose.com 或包装内的地址列表 |
| 合规性 | 1999/5/EC 指令及适用的欧盟指令 |
常见问题 - Virtually Invisible 89 BOSE
用户关于以下问题的提问 Virtually Invisible 89 BOSE
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 扬声器 免费PDF格式！查找您的手册 Virtually Invisible 89 - BOSE 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Virtually Invisible 89 品牌 BOSE.
用户手册 Virtually Invisible 89 BOSE
- 女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的女的
5.
n
- 13
- 1
3.
nnaanw
1.
HNTUW: aonnnnnaaannn ananennnnnnaan
Virtually Invisible 691
yannnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
- llyennuu nuanlvwntulnui
WANING: Wnlaunulwwnlauonlauon
Virtually Invisible 691
n
zununrnnnnaaannnnaaanwaaanwn
Virtually Invisible 691
mnnnnaa
Bose
- 委录和各一的早范性上型的，将到用，自
- 我們の Bose® 制作は現在，請，連営及実際規定を調高。請您為之服務。您使用完畢之日起，請勿再使用。任何其他方式，皆會損失。請您在使用前先檢查所有設備是否正常。如果發現有問題，請對設備進行維護。
- 木戦還凜鍾壺藥藻藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藥藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻
孕的：
1.本自中日
2.本志登台至
3.本品的规格及说明书
4. 我們請問你，如何選擇最佳的時間。
5.本简信自用自
6. 该主合同的主合同之附注如下：
7. 帮援能自卡，不响，其能不向，且不为，能为，能为，能为（中）
8. 库式库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库库
此三日，日本的国税局将对国内各州、市和各地区进行检查。
Bose Corporation是iEJ99/5/EC及目
M的，EEUZH
1950年，日本在联合国安理会中被选举为“世界贸易中心”，成为国际社会的中心。
全
Virtually Invisible 891 足不 691 勃用 691 勃用 691 勃用 691 勃用 691 勃用 691 勃用 691 勃用 691 勃用 691 勃用 691 勃用 691 勃用 691 勃用 691 勃用 69
J 4
4
SfF 4
4
马关都司音在国中
S形列
5
5
SfiK sel 6
- 16
蘭R製及號
7
默斯
- 7
7
吉德
Virtually Invisible® 891 히는 691 <|im_start|>assistant 敲敲啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪啪
Bose® Virtually Invisible® 891 足下 691 勺用 期日制 母儿开是
新
主信S承制国主当到自
- 唯一的，本版为读者所欲。
- 那明，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的，用的
S形詞の語語の用法
- 奉国之君，以臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，而臣之能，
3.
suiK
- SπfKf的btaaJgRnIeJF
山：S司KJ 2
Virtually Invisible 691
主的：告，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，,。
- 1
首：
Virtually Invisible 691
上
这便是 费用的性质。
上
Virtually Invisible® 691 プ��む
上
上，Bose是的，有和无的。
- 洛佩斯はしだは発日の広奨用広即人は音相社スフレーヤ策が、広奨用広は一、スフレーヤ策が和検対結果を発示。
- 二、上式中， A 为 A 的系数， B 为 B 的系数。
注释
注释：
哈 咩自 日 是在 国 之的，Bose®M可
夫SπFJK的末云I互H 哉是，德士贝，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，书，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書，書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書,書
自新海正有如，责云韵，私，至云，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，,。
GOALSHOOT
SisTbSAuHaeRanHtuaHdoumL:
- owners.Bose.com等[1]
- Bose 这套 陆吉斯 选题用 阅读的语句。
续表
SsTnEeRnEeHbCmEeF 1.
此请用中请完的最保是无，有式，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，自，白
기류명부
高
其 士
10-100W/4~80
Virtually Invisible® 891:50W IEC 近身前伸肘衣，6袋
Virtually Invisible® 891 即：
上列尺寸： 332mm H×237mmW
兵用 295mmH× 201mmW
Virtually Invisible 691 午：
脚明 g 甲： 224mmH× 150mmW
华
Virtually Invisible® 891: 2.37kg
Virtually Invisible® 691:acious1.5kg
请仔细阅读本用户指南，并将其保存以供日后参考。
警告：
- 请勿将明火火源（如点燃的蜡烛）置于本产品上或靠近本产品。
- 在使用所有 Bose 产品时，必须遵守当地、州、联邦和行业规范。安装人员有责任确保扬声器安装和系统安装都符合适用的建筑法规，包括当地的建筑法规和规定。
- 不安全地壁挂或悬挂重物会导致严重的人身伤害和设备损坏。安装人员需要负责评估所用安装方法的可靠性。
小心：
- 这些扬声器未设计用于在天花板上安装，也不建议安装在此位置。
- 本产品不是为在空气调节稳压层中使用而设计的。
请在着手进行此安装前查阅当地的建筑规范。 - 请参阅产品外壳上有关安全的标记。
- 请不要改装扬声器或配件。未经授权的改装可能会对系统的安全性、合规性和性能造成负面影响。
- 请务必按照本指南中的安装说明使所有绝缘材料都远离扬声器。
警告：包含小部件，可能导致窒息危险。不适合3岁以下的儿童使用。
警告：本产品含有磁性材料。如果怀疑此产品会影响植入医疗设备的运行，请咨询医生。
注意：必须在室内使用本产品。在室外、旅游汽车或船舶上使用本产品均不符合本产品的设计或测试初衷。
重要安全性指示
- 请阅读这些指示。
- 请保留这些指示。
3.请注意所有警告。
4.请遵守所有指示。 - 请勿在水附近使用本设备。
- 请按照制造商的说明安装。
- 请勿安装在靠近任何热源旁，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括扩音器）。
- 只能使用制造商指定的附件/配件。
| 有毒或有害物质或元素的名称及成分 | ||||||
| 有毒或有害物质和元素 | ||||||
| 零件名称 | 铅(Pb)汞(Hg)镉(Cd) | 六价铬(CR(VI)) | 多溴化联苯(PBB) | 多溴二苯醚(PBDE) | ||
| 印刷电路板 | XO O O O O | |||||
| 金属零件 | XO O O O O | |||||
| 塑料零件 | O O O O O O | |||||
| 扬声器 | XO O O O O | |||||
| 线缆 | XO O O O O | |||||
| 此表格符合S.J/T 11364标准。O:表示此零件中所有同类物质包含的有毒或有害物质低于GB/T 26572中的限定要求。 | ||||||
| X:表示此零件使用的同类物质中至少有一种包含的有毒或有害物质高于GB/T 26572中的限定要求 | ||||||
此标志表示本产品不得作为生活垃圾丢弃，必须送至相关回收部门循环利用。适当的处理和回收有助于保护自然资源、人类健康以及自然环境。想了解更多有关本产品和回收的信息，请与当地民政部门、处理服务部或购买本产品的商店联系。
Bose Corporation在此声明，本产品严格遵守1999/5/EC指令和其他所有适用的欧盟指令要求中的基本要求和其他相关规定。您可以从下列位置找到完整的符合声明：www.Bose.com/compliance。
中国进口商：Bose电子（上海）有限公司，中国（上海）自由贸易试验区，日樱北路353号，9号厂房C部
欧洲进口商：Bose GP, Castleblayney Road, Carrickmacross, Ireland 台湾进口商：Bose 台湾分公司，105台北市民生东路三段131号环球商业大楼905室。
请填写以下内容，留作记录：
型号：
序列号：
购买日期：
建议您将发票和本用户指南保存在一起。
生产日期：
序列号中第一位粗体数字表示生产年份；“5”表示2005年或2015年。
简介
Virtually Invisible 891 或 691 入墙式扬声器简介
开箱 4
推荐工具 4
扬声器连接线规格 4
4
在未完工程中安装 4
安装扬声器
切割扬声器孔 5
连接扬声器接线 5
安装扬声器 6
连接格栅板 6
维护与保养
故障诊断 7
配件 7
客户服务 7
有限质保 7
技术信息 7

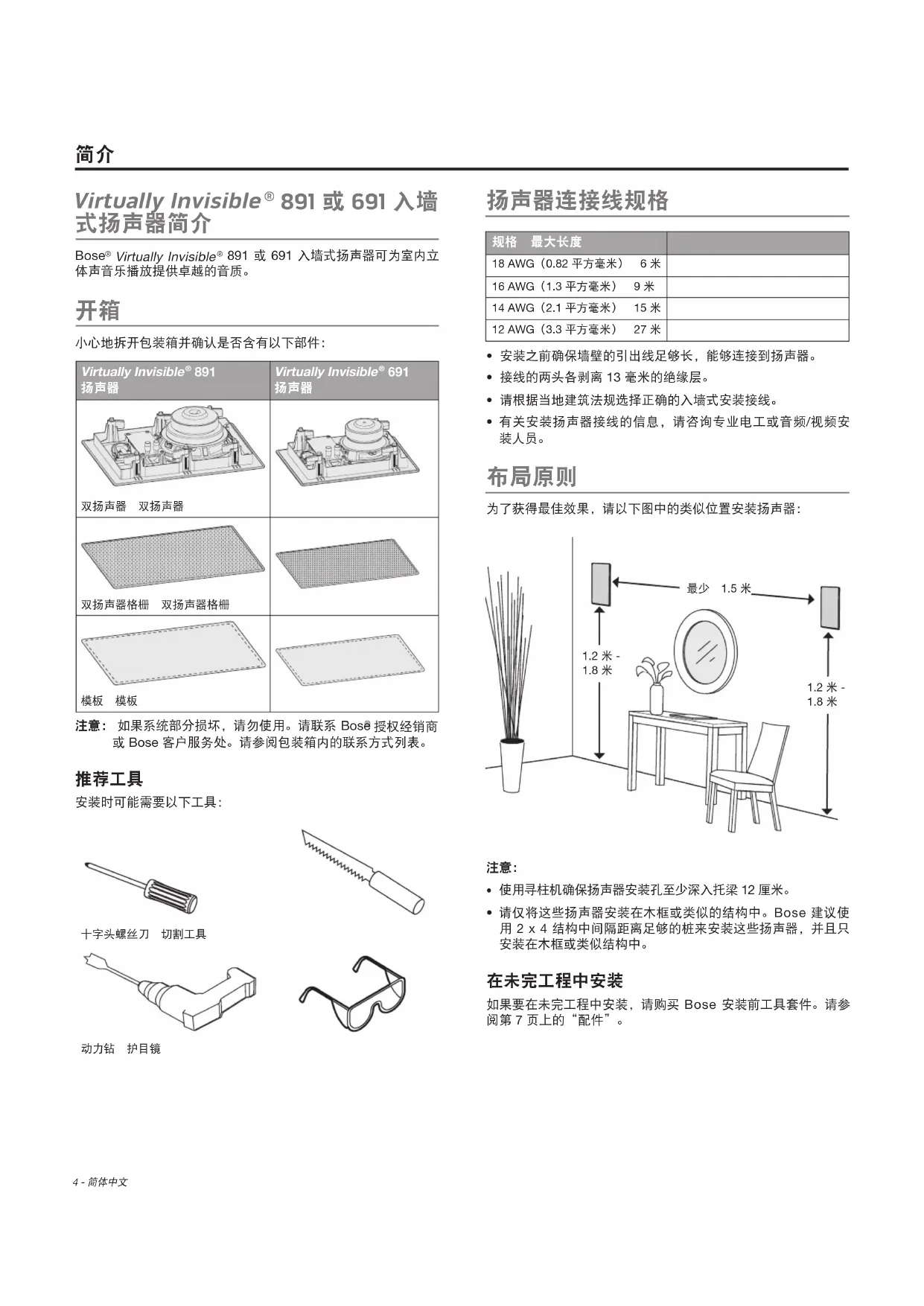

简介
Virtually Invisible® 891 或 691 入墙式扬声器简介
Bose® Virtually Invisible® 891 或 691 入墙式扬声器可为室内立体声音乐播放提供卓越的音质。
开箱
小心地拆开包装箱并确认是否含有以下部件：
| Virtually Invisible® 891 扬声器 | Virtually Invisible® 691 扬声器 |
| 双扬声器 双扬声器 | |
| 双扬声器格栅 双扬声器格栅 | |
| 模板 模板 |
注意：如果系统部分损坏，请勿使用。请联系Bose授权经销商或Bose客户服务处。请参阅包装箱内的联系方式列表。

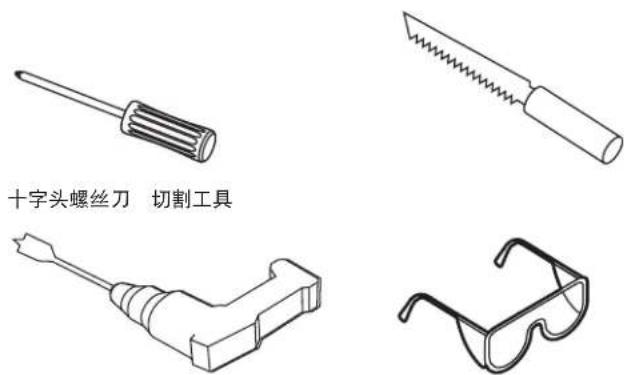

推荐工具
安装时可能需要以下工具：
动力钻 护目镜
扬声器连接线规格
| 规格 最大长度 | |
| 18 AWG (0.82 平方毫米) 6 米 | |
| 16 AWG (1.3 平方毫米) 9 米 | |
| 14 AWG (2.1 平方毫米) 15 米 | |
| 12 AWG (3.3 平方毫米) 27 米 |
- 安装之前确保墙壁的引出线足够长，能够连接到扬声器。
- 接线的两头各剥离13毫米的绝缘层。
- 请根据当地建筑法规选择正确的入墙式安装接线。
- 有关安装扬声器接线的信息，请咨询专业电工或音频/视频安装人员。

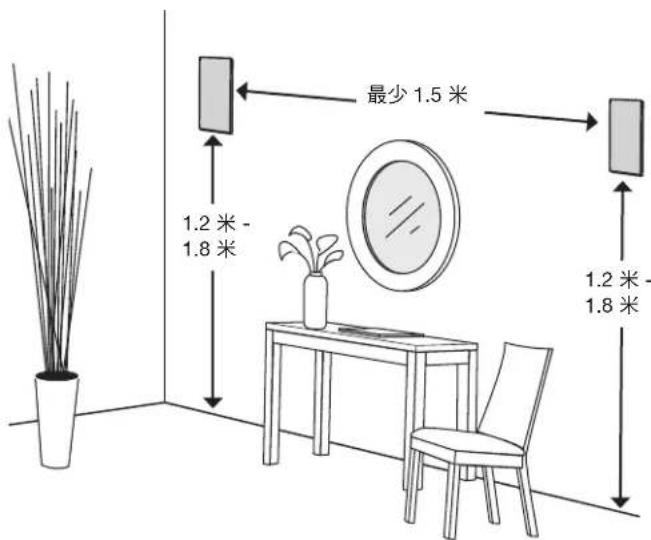

布局原则
为了获得最佳效果，请以下图中的类似位置安装扬声器：
注意：
- 使用寻柱机确保扬声器安装孔至少深入托梁12厘米。
- 请仅将这些扬声器安装在木框或类似的结构中。Bose建议使用 2 × 4 结构中间隔距离足够的桩来安装这些扬声器，并且只安装在木框或类似结构中。
在未完工程中安装
如果要在未完工程中安装，请购买 Bose 安装前工具套件。请参阅第 7 页上的“配件”。
切割扬声器孔

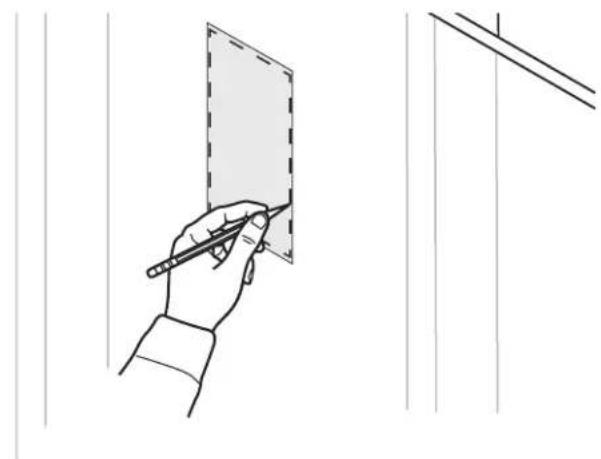

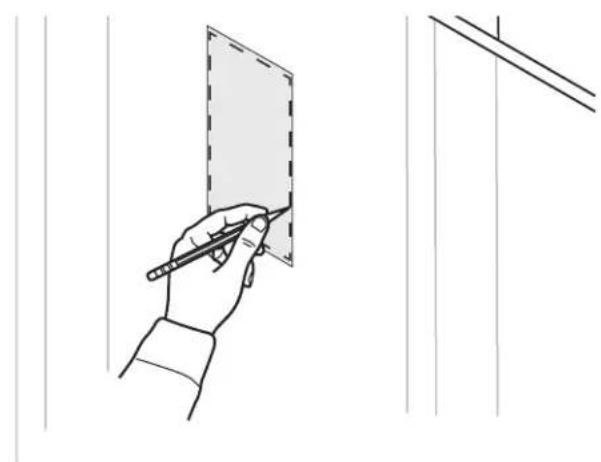

- 在安装扬声器的位置画下模板的轮廓线。
警告：画线时不要切入表面，以免损坏背面的电线或管道等，造成安全隐患。如果您对自己安装此扬声器的能力没有把握，请联系一位专业安装人员。

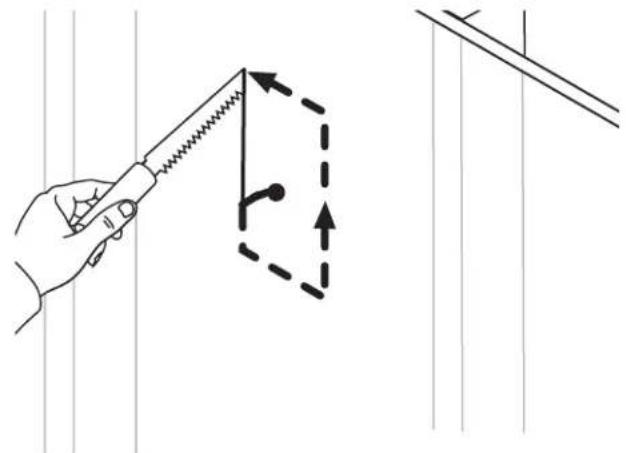

- 在模板轮廓区域钻一个孔以足够插入切割工具。

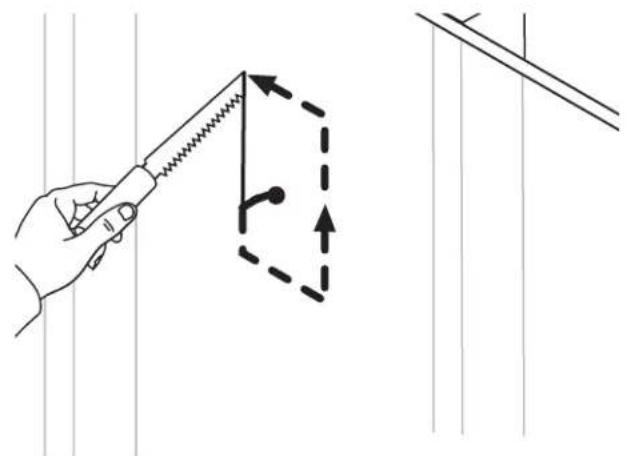

- 沿轮廓线切割。
- 取下切掉的部分。
- 清除孔周围任何撕开或粗糙的材料。

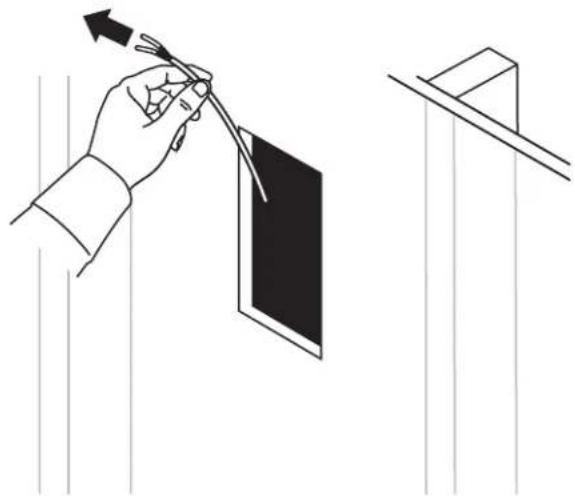

连接扬声器接线

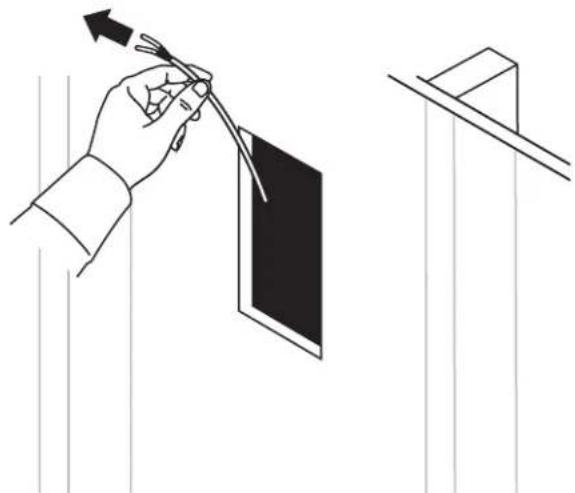

- 将扬声器接线拉出至少36厘米。从您站立的地方拉出足够的接线以连接扬声器。

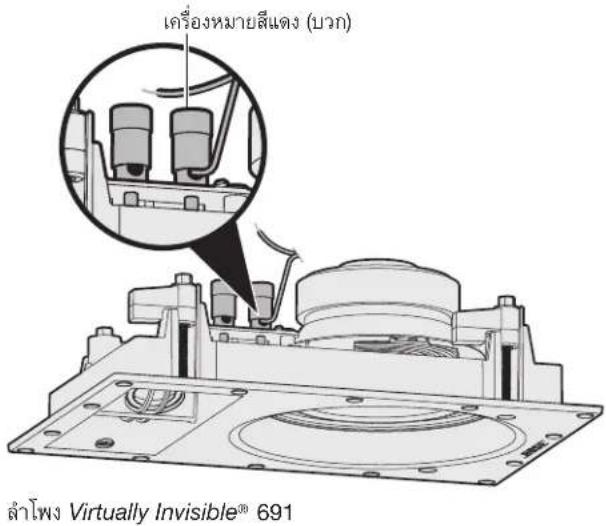

- 将火线连接到扬声器上的红色接头。注意：接头颜色标识位于接头的顶端。
- 将零线连接到扬声器上的黑色接头。

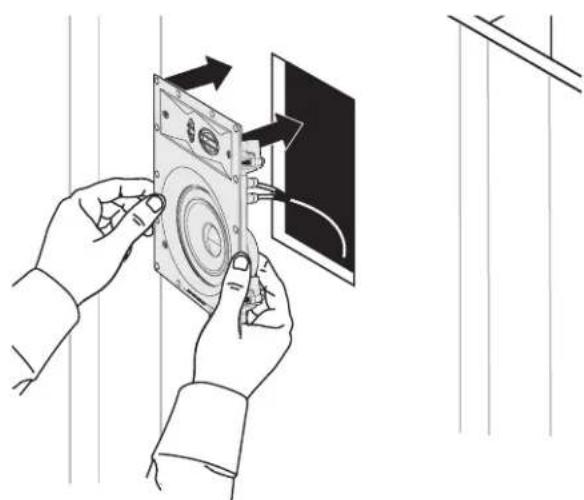

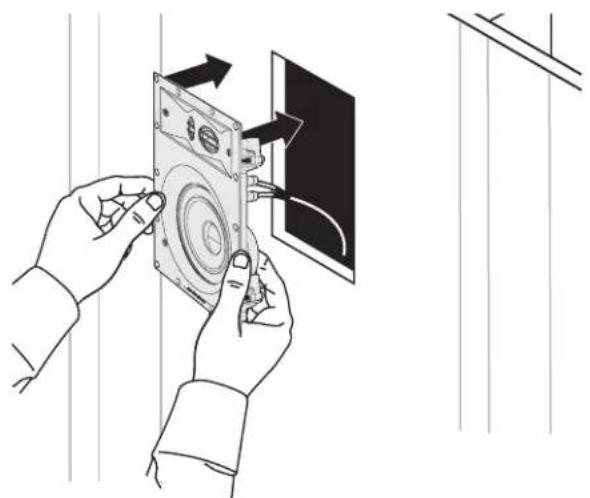

安装扬声器
1.握住外缘，将扬声器插入孔中。
注意：不要按压扬声器正面的两个小驱动单元。这会损坏扬声器。
Virtually Invisible 691 扬声器
小心：某些形式的绝缘材料（例如：马鬃灰泥、报纸、纤维素或任何开炉材料）可能会招致引燃风险。确保使所有绝缘材料远离扬声器。

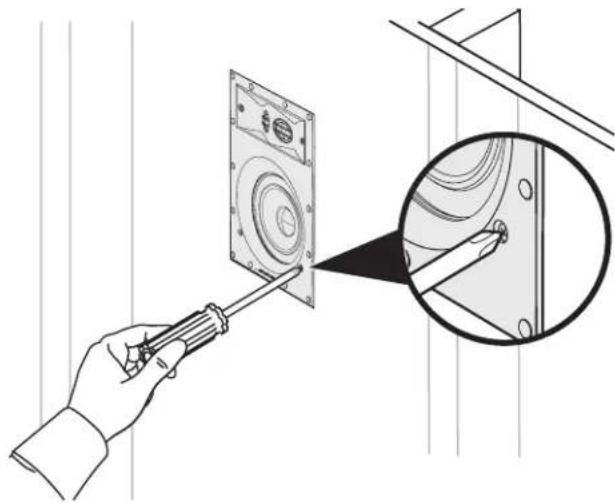

- 使用十字头螺丝刀拧紧所有固定螺丝。
注意：如果使用动力钻，请选择最低扭矩设置。
Virtually Invisible® 691 扬声器

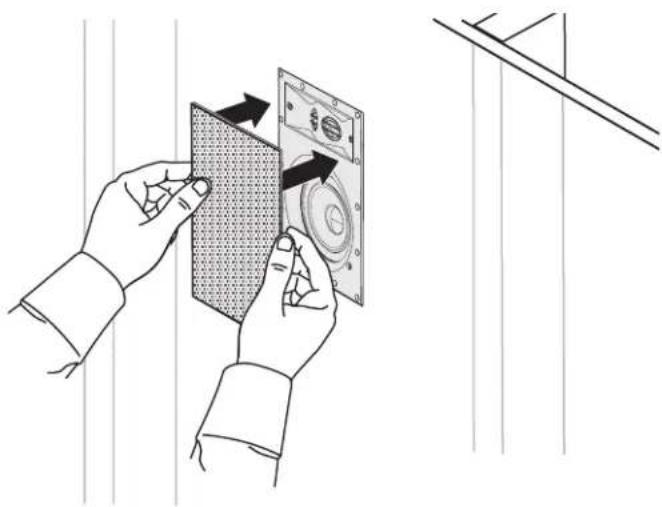

连接格栅板
格栅具有磁性，吸附到扬声器边缘上。将格栅安装到扬声器上。
Virtually Invisible® 691 扬声器
为格栅板上漆
在安装格栅之前，可以先对格栅上漆。Bose不对非工用漆料的粘着质量或光洁度负责。
- 在使用虹吸供料喷枪喷漆时，建筑乳胶漆或油基漆必须进行稀释。请参阅附随喷漆枪提供的用户指南了解相关原则。
- 请小心使用会导致格栅穿孔的尖锐工具清除油漆结块，否则会损坏格栅。
故障诊断
| 问题 措施 | |
| 扬声器没有声音 | ·确保扬声器线缆未与扬声器或接收器/放大器断开连接。·检查您接收器/放大器上的设置。有关设置说明,请参阅接收器/放大器用户指南。·如果您接收器/放大器的另一组音频输出上连接了其它立体声扬声器,请选择正确的A或B扬声器设置,使之与您的扬声器所连接的A或B输出相符。 |
| 仅一个扬声器有声音 | ·将您接收器/放大器上的平衡控件置中。·确保接收器/放大器上的火线和零线端头没有连通。·从该接收器/放大器声道上断开连接线,将其重新连接到另一个声道上。·确保在两个扬声器相连接的地方接收器/放大器上的火线和零线端头未连通。·断开一个扬声器的接线并重新连接到另一个扬声器上。如此若扬声器恢复正常,则您的扬声器需要维修。请参阅包装箱内的联系方式列表。·如果这些诊断方法不能解决问题,请替换并重新安装扬声器接线。 |
| 低音/高音较弱 | ·调整您接收器/放大器上的音调平衡设置。·确保扬声器安装架与墙面之间没有间隙。·交换接收器/放大器上正负极端头上的接线。·从该接收器/放大器声道上断开连接线,将其重新连接到另一个声道上。 |
| 扬声器发出静电声/噪声 | ·确保接线良好,并牢固连接到扬声器,接收器/放大器没有经过端头相互连通。·将音乐源正确连接到接收器/放大器。·请参阅“仅一个扬声器有声音”。 |
配件
对于未完工程，请使用Bose安装前工具套件。
该套件包含两个扬声器的部件，用于在托梁就位后添加墙板前进行安装。安装后，该套件为每个扬声器保留一个空间，并会指示在墙板的什么位置钻扬声器孔。
有关更多信息或要订购附件，请联系Bose客服。请参阅包装箱内的联系方式列表。
客户服务
有关使用系统的其他帮助：
- 访问 owners.Bose.com
- 请联系 Bose 客户服务处。请参阅包装箱内的联系方式列表。
有限质保
系统受有限担保保护。包装箱中随附的产品登记卡上提供了有限质保的详细内容。有关如何登记的说明，请参见产品注册卡。未进行注册并不影响您的有限质保权利。
此产品的质保信息不适用于澳大利亚和新西兰。请访问www.Bose.com.au/warranty或www.Bose.co.nz/warranty网站，了解澳大利亚和新西兰适用的质保信息。
技术信息
兼容性
兼容每声道
10-100W或4到8欧姆的放大器或接收器
Virtually Invisible 891:50W IEC 连续承受功率；额定阻抗6欧姆
Virtually Invisible® 691:50W IEC 连续承受功率；额定阻抗8欧姆
Virtually Invisible® 891 驱动组合件：
两个以阵列形式配置的25.4毫米半球高音喇叭一个178毫米high-excursion低音扩音器
Virtually Invisible 691 驱动组合件：
两个以阵列形式配置的19毫米半球高音喇叭一个127毫米high-excursion低音扩音器
Virtually Invisible® 891 尺寸：
292毫米高×197毫米宽×90.4毫米长
格栅尺寸：332毫米高×237毫米宽
墙孔尺寸：295毫米高×201毫米宽
Virtually Invisible® 691 尺寸：
220毫米高 × 146 毫米宽 × 82 毫米长
格栅尺寸：260毫米高×186毫米宽
墙孔尺寸：224毫米高×150毫米宽
重量
Virtually Invisible® 891: 每个重2.37公斤
Virtually Invisible® 691: 每个 1.5 公斤
請仔細閱讀本使用者指南，並將其儲存以供日後參考。
警告：
·請勿將明火火源（如點燃的螢爛）置於本產品上或靠近本產品。
- 在使用所有 Bose 產品時，必須遵守當地、州、聯邦和行業規範。安裝人員有責任確保揚聲器安裝和系統安裝都符合適用的建築法規，包括當地的建築法規和規定。
- 不安全地壁掛或懸掛重物會導致嚴重的人身傷害和設備損壞。
安裝人員需要負責評估所用安裝方法的可靠性。
小心：
·這些揚聲器未設計用於在天花板上安裝，也不建議安裝在此位置。
- 本產品不是為在空氣調節穩壓層中使用而設計的。
·請在著手進行此安裝前查閱當地的建築規範。
·請參閱產品外殼上有關安全的標記。
·請不要改裝揚聲器或配件。未經授權的改裝可能會對安全性、合規性和系統效能造成負面影響。
·請務必按照本指南中的安裝說明使所有絕緣材料都遠離揚聲器。
警告：包含小部件，可能導致窒息危險。不適合3歲以下的兒童使用。
警告：本產品含有磁性材料。如果懷疑此產品會影響植入醫療設備的運行，請諮詢醫生。
備註：必須在室內使用本產品。在室外、旅遊汽車或船舶上使用本產品均不符合本產品的設計或測試初衷。
重要安全性指示
- 閱讀這些指示。
- 保留這些指示。
3.注意所有警告。 - 請遵守所有指示。
- 不要在水邊使用此裝置。
6.請按照製造商的說明安裝。 - 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝置（包括擴音器）。
- 只能使用製造商指定的附件/配件。
| 有毒或有害物质或元素的名稱及成分 | ||||||
| 有毒或有害物质或元素 | ||||||
| 零件名稱 | 鉛(Pb) | 汞(Hg) | 鎘(Cd) | 六價鉻(CR(VI)) | 多溴化聯苯(PBB) | 多溴二苯醚(PBDE) |
| 列印電路板 | XO | O O O O | ||||
| 金屬零件 | XO | O O O O | ||||
| 塑膠零件 | O O | O O O O | ||||
| 揚聲器 | XO | O O O O | ||||
| 連接線 | XO | O O O O | ||||
| 此表格符合 SJ/T 11364 標準。 O: 表示此零件中所有同類物質包含的有毒或有害物質低於 GB/T 26572 中的限定要求。 | ||||||
| X: 表示此零件使用的同類物質中至少有一種包含的有毒或有害物質高於GB/T 26572 中的限定要求。 | ||||||
此標誌表示本產品不得作為生活垃圾丟棄，必須送至相關回收部門循環利用。適當的處理和回收有助於保護自然资源、人類健康以及自然環境。想了解更多有關本產品和回收的資訊，請與當地民政部門、處理服務部或購買本產品的商店聯絡。
Bose Corporation 在此聲明本產品嚴格遵守 1999/5/EC 指令和其他所有適用於歐盟指令要求中的基本要求和其他相關規定。您可以從以下位置找到完整的符合聲明：www.Bose.com/compliance
中國進口商：Bose電子（上海）有限公司，中國（上海）自由貿易試驗區，日櫻北路353號，9號廠房C部
欧洲進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
台湾進口商：Bose 台湾分公司，105台北市民生東路三段131號環球商業大樓905室。
請填寫以下內容，留作記錄：
型號：
序號：
購買日期：
建議您將發票和本使用者指南保存在一起。
生產日期：
序號中第一位粗體數字表示生產年份；「5」表示2005年或2015年。
簡介
Virtually Invisible® 891 或 691 入牆式揚聲器簡介
開箱 4
推荐工具 4
揚聲器連接線規格 4
4
在未完工程中安装 4
安装揚聲器
切割揚聲器孔 5
連接揚聲器接線 5
6
連接格栅板 6
維護與保養
疑難排解 7
配件 7
客户服務 7
有限質保 7
技術資訊 7
Virtually Invisible® 891 或 691 入牆式揚聲器簡介
Bose® Virtually Invisible® 891 或 691 入牆式揚聲器可為室內身歷聲音樂播放提供卓越的音質。
開箱
小心地拆開包裝箱並確認是否含有以下部件：
| Virtually Invisible® 891 揚聲器 | Virtually Invisible® 691 揚聲器 |
| 雙揚聲器 双揚聲器 | |
| 雙揚聲器格栅 双揚聲器格栅 | |
| 範本 節本 |
備註：如果系統部分損壞，請勿使用。請立即聯絡 Bose 授權經銷商，或聯絡 Bose 客戶服務處。請參閱包裝箱內的連絡方式清單。

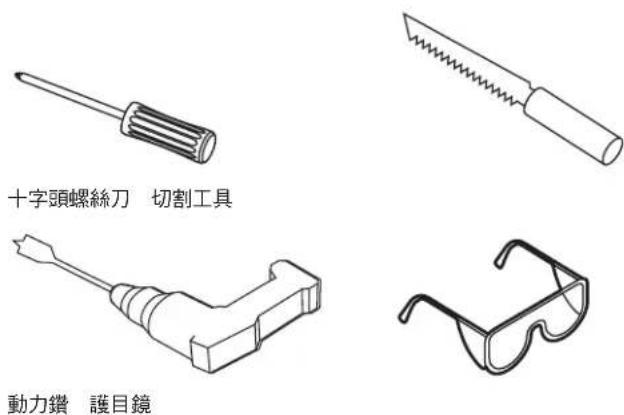

推薦工具
安裝時可能需要以下工具：
揚聲器連接線規格
| 規格 最大長度 | |
| 18 AWG (0.82 平方公釐) 6 米 | |
| 16 AWG (1.3 平方公釐) 9 米 | |
| 14 AWG (2.1 平方公釐) 15 米 | |
| 12 AWG (3.3 平方公釐) 27 米 |
- 安裝之前確保牆壁的引出線足夠長，能夠連接到揚聲器。
- 接線的兩頭各剝離13公釐的絕緣層。
·請根據當地建築法規選擇正確的入牆式安裝接線。
·有關安裝揚聲器接線的資訊，請諮詢專業電工或音訊/視訊安裝人員。
佈局原則
為了獲得最佳效果，請以下圖中的類似位置安裝揚聲器：
備註：
- 使用尋柱機確保揚聲器安裝孔至少深入託梁12公分。
·請僅將這些揚聲器安裝在木框或類似的結構中。Bose建議使用 2× 4 結構中間隔距離足夠的椅來安裝這些揚聲器，並且只安裝在木框或類似結構中。
在未完工程中安装
如果要在未完工程中安裝，請購買 Bose 安裝前工具套件。請參閱第 7 頁上的「配件」。
切割揚聲器孔
- 在安裝揚聲器的位置畫下範本的輪廓線。
警告：畫線時不要切入表面，以免損壞背面的電線或管道等，造成安全隱患。如果您對自己安裝此揚聲器的能力沒有把握，請聯絡一位專業安裝人員。
- 在範本輪廓區域鑰一個孔以足夠插入切割工具。
- 沿輪廓線切割。
- 取下切掉的部分。
- 清除孔周圍任何撕開或粗糙的材料。

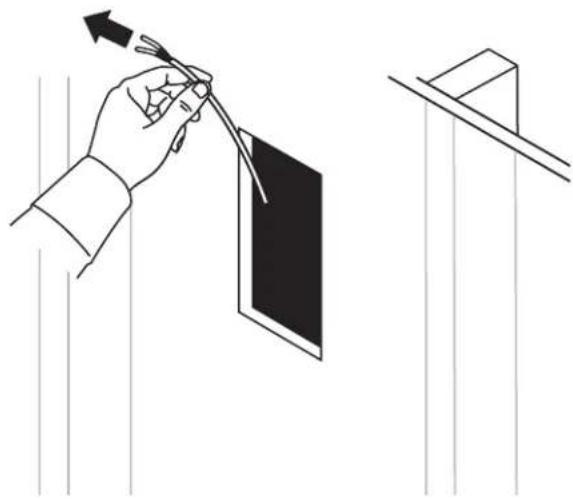

連接揚聲器接線
- 將揚聲器接線拉出至少36公分。從您站立的地方拉出足夠的接線以連接揚聲器。

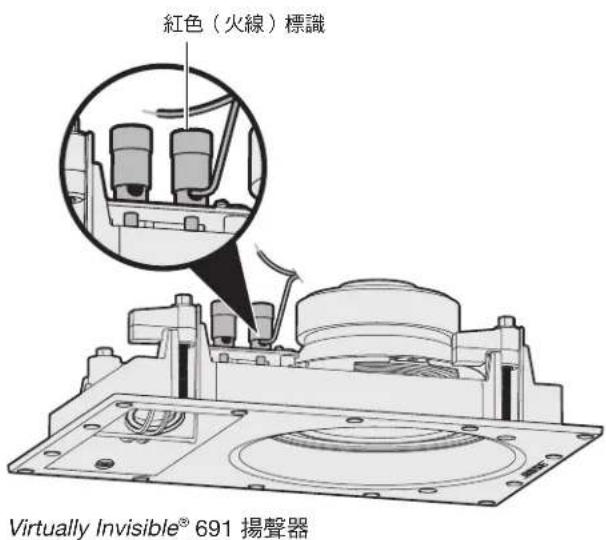

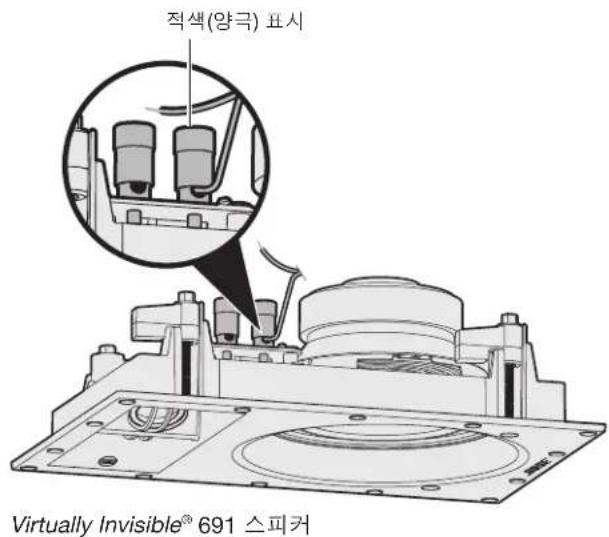

- 將火線連接到揚聲器上的紅色接頭。 備註：接頭顏色標識位於接頭的頂端。
- 將零線連接到揚聲器上的黑色接頭。

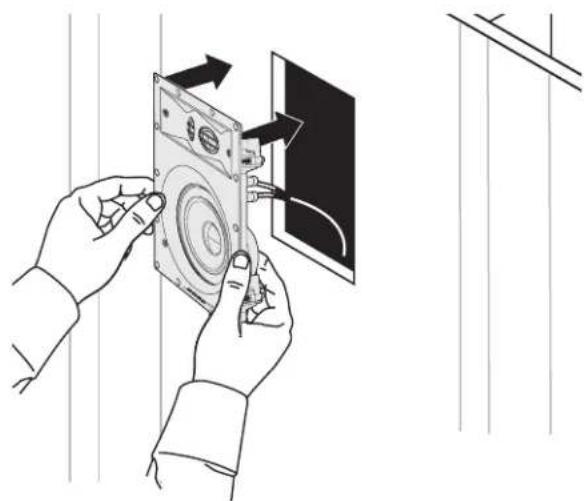

安装揚聲器
- 握住外缘，将揚聲器插入孔中。
備註：不要按壓揚聲器正面的兩個小驅動單元。這會損壞揚聲器。
Virtually Invisible 691 揭聲器
小心：某些形式的絕緣材料（例如：馬鬃灰泥、報紙、纖維素或任何開爐材料）可能會招致引燃風險。確保使所有絕緣材料遠離揚聲器。

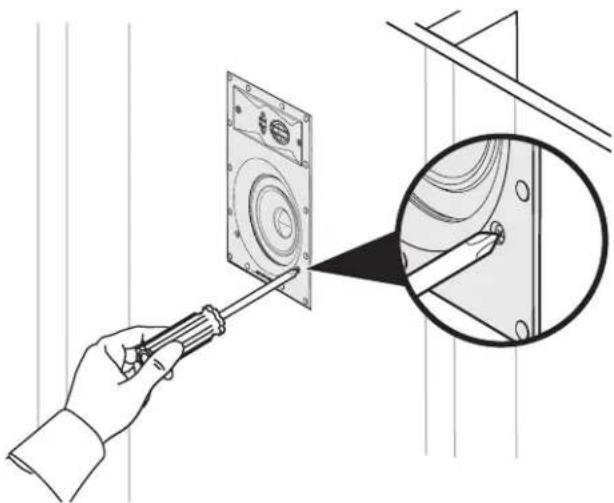

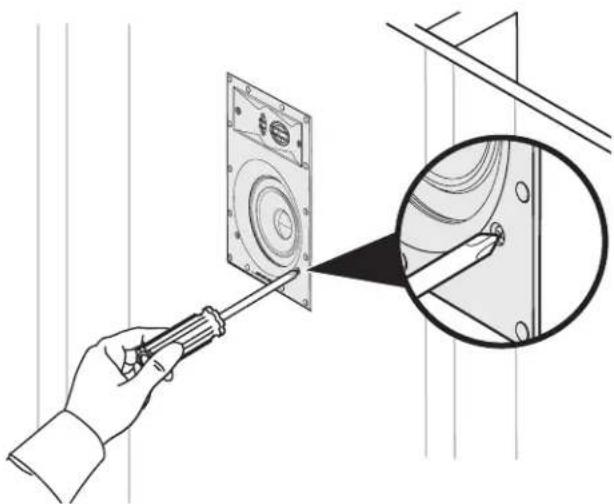

- 使用十字頭螺絲刀擰緊所有固定螺絲。
備註：如果使用動力鑽，請選擇最低扭矩設定。
Virtually Invisible 691 握聲器

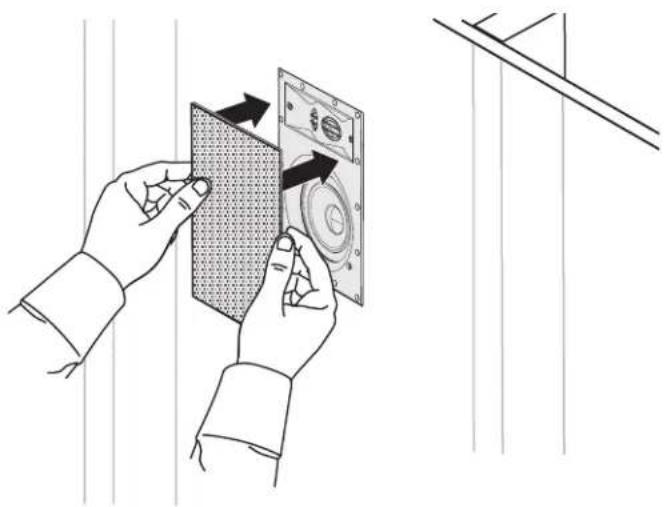

連接格栅板
格柵具有磁性，吸附到揚聲器邊緣上。將格柵安裝到揚聲器上。
Virtually Invisible® 691 握聲器
為格栅板上漆
在安裝格柵之前，可以先對格柵上漆。Bose®不對非工用漆料的粘著品質或光潔度負責。
- 在使用虹吸供料噴槍噴漆時，建築乳膠漆或油基漆必須進行稀釋。請參閱附隨噴漆槍提供的使用者指南了解相關原則。
- 請小心使用會導致格栅穿孔的尖銳工具清除油漆結塊，否則會損壞格栅。
疑难排解
| 問題 措施 | |
| 揚聲器沒有聲音 | ·確保揚聲器線綫未與揚聲器或接收器/放大器斷開連接。 ·檢查您接收器/放大器上的設定。有關設定說明，請參閱接收器/放大器使用者指南。 ·如果您接收器/放大器的另一組音訊輸出上連接了其它身歷聲揚聲器，請選擇正確的A或B揚聲器設定，使之與您的揚聲器所連接的A或B輸出相符。 |
| 僅一個揚聲器有聲音 | ·將您接收器/放大器上的平衡控制項置中。 ·確保接收器/放大器上的火線和零線端頭沒有連通。 ·從該接收器/放大器聲道上斷開連接線，將其重新連接到另一個聲道上。 ·確保在兩個揚聲器相連接的地方接收器/放大器上的火線和零線端頭未連通。 ·斷開一個揚聲器的接線並重新連接到另一個揚聲器上。如此若揚聲器恢復正常，則您的揚聲器需要維修。請參閱包裝箱內的連絡方式清單。 ·如果這些診斷方法不能解決問題，請替換並重新安裝揚聲器接線。 |
| 低音/高音較弱 | ·調整您接收器/放大器上的音調平衡設定。 ·確保揚聲器安裝架與牆面之間沒有間隙。 ·交換接收器/放大器上正負極端頭上的接線。 ·從該接收器/放大器聲道上斷開連接線，將其重新連接到另一個聲道上。 |
| 揚聲器發出靜電聲/雜訊 | ·確保接線良好，並牢固連接到揚聲器，接收器/放大器沒有經過端頭相互連通。 ·將音樂源正確連接到接收器/放大器。 ·請參閱「僅一個揚聲器有聲音」。 |
配件
對於未完工程，請使用 Bose® 安裝前工具套件。
該套件包含兩個揚聲器的部件，用於在托梁就位後新增牆板前進行安裝。安裝後，該套件為每個揚聲器保留一個空間，並會指示在牆板的什麼位置鑽揚聲器孔。
有關更多資訊或要訂購配件，請聯絡 Bose 客服。請參閱包裝箱內的連絡方式清單。
客户服务
有關使用系統的其他說明：
·訪問 owners.Bose.com
- 請聯絡 Bose 客戶服務處。請參閱包裝箱內的連絡方式清單。
有限質保
系統受有限擔保保護。包裝箱中隨附的產品登記卡上提供了有限質保的詳細內容。有關如何登記的說明，請參見產品註冊卡。未進行註冊並不影響您的保修期權利。
本產品的質保資訊並不適用於澳大利亞和紐西蘭。請瀏覽www.Bose.com.au/warranty或www.Bose.co.nz/warranty網站，了解澳大利亞和紐西蘭適用的質保資訊。
技術資訊
相容性
相容每聲道
10-100W或4到8歐姆的放大器或接收器
Virtually Invisible® 891:50W IEC 連續承受功率；額定阻抗6歐姆
Virtually Invisible® 691:50W IEC 連續承受功率；額定阻抗8歐姆
兩個以陣列形式配置的25.4公釐半球高音喇叭
一個178公釐high-excursion低音擴音器
Virtually Invisible® 691 驅動組合件：
兩個以陣列形式配置的19公釐半球高音喇叭
一個127公釐high-excursion低音擴音器
Virtually Invisible® 891尺寸：
292公釐×197公釐冤×90.4公釐長
格栅尺寸：332公釐高×237公釐宽
牆孔尺寸：295公釐高×201公釐寬
Virtually Invisible® 691尺寸：
220公釐高×146公釐寬×82公釐長
格栅尺寸：260公釐高×186公釐宽
牆孔尺寸：224公釐高×150公釐寬
重量
Virtually Invisible® 891：每個重2.37公斤
Virtually Invisible®691：每個1.5公斤
注記：This製品是室内專用機器械。屋外、RV車內、船上等都使用，所以設計得很好。
安全上的留意項目
10 100W （各子一/二： 4 8
Virtually Invisible® 891のド现代农业ト：
25.4 mm(1")×2
八伊克斯力一神一178mm (7^n)× 1
日 L 尔 的 外形寸法： 332~mm （H）×237mm(W)
開口部の寸法：295 mm (H) × 201 mm (W)
Virtually Invisible® 691の外形寸法:
