Virtually Invisible 89 - Kaiuttimet BOSE - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi Virtually Invisible 89 BOSE PDF-muodossa.
| Tuotetyyppi | Seinäasennettavat kaiuttimet (In-Wall) |
| Merkki | Bose |
| Malli | Virtually Invisible 891 |
| Mitat (K x L x S) | 292 x 197 x 90,4 mm |
| Säleikön mitat | 332 x 237 mm |
| Seinäreiän mitat | 295 x 201 mm |
| Paino | 2,3 kg |
| Sallittu teho (IEC) | 50 W jatkuva 6 ohmilla |
| Nimellisimpedanssi | 6 ohmia |
| Suositeltu vahvistin | 10–100 W kanavaa kohti, 4–8 ohmia |
| Diskanttikaiuttimet | 2 x 25,4 mm (kupoli) |
| Bassokaiutin | 178 mm korkea hyötysuhde |
| Suositeltu kaapelin poikkipinta | 18 AWG (6 m) – 12 AWG (27 m) |
| Virtalähde | Passiivinen (tarvitsee ulkoisen vahvistimen) |
| Käyttö | Vain sisäkäyttöön |
| Asennus | Upotettu seinään (puurakenne tai vastaava) |
| Mukana tulevat tarvikkeet | 2 kaiutinta, 2 säleikköä, malli |
| Lisävarusteet | Rough-in-sarja keskeneräiseen rakennukseen |
| Huolto | Puhdista pehmeällä, kuivalla liinalla; säleikkö voidaan maalata laimennetulla lateksi- tai öljymaalilla |
| Takuu | Rajoitettu takuu (katso rekisteröintikortti) |
| Asiakaspalvelu | owners.Bose.com tai osoitelista pakkauksessa |
| Vaatimustenmukaisuus | Direktiivi 1999/5/EY ja sovellettavat EU-direktiivit |
Usein kysytyt kysymykset - Virtually Invisible 89 BOSE
Käyttäjien kysymyksiä aiheesta Virtually Invisible 89 BOSE
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Kaiuttimet PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi Virtually Invisible 89 - BOSE ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. Virtually Invisible 89 merkiltä BOSE.
KÄYTTÖOHJE Virtually Invisible 89 BOSE
Lue tämä käyttoohje huolellisesti ja säästä se tulevaa käytöa varten.
VAROITUKSIA:
- Alia laita laitteen pälle tai lahelle avotulta, esimerkiksi palavaa kyntiläa.
KaikkiaBose 假 -tuotteita kaytettaa on noudatettava paikallisia ja kansallisia maarayksi. Asentajan vastuulla on varmistaa, etta kaiuttimet ja kiinnitsjarkestelm asennetaan sovellettavia rakennusmaarayksi, kuten paikallisia rakennusmaarayksiä ja-saannoksiä, noudattaen. - Raskaan esineen kiinnittäminen tai ripustaminen huanosti saattaa aiheuttaa vakavia henkilo- tai laitteistovahinkoja. Asentajan vastuulla on arvioida käytettävien kiininitysmenetelmien luotettavus.
VAROTOIMENPITEET:
- Näitä kaiuttimia ei ole suunniteltu eikä niitta susitella asennettaviksi kattoon.
Naita kaiuttimia ei ole tarkoitettu kaytettaviksi ilmanvaihtokanavissa. - Perehdy paikallisiin rakennusmaarayksiin ennen asentamista.
Kaiuttimien ulkokuorissa on turvallisuusmerkintöjä. - Ala tee mutoksia kaiuttimin tai niiden varusteisin. Ilman lupaa tehdyt muutokset voivat vaarantaa turvallisuuden, vaatimumsten taytymisen ja jarestelman tehokkuuden.
- Alä sijoita kaiuttimia eristeiden lahelle.
VAARA: Laitteessa on pieni osia. Ne voivat aiheuttaa tukehtumisvaaran. Ei sovellu alle 3-vuotiaiden lasten kaytettavaksi.
VAARA: Tama laite sisälä magneetin. Jos mielessä on kysymyksi vaikutuksesta läketieteelliseen implanttiin, ota yhtys laakärin.
Tärkeitä turvallisuusohjeita
- Lue namä ohjeet.
- Säilytä nämä ohjeet.
- Ota kaikki varoitukset huomioon.
- Noudata kaikkia ohjeita.
- Alä kaytā tāta laitetta veden lahettyvilla.
- Asenna laite valmistajan ohjeiden mukaisesti.
- Alia sijoita laitetta minkaan lammonlahteen, kuten lampopattereiden, lampovaraaajien, uunien tai muiden lampoa tuottavien laitteiden (vahvistimet mukaan lukien) lahelle.
- Käytä ainoastaan valmistajan märittämi liśavarusteita.
| Myrkyllisten tai vaarallisten aineiden tai alkuaineiden nimet ja sisälto | ||||||
| Myrkylliset tai vaaralliset aineiden tai alkuaineet | ||||||
| Osan nimi | Lyijy(Pb) | Eloheopea(Hg) | Kadmium(Cd) | Kuusiaryoinen(CR(VI)) | Polybrominoitu bifenylli (PBB) | Polybrominoitu difenylliefterti (PBDE) |
| PCB-yhdisteet | X O | O O O O | O | |||
| Metalliosat | X O | O O O O | O | |||
| Muoviosat | O O | O O O O | O | |||
| Kaiuttimet | X O | O O O O | O | |||
| Johdot | X O | O O O O | O | |||
| Tämä taulukko on laadittu SJ/T 11364 -märäysten mukaisesti.O: Ilmaisee, että tätä myrkyllistä tai vaarallista ainetta on kaikissa tastamateriaialista valmistetuissa osissa alle GB/T 26572 -raja-arvon. | ||||||
| X: Ilmaisee, että tätä myrkyllistä tai vaarallista ainetta on kaikissa tastamateriaialista valmistetuissa osissa yli GB/T 26572 -raja-arvon. | ||||||
Tämä symboli merkitsee, etta tuotetta ei saa havittäa kotitalousjäteen mukana, vaan se on toimitettava kierräykseen. Kierrattäminen auttaa estamään vahingollisia seurauskia ympäristolle, luonnolle ja ihmisten terveydelle. Saat lisātietao ji kerrätmisestä paikallsilva viranomaisilta, kotitalousjäteen kierrätspalvelusta tai likkeestä, jostu tuote ostettiin.
Bose Corporation vakuutta taten, etta tama tuote tayttä direktiivin 1999/5/CE (R&TTE-direktiivi) sekä muiden sovellettavien EU-direktiivien vaatimukset. Taydellinen vaatimustemukaisuusvakuutus on oositteessa www.Bose.com/compliance
Maahantuoja Kiinassa: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Maahantuoja EU:ssa: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
On suositeltavaa sailyttä ostokuitti tämän kayttöohjeen valissä.
Valmistuspäiva:
Sarjanumeron ensimmäinen lihavoitu numero on valmistusvuosi, 5 merkitsee vuotta 2005 tai 2015.

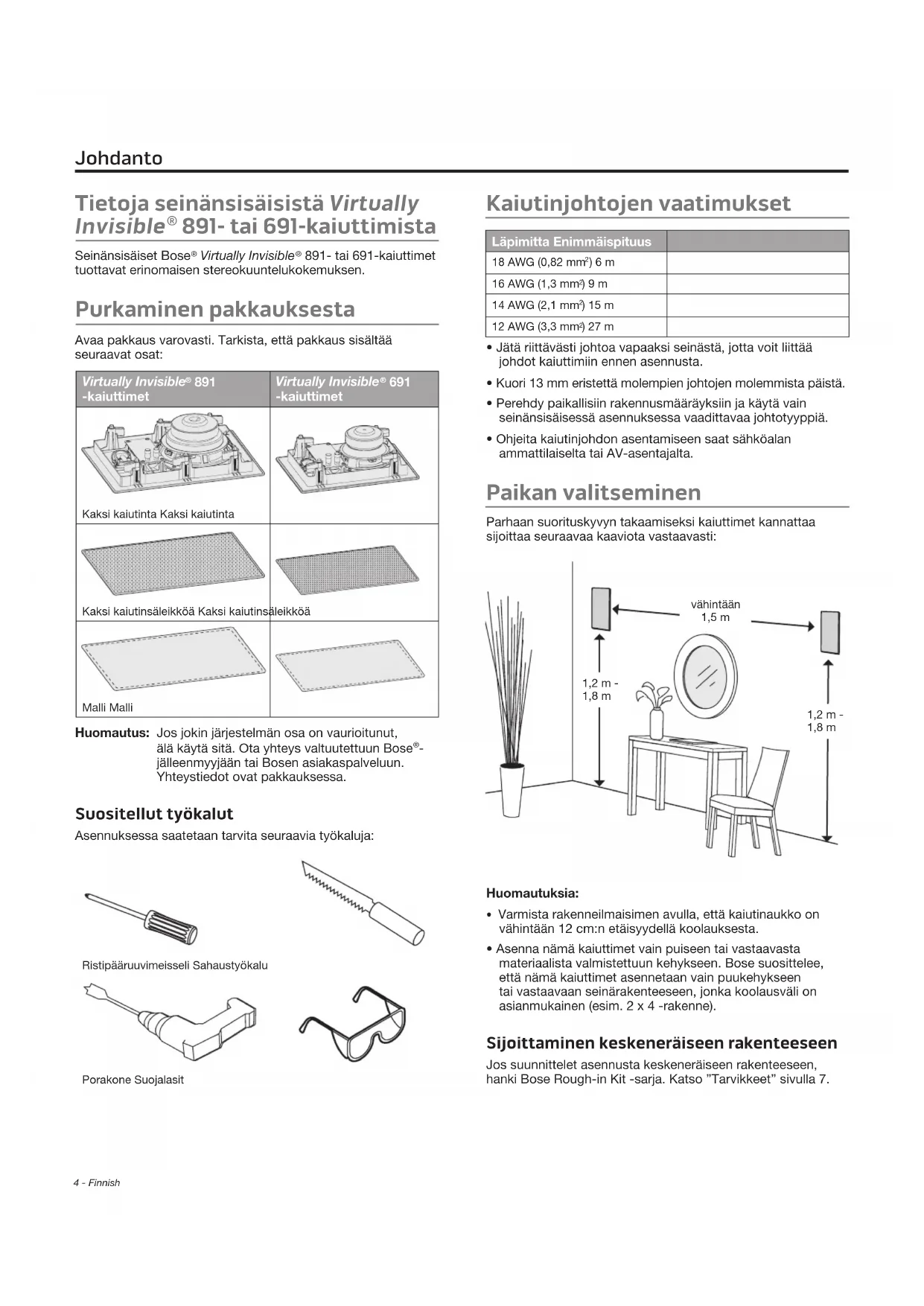

Johdanto
Tietoja seinänsisäistä Virtually Invisible 891- tai 691-kaiuttimista. 4
4
Suositellut tyokalut 4
Kaiutjohtojen vaatimukset 4
Paikan valitseminen 4
Sjoittaminen keskeneräiseen rakenteeseen 4
Kaiuttimien asentaminen
Aukon sahaaminen kaiutinta varten 5
Kaiutinjohdon liittäminen 5
Saleikon kiinnittäminen 6
Hoito ja kunnossapito
Ongelmanratkaisu 7
Tarvikkeet 7
Asiakaspalvelu 7
Rajoitetti takuu 7
Tekniset tiedot. 7
Tietoja seinänsisäisista Virtually Invisible® 891- tai 691-kaiuttimista
Seinansisaiset Bose Virtually Invisible 891- tai 691-kaiuttimet tuottav erinomaisen stereokuuntelukokemuksen.
Purkaminen pakkauksesta
Avaa pakkaus varovasti. Tarkista, etta pakkaus sisaltaa seuraavat osat:
| Virtually Invisible® 891 -kaiuttimet | Virtually Invisible® 691 -kaiuttimet |
| Kaksi kaiutinta Kaksi kaiutinta | |
| Kaksi kaiutinsäleikköä Kaksi kaiutinsäleikköä | |
| Malli Malli |
Huomautus: Jos jokin jarjestelm'an osa on vauroitunut, alä kayta sita. Ota yhteys valtuutettuun Bosejalleenmyyjaan tai Bosen asiakaspalveluun. Yhteystiedot ovat pakkauksessa.

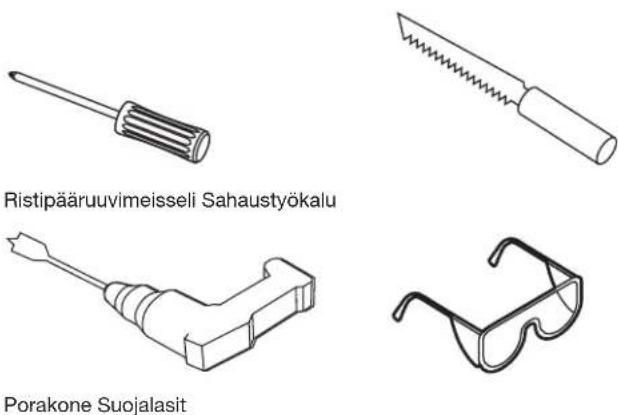

Suositellut tyokalut
Asennuksessa saatetaan tarvita seuraavia tyokaluja:
Kaiutinjohtojen vaatimukset
| Läpimitta Enimmäispituus | |
| 18 AWG (0,82 mm²) 6 m | |
| 16 AWG (1,3 mm²) 9 m | |
| 14 AWG (2,1 mm²) 15 m | |
| 12 AWG (3,3 mm²) 27 m |
- Jata riittavasti johtoa vapaaksi seinastä, jotta voit liittaa johdot kaiuttimin ennen asennusta.
- Kuori 13 mm eristettä molempien johtoen molemmista päistä.
- Perehdy paikallsiin rakennusmaarayksin ja käytä vain seinänsisaisessä asennuksessa vaadittavaa johtotyyppia.
- Ohjeita kaiutinjohdon asentamiseen saat sahkolaan ammattilaiselta tai AV-asentajalta.

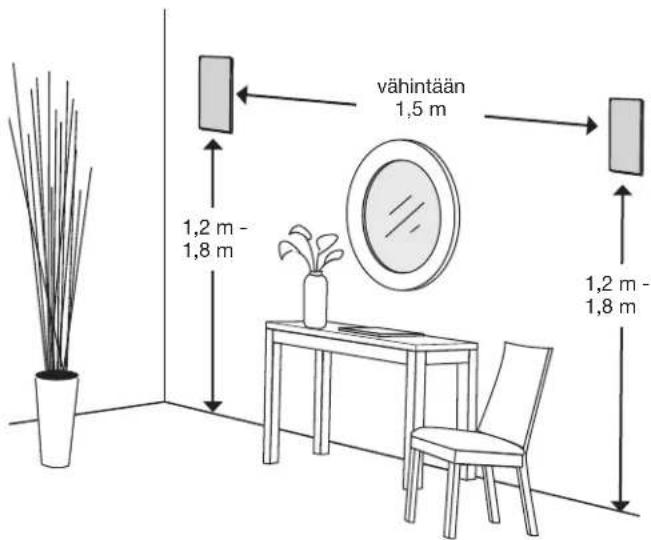

Paikan valitseminen
Parhaan suorituskyvyn takaamiseksi kaiuttimet Kannattaa sjoittaa seuraavaa kaaviota vastaavasti:
Huomautuksia:
- Varmista rakenceilmaisimen avulla, etta kaiutaukko on vahintaan 12 cm:n etaisyydellka koolauksesta.
- Asenna nämä kaiuttimet vain puiseen tai vastaavasta materiaialista valmistettuun kehykseen. Bose suosittelee, etta nämä kaiuttimet asennetaan vain puukehykseen tai vastaavaan seinärakenteeseen, jonka koolausväl on asianmukainen (esim. 2 x 4 -rakenne).
Sijoittaminen keskeneräiseen rakenteeseen
Jos suunittelet asennusta keskeneräiseen rakenteeseen, hanki Bose Rough-in Kit -sarja. Katso "Tarvikkeet" sivulla 7.
Aukon sahaaminen kaiutinta varten
- Jaljennä malli kaiuttimen paikalle.
VAARA: Alā sahaa pintoja, joiden takana voi olla sāhkö-tai vesijohtoja tai muita rakenteita, jotka eivat saa vauroitua. Jos olet epävarma asennustaidoistasi, ota yhteys ammattiasentajaan.
- Poraa mallin alueelle sahaustyokalulle sopiva aukko.

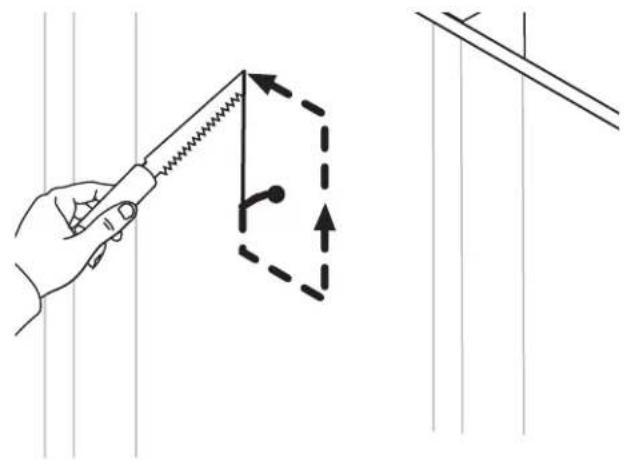

- Sahaa piirtamääsi viivaa pitkin.
- Irrota sahattu osa.
- Puhdista repeytmat aukon ympairta.
Kaiutinjohdon liittäminen

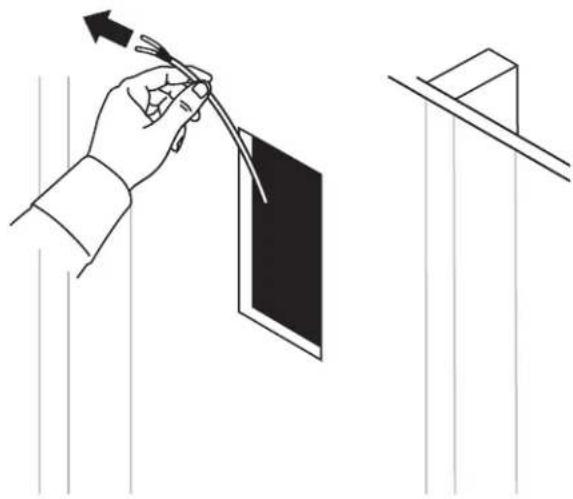

- Veda ulos vahintaan 36 cm kaitinjohtoa.
Johdon tulee ulottua reilusti seisomapaikasta kaiuttimen liittamiskohtaan.

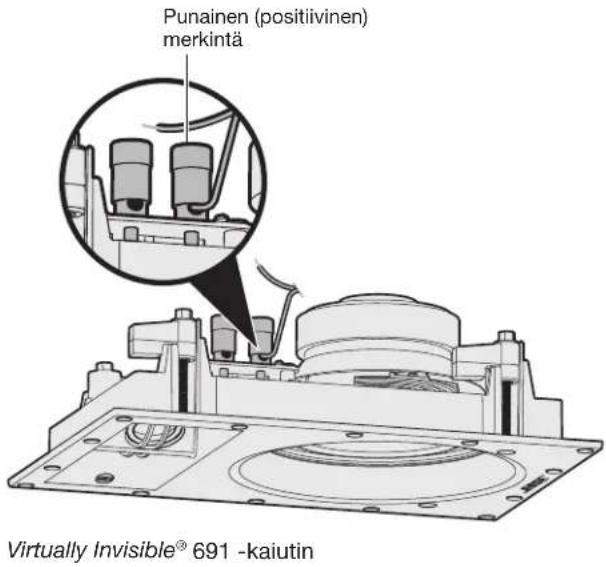

- Liitä positivinen johdin kaiuttimen punaisella merkittyn liitäntään.
Huomautus: Liiattann merkintä on sen ylaosassa.
- Liītā negativinen johdin kaiuttimen mustalla merkittyyn liitäntään.

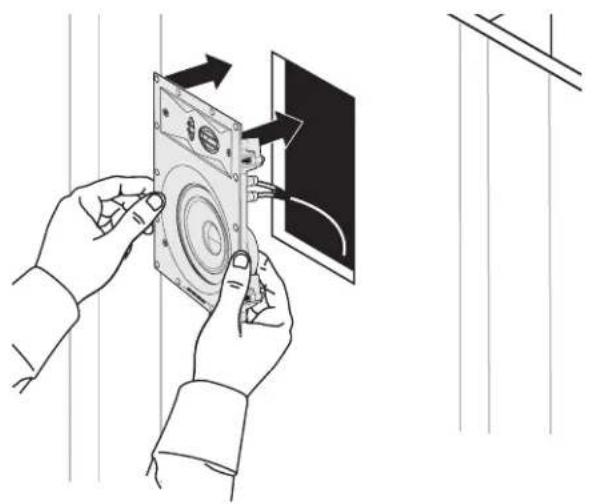

- Työnnä kaiutin aukosta pitelemällä sitä ulkoreunoista.
Huomautus: Älä paina kaiuttimen etuosan kahta pientä ohjainta. Kaiutin voi vauroitua.
Virtually Invisible 691 - kaiutin
VAROITUS: Tietyt eristeet, kuten sanomalehdet, selluloosa ja oljet, voivat syttyä tuleen. Pidä eristeet loitolla kaiuttimista.

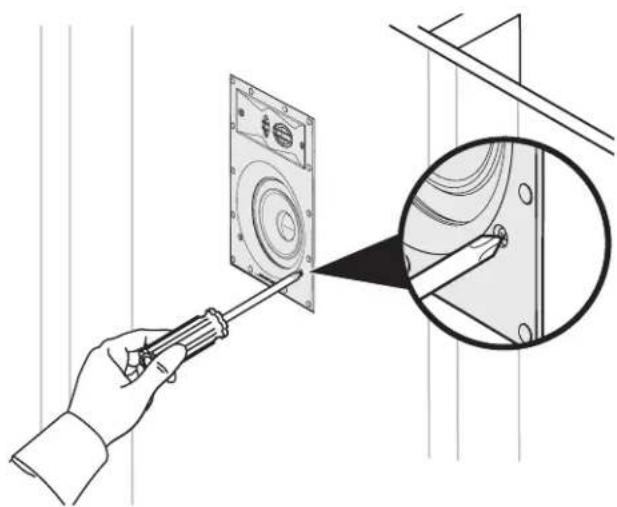

- Kirista kaikki pidatinruuvit ristipäaruvvimeissellila
Huomautus: Jos kaytāporaa, valitse pienin vaantomomentti.
Virtually Invisible 691 - kaiutin

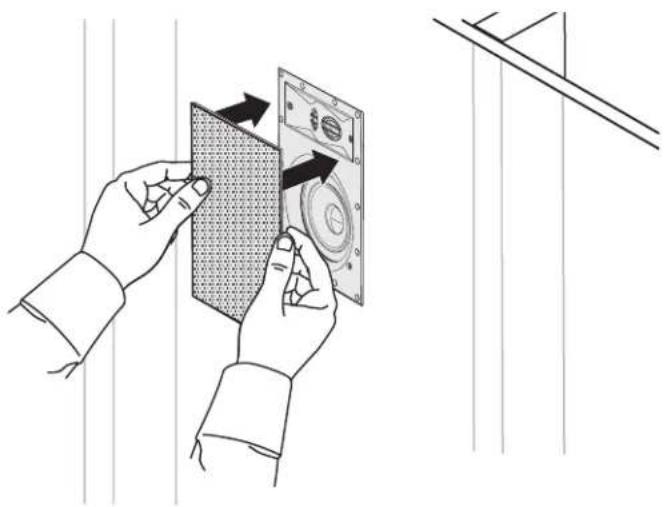

Säleikön kiinnittäminen
Säleikkö kinnitetaa kaiuttimen reunaan magneeteilla.
Aseta säleikkö kaiuttimeen.
Virtually Invisible691 -kaiutin
Säleikön malaaminen
Kaiutinsaleikot voi maalata ennen niiden kiinnittamista kaiuttimiin. Bose® ei vastaa muiden kuin tehtaalla levitetyjen maalien psvvyydesta tai laudusta.
- Lateksi- tai oljypohjainen sisustusmaali on ohennettava ruiskumaalausta varten. Lisatietoja on maaliruiskun kayttoohjeessa.
- Ole varovainen,Jos poistat maalin aiheuttamaa sukosta lavistamalla saleikkon teravallä esineellä, sillä saleikkö voi vaurioitua.
Ongelmanratkaisu
Ongelma Toimintaohjeet
| Kaiuttimista ei kuulu äntä. | ·Varmista, että kaiutinjohdot eivät ole irronneet kaiuttimista tai vastaanottimesa/vehvistimesa. ·Tarkista vastaanottimen tai vahvistimen asetukset. Asetusohjeet ovat vastaanottimen tai vahvistimen käytöoppaassa. ·Jos vastaanottimen tai vahvistimen toiseen änen låhtöliitäntään on yhdistetty toiset stereokaiuttimet, varmista, että oikea A- tai B-asetus on käytössä. Sen tulee vastata sitä A- tai B-liitäntää, johon kaiutimet on yhdistetty. |
| Ääni kuuluu vain toisesta kaiuttimesta. | ·Aseta vastaanottimen tai vahvistimen tasapainoasetus keskitetyksi. ·Varmista, että vastaanottimen tai vahvistimen positivisen ja negatiivisen liitännän johtimet eivät kosketa toisiaan. ·Irrota kaiutinjohto vastaanottimen tai vahvistimen kanavalitännastä ja kiinnità se toiseen kanavalitäntään. ·Varmista, että positivisen ja negatiivisen liitännän johtimet eivät kosketa toisiaan kohdassa, jossa kaiutinjohto yhdistyy kaiuttimeen. ·Irrota kaiutinjohto kaiuttimesta ja liitä se toiseen kaiuttimeen. Jos tämä toinen kaiutin toimii, kaiutin vaatii huoltoa. Yhteystiedot ovat pakkauskessa. ·Jos ongelma ei ratkea noudattamalla naitä ohjeita, asenna kaiutinjohto uudelleen. |
| Basso tai diskantti kuuluu vaimeasti. | ·Säädä vastaanottimen tai vahvistimen änen tasapainoasetusta. ·Varmista, että kaiutinkehyksen ja seinäppinnan vällin ei jää rakoja. ·Vailha vastaanottimen tai vahvistimen positivisen ja negatiivseen liitäntään kytketyt johdot pättäin. ·Irrota kaiutinjohto vastaanottimen tai vahvistimen kanavalitännastä ja kiinnità se toiseen kanavalitäntään. |
| Kaiut Timesto kuuluu suhinaa/kohinaa. | ·Varmista, että johdot ovat hyvässä kunnossa, ne on liitetty tukevasti kaiuttimeen ja vastaanottimeen tai vahvistimeen ja ittä ne eivät kosketa toisiaan liitäntöjen kautta. ·Liitä musikkilähde kunnolla vastaanottimeen tai vahvistimeen. ·Katso "Ääni kuuluu vain toisesta kaiuttimesta". |
Tarvikkeet
Voit asentaa kaiuttimet rakennusvaiheessa kayttamalla Bose® Rough-in Kit -sarjaa.
Sarja sisäläa osat kahta kaiutinta varten. Se asennetaan, kun koolaus on paikallaan mutta levyjä ei ole viel asennetu. Asennetu sarja varaa paikat kaiuttimille ja auttaa tekemään levyihin reliat niitä varten.
Bosen asiakaspalvelu auttaa kysmyksissä ja tarviketilauksissa. Yhteystiedot ovat pakkaukssessa.
Asiakaspalvelu
Lisatietoja järestelmän käytämisetä:
Kay osoitteessa owners.Bose.com.
- Ota yhteys Bosen asiakspalveluun. Yhteystiedot ovat pakkauksessa.
Rajoitetti takuu
Järestelmällä on rajoitettu takuu. Rajoitetun takuun lisätedot ovat järestelmän mukana toimitetussa rekisteröintikortissa. Kortissa kerrotaan takuun rekisteröimisestä. Rekisteröinnin laiminlyöminen ei vaikuta rajoitettuun takuuseen.
Tāmān tuotteen mukana toimitetut takuutiedot eivāt ole voimassa Australiassa eivatkā Uudessa-Seelannissa. Osoitteessa www.Bose.com.au/warranty ja www.Bose.co.nz/warranty kerrotaan Australiassa ja Uudessa-Seelannissa voimassa olevasta takuusta.
Tekniset tiedot
Yhteensopivuus
Yhteensopiva seuraavien vahvistimien ja vastaanottimien kanssa: 10-100 W kanavaa kohti / 4-8 ohmia
Virtually Invisible® 891: Jatkuva 50 W:n IEC teho, 6 ohmia
Virtually Invisible® 691: Jatkuva 50 W:n IEC teho, 8 ohmia
Virtually Invisible® 891 -ohjaimen taydennys:
Kaksi 1 tuuman (25,4 mm) diskanttikaiutinta
Yaksi 7 tuuman (178 mm) pitkäiskuinen bassokaiutin
Virtually Invisible® 691 -ohjaimen taydennys:
Kaksi 3/4 tuuman (19 mm) diskanttikaiutinta
Yksi 5 tuuman (127 mm) pitkäiskuinen bassokaiutin
Virtually Invisible® 891 - kaiuttimen mitat:
292 mm x 197 mm x 90,4 mm
Saleikon mitat: 332 mm x 237 mm
Seinäukon mitat: 295 mm x 201 mm
Virtually Invisible® 691-kaiuttimen mitat:
220 mm x 146 mm x 82 mm
Saleikon mitat: 260 mm x 186 mm
Seinaukon mitat: 224mm× 150mm
Paino
Virtually Invisible® 891:2,37 kg / kaiutin
Virtually Invisible® 691: 1,5 kg / kaiutin
