Tipo di prodotto	Altoparlanti da incasso a parete (In-Wall)
Marca	Bose
Modello	Virtually Invisible 891
Dimensioni (A x L x P)	292 x 197 x 90,4 mm
Dimensioni della griglia	332 x 237 mm
Dimensioni del foro a muro	295 x 201 mm
Peso unitario	2,3 kg
Potenza nominale (IEC)	50 W continui su 6 ohm
Impedenza nominale	6 ohm
Amplificazione consigliata	10 a 100 W per canale, 4 a 8 ohm
Altoparlanti tweeter	2 x 25,4 mm (a cupola)
Altoparlante per bassi	178 mm ad alta efficienza
Sezione del cavo consigliata	18 AWG (6 m) a 12 AWG (27 m)
Alimentazione	Passiva (richiede amplificatore esterno)
Utilizzo	Solo per interni
Installazione	Incastrata in un muro (struttura in legno o simile)
Accessori inclusi	2 altoparlanti, 2 griglie, dima
Accessori opzionali	Kit Rough-in per costruzione non finita
Manutenzione	Pulire con un panno morbido e asciutto; la griglia può essere verniciata con vernice latex o a olio diluita
Garanzia	Garanzia limitata (vedere scheda di registrazione)
Assistenza clienti	owners.Bose.com o elenco di indirizzi nella confezione
Conformità	Direttiva 1999/5/CE e direttive europee applicabili

Domande frequenti - Virtually Invisible 89 BOSE

Come collegare i cavi degli altoparlanti al modello Virtually Invisible 891?

Spelare circa 13 mm di guaina a ciascuna estremità. Collegare il filo positivo (spesso contrassegnato) al morsetto rosso e il filo negativo al morsetto nero. Rispettare la polarità per un corretto funzionamento.

Quali sono le dimensioni di taglio per l'installazione a muro?

Per gli altoparlanti Virtually Invisible 891, il foro a muro deve misurare 295 mm di altezza e 201 mm di larghezza. Utilizzare la dima fornita per tracciare con precisione.

Cosa fare se nessun altoparlante produce suono?

Verificare che i cavi siano ben collegati agli altoparlanti e all'amplificatore/ricevitore. Assicurarsi che l'amplificatore sia acceso e che la sorgente sia selezionata correttamente. Se si utilizzano più coppie di altoparlanti, premere il selettore A o B appropriato.

Perché il suono proviene solo da un altoparlante?

Regolare il bilanciamento dell'amplificatore al centro. Verificare che i fili ai morsetti non si tocchino. È possibile invertire i cavi sui canali dell'amplificatore per testare l'altoparlante. Se il problema persiste, il cavo o l'altoparlante potrebbe essere difettoso.

Come verniciare le griglie degli altoparlanti?

Rimuovere la griglia magnetica. Utilizzare vernice latex o a base d'olio leggermente diluita, applicata con pistola. Evitare di usare oggetti appuntiti per sbloccare i fori della griglia, poiché potrebbe danneggiarla. Verniciare sempre prima del montaggio.

Posso installare questi altoparlanti in bagno o all'esterno?

No, questi altoparlanti sono progettati esclusivamente per uso interno. Non sono stati testati né approvati per uso esterno, in veicoli o imbarcazioni, né vicino ad acqua o umidità.

Quale amplificatore è consigliato per gli altoparlanti Virtually Invisible 891?

Utilizzare un amplificatore o ricevitore che eroga da 10 a 100 W per canale su un'impedenza di 4 a 8 ohm. La potenza continua consigliata è di 50 W IEC su 6 ohm.

Cosa fare se i bassi o gli acuti sono deboli?

Verificare le impostazioni di tonalità (bassi/acuti) sul proprio amplificatore. Assicurarsi che non ci sia spazio tra il telaio dell'altoparlante e il muro. Provare a invertire la polarità dei cavi su un canale per testare.

Gli altoparlanti contengono sostanze pericolose?

Secondo la norma SJ/T11364, alcune parti metalliche, altoparlanti e cavi contengono piombo (Pb) in quantità superiore al limite definito. Il prodotto deve essere riciclato in un'apposita filiera, non gettato con i rifiuti domestici.

Come ottenere una copia del manuale in francese?

Il manuale è disponibile per il download gratuito su siti come notice-facile.com. Puoi anche richiedere una traduzione via email selezionando la tua lingua sulla pagina del manuale.

MANUALE UTENTE Virtually Invisible 89 BOSE

Kaiuttimen asentaminen 6

Kaiuttimen asentaminen

Leggere Anything manuale d'uso e conservarlo come riferimento per il futuro.

AVVERTENZE:

Non collocare sorgenti di fiamme libere (ad esempio candele accese) sull'apparecchio o nelle sue vicinanze.
- Tutti i prodotti Bose^® devono essere utilizzati in conformità con gli standard locali, statali, federali e di settore. è responsabilità dell'installatore assicurare che l'inflazione dei diffusori e delsystema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizzi locali.
- L'installazione o la sospensione non sicura di carichi pesanti cui potere causare gravi lezioni alle persone e danni alle cose. è responsabilità dell'installatore valutare l'affidabilità del metodo di montaggio utilizzato per l'applicazione specifica.

ATTENZIONE:

• Questi diffusori non sono progettati né consigliati per l'installazione all'interno di soffitti.
• Questo prodotto non è destinato all'uso negli spazi tra soffitto e controsoffitto dei condotti per l'aria condizionata.
• Prima di iniziare l'installazione, consultare le norme locali per l'edilizia.
• Fare riferimento ai segnali relativi alla sicurezza collocati sugli involucri.
• Non apportare modifiche ai diffusori oagli accessori, Eventuali modifiche non autorizzate possocono compromettere la sicurezza, la conformità alle norme e le prestazioni delsystema.
• Assicurarsi di rimuovere tutto il materiale isolante dai diffusori in conformità con le istruzioni di installmente contenate in questo manuale.

AVVERTENZA: Contiene pezzi di piccole dimensioni che possono rappresentare un pericolo di soffocamento. Non adatto per bambini di età inferiore ai 3 anni.

AVVERTENZA: Questo prodotto contiene materiale magnetico.
Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici impiantati nel corpo umano.

NOTA: Questo prodotto è destinato all'utilizzo in ambienti interni. Non è stato progettato né collaudato per l'uso in ambienti esterni, camper o imbarcazioni.

Important istruzioni di sicurezza

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avventenze.
4. Seguire tutte le istruzioni.
5. Non utilizzato l'appareccchio in prossimità di acqua.
6. Installare il prodotto in conformità con le istruzioni fornite dal produttore.
7. Non installare i diffusori in prossimità di fonti di calorie, quali termosifoni, radiatori, stufe o altri apparati (compresi gli amplificatori) che generano calorie.
8. Utilizzato solo sistemi di aggancio/accessori specificati dal produttore.

Nome e contento delle sostanze o degli elementi tossici o pericolosi
	Sostenze ed elementi tossi o pericolosi
Nome parte	Piombo (Pb)	Mercurio (Hg)	Cadmio (Cd)	Cromo esavalente (CR(VI))	Bifenile polibromurato (PBB)	Difeniletere polibromurato (PBDE)
Circuito stampati	X O	O O O O
Parti di metallo	X O	O O O O
Parti di plastica	O O	O O O O
Diffusori	X O	O O O O
Cavi	X O	O O O O
Questa tabella è stata messa a punto in accordo a quanto previsto dello standard SJ/T 11364. O: indica che la quantità della sostanza tossica o pericolosa containuta in tutti i materiali omogenei della parte è inferiore al limite previsto dello standard GB/T 26572.
X: indica che la quantità della sostanza tossica o pericolosa containuta in almeno uno dei materiali omogenei della parte è superiore al limite previsto dello standard GB/T 26572

Questo significato indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento del rifiuti o al negozio presso il quale è stato acquistato.

Bose Corporation dichiara che il presente prodotto è conforme ai requisiti essentiali e ad altre dispositions applicabili della Direttiva 1999/5/CE e di tutte le altre direttive UE applicabili. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance

Importatore per la Cina: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importatore per l'UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi

Compilare e conservare le seguenti informazioni:

Numero di modello:

Numero di serie:

Data d'acquisto:

É consigiliable conservare la ricevuta insieme a questo manuale di istruzioni.

Data di produzione:

La prima cífra in grassetto del numero di series corrisponde all'anno di produzione; ad esempio, "5" indica 2005 o 2015.

Introduzione

Informazioni sui diffusori a parete Virtually Invisible 891 o 691 4

Disimballaggio 4

Strumenti consigliati 4

Requisiti cavo adattatore 4

Indicazioni per la collocazione 4

Collocazione in una struttura non finita 4

Installazione dei diffusori

Taglio dell'apertura per il diffusore 5

Collegamento del cavo del diffusore 5

Installazione del diffusore 6

Installation della griglia 6

Manutenzione

Risoluzione dei problemi 7

Accessori 7

Assistenza technique. 7

Garanzia limitata 7

Dati tecnici 7

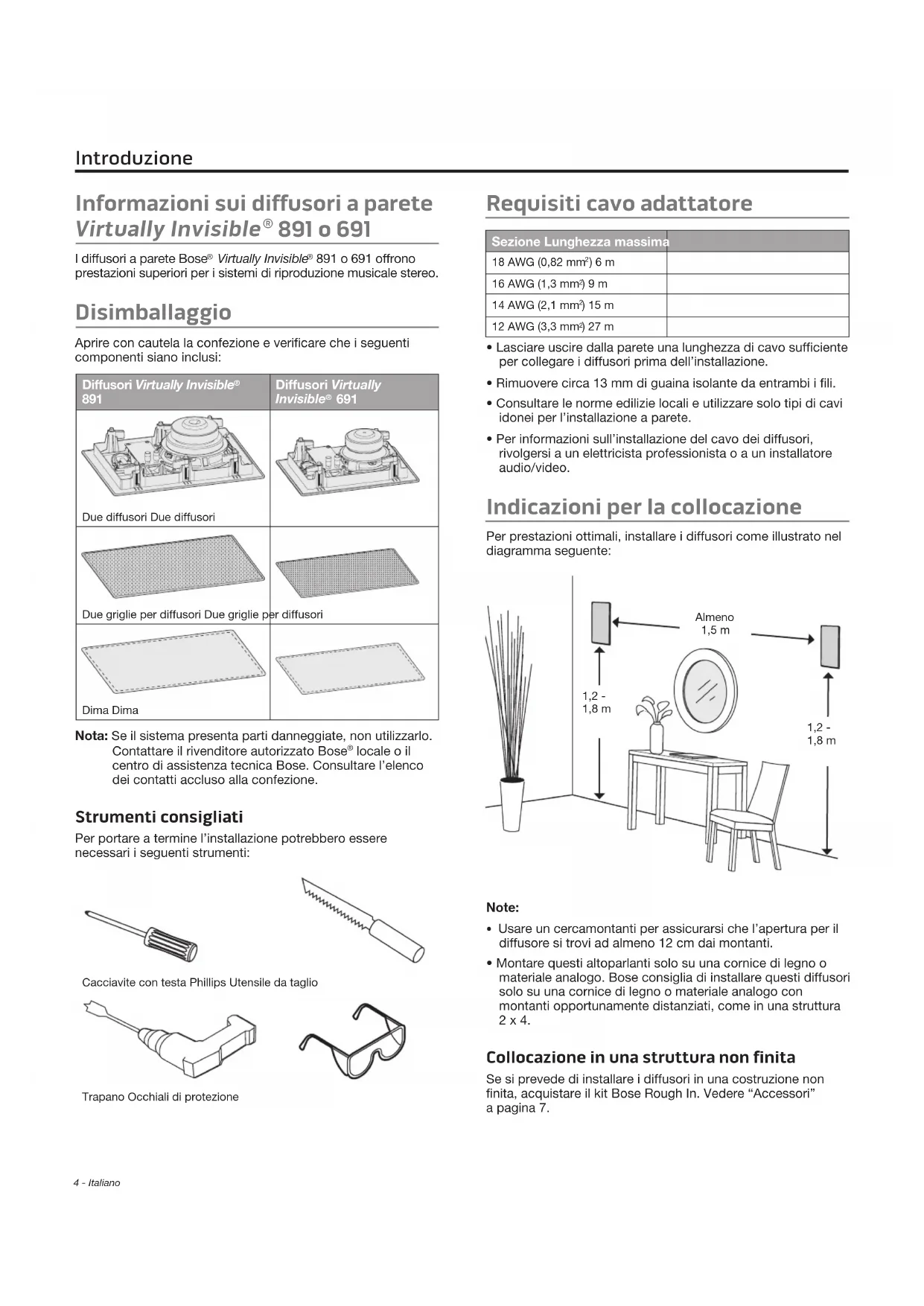

Informazioni sui diffusori a parete Virtually Invisible® 891 o 691

I diffusori a parete Bose® Virtually Invisible® 891 o 691 offrono prestazioni superiori per i sistemi di riproduzione musicale stereo.

Disimballaggio

Aprière con cautela la confecione e verificare che i seguenti componenti siano inclusi:

Diffusori Virtually Invisible® 891	Diffusori Virtually Invisible® 691
Due diffusori Due diffusori
Due griglie per diffusori Due griglie per diffusori
Dima Dima

Note: Se ilsystema presenta parti danneggiate, nonutilizzarlo. Contattare il rivenditore autorizzato Bose locale o il centro di assistenza tecnica Bose.Consultare I'elenco dei contatti accluso alla confezione.

Strumenti consigliati

Per portare a termine l'installazione potrebbero essere necessari i seguenti strumenti:

Cacciavite con testa Phillips Utensile da taglio

Trapano Occhiali di protezione

Requisiti cavo adattatore

Sezione Lunghezza massima
18 AWG (0,82 mm²) 6 m
16 AWG (1,3 mm²) 9 m
14 AWG (2,1 mm²) 15 m
12 AWG (3,3 mm²) 27 m

• Lasciare uscire alla parete una lunghezza di cavo sufficiente per collegare i diffusori prima dell'infallazione.
• Rimuovere circa 13 mm di guaina isolante da entrambi i fili.
• Consultare le norme edilizie locali e utilizzato solo tipi di cavi idonei per l'installazione a parete.
• Per informazioni sull'installazione del cavo dei diffusori, rivolgersi a un elettricista professionista o a un installatore audio/video.

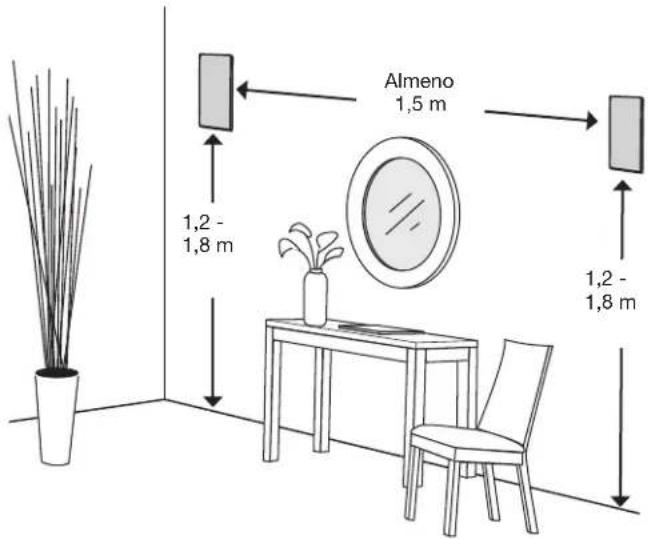

Indicazioni per la collocazione

Per prestazioni ottimali, installare i diffusori come illustrato nel diagramma seguente:

Note:

• Usare un cercamontanti per assicurarsi che l'apertura per il diffusore si trovi ad almeno 12 cm dai montanti.
• Montare quosti altoparlanti solo su una cornice di legno o materiale analogo. Bose consiglia di installare quosti diffusori solo su una cornice di legno o materiale analogo con montanti opportunamente distanziati, come in una struttura 2 × 4 .

Collocazione in una struttura non finita

Se si preve de installare i diffusori in una costruzione non finita, acquistare il kit Bose Rough In. Vedere "Accessori" a pagina 7.

Taglio dell'aperture per il diffusore

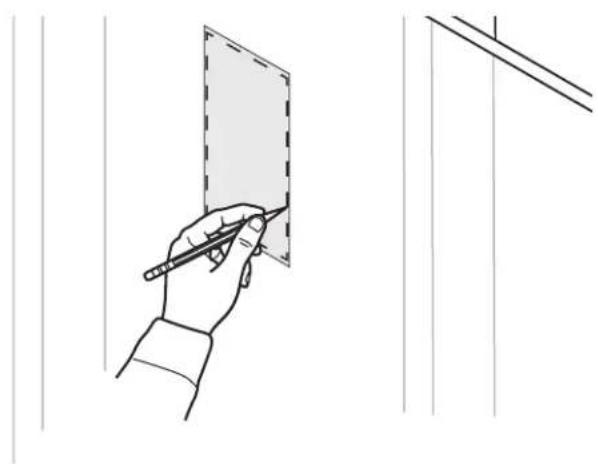

1. Utilizzare la dima per tracciare il modello nella posizione desiderata.

AVVERTENZA: Non praticare fori o tagli su superfici che nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubature. Se si ritiene di non essere in grado di completare l'installazione, rivolgersi a un installmentatore professionista.

1. Praticare un foro all'interno dell'area tracciata sufficientemente grande da consentire l'insertimento dello strumento di taglio.
2. Tagliare lungo la linea tracciata.

1. Rimuovere il ritaglio.
2. Eliminare eventuali sporgenze o irregolarità presenti sul bordo dell'apertura.

Collegamento del cavo del diffusore

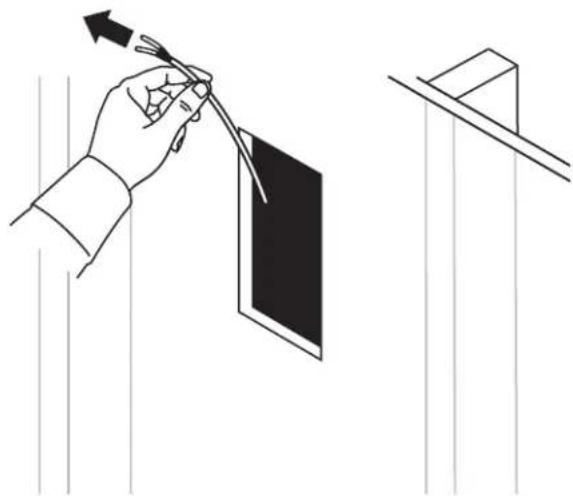

1. Estrarre almeno 36 cm di cavo.

Il cavo delve essere sufficientemente lungo da consentire il collegamento del diffusore alla posizione in cui ci si trova.

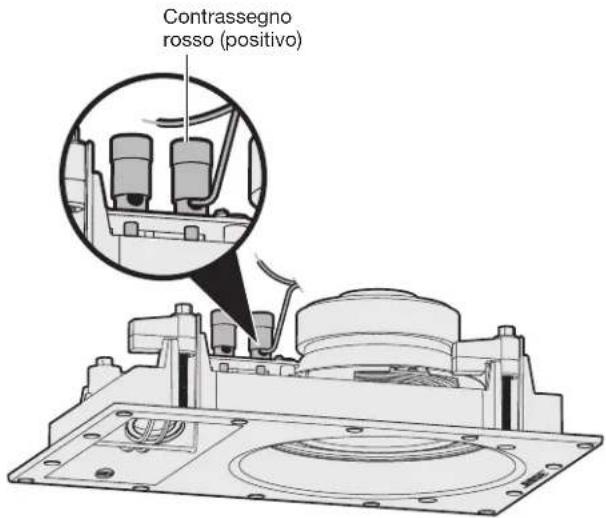

1. Collegare il cavo positivo al terminale del diffusore contrassegnato in rosso.

Nota: I contrassegni si trovano sulla parte alta dei terminali.

Diffusore Virtually Invisible 691

1. Collegare il cavo negativo al terminale del diffusore contrassegnato in nero.

Installazione del diffusore

1. Inserire il diffusore nel foro afferrandolo dai bordi esterni.

Note: Evitare di esercitare pressione sui due piccoli trasduttori presenti nella parte frontale del diffusore, per non rischiare di danneggiare il diffusore.

Diffusore Virtually Invisible 691

ATTENZIONE: Alcuni tipi di materiale isolante (ad esempio intonaci contenti crime di cavallo, giornali, cellulosa e materiali espansi) sono comportare un rischio di combustione. Assicurarsi di mantenere tutto il materiale isolante lontano dai diffusori.

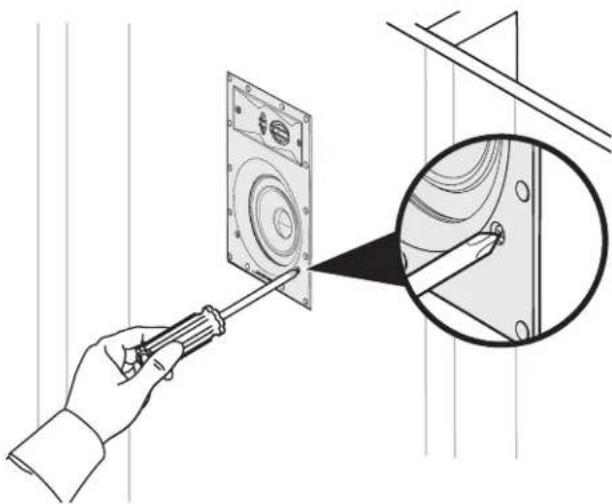

1. Serrare tutte le viti dei morsetti con un cacciavite con testa Phillips.

Note: Se si utilizes un avvitatore elettrico, impostare il valore di coppia minimo.

Diffusore Virtually Invisible 691

Installatione della griglia

La griglia si fissa magnificamente al bordo del diffusore.
Collocare la griglia sul diffusore.

Diffusore Virtually Invisible 691

Pitturare lagriglia

E possibl e pitturare la griglia prima di fissarla al diffusore. Bose non puo essere ritenuta responsabile per la qualita dell'aderenza o della finitura di vernici non applicate in fabbrica.

• La vernice per interni a base di olio o resina deve essere diluita per poter essere usata con una pistola a spruzzo. Consultare leindicazioni di guida riportate nel manuale della pistola a spruzzo.
• Fare attenzione a rimuovere le ostruzioni sui fori della griglia utilizzando un attrezzo appuntito, in quanto esta operazione potrebbe danneggiare la griglia.

Risoluzione dei problemi

Problema Soluzione
Nessun suono dai diffusori	Verificare che i fili dei diffusori non si siano staccati dai diffusori o dal ricevitore/amplificatore. Verificare le impostazioni del ricevitore/amplificatore. Per informazioni relative a tali impostazioni, consultare il manuale utente del ricevitore/amplificatore. Se sono collegati altri diffusori stereo a un secondo gruppo di uscite audio del ricevitore/amplificatore, selezionale la corretta impostazione del diffusore A o B in modo che corrisponda alle uscite A o B collegate al diffusori.
Suono da un solo diffusore	Disporre il controllo del bilanciamento sul ricevitore/amplificatore in posizione centrale.Assicurarsi che non vi siano contatti tra i cavi dei terminali positivo e negativo del ricevitore/amplificatore.Scollegare il cavo del diffusore dal canale del ricevitore/amplificatore e ricollegarlo a un canale diverso.Assicurarsi che i cavi dei terminali positivo e negativo non entrino in contatto tra loro nel punto in cui il cavo del diffusore si collega al diffusore.Scollegare il cavo dal diffusore e ricollegarlo a un diffusore diverso. Se funziona, significha che il diffusore devesse sottoposto a manutenzione.Consultare l'elenco dei contatti accluso alla confezione.Se queste procedure non consentono di risolverne il problema, sostituire e reinstallare il cavo del diffusore.
I bassi o gli alti sono deboli	Regolare l'impostazione dei controllingi di tono sul ricevitore/amplificatore.Verificare che non vi siano spazi vuoti tra la cornice del diffusore e la parete.Invertire i cavi collegati ai terminali positivo e negativo del ricevitore/amplificatore.Scollegare il cavo del diffusore dal canale del ricevitore/amplificatore e ricollegarlo a un canale diverso.
Rumori/ scariche statiche dal diffusore	Assicurarsi che i cavi siano in buone condizioni, correttamente collegati al diffusore e al ricevitore/amplificatore e non si tocchino sui terminali.Collegare correttamente la sorgente audio al ricevitore/amplificatore.Vedere "Suono da un solo diffusore".

Accessorli

In una costruzione non finita,utilizzare il kit Bose® Rough-in.

Il kit contiene parti di due diffusori ed è progettato per l'installazione dopo la posa dei montanti e prima dell'aggiunta dei pannelli di cartongesso. Quando viene installato, il kit consente di indicate lo spazio riservato a agli diffusore e il punto in cui praticare l'apertura per il diffusore nel pannello di cartongesso.

Per ulteriori informazioni o per ordinare gli accessori, contattare l'assistenza tecnica Bose. Consultare I'elenco dei contatti accluso alla confezione.

Assistenza tecnica

Per ulteriore assistenza sull'uso del systema:

• Visitare il site owners.Bose.com
• Contattare il centro di assistenza tecnica Bose. Consultare l'elenco dei contatti accluso alla confezione.

Garanzia limitata

Ilsysteme ècoperto da una garanzia limitata.I dettagli sulla garanzia limitata sono riportati sulla schedadi registrazione del prodotto inclusa nella confesezione.Peristruzioni su come registrarare la garanzia,consultare la schedla mancata registrazione non incidera in alcun modo sui diritti previsti da la garanzia limitata.

Le informazioni di garanzia fornite con questo prodotto non sono valide in Australia e Nuova Zelanda. Per i dettagli della garanzia in Australia e Nuova Zelanda, consultare il nostro site web all'indirizzo www.bose.com.au/warranty o www.bose.com.nz/warranty.

Dati tecnici

Compatibilità

Compatible con amplificatori o ricevitori con potenza nominale da 10 a 100 W per canale/4 - 8 ohm nominali

Virtually Invisible® 891: Potenza supportata 50W continui (IEC) a 6 ohm nominali

Virtually Invisible® 691: Potenza supportata 50W continui (IEC) a 8 ohm nominali

Trasduttore Virtually Invisible 891:

Due tweetera cupola da 25,4 mm configurati in coppiia Un woofer da 178 mm ad alta escursione

Trasduttore Virtually Invisible® 691:

Due tweetera cupola da 19 mm configurati in coppi

Un woofer da 127 mm ad alta escursione

Dimensioni Virtually Invisible 891

292 mm A x 197 mm L x 90,4 mm P

Dimensioni griglia: 332mm A × 237mm L

Dimensioni foro nella parete: 295 mm A x 201 mm L

Dimensioni Virtually Invisible 691

220 mm A x 146 mm L x 82 mm P

Dimensioni griglia: 260mm A x 186 mm L

Dimensioni foro nella parete: 224mm A × 150~mm L

Peso

Virtually Invisible 891:2,37 kg ciascuno

Virtually Invisible 691: 1,5 kg ciascuno
