INSTRUKCJA OBSŁUGI MaxStream MR8300 LINKSYS

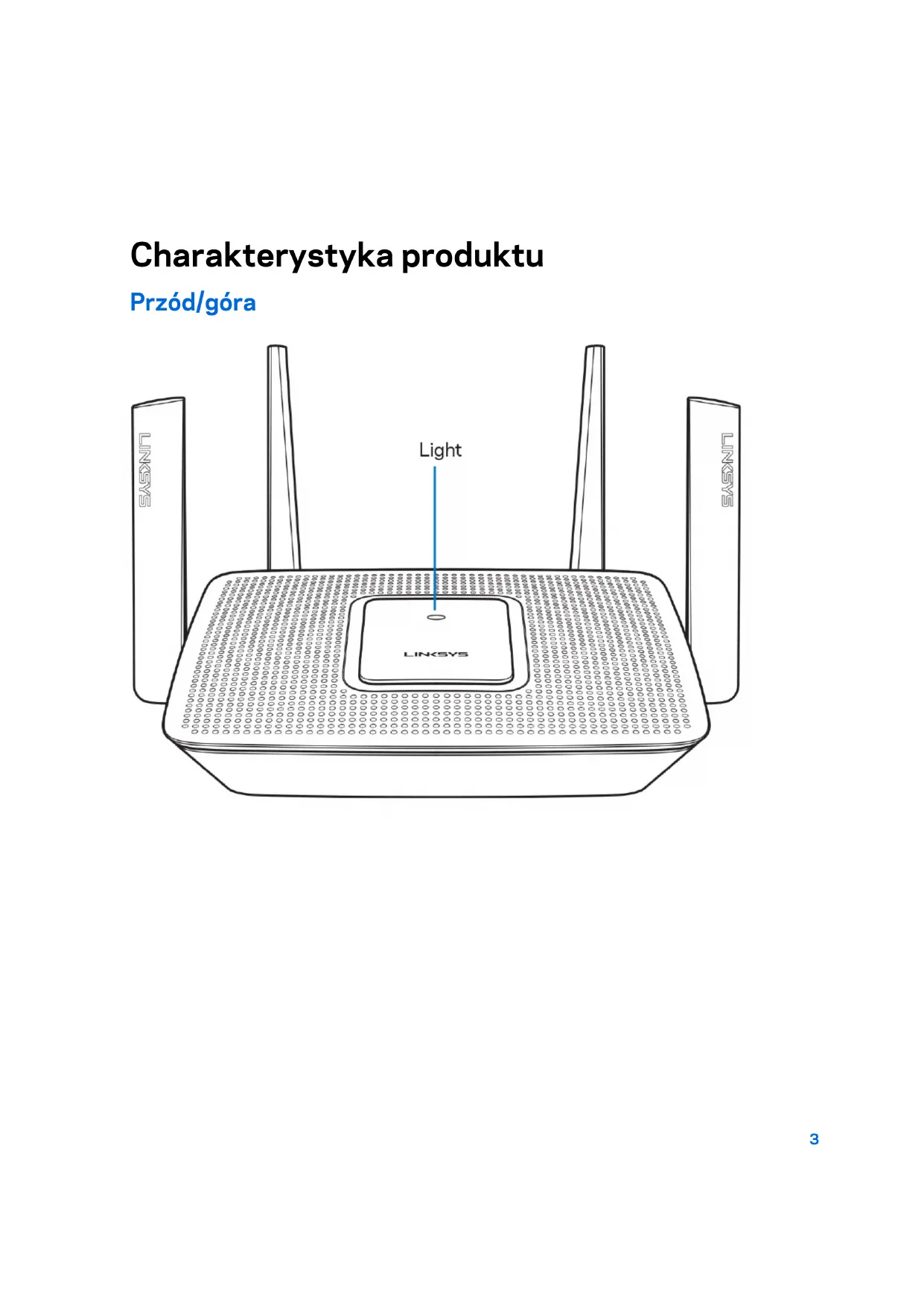

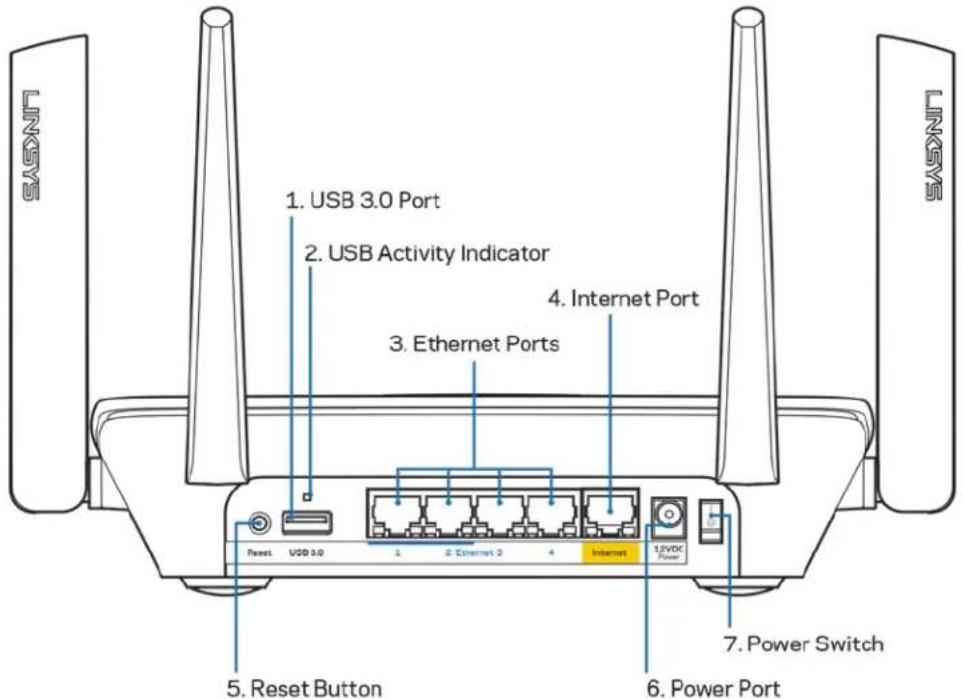

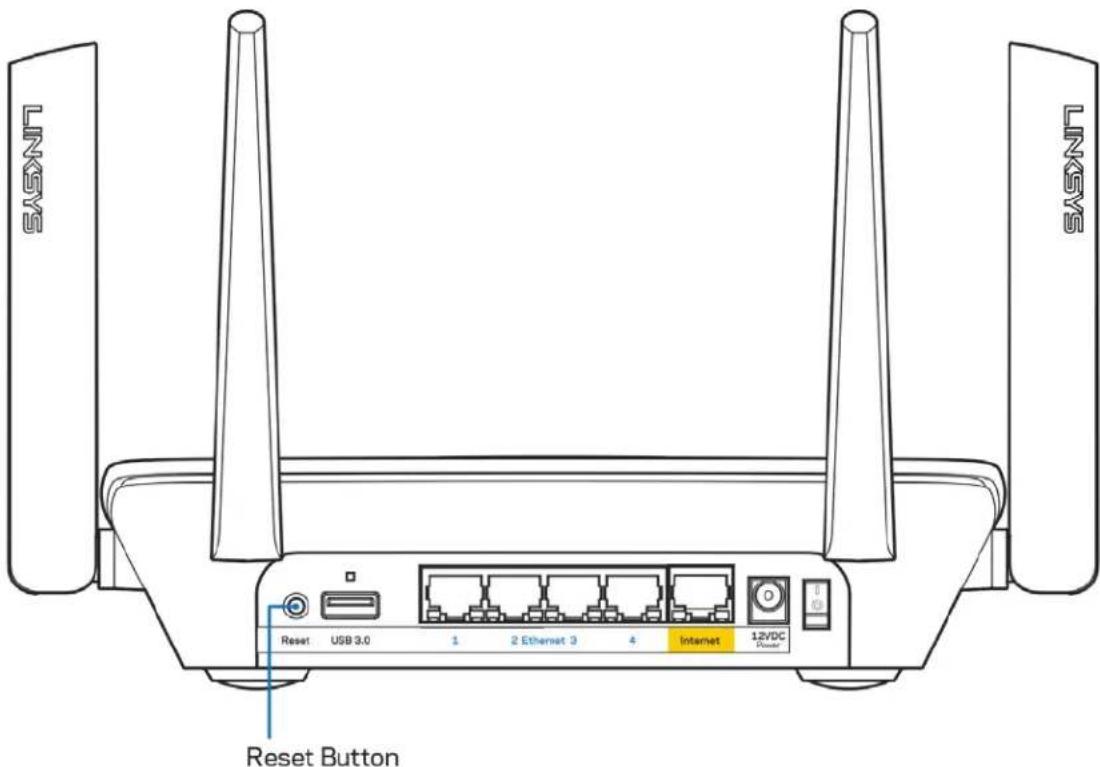

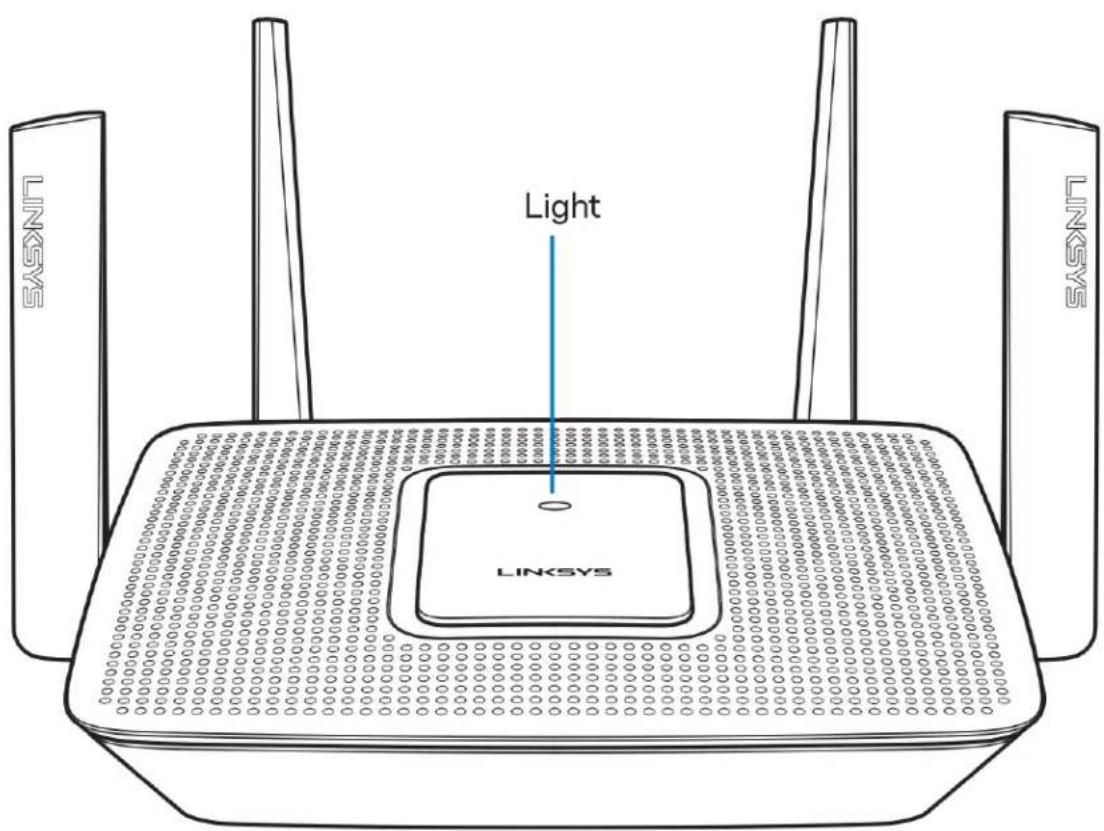

Opis światła Stan Niebieska (migająca) Uruchamianie Poczekaj, aż router skończy się uruchamiać. Fioletowa Gotowy do konfiguracji Uruchom aplikację Linksys, aby dokończyć konfigurowanie. Fioletowa (migająca) Konfigurowanie w toku Postępuj zgodnie z instrukcjami w aplikacji. Niebieska Połączono z Internetem Router pracuje w trybie online, wszystko działa prawidłowo. Czerwona Brak Internetu Węzeł nie pracuje w trybie online, sprawdź u swojego usługodawcy internetowego pod kątem przerw w usłudze. Czerwona (migająca) Niepodłączony do modemu Upewnij się, że router jest prawidłowo podłączony do modemu.5 Widok z tyłu Gniazdo USB 3.0 (1) — Tutaj można podłączyć napędy USB w celu udostępnienia ich w sieci domowej lub w Internecie. Uwaga – Ten port jest przeznaczony do wykorzystania w przyszłości i może wymagać aktualizacji oprogramowania sprzętowego, gdy będzie dostępna. Kontrolka aktywności portu USB (2) — Światła oznaczają przesyłanie danych do lub z urządzeń zewnętrznych. Gniazda Ethernet (3) — do tych niebieskich gniazd gigabitowych (10/100/1000) należy podłączyć kable Ethernet prowadzące do urządzeń komunikujących się z siecią drogą przewodową. Uwaga — W celu uzyskania najlepszej wydajności należy stosować kable z oznaczeniem CAT5e lub wyższym. Gniazdo Internet (4) — do tego żółtego gniazda gigabitowego (10/100/1000) należy podłączyć kabel Ethernet prowadzący do szerokopasmowego modemu kablowego, DSL lub światłowodowego. Uwaga — W celu uzyskania najlepszej wydajności do gniazda Internet należy podłączyć kabel z oznaczeniem CAT5e lub wyższym. Przycisk resetowania (5) — Aby przywrócić ustawienia fabryczne routera, naciśnij i przytrzymaj przycisk, gdy kontrolka na górze routera miga na czerwono. Kontrolka zacznie świecić na czerwono ciągle, a następnie zgaśnie. Gniazdo zasilania (6) — Tutaj należy podłączyć znajdujący się w zestawie zasilacz. Wyłącznik zasilania (7) — Naciśnięcie | (wł.) powoduje włączenie routera.6 Bok Przycisk Wi-Fi Protected Setup™ — Naciśnięcie tego przycisku umożliwia podłączenie urządzeń sieciowych obsługujących funkcję WPS.7 Pomoc Gdzie znaleźć pomoc

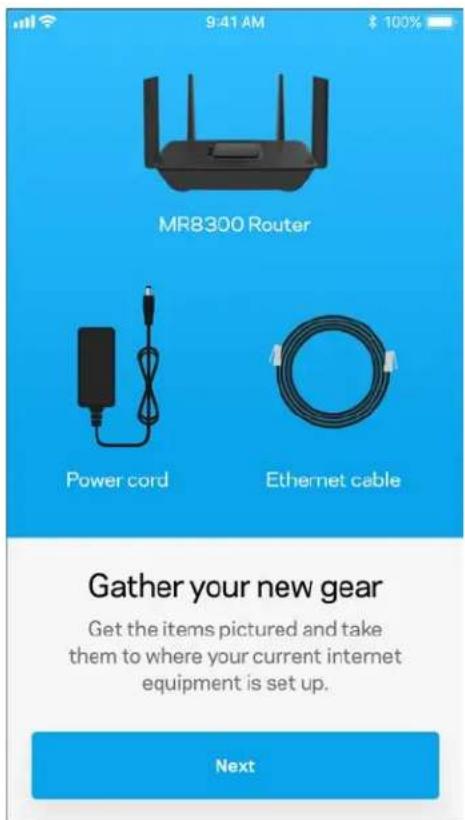

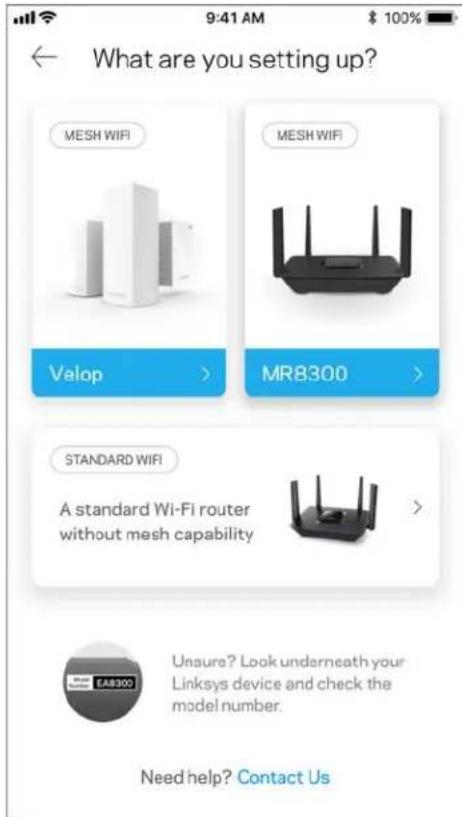

Pomoc dotycząca aplikacji Linksys (uruchom aplikację i kliknij Pomoc w głównym menu) Uwaga — Licencje i powiadomienia dot. oprogramowania innych dostawców stosowanego w tym produkcie są dostępne na stronie http://support.linksys.com/en-us/license . Pytania dotyczące kodu open source lub licencji GPL: http://support.linksys.com/en-us/gplcodecenter.8 Ustawione WAŻNE — Router MR8300 może być ustawiony jako główny węzeł sieci kratowej Wi-Fi obejmującej cały dom. Węzeł główny musi być podłączony kablem ethernetowym do modemu lub routera modemu. Węzły wtórne mogą być połączone bezprzewodowo lub z kablami ethernetowymi. Jeśli dodajesz router do istniejącej kratowej sieci domowej Wi-Fi Velop, zresetuj wszystkie węzły i dodaj je do systemu po skonfigurowaniu i uruchomieniu routera MR8300. Pobierz aplikację Linksys. Aplikacja jest niezbędna do konfiguracji routera. Przejdź do sklepu z aplikacjami do swojego urządzenia i wyszukaj aplikację Linksys. Co będzie Ci potrzebne9 Zainstaluj aplikację, uruchom ją i postępuj zgodnie z instrukcjami. Uwaga — Aplikacja działa w systemie iOS

lub nowszym oraz Android 4.1 lub nowszym. W czasie konfiguracji utworzysz konto Linksys Smart Wi-Fi, żeby móc korzystać z aplikacji do wyświetlania i wprowadzania zmian w konfiguracji routera z dowolnego miejsca z dostępem do Internetu. Linksys Smart Wi-Fi i aplikacja Linksys umożliwia między innymi:

zmianę nazwy i hasła do sieci Wi-Fi,

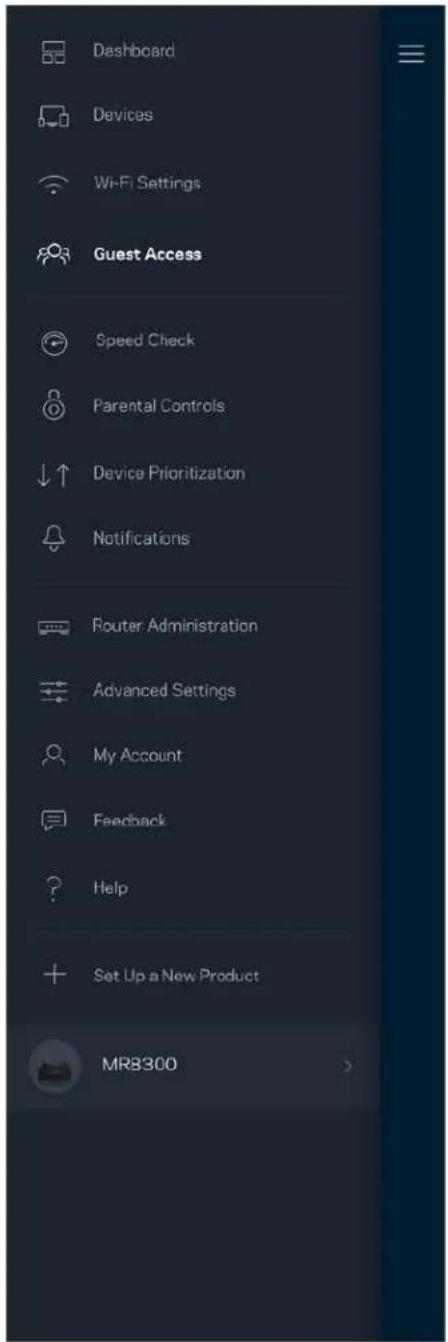

konfigurację dostępu dla gości,

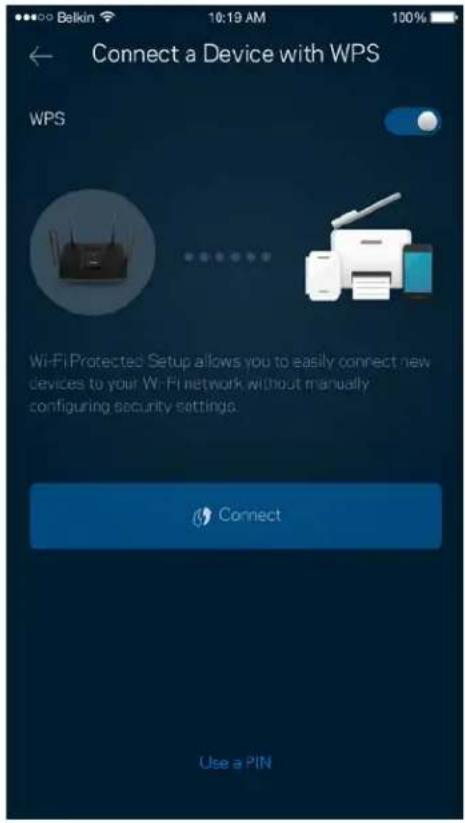

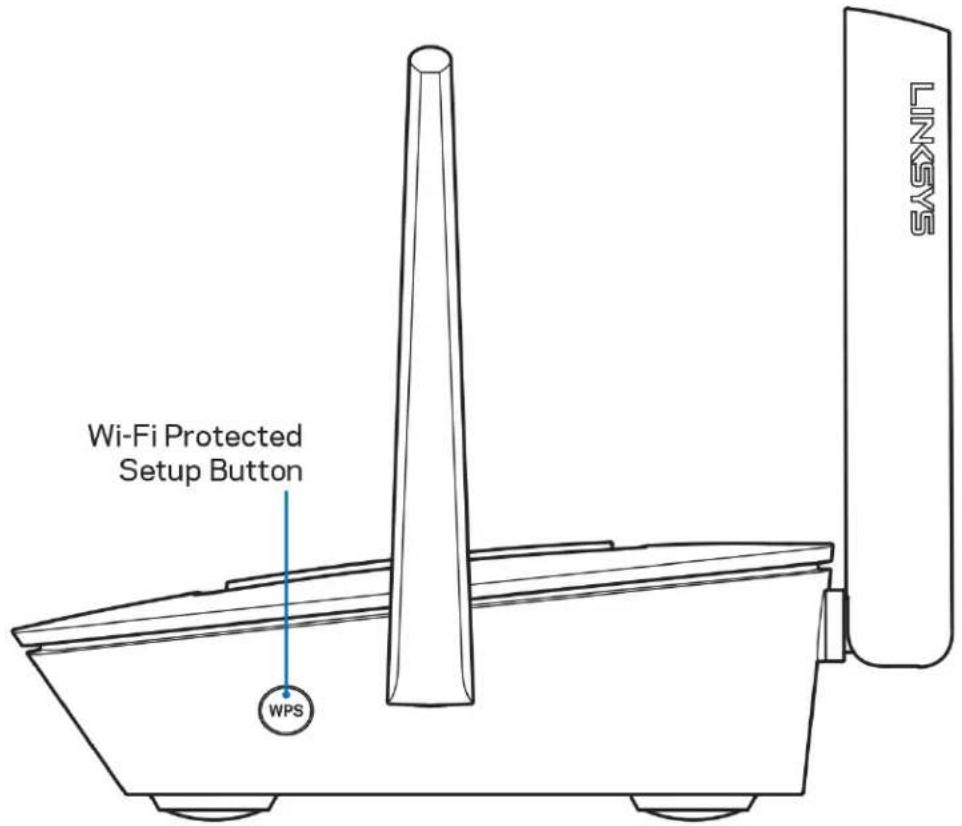

połączenie urządzeń z siecią Wi-Fi za pomocą protokołu WPS,

zablokowanie dostępu do Internetu dzięki funkcji kontroli rodzicielskiej,

testowanie prędkości połączenia internetowego. Uwaga — Wyślemy do Ciebie wiadomość weryfikacyjną. W sieci domowej kliknij łącze w tej wiadomości e-mail w celu połączenia routera ze swoim kontem. Wystarczy, że podłączysz kabel zasilania i kabel Ethernet — proces konfiguracji w aplikacji przebiega automatycznie. Po podłączeniu kabli ustal nazwę i hasło do sieci Wi-Fi w aplikacji. Możesz też nadać węzłom nazwy opisujące ich położenie, żeby ułatwić sobie ich rozróżnienie w przypadku problemów.10 Jeśli zamierzasz dodać węzły Velop w celu utworzenia kratowej sieci Wi-Fi obejmującej zasięgiem cały dom, możesz je skonfigurować w dowolnym miejscu w zasięgu działającego węzła. Tylko MR8300 musi być połączony kablem z modemem lub modemem-routerem. Aplikacja pomoże Ci znaleźć miejsca, w których możesz ustawić węzły.11 Wydrukuj tę stronę, a następnie w celach referencyjnych odnotuj ustawienia sieci Wi-Fi i konta w poniższej tabeli. Zanotowane informacje przechowuj w miejscu, w którym łatwo jest je znaleźć. Nazwa sieci Wi-Fi Hasło sieci Wi-Fi Hasło routera Nazwa dostępowa dla gości Hasło dostępowe dla gości Adres e-mail do logowania do aplikacji Linksys Hasło aplikacji Linksys Twój login i hasło do logowania do aplikacji Linksys mogą również służyć do logowania się na stronie LinksysSmartWiFi.com. Możesz przeglądać ustawienia Wi-Fi lub zarządzać nimi w przeglądarce internetowej.12 Ustawienia sieci domowej Wi-Fi Linksys Za pomocą aplikacji Linksys możesz wyświetlać lub zmieniać ustawienia sieci Wi-Fi, w tym zabezpieczenia i funkcje kontroli rodzicielskiej. Możesz uzyskać dostęp do ustawień z dowolnego miejsca na świecie, jeśli masz połączenie z Internetem. Możesz także uzyskać dostęp do swojego systemu bezpośrednio z sieci domowej, nawet jeśli nie masz połączenia z Internetem. Zaloguj się do aplikacji Linksys

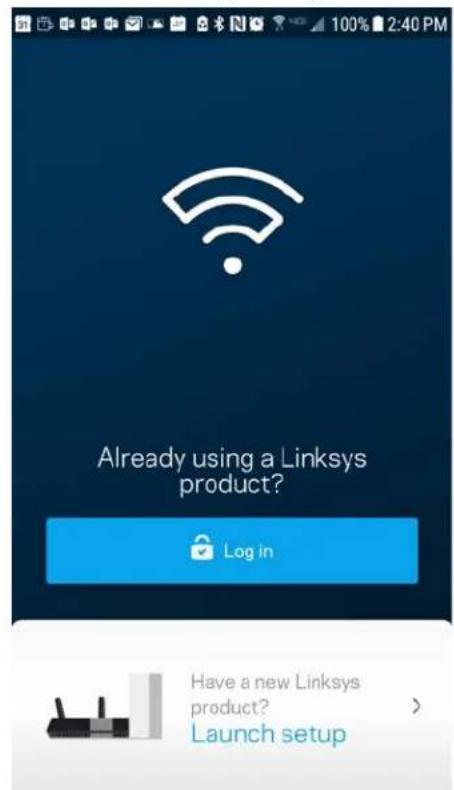

Uruchom aplikację Linksys.

Wpisz adres e-mail podany podczas tworzenia konta.

Wpisz hasło dostępu do konta.

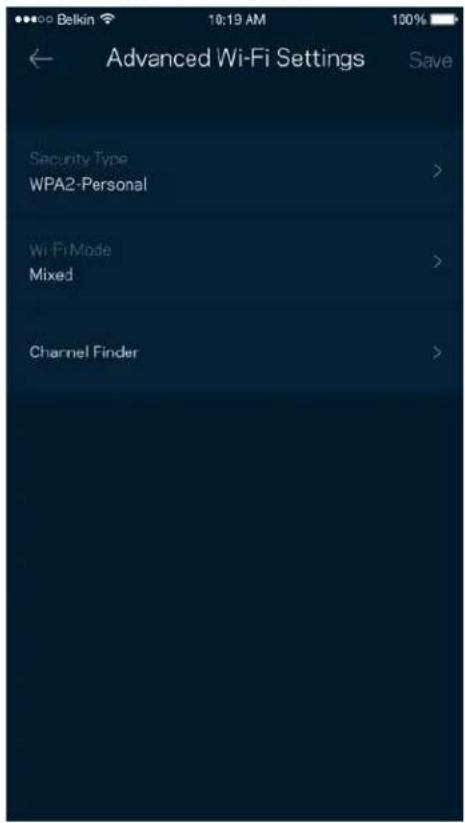

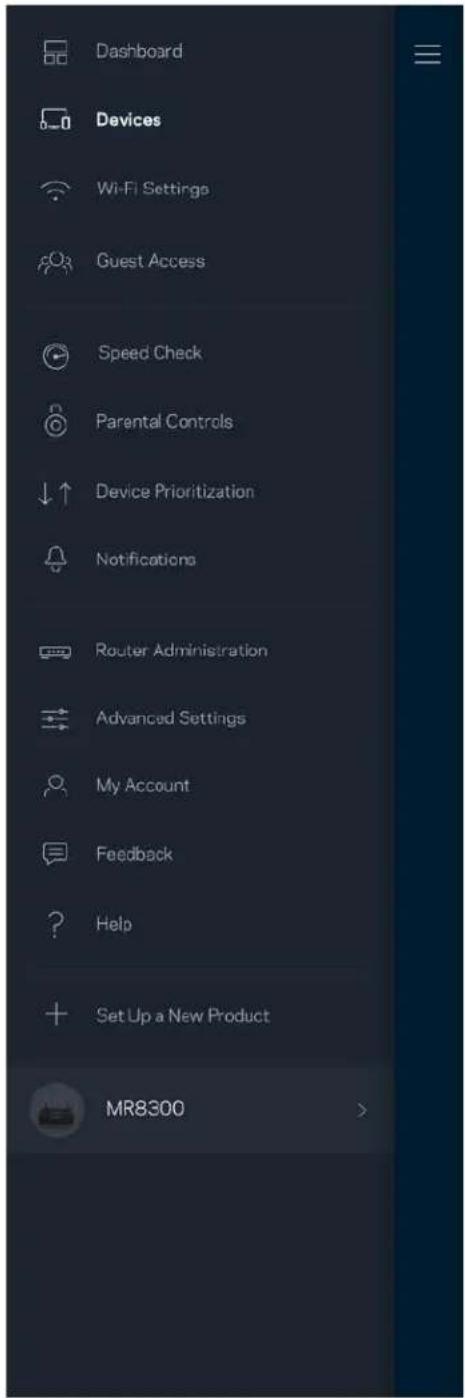

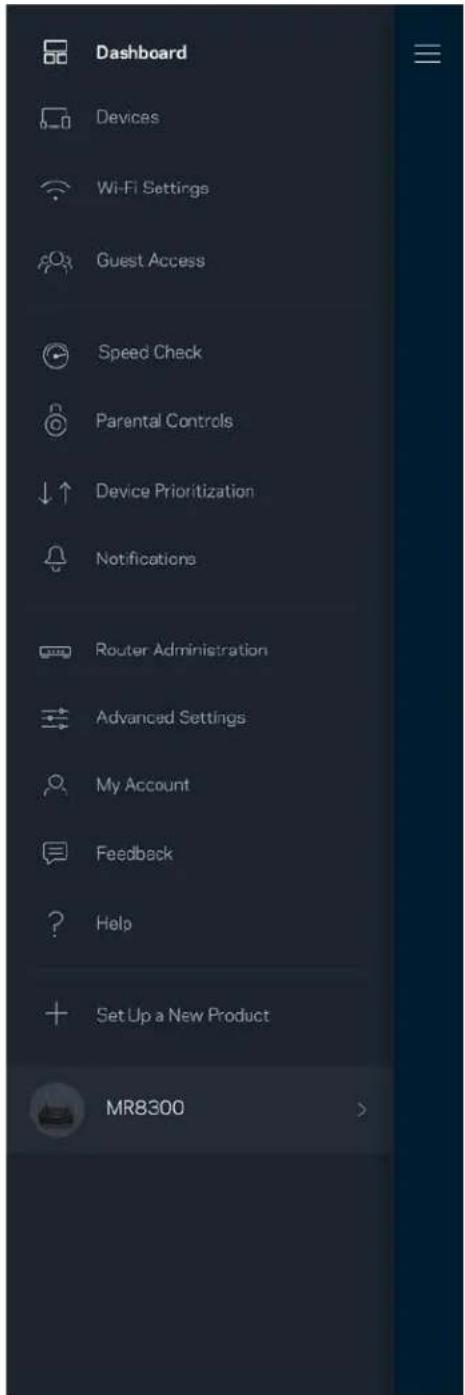

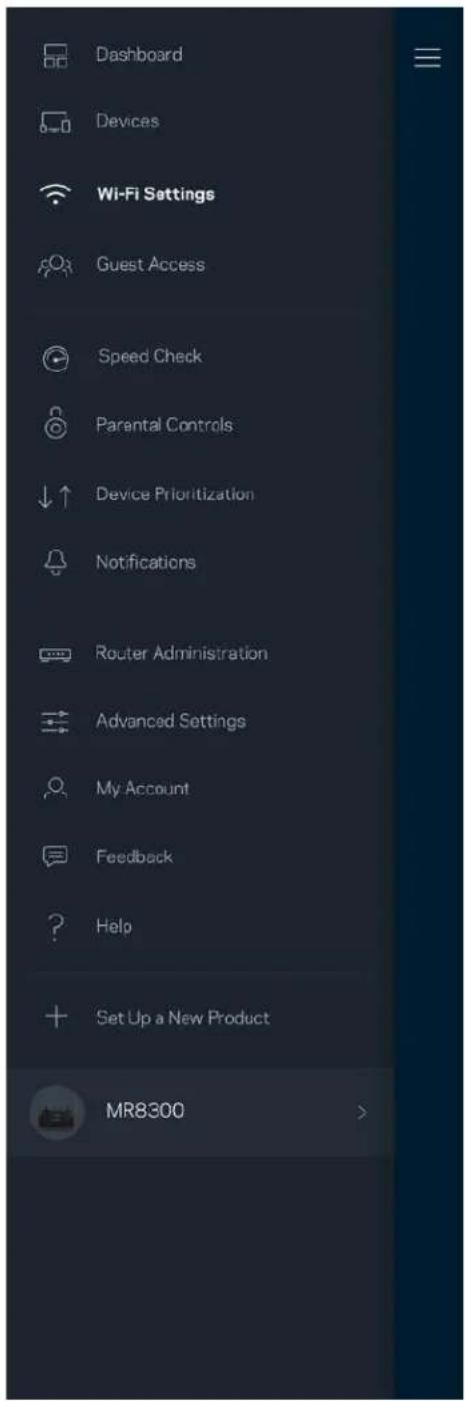

Wybierz Zaloguj się.13 Pulpit nawigacyjny Pulpit nawigacyjny to migawka sieci Wi-Fi. Sprawdź, ile urządzeń jest podłączonych do systemu. Z konsoli nawigacji możesz udostępnić hasło Wi-Fi i włączyć dostęp dla gości. W pulpicie nawigacyjnym widać również, które urządzenia są objęte kontrolą rodzicielską oraz które mają priorytetowy dostęp do sieci Wi-Fi.14 Urządzenia Wyświetlaj i zmieniaj dane urządzeń połączonych z siecią Wi-Fi. Możliwe jest wyświetlenie urządzeń podłączonych do sieci głównej oraz do sieci gościnnej, a także wyświetlenie informacji na ich temat.15 Aby wyświetlić lub zmienić dane urządzenia Na ekranie Urządzenia możesz edytować nazwy urządzeń i zmieniać ich ikony. Możesz też priorytetyzować urządzenia, ustalać kontrolę rodzicielską i wyświetlać informacje o sieci Wi-Fi. Wybierz urządzenie, by wyświetlić jego dane.16 Ustawienia sieci Wi-Fi Wyświetlaj i zmieniaj nazwę i hasło do sieci Wi-Fi oraz podłączaj urządzenia za pomocą narzędzia Wi- Fi Protected Setup™.17 Ustawienia zaawansowane Zaawansowani użytkownicy mogą zmienić domyślny typ zabezpieczeń i tryb Wi-Fi. Nie zmieniaj tych ustawień, jeśli nie masz doświadczenia w konfiguracji sieci Wi-Fi. Narzędzie Channel Finder wyszuka najmniej zatłoczone kanały Wi-Fi na Twoim obszarze, żeby umożliwić Ci uzyskanie najlepszej wydajności systemu. Jeśli masz więcej niż jeden węzeł w systemie, Channel Finder znajdzie najlepszy kanał dla każdego węzła.18 Połącz urządzenie za pomocą protokołu WPS Wi-Fi Protected Setup pozwala w łatwy sposób podłączać bezprzewodowe urządzenia do sieci Wi-Fi bez konieczności ręcznego wprowadzania ustawień zabezpieczeń.19 Dostęp w trybie gościa Skorzystaj z funkcji Dostęp w trybie gościa, by umożliwić gościom dostęp do Internetu, ograniczając ich dostęp do innych zasobów połączonych z siecią Wi-Fi. Wyślij hasło w wiadomości SMS lub wiadomości e-mail.20 Sprawdzanie szybkości Przeprowadź sprawdzanie szybkości, by upewnić się, że uzyskujesz prędkość, za jaką płacisz. Sprawdzanie szybkości pomaga też priorytetyzować urządzenia, ponieważ na podstawie wyników testów można określić, jak sygnał sieci Wi-Fi jest rozdzielany na urządzenia z określonymi priorytetami.

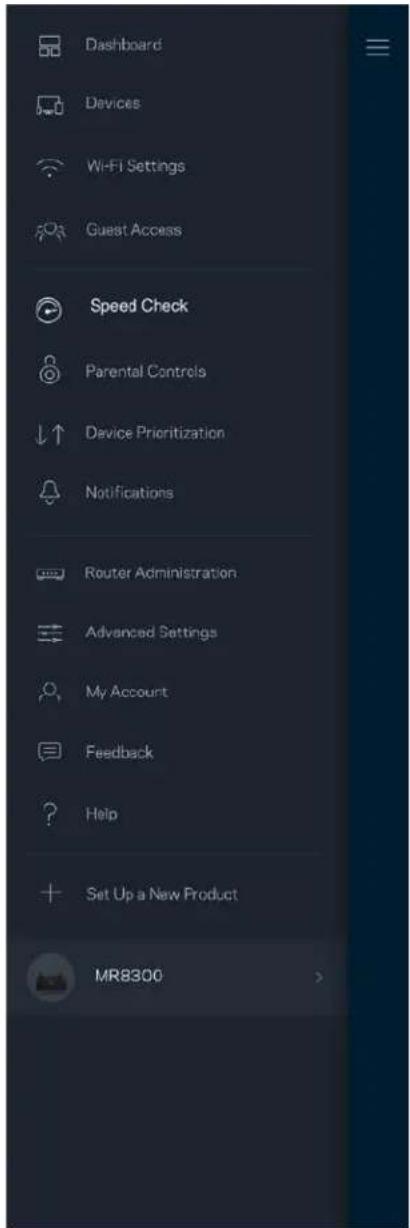

Szybkość pobierania to prędkość, z jaką treści internetowe są przesyłane do routera.

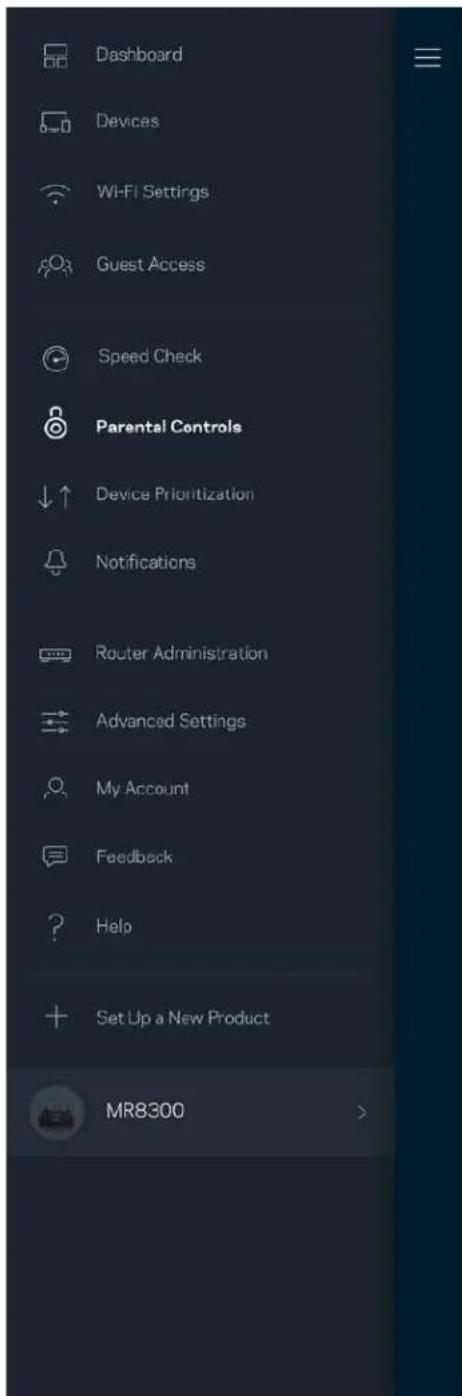

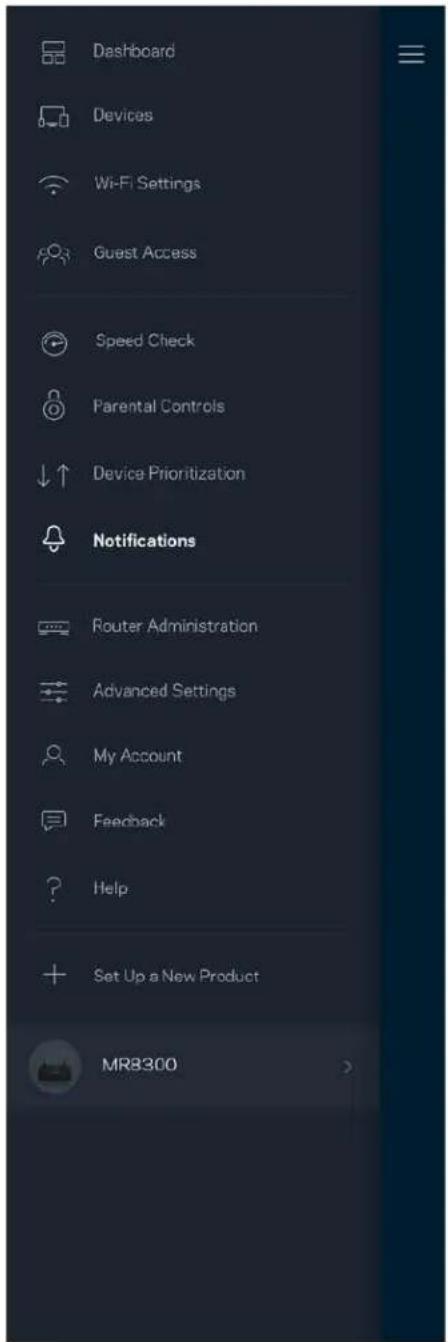

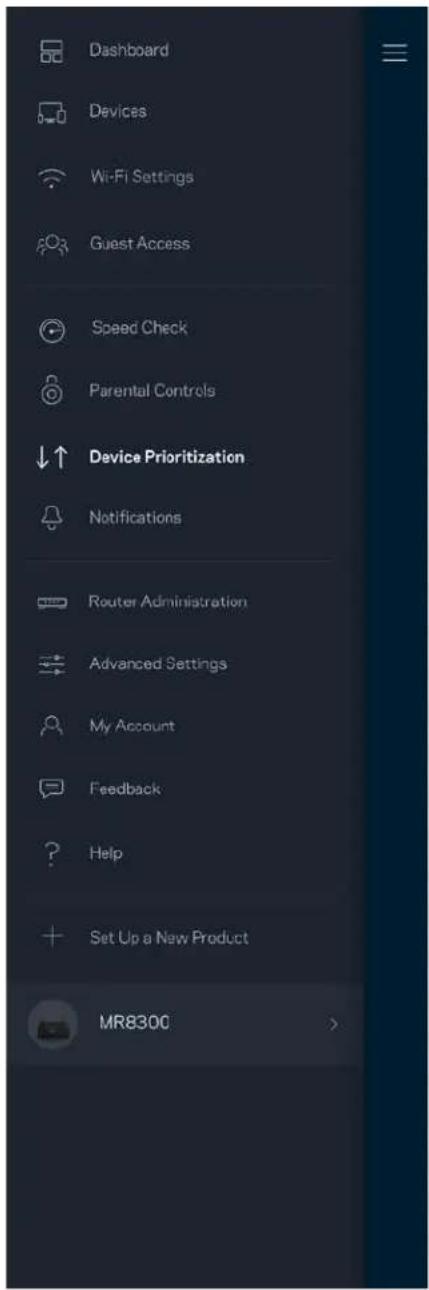

Prędkość przekazywania to szybkość, z jaką możesz przesyłać treści do Internetu.21 Uwaga — szybkość połączenia internetowego zależy od wielu czynników, w tym od typu konta u dostawcy Internetu, lokalnego i światowego ruchu internetowego oraz liczby urządzeń, które w domu korzystają z tego samego łącza internetowego.22 Kontrola rodzicielska Kontrola rodzicielska umożliwia kontrolowanie korzystania z Internetu przez dzieci i ich działań w trybie online. Wstrzymaj dostęp do internetu dla określonych urządzeń albo zablokuj niektóre strony.23 Priorytetyzacja urządzeń Wybierz do trzech urządzeń, które będą miały priorytetowy dostęp do połączenia internetowego. Te urządzenia, podłączone za pomocą sieci przewodowej i/lub bezprzewodowej, zawsze będą miały najlepszy dostęp po połączeniu. Router przeprowadza sprawdzenie szybkości, aby określić, jak w najlepszy sposób rozdzielić sygnał sieci Wi-Fi dla urządzeń z określonymi priorytetami. Pozostałe urządzenia będą korzystać z pozostałej przepustowości. Urządzenia priorytetowe pojawią się w pulpicie nawigacyjnym.24 Powiadomienia Jeżeli masz więcej niż jeden węzeł, aplikacja może Cię powiadomić, gdy węzły wtórne w Twoim systemie przejdą w tryb offline. Węzły wtórne to węzły, które nie są połączone przewodem z modemem. Musisz włączyć powiadomienia w ustawieniach swojego urządzenia przenośnego, by umożliwić przesyłanie Ci powiadomień przez aplikację.25 Zarządzanie ustawieniami routera Na ekranie administrowania routera możesz zmienić hasło routera i wskazówkę dotyczącą tego hasła oraz sprawdzić różne identyfikatory (numer modelu, numer seryjny i szczegóły adresu IP) swojego routera. Wyraź zgodę na uczestnictwo, by automatycznie raportować awarie do Linksys i przyczyniać się do poprawy możliwości sieci Wi-Fi. Możesz też ręcznie raportować do Linksys konkretne problemy.26 Razem z opisem problemu będą przesyłane następujące informacje:

Typ logowania ( w chmurze: wyświetla powiązany adres e-mail, lokalne: wyświetla komunikat „Administrator routera”

Typ połączenia WAN (wyświetla Wi-Fi lub Ethernet

Wersja systemu operacyjnego urządzenia

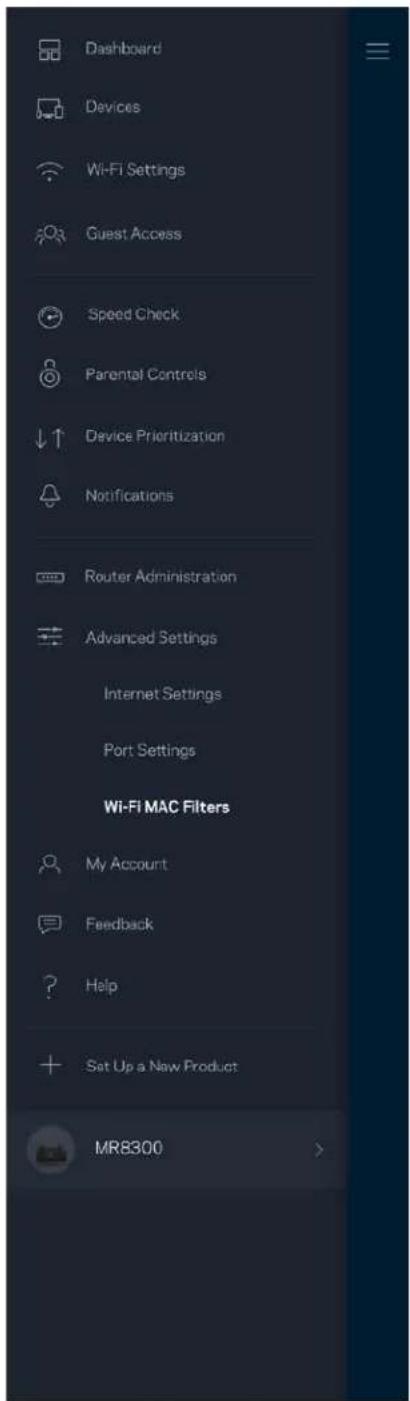

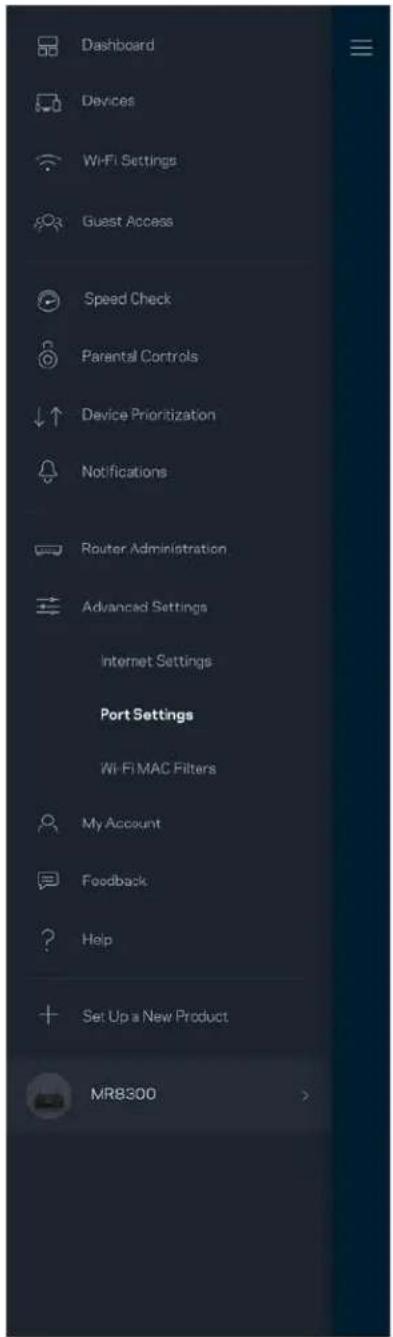

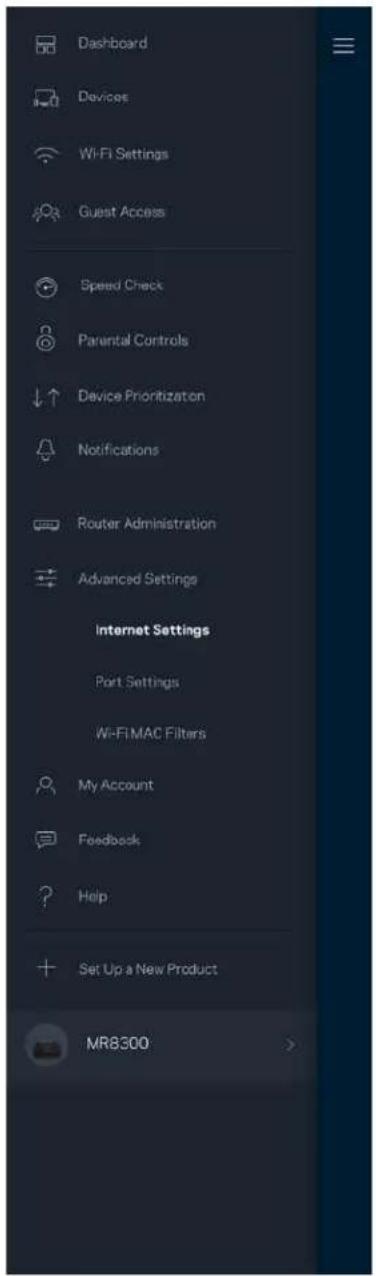

Czas: data ( miesiąc/dzień/rok, godzina, strefa czasowa )27 Ustawienia zaawansowane Ustawienia internetowe Możesz wybrać sposób, w jaki router będzie łączyć się z Internetem. Domyślne ustawienie to Konfiguracja automatyczna — DHCP. Inne typy połączeń zależą od usługodawcy internetowego oraz od planów korzystania z routera. Zaawansowani użytkownicy mogą skorzystać z Dodatkowych ustawień, by sklonować adresy MAC i skonfigurować MTU (rozmiar największego pakietu, który można przekazać przez sieć).28 Ustawienia portu Przekazywanie portów — dla pojedynczego portu, wielu portów lub zakresu portów — przekierowuje ruch przychodzący do konkretnego portu lub portów do określonego urządzenia lub portu w sieci Wi- Fi. Przy włączonym wyzwalaniu zakresu portów routera obserwuje dane wychodzące dla konkretnych numerów portów. Router pamięta adresy IP urządzeń korzystających z danych, więc kiedy te dane wracają, są kierowane z powrotem do właściwego urządzenia.29 Filtrowanie adresów MAC w sieci Wi-Fi Każde urządzenie sieciowe ma unikatowy, 12-cyfrowy adres MAC (Media Access Control). Możesz utworzyć listę adresów MAC i pozwolić tym urządzeniom na dostęp do sieci Wi-Fi lub odmówić im dostępu.30

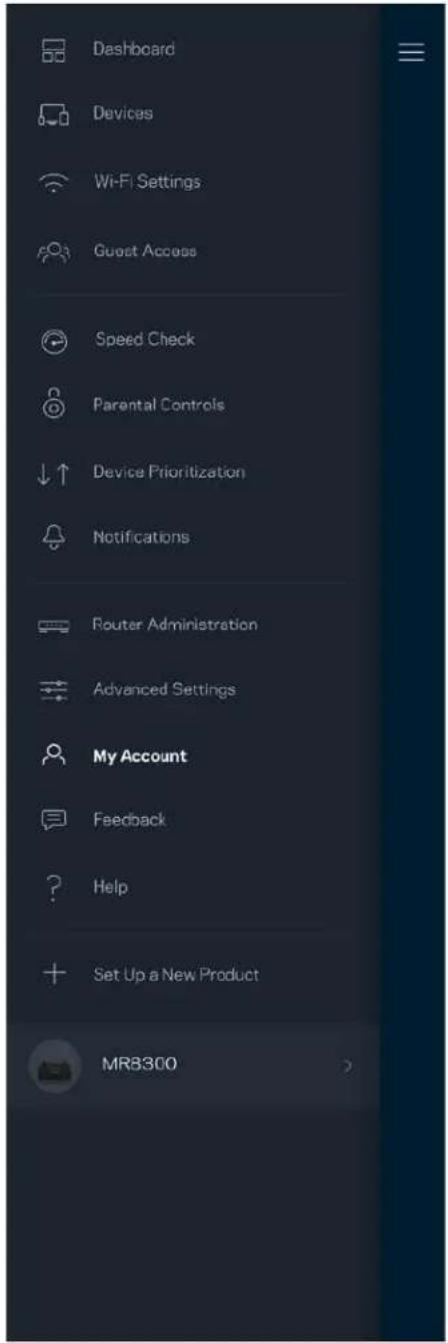

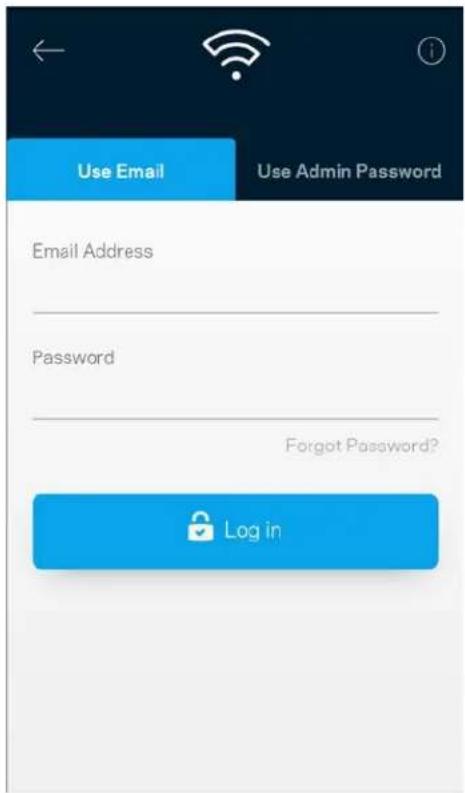

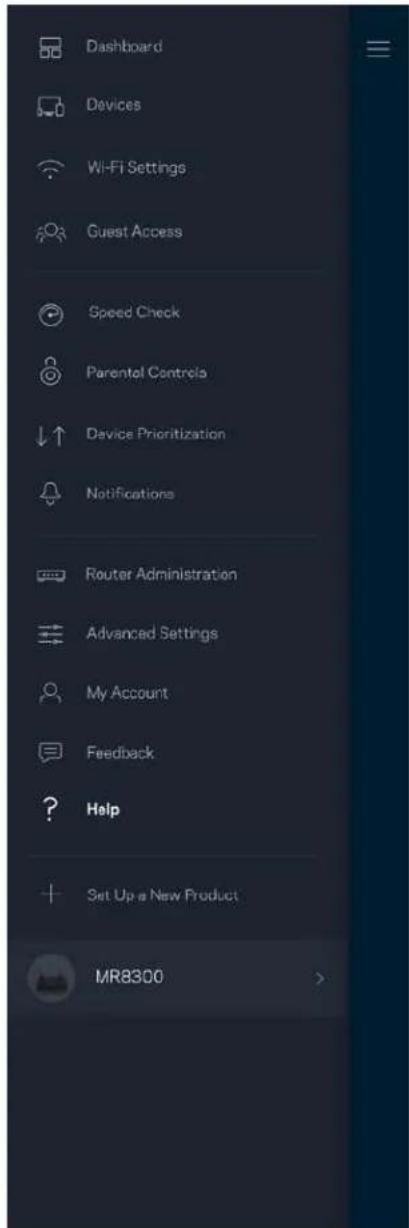

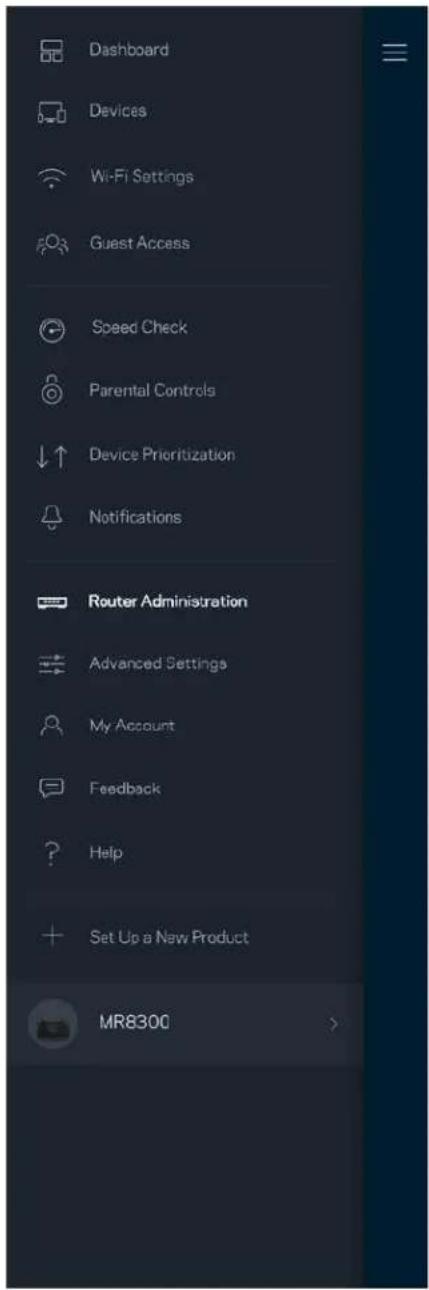

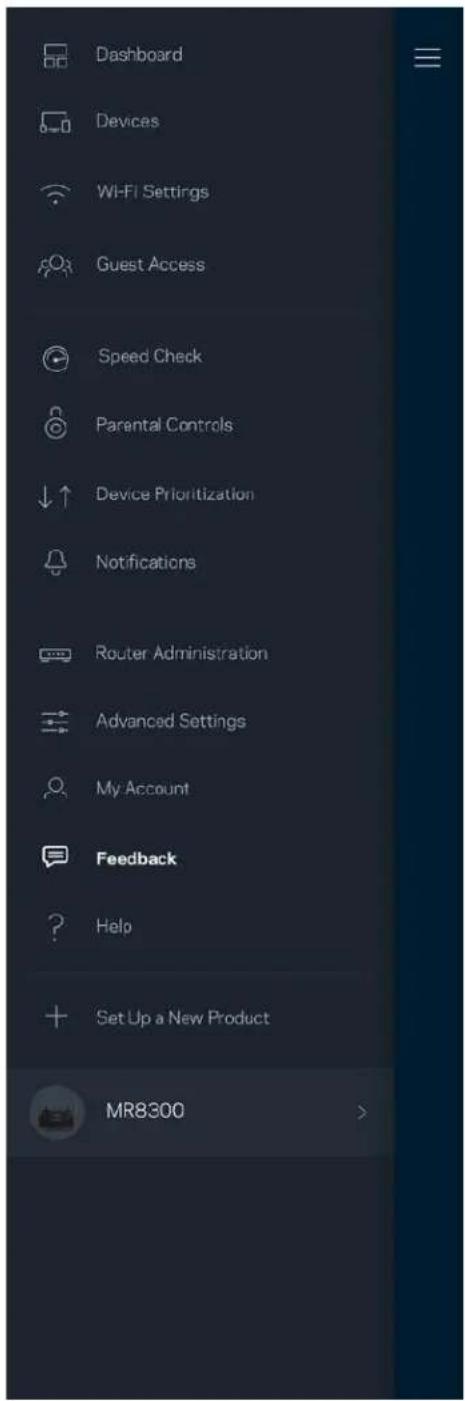

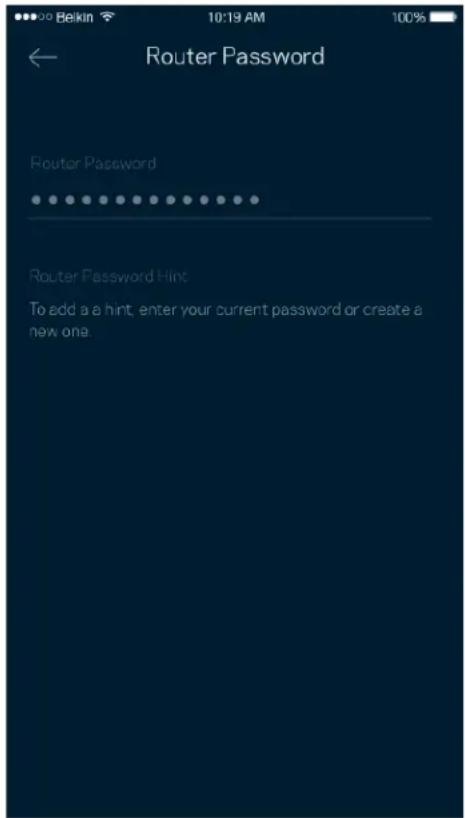

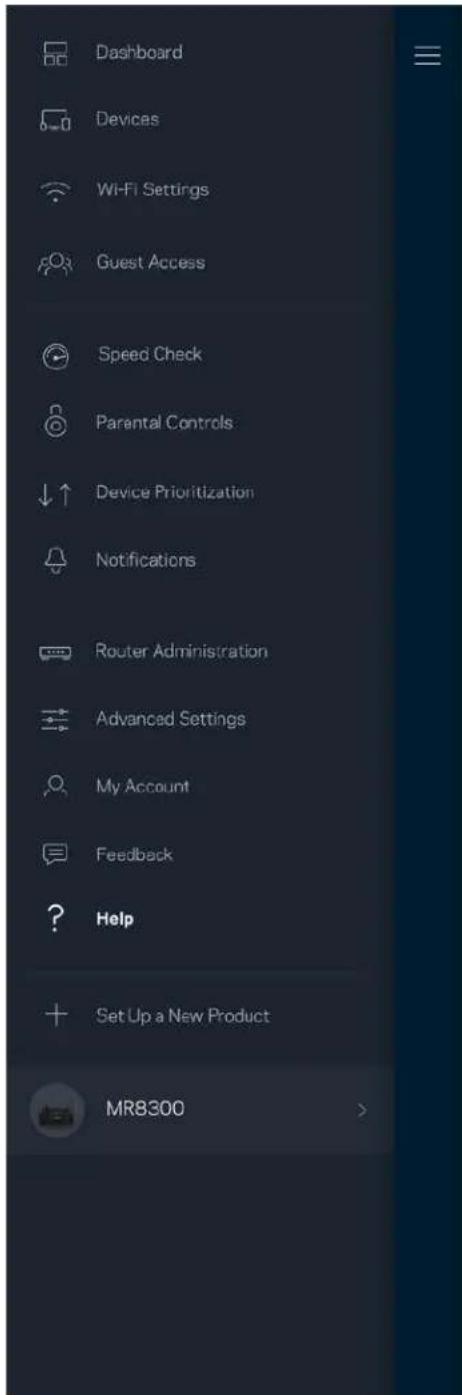

Moje konto Zmień hasło do aplikacji Linksys i wyraź zgodę na otrzymywanie aktualności i ofert od Linksys.31 Opinie Przekaż nam swoją opinię. Oceń aplikację w swoim sklepie z aplikacjami, prześlij nam sugestie albo zgłoś problem, który wpływa na Twoje wrażenia.32 Pomoc Problemy z aplikacją? Chcesz uzyskać więcej informacji o jednej z funkcji? Wybierz Pomoc.33 Podłączanie bezpośrednio do routera Jeśli nie masz połączenia internetowego, nadal możesz uzyskać dostęp do ustawień swojego routera. Połącz się z siecią Wi-Fi, uruchom aplikację Linksys i wybierz Zaloguj się z hasłem routera na dole ekranu. Dostępu do konta Linksys Wi-Fi nie można uzyskać bez połączenia z Internetem.34 Hasło routera Utworzyliśmy bezpieczne hasło administratora podczas instalacji. Aby je zmienić, wybierz Administracja routera i Zmień hasło routera i wskazówkę dotyczącą tego hasła. Aby zapewnić bezpieczeństwo routera, po zmianie hasła routera prześlemy Ci wiadomość e-mail.35 Przywracanie ustawień fabrycznych routera Przywrócenie ustawień fabrycznych routera MR8300 nigdy nie powinno być wymagane — jest to bardzo uciążliwy proces. Przywrócenie ustawień fabrycznych przywraca router do stanu, w jakim był po wyjęciu z pudełka — konieczne jest ponowne przeprowadzenie konfiguracji. Wszystkie ustawienia wprowadzone podczas konfiguracji i po niej, takie jak nazwy sieci Wi-Fi, hasła i typ zabezpieczenia, zostaną usunięte. Wszystkie urządzenia bezprzewodowe zostaną odłączone od sieci Wi-Fi. Aby przywrócić ustawienia fabryczne:

Upewnij się, że router jest podłączony do zasilania i włączony. Naciśnij i przytrzymaj przycisk Reset na dole urządzenia. Kontrolka na górze routera zacznie migać na czerwono. Nie zwalniaj przycisku, aż światło wyłączy się, a następnie zaświeci na jasnoczerwono.36 Dane techniczne Linksys MR8300 Nazwa modelu Num er modelu

ybkość przełączanych portów Częstotliwość radiowa

nkcje bezpieczeństwa

lucz zabezpieczeń Trzyzakresowy router sieci kratowej Wi-Fi AC2200 MR8300 10/100/1000 Mb/s 2,4 GHz oraz 5 GHz (x2) 4 x regulowane anteny zewnętrzne USB 3.0, Ethernet (1-4), Internet, zasilanie Power, Reset, WPS Panel górny: Jeden, światło wielokolorowe sygnalizujące zasilanie i stan urządzenia Panel tylny: USB, Ethernet (1-4), Internet WPA2/WPA-Mixed, WPA2-Personal Maks. 128-bitowy Parametry fizyczne i środowiskowe Wymiary 213,7 x 161,8 x 54,8 mm (bez anten) Waga urządzenia 608 g Zasilanie 12 V, 2,0 A Certyfikaty FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac) Temperatura robocza: 0–40°C (32–104°F) Temperatura przechowywania: -20–60°C (-4–140°F) Wilgotność podczas pracy 10 - 80% (wilgotność względna bez kondensacji) Wilgotność przy przechowywaniu od 5% do 90%, bez kondensacji

agi: Informacje dotyczące przepisów, gwarancji i bezpieczeństwa można znaleźć pod adresem Linksys.com/support/MR8300.37 Parametry techniczne mogą ulec zmianie bez uprzedzenia. Maksymalna wydajność oparta na standardzie IEEE 802.11. Rzeczywista wydajność może odbiegać od nominalnej. Może to dotyczyć m.in. mniejszej przepustowości sieci bezprzewodowej, szybkości przesyłania danych, zasięgu i obszaru pokrycia. Osiągi zależą od wielu czynników, warunków i zmiennych, w tym odległości od punktu dostępowego, natężenia ruchu sieciowego, materiałów i konstrukcji budynku, używanego systemu operacyjnego, używanych urządzeń bezprzewodowych, zakłóceń itp. Najlepsza pomoc techniczna dostępna jest na stronie linksys.com/support/MR8300. BELKIN, LINKSYS oraz wiele nazw i znaków graficznych produktów jest znakami towarowymi grupy spółek Belkin. Wymienione tutaj znaki towarowe innych firm stanowią własność odpowiednich podmiotów. © 2018 Belkin International, Inc. i spółki stowarzyszone. Wszelkie prawa zastrzeżone.1
