Nom du produit	LINKSYS MaxStream MR8300
Type de routeur	Routeur Wi-Fi 5 (802.11ac)
Vitesse maximale	Jusqu'à 2,2 Gbps
Bandes de fréquence	Tri-bande (2,4 GHz et 5 GHz)
Ports Ethernet	4 ports Gigabit Ethernet
Technologie MU-MIMO	Oui, pour des connexions simultanées
Couverture Wi-Fi	Jusqu'à 2 000 pieds carrés
Compatibilité	Compatible avec tous les appareils Wi-Fi
Application de gestion	Linksys App pour configuration et gestion
Sécurité réseau	WPA2, protection par mot de passe
Fonctionnalités supplémentaires	Contrôle parental, QoS (Quality of Service)
Dimensions	220 x 220 x 50 mm
Poids	1,1 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - MaxStream MR8300 LINKSYS

Comment réinitialiser le routeur LINKSYS MaxStream MR8300 ?

Pour réinitialiser le routeur, maintenez enfoncé le bouton de réinitialisation situé à l'arrière du routeur pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Comment accéder à l'interface de configuration du routeur ?

Connectez-vous à votre réseau Wi-Fi, ouvrez un navigateur web et entrez l'adresse 'http://192.168.1.1' ou 'http://linksyssmartwifi.com'.

Pourquoi mon routeur ne se connecte-t-il pas à Internet ?

Vérifiez les connexions de votre modem et assurez-vous que le câble Ethernet est correctement branché. Redémarrez à la fois votre modem et votre routeur.

Comment changer le mot de passe du réseau Wi-Fi ?

Connectez-vous à l'interface de configuration, allez dans 'Wireless Settings', puis modifiez le champ 'Wi-Fi Password' et enregistrez les modifications.

Mon réseau Wi-Fi est lent, que puis-je faire ?

Essayez de réduire le nombre d'appareils connectés, placez le routeur dans un emplacement central, ou changez le canal Wi-Fi dans les paramètres du routeur.

Comment mettre à jour le firmware du routeur ?

Accédez à l'interface de configuration, allez dans 'Administration' puis 'Firmware Upgrade'. Vérifiez s'il y a des mises à jour disponibles et suivez les instructions.

Que faire si le routeur ne reconnaît pas mon appareil ?

Assurez-vous que votre appareil est compatible avec le routeur et que le Wi-Fi est activé. Essayez de redémarrer votre appareil et le routeur.

Comment activer le contrôle parental sur le routeur ?

Connectez-vous à l'interface de configuration, allez dans 'Parental Controls', et suivez les instructions pour configurer les restrictions d'accès.

Puis-je utiliser le LINKSYS MaxStream MR8300 comme point d'accès ?

Oui, vous pouvez le configurer en mode point d'accès dans les paramètres réseau de l'interface de configuration.

Comment résoudre les problèmes de connexion Wi-Fi intermittente ?

Vérifiez les interférences avec d'autres appareils sans fil, changez le canal Wi-Fi, et assurez-vous que le routeur est à jour avec le dernier firmware.

Comment vérifier les appareils connectés à mon réseau ?

Connectez-vous à l'interface de configuration et allez dans 'Device List' pour voir tous les appareils actuellement connectés à votre réseau.

MODE D'EMPLOI MaxStream MR8300 LINKSYS

Ajustes de internet 29

Routeur sans fil maillé tribande AC2200

MAX-STREAM™

MR8300

Table des matières

Vue d'ensemble du produit \_\_\_\_ 3

Partie avant/supérieure 3

Précédent 5

Côté 6

Aide 7

Où trouver de plus amples renseignements ____ 7

Configuration 9

Ce dont vous avez besoin 9

Paramètres du système de réseau sans fil Linksys pour toute la maison \_\_\_\_ 13

Connexion à l'application Linksys 13

Tableau de bord 14

Appareils 15

Pour afficher ou modifier les détails des appareils 16

Paramètres du sans-fil 17

Connector un appareil avec WPS 19

Accès d'invité 20

Contrôle de vitesse 21

Contrôle parental 23

Priorisation des appareils 24

Notifications 25

Administration du routeur 26

Paramètres de connexion Internet 28

Paramètres de ports 29

Filtres MAC sans-fil 30

Mon compte 31

Commentaires 32

Aide 33

Connexion directe à votre routeur 34

Mot de passe du routeur 35

Comment réinitialiser votre routeur aux paramètres d'usine \_\_\_\_ 36

Caractéristiques techniques 37

Linksys MR8300 37

Environnement d'exploitation 37

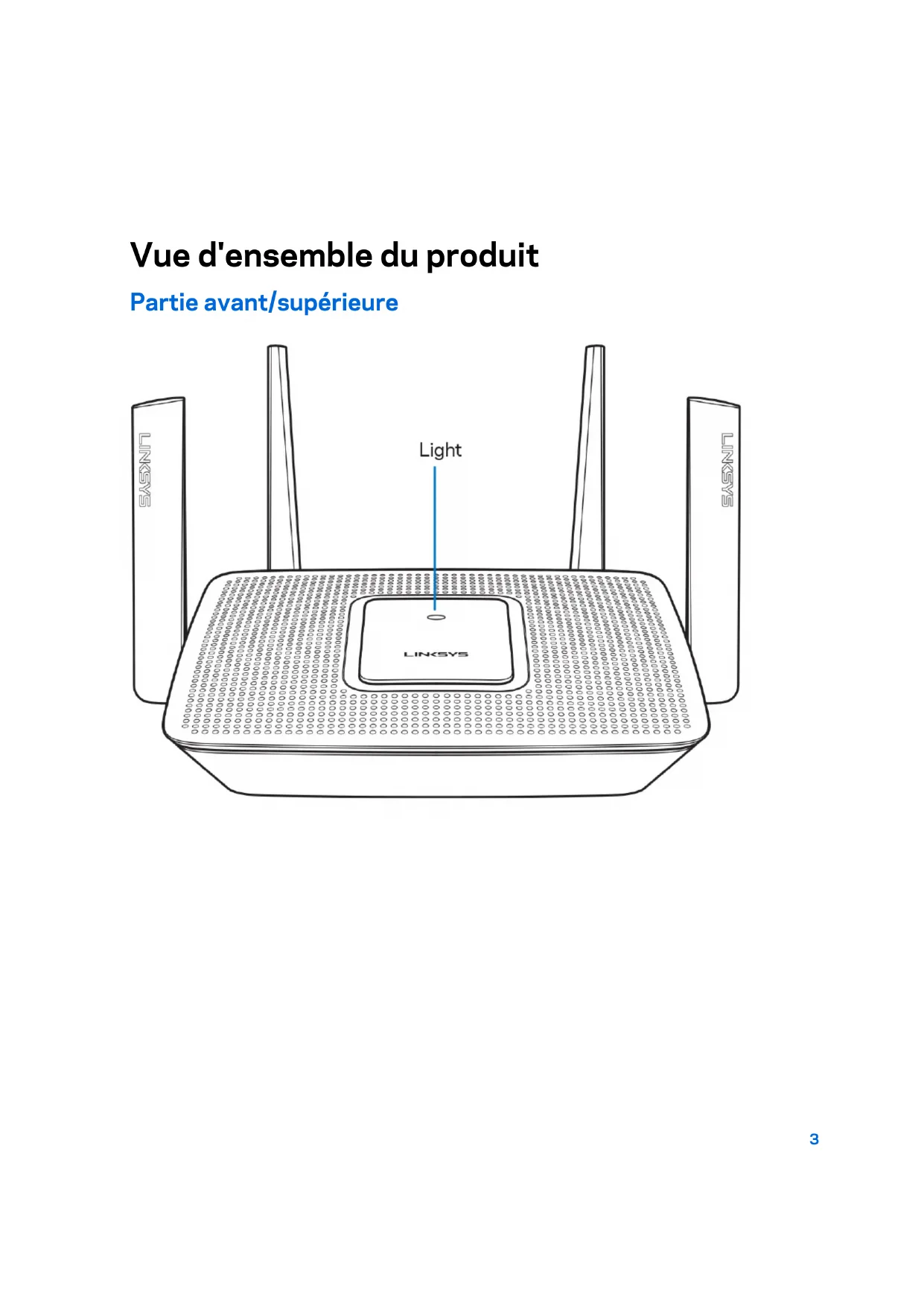

Vue d'ensemble du produit

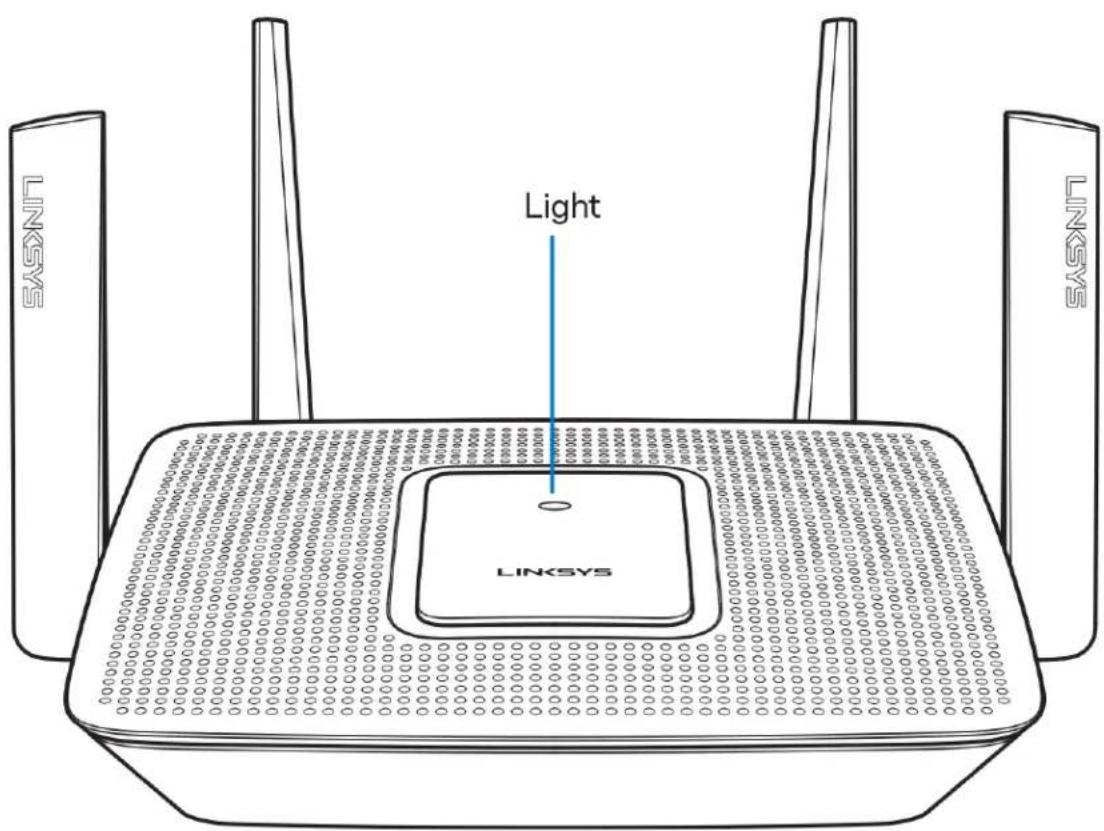

Partie avant/supérieure

Le témoin lumineux sur la partie supérieure de votre routeur vous renseigne sur son fonctionnement.

Fonctionnement normal

Description du voyant État
Bleu (clignotant)	Démarrage en coursAttendez que le routeur finisse sa procédure de démarrage.
Violet	Prêt pour la configurationOuvrez l'application Linksys pour effectuer la configuration.
Violet (clignotant)	Connexion en coursSuivez les instructions indiquées dans l'application.
Bleu	Connecté à internetLe routeur est en ligne, tout va bien.
Rouge	Aucune connexion internetNon connecté, vérifiez auprès de votre FAI si le service est interrompu.
Rouge (clignotant)	Non branché au modemAssurez-vous que votre routeur est bien branché au modem.

WPS

Bleu (clignotant) Procédure de jumelageinitiée

Jaune (clignotant) Échec du jumelage

Bleu Jumelage réussi

Précédent

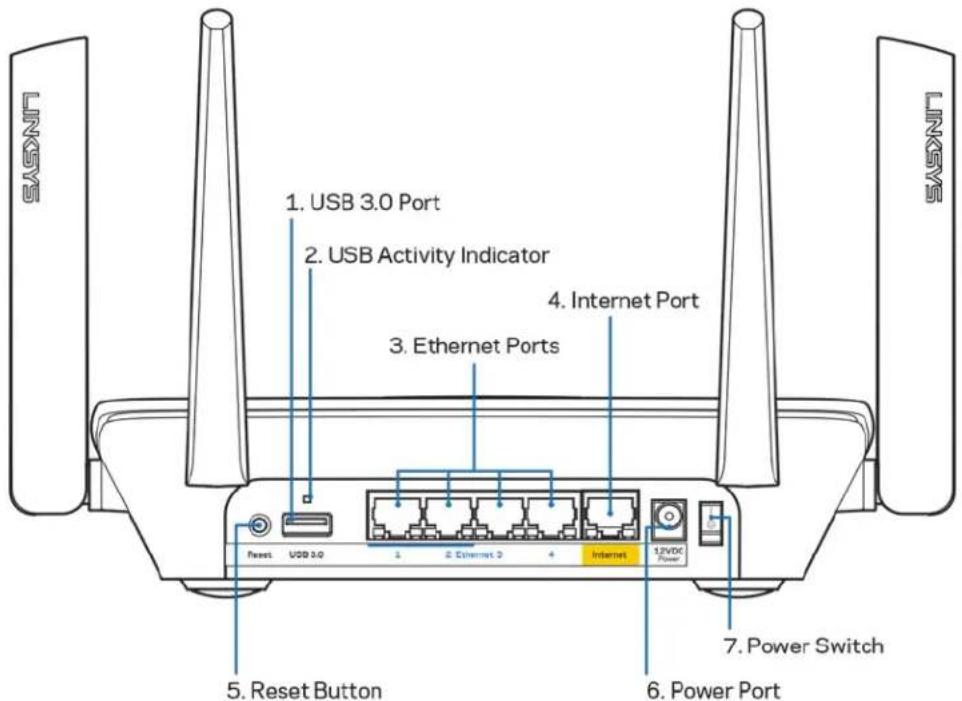

1. USB 3.0 Port 2. USB Activity Indicator 3. Ethernet Ports 4. Internet Port 5. Reset Button 6. Power Port 7. Power Switch

Port USB 3.0 (1) : branchez et partagez des périphériques de stockage USB sur votre réseau ou sur Internet.

Remarque : ce port est destiné à des capacités futures et pourrait nécessiter une mise à jour du micrologiciel lorsque disponible.

Témoin d'activité USB (2) : les voyants indiquent le transfert de données à partir de et vers des dispositifs externes.

Ports Ethernet (3) : branchez des câbles Ethernet sur ces ports Gigabit (10/100/1000) bleus et aux périphériques connectés à votre réseau en mode filaire.

Remarque : pour une performance optimale, utilisez des câbles CAT5e ou de catégorie supérieure sur les ports Ethernet.

Port internet (4) : branchez un câble Ethernet sur ce port Gigabit (10/100/1000) jaune et sur un modem câble/DSL internet à large bande ou fibre optique.

Remarque : pour une performance optimale, utilisez un câble CAT5e ou de catégorie supérieure sur le port Internet.

Bouton Reset (réinitialisation) (5) : pour réinitialiser votre routeur aux paramètres d'usine, appuyez et maintenez ce bouton enfoncé pendant que le témoin lumineux sur la partie supérieure du routeur clignote en rouge. Le témoin lumineux passera au rouge fixe et s'éteindra.

Port d'alimentation (6) : branchez le bloc d'alimentation en c.a. fourni.

Interrupteur marche/arrêt (7) : appuyez sur | (marche) pour mettre le routeur sous tension.

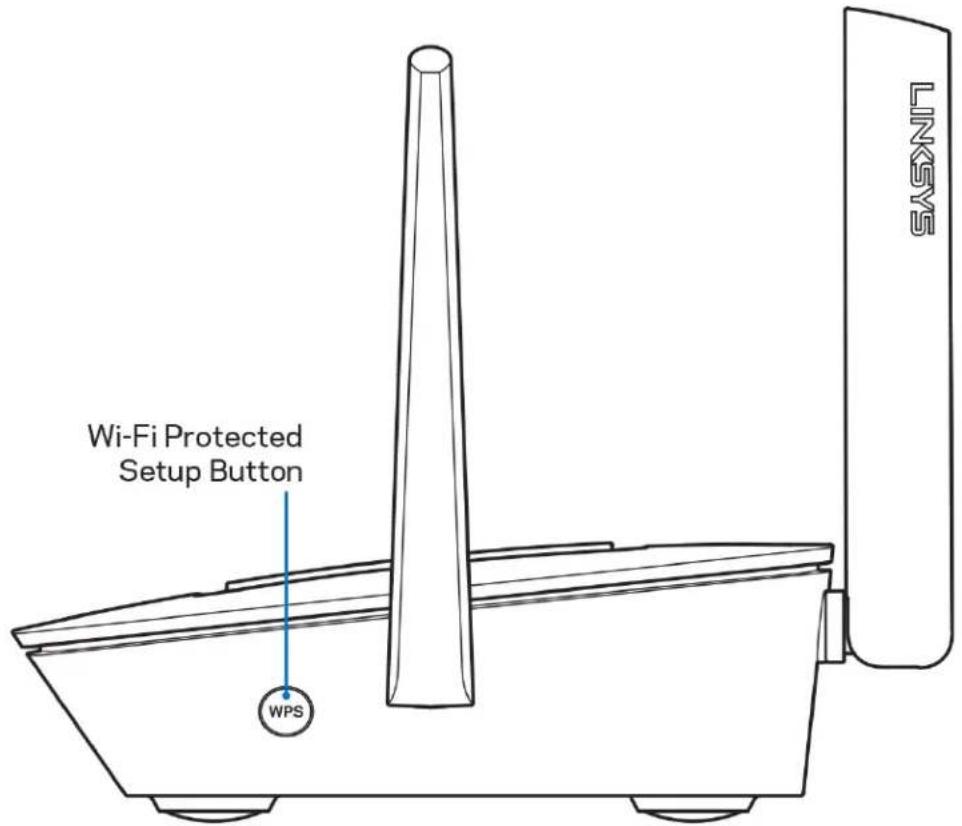

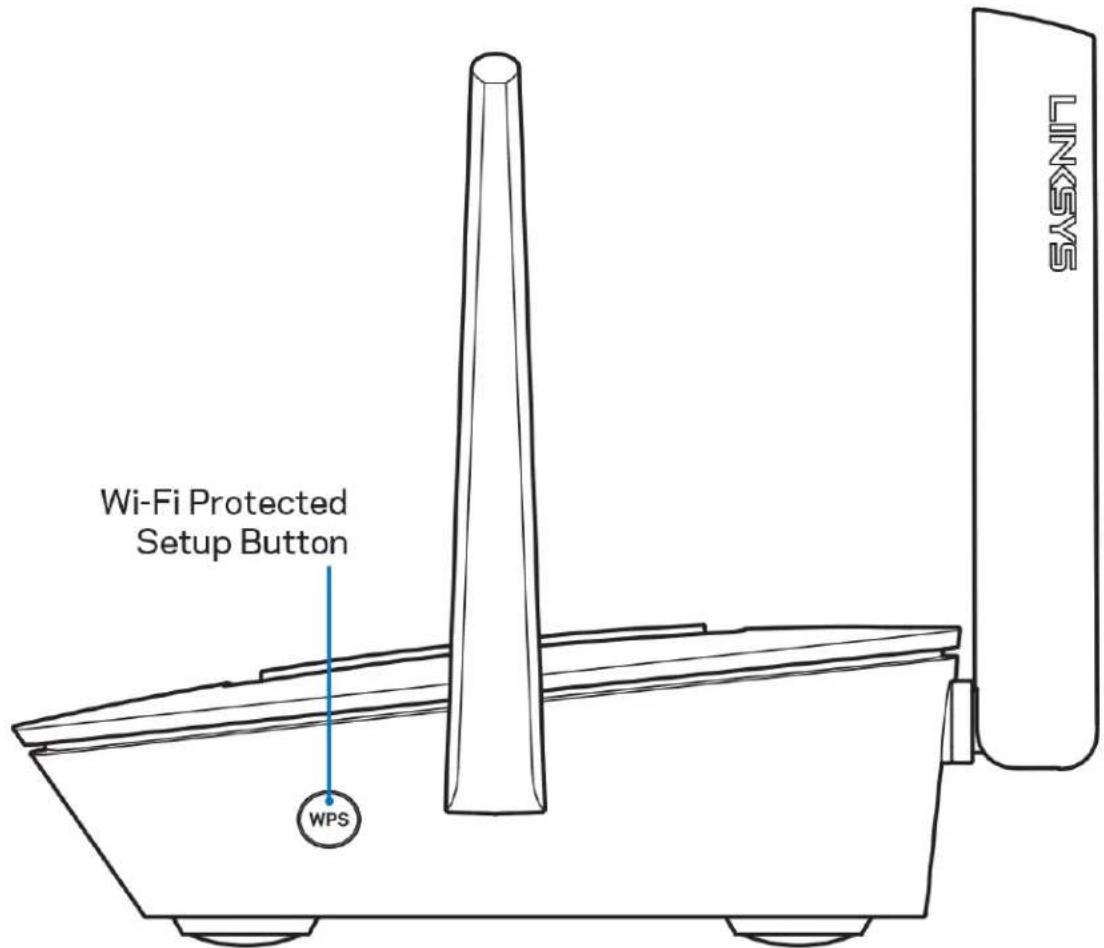

Côté

Bouton Wi-Fi Protected Setup™ : appuyez pour vous connecter à des périphériques réseau compatibles WPS.

Aide

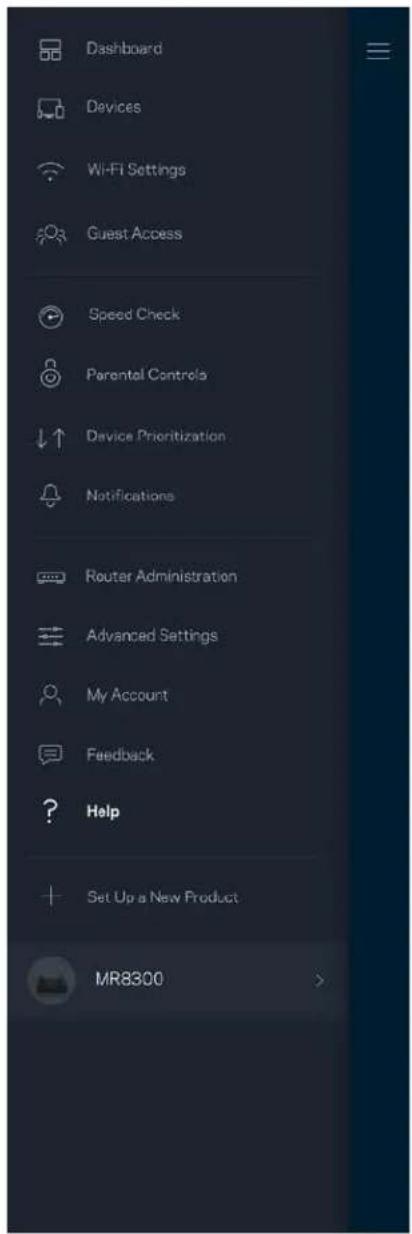

Où trouver de plus amples renseignements

• Linksys.com/support/MR8300
• Section aide de l'application Linksys (lancez l'application et cliquez sur Aide dans le menu principal de navigation)

Remarque : les licences et la documentation relatives aux logiciels tiers utilisés dans ce produit peuvent être consultées à l'adresse suivante : http://support.linksys.com/en-us/license. Pour toute demande relative au code source LPG ou toute autre question, veuillez communiquer avec nous à l'adresse http://support.linksys.com/en-us/gplcodecenter.

Configuration

IMPORTANT : votre MR8300 ne peut être configuré qu'en tant que nœud principal d'un système de réseau maillé sans fil pour toute la maison. Un nœud principal doit être connecté à votre modem ou routeur-modem par un câble Ethernet. Les nœuds secondaires peuvent être connectés sans fil ou à l'aide de câbles Ethernet.

Si vous ajoutez le routeur à un système Velop de réseau maillé sans fil pour toute la maison, réinitialisez tous les nœuds à leurs paramètres d'usine et ajoutez-les au système une fois que votre MR8300 est configuré et fonctionne.

Téléchargez l'application Linksys. Vous avez besoin de cette application pour configurer votre routeur.

Visitez la boutique d'applications de votre appareil et cherchez Linksys.

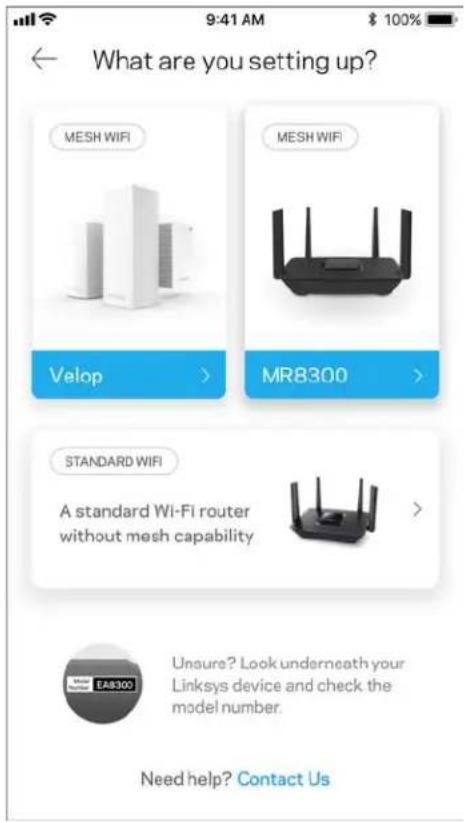

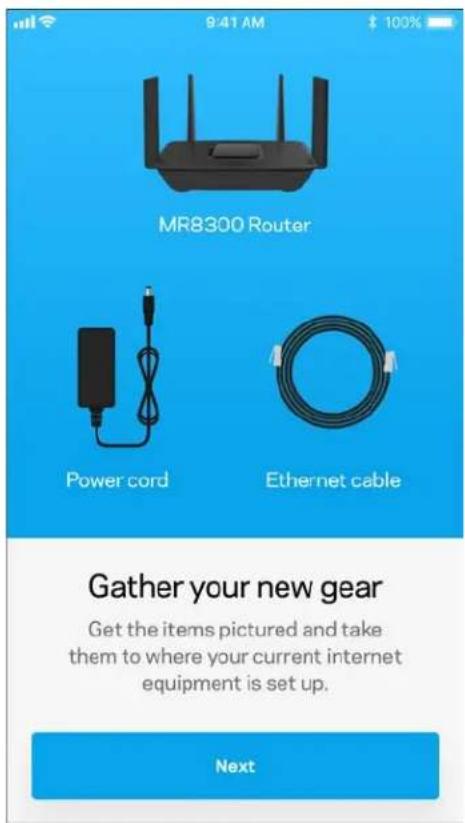

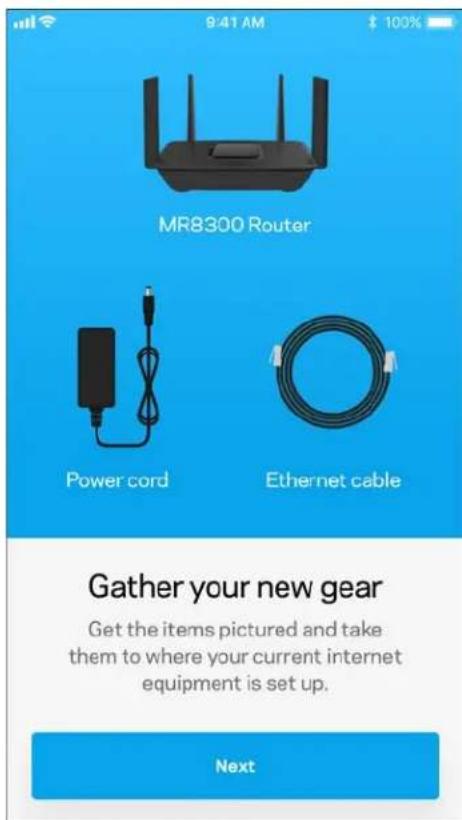

Ce dont vous avez besoin

Installez l'application, ouvrez-la et suivez les directives.

Remarque : l'application fonctionne sous iOS 9.0 et versions plus récentes, et Android 4.1 et versions plus récentes.

Au cours de la procédure de configuration, vous allez créer un compte Sans-fil intelligent Linksys qui vous permettra d'utiliser l'application pour consulter ou modifier les paramètres de votre routeur partout où vous avez une connexion Internet.

Grâce au Sans-fil intelligent Linksys, et à l'application Linksys, vous pouvez notamment :

• modifier le nom et le mot de passe de votre réseau sans-fil;
• configurer l'accès d'invités;
• connecter des appareils au réseau sans-fil avec la fonction WPS;
  • bloquer l'accès à Internet avec le contrôle parental;
• tester le débit de votre connexion Internet.

Remarque : nous vous enverrons un courriel de vérification. À partir de votre réseau domestique, cliquez sur le lien dans le courriel pour connecter votre routeur à votre compte.

Mis à part le branchement de l'alimentation et du câble Ethernet, le processus de configuration via l'application fait tout le travail à votre place. Une fois la connexion établie, utilisez l'application pour personnaliser votre réseau sans-fil en lui donnant un nom et un mot de passe. Vous pouvez également donner des noms aux nœuds en fonction de leur emplacement pour que vous puissiez les identifier dans le cas peu fréquent où ils nécessiteraient une intervention.

Si vous avez l'intention d'ajouter des nœuds Velop afin de créer un système de réseau maillé sans fil pour toute la maison, ils peuvent être installés n'importe où, à portée d'un autre nœud en fonctionnement. Seul le MR8300 doit être raccordé par câble au modem ou routeur-modem. Ne vous inquiétez pas, l'application vous aidera à positionner vos nœuds.

Imprimez cette page, puis inscrivez les paramètres de votre réseau sans-fil et de votre compte au tableau ci-dessous à titre de référence. Rangez vos notes dans un endroit sûr.

Nom du réseau sans-fil
Mot de passe du réseau sans-fil
Mot de passe du routeur
Nom d'accès de l'invité
Mot de passe de l'invité
Adresse courriel de connexion à l'application Linksys
Mot de passe de l'application Linksys

Votre adresse courriel de connexion à l'application Linksys peut également être utilisée pour vous connecter à LinksysSmartWiFi.com. Vous pouvez consulter ou gérer votre sans-fil à partir d'un navigateur Internet.

Paramètres du système de réseau sans fil Linksys pour toute la maison

À partir de votre application Linksys, vous pouvez consulter ou modifier des paramètres du système sans fil, dont la sécurité et le contrôle parental. Vous pouvez accéder aux paramètres sans fil partout où vous avez une connexion Internet. Vous pouvez également accéder à votre système directement à partir de votre réseau domestique, même si vous n'avez pas de connexion Internet.

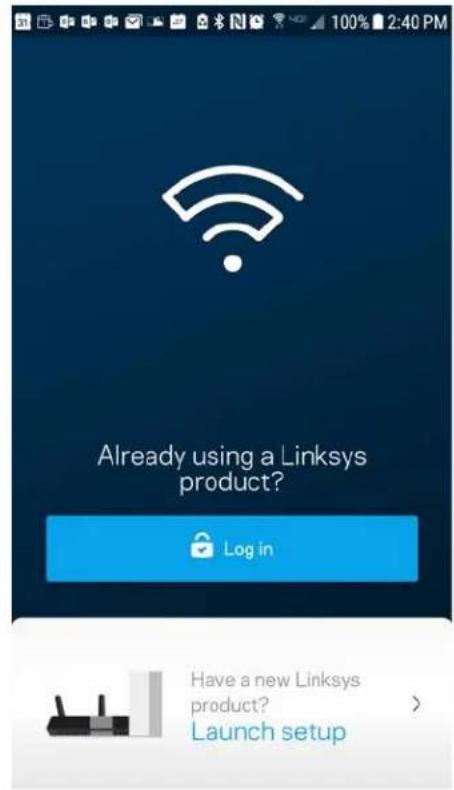

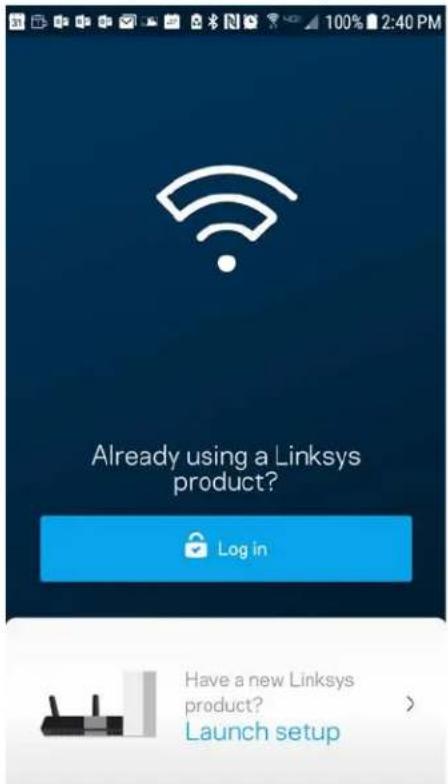

Connexion à l'application Linksys

1. Ouvrez l'application Linksys.

1. Entrez l'adresse de courriel utilisée pour créer votre compte.
2. Entrez le mot de passe de votre compte.
3. Touchez Connexion.

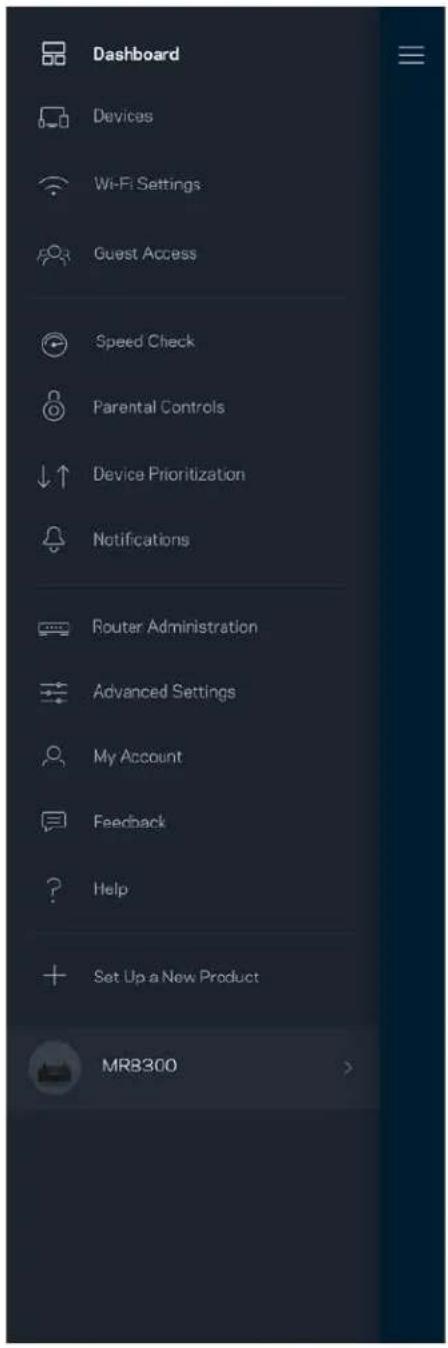

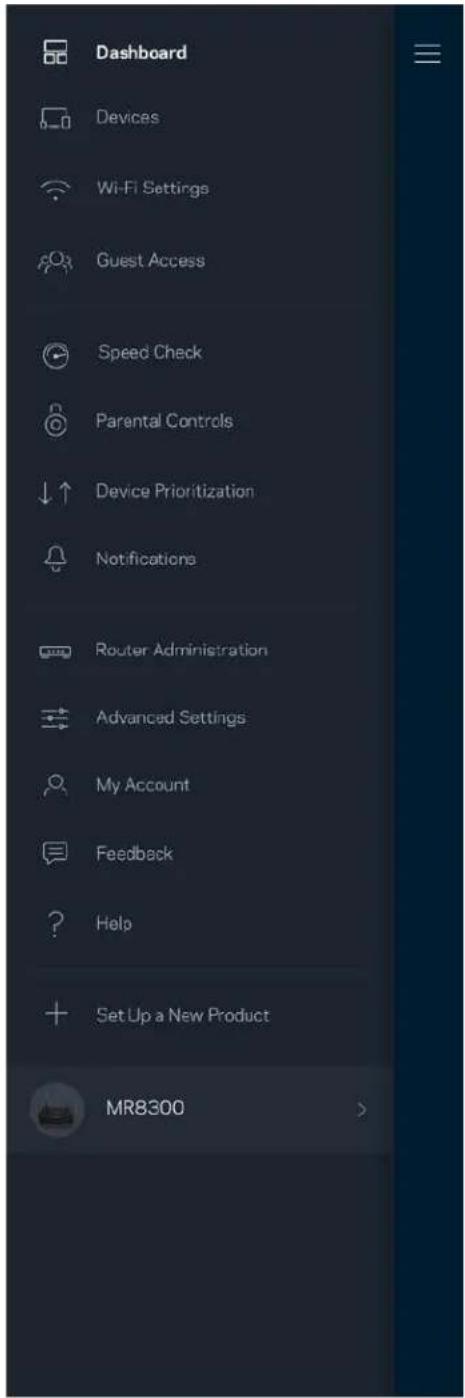

Tableau de bord

Le tableau de bord vous donne un aperçu de votre réseau sans-fil. Vous pouvez voir combien d'appareils sont connectés à votre système. À partir du tableau de bord, vous pouvez partager le mot de passe de votre sans-fil et activer l'accès d'invité. Le tableau de bord vous indique également si le contrôle parental est actif sur certains appareils ou s'ils sont prioritaires pour l'accès au sans-fil.

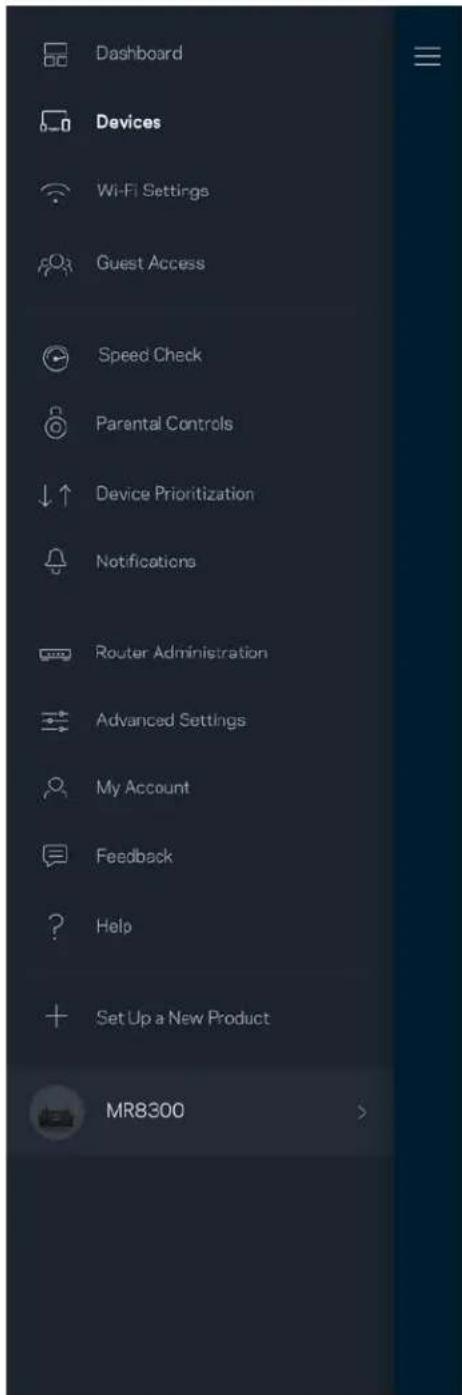

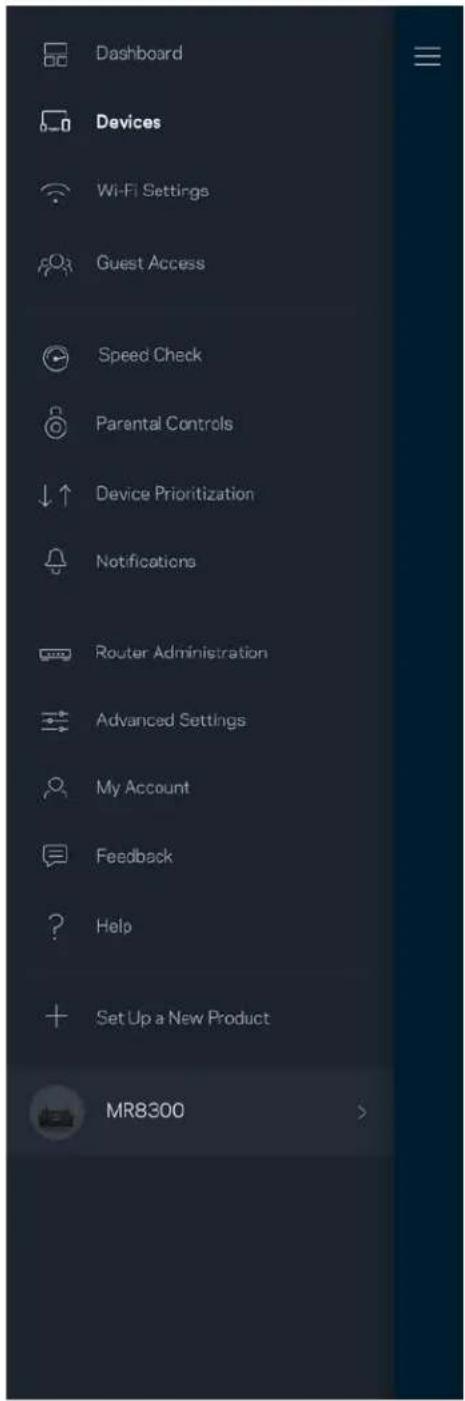

Consultez et modifiez les détails concernant tous les appareils connectés à votre sans-fil. Vous pouvez voir quels périphériques sont connectés à votre réseau principal et à votre réseau d'invités ou afficher des renseignements sur chacun de ces périphériques.

Pour afficher ou modifier les détails des appareils

À partir de l'écran Appareils, vous pouvez modifier les noms des appareils et les icônes qui leur sont associées. Vous pouvez également prioriser des appareils, définir le contrôle parental et consulter les détails du réseau sans-fil. Touchez un des appareils de la liste pour afficher ses détails.

Mikah's Laptop MyHomeWiFi Office Node Device Prioritization On Parental Controls Off Wi-Fi IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fe80:0000:0000:0 0000:4425:48f0:5bd8:5c93 Wired IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fe80:0000:0000:0 0000:4425:48f0:5bd8:5c93

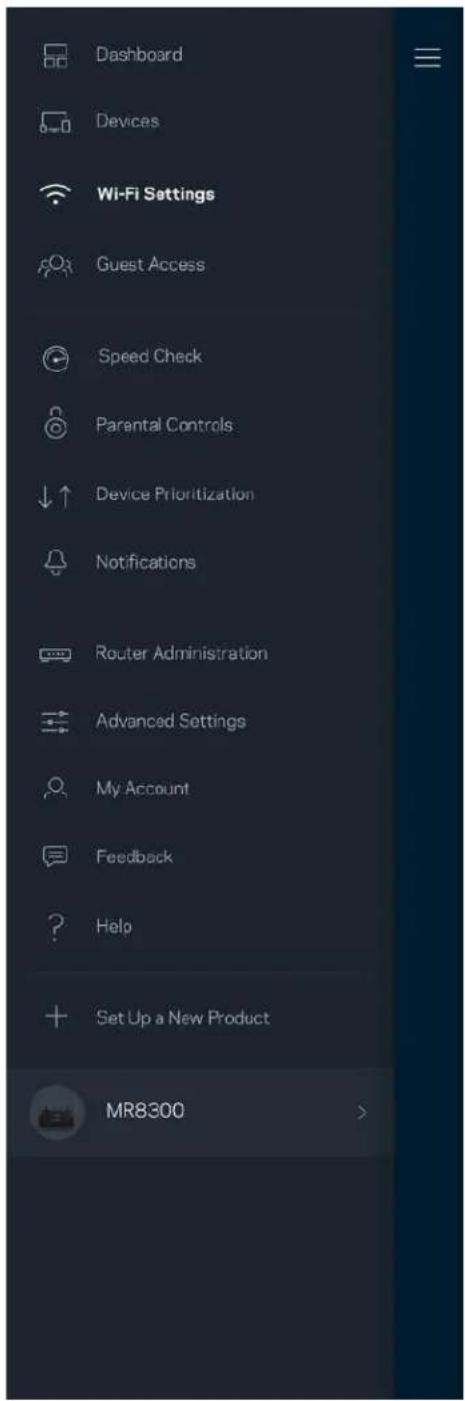

Paramètres du sans-fil

Vous pouvez consulter ou modifier le nom et le mot de passe de votre réseau sans-fil et connecter les appareils à l'aide de Wi-Fi Protected Setup™.

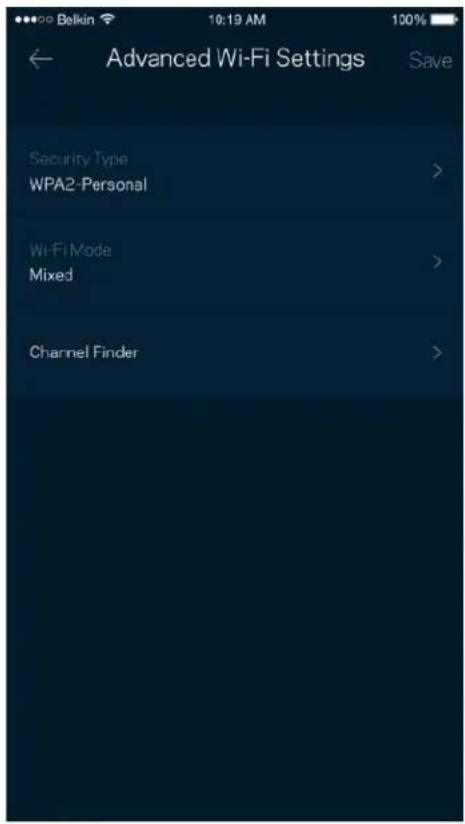

Les utilisateurs avancés peuvent modifier le type de sécurité par défaut et le mode du sans-fil. Ne modifiez pas ces paramètres si vous n'avez pas une grande expérience des réseaux sans-fil. Le Détecteur de canaux cherchera les canaux sans-fil les plus ouverts dans votre secteur afin d'optimiser les performances de votre système. Si vous avez plusieurs nœuds dans votre système, le Détecteur de canaux trouvera le meilleur canal pour chacun d'eux.

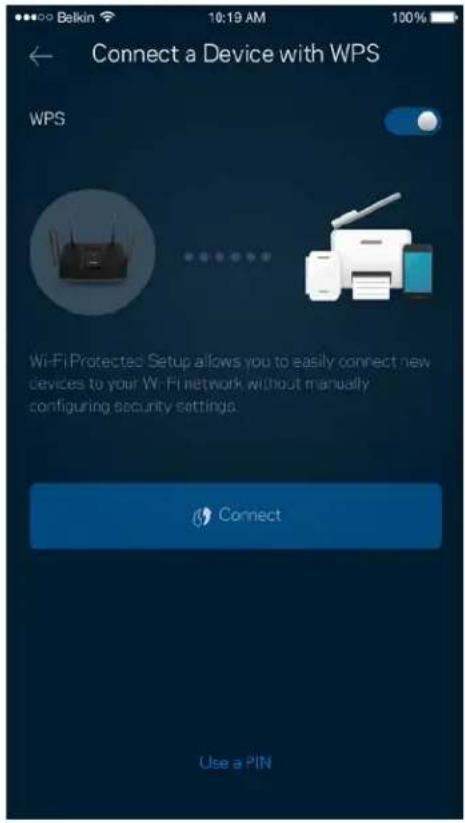

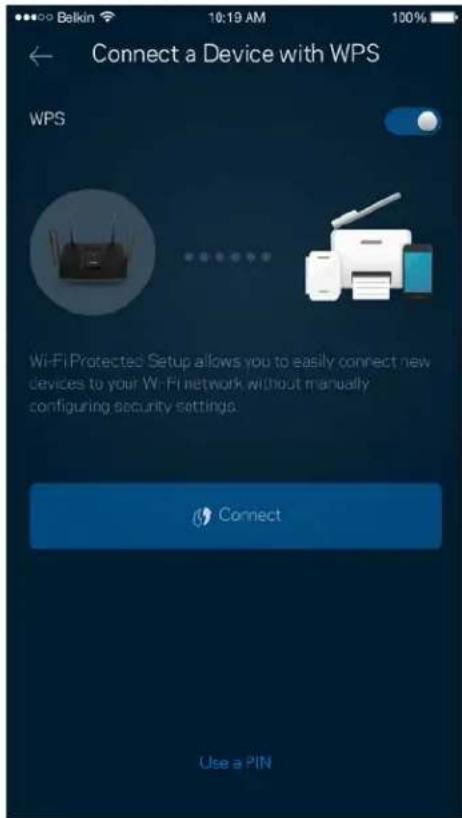

Connector un appareil avec WPS

La fonction Wi-Fi Protected Setup vous permet de connecter facilement des appareils sans-fil à votre réseau sans-fil sans avoir à entrer manuellement les paramètres de sécurité.

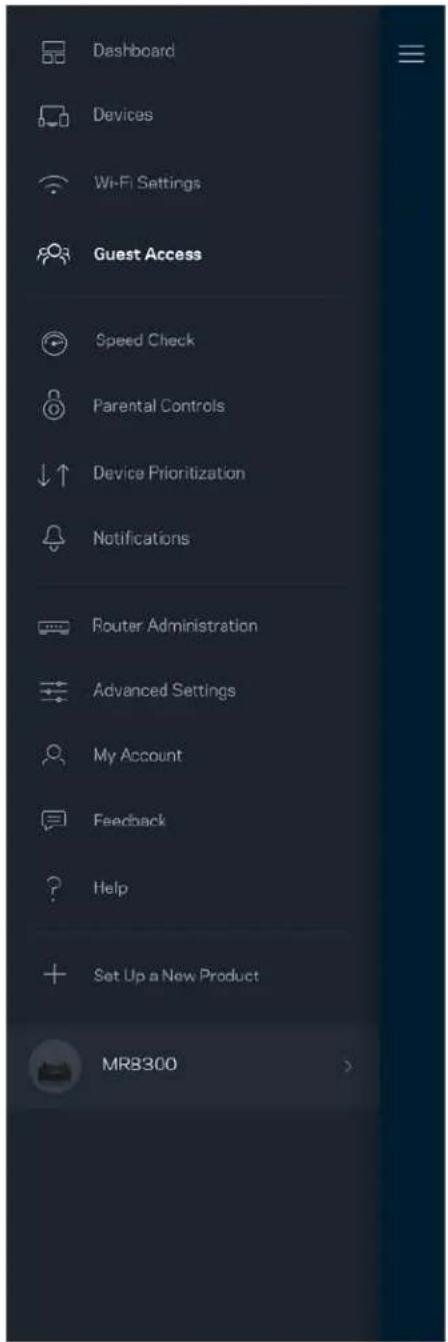

Utilisez l'Accès d'invité pour permettre à vos invités de se connecter à Internet tout en limitant leur accès à d'autres ressources connectées à votre sans-fil. Envoyez le mot de passe par courriel ou message texte.

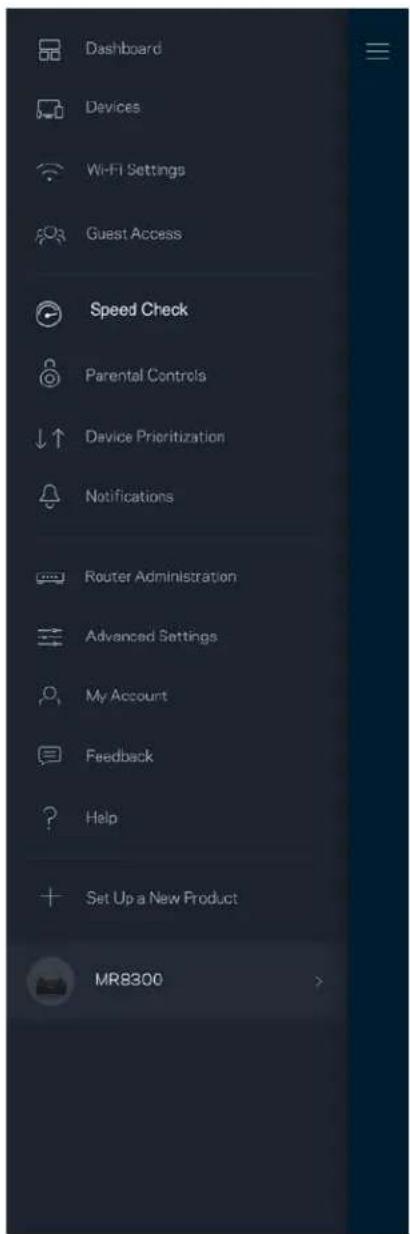

Effectuez un contrôle de vitesse pour vous assurer de bénéficier des vitesses de connexion que vous payez. Le contrôle de vitesse facilite également la priorisation des appareils parce que ses résultats déterminent la distribution du sans-fil vers les appareils prioritaires.

• Le débit descendant est la vitesse à laquelle le contenu Internet est téléchargé vers votre routeur.
  • Le débit montant est la vitesse à laquelle vous pouvez téléverser du contenu vers Internet.

Remarque : les vitesses de connexion Internet sont déterminées en tenant compte de divers facteurs, notamment le type de compte FAI, le trafic Internet local et mondial, de même que le nombre d'appareils à votre domicile qui partagent la connexion.

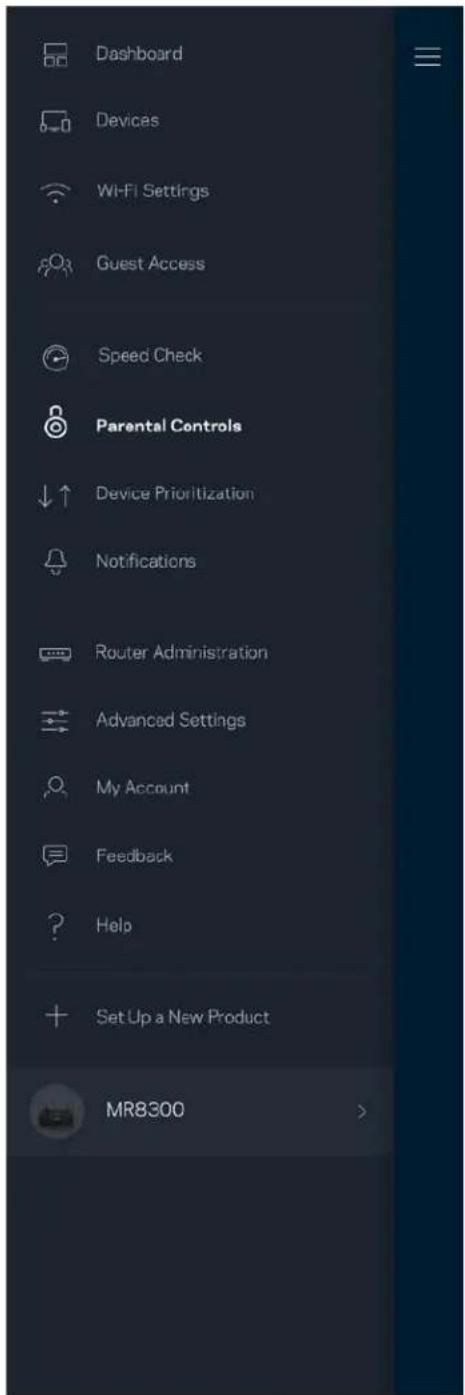

Contrôle parental

Le contrôle parental permet de déterminer à quel moment vos enfants peuvent accéder à Internet et ce qu'ils peuvent y faire. Vous pouvez bloquer l'accès Internet de certains appareils ou bloquer des sites Web spécifiques.

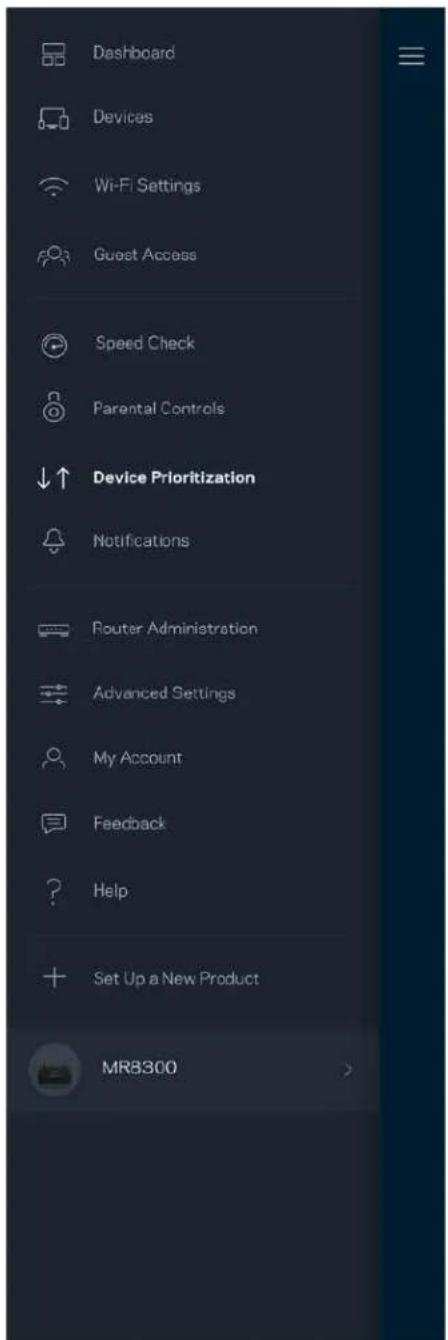

Priorisation des appareils

Choisissez jusqu'à trois appareils qui auront la priorité pour l'utilisation de votre connexion Internet. Ces appareils, qu'ils soient filaires ou sans fil, bénéficieront toujours du meilleur accès lors de leur connexion. Votre routeur effectue un test de vitesse pour déterminer la meilleure distribution du sans-fil à vos appareils priorisés. Les autres appareils se partageront la capacité restante. Les appareils priorisés apparaissent sur le tableau de bord.

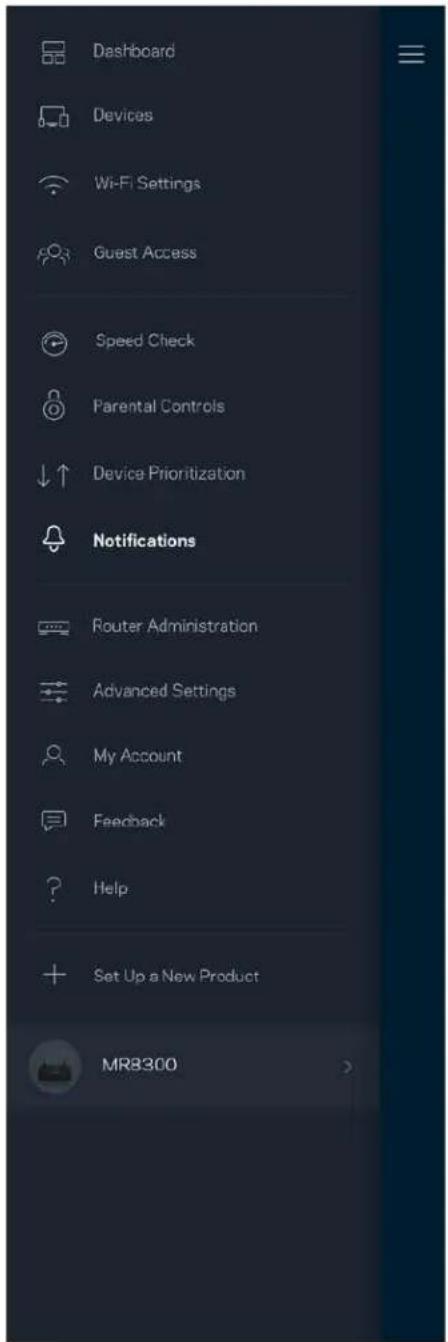

Si vous avez plusieurs nœuds, l'application peut vous aviser lorsqu'un nœud secondaire de votre système se déconnecte. Les nœuds secondaires sont ceux qui ne sont pas câblés à votre modem. Vous devez activer les notifications dans les paramètres de votre appareil mobile pour autoriser l'application à vous aviser.

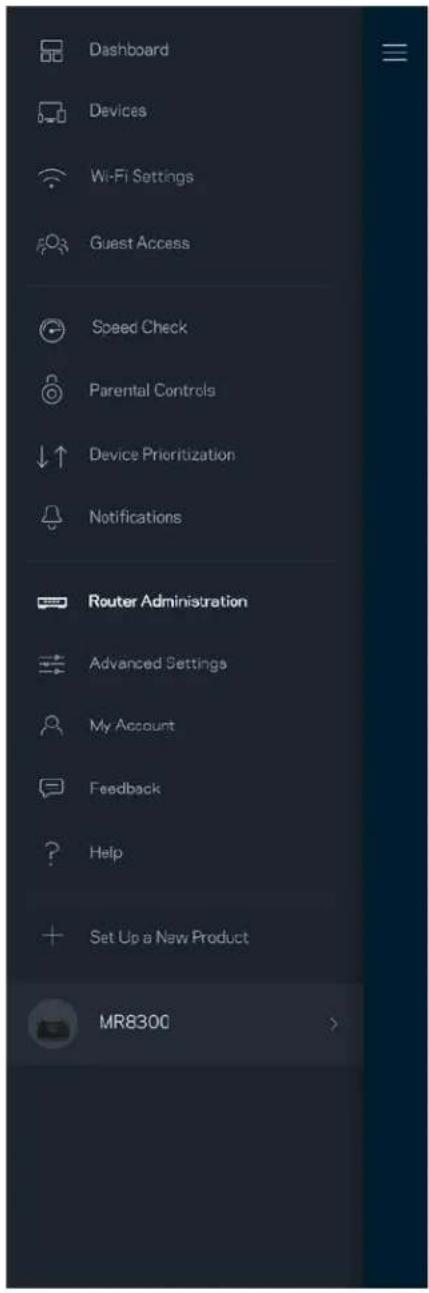

Administration du routeur

Utilisez l'écran d'Administration du routeur pour modifier le mot de passe du routeur et l'indice, et consulter différents renseignements (numéro de modèle, numéro de série et renseignements IP) relatifs à votre routeur.

Vous pouvez choisir d'envoyer automatiquement des rapports de plantage à Linksys et contribuer ainsi à l'amélioration de l'expérience sans-fil. Vous pouvez aussi signaler manuellement des problèmes particuliers à Linksys.

Les renseignements suivants seront envoyés avec votre description du problème :

• Version de l'application	• Type de connexion (connexion par le nuage : affiche l'adresse courriel associée, connexion locale : affiche « admin Routeur »)
• Modèle de l'appareil	• Type de connexion WAN [réseau étendu] (affiche Wi-Fi ou Ethernet)
• Version du système d'exploitation de l'appareil	• Date : (jour/mois/année, heure, fuseau horaire)

Paramètres avancés

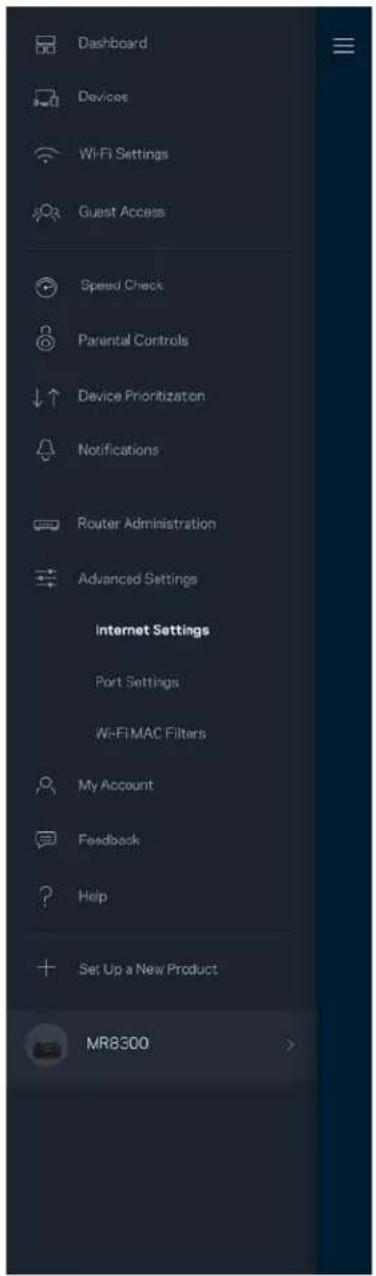

Paramètres de connexion Internet

Vous pouvez choisir les modalités de connexion Internet de votre routeur. Le type de connexion par défaut est Configuration automatique – DHCP. Les autres types de connexion dépendent de votre FAI ou de l'utilisation que vous envisagez pour votre routeur. Les utilisateurs avancés peuvent utiliser les Paramètres supplémentaires pour cloner des adresses MAC et définir la MTU (Unité de transmission maximale).

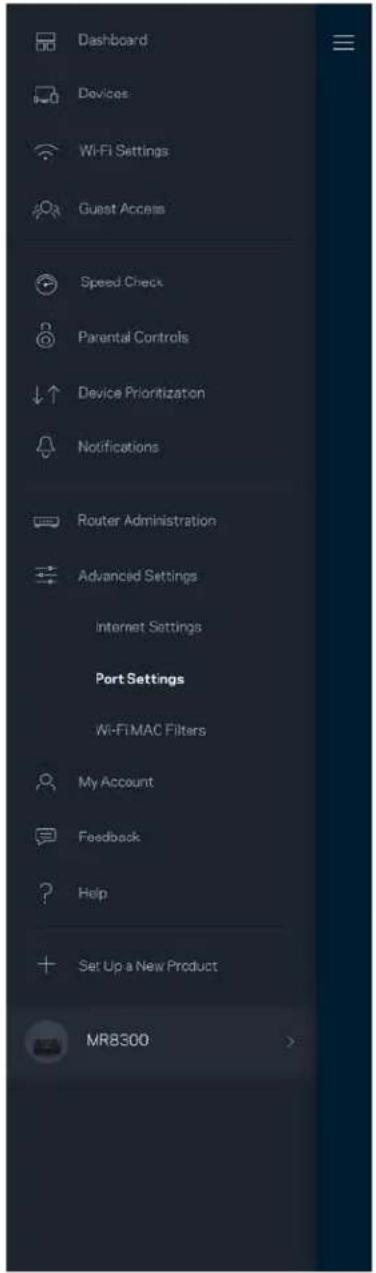

La redirection de port (pour un port unique, plusieurs ports ou une plage de ports) envoie le trafic d'arrivée d'un ou plusieurs ports donnés vers un appareil ou un port défini sur votre réseau sans-fil. Pour le déclenchement de plage de ports, votre routeur surveille le trafic sortant sur des numéros de port spécifiques. Votre routeur mémorise l'adresse IP de l'appareil qui demande les données de sorte que lorsque les données demandées lui sont retournées, elles sont réacheminées à l'appareil approprié.

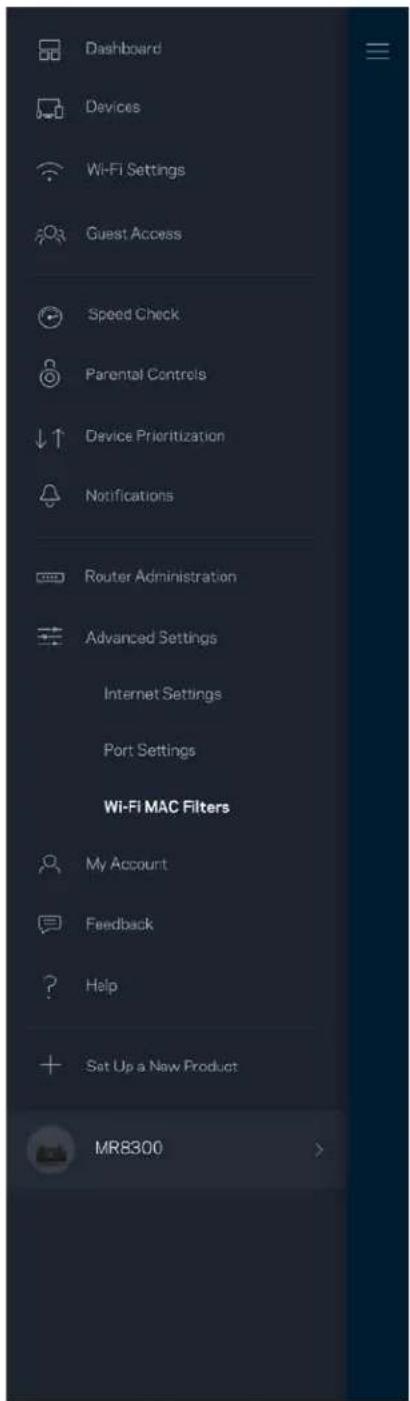

Filtres MAC sans-fil

Chaque périphérique réseau dispose d'une adresse MAC (contrôle d'accès au support) à 12 chiffres. Vous pouvez créer une liste d'adresses MAC, puis autoriser ou bloquer l'accès de ces appareils à votre réseau sans-fil.

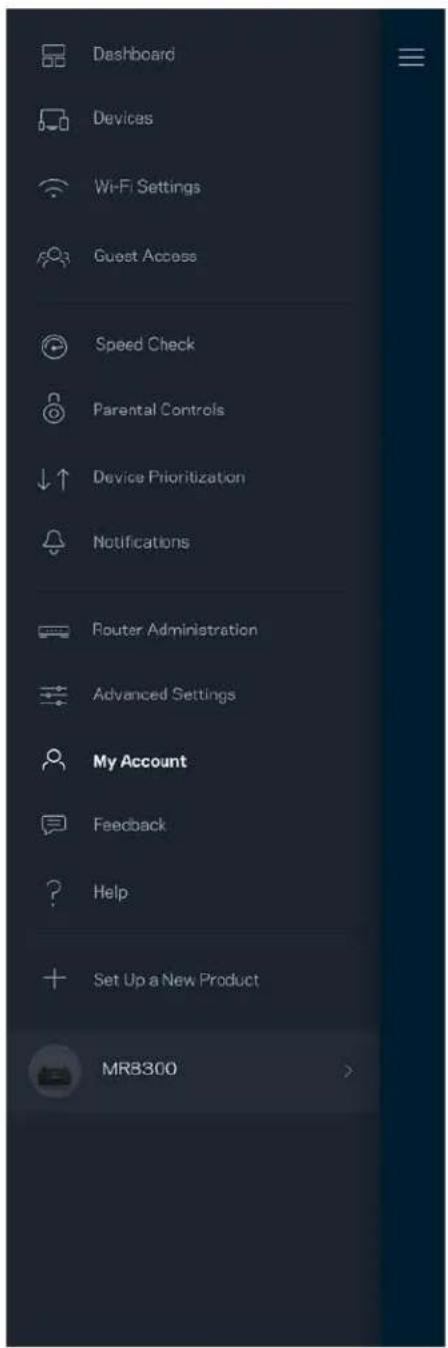

Modifiez le mot de passe de votre compte Linksys et choisissez de recevoir les dernières nouvelles et offres spéciales de Linksys.

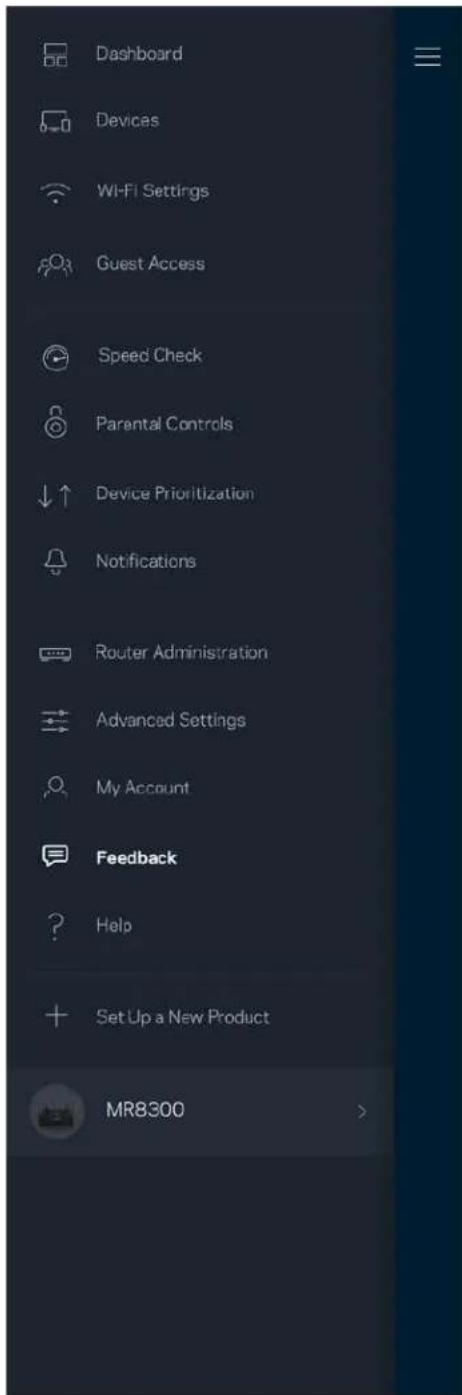

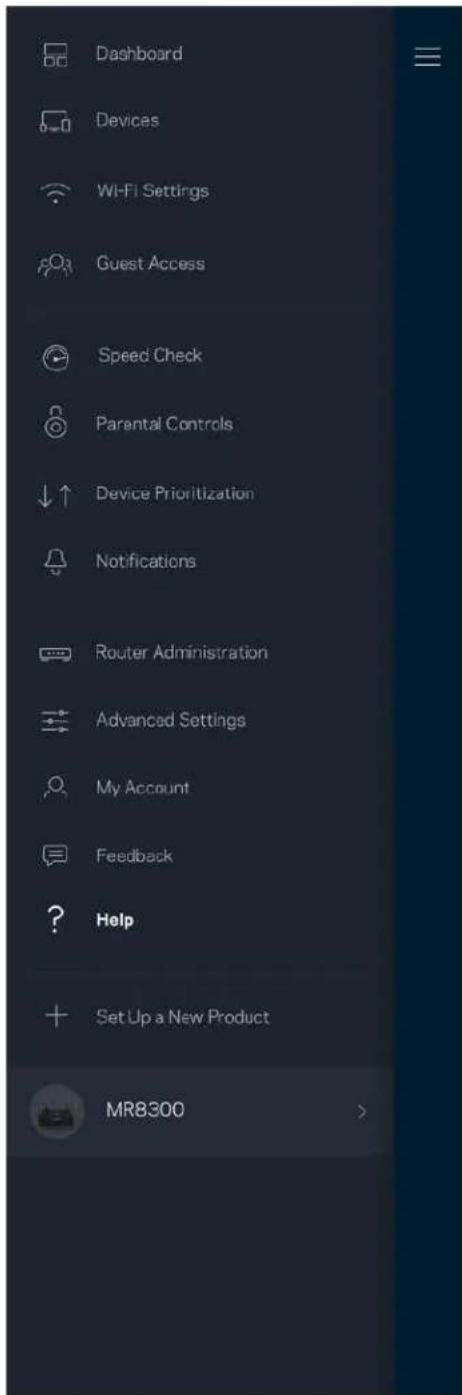

Vous avez l'occasion de nous donner votre opinion. Évaluez l'application dans votre boutique d'applications, envoyez-nous une suggestion ou signalez un problème qui vous empêche de profiter d'une bonne expérience.

Un problème avec l'application? Besoin de renseignements supplémentaires sur une fonction? Touchez Aide pour avoir des explications.

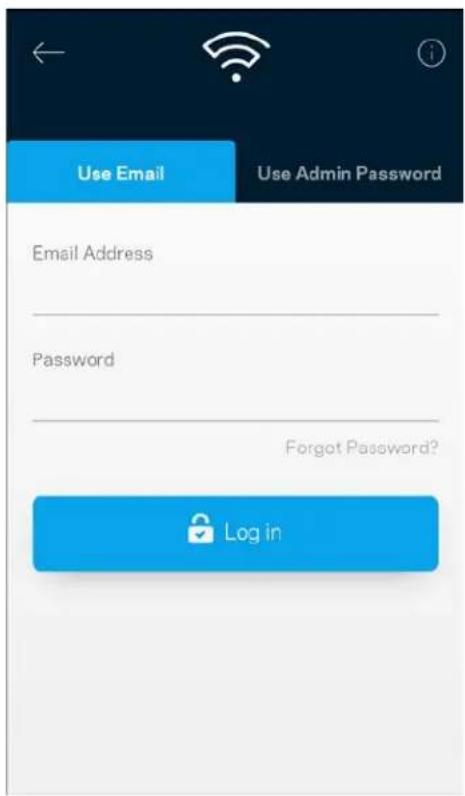

Connexion directe à votre routeur

Même si vous n'êtes pas connecté à Internet, vous pouvez accéder aux paramètres de votre routeur. Connectez-vous à votre nom de réseau sans-fil, lancez l'application Linksys et touchez Connectez-vous avec le mot de passe du routeur vers le bas de l'écran. Vous ne pourrez pas accéder à votre compte Sans-fil Linksys hors connexion.

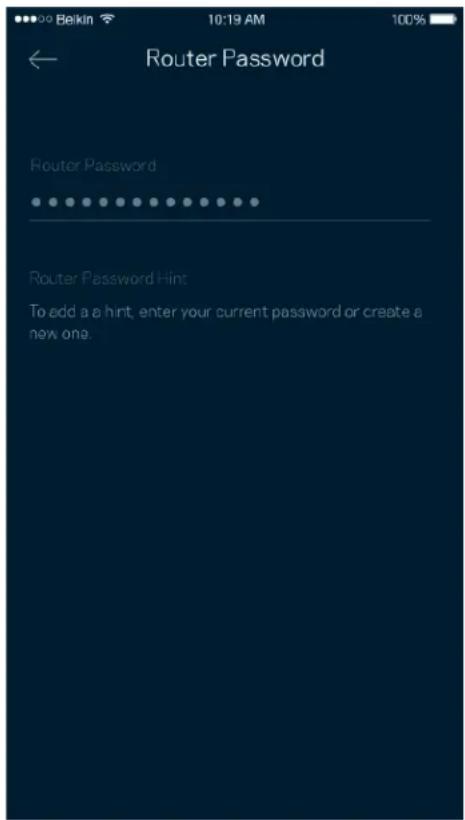

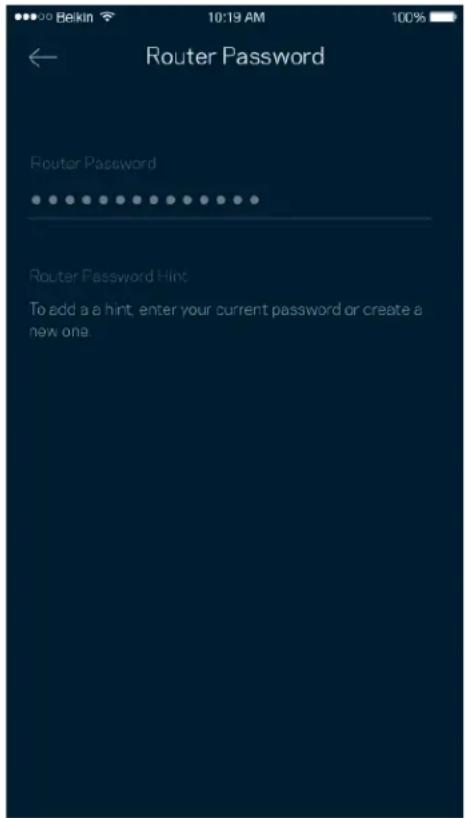

Mot de passe du routeur

Nous avons créé un mot de passe d'administrateur sécurisé au cours de la configuration. Pour le modifier, touchez Administration du routeur puis Modifier le mot de passe du routeur et l'indice.

Pour assurer la sécurité de votre routeur, nous vous enverrons un courriel en cas de modification du mot de passe du routeur.

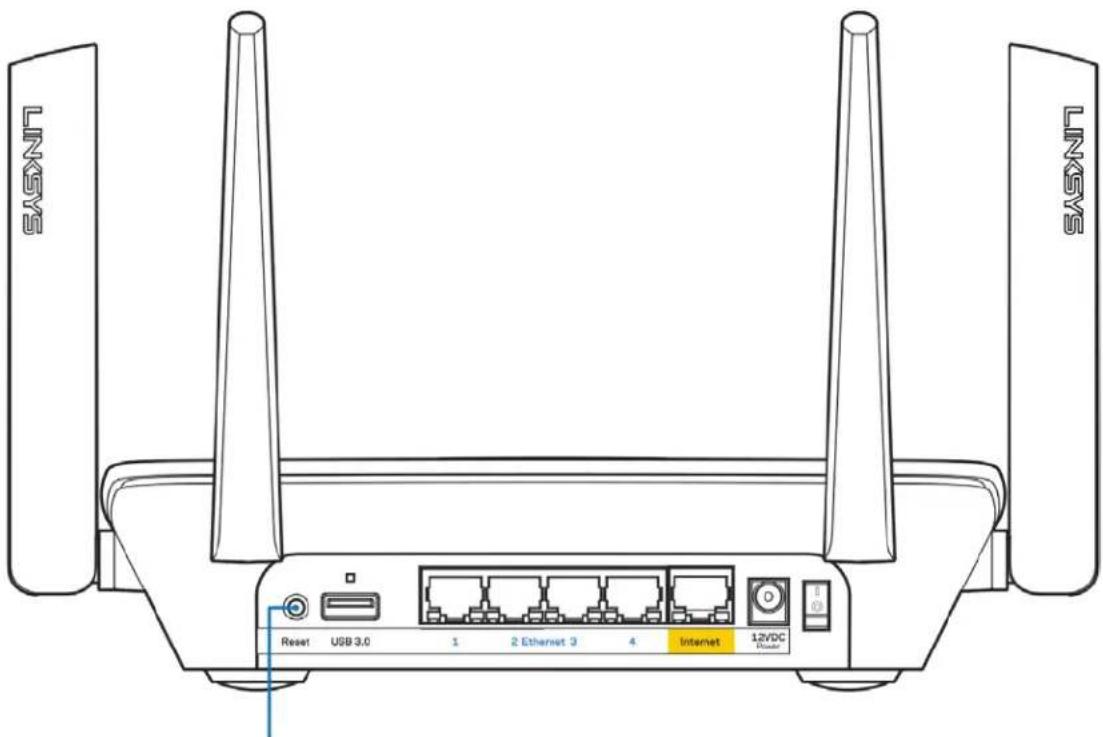

Comment réinitialiser votre routeur aux paramètres d'usine

Vous ne devriez jamais avoir besoin de réinitialiser votre routeur MR8300 à ses paramètres d'usine. C'est une procédure très perturbatrice. Une réinitialisation aux paramètres d'usine rétablit l'état de votre routeur au moment où vous l'avez extrait de son emballage, nécessitant ainsi que vous répétiez la procédure de configuration. Tous les paramètres que vous avez personnalisés lors de la configuration et ultérieurement, tels que le nom de réseau sans-fil, les mots de passe, le type de sécurité, seront effacés. Tous les appareils sans fil seront déconnectés de votre réseau sans-fil.

Pour réinitialiser aux paramètres d'usine :

- Assurez-vous que votre routeur est branché sur une source d'alimentation et qu'il est allumé, puis appuyez de manière prolongée sur le bouton Reset (Réinitialisation) sur le panneau arrière. Le témoin lumineux sur la partie supérieure du routeur va clignoter en rouge. Ne relâchez pas le bouton avant que le voyant s'éteigne puis devienne rouge vif.

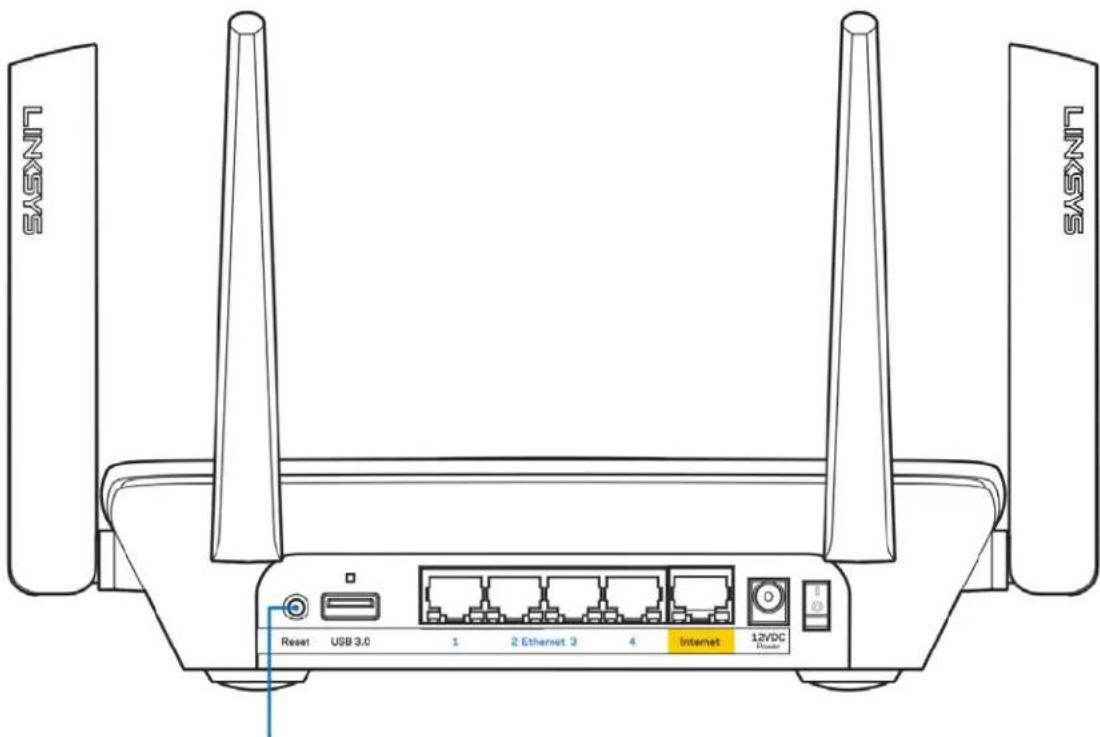

SASNT LINKS Reset USB 3.0 1 2 Ethernet 3 4 Internet 12VDC

Reset Button

Caractéristiques techniques

Linksys MR8300

Nom du modèle	Routeur sans fil maillé tribande AC2200
Numéro du modèle	MR8300
Vitesse du port ducommutateur	10/100/1000 Mbit/s
Fréquence radio	2,4 GHz et 5 GHz (x2)
Nombre d'antennes	4 antennes externes réglables
Ports	USB 3.0, Ethernet (1-4), Internet, Alimentation
Boutons	Marche/arrêt, Reset (Réinitialisation), WPS
Voyants	Panneau supérieur : Un témoin lumineux multicolore pour l'alimentation et l'état
	Panneau arrière : USB, Ethernet (1-4), Internet
Fonctions de sécurité	WPA2/WPA mixte, WPA2 personnel
	Cryptage de données jusqu'à 128 bits
Bits de clé de sécurité

Environnement d'exploitation

Dimensions	213,7 mm x 161,8 mm x 54,8 mm (sans les antennes)
Poids unitaire	608 g
Alimentation 12 V, 2,0 A
Certifications	FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac)
Température(fonctionnement)	0 à 40 °C (32 à 104 °F)
Température (entreposage)	-20 à 60 °C (-4 à 140 °F)
Humidité (marche)	10 % à 80 % d'humidité relative, sans condensation
Humidité (entreposage)	5 % à 90 %, sans condensation

Remarques :

Pour en savoir plus à propos de la conformité aux normes, la garantie et la sécurité, rendez-vous sur Linksys.com/support/MR8300.

Les spécifications peuvent changer sans préavis.

Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment une capacité de réseau sans fil, un taux de débit de données et une portée moindres. La performance dépend de nombreux facteurs, conditions et variables, dont l'éloignement du point d'accès, le volume du trafic réseau, les matériaux et la construction de l'édifice, le système d'exploitation utilisé, la combinaison des produits sans fil utilisés, les interférences ainsi que d'autres conditions défavorables.

Rendez-vous sur linksys.com/support/MR8300 pour notre soutien technique primé.

BELKIN, LINKSYS et de nombreux noms de produits et logos sont des marques de commerce du groupe de sociétés Belkin. Les autres marques mentionnées sont la propriété de leur détenteur respectif.

© Belkin International, Inc. ou ses sociétés affiliées, 2018. Tous droits réservés.

LINKSYS

دليل المستخدم

Guide de l'utilisateur

MAX-STREAM™

Routeur Wi-Fi Mesh tri- bande, AC2200

MR8300

Table des matières

Présentation du produit 3

Vue de face / dessus ____ 3

Panneau arrière 5

Panneau latéral 6

Help (Aide) 7

Où trouver une aide supplémentaire ____ 7

Installation 9

Ce dont vous aurez besoin ____ 9

Paramètres du système Wi-Fi Multiroom Linksys 13

Linksys App 13

Dashboard (Tableau de bord) 14

Devices (Périphériques) 15

Pour afficher ou modifier les détails des appareils connectés ____ 16

Wi-Fi Settings (Paramètres Wi-Fi) 17

Connexion d'un appareil à l'aide de la fonction WPS 19

Guest Access (Accès Invité) 20

Test de vitesse 21

Parental Controls (Contrôle parental) 23

Device Prioritization (Gestion de la priorité) 24

Notifications 25

Router Administration (Administration du routeur) 26

Paramètres de connexion Internet 28

Port Settings (Paramètres des ports) 29

Wi-Fi MAC Filters (Filtres MAC Wi-Fi) 30

My Account (Mon compte) 31

Feedback (Commentaires) 32

Help (Aide) 33

Connexion directe à votre routeur 34

Mot de passe du routeur 35

Comment réinitialiser le routeur aux paramètres d'usine 36

Spécifications 37

Linksys MR8300 37

Conditions environnementales 37

Présentation du produit

Vue de face / dessus

Le voyant lumineux se trouvant sur le dessus du routeur vous donne des informations sur le fonctionnement du routeur.

Fonctionnement normal

Comportement du voyant État
Bleu (clignotant)	En cours de démarrageAttendez la fin du redémarrage du routeur.
Violet	Prêt pour la configurationOuvrez l'appli Linksys App pour terminer la configuration.
Violet (clignotant)	En cours de configurationSuivez les instructions affichées sur l'appli.
Bleu	Connexion à InternetLe routeur est en ligne. Tout fonctionne correctement.
Rouge	Aucune connexion InternetHors ligne. Contactez votre FAI pour vous assurer qu'il ne s'agit pas d'une interruption de service.
Rouge (clignotant)	Non branché au modemAssurez-vous que le routeur est connecté au modem.

WPS

Bleu (clignotant) L'association a débuté

Jaune (clignotant) Échec de l'association

Bleu Association réussie

Panneau arrière

1. USB 3.0 Port 2. USB Activity Indicator 3. Ethernet Ports 4. Internet Port 5. Reset Button 6. Power Port 7. Power Switch

Ports USB 3.0 (1) : branchez des clés USB ou autres périphériques USB pour les partager sur le réseau ou les connecter à Internet.

Remarque : Ce port est destiné à une norme de compatibilité future et il est possible qu'une mise à jour du micrologiciel soit requise, lorsqu'elle sera disponible.

Témoin lumineux pour port USB (2) : ces voyants indiquent le transfert de données depuis / vers les appareils externes.

Ports Ethernet (3) : utilisez des câbles Ethernet pour brancher des périphériques filaires de votre réseau sur ces ports Gigabit (10/100/1000) bleus.

Remarque : Pour des performances optimales, branchez des câbles de catégorie CAT5e (ou catégorie supérieure) sur les ports Ethernet.

Port Internet (4) : utilisez un câble Ethernet pour brancher un modem Internet à haut débit de type fibre optique ou câble / DSL sur ce port Gigabit (10/100/1000) jaune.

Remarque : Pour des performances optimales, branchez un câble de catégorie CAT5e (ou catégorie supérieure) sur le port Internet.

Bouton de réinitialisation (5) : pour réinitialiser votre routeur aux paramètres d'usine, maintenez ce bouton enfoncé jusqu'à ce que la lumière rouge sur le dessus du routeur clignote. La lumière rouge devient fixe, puis s'éteint.

Port d'alimentation (6) : branchez sur ce port l'adaptateur secteur fourni avec le routeur.

Bouton d'alimentation (7) : appuyez sur | (on) pour allumer le routeur.

Panneau latéral

Bouton Wi-Fi Protected Setup™ : appuyez sur ce bouton pour connecter les périphériques réseau compatibles WPS.

Help (Aide)

Où trouver une aide supplémentaire

• Linksys.com/support/MR8300
• L'aide en ligne disponible sur l'appli Linksys App. Ouvrez l'appli et sélectionnez le menu Help (Aide) dans le menu de navigation principal.

Remarque : Les licences et les notices relatives aux logiciels tiers utilisés dans ce produit sont disponibles à l'adresse suivante : http://support.linksys.com/en-us/license. Veuillez vous rendre sur la page Web http://support.linksys.com/en-us/gplcodecenter pour toute demande relative au code source GPL.

Installation

IMPORTANT : le routeur MR8300 peut être configuré uniquement en tant que borne principale dans un système de réseau Wi-Fi Mesh Multiroom. Une borne principale doit être connectée à votre modem ou modem routeur à l'aide d'un câble Ethernet. Il est possible de connecter des bornes secondaires sans fil ou à l'aide de câbles Ethernet.

Si vous associez le routeur à un système de réseau Wi-Fi Mesh Multiroom Velop existant, réinitialisez toutes les bornes aux paramètres d'usine et associez-les au système après avoir configuré et démarré le routeur MR8300.

Téléchargez l'appli Linksys App. Pour installer et configurer votre routeur, l'application est indispensable.

Vous la trouverez sur la plateforme de téléchargement d'applications de votre smartphone sous le nom de Linksys App.

Ce dont vous aurez besoin

Installez l'application, ouvrez-la et suivez les instructions.

Remarque : L'appli est compatible avec iOS 9.0 (et versions ultérieures) et Android 4.1 (et versions ultérieures).

Pendant l'installation, vous devrez créer un compte Linksys Smart Wi-Fi pour être en mesure de consulter ou modifier à distance les paramètres de configuration de votre routeur via l'appli, et ce, où que vous soyez du moment que vous avez accès à une connexion Internet.

Voici ce que vous pouvez faire avec Linksys Smart Wi-Fi et l'application Linksys App :

• Modifier le nom et le mot de passe de votre réseau Wi-Fi
• Configurer un accès Invité
• Connecter des appareils à votre réseau Wi-Fi en utilisant la fonction WPS
• Bloquer l'accès à Internet grâce à la fonction de contrôle parental
• Tester la vitesse de votre connexion Internet

Remarque : vous recevrez un e-mail contenant un lien de vérification. À partir de votre réseau domestique, cliquez sur le lien inclus dans l'e-mail pour connecter le routeur à votre compte.

Mis à part le branchement du cordon d'alimentation et du câble Ethernet, l'appli se charge de tout pendant le processus d'installation. Une fois connecté, utilisez l'appli pour personnaliser votre Wi-Fi en lui donnant un nom et un mot de passe. Vous pouvez aussi donner un nom à chacune des bornes de votre système en vous basant sur la pièce dans laquelle la borne en question se trouve.

Si vous avez l'intention d'associer des bornes afin de créer un système de réseau Wi-Fi Mesh Multiroom, vous pouvez les configurer n'importe où dans le rayon de portée d'une borne en fonctionnement. Seul le routeur MR8300 doit être branché au modem ou modem routeur. Pas d'inquiétude, l'appli vous aidera à trouver l'emplacement idéal pour chacune de vos bornes d'accès.

Imprimez cette page, puis notez les paramètres de votre réseau Wi-Fi et de votre compte Linksys Smart Wi-Fi dans le tableau ci-dessous. Conservez toutes ces données en lieu sûr.

Nom du réseau Wi-Fi
Mot de passe du réseau Wi-Fi
Mot de passe du routeur
Nom du réseau Invité
Mot de passe du réseau Invité
Identifiant (adresse e-mail) de Linksys App
Mot de passe de Linksys App

Vous pouvez également utiliser votre adresse e-mail et votre mot de passe de connexion à l'application Linksys App pour vous connecter à LinksysSmartWiFi.com. Il est possible d'afficher ou de gérer votre connexion Wi-Fi dans un navigateur Internet.

Paramètres du système Wi-Fi Multiroom Linksys

Grâce à l'application Linksys, vous pouvez afficher ou modifier les paramètres du système Wi-Fi, notamment la sécurité et le contrôle parental. Vous pouvez accéder aux paramètres partout dans le monde avec une connexion Internet. L'accès à votre système est possible directement à partir de votre réseau domestique, même si vous ne disposez pas d'une connexion Internet.

Linksys App

1. Ouvrez l'appli Linksys App.

1. Saisissez l'adresse e-mail que vous avez utilisée lors de la création de votre compte Linksys Smart Wi-Fi.
2. Saisissez le mot de passe de votre compte Linksys Smart Wi-Fi.
3. Touchez Log in (Connexion).

Dashboard (Tableau de bord)

Le Dashboard (Tableau de bord) est une vue d'ensemble de votre Wi-Fi. Vous pouvez ainsi voir le nombre d'appareils connectés à votre système. Le tableau de bord vous permet de partager votre mot de passe Wi-Fi et d'activer l'accès Invité. Le tableau de bord vous permet aussi de voir les appareils mobiles qui sont contrôlés par la fonction de contrôle parental ou encore les appareils qui sont prioritaires sur la bande passante.

Devices (Périphériques)

Ce menu vous permet de voir et de modifier toutes les informations relatives aux appareils connectés à votre réseau Wi-Fi. Vous pouvez ainsi voir quels sont les périphériques connectés à votre réseau principal / réseau Invité, ou afficher des informations pour chacun d'eux.

Pour afficher ou modifier les détails des appareils connectés

À partir de l'écran Devices (Périphériques), vous pouvez modifier le nom des périphériques ainsi que leur icône. Vous pouvez aussi donner la priorité à certains appareils, configurer les paramètres de contrôle parental et consulter les détails relatifs à votre réseau Wi-Fi. Pour afficher ces détails, touchez le nom du périphérique de votre choix.

Mikah's Laptop Change Icon Mikah's Laptop MyHome/WiFi Office Node Device Prioritization On Parental Controls Off Wi-Fi IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:OF:83:EB:1 IPv6 fe80:0000:0000:0 0000:4425:48f0:5bd8:5c93 Wired IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:OF:83:EB:1 IPv6 fe80:0000:0000:0 0000:4425:48f0:5bd8:5c93

Wi-Fi Settings (Paramètres Wi-Fi)

Vous pouvez voir / modifier le nom et le mot de passe de votre réseau Wi-Fi. Vous pouvez aussi connecter des périphériques en utilisant la fonction Wi-Fi Protected Setup™.

Seuls les utilisateurs avancés peuvent modifier le type de sécurité configuré par défaut ainsi que le mode Wi-Fi. Ne changez pas ces paramètres si vous êtes novice en matière de réseau Wi-Fi. La fonction Channel Finder (Détecteur de canal) scanne votre réseau Wi-Fi à la recherche des canaux les plus ouverts afin de garantir la meilleure performance pour votre système. Si vous utilisez plusieurs bornes, la fonction de recherche de canal trouvera le meilleur canal disponible pour chacune d'entre elles.

Connexion d'un appareil à l'aide de la fonction WPS

La fonction Wi-Fi Protected Setup vous permet de connecter facilement de nouveaux appareils sans fil à votre réseau Wi-Fi, et ce, sans configurer manuellement les paramètres de sécurité.

Guest Access (Accès Invité)

Grâce à la fonction Guest Access (Accès Invité), vous pouvez fournir à vos invités un accès à Internet tout en restreignant l'accès aux appareils connectés à votre réseau Wi-Fi. Il vous suffit pour cela d'envoyer un texto ou un e-mail avec le mot de passe du réseau Invité.

Lancez un test de vitesse pour vous assurer que vous recevez bien le débit Internet souscrit auprès de votre FAI. Le test de vitesse est également utile pour la fonctionnalité Device Prioritization (Priorisation des appareils). Les résultats obtenus permettent en effet de déterminer la façon dont le signal Wi-Fi est transmis sur chacun des appareils priorisés.

• Le débit descendant (Download) mesure la rapidité à laquelle le contenu Internet est téléchargé vers le routeur.
• Le débit montant (Upload) mesure la rapidité à laquelle vous pouvez transférer du contenu vers Internet.

Remarque : Les vitesses de connexion Internet sont déterminées par une série de facteurs comprenant notamment le type d'abonnement Internet souscrit auprès d'un FAI, le trafic Internet local et mondial, ainsi que le nombre de périphériques partageant la connexion Internet de votre réseau domestique.

Parental Controls (Contrôle parental)

La fonction Parental Controls (Contrôle parental) vous permet de contrôler votre réseau Wi-Fi lorsque vos enfants sont connectés à Internet. Vous pouvez mettre en pause l'accès à Internet de certains appareils, voire même bloquer des sites Web spécifiques.

Device Prioritization (Gestion de la priorité)

Vous pouvez choisir jusqu'à trois appareils pour leur donner la priorité sur la bande passante. Une fois connectés, ces appareils (filaires et sans fil) bénéficieront toujours d'un accès optimal. Le routeur effectue un test de vitesse pour déterminer la meilleure distribution du signal sans fil à vos appareils priorisés. Les appareils non prioritaires se partageront la capacité restante de la bande passante. Tous les appareils priorisés apparaîtront sur le Dashboard (Tableau de bord).

Si vous possédez plusieurs bornes d'accès, l'application peut vous alerter lorsque les bornes secondaires sont hors ligne. Les bornes secondaires correspondent aux bornes d'accès Wi-Fi qui ne sont pas connectées à votre modem. Pour cela, il vous suffit d'activer les notifications dans les paramètres de votre appareil mobile.

Router Administration (Administration du routeur)

Utilisez l'écran Router Administration (Administration du routeur) pour modifier le mot de passe du routeur et l'indice associé, ainsi que pour consulter toutes les informations (numéro de modèle, numéro de série et détails IP) relatives à votre routeur.

Activez l'option permettant d'envoyer automatiquement des rapports de plantage à Linksys. Nous pourrons ainsi améliorer votre expérience Wi-Fi. Vous pouvez aussi soumettre un rapport manuellement pour signaler tout problème technique à Linksys.

Les renseignements suivants seront envoyés avec votre descriptif :

• Version de l'appli	• Type de connexion (Connexion Cloud : adresse e-mail associée. Connexion locale : « Router admin »)
• Modèle de votre appareil	• Type de connexion WAN (Wi-Fi ou Ethernet)
• Version de votre système d'exploitation	• Date (mois/jour/année, heure, fuseau horaire)

Paramètres de connexion Internet

Vous pouvez choisir la façon dont le routeur se connecte à Internet. Par défaut, la connexion se fait par Automatic Configuration - DHCP (Configuration automatique - DHCP). Les autres types de connexion dépendent de votre fournisseur d'accès à Internet ou de la façon dont vous utiliserez le routeur. Les utilisateurs avancés peuvent utiliser les paramètres avancés pour cloner les adresses MAC et configurer le MTU (Maximum Transmission Unit).

Port Settings (Paramètres des ports)

La fonction Port forwarding (Transfert de connexion), pour un seul, plusieurs ou une série de ports, consiste à rediriger le trafic arrivant sur un ou plusieurs ports spécifiques en provenance d'Internet vers un port ou un périphérique spécifique de votre réseau local. Lorsque la fonction

Port Range Triggering (Déclenchement de connexion) est configurée, le routeur recherche certains numéros de ports spécifiques dans les données sortantes. L'adresse IP de l'ordinateur qui envoie les données correspondantes est enregistrée par le routeur. Ainsi, lorsque les données transitent de nouveau par le routeur, elles sont renvoyées vers l'ordinateur approprié.

Chaque périphérique réseau possède une adresse MAC (Media Access Control) unique composée de 12 chiffres. Vous pouvez créer une liste d'adresses MAC et autoriser / refuser l'accès de ces périphériques à votre réseau Wi-Fi.

My Account (Mon compte)

Vous pouvez modifier le mot de passe de votre appli Linksys App et activer l'option vous permettant de recevoir toute l'actualité et les offres Linksys.

Feedback (Commentaires)

N'hésitez pas à nous faire part de votre opinion. Évaluez l'appli sur la plateforme de téléchargement d'applications de votre smartphone. Envoyez-nous un commentaire ou des suggestions. Signalez-nous tout problème technique qui vous empêche de tirer parti de votre routeur.

Vous rencontrez des soucis avec cette appli ? Vous avez besoin d'informations complémentaires au sujet d'une fonctionnalité donnée ? Touchez le menu Help (Aide) pour obtenir une explication spécifique.

Connexion directe à votre routeur

Si vous n'êtes pas connecté à Internet, vous pouvez quand même accéder aux paramètres du routeur. Dans la liste des réseaux Wi-Fi de votre smartphone, sélectionnez le nom de votre réseau Wi-Fi. Ouvrez ensuite l'appli Linksys App et touchez le bouton Log in with Router Password (Connexion avec mot de passe du routeur) qui se trouve en bas de l'écran. Vous ne pourrez pas accéder à votre compte Linksys Smart Wi-Fi si vous êtes hors ligne.

Mot de passe du routeur

Nous avons créé un mot de passe administrateur sécurisé au cours de la configuration. Si vous souhaitez le modifier, touchez le menu Router Administration (Administration du routeur), puis le menu Change Router Password and Hint (Modifier le mot de passe du routeur et l'indice).

Pour des questions de sécurité, un e-mail vous sera envoyé si jamais un inconnu change le mot de passe du routeur.

Comment réinitialiser le routeur aux paramètres d'usine

Vous ne devriez jamais réinitialiser le routeur MR8300 aux paramètres d'usine. Ce processus est trop perturbant. Une réinitialisation aux paramètres d'usine remet votre routeur à l'état dans lequel il était lorsque vous l'avez sorti de sa boîte. Il est donc nécessaire de l'installer à nouveau. Tous les paramètres que vous avez personnalisés pendant et après l'installation (comme le nom de votre réseau Wi-Fi, les mots de passe, le type de sécurité) seront effacés. Et tous les appareils sans fil seront déconnectés du réseau Wi-Fi.

Réinitialisation aux paramètres d'usine :

- Assurez-vous que le routeur est branché sur le secteur et allumé, puis maintenez enfoncé le bouton de réinitialisation (Reset) situé sur le panneau arrière. La lumière rouge sur le dessus du routeur clignote. Ne lâchez pas ce bouton tant que le voyant ne s'est pas complètement éteint avant de se rallumer en rouge vif.

SASNT SASNT Reset USB 3.0 1 2 Ethernet 3 4 Internet 12VDC

Reset Button

Spécifications

Linksys MR8300

Nom du modèle	Routeur Wi-F Mesh tri-bande, AC2200
Référence du modèle	MR8300
Vitesse des ports	10 / 100 / 1 000 Mbit/s
Fréquences radio	2,4 GHz et 5 GHz (x2)
Nombre d'antennes	4 antennes externes réglables
Ports	USB 3.0, Ethernet (1-4), Internet, alimentation
Boutons	Alimentation, Reset (Réinitialisation), WPS
Voyants	Panneau supérieur : Un seul voyant multicolore pour indiquer l'état de l'alimentation et du fonctionnement
	Panneau arrière : USB, Ethernet (1-4), Internet
Fonctions de sécurité	WPA2/WPA mixte, WPA2 personnel
Configuration binaire de la clé de sécurité	Cryptage jusqu'à 128 bits

Conditions environnementales

Dimensions	213,7 mm x 161,8 mm x 54,8 mm (sans antennes)
Poids de l'unité	608 g
Alimentation 12 V, 2 A
Certifications	FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac)
Température de fonctionnement	Entre 0 °C et 40 °C
Température de stockage	Entre -20 °C et 60 °C
Humidité en fonctionnement	10 % à 80 % d'humidité relative non condensée
Humidité de stockage	Entre 5 % et 90 % d'humidité non condensée

Remarques

Pour plus d'informations sur les réglementations, la garantie et la sécurité, rendez-vous sur Linksys.com/support/MR8300.

Les caractéristiques sont sujettes à modification sans préavis.

Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment en termes de capacité, de débit de données, de portée et de couverture du réseau sans fil. Les performances résultent de plusieurs facteurs, conditions et variables, tels que la distance du point d'accès, le volume du trafic réseau, les matériaux de construction, le système d'exploitation utilisé, les produits sans fil utilisés et les interférences.

Pour contacter notre service d'assistance technique primé, rendez-vous sur linksys.com/support/MR8300.

BELKIN, LINKSYS et de nombreux autres noms et logos de produit sont des marques commerciales du groupe de sociétés Belkin. Les marques de tiers mentionnées ici appartiennent à leurs propriétaires respectifs.

© 2018 Belkin International, Inc. ou ses filiales. Tous droits réservés.

LINKSYS
