NAUDOJIMO INSTRUKCIJA MaxStream MR8300 LINKSYS

trijų dažnio juostų tinklo

„Wi-Fi“ maršruto

parinktuvas, AC2200

MR8300

Turinys

Gaminio apžvalga 3

Priekis / viršutinė dalis 3

Galiné pusè 5

Šoninė pusė 6

Pagalba 7

Kur pateikiama daugiau pagalbos ____ 7

Saranka 9

Ko jums reikės 9

„Linksys“ visų namų „Wi-Fi“ sistemos nuostatos \_\_\_\_ 13

Prisijungimas prie „Linksys“ programėlės 13

Valdymo portalas 14

Irenginiai 15

Irenginio informacijos peržiūra ir keitimas ____ 16

„Wi-Fi“ nuostatos 17

Pažangiosios nuostatos 18

Irenginio prijungimas naudojant WPS 19

Svečio prieiga 20

Greičio patikra 21

Tèvù kontrolè 22

Irenginių prioretizavimas 23

Pranešimai 24

Maršruto parinktuvo administravimas 25

Pažangiosios nuostatos 27

Interneto nuostatos 27

Prievado nuostatos 28

Tiesioginis prijungimas prie maršruto parinktuvo \_\_\_\_ 33

Maršruto parinktuvo slaptažodis 34

Kaip atkurti maršruto parinktuvo gamyklines nuostatas \_\_\_\_ 35

Techniniai duomenys 36

„Linksys MR8300“ 36

Aplinkos duomenys 36

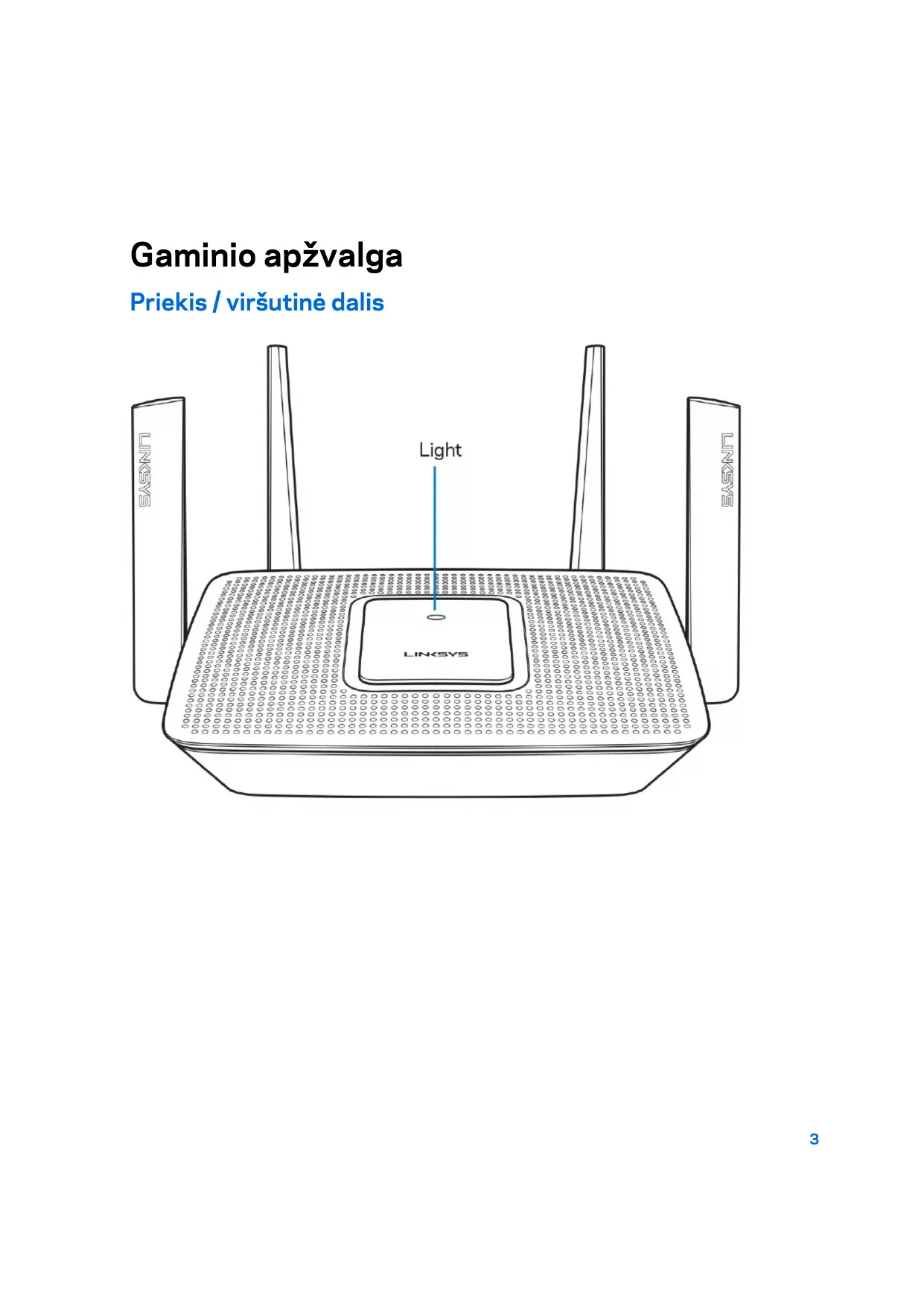

Gaminio apžvalga

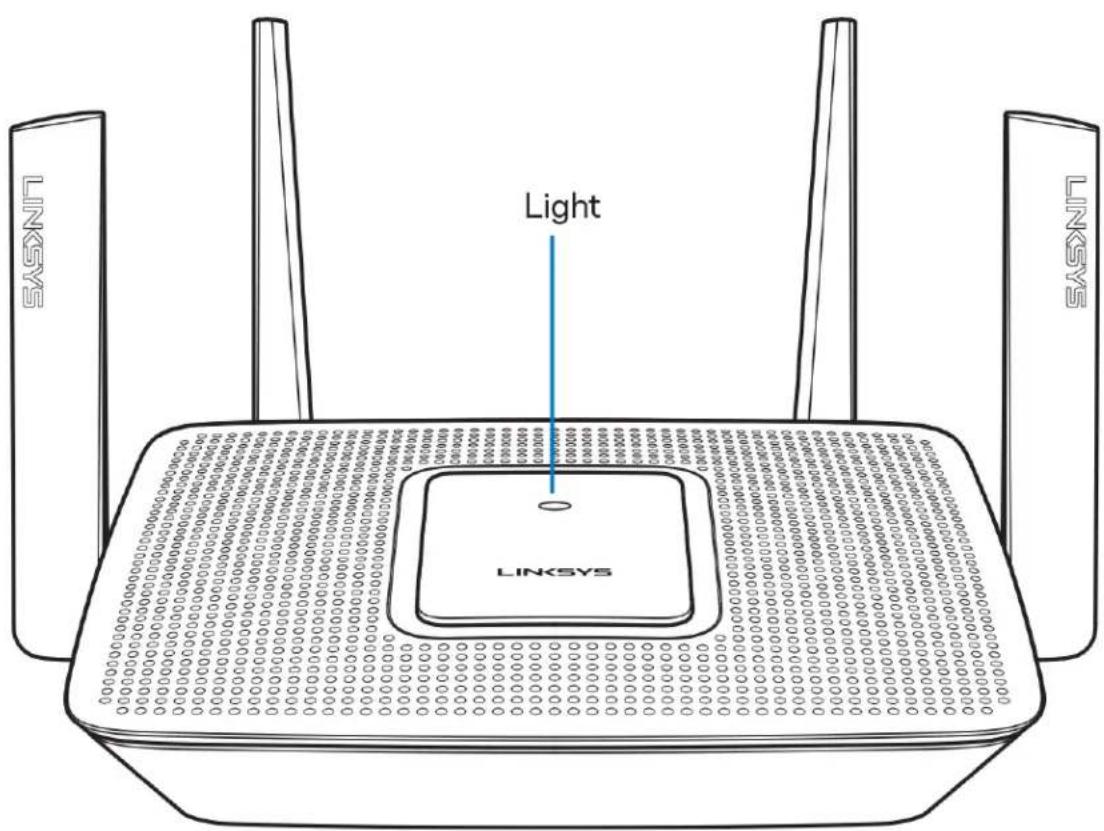

Priekis / viršutinė dalis

Maršruto parinktuvo viršuje esanti lemputė suteikia informacijos apie maršruto parinktuvo veikimą.

Normalus veikimas

Lemputės aprašymas Būsena
Mėlyna (mirksi)	JungiamaPalaukite, kol maršruto parinktuvas baigs jjungimo procedūrą.
Violetinė	Paruošta sąrankaiAtidarykite „Linksys“ programą sąrankai užbaigti.
Violetinė (mirksi)	Vykdoma sąrankaLaikykitės programos nurodymų.
Mėlyna	Prisijungta prie internetoMaršruto parinktuvas prijungtas, viskas gerai.
Raudona	Interneto nėraNeprisijungta, dėl paslaugos trikdžių kreipkitės į IPT.
Raudona (mirksi)	Neprijungta prie modemoĮsitikinkite, kad maršruto parinktuvas patikimai prijungtas prie modemo.

WPS

Mėlyna (mirksi) Pradėtas susiejimas
Geltona (mirksi) Nepavyko susieti
Mėlyna Pavyko susieti

Galiné pusé

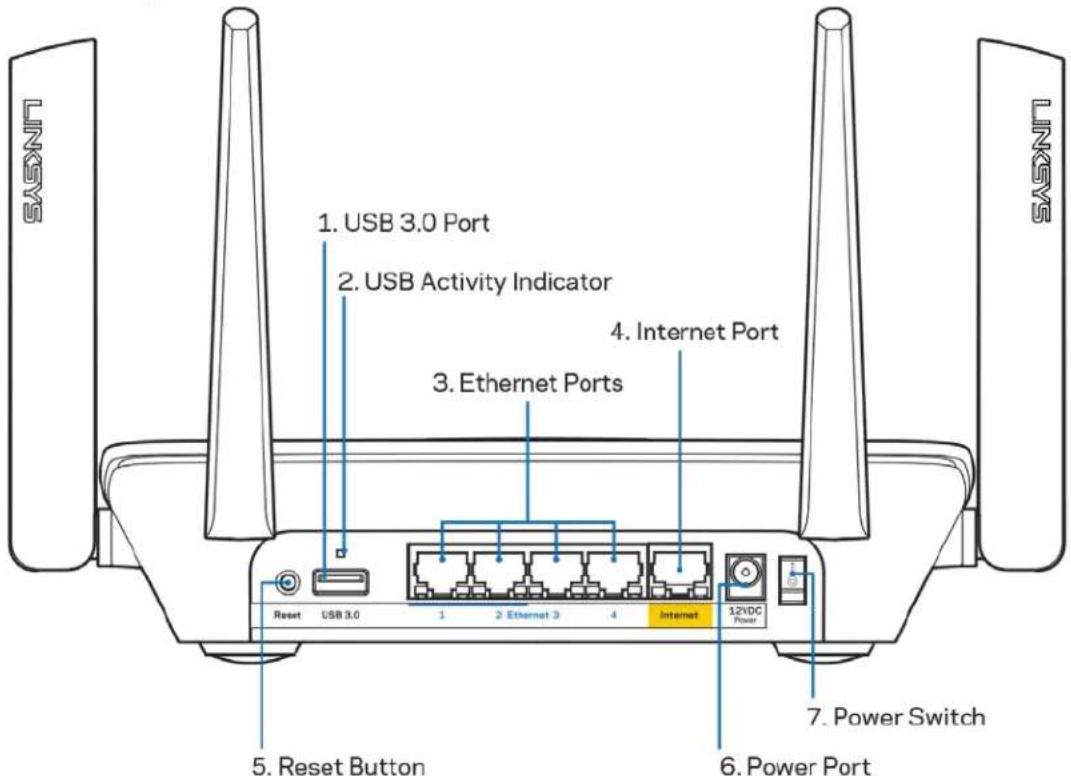

1. USB 3.0 Port 2. USB Activity Indicator 3. Ethernet Ports 4. Internet Port 5. Reset Button 6. Power Port 7. Power Switch

USB 3.0 prievadas (1) - prijunkite ir dalykitės USB įrenginiais tinkle arba internete.
Pastaba. Šis prievadas yra skirtas būsimoms galimybėms ir gali prireikti programinės-aparatinės įrangos atnaujinimo, kai jis bus prieinamas.

USB aktyvumo indikatorius (2) - šviečia parodydamas duomenų persiuntimą j / iš išorinių įrenginių.

Eterneto prievadai (3) - prijunkite eterneto kabelius prie šių mėlynų gigabito (10 / 100 / 1 000) prievadų ir tinklo laidinių įrenginių.

Pastaba - siekdami geriausių rezultatų, prie eterneto prievadų junkite CAT5e ar aukštesnės klasės laidus.

Interneto prievadas (4) - prijunkite eterneto kabelj prie šio geltono gigabitų (10 / 100 / 1000) prievado ir plačiajuosčio interneto kabelio / DSL ar pluoštinės optikos modemo.

Pastaba - siekdami geriausių rezultatų, prie eterneto prievadų junkite CAT5e ar aukštesnės klasės laidus.

Atkūrimo mygtukas (5) - norėdami atkurti maršruto parinktuvo gamyklines nuostatas, paspauskite ir palaikykite, kol maršruto parinktuvo viršuje esanti lemputė pradės mirksėti raudona spalva. Lemputė nepertraukiamai švies raudona spalva, tada užges.

Maitinimo prievadas (6). Prijunkite pridedamą kintamosios srovės adapterį.

Maitinimo jungiklis (7) - paspauskite | (šviečia), kad jjungtumėte maršruto parinktuva.

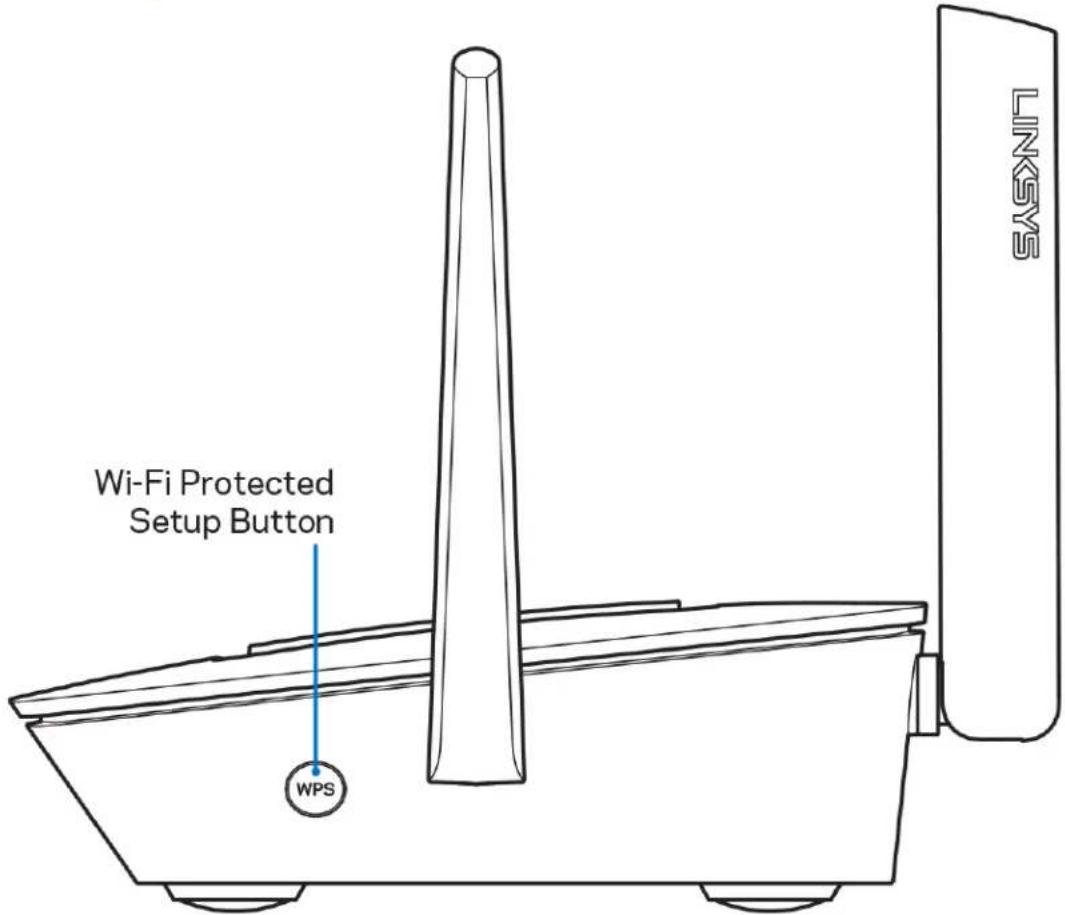

Šoniné pusè

Mygtukas „Wi-Fi Protected Setup™” - paspauskite norėdami jungtis prie tinklo įrenginių, kuriuose jjungta WPS parinktis.

Pagalba

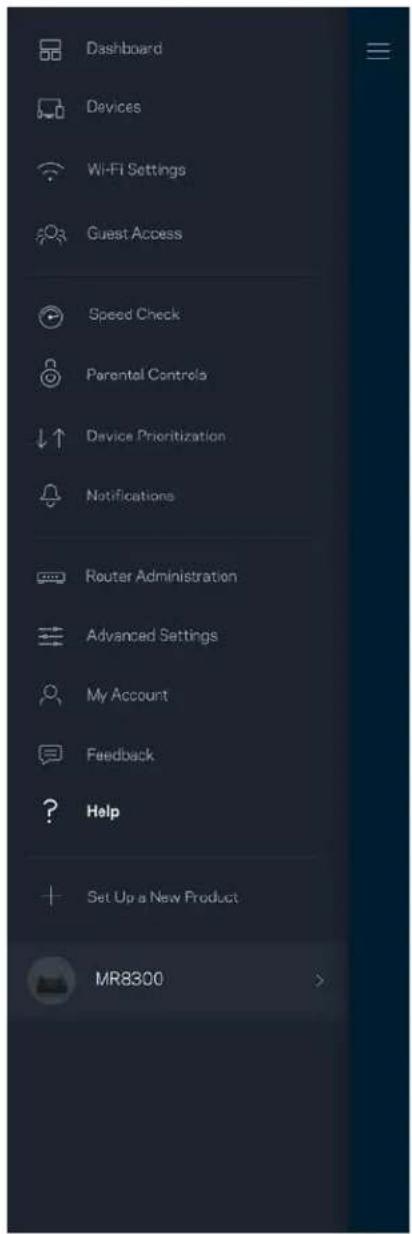

Kur pateikiama daugiau pagalbos

• Linksys.com/support/MR8300
• „Linksys“ programos pagalba (paleiskite programą ir pagrindiniame naršymo meniu spustelėkite „Help“ (pagalba)

Pastaba. Šiame gaminyje naudojamos trečiųjų šalių įrangos licencijas ir pranešimus galima peržiūrėti http://support.linksys.com/en-us/license. Susisiekite su http://support.linksys.com/en-us/gplcodecenter, jei turite klausimų arba GPL šaltino kodo užklausų.

Saranka

SVARBU - MR8300 galima nustatyti tik pagrindinį mazgą visoje namų tinklo „Wi-Fi“ sistemoje.

Pagrindinis mazgas turi būti eterneto kabeliu prijungtas prie modemo ar modemo maršruto parinktuvo. Antrinius mazgus galima jungti belaidžiu būdu ar eterneto kabeliais.

Jei maršruto parinktuvą pridedate i esamą „Velop“ viso namų tinklo „Wi-Fi“ sistemą, atkurkite visų mazgų gamyklines nuostatas ir pridėkite juos i sistemą, kai buvo atlikta MR8300 sąranka ir jis veikia.

Atsisiųskite „Linksys“ programą. Norint nustatyti maršruto parinktuva, reikia šios programos.

Eikite i jirenginio programų parduotuvę ir i paiešką suveskite „Linksys”.

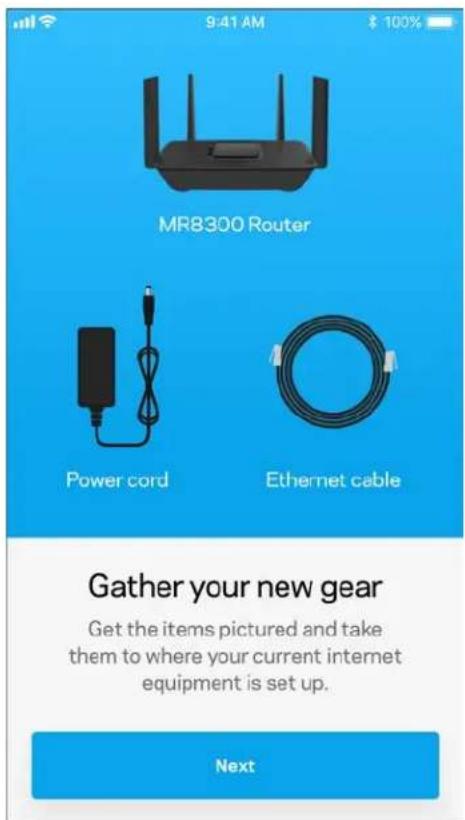

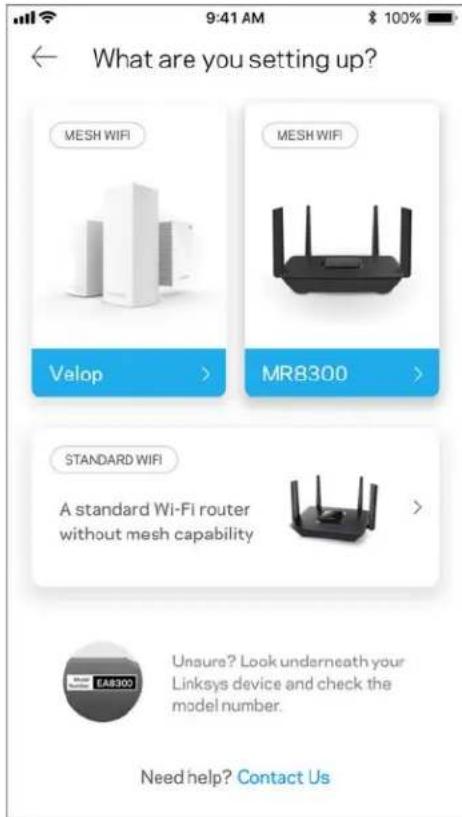

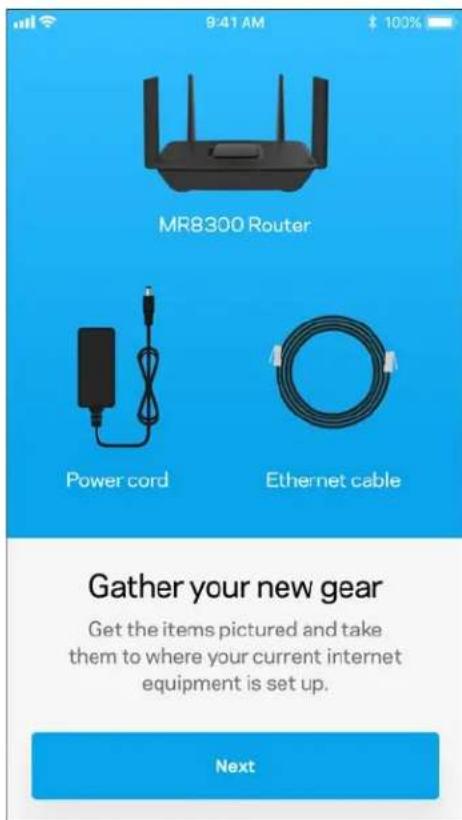

Kojums reikës

Idiekite programą, atverkite ją ir vykdykite instrukcijas.

Pastaba. Programa veikia „iOS“ 9.0 ir naujesnėje bei „Android“ 4.1 ir naujesnėje.

Sąrankos metu sukursite „Linksys Smart Wi-Fi“ paskyrą, kad programą galėtumėte naudoti maršruto parinktuvo sistemos nuostatoms peržiūrėti arba keisti bet kurioje vietoje, kurioje yra interneto ryšys.

Naudodami „Linksys Smart Wi-Fi“ ir „Linksys“ programėlę galite daryti daug dalyku, įskaitant:

• pakeisti „Wi-Fi“ pavadinimą ir slaptažodj;
• nustatyti svečio prieiga;
• prijungti jrenginius prie „Wi-Fi“ naudodami WPS;
  • blokuoti interneto prieigą naudojant tėvų kontrolę;
  • išbandyti interneto ryšio greitj.

Pastaba. Jums atsiysime patvirtinimo el. laišką. Savo namų tinkle paspauskite el. laiške gautą nuorodą ir prijunkite maršruto parinktuvą prie paskyros.

Visa kita, išskyrus maitinimo ir eterneto kabelio prijungimą, programos vykdomas sąrankos procesas atlieka už jus. Kaip bus prisijungta, programą naudokite „Wi-Fi“ asmeniniam nustatymui, suteikdami jam pavadinimą ir slaptažodj. Be to, tinklo mazgams pavadinimus galite suteikti priklausomai nuo to, ar jie taip pat gali juos nustatyti, jei į tam tikrus dalykus reikia atkreipti dėmesį.

Jei ketinate pridėti „Velop“ mazgus visų namų tinklo „Wi-Fi“ sistemai sukurti, juos galima nustatyti bet kurioje veikiančio mazgo diapazono vietoje. Prie modemo arba jo maršruto parinktuvo reikia prijungti tik MR8300. Nesijaudinkite, programa padės įtaisyyti tinklo mazgus jiems skirtose vietose.

Atsispausdinkite ši puslapi, tuomet irašykite „Wi-Fi“ ir paskyros nuostatas i lentelę kaip nuorodą. Pastabas laikykite saugioje vietoje.

„Wi-Fi“ pavadinimas
„Wi-Fi“ slaptažodis
Maršruto parinktuvo slaptažodis
Svečio prieigos vardas
Svečio prieigos slaptažodis
„Linksys“ programėlės prisijungimo el. pašto adresas
„Linksys“ programėlės slaptažodis

Jūsų „Linksys“ programėlės prisijungimo el. pašto adresas ir slaptažodis taip pat gali būti naudojami jungiantis LinksysSmartWiFi.com. Jūs galite peržiūrėti ar tvarkyti „Wi-Fi“ interneto naršyklėje.

„Linksys“ visų namų „Wi-Fi“ sistemos nuostatos

Naudodami „Linksys“ programėlę galite peržiūrėti ar keisti „Wi-Fi“ sistemos nuostatas, įskaitant saugos ir tėvų kontrolės. Nuostatas galite jjungti bet kurioje pasaulio vietoje, jei turite interneto ryšį. Be to, sistemą galite jjungti tiesiogiai namų tinkle, net jei neturite interneto ryšio.

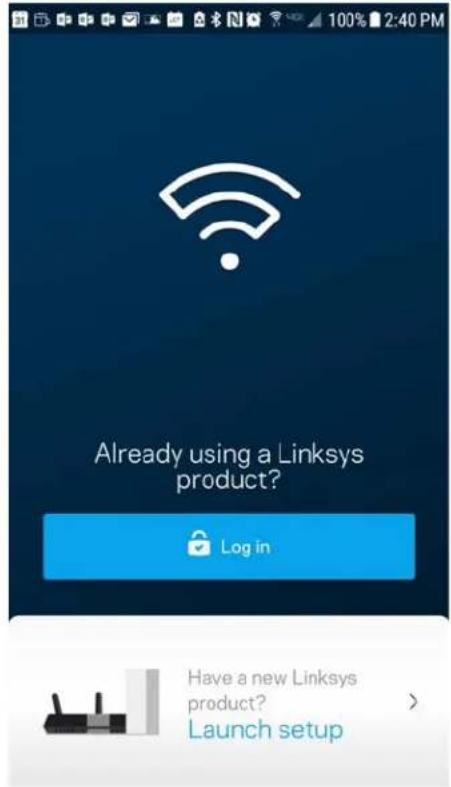

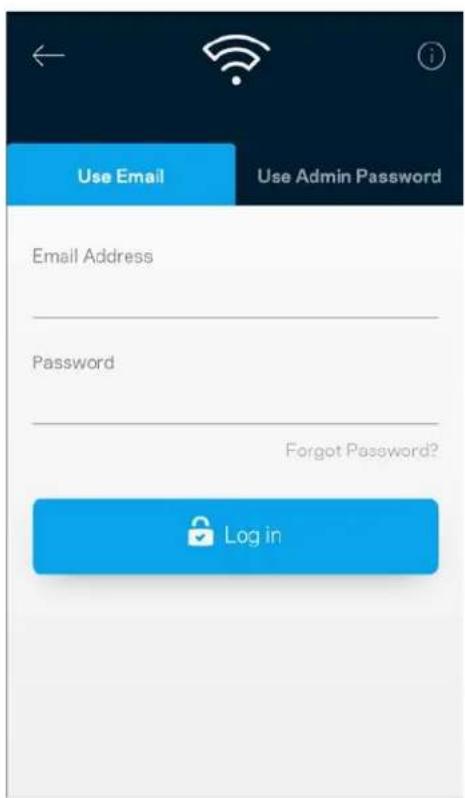

Prisijungimas prie „Linksys“ programėlės

1. Atidarykite „Linksys” programą.

1. Iveskite el. pašto adresą, kurj naudojote kurdami paskyrą.
2. Iveskite paskyros slaptažodj.
3. Bakstelékite Prisijungti.

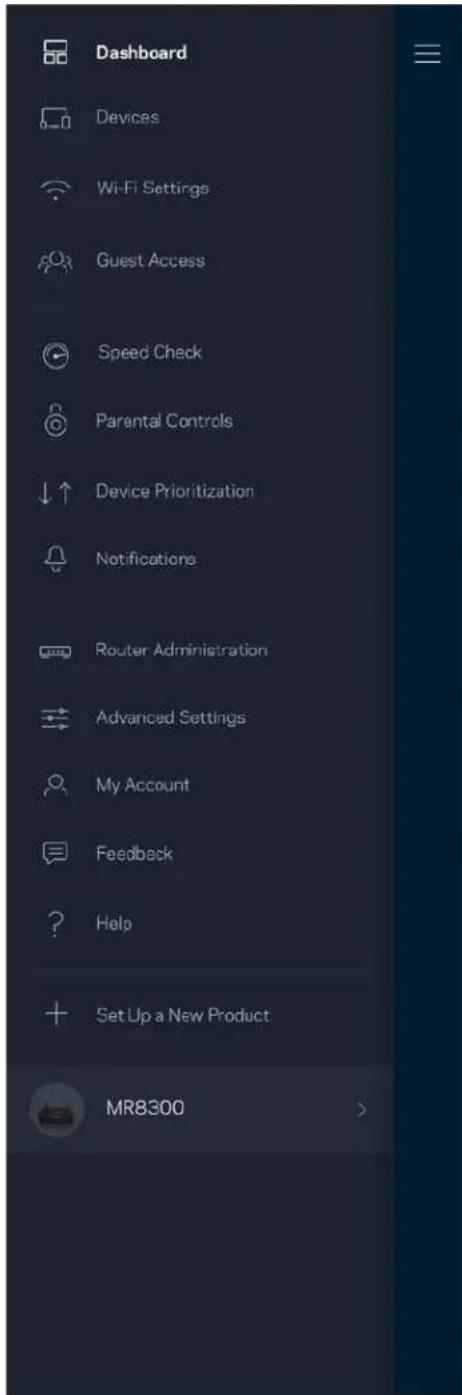

Valdymo portalas

Valdymo portalas – tai „Wi-Fi“ momentinė ekrano kopija. Peržiūrėkite, kiek įrenginių prijungtų prie sistemos. Valdymo portale galite dalytis „Wi-Fi“ slaptažodžiu ir jjungti svečio prieigą. Be to, valdymo portale rodoma, jei kokie nors įrenginiai turi jjungtą tėvų kontrolę arba buvo prioretizuojami „Wi-Fi“ prieigai užtikrinti.

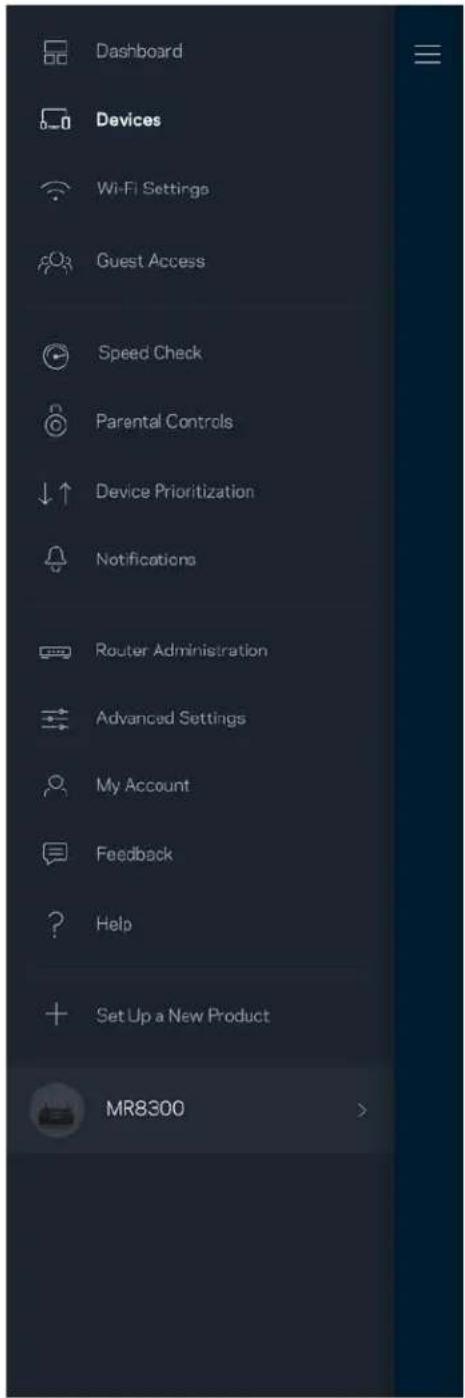

Peržiūrėkite ir keiskite visų prie „Wi-Fi“ prijungtų įrenginių informaciją. Galite peržiūrėti pagrindiniame ir svečio tinkluose esančius prietaisus arba peržiūrėti informaciją apie kiekvieną prietaisą.

Jrenginio informacijos peržiūra ir keitimas

Irenginių lange galite redaguoti jrenginių pavadinimus ir keisti jų piktogramas. Be to, galite prioretizuoti jrenginius, nustatyti tėvų kontrolę ir peržiūrėti „Wi-Fi“ informaciją. Norėdami peržiūrėti informaciją, bakstelėkite bet kurį jrenginį.

Mikah's Laptop Change Icon Mikah's Laptop MyHomeWiFi Office Node Device Prioritization On Parental Controls Off Wi-Fi IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48.0F:83:EB:1 IPv5 fe80:0000:0000:0 0000:4425:48f0:5bd8:5c93 Wired IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48.0F:83:EB:1 IPv6 fe80:0000:0000:0 0000:4425:48f0:5bd8:5c93

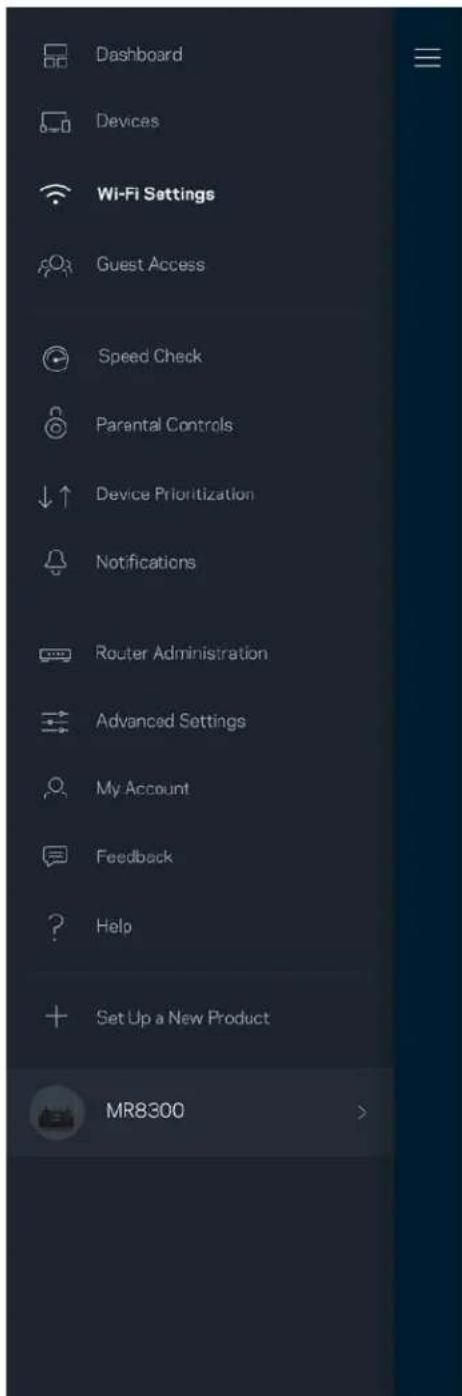

„Wi-Fi“ nuostatos

Naudodami „Wi-Fi Protected Setup™”, peržiūrėkite arba keiskite „Wi-Fi“ pavadinimą ir prijunkite irenginius.

Pažangiosios nuostatos

Pažangūs naudotojai gali keisti numatytajj saugos tipą ir „Wi-Fi“ režimą. Jų nekeiskite, jei turite nedaug patirties su „Wi-Fi“ tinklais. Kanalų ieškiklis ieškos jūsų vietovėje dažniausiai atidarytų „Wi-Fi“ kanalų, siekiant užtikrinti, kad sistema užtikrintų geriausias našumo savybes. Jei sistemoje turite daugiau kaip vieną tinklo mazgą, kanalų ieškiklis suras geriausią kanalą kiekvienam tinklo mazgui.

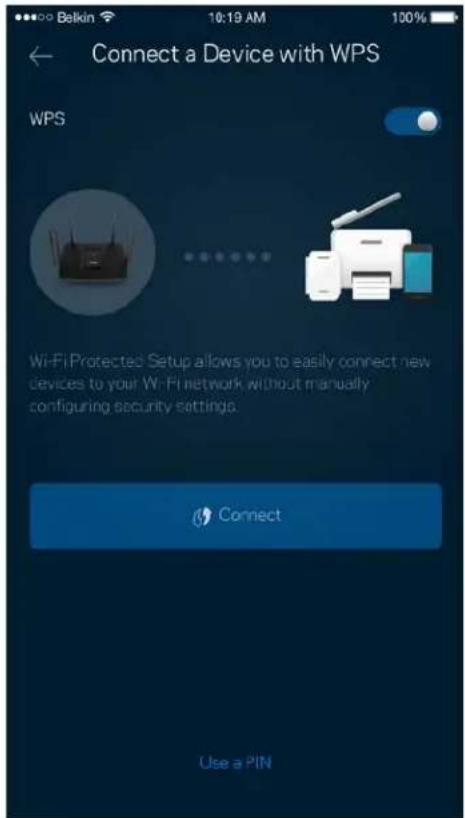

„Wi-Fi Protected Setup“ leidžia paprastai prijungti belaidžio ryšio jrenginius prie „Wi-Fi“, rankomis nejvedant saugos nuostatų.

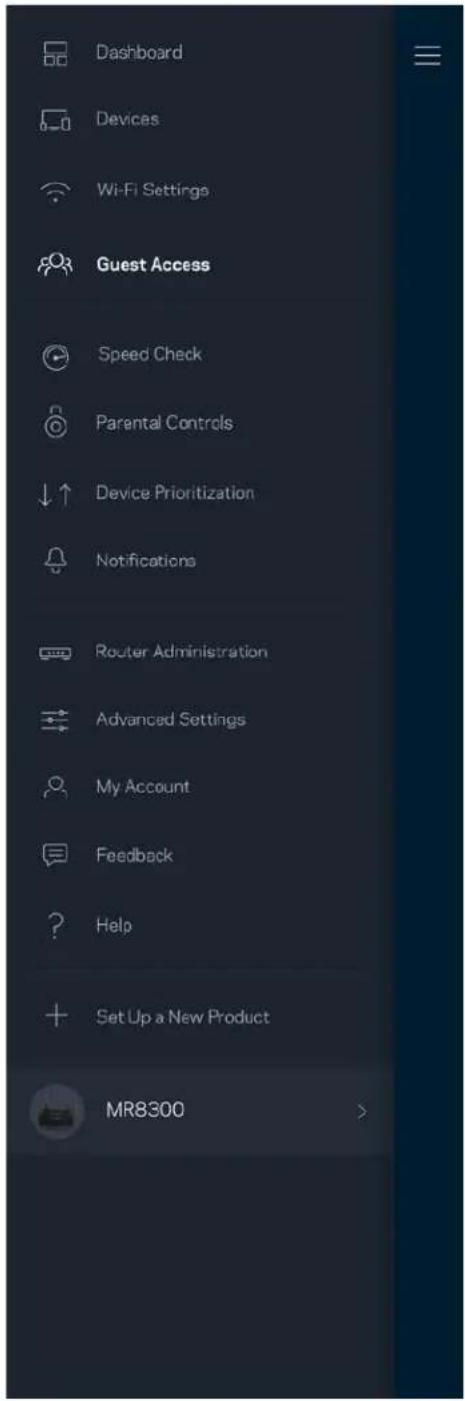

Naudokite svečio prieigą, kad svečiai galėtu prisijungti prie interneto, tačiau būtu ribojama ju prieiga prie kitu prie „Wi-Fi“ prijungtu ištekliu. Siųskite slaptažodį tekstine žinute arba el. paštu.

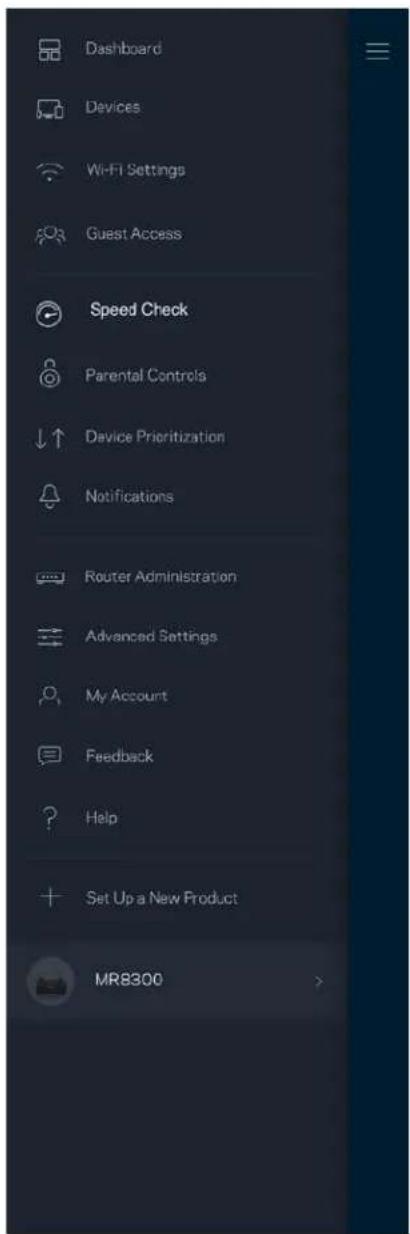

Norėdami įsitikinti, kad gaunate geriausią greitį, už kurį mokate, atlikite greičio patikrą. Greičio patikra taip pat padeda prioretizuojant įrenginius, kadangi rezultatai nustato, kaip „Wi-Fi“ paskirstomas prioretizuotiems įrenginiams.

• Siuntimo greitis - tai greitis, kuriuo interneto turinys perduodamas i maršruto parinktuvą.
• Jkėlimo greitis - tai greitis, kuriuo galite jkelti i internetą.

Pastaba.Interneto ryšio greitį lemia įvairūs veiksniai, įskaitant ISP paskyros tipą, vietinį ir pasaulinį interneto srautą ir įrenginių, esančių namuose ir naudojančių interneto ryšį, skaičius.

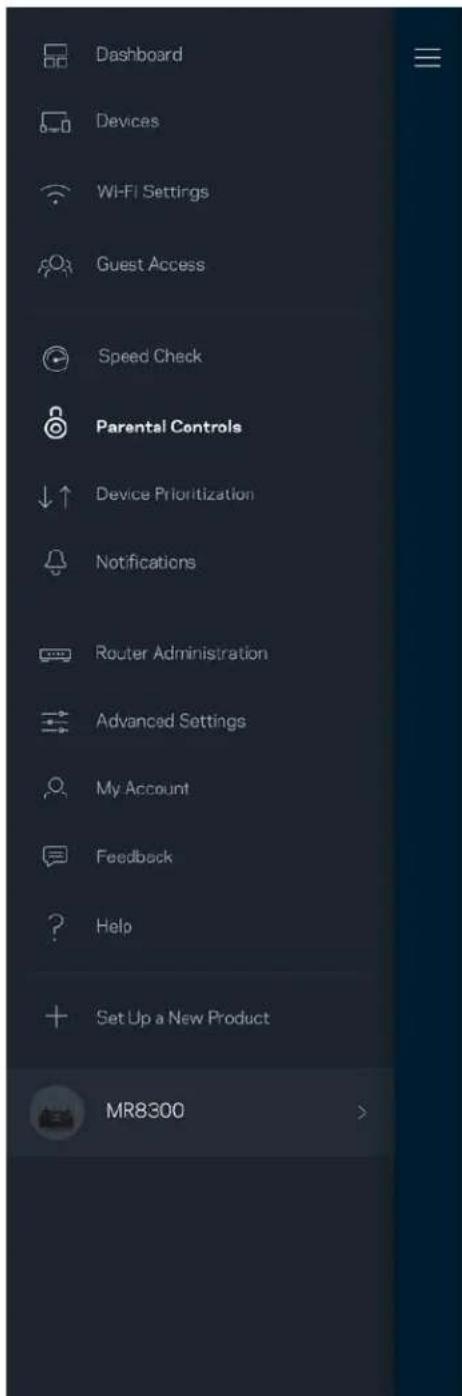

Tèvù kontrolè

Tėvų kontrolė leidžia kontroliuoti prie interneto prisijungusius vaikus ir ką jie ten daro. Pristabdykite interneto ryšį tam tikruose įrenginiuose arba blokuokite tam tikras žiniatinklio svetaines.

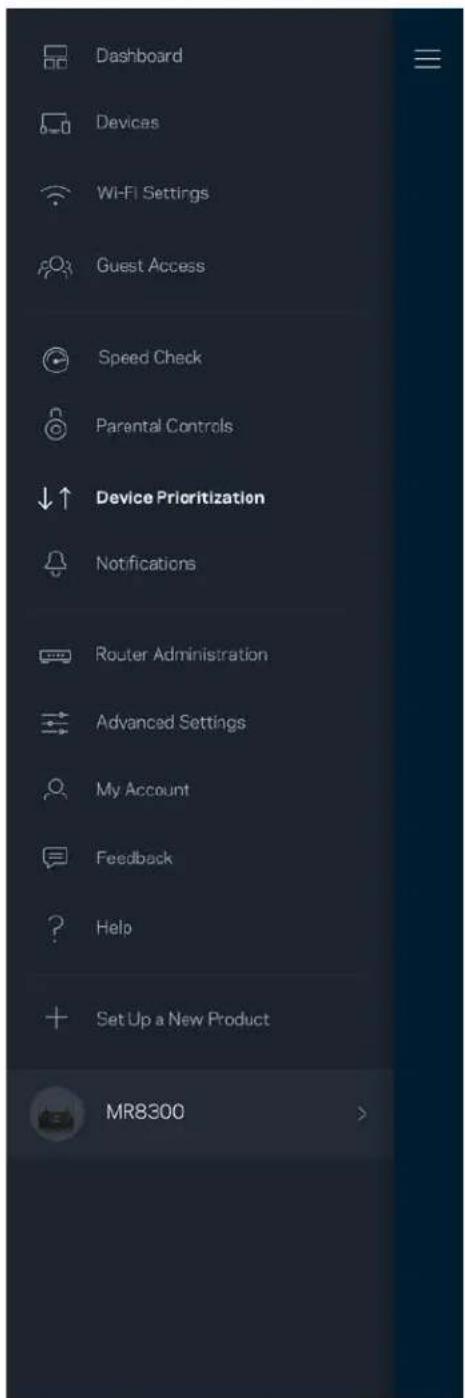

Jrenginių prioretizavimas

Prioritetiniam interneto ryšio naudojimui pasirinkite iki triju jrenginiu. Tie prie interneto prijungti jrenginiai (laidiniai ir (arba) belaidžio ryšio) visada turės geriausią prieigą. Maršruto parinktuvas atlieka greičio patikra ir nustato, kaip geriausiai paskirstyti „Wi-Fi“ prioretizuojamiems jrenginiams. Kiti jrenginiai dalysis likusiu pajėgumu. Prioretizuojami jrenginiai parodomi valdymo portale.

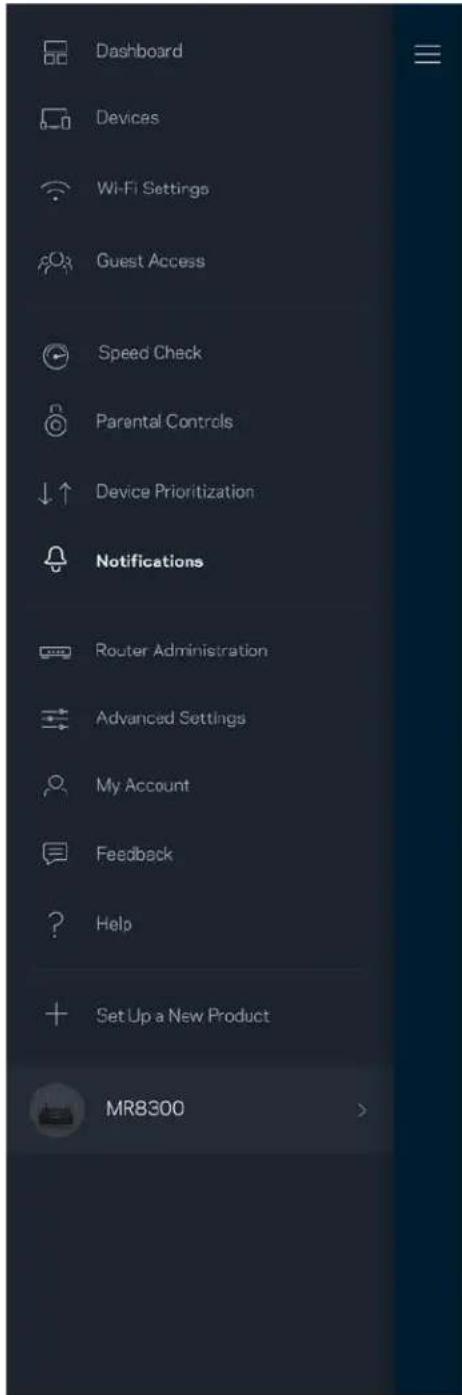

Jei turite daugiau kaip vieną mazgą, programėlė gali jums pranešti, kai sistemos antriniai mazgai išsijungia. Antriniai mazgai – tai mazgai, kurie nėra laidais prijungti prie modemo. Norėdami, kad programėlė jus informuotų, turite jjungti pranešimus mobiliajame įrenginyje.

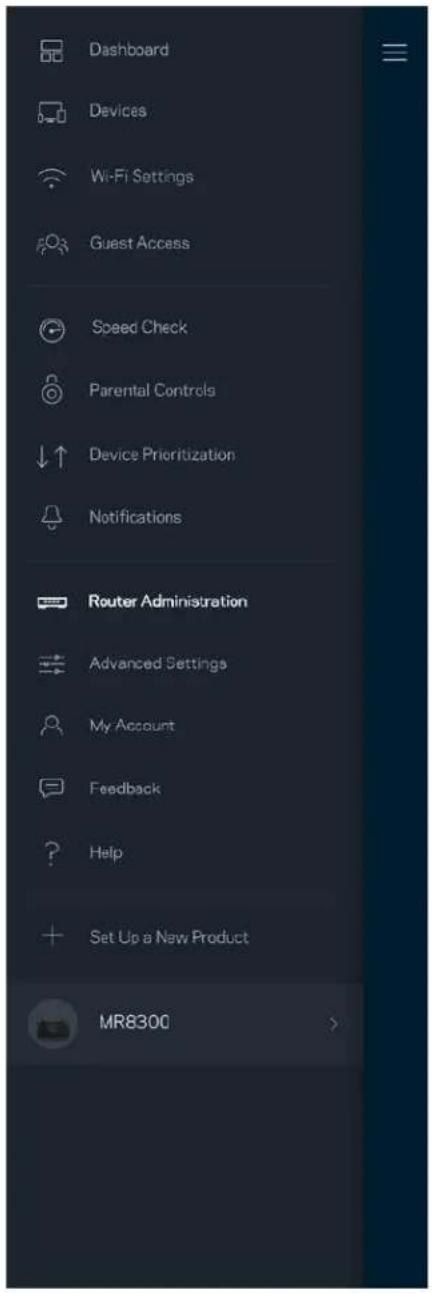

Maršruto parinktuvo administravimas

Norėdami keisti maršruto parinktuvo slaptažodį ir užuominą bei peržiūrėti įvairius identifikatorius (modelio numerį, serijos numerį ir IP informaciją), naudokite maršruto parinktuvo administravimo langą.

Sutikite, kad automatiškai būtų pranešama apie „Linksys“ gedimus ir prisidėtumėte prie „Wi-Fi“ tobulinimo. Be to, galite rankomis pranešti apie konkrečias 📁Linksys“ problemas.

Ši informacija bus siunčiama kartu su problemos aprašymu:

Programos versija	Prisijungimo tipas (debesies: rodomas susietas el. pašto adresas, vietinis: rodoma „Maršruto parinktuvo administratorius1)
Irenginio modelis	WAN ryšio tipas (rodoma „Wi-Fi“ arba eternetas)
Irenginio OS versija	Laikas: data (mén. / diena / metai, laikas, laiko juosta)

Pažangiosios nuostatos

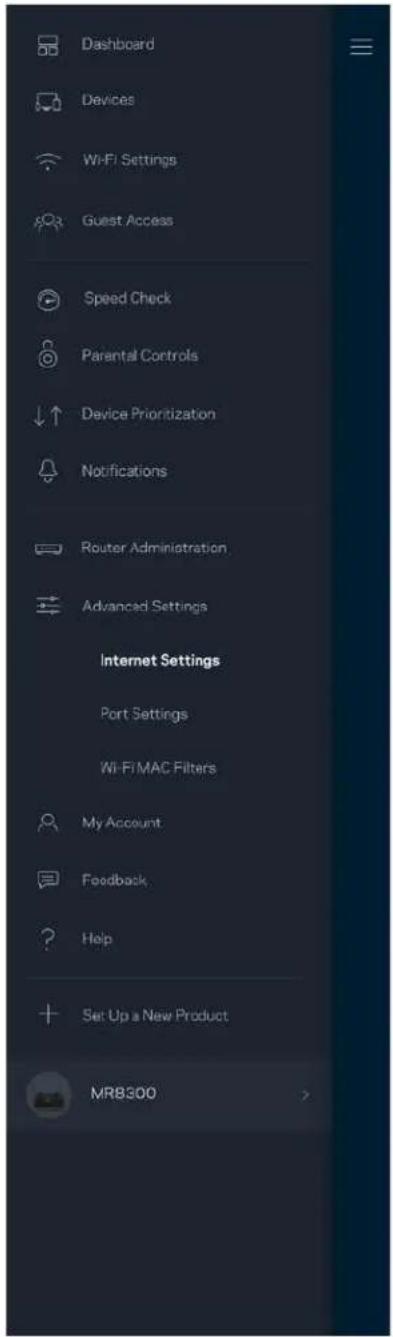

Interneto nuostatos

Galite pasirinkti, kaip maršruto parinktuvas jungiasi prie interneto. Numatytoji nuostata: Automatinė konfigūracija - DHCP Kitus prisijungimo tipus lemia interneto paslaugų teikėjas arba tai, kaip planuojate naudoti maršruto parinktuvą. Pažangieji naudotojai gali naudoti Papildomas nuostatas ir klonuoti MAC adresus bei nustatyti MTU (didžiausio perdavimo vienetas).

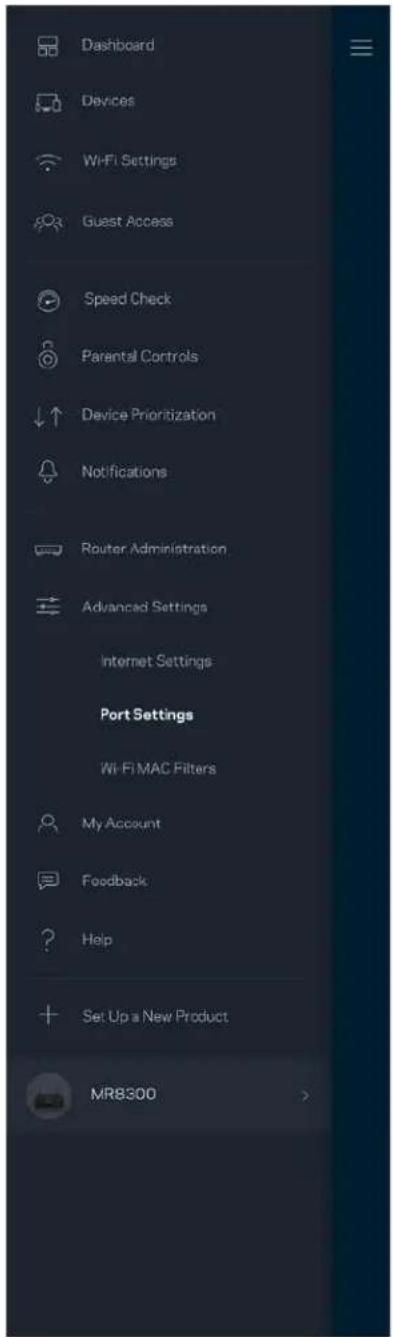

Prievado peradresavimas (vienam prievadui, keliems prievadams ar prievadų grupei) siunčia konkretaus prievado (-ų) jeinantį srautą į konkretų įrenginį arba „Wi-Fi“ prievadą. Suveikus prievado diapazonui, maršruto parinktuvas suderina konkrečių numerių prievadų išeinančius duomenis. Maršruto parinktuvas įsimena įrenginio, kurios prašo duomenų, IP adresą, kad pateikus prašomus duomenis jis būtų nukreiptas atgal į tinkamą įrenginį.

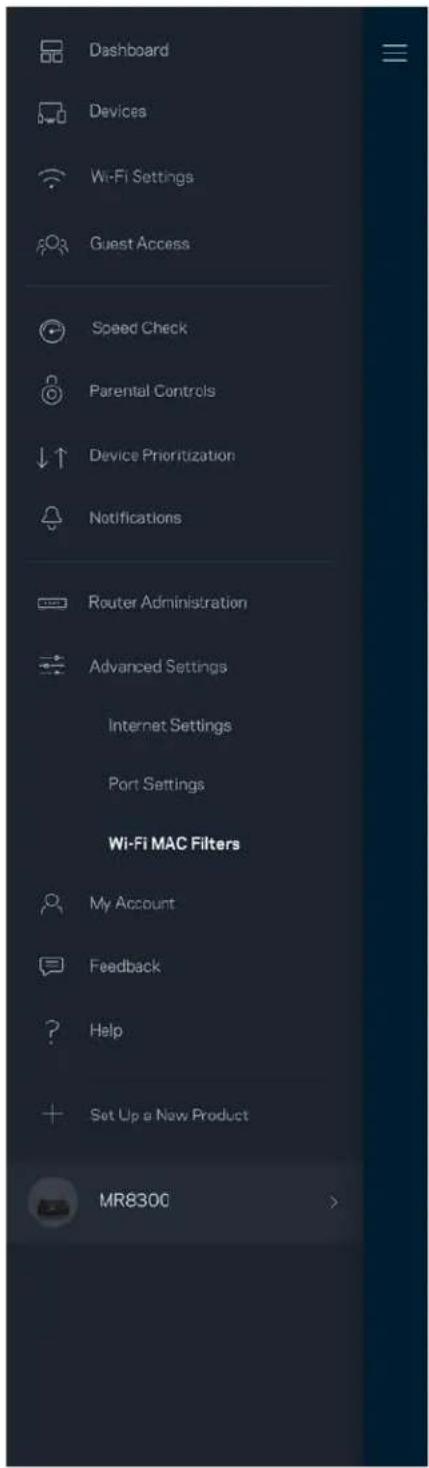

Kiekvienas tinklo jrenginys turi unikalų, 12 skaitmenų MAC (medijos prieigos valdymas) adresą. Galite sukurti MAC adresų sąrašą ir leisti arba drausti tuos jrenginius „Wi-Fi“ tinkle.

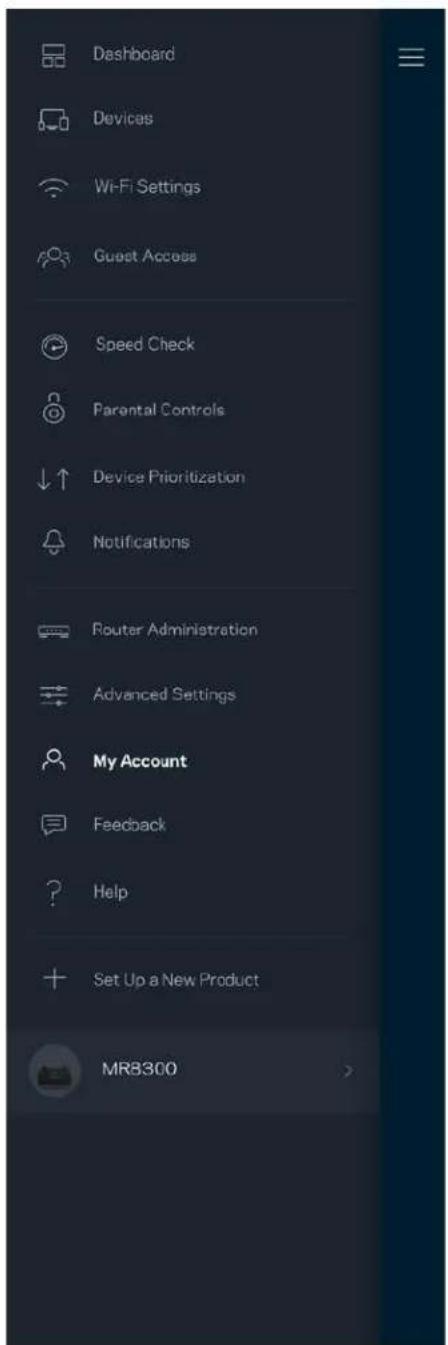

Pakeiskite „Linksys“ programėlės slaptažodį ir sutikite gauti naujausią informaciją ir pasiūlymus iš „Linksys“.

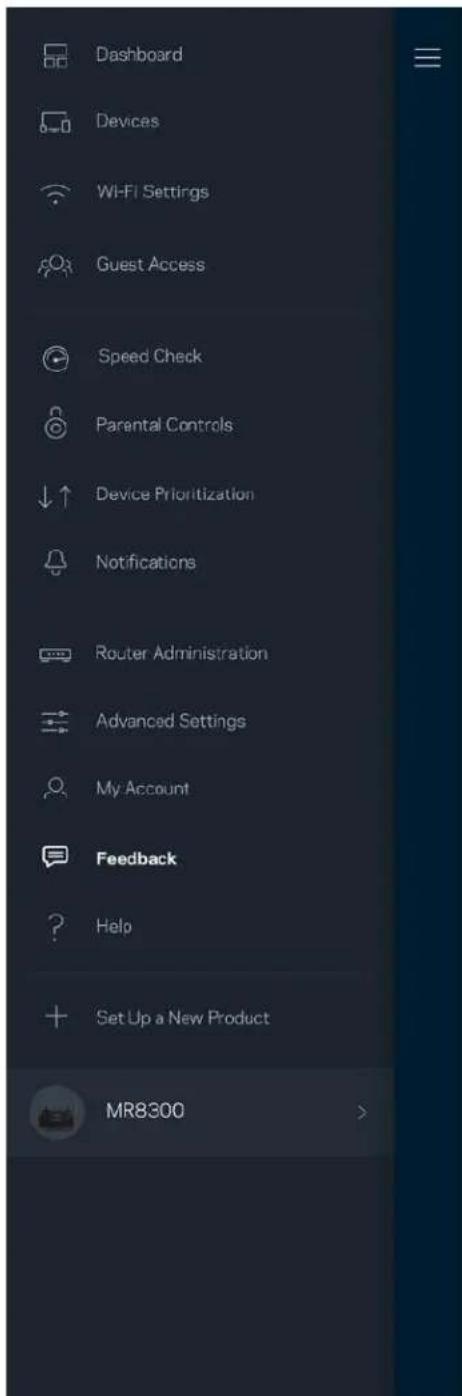

Štai čia jūsų proga pasakyti savo nuomonę. ľvertinkite programą savo programų parduotuvėje, siųskite mums pasiūlymą arba praneškite apie problemą, dėl kurios negalite gauti puikios patirties.

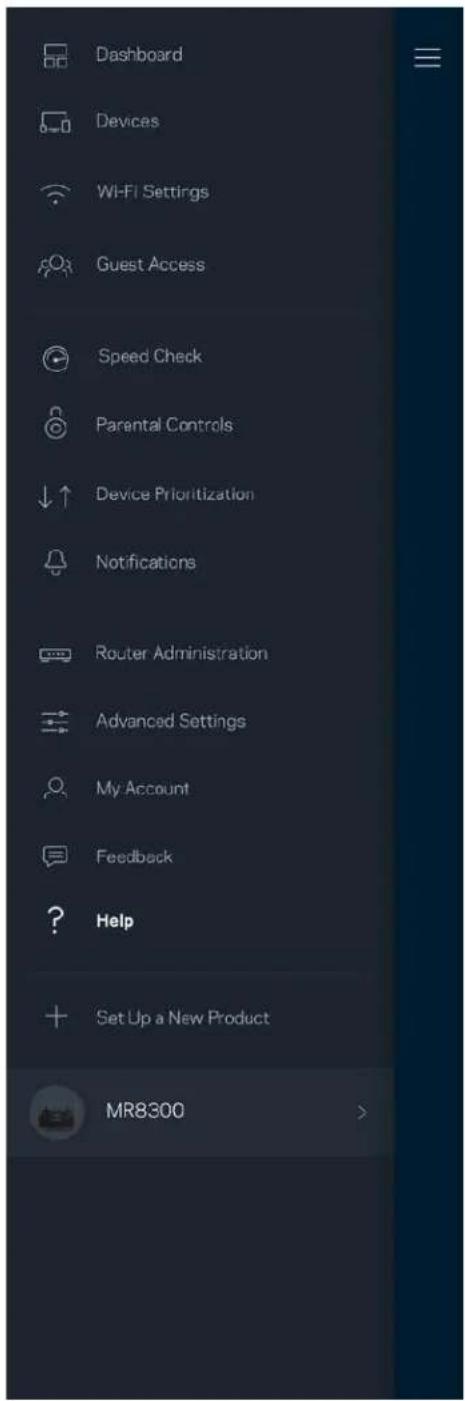

Kilo problemų dėl programos? Tiesiog reikia šiek tiek daugiau informacijos apie funkcija? Norėdami gauti paaiškinimą, bakstelėkite „Pagalba“.

Tiesioginis prijungimas prie maršruto parinktuvo

Jei nesate prisijunge prie interneto, vis tiek galite pasiekti maršruto parinktuvo nuostatas. Prisijunkite prie „Wi-Fi“ pavadinimo, paleiskite „Linksys“ programą ir ekrano apačioje bakstelėkite Prisijungti naudojat maršruto parinktuvo slaptažodj. Būdami atsijunge negalėsite pasiekti „Linksys“ Wi-Fi“ paskyros.

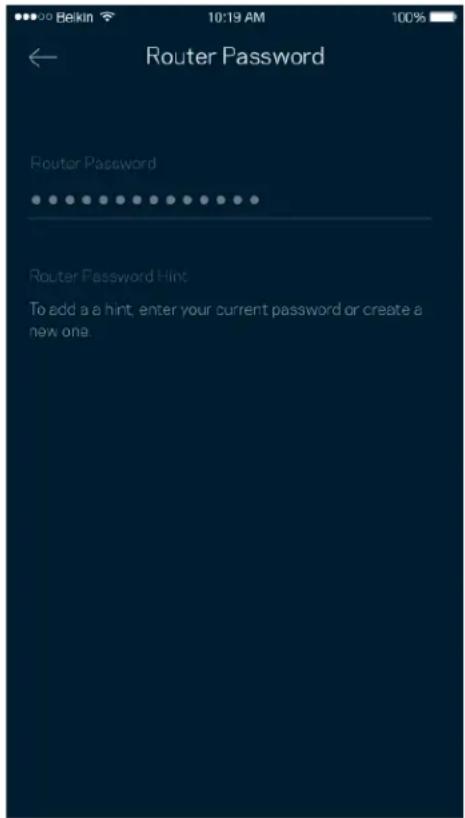

Maršruto parinktuvo slaptažodis

Sarankos metu sukūrème saugų administratoriaus slaptažodį. Norėdami jį pakeisti, bakstelėkite Maršruto parinktuvo administravimas ir Pakeisti maršruto parinktuvo slaptažodį ir užuominą.

Norėdami užtikrinti maršruto parinktuvo saugumą, kam nors pakeitus maršruto parinktuvo slaptažodį, atsiųsime el. laišką.

Kaip atkurti maršruto parinktuvo gamyklines nuostatas

Niekada neatkurkite MR8300 maršruto parinktuvo gamyklinių nuostatų – tai labai sudėtingas procesas. Atkuriant gamyklines nuostatas, maršruto parinktuvas grąžinamas į būseną, buvusią ją išėmus iš dėžės, todėl turėsite iš naujo atlikti sąrankos procedūrą. Bus pašalintos visos sąrankos metu tinkintos nuostatos ir tokie dalykai, kaip „Wi-Fi“ pavadinimas, slaptažodžiai, saugos tipas. Visi belaidžio ryšio įrenginiai bus atjungti nuo „Wi-Fi“.

Gamyklinių nuostatų atkūrimas

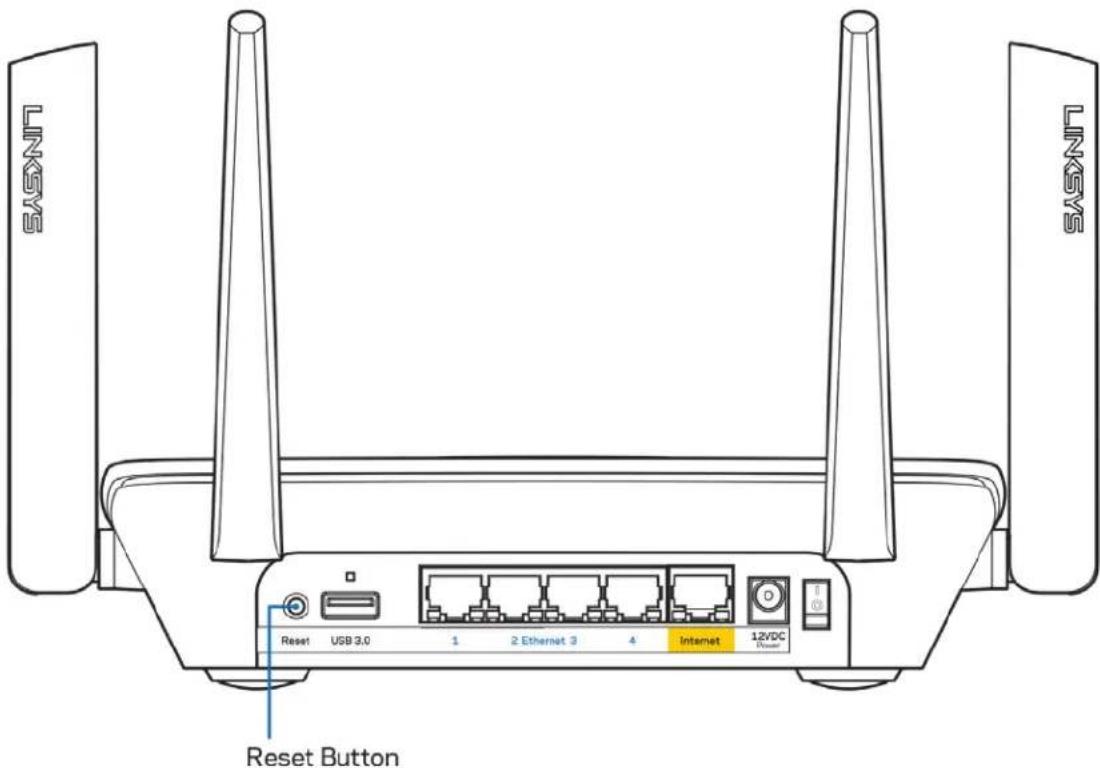

- Kai maršruto parinktuvas prijungtas prie maitinimo ir jjungtas, palaikykite galiniame skydelyje esantį atkūrimo mygtuką paspaustą. Maršruto parinktuvo viršuje esanti lemputė mirksės raudona spalva. Neatleiskite mygtuko, kol lemputė neužgeso ir vėl netapo ryškiai raudonos spalvos.

SASNT SASNT Reset Button Reset USB 3.0 1 2 Ethernet 3 4 Internet 12VDC Power

Techniniai duomenys

„Linksys MR8300“

Modelio pavadinimas	Triju dažnio juostu tinklo „Wi-Fi“ maršruto parinktuvas, AC2200
Modelio numeris	MR8300
Jungiklio prievado greitis	10 / 100 / 1000 Mbps
Radijo dažnis	2,4 ir 5 GHz (x2)
Antenu skaičius	4 išorinės reguliuojamos antenos
Prievadai	USB 3.0, eterneto (1-4), interneto, maitinimo
Mygtukai	Maitinimo, atkūrimo, WPS
Lemputės	Viršutinis skydelis: Vienas, kelių spalvų maitinimo ir būsenos lemputė
	Galinis skydelis: USB, eternetas (1-4), internetas
Saugos funkcijos	WPA2 / „WPA-Mixed“, „WPA2-Personal“
Saugos kodo bitai	Iki 128 bitų kodavimas

Aplinkos duomenys

Matmenys	213,7 mm x 161,8 mm x 54,8 mm (be antenu)
Gaminio svoris	608 g
Maitinimas 12 V, 2,0A
Sertifikavimas FCC, IC, CE, „Wi-Fi“ (IEEE 802.11a/b/g/n/ac)
Veikimo temperatūra	32-104 °F (0-40 °C)
Laikymo temperatūra	-4-140 °F (-20-60 °C)
Veikimo aplinkos drėgnis	10-80 % santykinis drėgnis, be kondensato
Laikymo aplinkos drėgnis	5-90%, be kondensato

Pastabos:

teisinę, saugos informaciją ir garantiją rasite Linksys.com/support/MR8300.

Techniniai duomenys gali būti keičiami iš anksto nepranešus.

Didžiausias našumas siejamas su IEEE standarto 802.11 techniniais duomenimis. Faktinis veikimas gali skirtis, įskaitant mažesnį belaidžio tinklo pajėgumą, duomenų perdavimo greitį, diapazoną ir aprėptį. Veikimo rezultatus lemia daugybė veiksnių, sąlygų ir kintamųjų, įskaitant atstumą nuo prieigos taško, tinklo srauto apimtį, statybines medžiagas ir konstrukciją, naudojamą operacinę sistema, naudojamų belaidžių gaminių derinį, trikdžius ir kitas neigiamas sąlygas.

Apsilankykite linksys.com/support/MR8300 ir gaukite apdovanojimą laimejusią techninę pagalbą.

„BELKIN“, „LINKSYS“ ir daugelis gaminių pavadinimų ir logotipų yra „Belkin“ bendrovių grupės prekių ženklai. Minimi trečiųjų šalių prekių ženklai yra atitinkamų savininkų nuosavybė.

© 2018 m. „Belkin International, Inc.” ir (arba) jos pavaldžiosios įmonės. Visos teisės saugomos.
