BEDIENUNGSANLEITUNG MaxStream MR8300 LINKSYS

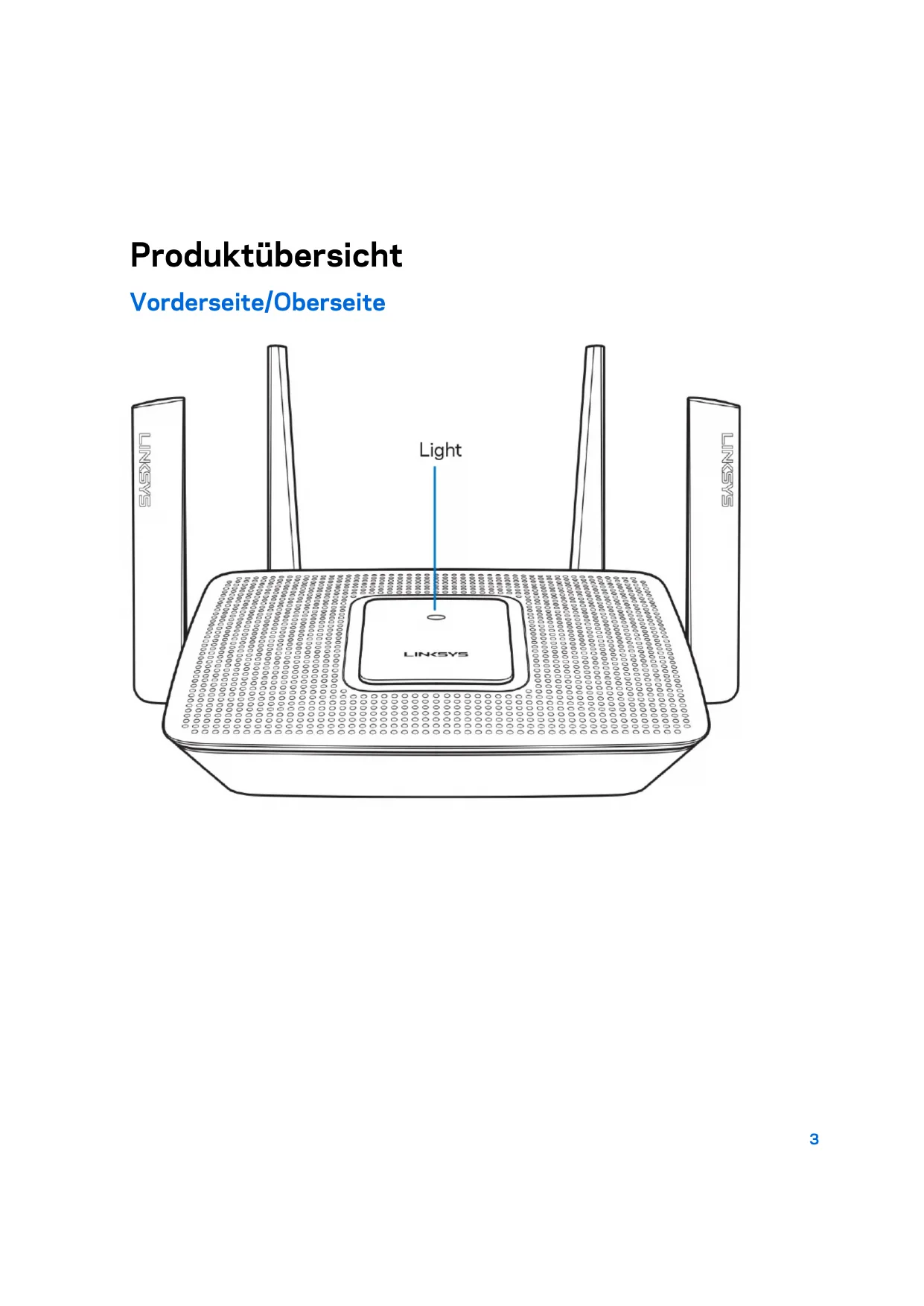

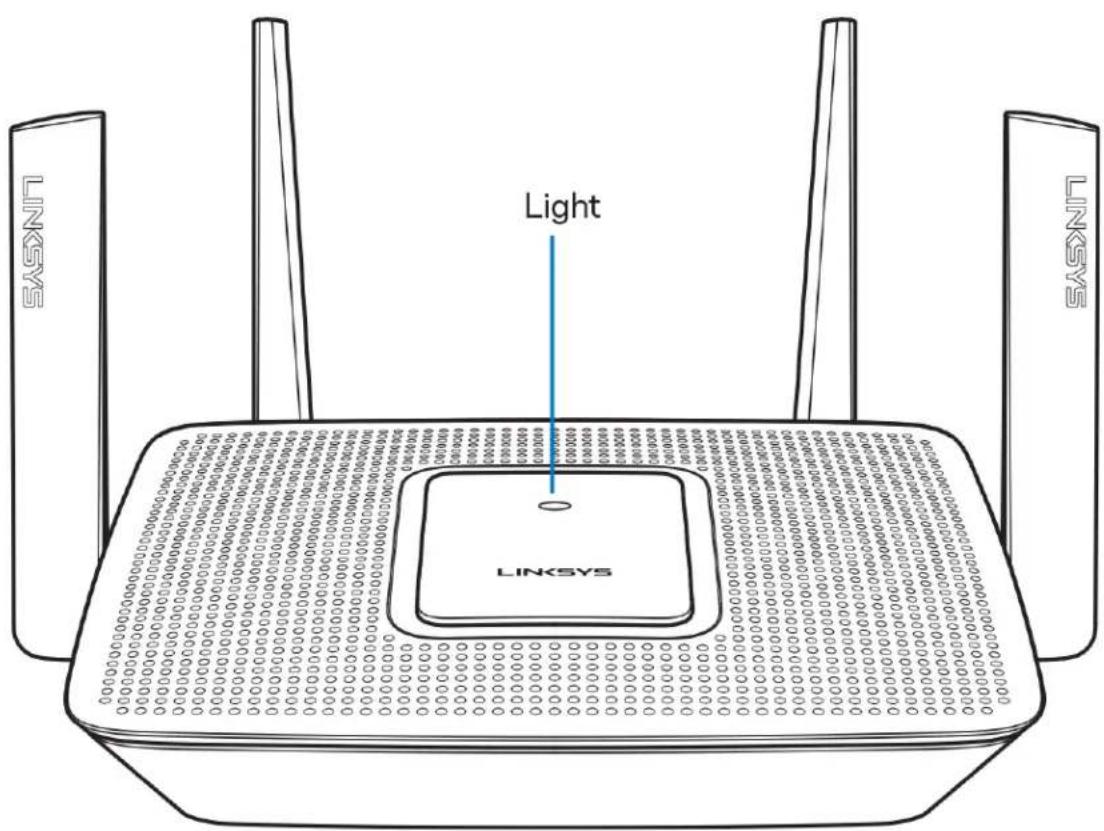

Verhalten der Leuchte Status Blau (blinkt) Wird gestartet Warten Sie, bis der Startvorgang des Routers abgeschlossen ist. Lila Bereit zum Setup Öffnen Sie die Linksys App zum Ausführen des Setups. Lila (blinkt) Setup wird ausgeführt Befolgen Sie die Anweisungen in der App. Blau Mit dem Internet verbunden Router ist online; alles funktioniert. Rot Kein Internet Nicht online. Erkundigen Sie sich, ob es bei Ihrem Internetprovider Störungen gibt. Rot (blinkt) Nicht an das Modem angeschlossen Stellen Sie sicher, dass Ihr Router fest an das Modem angeschlossen ist.5 Rückseite USB-3.0-Port (1) – Schließen Sie USB-Laufwerke zur gemeinsamen Nutzung in Ihrem Netzwerk oder im Internet an. Hinweis: Dieser Port ist für zukünftige Funktionalität bestimmt. Zu gegebener Zeit ist möglicherweise ein Firmware-Update erforderlich. USB-Aktivitätsleuchte (2) – Leuchte zeigt Datenübertragung zu und von externen Geräten an. Ethernet-Ports (3) – Mithilfe von Ethernet-Kabeln können über diese blau markierten Gigabit-Ports (10/100/1000) kabelgebundene Geräte mit Ihrem Netzwerk verbunden werden. Hinweis: Die beste Leistung erzielen Sie, wenn Sie CAT5e-Kabel oder Kabel einer höheren Kategorie an die Ethernet-Ports anschließen. Internet-Port (4) – Schließen Sie ein Ethernet-Kabel an diesen gelben Gigabit-Port (10/100/1000) und an ein Breitband-Internet-, Kabel-, DSL- oder Glasfaser-Modem an. Hinweis: Die beste Leistung erzielen Sie, wenn Sie CAT5e-Kabel oder Kabel einer höheren Kategorie an den Internet-Port anschließen. Reset-Taste (5) – Halten Sie die Taste gedrückt, wenn die Leuchte auf der Oberseite des Routers rot blinkt, um den Router auf die Werkseinstellungen zurückzusetzen. Dann zeigt die Leuchte rotes Dauerlicht an und geht danach aus. Stromanschluss (6) – Schließen Sie hier das im Lieferumfang enthaltene Netzteil an. Ein/Aus-Schalter (7) – Drücken Sie | (ein), um den Router einzuschalten.6 Seite Wi-Fi Protected Setup™-Taste – Drücken Sie diese Taste, um WPS-fähige Netzwerkgeräte zu verbinden.7 Hilfe Hier finden Sie weitere Unterstützung

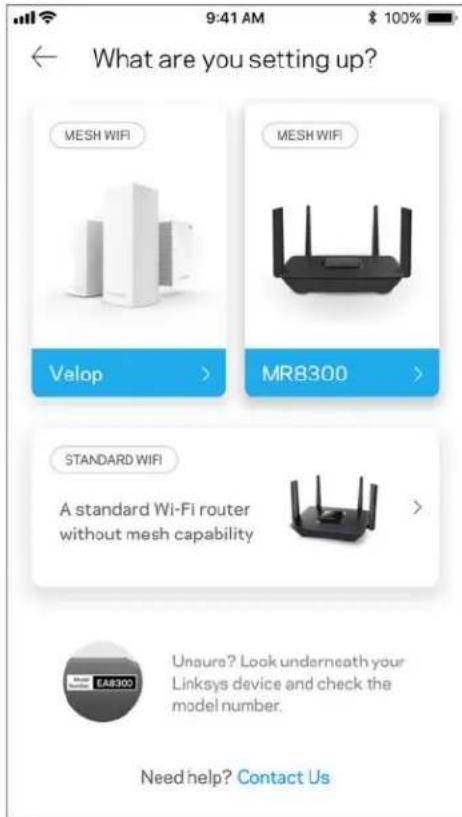

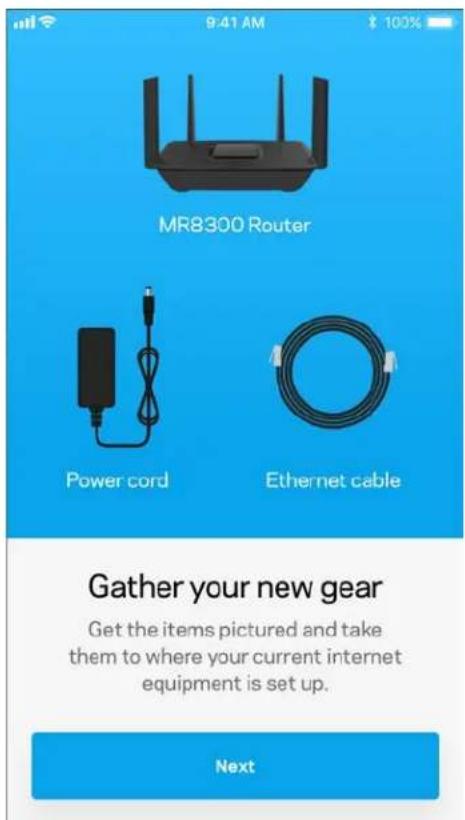

Linksys App Hilfe (rufen Sie die App auf und klicken Sie im Hauptnavigationsmenü auf Help (Hilfe)8 Hinweis: Lizenzen und Hinweise zur Software Dritter, die auf diesem Produkt zum Einsatz kommt, finden Sie hier: http://support.linksys.com/en-us/license . Antworten auf Fragen und Informationen zum GPL-Quellcode finden Sie unter: http://support.linksys.com/en- us/gplcodecenter9 Setup WICHTIGER HINWEIS: Ihr MR8300 kann nur als primäres Node in einem grenzenlosen Mesh-WLAN- System eingerichtet werden. Ein primäres Node muss mit einem Ethernet-Kabel an Ihr Modem oder Ihren Modem-Router angeschlossen sein. Sekundäre Nodes können drahtlos oder über Ethernet- Kabel verbunden werden. Wenn Sie den Router in einem vorhandenen grenzenlosen Velop Mesh-WLAN-System hinzufügen, setzen Sie zunächst alle Nodes auf die Werkseinstellungen zurück und binden Sie sie erst in das System ein, wenn Sie das Setup des MR8300 erfolgreich abgeschlossen haben. Laden Sie die Linksys App herunter. Sie brauchen diese App, um Ihren Router einzurichten. Gehen Sie zum App Store für Ihr Gerät und suchen Sie nach Linksys. Sie benötigen Folgendes:10 Installieren Sie die App, öffnen Sie sie und folgen Sie den Anweisungen. Hinweis: Die App funktioniert mit iOS

und höher und Android 4.1 und höher. Während der Einrichtung erstellen Sie ein Linksys Smart Wi-Fi-Konto, damit Sie Ihre Router- Systemeinstellungen an jedem Ort, wo Sie eine Internetverbindung haben, über die App im Blick haben und Änderungen vornehmen können. Linksys Smart Wi-Fi und die Linksys App bieten Ihnen u. a. folgende Möglickeiten:

WLAN-Namen und -kennwort ändern

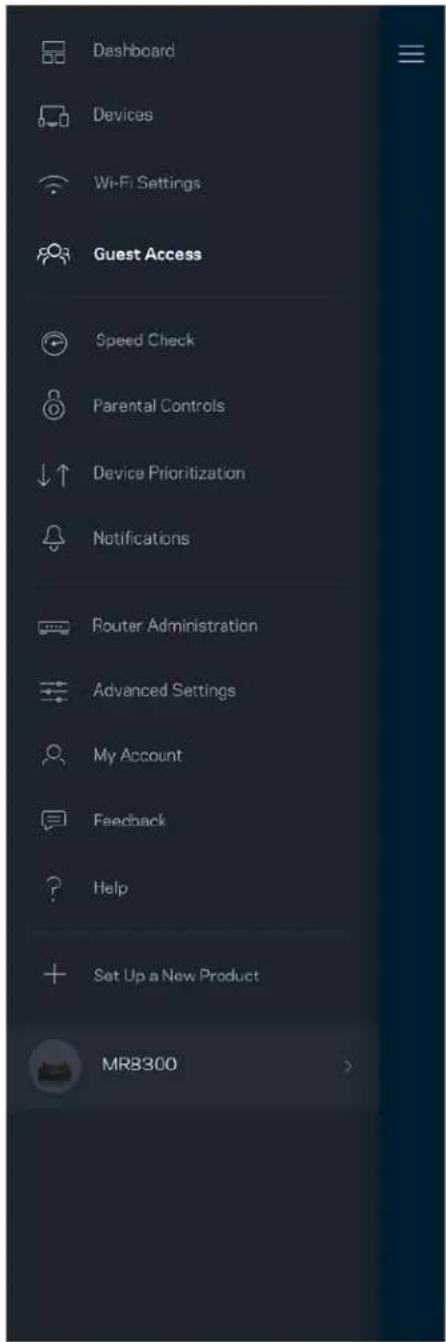

Gastzugriff einrichten

Geräte mit WPS mit dem WLAN verbinden

Das Internet mit Kinderschutzfunktionen blockieren

Internetgeschwindigkeit testen Hinweis: Wir senden Ihnen eine Verifizierungs-E-Mail. Klicken Sie über Ihr Heimnetzwerk auf den Link in der E-Mail, um den Router mit Ihrem Konto zu verbinden.11 Abgesehen vom Anschluss des Stromkabels und des Ethernet-Kabels erfolgt die Einrichtung bequem über die App. Wenn die Verbindung hergestellt worden ist, können Sie Ihr WLAN mithilfe der App personalisieren, indem Sie ihm einen Namen und ein Kennwort geben. Sie können Nodes auch Namen geben, an denen Sie den jeweiligen Standort erkennen. Sollten einmal Probleme auftreten, wissen Sie, um welches Gerät es sich handelt. Bei Bedarf können Sie überall innerhalb der Reichweite eines funktionierenden Nodes Velop Nodes in Ihrem grenzenloses Mesh-WLAN-System hinzufügen. Nur der MR8300 muss mit einem Kabel an das Modem oder den Modem-Router angeschlossen werden. Machen Sie sich keine Sorgen. Die App hilft Ihnen bei der Platzierung Ihrer Nodes.12 Drucken Sie diese Seite aus und tragen Sie die WLAN- und Kontoeinstellungen zum späteren Nachschlagen in die Tabelle ein. Bewahren Sie die Seite an einem sicheren Ort auf. WLAN-Name WLAN-Kennwort Routerkennwort Name für den Gastzugriff Kennwort für den Gastzugriff E-Mail-Adresse für die Anmeldung bei der Linksys App Kennwort für die Linksys App Ihre Linksys E-Mail-Adresse und Ihr Kennwort zur Anmeldung an die Linksys App können auch zur Anmeldung auf LinksysSmartWiFi.com verwendet werden. Zur Ansicht und zur Verwaltung Ihres WLANs können Sie einen Internetbrowser verwenden.13 Einstellungen des grenzenlosen Linksys WLAN-Systems Über die Linksys App können Sie sich WLAN-Systemeinstellungen wie Sicherheits- und Kinderschutzfunktionen ansehen oder diese ändern. Die Einstellungen sind überall auf der Welt zugänglich, wo Ihnen eine Internetverbindung zur Verfügung steht. Über Ihr Netzwerk zu Hause können Sie auch ohne Internetverbindung auf Ihr System zugreifen. Anmelden bei der Linksys App

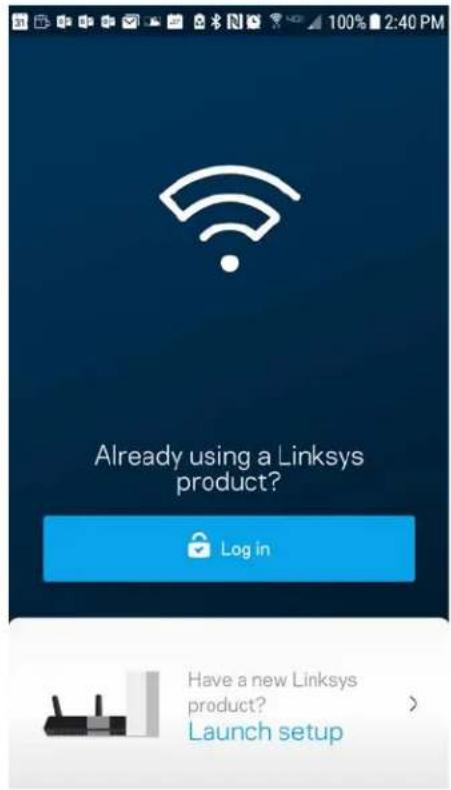

Öffnen Sie die Linksys App.

Geben Sie die E-Mail-Adresse ein, die Sie verwendet haben, als Sie Ihr Konto erstellt haben.

Geben Sie das Kennwort Ihres Kontos ein.

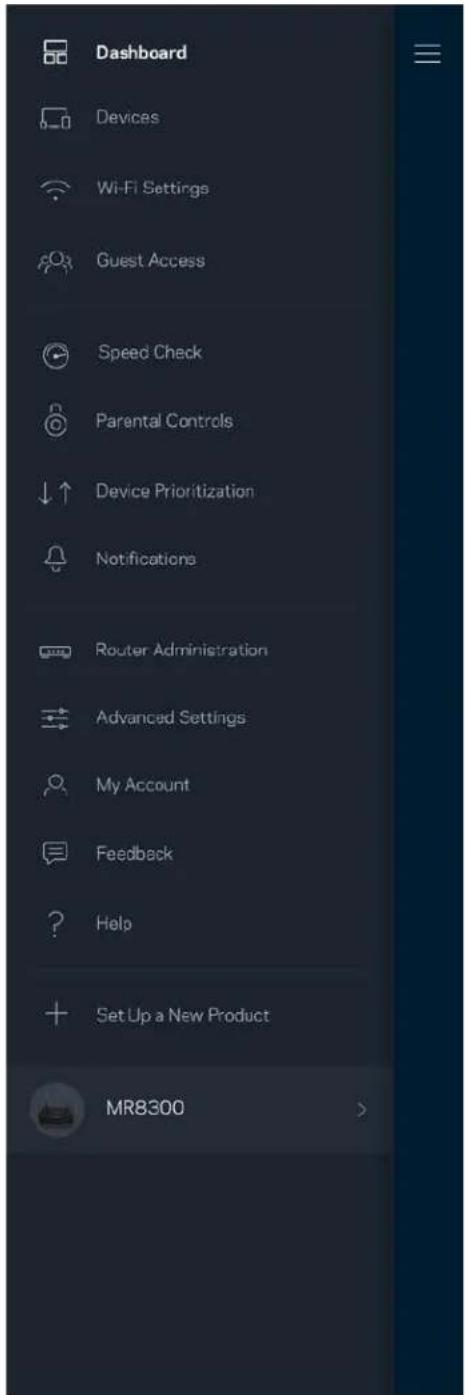

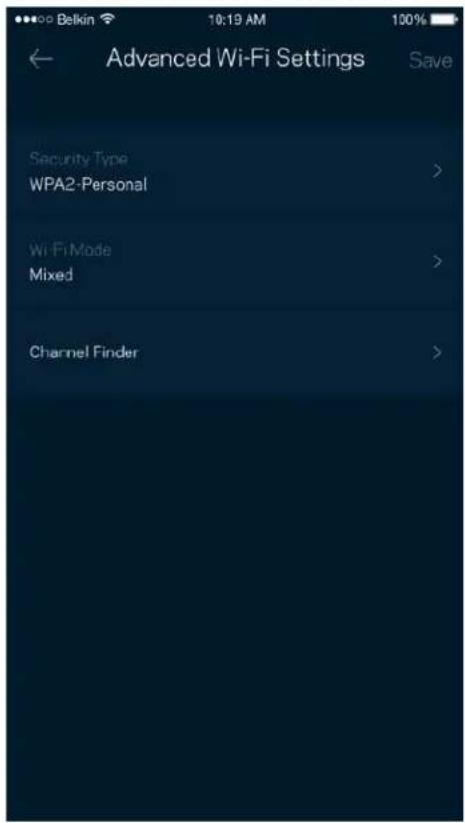

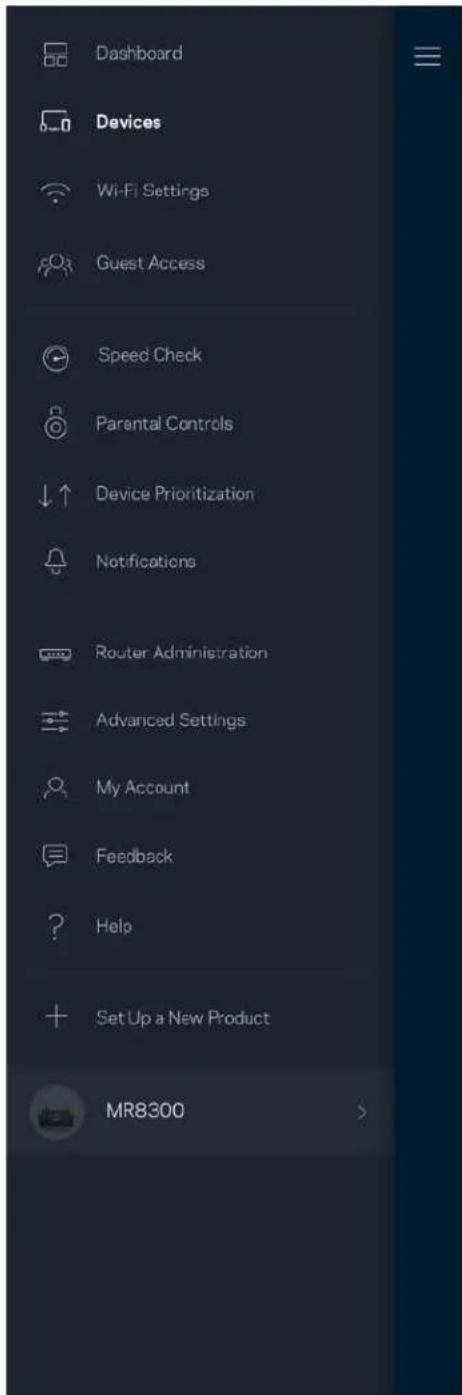

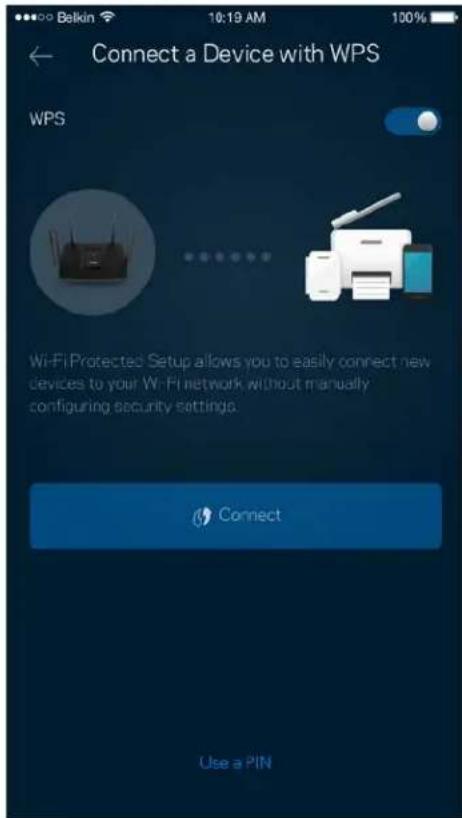

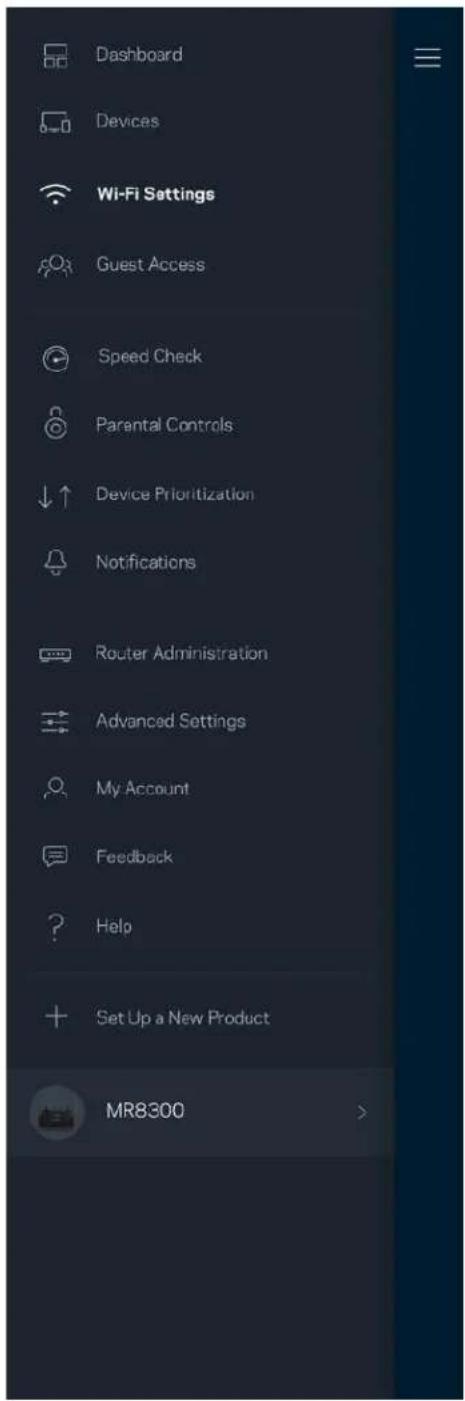

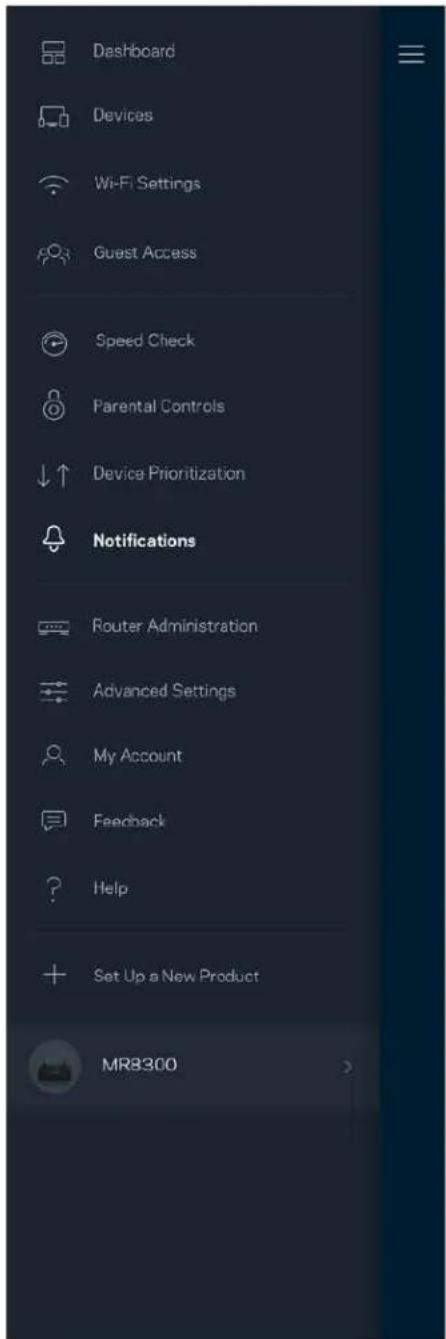

Tippen Sie Anmelden an.14 Dashboard Das Dashboard gibt Ihnen eine Übersicht über Ihr WLAN. Hier können Sie sehen, wie viele Geräte mit Ihrem System verbunden sind. Über das Dashboard können Sie Ihr WLAN-Kennwort weiterleiten und den Gastzugriff einschalten. Das Dashboard zeigt zudem an, ob Geräte über Kinderschutzfunktionen gesichert sind oder Vorrang im WLAN erhalten haben.15 Geräte Sehen Sie sich Details zu all Ihren mit dem WLAN verbundenen Geräten an und nehmen Sie Änderungen daran vor. Sie können die verbundenen Geräte Ihres Haupt- und Gastnetzwerks anzeigen lassen oder Informationen zu jedem Gerät abrufen.16 Ansicht und Änderung der Gerätedetails Über den Gerätebildschirm können Sie Gerätenamen bearbeiten und die Gerätesymbole ändern. Sie können auch Geräte priorisieren, Kinderschutzfunktionen einstellen und sich Details zum WLAN ansehen. Tippen Sie zur Ansicht der Details ein beliebiges Gerät an.17 WLAN-Einstellungen Sehen Sie sich Ihren WLAN-Namen und das Kennwort an oder ändern Sie sie und verbinden Sie Geräte mithilfe von Wi-Fi Protected Setup™.18 Erweiterte Einstellungen Erfahrene Benutzer können den Standardsicherheitstypen und den WLAN-Modus ändern. Nehmen Sie keine Änderungen vor, wenn Sie nicht viel Erfahrung mit WLAN-Netzwerken haben. Über die Kanalsuche wird nach den am wenigsten ausgelasteten WLAN-Kanälen in Ihrer Umgebung gesucht, um die beste Leistung Ihres Systems zu gewährleisten. Wenn sich mehrere Nodes in ihrem System befinden, wird über die Kanalsuche der beste Kanal für jedes Node ermittelt.19 Ein Gerät mit WPS verbinden Mithilfe von Wi-Fi Protected Setup können Sie mühelos WLAN-Geräte mit Ihrem WLAN verbinden, ohne manuell Sicherheitseinstellungen eingeben zu müssen.20 Gastzugriff Über den Gastzugriff können Sie Besuchern Zugang zum Internet ermöglichen, den Zugriff auf andere Ressourcen, die mit Ihrem WLAN verbunden sind, jedoch einschränken. Teilen Sie Ihren Gästen per SMS oder E-Mail das Kennwort mit.21 Geschwindigkeitstest Mithilfe eines Geschwindigkeitstests können Sie sicherstellen, dass Sie die Geschwindigkeit erreichen, für die Sie bezahlen. Der Geschwindigkeitstest dient auch zur Gerätepriorisierung, da anhand der Ergebnisse bestimmt wird, wie das WLAN über die priorisierten Geräte verteilt wird.

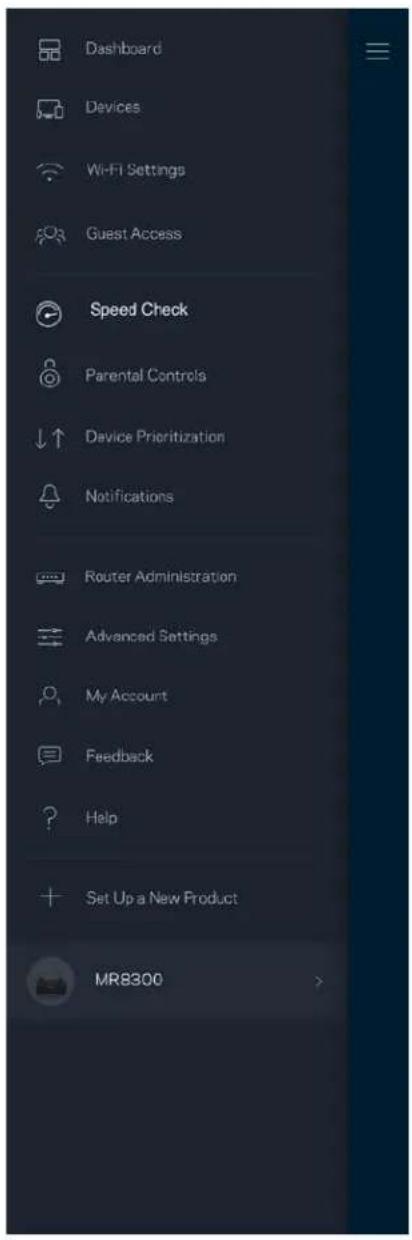

Die Download-Geschwindigkeit ist die Geschwindigkeit, bei der Internetinhalte auf Ihren Router übertragen werden.

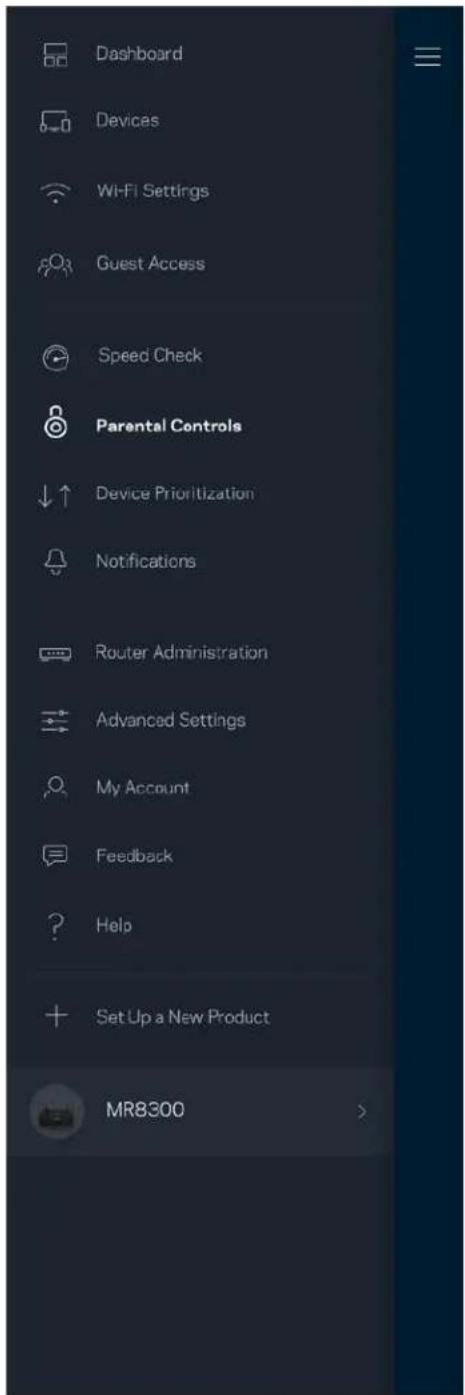

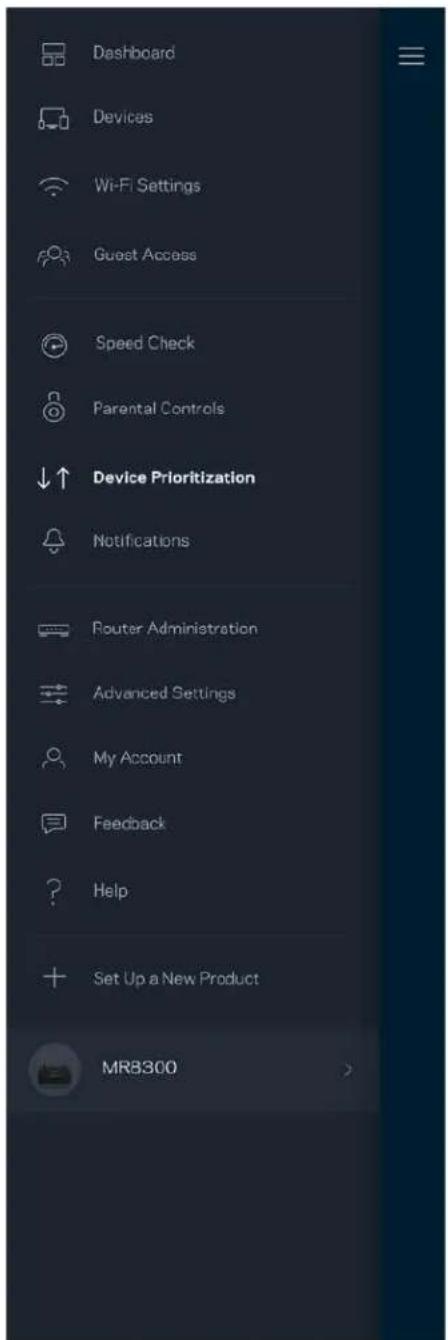

Die Upload-Geschwindigkeit ist die Geschwindigkeit, bei der Sie Inhalte ins Internet hochladen können.22 Hinweis: Die Internetgeschwindigkeit wird durch eine Reihe von Faktoren bestimmt, wie etwa die Art des ISP-Kontos, den örtlichen und weltweiten Internetdatenverkehr sowie die Anzahl der Geräte in Ihrem Zuhause, die gleichzeitig auf das Internet zugreifen.23 Kinderschutzfunktionen Über Kinderschutzfunktionen können Sie festlegen, wann Ihre Kinder online sein dürfen und was sie tun können. Unterbrechen Sie den Internetzugriff für bestimmte Geräte oder blockieren Sie bestimmte Websites.24 Geräte-Priorisierung Wählen Sie bis zu drei Geräte aus, die den Vorrang bei der Nutzung Ihrer Internetverbindung erhalten. Diese Geräte, kabelgebundene und/oder drahtlose, haben immer den besten Zugang, wenn sie verbunden werden. Ihr Router führt einen Geschwindigkeitstest durch, um zu bestimmen, wie das WLAN am besten auf die priorisierten Geräte verteilt wird. Andere Geräte teilen sich die übrig gebliebene Kapazität. Priorisierte Geräte werden über das Dashboard angezeigt.25 Benachrichtigungen Wenn Sie mehr als ein Node haben, kann die App Sie benachrichtigen, wenn sekundäre Nodes in Ihrem System offline gehen. Sekundäre Nodes sind alle Nodes, die nicht über ein Kabel mit Ihrem Modem verbunden sind. Sie müssen die Benachrichtigungen in den Einstellungen Ihres Mobilgeräts aktivieren, damit die App Sie benachrichtigen kann.26 Routerverwaltung Im Router-Verwaltungsfenster können Sie das Router-Kennwort und den Hinweis dazu ändern und verschiedene Identifikationsnummern (Modellnummer, Seriennummer und IP-Details) für Ihren Router überprüfen. Wählen Sie aus, dass Systemabstürze Linksys direkt gemeldet werden, damit die Verwendung des WLANs noch angenehmer wird. Sie können Linksys manuell bestimmte Probleme melden.27 Folgende Informationen werden mit Ihrer Beschreibung des Problems mitgesendet:

Anmeldetyp ( Cloud: verknüpfte E-Mail-Adresse, lokal: „Router admin“

WAN-Verbindungstyp ( WLAN oder Ethernet

Betriebssystemversion des Geräts

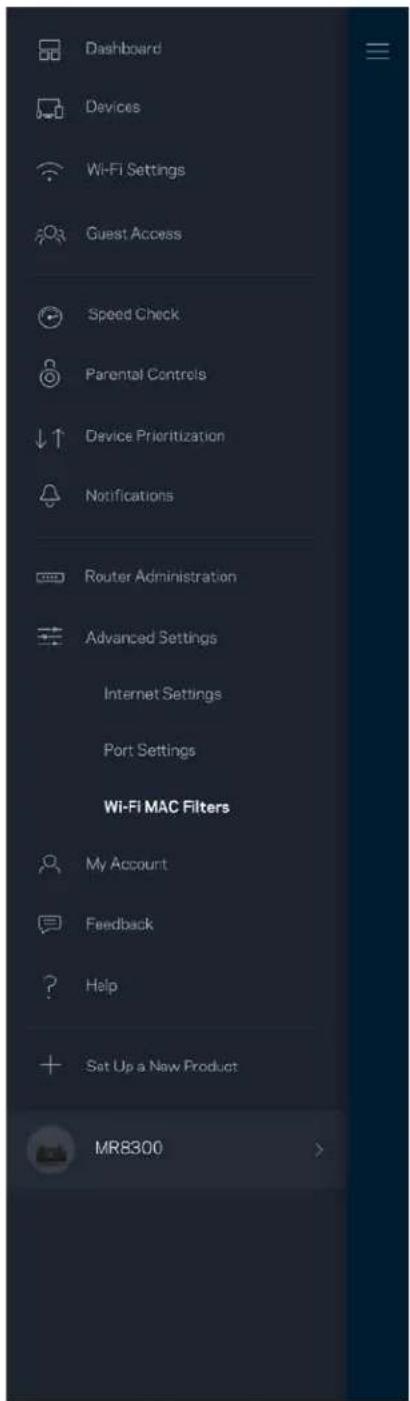

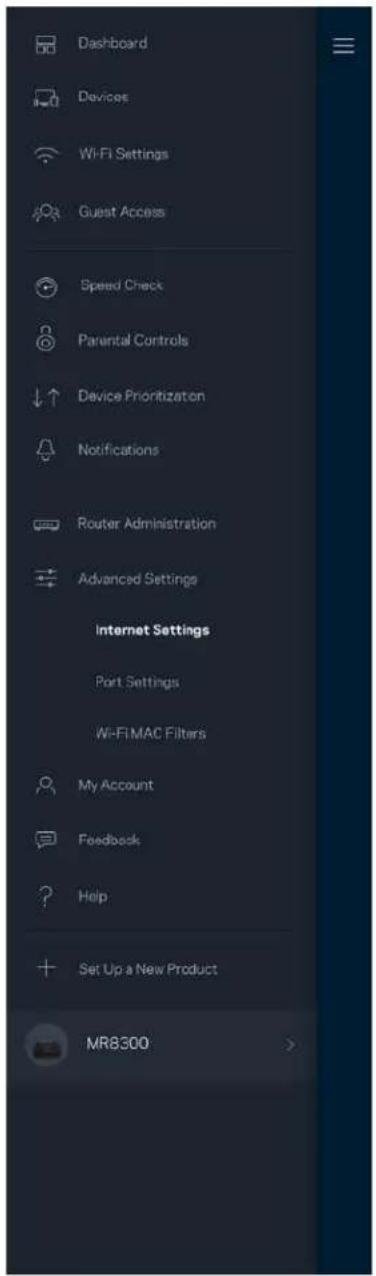

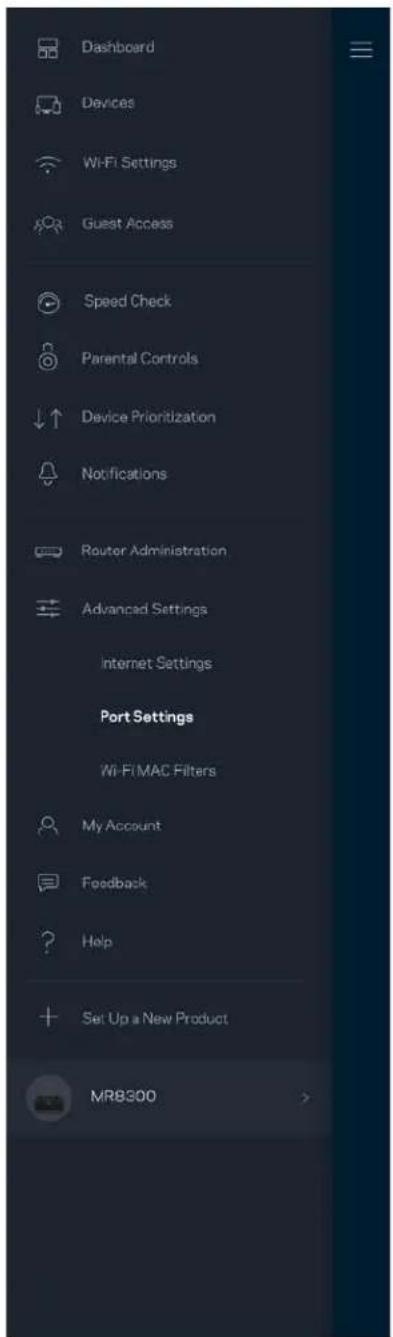

Zeit: Datum ( Monat/Tag/Jahr, Zeit, Zeitzone )28 Erweiterte Einstellungen Internet-Einstellungen Sie können einstellen, wie Ihr Router eine Verbindung mit dem Internet herstellt. Die Standardeinstellung ist Automatic Configuration – DHCP (Automatische Konfiguration – DHCP). Andere Verbindungstypen sind von Ihrem Internetprovider und von der Art der Nutzung Ihres Routers abhängig. Erfahrene Benutzer können Additional Settings (Zusätzliche Einstellungen) verwenden, um die MAC-Adressen zu klonen und die MTU (Maximum Transmission Unit) einzustellen.29 Port-Einstellungen Port-Weiterleitung – für einen einzelnen Port, mehrere Ports oder einen Port-Bereich – sendet Datenverkehr, der an einem bestimmten Port eingeht an ein bestimmtes Gerät oder an einen bestimmten Port im WLAN. Beim Port-Bereich-Triggering werden ausgehende Daten von Ihrem Router auf bestimmte Port-Nummern überprüft. Ihr Router speichert die IP-Adresse des Geräts, das die Daten abruft, sodass die abgerufenen Daten bei der Übertragung dem richtigen Gerät zugeordnet werden.30 WLAN-MAC-Filter Jedes Netzwerkgerät verfügt über eine eindeutige 12-stellige MAC-(Media Access Control-)Adresse. Sie können eine Liste mit MAC-Adressen erstellen und dann die entsprechenden Geräte in Ihrem WLAN zulassen oder verweigern.31

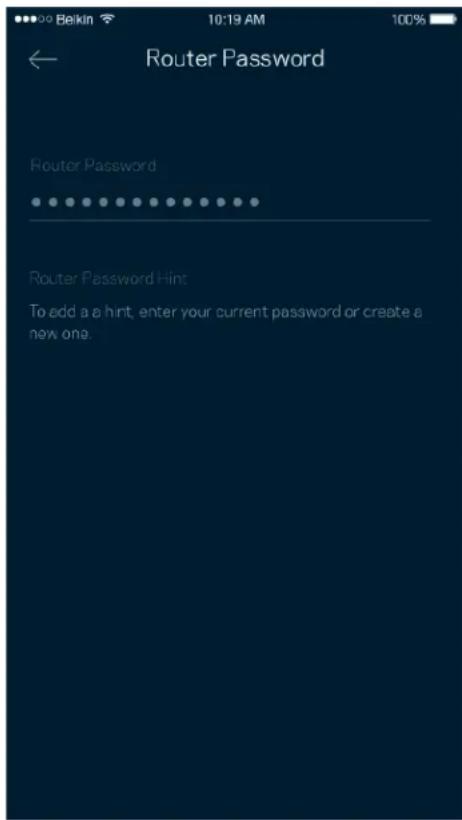

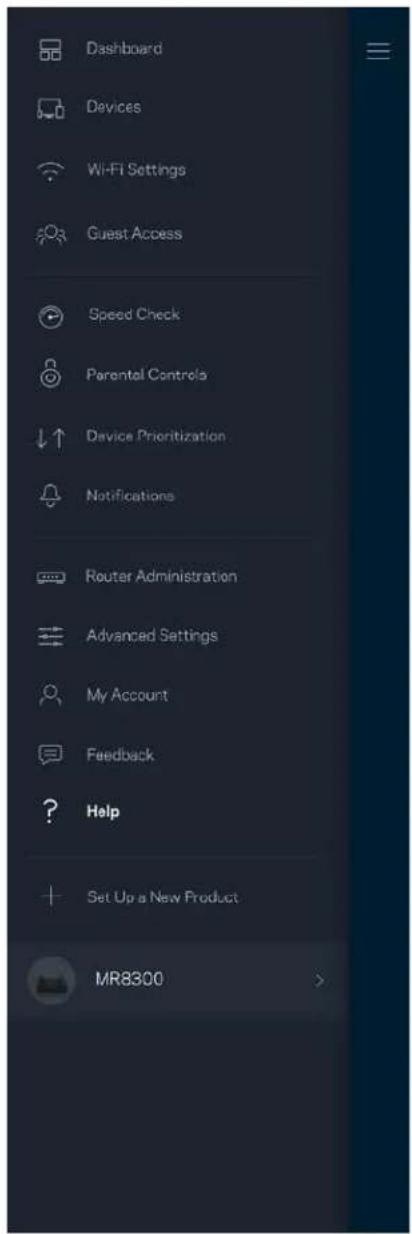

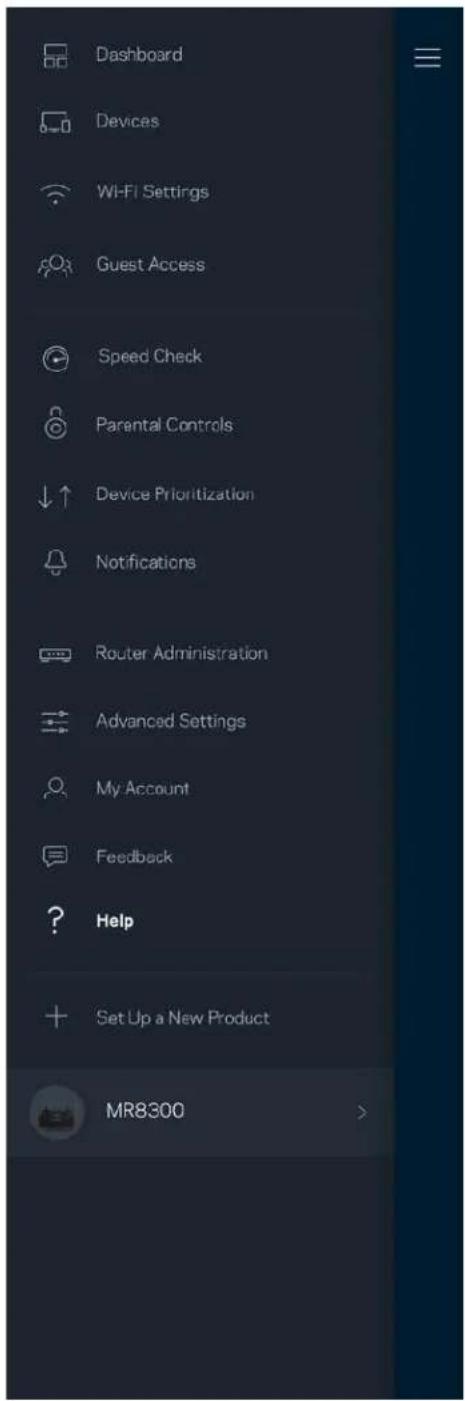

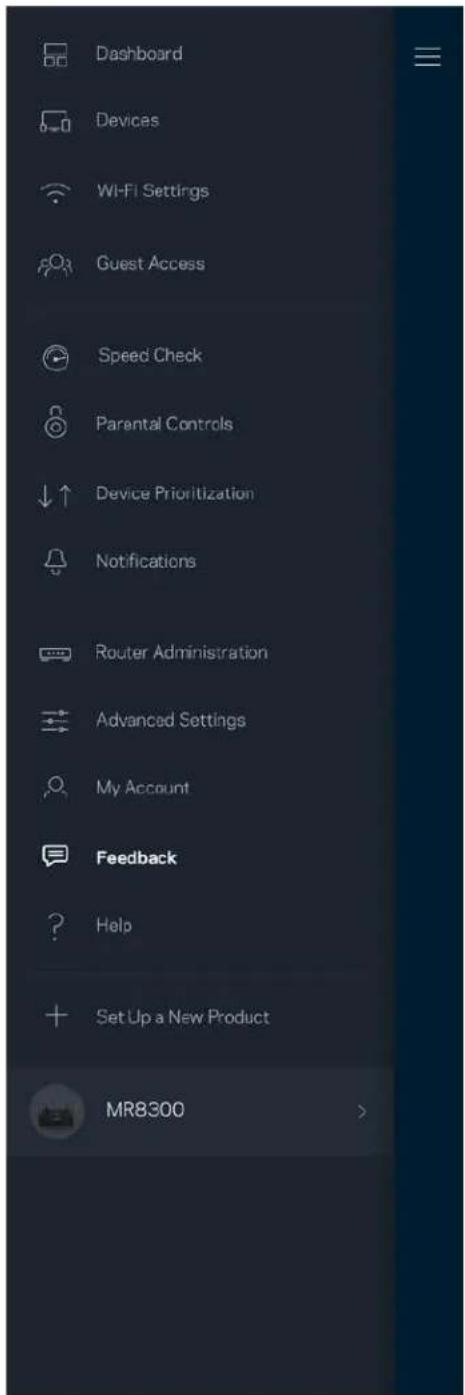

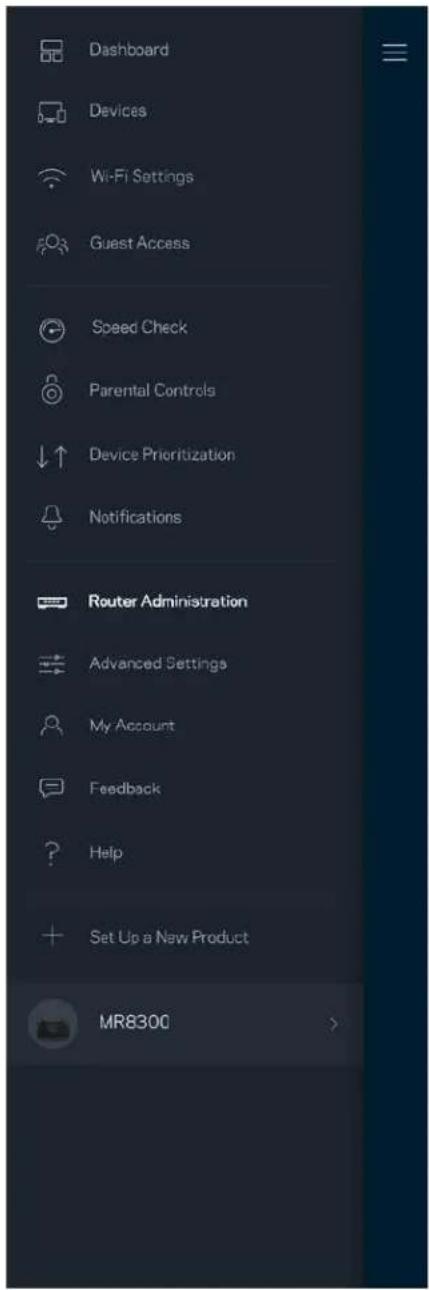

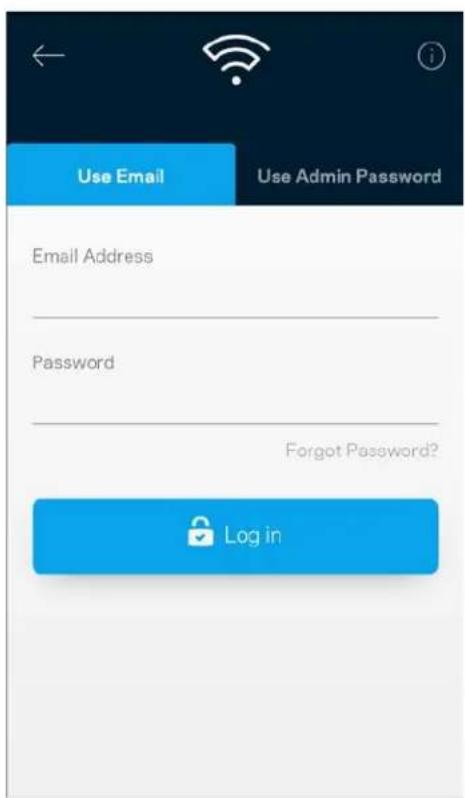

Mein Konto Ändern Sie das Kennwort Ihrer Linksys-App und geben Sie an, dass Sie die neuesten Nachrichten und Angebote von Linksys erhalten möchten.32 Feedback Sie haben die Möglichkeit, uns Ihre Meinung zu sagen. Bewerten Sie die App in Ihrem App Store, senden Sie uns Vorschläge oder melden Sie uns ein Problem, das die optimale Anwendung beeinträchtigt.33 Hilfe Haben Sie Probleme mit der App? Brauchen Sie nur ein paar Informationen zu einer Funktion? Tippen Sie Help (Hilfe) an.34 Eine direkte Verbindung mit dem Router herstellen Auch wenn Sie nicht mit dem Internet verbunden sind, können Sie auf Ihre Router-Einstellungen zugreifen. Stellen Sie eine Verbindung mit Ihrem WLAN her, starten Sie die Linksys App und tippen Sie an der Unterseite des Bildschirms Log in with Router Password (Mit dem Router-Kennwort anmelden) an. Sie können nicht auf Ihr Linksys WLAN-Konto zugreifen, wenn Sie nicht online sind.35 Routerkennwort Wir haben während der Einrichtung ein sicheres Admin-Kennwort für Sie erstellt. Um es zu ändern, tippen Sie Router Administration (Router-Verwaltung) und dann Change Router Password and Hint (Router-Kennwort und Hinweis ändern) an. Um die Sicherheit Ihres Routers zu gewährleisten, senden wir Ihnen eine E-Mail, wenn jemand das Router-Kennwort ändert.36 Den Router auf die Werkseinstellungen zurücksetzen Sie sollten nicht in die Situation kommen, in der Sie Ihren MR8300 Router zurücksetzen müssen, denn es ist ein sehr aufwändiger Vorgang. Das Zurücksetzen auf die Werkseinstellungen versetzt Ihren Router in den Zustand, in dem er aus der Verpackung kam, sodass Sie die gesamte Einrichtung wiederholen müssen. Alle Einstellungen, die Sie während der Einrichtung und später vorgenommen haben, z. B. in Bezug auf den WLAN-Namen, Kennwörter, Sicherheitstypen usw., werden gelöscht. Alle WLAN-Geräte werden vom WLAN getrennt. Gehen Sie zur Wiederherstellung der Werkseinstellungen folgendermaßen vor:

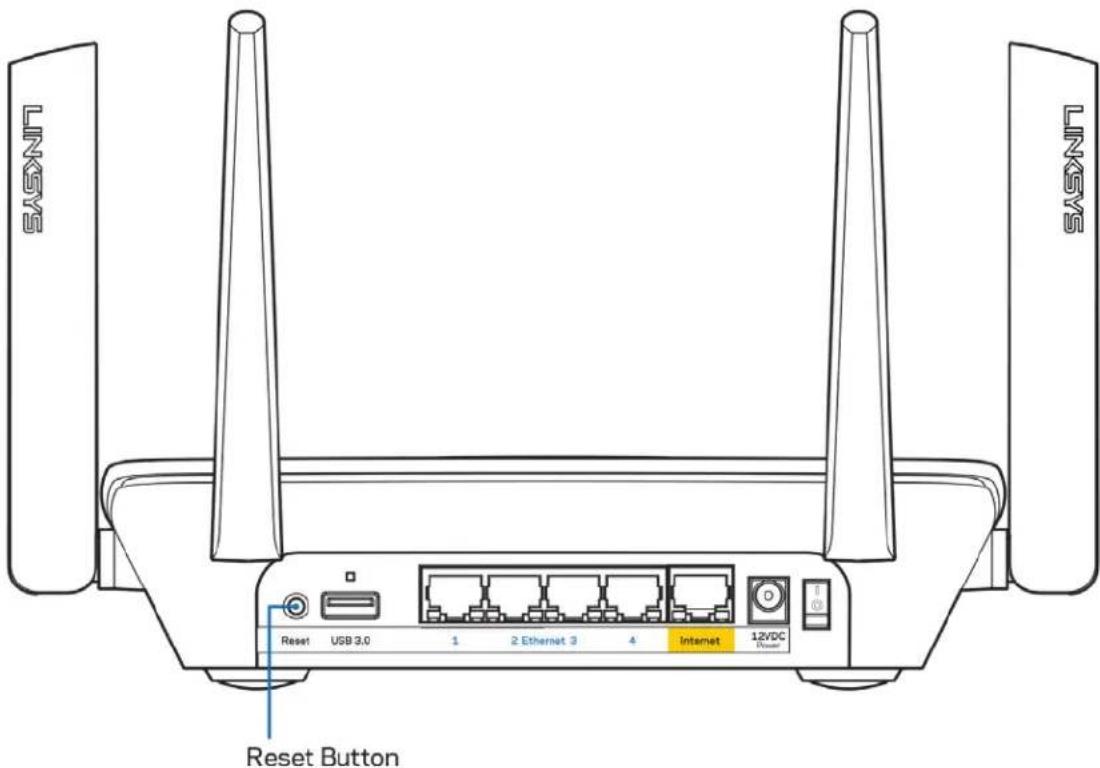

Ihr Router sollte angeschlossen und eingeschaltet sein. Halten Sie dann die Reset-Taste an der Rückseite gedrückt. Die Leuchte an der Oberseite des Routers blinkt dann rot. Lassen Sie die Taste nicht los, bevor die Leuchte ausgeht und hellrot wird.37 Technische Daten Linksys MR8300 Modellbezeichnung Tri-Band Mesh-WLAN-Router, AC2200 Modellnummer MR8300 Switchport-Geschwindigkeit 10/100/1000 Mbit/s Funkfrequenz 2,4 GHz und 5 GHz (2x) Anzahl der Antennen 4 externe verstellbare Antennen Anschlüsse USB 3.0, Ethernet (1-4), Internet, Strom Tasten An-/Aus, Reset, WPS Leuchten

icherheitsfunktionen

icherheitsschlüssel/Bits Oberseite: Eine mehrfarbige Leuchte zur Anzeige des Betriebs und des Status Rückseite: USB, Ethernet (1-4), Internet WPA2/WPA-Gemischt, WPA2-Personal Verschlüsselung mit bis zu 128 Bit Betriebsbedingungen Abmessungen 213,7 mm x 161,8 mm x 54,8 mm (ohne Antennen) Gerätegewicht 608 g Stromversorgung 12 V, 2,0A Zertifizierungen FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac) Betriebstemperatur 0 bis 40 °C Lagertemperatur -20 bis 60 °C Relative Luftfeuchtigkeit im Betrieb 10 bis 80 % relative Feuchtigkeit, nicht kondensierend Lagerfeuchtigkeit 5 bis 90 %, nicht kondensierend

nmerkungen: Zulassungs-, Garantie- und Sicherheitsinformationen finden Sie auf Linksys.com/support/MR8300. Technische Änderungen können ohne Vorankündigung vorgenommen werden.38 Maximale Leistung gemäß den Spezifikationen des IEEE-Standards 802.11. Die tatsächliche Leistung kann variieren und geringere Kapazitäten des WLAN-Netzwerks, eine geringere Datendurchsatzrate und Reichweite sowie einen geringeren Empfangsbereich einschließen. Die Leistung wird durch zahlreiche Faktoren, Bedingungen und Variablen beeinflusst. Dazu zählen die Entfernung vom Access Point, das Datenverkehrsaufkommen im Netzwerk, Baustoffe und Konstruktionsweise von Gebäuden, das verwendete Betriebssystem, die Kombination der eingesetzten WLAN-Geräte, Interferenzen und weitere ungünstige Bedingungen. Unseren preisgekrönten technischen Support finden Sie unter Linksys.com/support/MR8300. BELKIN, LINKSYS und zahlreiche weitere Produktbezeichnungen und Logos sind Marken des Belkin- Konzerns. Alle anderen erwähnten Marken sind Eigentum ihrer jeweiligen Rechtsinhaber. © 2018 Belkin International, Inc. und ihre Tochtergesellschaften. Alle Rechte vorbehalten.1
