РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MaxStream MR8300 LINKSYS

Ръководство за потребителя MAX-STREAM™ Трилентов решетъчен (Mesh) Wi-Fi рутер, AC2200 MR83002

Жълто (мигащо) Сдвояването е

Синьо Сдвояването е успешно

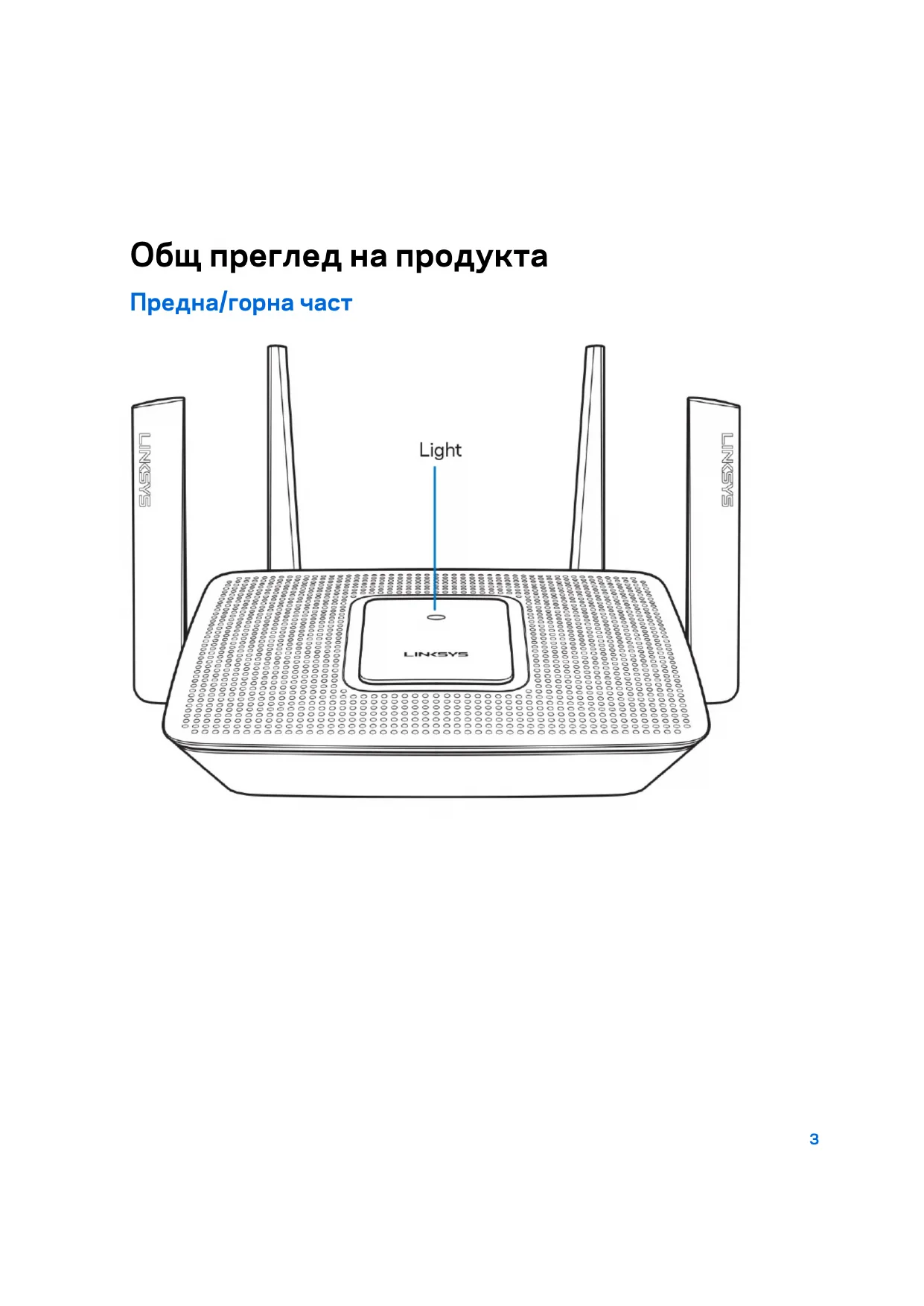

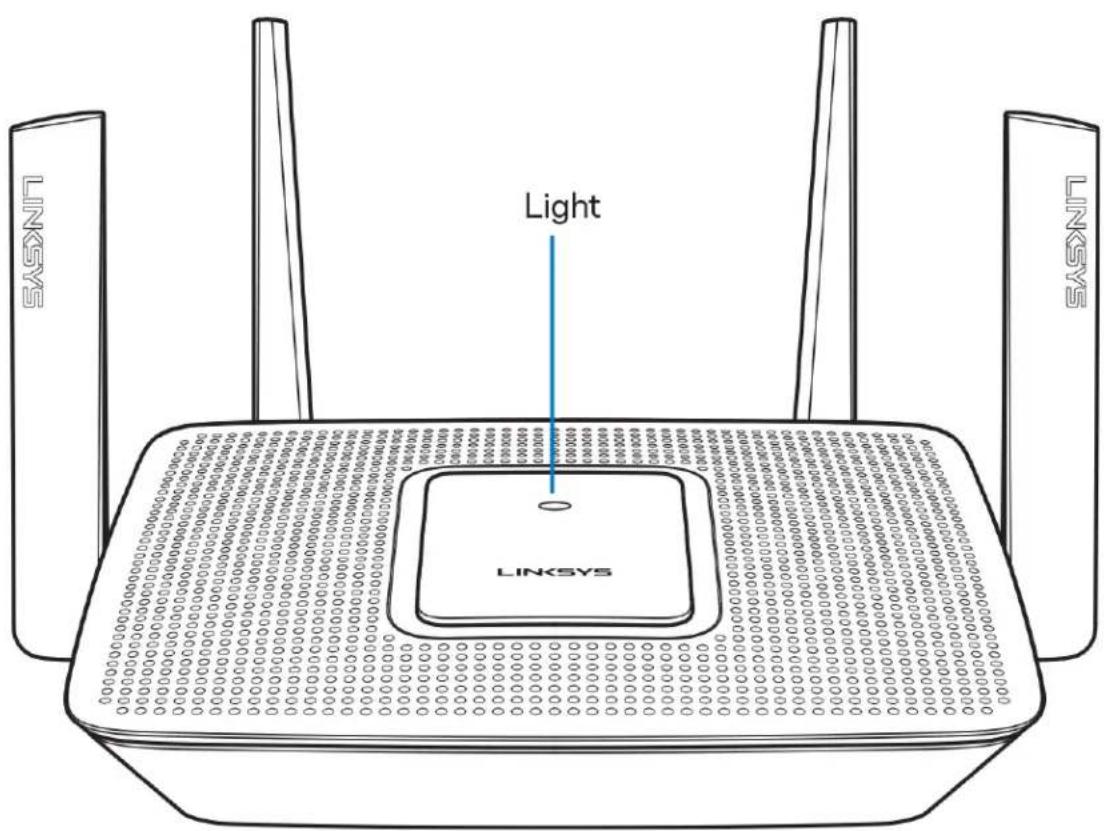

Описание на светлините Състояние Синьо (мигащо)

Изчакайте рутерът да приключи стартирането.

Готовност за първоначална настройка: Отворете приложението Linksys, за да завършите първоначалната настройка. Пурпурно (мигащо) Първоначалната настройка е в ход: Следвайте инструкциите в приложението.

Има връзка с Интернет Рутерът е онлайн, всичко е наред.

Няма Интернет Не сте онлайн, проверете при доставчика на интернет да няма прекъсване на обслужването. Червено (мигащо) Не е включен в модема Уверете се, че рутерът е свързан добре с модема.5

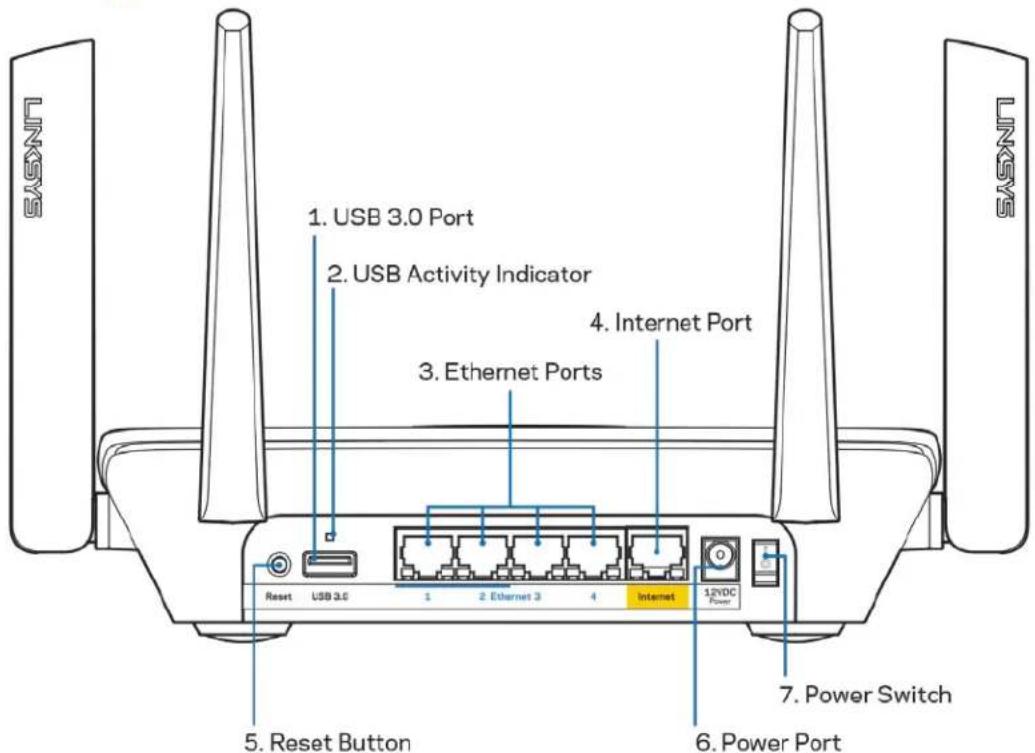

Порт USB 3.0 (1) — Свържете и споделете USB устройства в мрежата си или по Интернет. Бележка — Този порт е за бъдещи функции и може да изисква актуализация на фърмуера, когато има такова. Светоиндикатор за USB активност (2) – Свети, когато се извършва прехвърляне на данни към/от външни устройства. Ethernet портове (3) – Свържете Ethernet кабели към тези сини гигабитови (10/100/1000) портове и към кабелните устройства в мрежата. Забележка – За да си осигурите възможно най-добри характеристики, използвайте кабели CAT5e или по-висок клас за Ethernet портовете. Internet порт (4) – Свържете Ethernet кабел към този жълт гигабитов (10/100/1000) порт и към кабел за широколентов Интернет/DSL или оптичен модем. Забележка – За да си осигурите възможно най-добри характеристики, използвайте кабел CAT5e или по-висок клас за Интернет порта. Бутон Reset (Нулиране) (5) – За да извършите фабрично нулиране на рутера, натиснете и задръжте, докато светоиндикаторът от горната страна на рутера започне да мига в червено. Той ще започне да свети с постоянна червена светлина и после ще угасне. Захранващ порт (6) — Свържете включения в комплекта променливотоков захранващ адаптер. Превключвател на захранването (7) – Натиснете | (вкл.), за да включите рутера.6

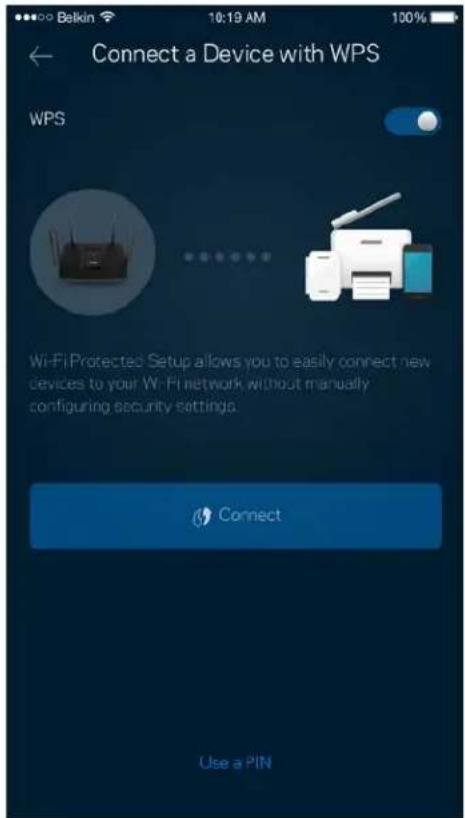

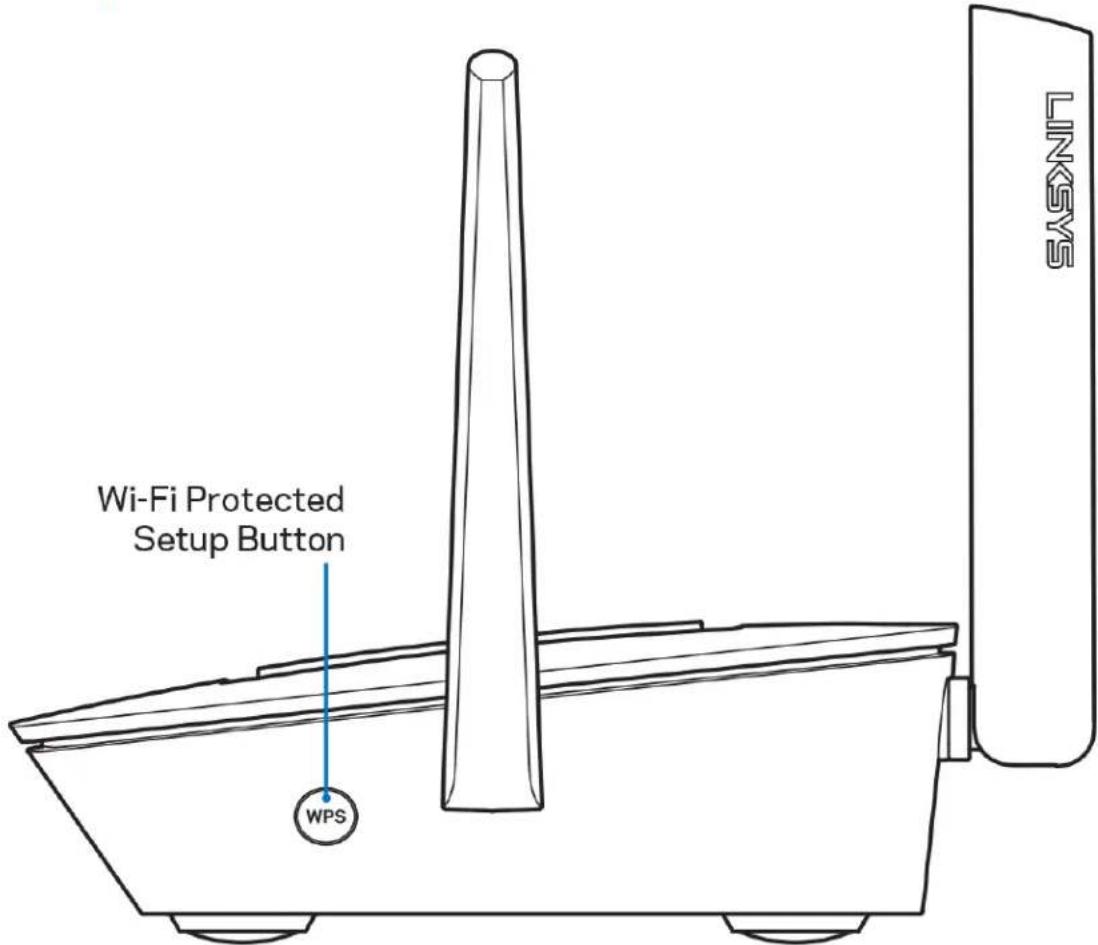

Бутон Wi-Fi Protected Setup™ – Натиснете, за да свържете към мрежови устройства с активиран WPS.7

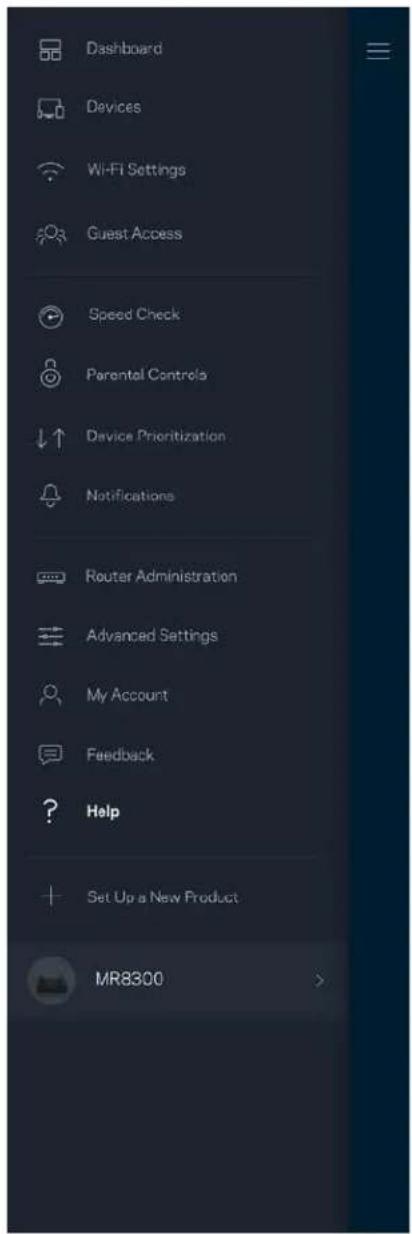

Къде да намерите още помощ

Помощ за приложението Linksys (стартирайте приложението и кликнете върху Help (Помощ) в главното меню за навигация)8 Забележка — Лицензите и бележките относно софтуера от трети страни, използван с този продукт, можете да видите на адрес http://support.linksys.com/en-us/license

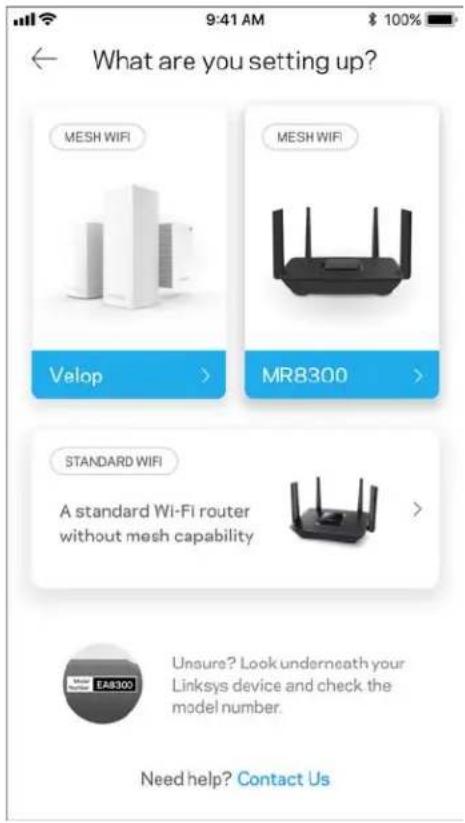

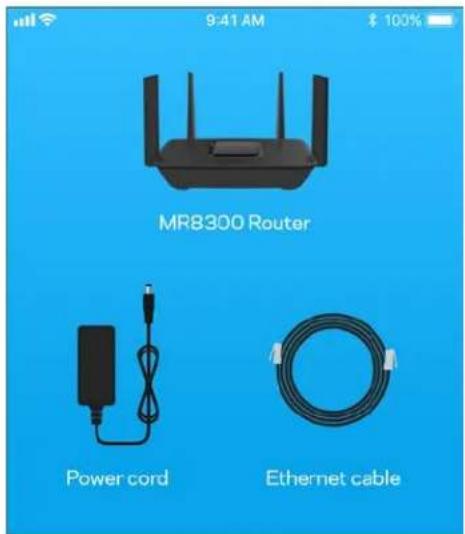

въпроси или за искания за GPL отворен код, моля, свържете се с http://support.linksys.com/en-us/gplcodecenter.9 Първоначална настройка ВАЖНО—Вашият MR8300 може да бъде настроен само като основен възел в решетъчната Wi-Fi система за целия дом. Основният възел трябва да бъде свързан с Еthernet кабел към модема или модем рутера. Допълнителните възли може да бъдат свързани безжично или чрез Еthernet кабели. Ако добавяте рутера към съществуваща решетъчна Wi-Fi система Velop за целия дом, извършете фабрично нулиране на всички възли и ги добавете към системата, след като MR8300 е настроен и работи. Изтеглете приложението Linksys. Това приложение ви е необходимо, за да настроите рутера. Отидете в магазина за приложения за вашето устройство и потърсете Linksys. Какво ще ви бъде необходимо10 Инсталирайте приложението, отворете го и следвайте инструкциите. Бележка — Приложението работи с iOS

и по-висока версия, както и с Android 4.1 и по-висока версия. По време на първоначалната настройка ще създадете Linksys Smart Wi-Fi профил, така че можете да използвате приложението, за да видите или промените системните настройки на рутера, където и да се намирате, ако имате връзка с Интернет. Ето някои от многото неща, които можете да правите с Linksys Smart Wi-Fi и приложението Linksys:

Смяна на името и паролата на Wi-Fi

Създаване на достъп за гости

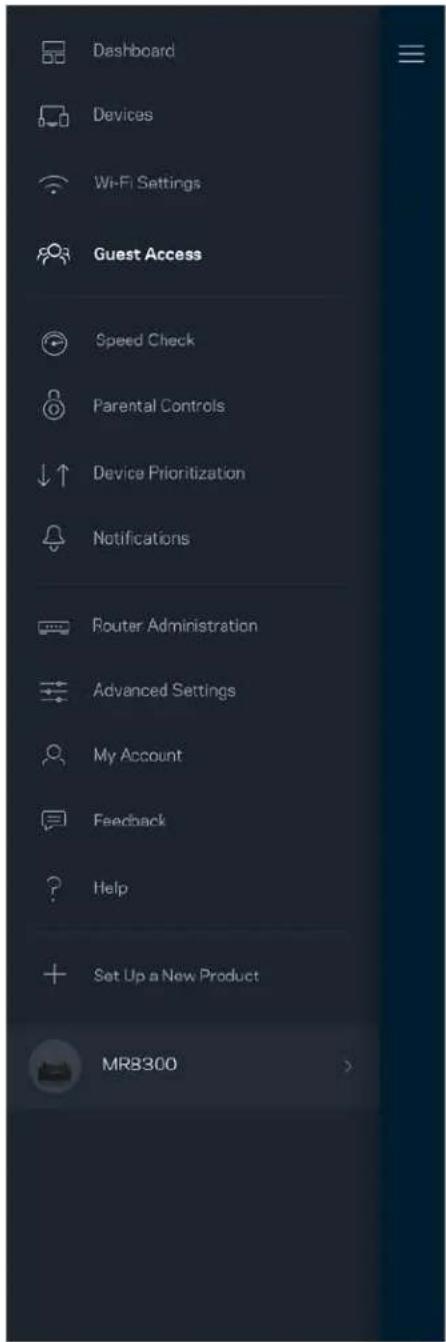

Свързване на устройства към Wi-Fi с WPS

Блокиране на Интернет с родителски контрол

Тестване на скоростта на връзката с Интерне

ежка – Ще ви изпратим имейл за проверка. От домашната си мрежа кликнете върху връзката в имейла, за да свържете рутера с профила си.11 Включете захранващия кабел и Еthernet кабела – процесът за първоначална настройка, базиран на приложението, ще свърши работата вместо вас. След свързването използвайте приложението, за да персонализирате Wi-Fi, като зададете име и парола. Можете също така да дадете имена на възлите на база на местоположението им, така че да можете да ги идентифицирате в редките случаи, когато нещата ще се нуждаят от вашето внимание. Ако възнамерявате да добавяте възли Velop, за да създадете решетъчна Wi-Fi система за целия дом, те могат да бъдат настроени където и да е в обхвата на даден работен възел. Само MR8300 трябва да бъде свързан кабелно към модема или модем рутера. Не се притеснявайте, приложението ще ви помогне да намерите места на възлите.12 Отпечатайте тази страница и след това запишете настройките на Wi-Fi и профила си в таблицата по-долу, за да ги използвате за справка. Запазете бележките си на сигурно място. Име на Wi-Fi Парола за Wi-Fi Парола за рутера Име за достъп от гост Парола за достъп от гост Имейл адрес за вход в приложението Linksys Парола за приложението Linksys Имейл адресът и паролата за вход на приложението Linksys могат да се използват и за влизане в LinksysSmartWiFi.com. Можете също така да виждате и да управлявате Wi-Fi чрез интернет браузър.13 Настройки на системата за целия дом Linksys Whole Home Wi-Fi Чрез приложението Linksys можете да разглеждате или да променяте настройките на Wi-Fi системата, включително защитата и родителския контрол. Можете да получавате достъп до настройките от всяка точка на света, ако имате връзка с Интернет. Можете също така да получавате достъп до вашата система директно от домашната си мрежа дори ако нямате връзка с Интернет. Влизане в приложението Linksys

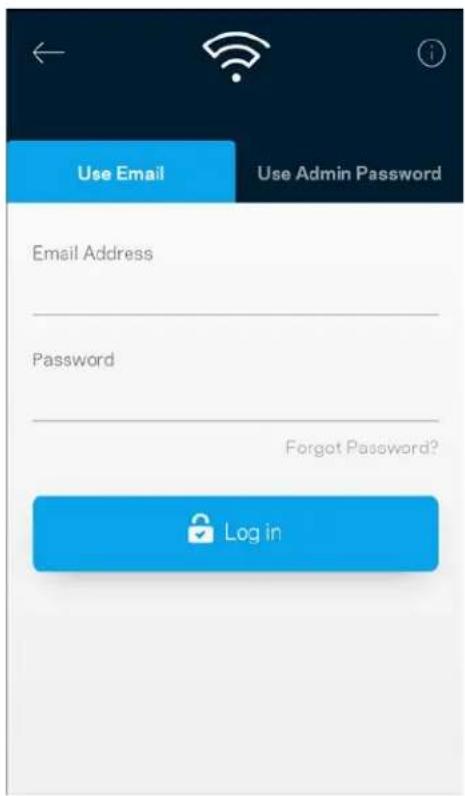

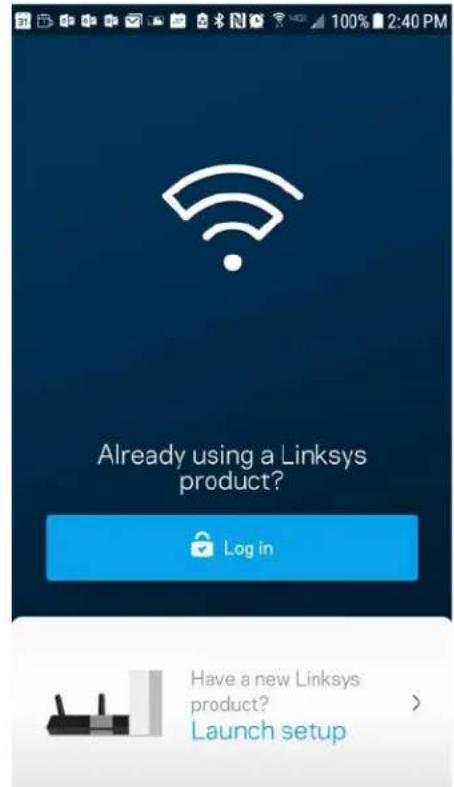

Отворете приложението Linksys.

Въведете имейл адреса, който сте използвали при създаването на профила си.

Въведете паролата на профила си.

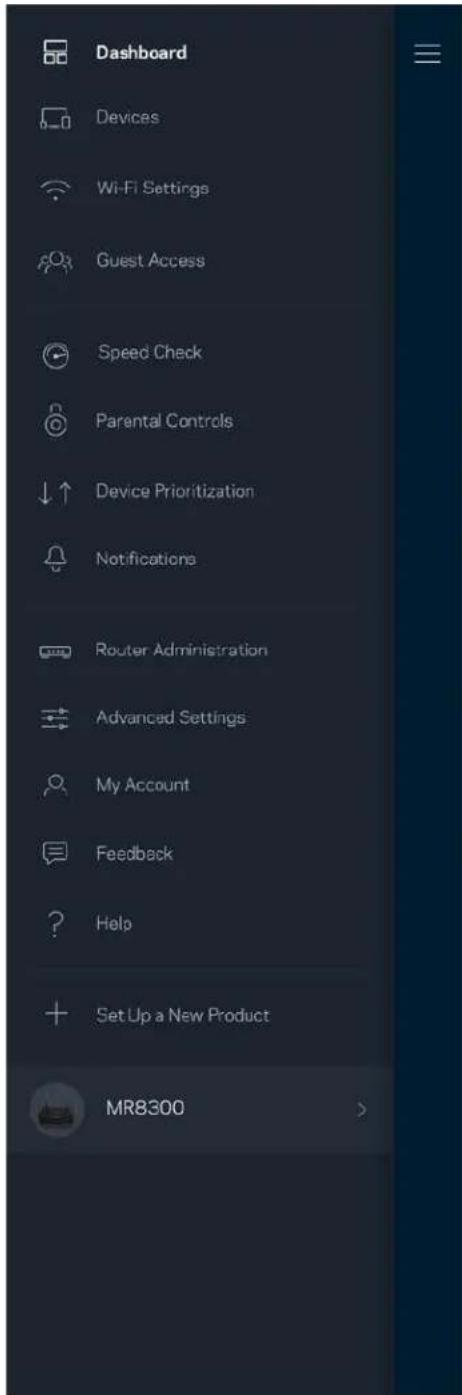

Докоснете Log in (Вход).14 Табло за управление Таблото за управление представлява моментна снимка на вашата Wi-Fi. Вижте колко устройства са свързани към вашата система. От таблото за управление можете да споделяте паролата за Wi-Fi и да включвате достъпа за гости. Таблото за управление ви показва също така дали някои устройства имат настроен родителски контрол или приоритет за Wi-Fi достъп.15

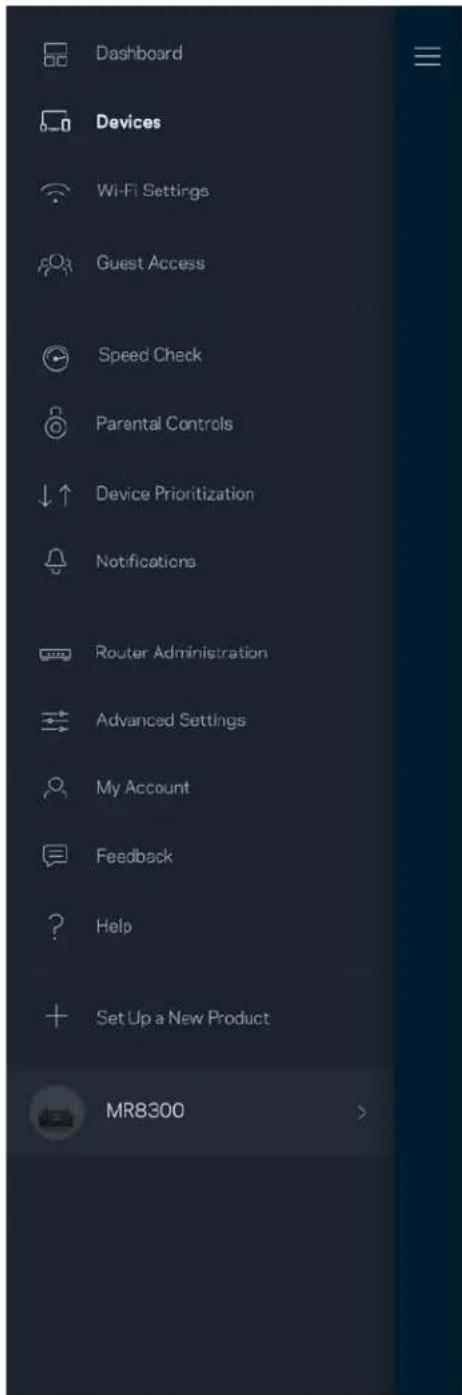

Вижте и променете подробните данни за всички устройства, свързани към вашата Wi-Fi. Можете да видите устройствата в главната си мрежа или в тази за гости, или да видите информация за всяко от устройствата.16 За да видите или да промените подробните данни за устройствата От екрана Devices (Устройства) можете да редактирате имената на устройствата и да смените иконите им. Можете също така да задавате приоритети на устройствата, да настройвате родителския контрол и да виждате подробните данни за Wi-Fi. Докоснете всяко устройство, за да видите подробните данни.17 Настройки на Wi-Fi Вижте или сменете името и паролата на Wi-Fi; свързвайте устройства посредством Wi-Fi Protected Setup™.18 Разширени настройки Напредналите потребители могат да променят типа на защитата по подразбиране и Wi-Fi режима. Не променяйте тези настройки освен ако имате голям опит с Wi-Fi мрежи. Функцията за намиране на канали Channel Finder ще търси най-отворените Wi-Fi канали във вашата зона, за да гарантира, че ще получите най-добри характеристики от вашата система. Ако във вашата система има повече от един възел, Channel Finder ще намери най-добрия канал за всеки възел.19 Свързване на устройство с WPS Wi-Fi Protected Setup ви дава възможност да свързвате лесно безжични устройства към вашата Wi-Fi, без да въвеждате ръчно настройките за сигурност.20 Достъп за гости Използвайте Достъп за гости, за да дадете възможност на гостите за връзка с Интернет, като същевременно ограничите достъпа им до другите ресурси, свързани към вашата Wi-Fi. Изпратете паролата с текстово съобщение или по имейл.21 Проверка на скоростта Стартирайте проверка на скоростта, за да се уверите, че получавате скоростите, за които плащате. Проверката на скоростта ви помага и при задаването на приоритети на устройствата, тъй като резултатите определят как Wi-Fi се разпределя към устройствата с приоритет.

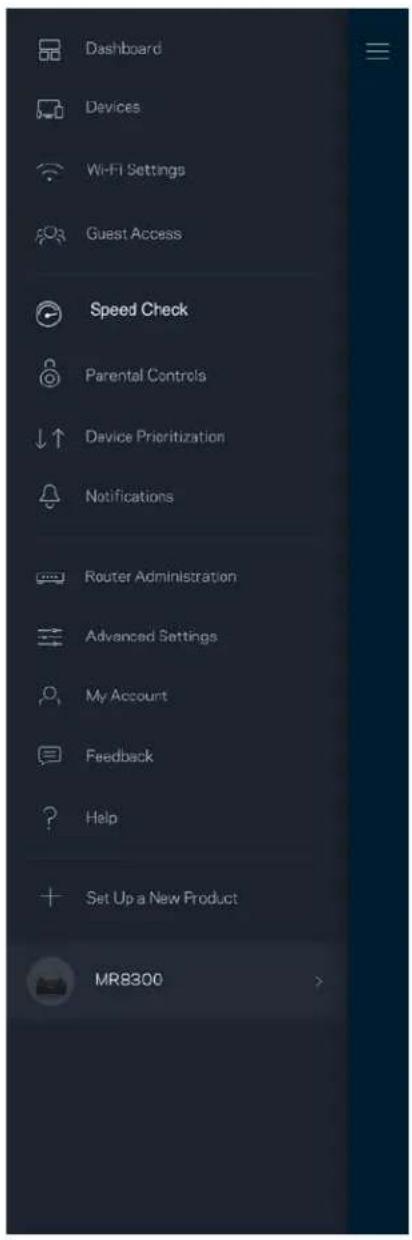

Скорост при изтегляне е скоростта, с която Интернет съдържанието се прехвърля към вашия рутер.

Скорост при качване е скоростта, с която можете да качвате съдържание в Интернет.22 Забележка – Скоростите на Интернет връзката се определят от множество фактори, включително от типа на профила ви при доставчика на Интернет услуги, местния и световния Интернет трафик, както и от броя на устройствата в дома ви, които споделят връзката с Интернет.23 Родителски контрол Родителският контрол ви дава възможност да контролирате кога децата ви са онлайн и какво правят там. Спрете временно интернет достъпа до конкретни устройства или блокирайте конкретни уеб сайтове.24 Задаване на приоритети на устройствата Изберете до три устройства, които да използват с приоритет връзката ви с Интернет. Тези устройства – кабелни или безжични – винаги ще имат най-добър достъп, когато са свързани. Рутерът стартира проверка на скоростта, за да определи как най-добре да разпредели Wi-Fi на устройствата с приоритет. Другите устройства ще си поделят останалия капацитет. Устройствата с приоритет се показват в Таблото за управление.25

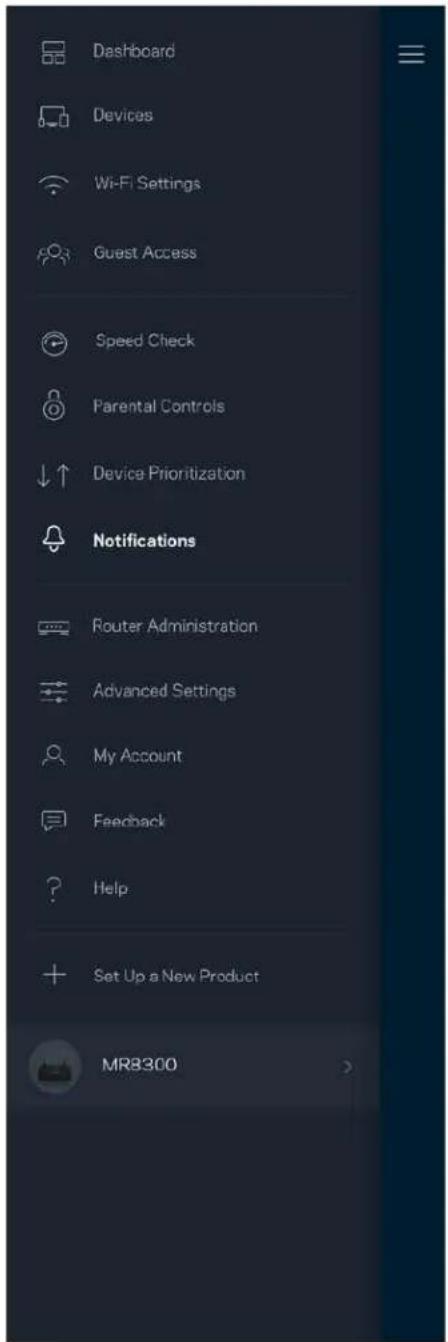

Ако имате повече от един възел, приложението може да ви уведоми, когато допълнителни възли от вашата система станат офлайн. Допълнителни възли са всички тези, които не са свързани с модема ви чрез кабелна връзка. Трябва да включите известията в настройките на мобилното си устройство, за да може приложението да ви уведомява.26 Администриране на рутера Използвайте екрана Router Administration (Администриране на рутера), за да смените администраторската парола и подсказка и да проверите различните идентификатори (номер на модела, сериен номер и данни за IP) на рутера. Изберете автоматично съобщаване на отказите в Linksys и дайте своя принос за подобряване на работата на Wi-Fi. Можете също така да съобщавате ръчно на Linksys за някои проблеми.27 Заедно с вашето описание на проблема ще бъде изпратена следната информация:

Версия на приложението

Тип на влизането в системата ( облак: показване на асоциирания имейл адрес, локално: показване на „Router admin“ (Администриране

Модел на устройството

Тип свързване с WAN (показва се Wi-Fi или Ethernet

Версия на ОС на устройството

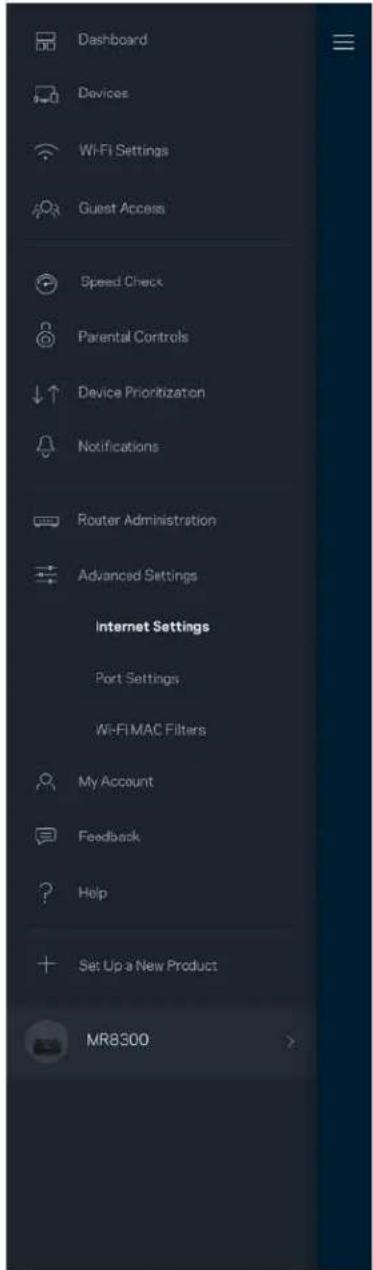

Час: дата ( месец/ден/година, час, часова зона )28 Разширени настройки Настройки за Интернет Можете да изберете как вашият рутер да се свързва към Интернет. Изборът по подразбиране е Automatic Configuration (Автоматично конфигуриране) – DHCP. Другите типове свързвания зависят от доставчика на Интернет услуги или от това как планирате да използвате рутера. Напредналите потребители могат да използват Additional Settings (Допълнителни настройки), за да клонират MAC адреси и да настроят MTU (максимална единица на предаване ).29 Настройки на портовете Препращане към портове – за единичен порт, няколко порта или диапазон от портове – изпраща идващия трафик на конкретен порт или портове към конкретно устройство или порт на вашата Wi-Fi. При задействане на диапазон от портове рутерът наблюдава изходящите данни за конкретни номера на портове. Рутерът запомня IP адреса на устройството, което иска данните, така че когато поисканите данни се върнат, те се изпращат обратно към съответното устройство.30 Wi-Fi MAC филтри Всяко мрежово устройство има уникален 12-цифрен MAC (контрол на достъпа до съобщителната среда) адрес. Можете да създадете списък с MAC адреси и след това да давате или да отказвате достъп на тези устройства във вашата Wi-Fi.31

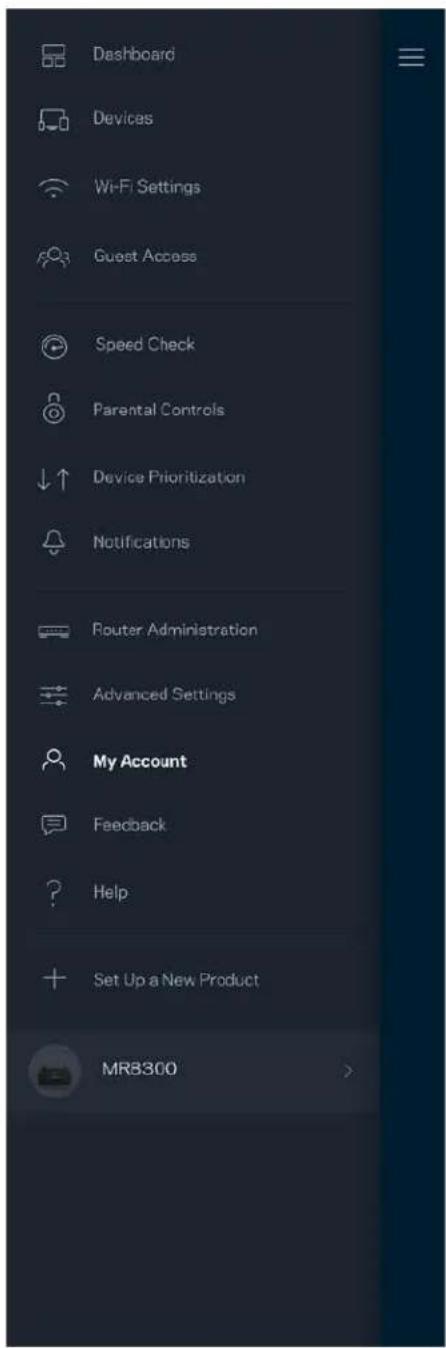

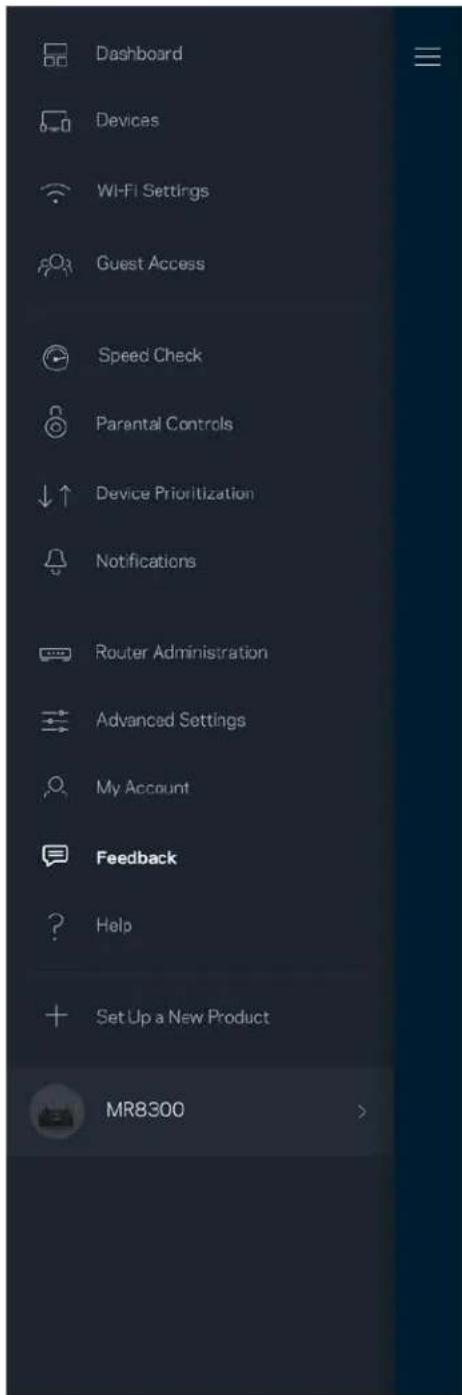

Моят акаунт Сменете паролата на приложението в Linksys и изберете да получавате последните новини и сделки от Linksys.32 Обратна връзка Ето ви възможност да ни кажете какво мислите. Дайте оценка на приложението във вашия магазин за приложения, изпратете ни предложение или съобщете за проблем, който ви пречи да работите отлично.33

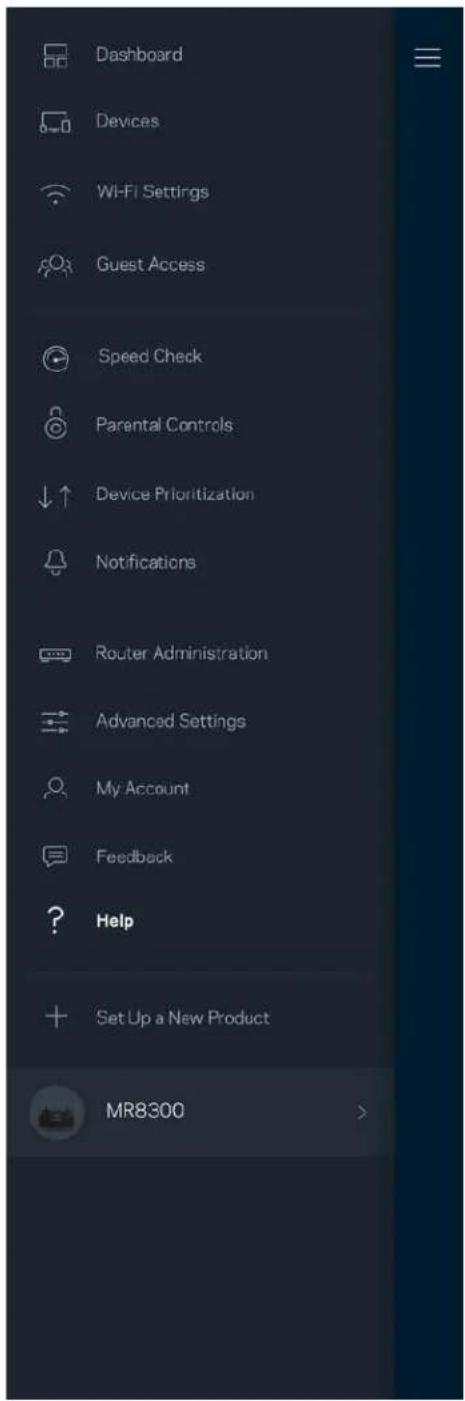

Имате затруднения с приложението? Просто ви трябва малко повече информация за някоя функция? Докоснете Help (Помощ) за обяснение.34 Свързване директно с рутера Ако не сте свързани към Интернет, можете все пак да получите достъп до настройките на рутера. Свържете се към името на вашата Wi-Fi, стартирайте приложението Linksys и докоснете Log in with Router Password (Вход с паролата на рутера) към долната част на екрана. Няма да можете да получите достъп до своя профил в Linksys Wi-Fi, когато не сте онлайн.35 Парола на рутера: По време на настройката сме създали сигурна администраторска парола. За да я смените, докоснете Router Administration (Администриране на рутера) и Change Router Password and Hint (Смяна на паролата на рутера и подсказка). За да остане защитен вашият рутер, ще ви изпратим имейл, ако някой смени паролата му.36 Как да извършите фабрично нулиране на вашия рутер Не би трябвало никога да ви се налага да извършвате фабрично нулиране на вашия рутер MR8300 – процес, който е наистина разрушителен. Фабричното нулиране възстановява вашия рутер до състоянието му при изваждането от кутията, което изисква да изпълните отново целия процес на първоначална настройка. Всички настройки, които сте персонализирали при първоначалната настройка и след това – неща като Wi-Fi име, пароли, тип сигурност– ще бъдат изтрити. Всички безжични устройства ще се разединят от Wi-Fi. За фабрично нулиране:

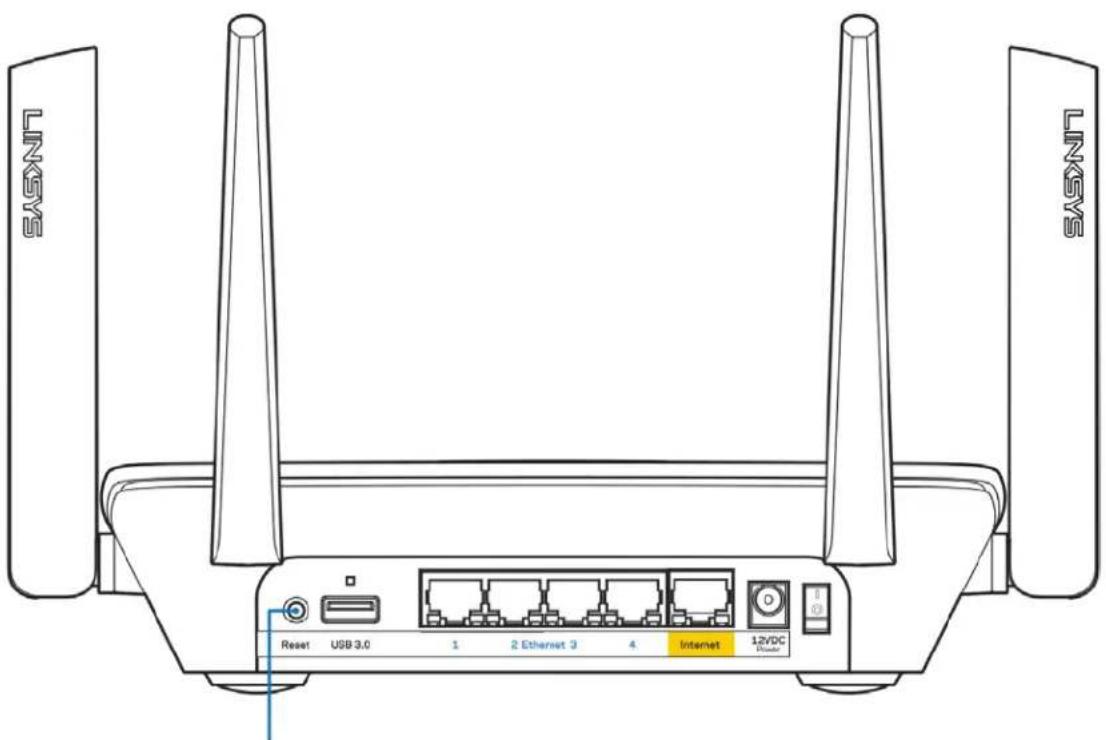

При свързан към захранване и включен рутер натиснете и задръжте бутона Reset (Нулиране) на задния панел. Светоиндикаторът от горната страна на рутера ще започне да мига в червено. Не отпускайте бутона, докато светлината не угасне и след това не светне в ярко червено.37 Спецификации Linksys MR8300 Име на модела Номер на модела Скорост на порта на превключвателя Радиочестота Брой антени

Светлинни индикатори Защитни функции Битове на ключа за защита Трилентов решетъчен (Mesh) Wi-Fi рутер, AC2200 MR8300 10/100/1000 Mbps 2,4 GHz и 5 GHz (x2) 4 външни регулируеми антени USB 3.0, Ethernet (1-4), Интернет, захранващ Power (Захранване), Reset (Нулиране), WPS Горен панел: Един, многоцветен светоиндикатор за захранването и състоянието Заден панел: USB 3.0, Ethernet (1-4), Интернет WPA2/WPA-смесен, WPA2-персоналенl До 128-битово шифроване Данни за околната среда

213,7 mm x 161,8 mm x 54,8 mm (без антените) Тегло на устройството 608 g Захранване 12 V, 2,0A Сертификати FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac) Работна температура 32° до 104° F (0 до 40° C) Температура за съхранение -4° до 140° F (-20 до 60° C) Работна влажност 10 % до 80 % относителна влажност, без кондензация Влажност за съхранение 5% - 90% без кондензация

• Максималните работни показатели са извлечени от спецификациите на Стандарт 802.11 на IEEE. Действителните работни показатели може да са различни, включително по-нисък капацитет за работа в безжична мрежа, пропускателна способност за данни, диапазон и покритие. Ефективността зависи от много фактори, условия и променливи, включително разстоянието от точката на достъп, обема на мрежовия трафик, строителните материали и конструкцията, използваната операционна система, използвания комплект продукти за безжичен достъп, смущенията и други неблагоприятни условия. Посетете linksys.com/support/MR8300 за връзка с нашата техническа поддръжка, удостоявана

BELKIN, LINKSYS и много имена на продукти и логотипи са търговски марки на групата дружества Belkin. Упоменатите търговски марки на трети страни са собственост на съответните им притежатели. © 2018 Belkin Systems, Inc. и/или нейните филиали. Всички права запазени.1
